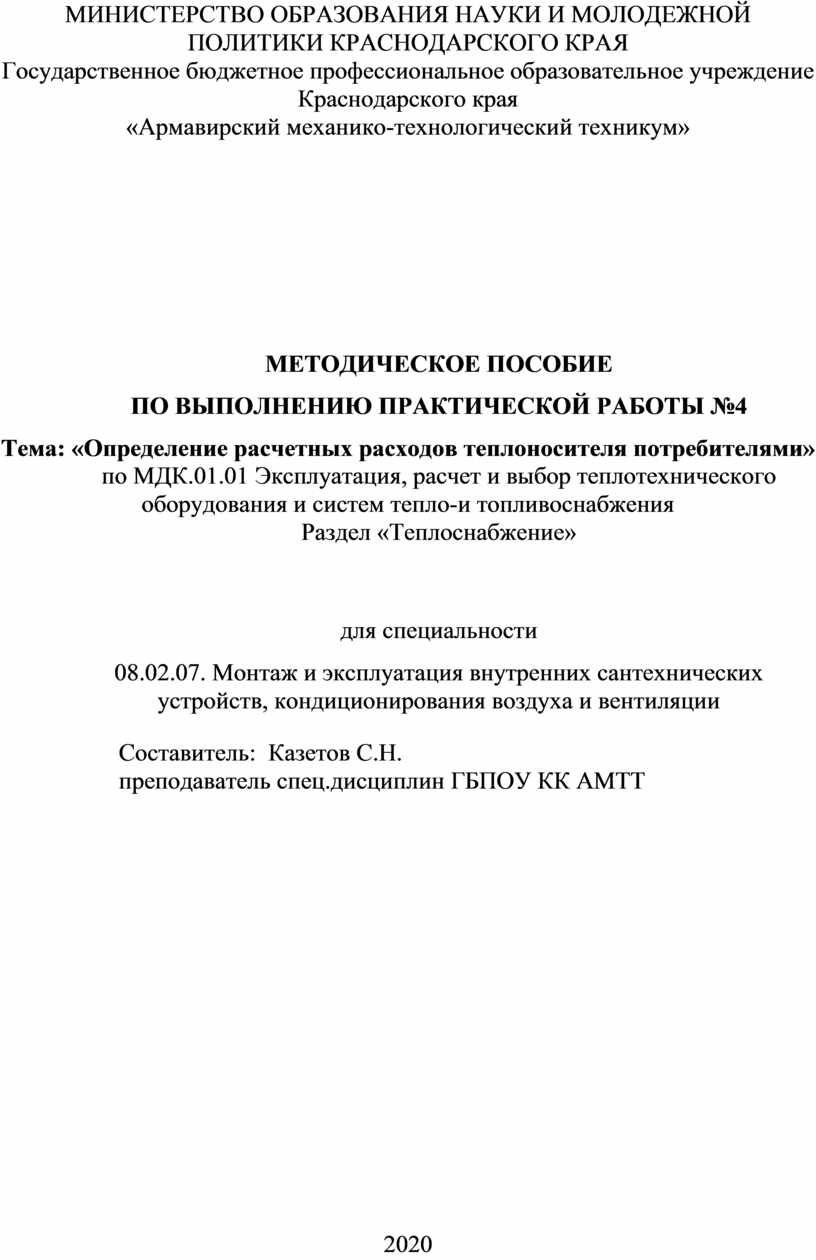

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №4

Тема: «Определение расчетных расходов теплоносителя потребителями»

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

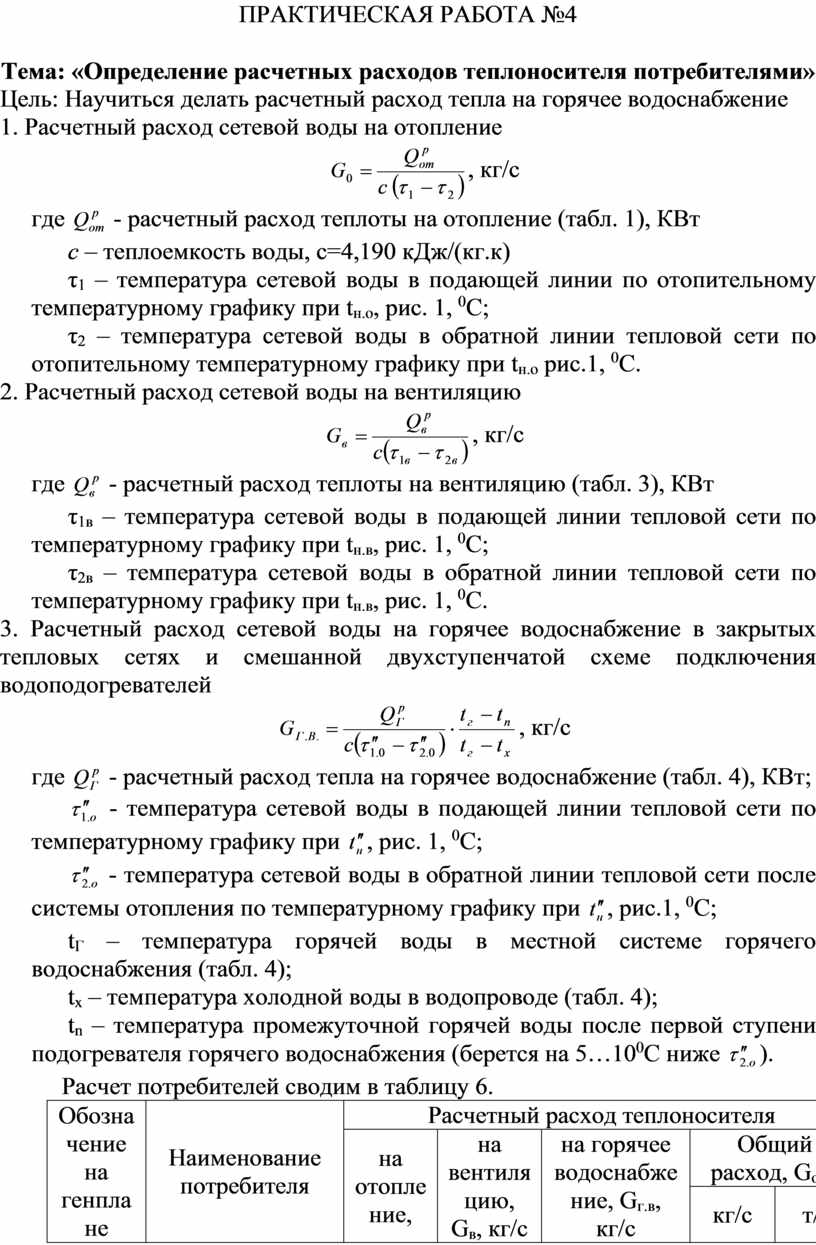

ПРАКТИЧЕСКАЯ РАБОТА №4

Тема: «Определение расчетных расходов теплоносителя потребителями»

Цель: Научиться делать расчетный расход тепла на горячее водоснабжение

1. Расчетный расход сетевой воды на отопление

, кг/с

где  - расчетный расход теплоты на отопление (табл. 1), КВт

      с – теплоемкость воды, с=4,190 кДж/(кг.к)

      τ₁ – температура сетевой воды в подающей линии по отопительному температурному графику при t_н.о, рис. 1, ⁰С;

      τ₂ – температура сетевой воды в обратной линии тепловой сети по отопительному температурному графику при t_н.о рис.1, ⁰С.

2. Расчетный расход сетевой воды на вентиляцию

, кг/с

где  - расчетный расход теплоты на вентиляцию (табл. 3), КВт

      τ_1в – температура сетевой воды в подающей линии тепловой сети по температурному графику при t_н.в, рис. 1, ⁰С;

      τ_2в – температура сетевой воды в обратной линии тепловой сети по температурному графику при t_н.в, рис. 1, ⁰С.

3. Расчетный расход сетевой воды на горячее водоснабжение в закрытых тепловых сетях и смешанной двухступенчатой схеме подключения водоподогревателей

, кг/с

где  - расчетный расход тепла на горячее водоснабжение (табл. 4), КВт;

       - температура сетевой воды в подающей линии тепловой сети по температурному графику при , рис. 1, ⁰С;

       - температура сетевой воды в обратной линии тепловой сети после системы отопления по температурному графику при , рис.1, ⁰С;

      t_Г – температура горячей воды в местной системе горячего водоснабжения (табл. 4);

      t_х – температура холодной воды в водопроводе (табл. 4);

      t_n – температура промежуточной горячей воды после первой ступени подогревателя горячего водоснабжения (берется на 5…10⁰С ниже ).

         Расчет потребителей сводим в таблицу 6.

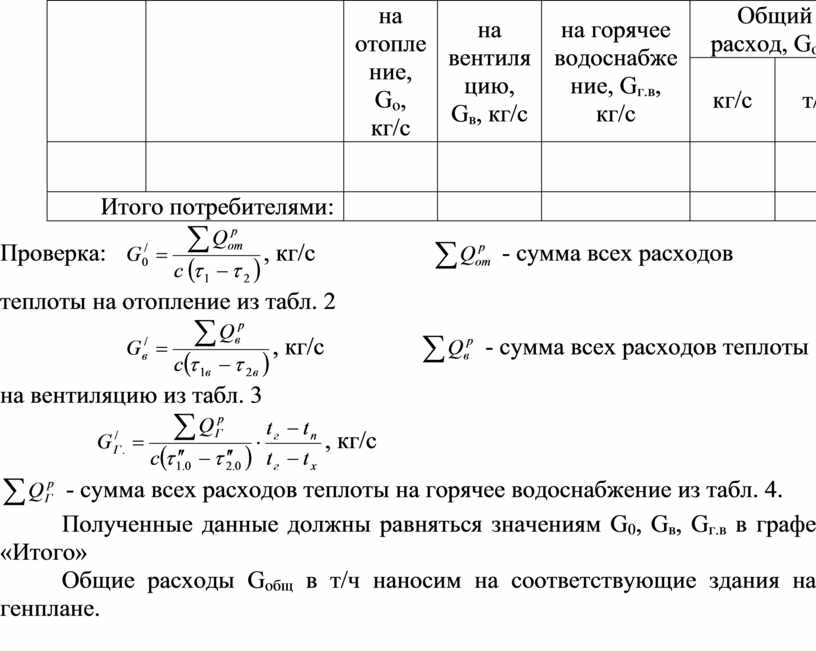

Проверка: , кг/с                    - сумма всех расходов теплоты на отопление из табл. 2

                   , кг/с                - сумма всех расходов теплоты на вентиляцию из табл. 3

, кг/с

 - сумма всех расходов теплоты на горячее водоснабжение из табл. 4.

         Полученные данные должны равняться значениям G₀, G_в, G_г.в в графе «Итого»

         Общие расходы G_общ в т/ч наносим на соответствующие здания на генплане.
