ПРАКТИЧЕСКАЯ РАБОТА №6

Тема: Расчет компенсации тепловых удлинений трубопроводов

Цель: Научиться рассчитывать тепловое удлинение трубопроводов

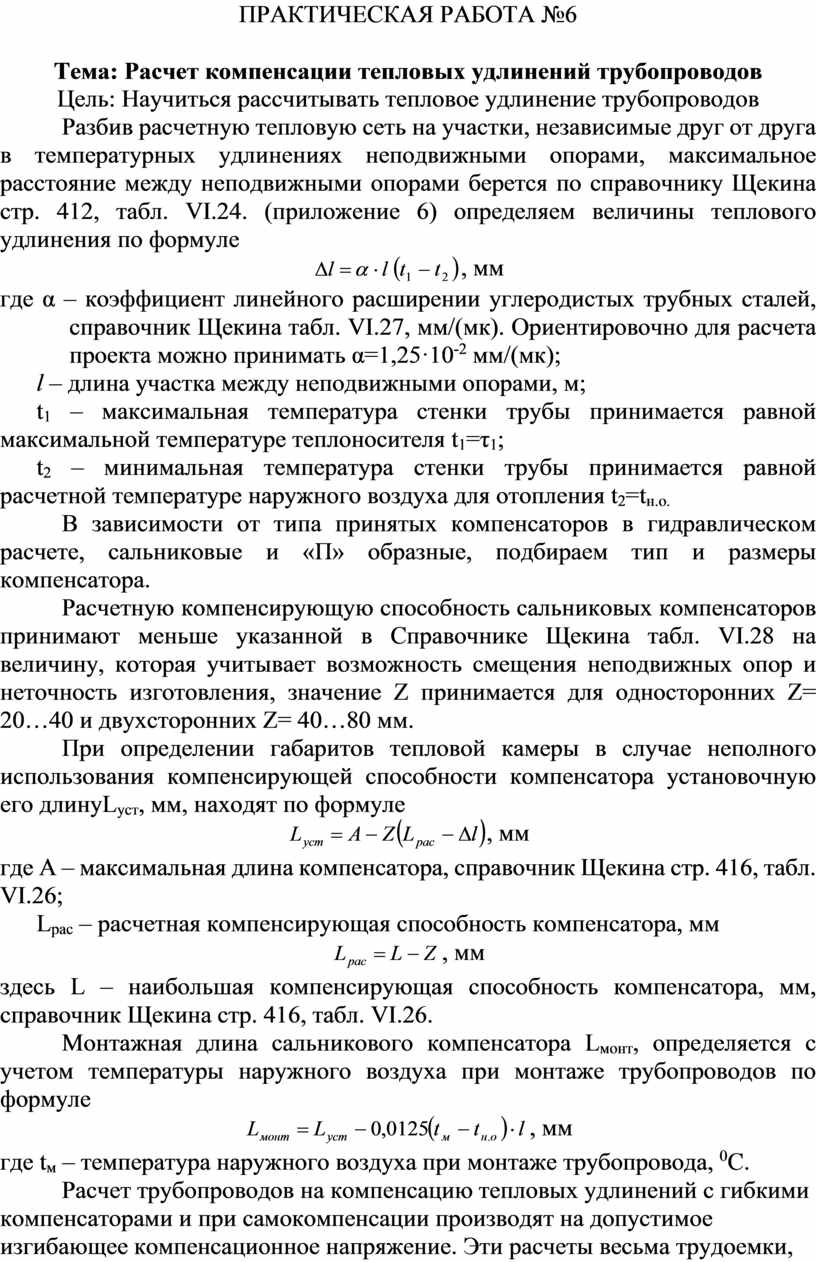

         Разбив расчетную тепловую сеть на участки, независимые друг от друга в температурных удлинениях неподвижными опорами, максимальное расстояние между неподвижными опорами берется по справочнику Щекина стр. 412, табл. VI.24. (приложение 6) определяем величины теплового удлинения по формуле

, мм

где α – коэффициент линейного расширении углеродистых трубных сталей, справочник Щекина табл. VI.27, мм/(мк). Ориентировочно для расчета проекта можно принимать α=1,25·10^-2 мм/(мк);

      l – длина участка между неподвижными опорами, м;

      t₁ – максимальная температура стенки трубы принимается равной максимальной температуре теплоносителя t₁=τ₁;

      t₂ – минимальная температура стенки трубы принимается равной расчетной температуре наружного воздуха для отопления t₂=t_н.о.

         В зависимости от типа принятых компенсаторов в гидравлическом расчете, сальниковые и «П» образные, подбираем тип и размеры компенсатора.

         Расчетную компенсирующую способность сальниковых компенсаторов принимают меньше указанной в Справочнике Щекина табл. VI.28 на величину, которая учитывает возможность смещения неподвижных опор и неточность изготовления, значение Z принимается для односторонних Z= 20…40 и двухсторонних Z= 40…80 мм.

         При определении габаритов тепловой камеры в случае неполного использования компенсирующей способности компенсатора установочную его длинуL_уст, мм, находят по формуле

, мм

где А – максимальная длина компенсатора, справочник Щекина стр. 416, табл. VI.26;

      L_рас – расчетная компенсирующая способность компенсатора, мм

, мм

здесь L – наибольшая компенсирующая способность компенсатора, мм, справочник Щекина стр. 416, табл. VI.26.

         Монтажная длина сальникового компенсатора L_монт, определяется с учетом температуры наружного воздуха при монтаже трубопроводов по формуле

, мм

где t_м – температура наружного воздуха при монтаже трубопровода, ⁰С.

         Расчет трубопроводов на компенсацию тепловых удлинений с гибкими компенсаторами и при самокомпенсации производят на допустимое изгибающее компенсационное напряжение. Эти расчеты весьма трудоемки, поэтому для их облегчения обычно используются номограммы, справочник Щекина стр. 149..423, по которым определяют вылет компенсатора в зависимости от величины расчетного теплового удлинения Δl и размера спинки компенсаторов «В». После подбора компенсаторов данные заносим в таблицу 7.

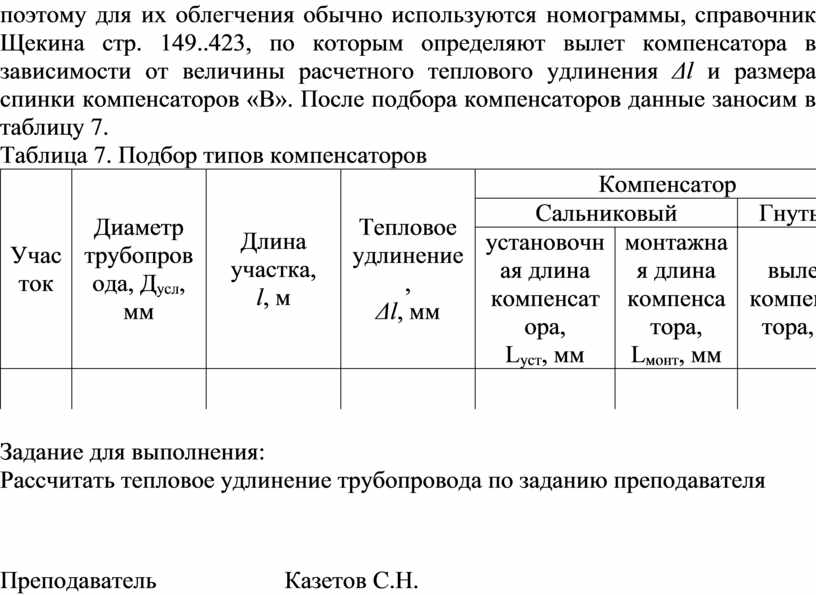

Таблица 7. Подбор типов компенсаторов

Задание для выполнения:

Рассчитать тепловое удлинение трубопровода по заданию преподавателя

Преподаватель                     Казетов С.Н.
