МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ для Специальности 08.02.07.

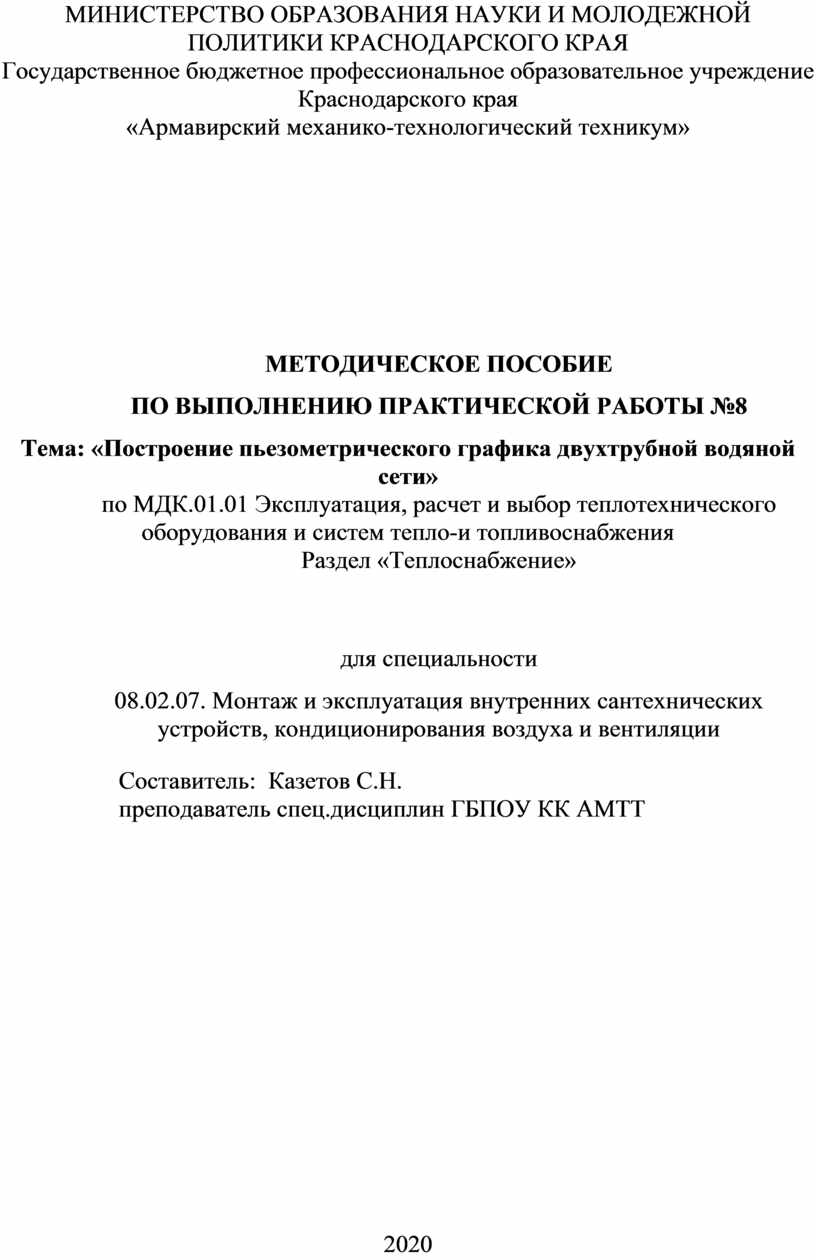

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №8

Тема: «Построение пьезометрического графика двухтрубной водяной сети»

по МДК.01.01 Эксплуатация, расчет и выбор теплотехнического оборудования и систем тепло-и топливоснабжения

Раздел «Теплоснабжение»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

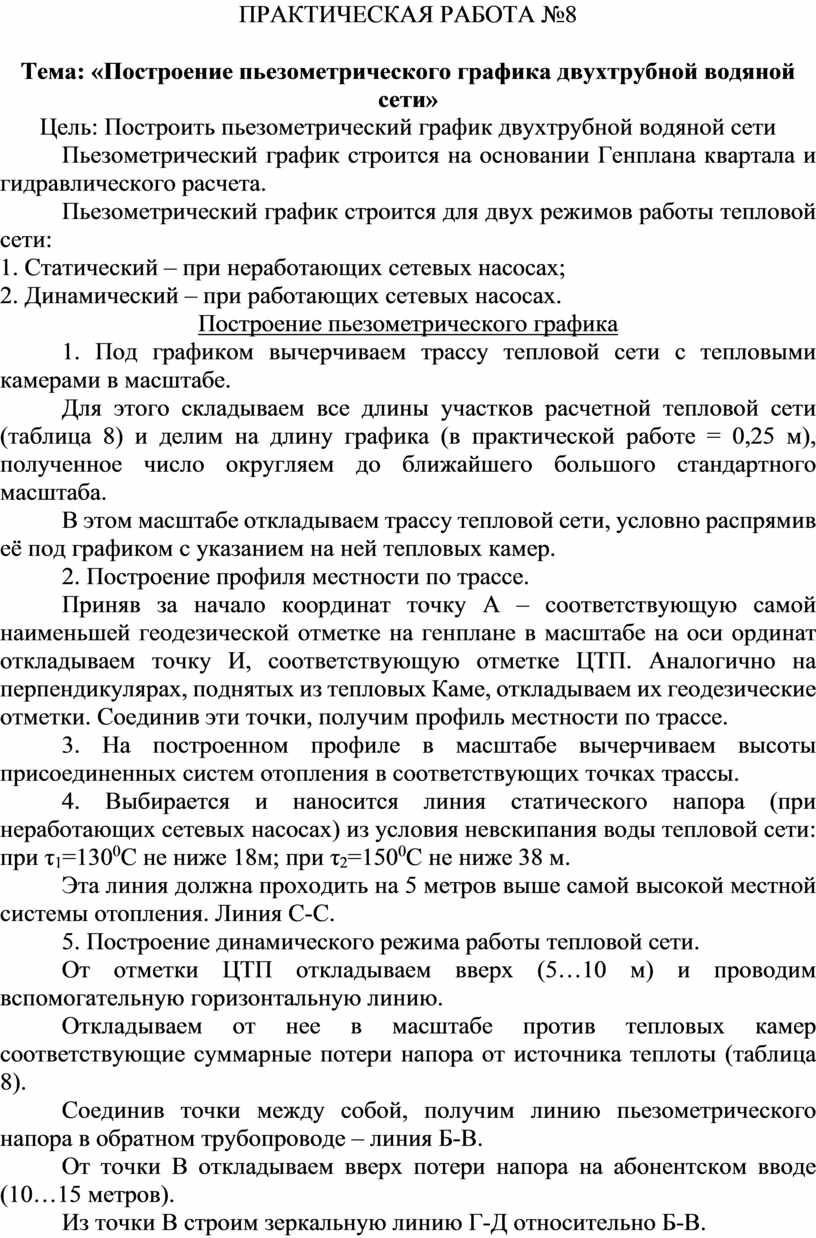

ПРАКТИЧЕСКАЯ РАБОТА №8

Тема: «Построение пьезометрического графика двухтрубной водяной сети»

Цель: Построить пьезометрический график двухтрубной водяной сети

         Пьезометрический график строится на основании Генплана квартала и гидравлического расчета.

         Пьезометрический график строится для двух режимов работы тепловой сети:

1. Статический – при неработающих сетевых насосах;

2. Динамический – при работающих сетевых насосах.

Построение пьезометрического графика

         1. Под графиком вычерчиваем трассу тепловой сети с тепловыми камерами в масштабе.

         Для этого складываем все длины участков расчетной тепловой сети (таблица 8) и делим на длину графика (в практической работе = 0,25 м), полученное число округляем до ближайшего большого стандартного масштаба.

         В этом масштабе откладываем трассу тепловой сети, условно распрямив её под графиком с указанием на ней тепловых камер.

         2. Построение профиля местности по трассе.

         Приняв за начало координат точку А – соответствующую самой наименьшей геодезической отметке на генплане в масштабе на оси ординат откладываем точку И, соответствующую отметке ЦТП. Аналогично на перпендикулярах, поднятых из тепловых Каме, откладываем их геодезические отметки. Соединив эти точки, получим профиль местности по трассе.

         3. На построенном профиле в масштабе вычерчиваем высоты присоединенных систем отопления в соответствующих точках трассы.

         4. Выбирается и наносится линия статического напора (при неработающих сетевых насосах) из условия невскипания воды тепловой сети: при τ₁=130⁰С не ниже 18м; при τ₂=150⁰С не ниже 38 м.

         Эта линия должна проходить на 5 метров выше самой высокой местной системы отопления. Линия С-С.

         5. Построение динамического режима работы тепловой сети.

         От отметки ЦТП откладываем вверх (5…10 м) и проводим вспомогательную горизонтальную линию.

         Откладываем от нее в масштабе против тепловых камер соответствующие суммарные потери напора от источника теплоты (таблица 8).

         Соединив точки между собой, получим линию пьезометрического напора в обратном трубопроводе – линия Б-В.

         От точки В откладываем вверх потери напора на абонентском вводе (10…15 метров).

         Из точки В строим зеркальную линию Г-Д относительно Б-В.

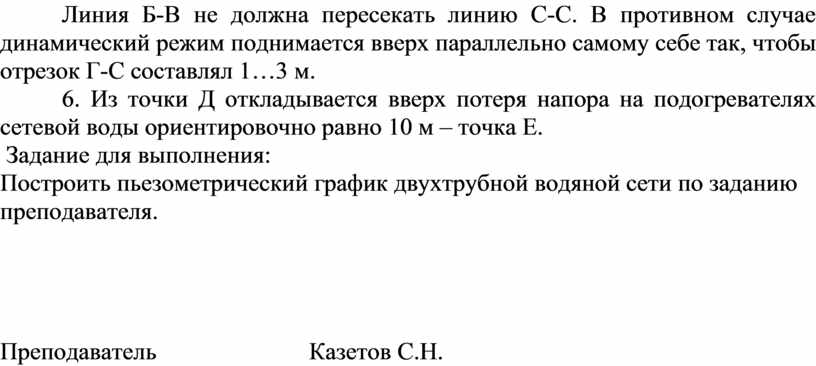

         Линия Б-В не должна пересекать линию С-С. В противном случае динамический режим поднимается вверх параллельно самому себе так, чтобы отрезок Г-С составлял 1…3 м.

         6. Из точки Д откладывается вверх потеря напора на подогревателях сетевой воды ориентировочно равно 10 м – точка Е.

 Задание для выполнения:

Построить пьезометрический график двухтрубной водяной сети по заданию преподавателя.

Преподаватель                         Казетов С.Н.
