Мониторинг и управление вентиляторами

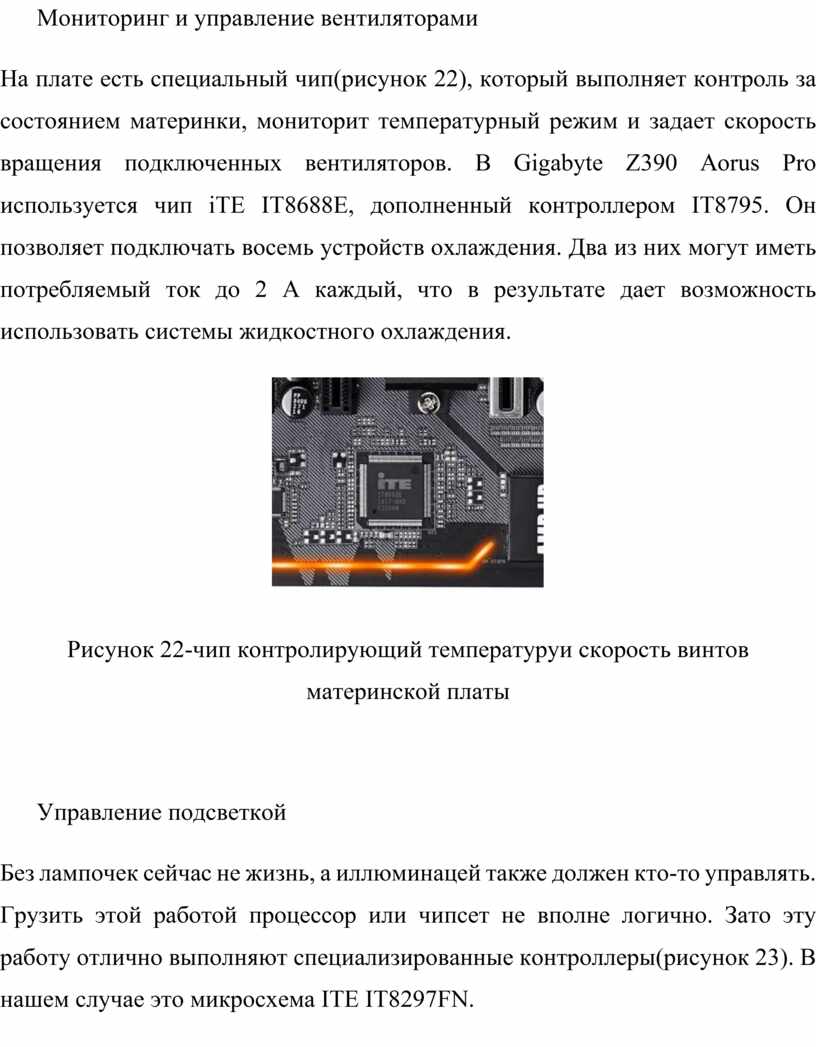

Мониторинг и управление вентиляторами

На плате есть специальный чип(рисунок 22), который выполняет контроль за состоянием материнки, мониторит температурный режим и задает скорость вращения подключенных вентиляторов. В Gigabyte Z390 Aorus Pro используется чип iTE IT8688E, дополненный контроллером IT8795. Он позволяет подключать восемь устройств охлаждения. Два из них могут иметь потребляемый ток до 2 А каждый, что в результате дает возможность использовать системы жидкостного охлаждения.

Рисунок 22-чип контролирующий температуруи скорость винтов материнской платы

Управление подсветкой

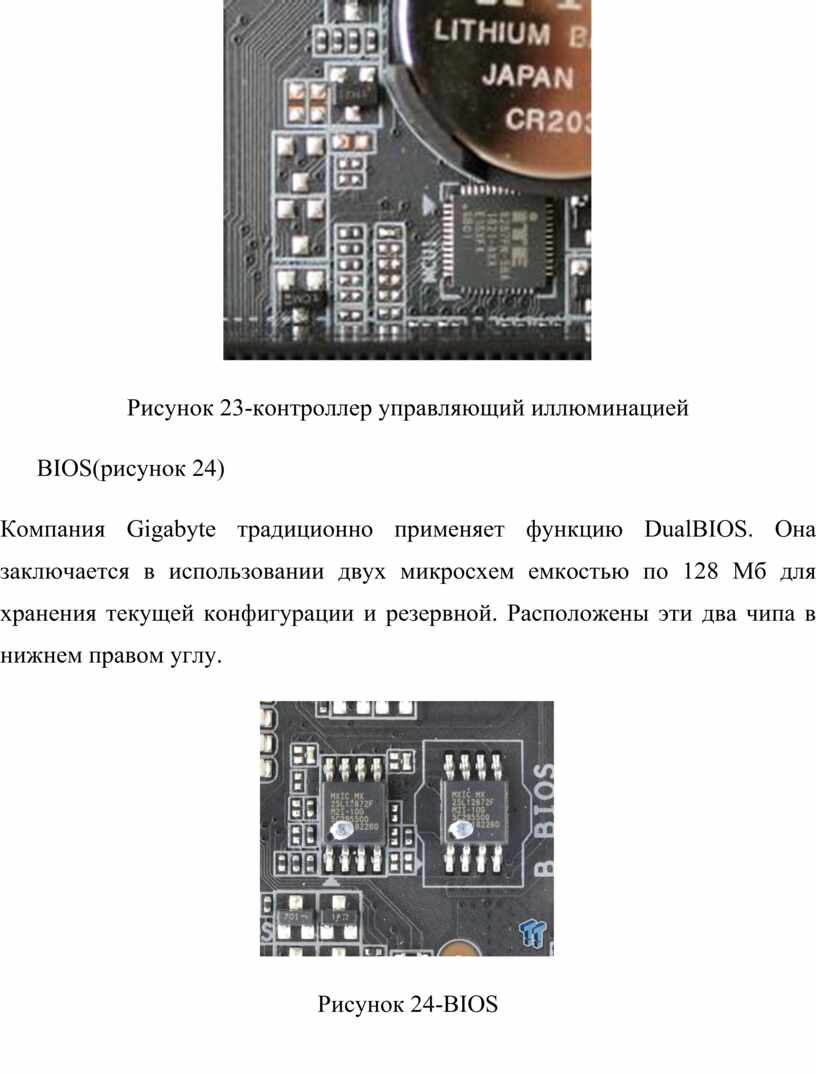

Без лампочек сейчас не жизнь, а иллюминацей также должен кто-то управлять. Грузить этой работой процессор или чипсет не вполне логично. Зато эту работу отлично выполняют специализированные контроллеры(рисунок 23). В нашем случае это микросхема ITE IT8297FN.

Рисунок 23-контроллер управляющий иллюминацией

BIOS(рисунок 24)

Компания Gigabyte традиционно применяет функцию DualBIOS. Она заключается в использовании двух микросхем емкостью по 128 Мб для хранения текущей конфигурации и резервной. Расположены эти два чипа в нижнем правом углу.

Рисунок 24-BIOS
