Нарезание резьбы. Понятие о резьбе. Инструмент для нарезания резьбы.

ВВОДНЫЙ ИНСТРУКТАЖ

Тема программы: Слесарные работы

Тема урока: Нарезание резьбы. Понятие о резьбе. Инструмент для нарезания резьбы.

Цель урока: научить учащихся производить трудовую операцию по нарезанию резьбы, пользоваться применяемым инструментом.

Мотивация: изучивши данную тему, вы научитесь производить нарезание резьбы, и пользоваться применяемым инструментом, знания нужны при выполнении слесарных операций.

План

1.                 Понятие о резьбе.

2.                 Основные элементы резьбы.

3.                 Инструмент для нарезания резьбы.

4.                 Т.Б. при работе.

1.     Понятие о резьбе

Наиболее распространенными соединениями деталей машин являются резьбовые. Широкое применение резьбовых соединений в машинах и механизмах объясняется их .простотой и надежностью, удобством регулирования затяжки, а также возможностью их разборки и повторной сборки без замены детали.

Нарезанием резьбы называется ее образование снятием стружки на наружных поверхностях заготовки деталей.

Резьба бывает наружной и внутриней. Деталь с наружной резьбой называется винтом, а с внутриней - гайкой. Эти резьбы изготовляют на станках и вручную.

2,Основные элементы резьбы

У всякой резьбы различают следующие основные элементы: профиль; угол и высоту профиля; шаг; наружный, средний и внутренний диаметры резьбы.

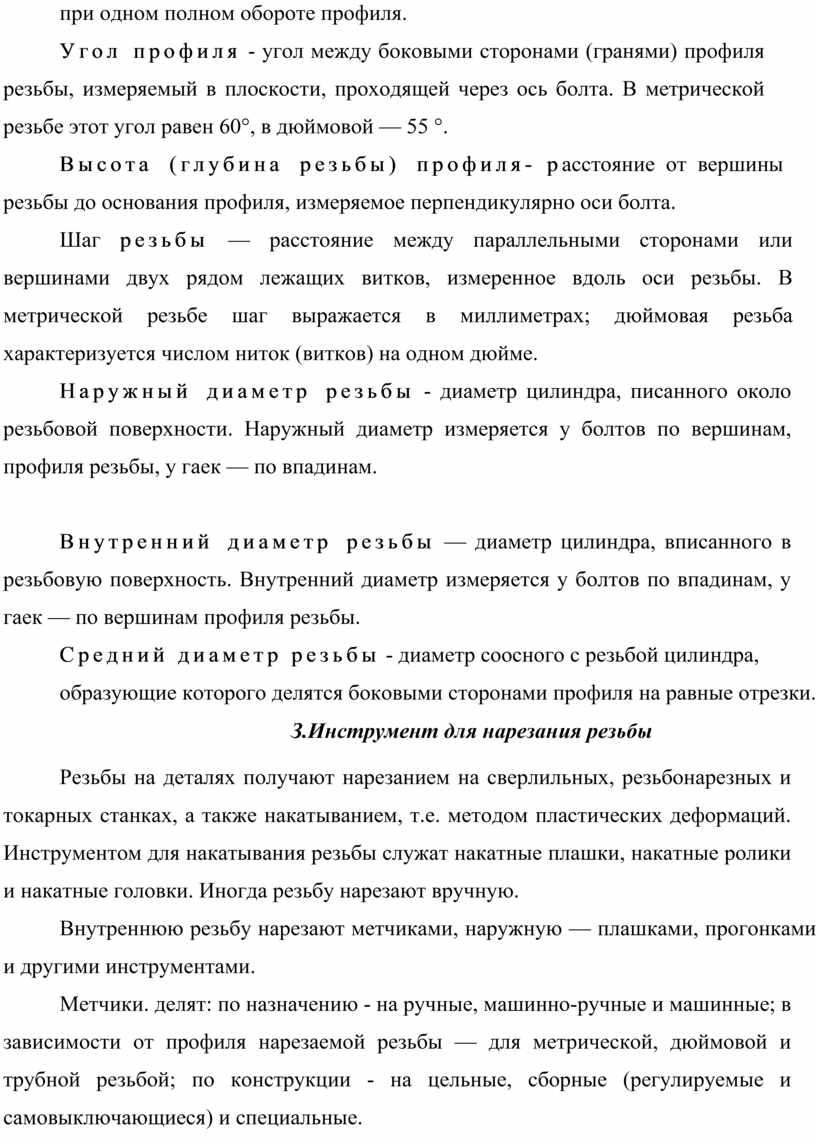

Профиль резьбы рассматривается в сечении, проходящем через ось болта или гайки. Ниткой (витком) называется часть резьбы, образуемой при одном полном обороте профиля.

Угол профиля - угол между боковыми сторонами (гранями) профиля резьбы, измеряемый в плоскости, проходящей через ось болта. В метрической резьбе этот угол равен 60°, в дюймовой — 55 °.

Высота (глубина резьбы) профиля- расстояние от вершины резьбы до основания профиля, измеряемое перпендикулярно оси болта.

Шаг резьбы — расстояние между параллельными сторонами или вершинами двух рядом лежащих витков, измеренное вдоль оси резьбы. В метрической резьбе шаг выражается в миллиметрах; дюймовая резьба характеризуется числом ниток (витков) на одном дюйме.

Наружный диаметр резьбы - диаметр цилиндра, писанного около резьбовой поверхности. Наружный диаметр измеряется у болтов по вершинам, профиля резьбы, у гаек — по впадинам.

Внутренний диаметр резьбы — диаметр цилиндра, вписанного в резьбовую поверхность. Внутренний диаметр измеряется у болтов по впадинам, у гаек — по вершинам профиля резьбы.

Средний диаметр резьбы - диаметр соосного с резьбой цилиндра,

образующие которого делятся боковыми сторонами профиля на равные отрезки.

З.Инструмент для нарезания резьбы

Резьбы на деталях получают нарезанием на сверлильных, резьбонарезных и токарных станках, а также накатыванием, т.е. методом пластических деформаций. Инструментом для накатывания резьбы служат накатные плашки, накатные ролики и накатные головки. Иногда резьбу нарезают вручную.

Внутреннюю резьбу нарезают метчиками, наружную — плашками, прогонками и другими инструментами.

Метчики. делят: по назначению - на ручные, машинно-ручные и машинные; в зависимости от профиля нарезаемой резьбы — для метрической, дюймовой и трубной резьбой; по конструкции - на цельные, сборные (регулируемые и самовыключающиеся) и специальные.

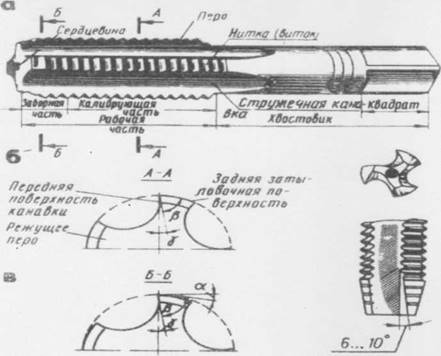

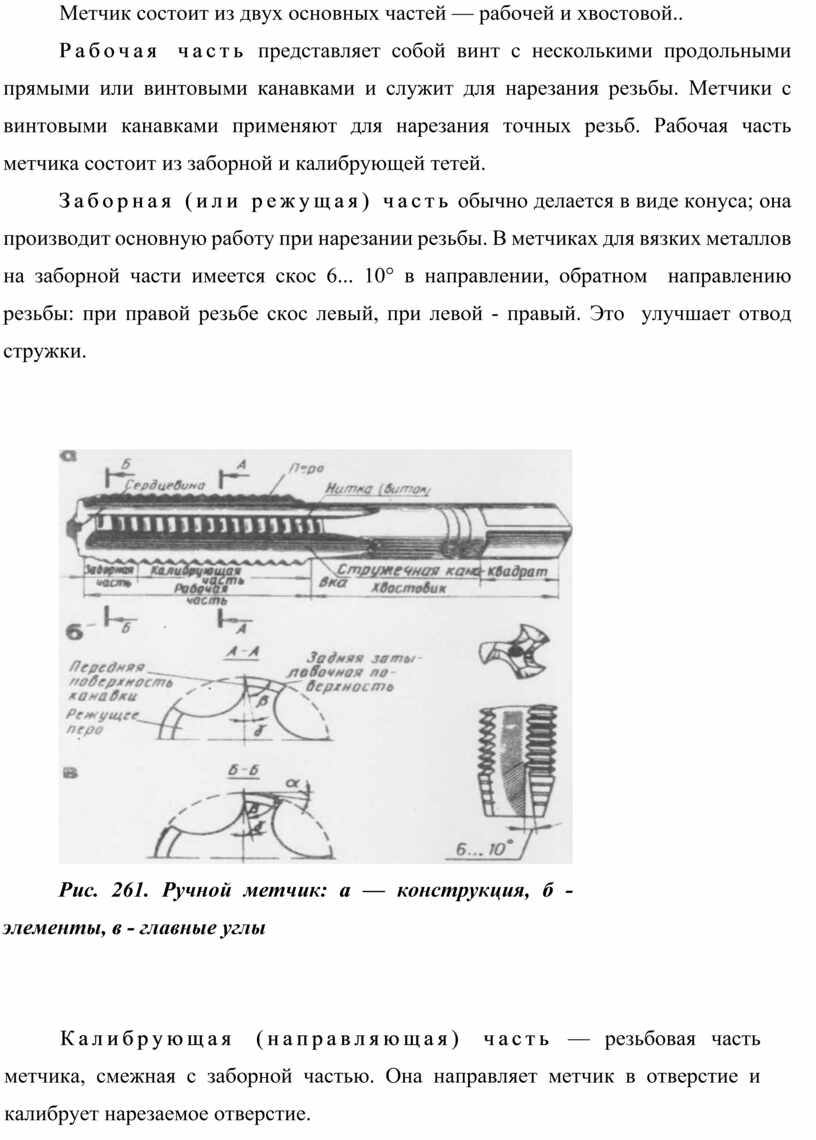

Метчик состоит из двух основных частей — рабочей и хвостовой..

Рабочая часть представляет собой винт с несколькими продольными прямыми или винтовыми канавками и служит для нарезания резьбы. Метчики с винтовыми канавками применяют для нарезания точных резьб. Рабочая часть  метчика состоит из заборной и калибрующей тетей.

Заборная (или режущая) часть обычно делается в виде конуса; она производит основную работу при нарезании резьбы. В метчиках для вязких металлов на заборной части имеется скос 6... 10° в направлении, обратном  направлению резьбы: при правой резьбе скос левый, при левой - правый. Это  улучшает отвод стружки.

Калибрующая (направляющая) часть — резьбовая часть метчика, смежная с заборной частью. Она направляет метчик в отверстие и калибрует нарезаемое отверстие.

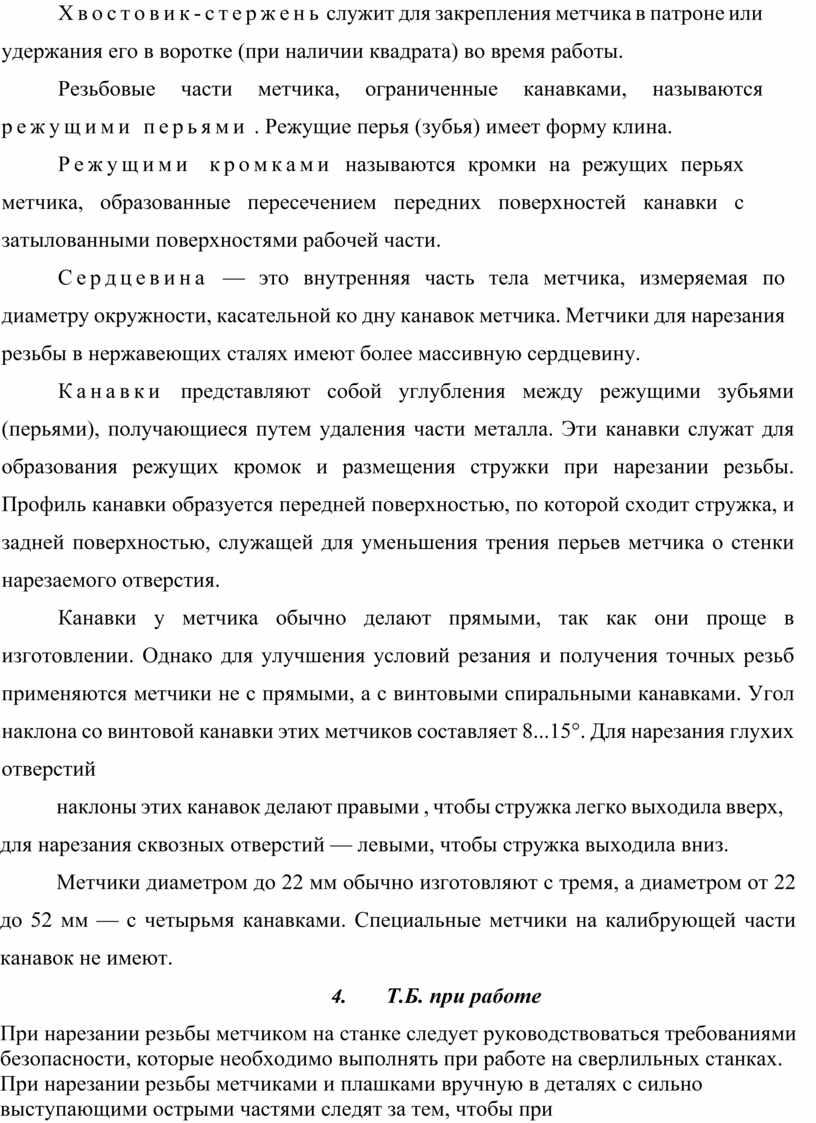

Хвостовик-стержень служит для закрепления метчика в патроне или удержания его в воротке (при наличии квадрата) во время работы.

Резьбовые части метчика, ограниченные канавками, называются режущими перьями . Режущие перья (зубья) имеет форму клина.

Режущими кромками называются кромки на режущих перьях метчика, образованные пересечением передних поверхностей канавки с затылованными поверхностями рабочей части.

Сердцевина — это внутренняя часть тела метчика, измеряемая по диаметру окружности, касательной ко дну канавок метчика. Метчики для нарезания резьбы в нержавеющих сталях имеют более массивную сердцевину.

Канавки представляют собой углубления между режущими зубьями (перьями), получающиеся путем удаления части металла. Эти канавки служат для образования режущих кромок и размещения стружки при нарезании резьбы. Профиль канавки образуется передней поверхностью, по которой сходит стружка, и задней поверхностью, служащей для уменьшения трения перьев метчика о стенки нарезаемого отверстия.

Канавки у метчика обычно делают прямыми, так как они проще в изготовлении. Однако для улучшения условий резания и получения точных резьб применяются метчики не с прямыми, а с винтовыми спиральными канавками. Угол наклона со винтовой канавки этих метчиков составляет 8...15°. Для нарезания глухих отверстий

наклоны этих канавок делают правыми , чтобы стружка легко выходила вверх, для нарезания сквозных отверстий — левыми, чтобы стружка выходила вниз.

Метчики диаметром до 22 мм обычно изготовляют с тремя, а диаметром от 22 до 52 мм — с четырьмя канавками. Специальные метчики на калибрующей части канавок не имеют.

4.                  Т.Б. при работе

При нарезании резьбы метчиком на станке следует руководствоваться требованиями безопасности, которые необходимо выполнять при работе на сверлильных станках. При нарезании резьбы метчиками и плашками вручную в деталях с сильно выступающими острыми частями следят за тем, чтобы при повороте воротка не поранить руки. При использовании электро- и пневмо - инструментов выполняют соответствующие требования безопасности.

Закрепление материала вводного инструктажа

1.                   Нарезанием резьбы называется?

2.                   Какие основные элементы резьбы различают?

3.                   Какой инструмент при меняется для нарезания резьбы?

4.                   Из каких частей состоит метчик?

5.                   Т.Б. при нарезании резьбы.
