ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА МЕДИ



   Цель работы: раскрыть влияние температуры на электрическое сопротивление металлов.

   Оборудование: прибор для определения температурного коэффициента сопротивления меди, термометр технический от 0 до 100 с ценой деления 1, омметр, внешний сосуд калориметра с водой, электроплитка, ключ, соединительные провода, штатив с муфтой и лапкой, миллиметровая бумага.


Теоретическое обоснование

   Электрическое сопротивление зависит от температуры. Объясняется это тем, что упорядоченному движению свободных электронов электрический ток это упорядоченное движение заряжённых частиц -  электронов) оказывают противодействие (сопротивление) атомы кристаллической решётки, интенсивность теплового движения которых изменяется с изменением температуры.

   У химически чистых металлов с повышением температуры на 1℃ сопротивление возрастает примерно на 0,004 (1/273) сопротивления при 0℃ и выражается линейной зависимостью Rt =R0(1+aDt). R0 –сопротивление металла при 0℃, Dt- разность температур (конечной и начальной); a - температурный коэффициент сопротивления, показывающий, на какую часть начального сопротивления проводника при 0℃ (273К) изменяется сопротивление при нагревании на 1℃ или 1К.  a=D R/ R0Dt   или a=D R/ R0DТ

D R = RТ R 0. Опытным путём можно определить  a, не прибегая к измерению сопротивления R0.  Для этого необходимо дважды измерить сопротивление исследуемого материала R1 и R2 при разных температурах t1 и t2, а затем и  a:

R1 / R2 = 1+at1 /1+at2    a= R2 - R1/ R1 t2 – R2 t1

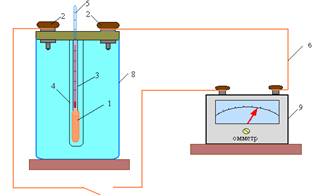

Схема установки

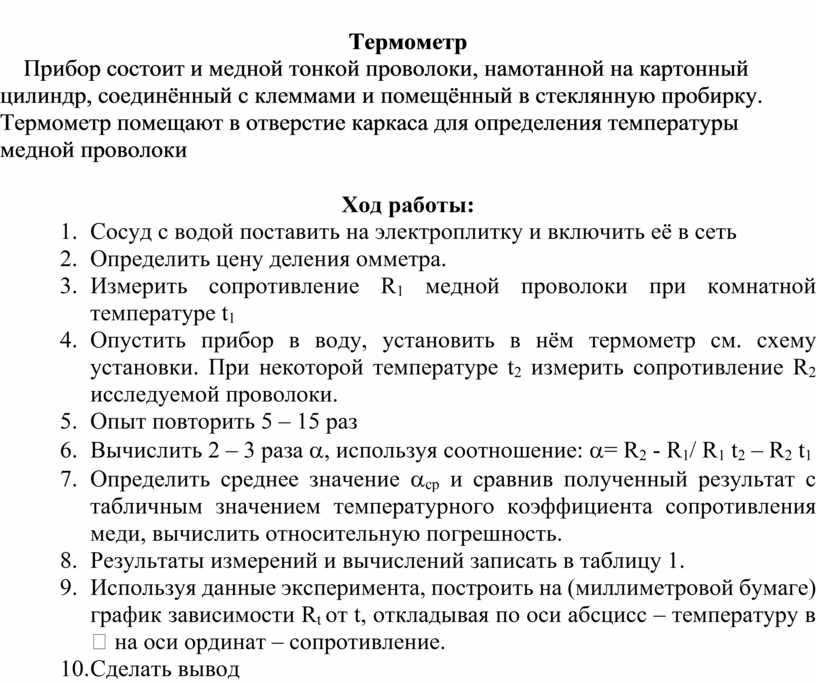

Термометр

    Прибор состоит и медной тонкой проволоки, намотанной на картонный цилиндр, соединённый с клеммами и помещённый в стеклянную пробирку.

Термометр помещают в отверстие каркаса для определения температуры медной проволоки



Ход работы:

1.     Сосуд с водой поставить на электроплитку и включить её в сеть

2.     Определить цену деления омметра.

3.     Измерить сопротивление R1 медной проволоки при комнатной температуре t1

4.     Опустить прибор в воду, установить в нём термометр см. схему установки. При некоторой температуре t2 измерить сопротивление R2 исследуемой проволоки.

5.     Опыт повторить 5 – 15 раз

6.     Вычислить 2 – 3 раза a, используя соотношение: a= R2 - R1/ R1 t2R2 t1

7.     Определить среднее значение aср и сравнив полученный результат с табличным значением температурного коэффициента сопротивления меди, вычислить относительную погрешность.

8.     Результаты измерений и вычислений записать в таблицу 1.

9.     Используя данные эксперимента, построить на (миллиметровой бумаге) график зависимости Rt от t, откладывая по оси абсцисс – температуру в ℃ на оси ординат – сопротивление.

10. Сделать вывод

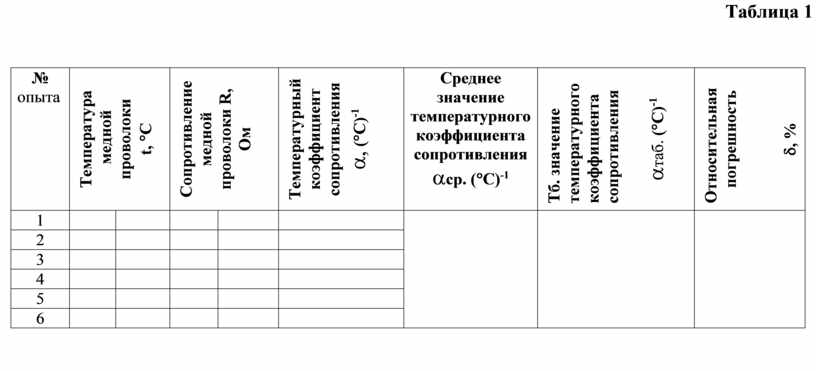

Таблица 1

опыта

Температура

 медной проволоки

t, °С





Сопротивление медной проволоки R, Ом







Температурный коэффициент сопротивления

a, (°С)-1







Среднее значение температурного коэффициента сопротивления

aср. (°С)-1

Тб. значение температурного коэффициента сопротивления



aтаб. (°С)-1



Относительная

погрешность





d, %





1

















2











3











4











5











6
