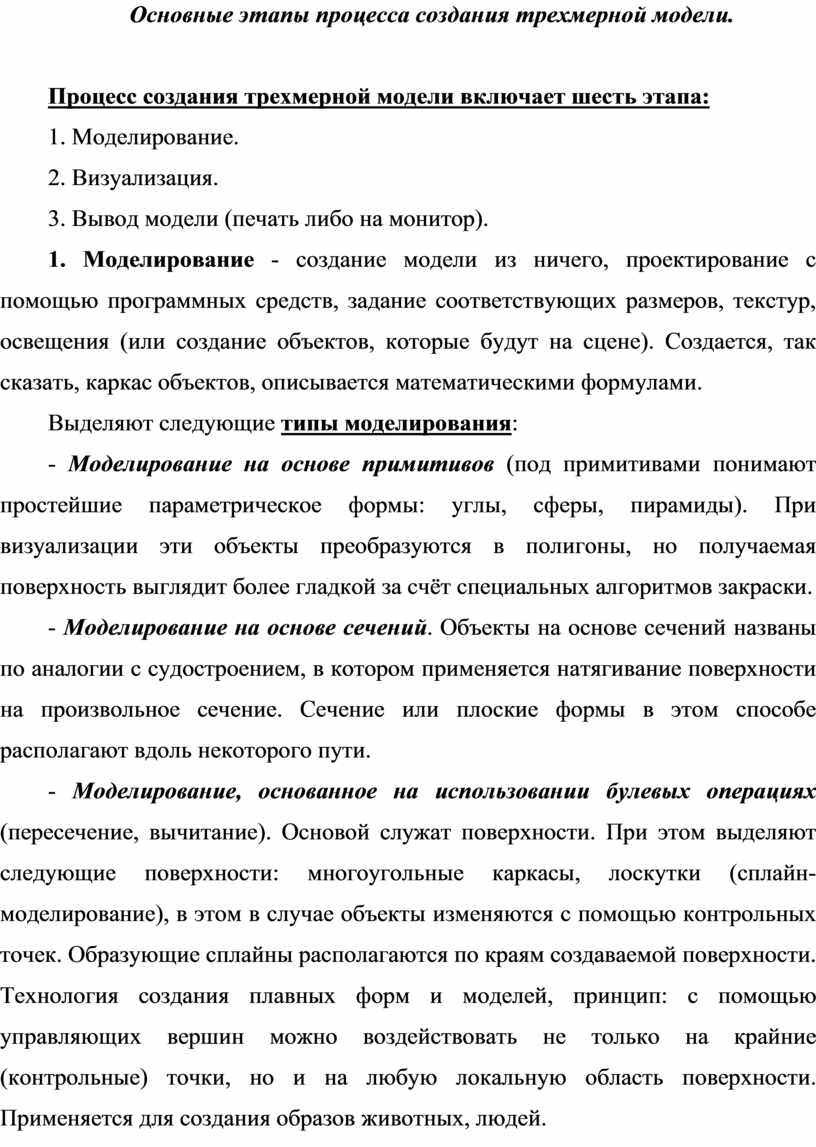

Основные этапы процесса создания трехмерной модели.

Процесс создания трехмерной модели включает шесть этапа:

1. Моделирование.

2. Визуализация.

3. Вывод модели (печать либо на монитор).

1. Моделирование - создание модели из ничего, проектирование с помощью программных средств, задание соответствующих размеров, текстур, освещения (или создание объектов, которые будут на сцене). Создается, так сказать, каркас объектов, описывается математическими формулами.

Выделяют следующие типы моделирования:

- Моделирование на основе примитивов (под примитивами понимают простейшие параметрическое формы: углы, сферы, пирамиды). При визуализации эти объекты преобразуются в полигоны, но получаемая поверхность выглядит более гладкой за счёт специальных алгоритмов закраски.

- Моделирование на основе сечений. Объекты на основе сечений названы по аналогии с судостроением, в котором применяется натягивание поверхности на произвольное сечение. Сечение или плоские формы в этом способе располагают вдоль некоторого пути.

- Моделирование, основанное на использовании булевых операциях (пересечение, вычитание). Основой служат поверхности. При этом выделяют следующие поверхности: многоугольные каркасы, лоскутки (сплайн-моделирование), в этом в случае объекты изменяются с помощью контрольных точек. Образующие сплайны располагаются по краям создаваемой поверхности. Технология создания плавных форм и моделей, принцип: с помощью управляющих вершин можно воздействовать не только на крайние (контрольные) точки, но и на любую локальную область поверхности. Применяется для создания образов животных, людей.

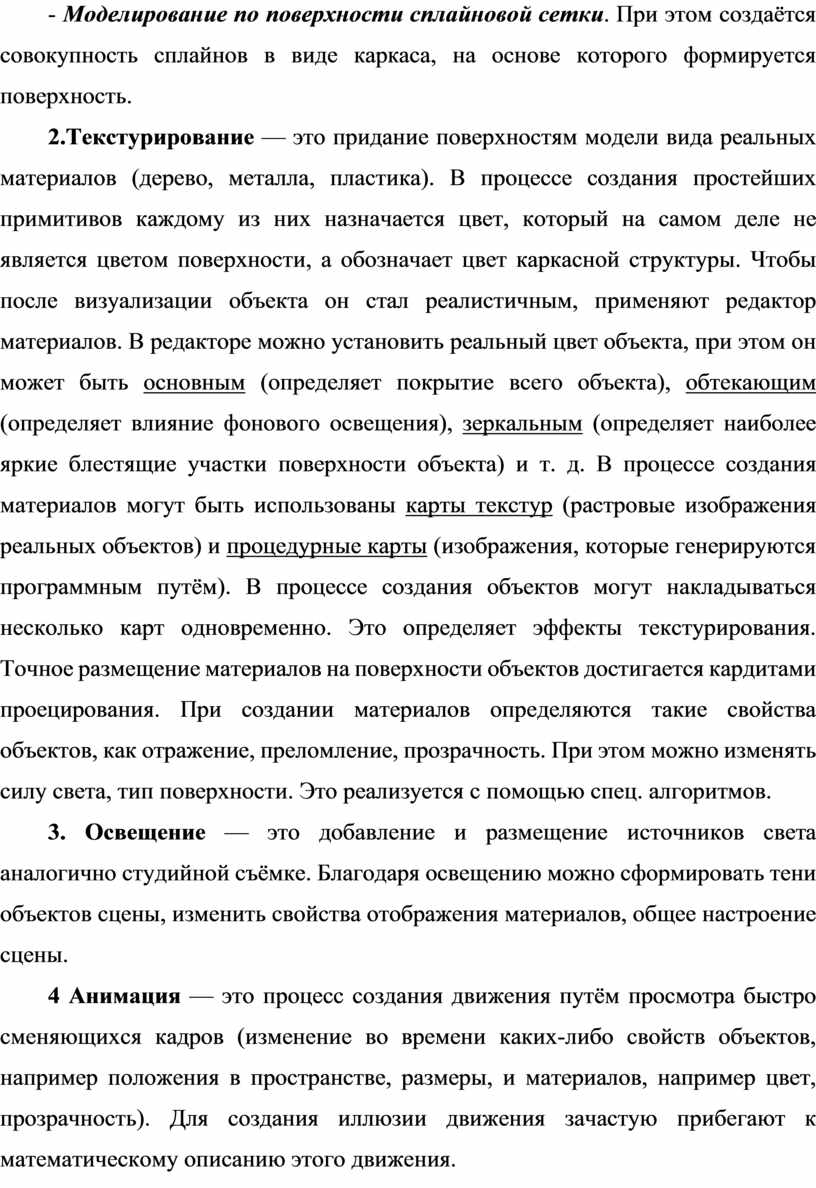

- Моделирование по поверхности сплайновой сетки. При этом создаётся совокупность сплайнов в виде каркаса, на основе которого формируется поверхность.

2.Текстурирование — это придание поверхностям модели вида реальных материалов (дерево, металла, пластика). В процессе создания простейших примитивов каждому из них назначается цвет, который на самом деле не является цветом поверхности, а обозначает цвет каркасной структуры. Чтобы после визуализации объекта он стал реалистичным, применяют редактор материалов. В редакторе можно установить реальный цвет объекта, при этом он может быть основным (определяет покрытие всего объекта), обтекающим (определяет влияние фонового освещения), зеркальным (определяет наиболее яркие блестящие участки поверхности объекта) и т. д. В процессе создания материалов могут быть использованы карты текстур (растровые изображения реальных объектов) и процедурные карты (изображения, которые генерируются программным путём). В процессе создания объектов могут накладываться несколько карт одновременно. Это определяет эффекты текстурирования. Точное размещение материалов на поверхности объектов достигается кардитами проецирования. При создании материалов определяются такие свойства объектов, как отражение, преломление, прозрачность. При этом можно изменять силу света, тип поверхности. Это реализуется с помощью спец. алгоритмов.

3. Освещение — это добавление и размещение источников света аналогично студийной съёмке. Благодаря освещению можно сформировать тени объектов сцены, изменить свойства отображения материалов, общее настроение сцены.

4 Анимация — это процесс создания движения путём просмотра быстро сменяющихся кадров (изменение во времени каких-либо свойств объектов, например положения в пространстве, размеры, и материалов, например цвет, прозрачность). Для создания иллюзии движения зачастую прибегают к математическому описанию этого движения.

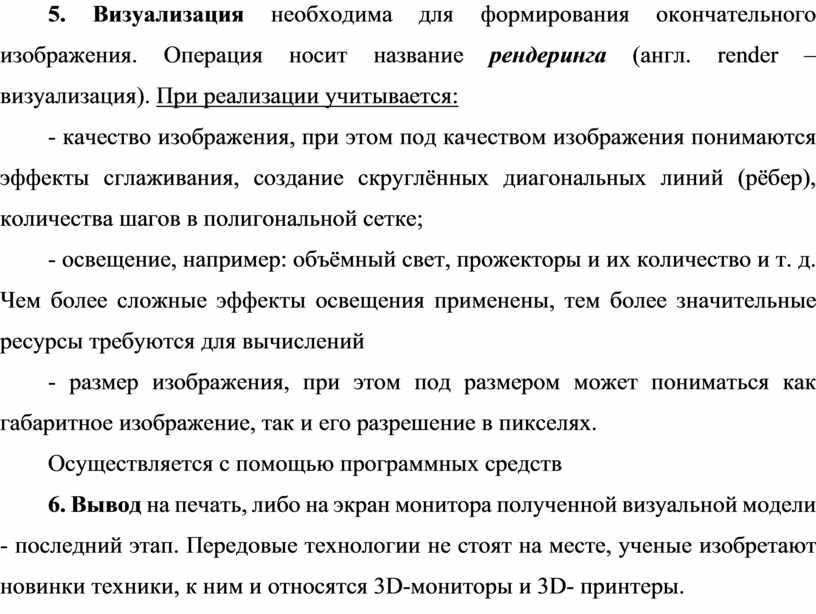

5. Визуализация необходима для формирования окончательного изображения. Операция носит название рендеринга (англ. render – визуализация). При реализации учитывается:

- качество изображения, при этом под качеством изображения понимаются эффекты сглаживания, создание скруглённых диагональных линий (рёбер), количества шагов в полигональной сетке;

- освещение, например: объёмный свет, прожекторы и их количество и т. д. Чем более сложные эффекты освещения применены, тем более значительные ресурсы требуются для вычислений

- размер изображения, при этом под размером может пониматься как габаритное изображение, так и его разрешение в пикселях.

Осуществляется с помощью программных средств

6. Вывод на печать, либо на экран монитора полученной визуальной модели - последний этап. Передовые технологии не стоят на месте, ученые изобретают новинки техники, к ним и относятся 3D-мониторы и 3D- принтеры.
