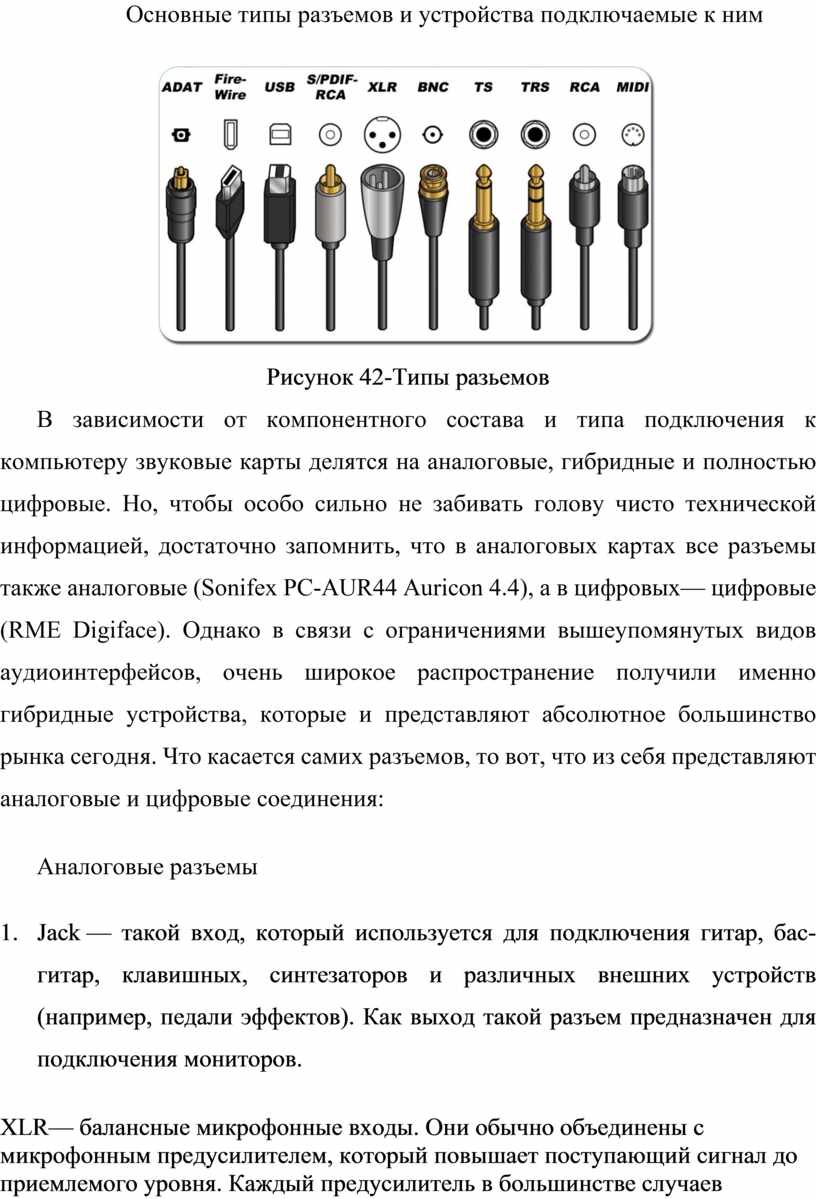

Основные типы разъемов и устройства подключаемые к ним

Рисунок 42-Типы разьемов

В зависимости от компонентного состава и типа подключения к компьютеру звуковые карты делятся на аналоговые, гибридные и полностью цифровые. Но, чтобы особо сильно не забивать голову чисто технической информацией, достаточно запомнить, что в аналоговых картах все разъемы также аналоговые (Sonifex PC-AUR44 Auricon 4.4), а в цифровых— цифровые (RME Digiface). Однако в связи с ограничениями вышеупомянутых видов аудиоинтерфейсов, очень широкое распространение получили именно гибридные устройства, которые и представляют абсолютное большинство рынка сегодня. Что касается самих разъемов, то вот, что из себя представляют аналоговые и цифровые соединения:

Аналоговые разъемы

1.       Jack — такой вход, который используется для подключения гитар, бас-гитар, клавишных, синтезаторов и различных внешних устройств (например, педали эффектов). Как выход такой разъем предназначен для подключения мониторов.

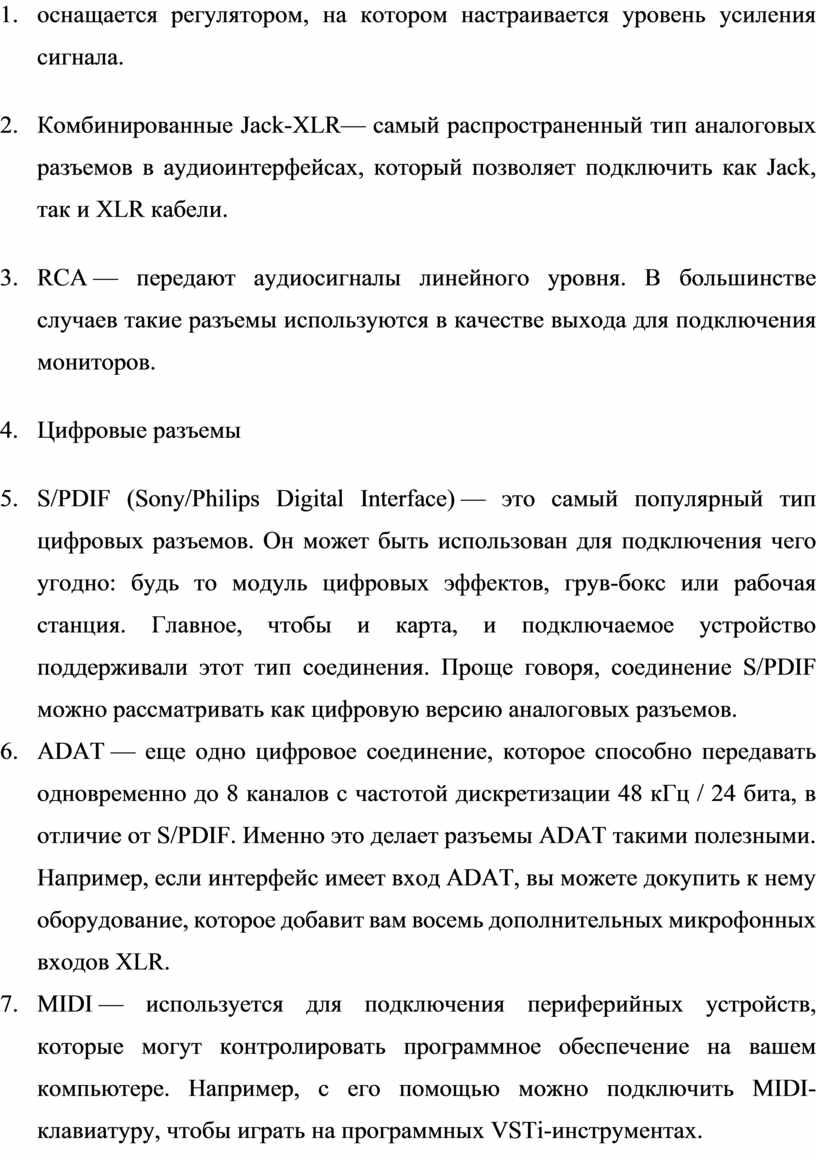

2.       XLR— балансные микрофонные входы. Они обычно объединены с микрофонным предусилителем, который повышает поступающий сигнал до приемлемого уровня. Каждый предусилитель в большинстве случаев оснащается регулятором, на котором настраивается уровень усиления сигнала.

3.       Комбинированные Jack-XLR— самый распространенный тип аналоговых разъемов в аудиоинтерфейсах, который позволяет подключить как Jack, так и XLR кабели.

4.       RCA — передают аудиосигналы линейного уровня. В большинстве случаев такие разъемы используются в качестве выхода для подключения мониторов.

5.       Цифровые разъемы

6.       S/PDIF (Sony/Philips Digital Interface) — это самый популярный тип цифровых разъемов. Он может быть использован для подключения чего угодно: будь то модуль цифровых эффектов, грув-бокс или рабочая станция. Главное, чтобы и карта, и подключаемое устройство поддерживали этот тип соединения. Проще говоря, соединение S/PDIF можно рассматривать как цифровую версию аналоговых разъемов.

7.       ADAT — еще одно цифровое соединение, которое способно передавать одновременно до 8 каналов с частотой дискретизации 48 кГц / 24 бита, в отличие от S/PDIF. Именно это делает разъемы ADAT такими полезными. Например, если интерфейс имеет вход ADAT, вы можете докупить к нему оборудование, которое добавит вам восемь дополнительных микрофонных входов XLR.

8.       MIDI — используется для подключения периферийных устройств, которые могут контролировать программное обеспечение на вашем компьютере. Например, с его помощью можно подключить MIDI-клавиатуру, чтобы играть на программных VSTi-инструментах.
