Отчет о производственной практике

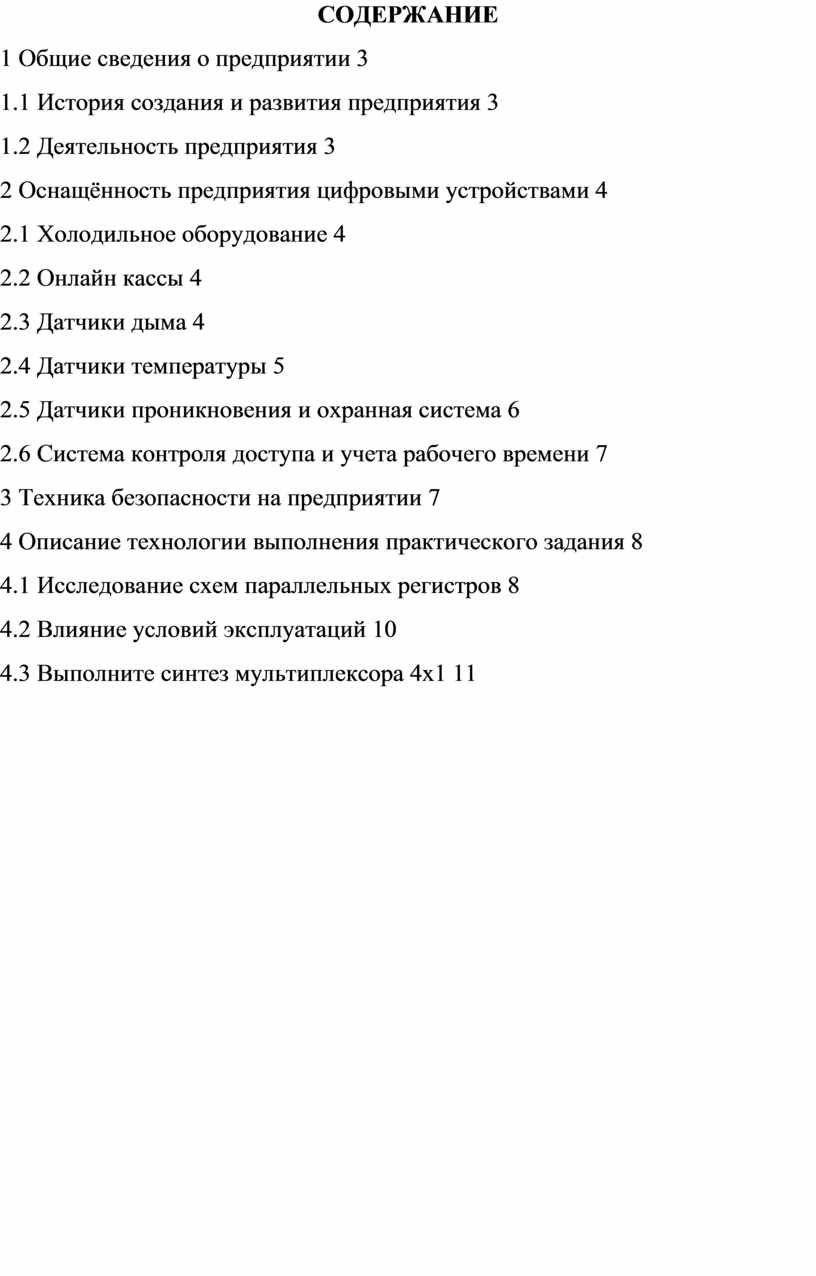

СОДЕРЖАНИЕ

1 Общие сведения о предприятии 3

1.1 История создания и развития предприятия 3

1.2 Деятельность предприятия 3

2 Оснащённость предприятия цифровыми устройствами 4

2.1 Холодильное оборудование 4

2.2 Онлайн кассы 4

2.3 Датчики дыма 4

2.4 Датчики температуры 5

2.5 Датчики проникновения и охранная система 6

2.6 Система контроля доступа и учета рабочего времени 7

3 Техника безопасности на предприятии 7

4 Описание технологии выполнения практического задания 8

4.1 Исследование схем параллельных регистров 8

4.2 Влияние условий эксплуатаций 10

4.3 Выполните синтез мультиплексора 4х1 11

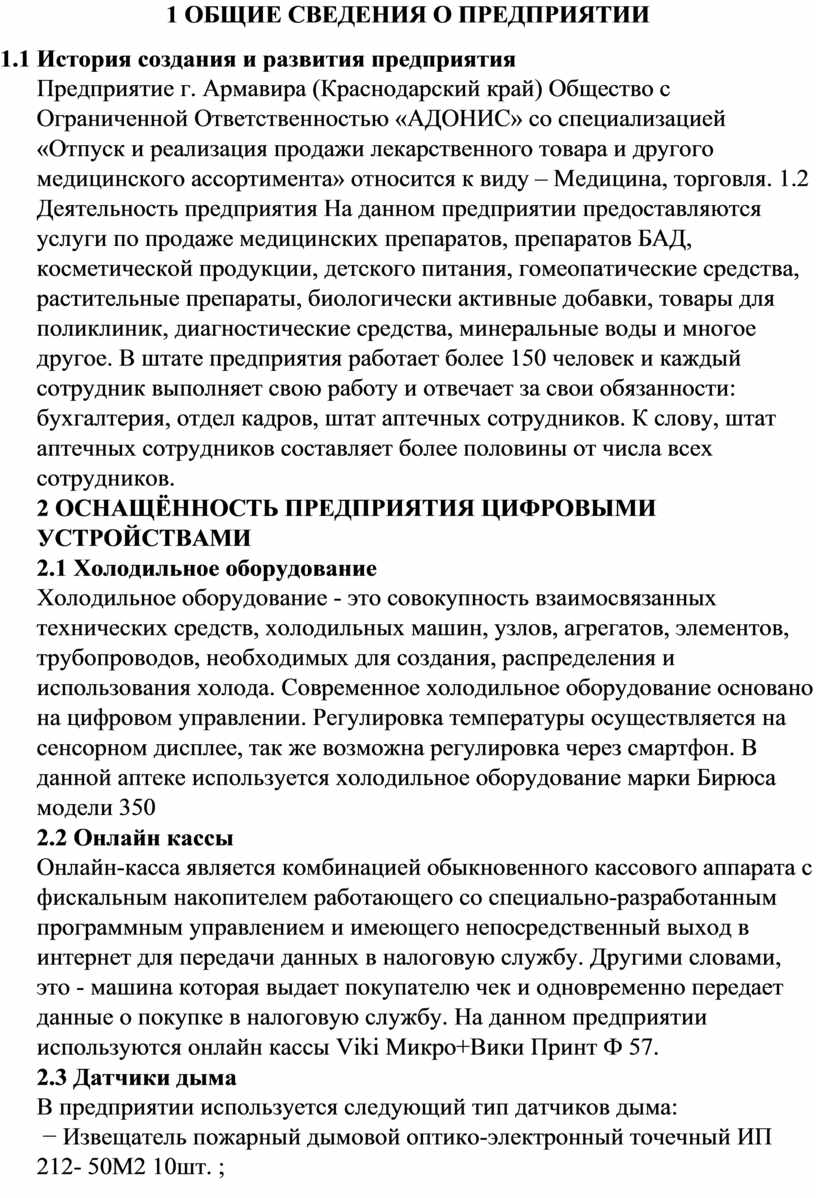

1 ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ

1.1   История создания и развития предприятия

Предприятие г. Армавира (Краснодарский край) Общество с Ограниченной Ответственностью «АДОНИС» со специализацией «Отпуск и реализация продажи лекарственного товара и другого медицинского ассортимента» относится к виду – Медицина, торговля. 1.2 Деятельность предприятия На данном предприятии предоставляются услуги по продаже медицинских препаратов, препаратов БАД, косметической продукции, детского питания, гомеопатические средства, растительные препараты, биологически активные добавки, товары для поликлиник, диагностические средства, минеральные воды и многое другое. В штате предприятия работает более 150 человек и каждый сотрудник выполняет свою работу и отвечает за свои обязанности: бухгалтерия, отдел кадров, штат аптечных сотрудников. К слову, штат аптечных сотрудников составляет более половины от числа всех сотрудников.

2 ОСНАЩЁННОСТЬ ПРЕДПРИЯТИЯ ЦИФРОВЫМИ УСТРОЙСТВАМИ

2.1 Холодильное оборудование

Холодильное оборудование - это совокупность взаимосвязанных технических средств, холодильных машин, узлов, агрегатов, элементов, трубопроводов, необходимых для создания, распределения и использования холода. Современное холодильное оборудование основано на цифровом управлении. Регулировка температуры осуществляется на сенсорном дисплее, так же возможна регулировка через смартфон. В данной аптеке используется холодильное оборудование марки Бирюса модели 350

2.2 Онлайн кассы

Онлайн-касса является комбинацией обыкновенного кассового аппарата с фискальным накопителем работающего со специально-разработанным программным управлением и имеющего непосредственный выход в интернет для передачи данных в налоговую службу. Другими словами, это - машина которая выдает покупателю чек и одновременно передает данные о покупке в налоговую службу. На данном предприятии используются онлайн кассы Viki Микро+Вики Принт Ф 57.

2.3 Датчики дыма

В предприятии используется следующий тип датчиков дыма:

 − Извещатель пожарный дымовой оптико-электронный точечный ИП 212- 50M2 10шт. ;

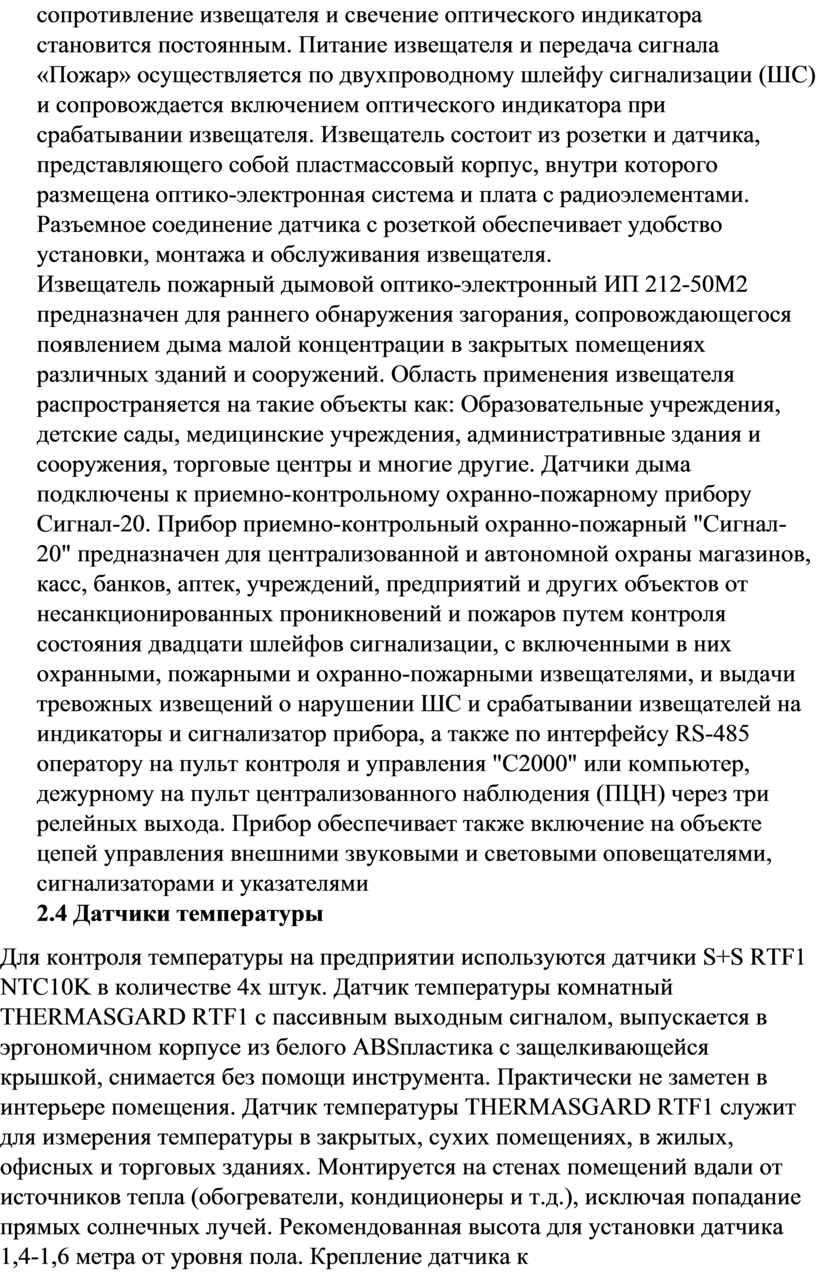

- Извещатель пожарный ИП 212-50M2 представляет собой оптикоэлектронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Извещатель пожарный дымовой оптико-электронный ИП 212-50M2 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется на такие объекты как: Образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие. Датчики дыма подключены к приемно-контрольному охранно-пожарному прибору Сигнал-20. Прибор приемно-контрольный охранно-пожарный "Сигнал-20" предназначен для централизованной и автономной охраны магазинов, касс, банков, аптек, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации, с включенными в них охранными, пожарными и охранно-пожарными извещателями, и выдачи тревожных извещений о нарушении ШС и срабатывании извещателей на индикаторы и сигнализатор прибора, а также по интерфейсу RS-485 оператору на пульт контроля и управления "С2000" или компьютер, дежурному на пульт централизованного наблюдения (ПЦН) через три релейных выхода. Прибор обеспечивает также включение на объекте цепей управления внешними звуковыми и световыми оповещателями, сигнализаторами и указателями

2.4 Датчики температуры

Для контроля температуры на предприятии используются датчики S+S RTF1 NTC10K в количестве 4х штук. Датчик температуры комнатный THERMASGARD RTF1 с пассивным выходным сигналом, выпускается в эргономичном корпусе из белого ABSпластика с защелкивающейся крышкой, снимается без помощи инструмента. Практически не заметен в интерьере помещения. Датчик температуры THERMASGARD RTF1 служит для измерения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых зданиях. Монтируется на стенах помещений вдали от источников тепла (обогреватели, кондиционеры и т.д.), исключая попадание прямых солнечных лучей. Рекомендованная высота для установки датчика 1,4-1,6 метра от уровня пола. Крепление датчика к поверхности осуществляется через монтажные отверстия в основании датчика. Чувствительный элемент, Pt1000 по ГОСТ 6651, размещается в корпусе датчика температуры THERMASGARD RTF1 так, чтобы обеспечить его нахождение в потоке воздуха, проходящего через перфорацию в корпусе датчика, что позволяет нивелировать влияние температуры стен на показания. Чувствительный элемент соединен с клеммной колодкой. 2.5 Датчики проникновения и охранная система В качестве датчика проникновения на предприятии используется PST DS201 в кол-ве 6 штук. Беспроводной магнитоконтактный датчик (геркон) двери/окна для охраной сигнализации PST DS201 предназначен для обнаружения проникновения в закрытое охраняемое помещение путем контроля открытия подвижных элементов строительных конструкций (окон, дверей, люков и др.) и формирования извещения об этом событии, путем передачи состояния датчика по радиоканалу на контрольную панель. Магнитоконтактный извещатель предназначен для установки на открывающихся строительных конструкциях. Магнитоуправляемую часть датчика необходимо размещать на неподвижной части конструкции. Ответную магнитную часть размещают на движущимся элементе конструкции. Для видеонаблюдения на предприятии используются Камера видеонаблюдения HIKVISION HiWatch 6шт. Камеры видеонаблюдения подключены к 4-х канальному гибридному видеорегистратору DVR/AHD/NVR PST A2104HX с параллельной записью на выделенный сервер 2.6 Система контроля доступа и учета рабочего времени На предприятии установлена система учета рабочего времени и пропусков ANVIZ C2 — терминал учёта рабочего времени с методами идентификации по отпечаткам пальцев и RFID-картам. Имеет цветной дисплей, клавиатуру и оптический сенсор отпечатков пальца. Сенсор отпечатков пальцев нового поколения защищен от пыли, грязи и царапин. Применяется технология BioNANO, разработанная компанией Anviz, обеспечивающая высокую скорость и надёжность идентификации. Дружественный интерфейс и высококачественные голосовые подсказки на русском языке делают работу с прибором легкой и приятной. Соединение с компьютером по TCP/IP или по USB. Релейный выход позволяют использовать прибор в системах контроля доступа

3.ТЕХНИКА БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ

− Запрещено входить в верхней одежде, головных уборах, с громоздкими предметами и едой.

− Запрещено входить в кабинет в грязной обуви.

− Запрещается шуметь, громко разговаривать и отвлекать других работников предприятия.

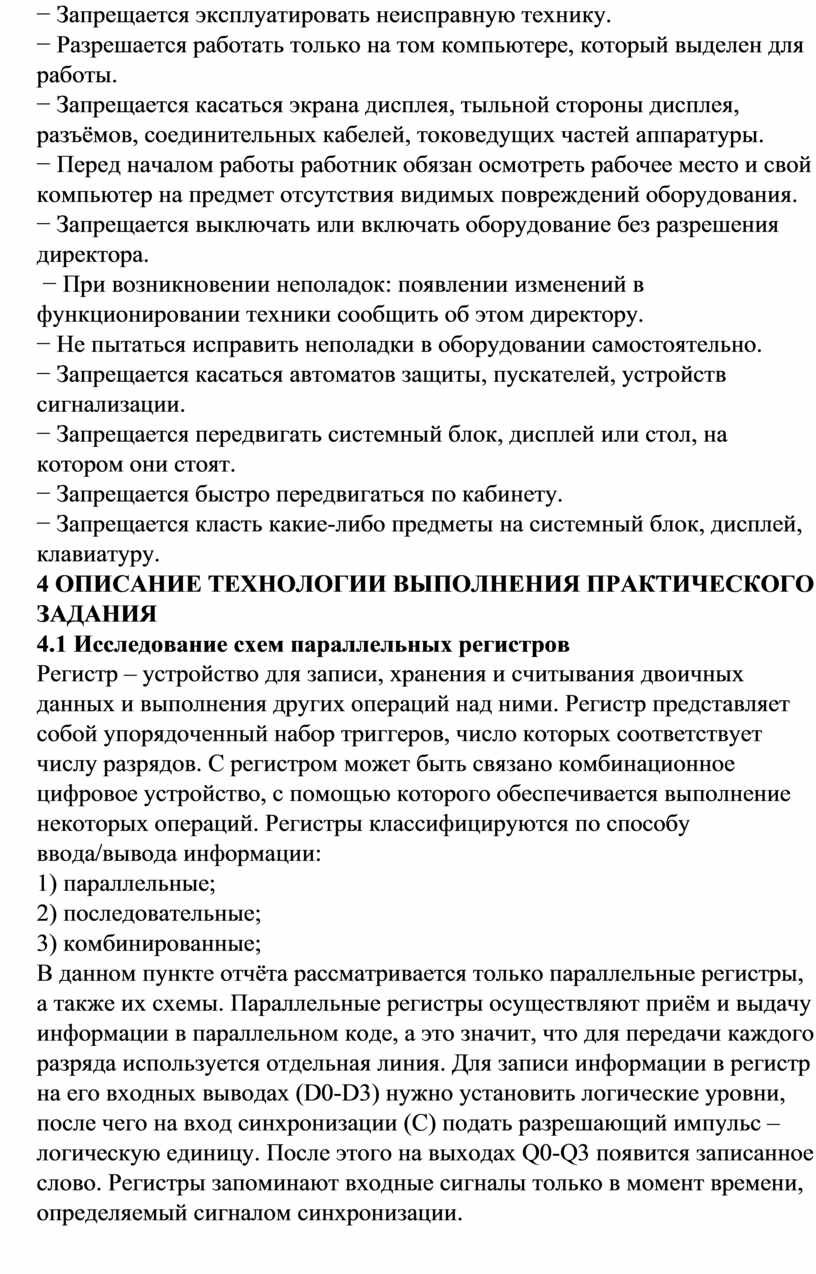

− Запрещается эксплуатировать неисправную технику.

− Разрешается работать только на том компьютере, который выделен для работы.

− Запрещается касаться экрана дисплея, тыльной стороны дисплея, разъёмов, соединительных кабелей, токоведущих частей аппаратуры.

− Перед началом работы работник обязан осмотреть рабочее место и свой компьютер на предмет отсутствия видимых повреждений оборудования. − Запрещается выключать или включать оборудование без разрешения директора.

 − При возникновении неполадок: появлении изменений в функционировании техники сообщить об этом директору.

− Не пытаться исправить неполадки в оборудовании самостоятельно.

− Запрещается касаться автоматов защиты, пускателей, устройств сигнализации.

− Запрещается передвигать системный блок, дисплей или стол, на котором они стоят.

− Запрещается быстро передвигаться по кабинету.

− Запрещается класть какие-либо предметы на системный блок, дисплей, клавиатуру.

4 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ

4.1 Исследование схем параллельных регистров

Регистр – устройство для записи, хранения и считывания двоичных данных и выполнения других операций над ними. Регистр представляет собой упорядоченный набор триггеров, число которых соответствует числу разрядов. С регистром может быть связано комбинационное цифровое устройство, с помощью которого обеспечивается выполнение некоторых операций. Регистры классифицируются по способу ввода/вывода информации:

1) параллельные;

2) последовательные;

3) комбинированные;

В данном пункте отчёта рассматривается только параллельные регистры, а также их схемы. Параллельные регистры осуществляют приём и выдачу информации в параллельном коде, а это значит, что для передачи каждого разряда используется отдельная линия. Для записи информации в регистр на его входных выводах (D0-D3) нужно установить логические уровни, после чего на вход синхронизации (С) подать разрешающий импульс – логическую единицу. После этого на выходах Q0-Q3 появится записанное слово. Регистры запоминают входные сигналы только в момент времени, определяемый сигналом синхронизации.

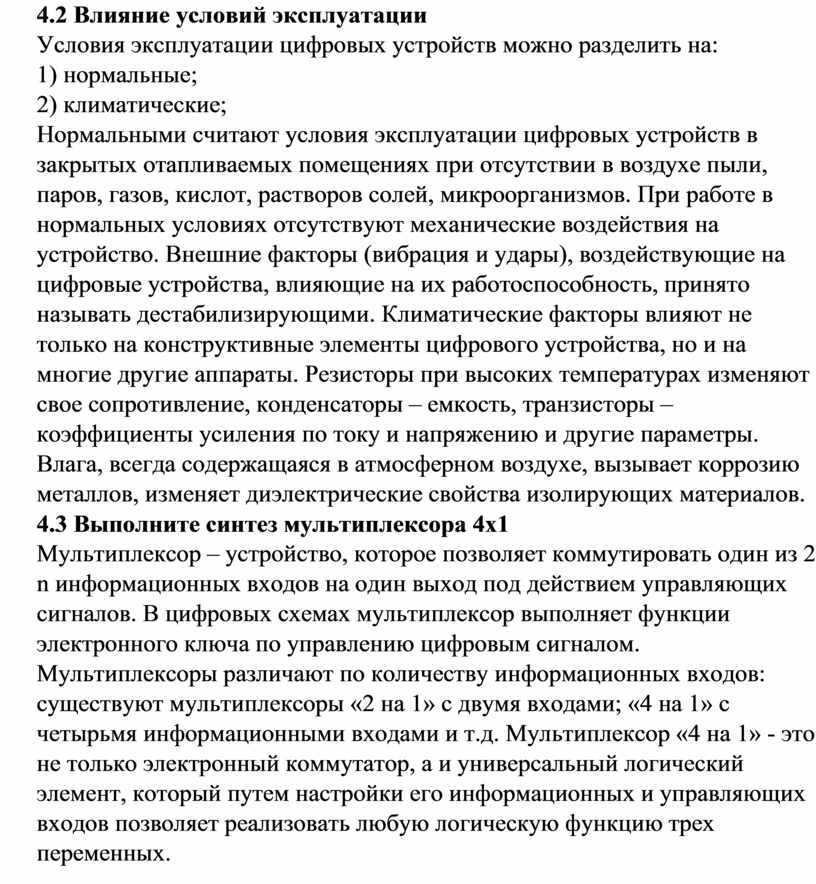

4.2 Влияние условий эксплуатации

Условия эксплуатации цифровых устройств можно разделить на:

1) нормальные;

2) климатические;

Нормальными считают условия эксплуатации цифровых устройств в закрытых отапливаемых помещениях при отсутствии в воздухе пыли, паров, газов, кислот, растворов солей, микроорганизмов. При работе в нормальных условиях отсутствуют механические воздействия на устройство. Внешние факторы (вибрация и удары), воздействующие на цифровые устройства, влияющие на их работоспособность, принято называть дестабилизирующими. Климатические факторы влияют не только на конструктивные элементы цифрового устройства, но и на многие другие аппараты. Резисторы при высоких температурах изменяют свое сопротивление, конденсаторы – емкость, транзисторы – коэффициенты усиления по току и напряжению и другие параметры. Влага, всегда содержащаяся в атмосферном воздухе, вызывает коррозию металлов, изменяет диэлектрические свойства изолирующих материалов. 4.3 Выполните синтез мультиплексора 4х1

Мультиплексор – устройство, которое позволяет коммутировать один из 2 n информационных входов на один выход под действием управляющих сигналов. В цифровых схемах мультиплексор выполняет функции электронного ключа по управлению цифровым сигналом. Мультиплексоры различают по количеству информационных входов: существуют мультиплексоры «2 на 1» с двумя входами; «4 на 1» с четырьмя информационными входами и т.д. Мультиплексор «4 на 1» - это не только электронный коммутатор, а и универсальный логический элемент, который путем настройки его информационных и управляющих входов позволяет реализовать любую логическую функцию трех переменных.
