1       Общие сведения о предприятии

1.1 История создания и развития предприятия

В июле 1947 г. на базе расформированных 34-го и 81-го трактороремонтных заводах, в г. Армавире, Краснодарского края, был сформирован 81 трактороремонтный завод. Орден «Красной Звезды» и грамота Президиума Верховного Совета СССР о награждении 81 ТРЗ Указом от 17 ноября 1945 г. были переданы Армавирскому заводу с сохранением наименования «Ордена Красной Звезды 81 трактороремонтный завод».

28 ноября 1947 г. издан Приказ № 1 о начале производственно-хозяйственной деятельности завода в Армавире.

За последние годы освоен ремонт двигателей: КАМАЗ; ЯМЗ, В59У; 49Б.

В настоящее время завод является ведущим по капитальному ремонту и модернизации колесных бронетранспортеров и двигателей.

1.2 Деятельность предприятия

Предприятие г. Армавира (Краснодарский край) «АРМАВИРСКИЙ БРОНЕТАНКОВЫЙ РЕМОНТНЫЙ ЗАВОД № 81» (81 БТРЗ)со специализацией «Машиностроение: оборудование, технологии» относится к виду деятельности - Оборудование, инструменты.

На данном заводе все основано на разборке и сборке бэтэров. Там работают 150 человек и каждый участок отвечает за свое: за электрику, за сборку и разборку и т.д. В одном ангаре помещается 2-3 машины и по пять человек на машину.

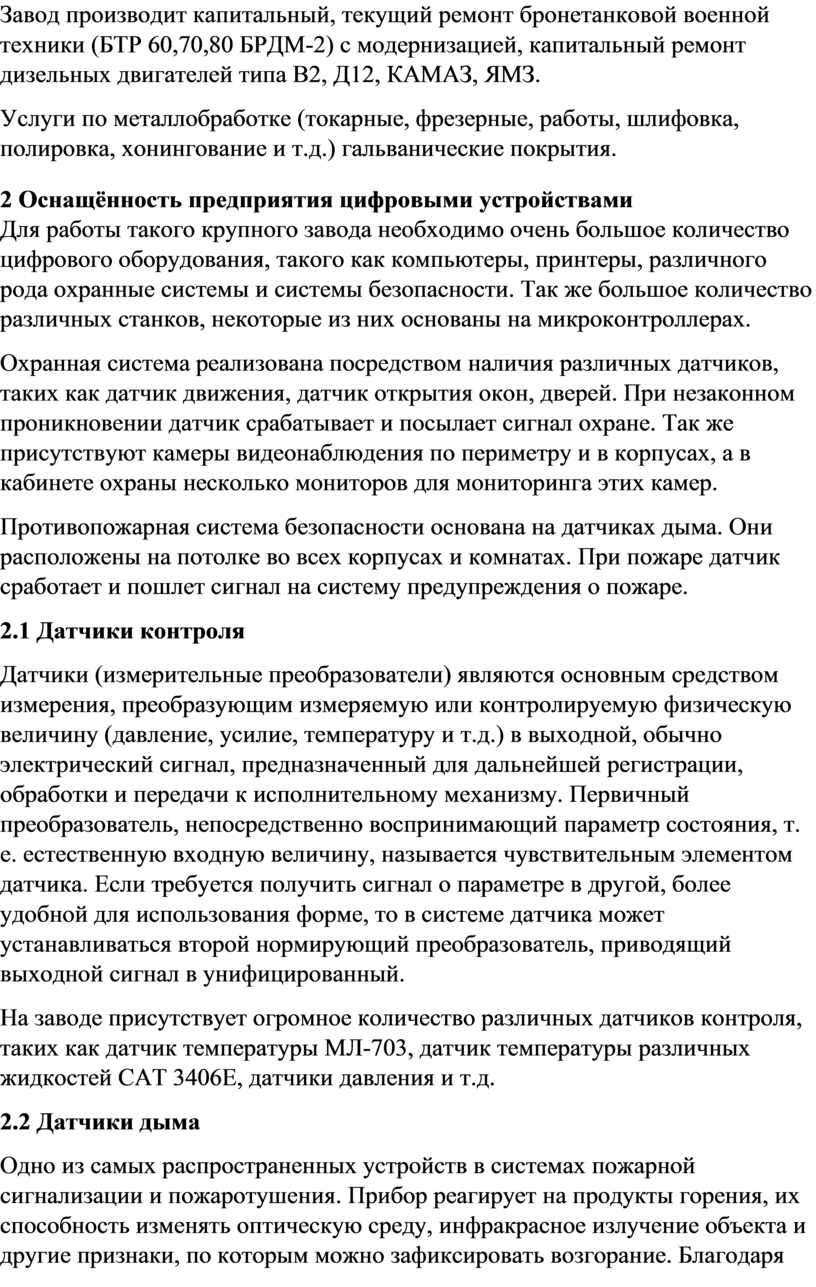

Завод производит капитальный, текущий ремонт бронетанковой военной техники (БТР 60,70,80 БРДМ-2) с модернизацией, капитальный ремонт дизельных двигателей типа В2, Д12, КАМАЗ, ЯМЗ.

Услуги по металлобработке (токарные, фрезерные, работы, шлифовка, полировка, хонингование и т.д.) гальванические покрытия.

2 Оснащённость предприятия цифровыми устройствами

Для работы такого крупного завода необходимо очень большое количество цифрового оборудования, такого как компьютеры, принтеры, различного рода охранные системы и системы безопасности. Так же большое количество различных станков, некоторые из них основаны на микроконтроллерах.

Охранная система реализована посредством наличия различных датчиков, таких как датчик движения, датчик открытия окон, дверей. При незаконном проникновении датчик срабатывает и посылает сигнал охране. Так же присутствуют камеры видеонаблюдения по периметру и в корпусах, а в кабинете охраны несколько мониторов для мониторинга этих камер.

Противопожарная система безопасности основана на датчиках дыма. Они расположены на потолке во всех корпусах и комнатах. При пожаре датчик сработает и пошлет сигнал на систему предупреждения о пожаре.

2.1 Датчики контроля

Датчики (измерительные преобразователи) являются основным средством измерения, преобразующим измеряемую или контролируемую физическую величину (давление, усилие, температуру и т.д.) в выходной, обычно электрический сигнал, предназначенный для дальнейшей регистрации, обработки и передачи к исполнительному механизму. Первичный преобразователь, непосредственно воспринимающий параметр состояния, т. е. естественную входную величину, называется чувствительным элементом датчика. Если требуется получить сигнал о параметре в другой, более удобной для использования форме, то в системе датчика может устанавливаться второй нормирующий преобразователь, приводящий выходной сигнал в унифицированный.

На заводе присутствует огромное количество различных датчиков контроля, таких как датчик температуры МЛ-703, датчик температуры различных жидкостей CAT 3406E, датчики давления и т.д.

2.2 Датчики дыма

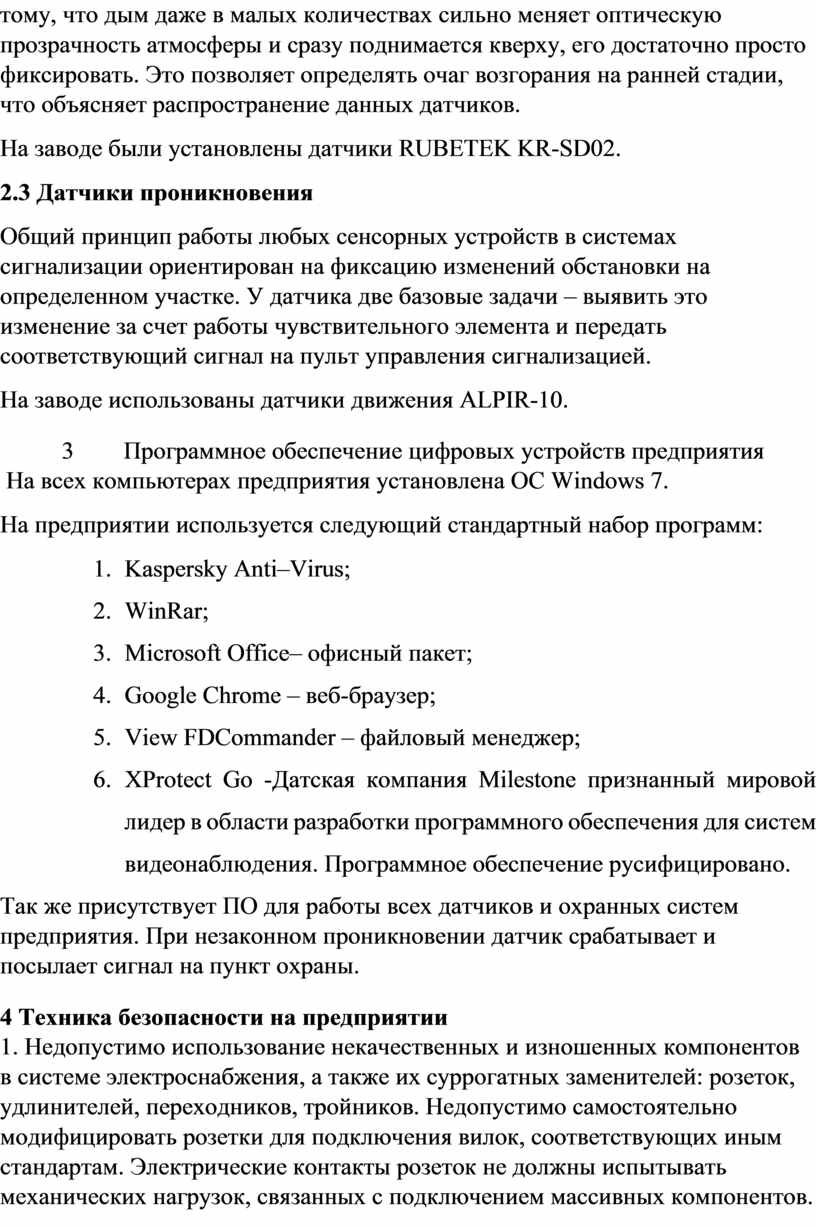

Одно из самых распространенных устройств в системах пожарной сигнализации и пожаротушения. Прибор реагирует на продукты горения, их способность изменять оптическую среду, инфракрасное излучение объекта и другие признаки, по которым можно зафиксировать возгорание. Благодаря тому, что дым даже в малых количествах сильно меняет оптическую прозрачность атмосферы и сразу поднимается кверху, его достаточно просто фиксировать. Это позволяет определять очаг возгорания на ранней стадии, что объясняет распространение данных датчиков.

На заводе были установлены датчики RUBETEK KR-SD02.

2.3 Датчики проникновения

Общий принцип работы любых сенсорных устройств в системах сигнализации ориентирован на фиксацию изменений обстановки на определенном участке. У датчика две базовые задачи – выявить это изменение за счет работы чувствительного элемента и передать соответствующий сигнал на пульт управления сигнализацией.

На заводе использованы датчики движения ALPIR-10.

3       Программное обеспечение цифровых устройств предприятия

 На всех компьютерах предприятия установлена ОС Windows 7.

На предприятии используется следующий стандартный набор программ:

1.     Kaspersky Anti–Virus;

2.     WinRar;

3.     Microsoft Office– офисный пакет;

4.     Google Chrome – веб-браузер;

5.     View FDCommander – файловый менеджер;

6.     XProtect Go -Датская компания Milestone признанный мировой лидер в области разработки программного обеспечения для систем видеонаблюдения. Программное обеспечение русифицировано.

Так же присутствует ПО для работы всех датчиков и охранных систем предприятия. При незаконном проникновении датчик срабатывает и посылает сигнал на пункт охраны.

4 Техника безопасности на предприятии

1. Недопустимо использование некачественных и изношенных компонентов в системе электроснабжения, а также их суррогатных заменителей: розеток, удлинителей, переходников, тройников. Недопустимо самостоятельно модифицировать розетки для подключения вилок, соответствующих иным стандартам. Электрические контакты розеток не должны испытывать механических нагрузок, связанных с подключением массивных компонентов.

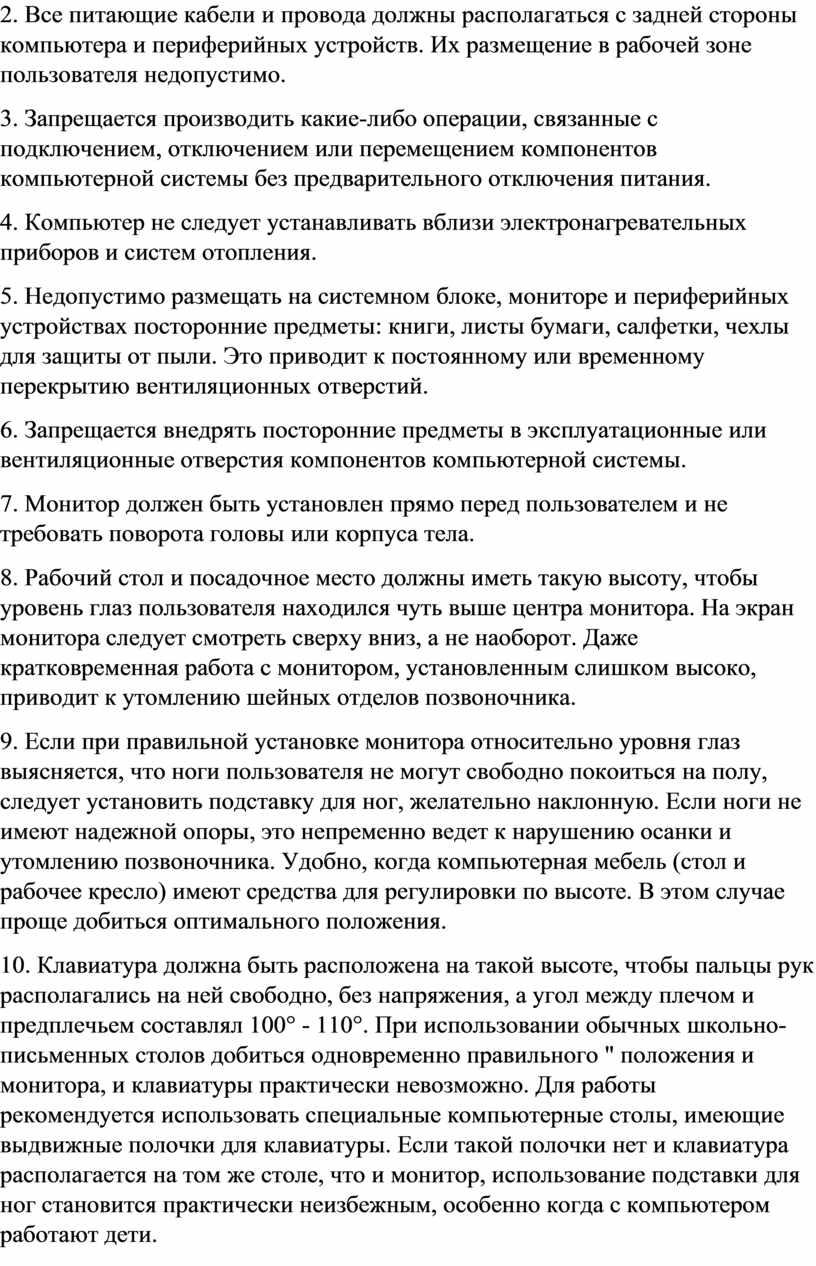

2. Все питающие кабели и провода должны располагаться с задней стороны компьютера и периферийных устройств. Их размещение в рабочей зоне пользователя недопустимо.

3. Запрещается производить какие-либо операции, связанные с подключением, отключением или перемещением компонентов компьютерной системы без предварительного отключения питания.

4. Компьютер не следует устанавливать вблизи электронагревательных приборов и систем отопления.

5. Недопустимо размещать на системном блоке, мониторе и периферийных устройствах посторонние предметы: книги, листы бумаги, салфетки, чехлы для защиты от пыли. Это приводит к постоянному или временному перекрытию вентиляционных отверстий.

6. Запрещается внедрять посторонние предметы в эксплуатационные или вентиляционные отверстия компонентов компьютерной системы.

7. Монитор должен быть установлен прямо перед пользователем и не требовать поворота головы или корпуса тела.

8. Рабочий стол и посадочное место должны иметь такую высоту, чтобы уровень глаз пользователя находился чуть выше центра монитора. На экран монитора следует смотреть сверху вниз, а не наоборот. Даже кратковременная работа с монитором, установленным слишком высоко, приводит к утомлению шейных отделов позвоночника.

9. Если при правильной установке монитора относительно уровня глаз выясняется, что ноги пользователя не могут свободно покоиться на полу, следует установить подставку для ног, желательно наклонную. Если ноги не имеют надежной опоры, это непременно ведет к нарушению осанки и утомлению позвоночника. Удобно, когда компьютерная мебель (стол и рабочее кресло) имеют средства для регулировки по высоте. В этом случае проще добиться оптимального положения.

10. Клавиатура должна быть расположена на такой высоте, чтобы пальцы рук располагались на ней свободно, без напряжения, а угол между плечом и предплечьем составлял 100° - 110°. При использовании обычных школьно-письменных столов добиться одновременно правильного " положения и монитора, и клавиатуры практически невозможно. Для работы рекомендуется использовать специальные компьютерные столы, имеющие выдвижные полочки для клавиатуры. Если такой полочки нет и клавиатура располагается на том же столе, что и монитор, использование подставки для ног становится практически неизбежным, особенно когда с компьютером работают дети.

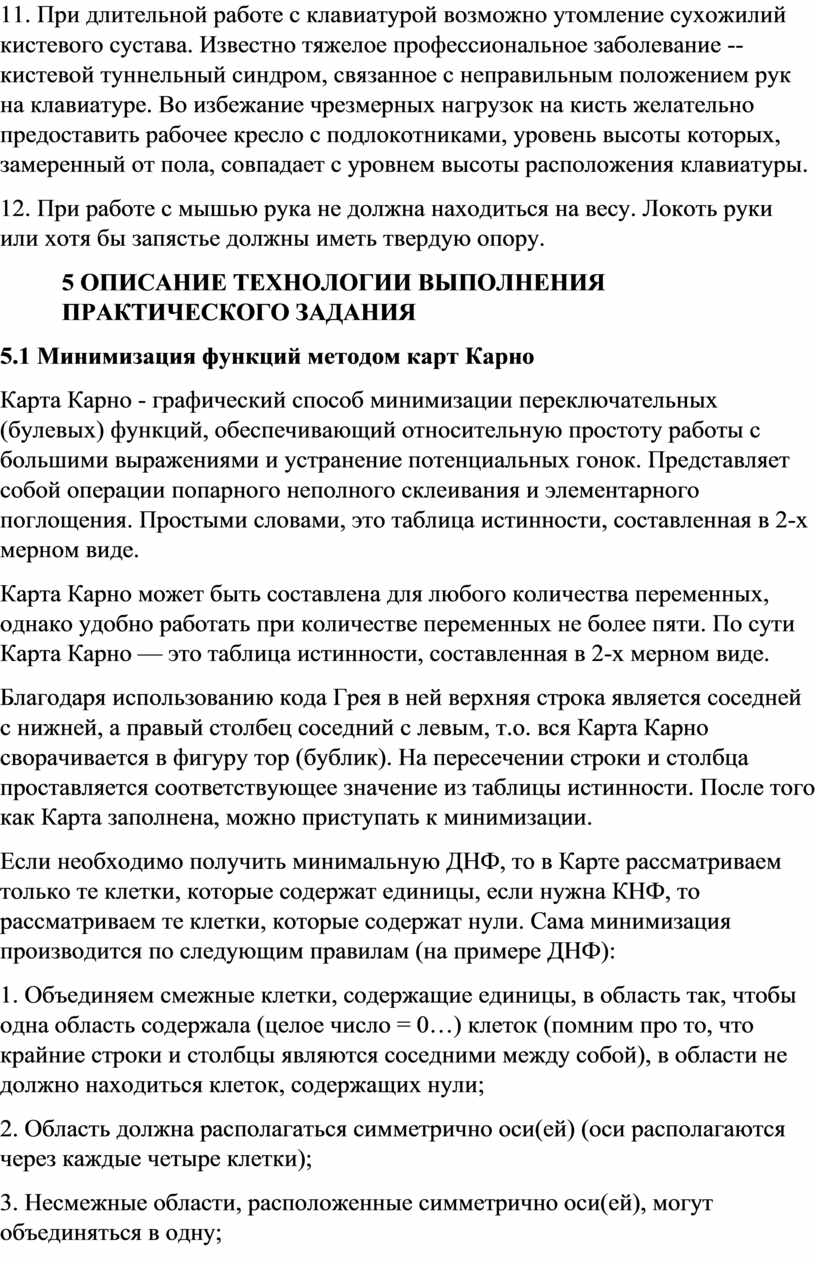

11. При длительной работе с клавиатурой возможно утомление сухожилий кистевого сустава. Известно тяжелое профессиональное заболевание -- кистевой туннельный синдром, связанное с неправильным положением рук на клавиатуре. Во избежание чрезмерных нагрузок на кисть желательно предоставить рабочее кресло с подлокотниками, уровень высоты которых, замеренный от пола, совпадает с уровнем высоты расположения клавиатуры.

12. При работе с мышью рука не должна находиться на весу. Локоть руки или хотя бы запястье должны иметь твердую опору.

5 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ

5.1 Минимизация функций методом карт Карно

Карта Карно - графический способ минимизации переключательных (булевых) функций, обеспечивающий относительную простоту работы с большими выражениями и устранение потенциальных гонок. Представляет собой операции попарного неполного склеивания и элементарного поглощения. Простыми словами, это таблица истинности, составленная в 2-х мерном виде.

Карта Карно может быть составлена для любого количества переменных, однако удобно работать при количестве переменных не более пяти. По сути Карта Карно — это таблица истинности, составленная в 2-х мерном виде.

Благодаря использованию кода Грея в ней верхняя строка является соседней с нижней, а правый столбец соседний с левым, т.о. вся Карта Карно сворачивается в фигуру тор (бублик). На пересечении строки и столбца проставляется соответствующее значение из таблицы истинности. После того как Карта заполнена, можно приступать к минимизации.

Если необходимо получить минимальную ДНФ, то в Карте рассматриваем только те клетки, которые содержат единицы, если нужна КНФ, то рассматриваем те клетки, которые содержат нули. Сама минимизация производится по следующим правилам (на примере ДНФ):

1. Объединяем смежные клетки, содержащие единицы, в область так, чтобы одна область содержала (целое число = 0…) клеток (помним про то, что крайние строки и столбцы являются соседними между собой), в области не должно находиться клеток, содержащих нули;

2. Область должна располагаться симметрично оси(ей) (оси располагаются через каждые четыре клетки);

3. Несмежные области, расположенные симметрично оси(ей), могут объединяться в одну;

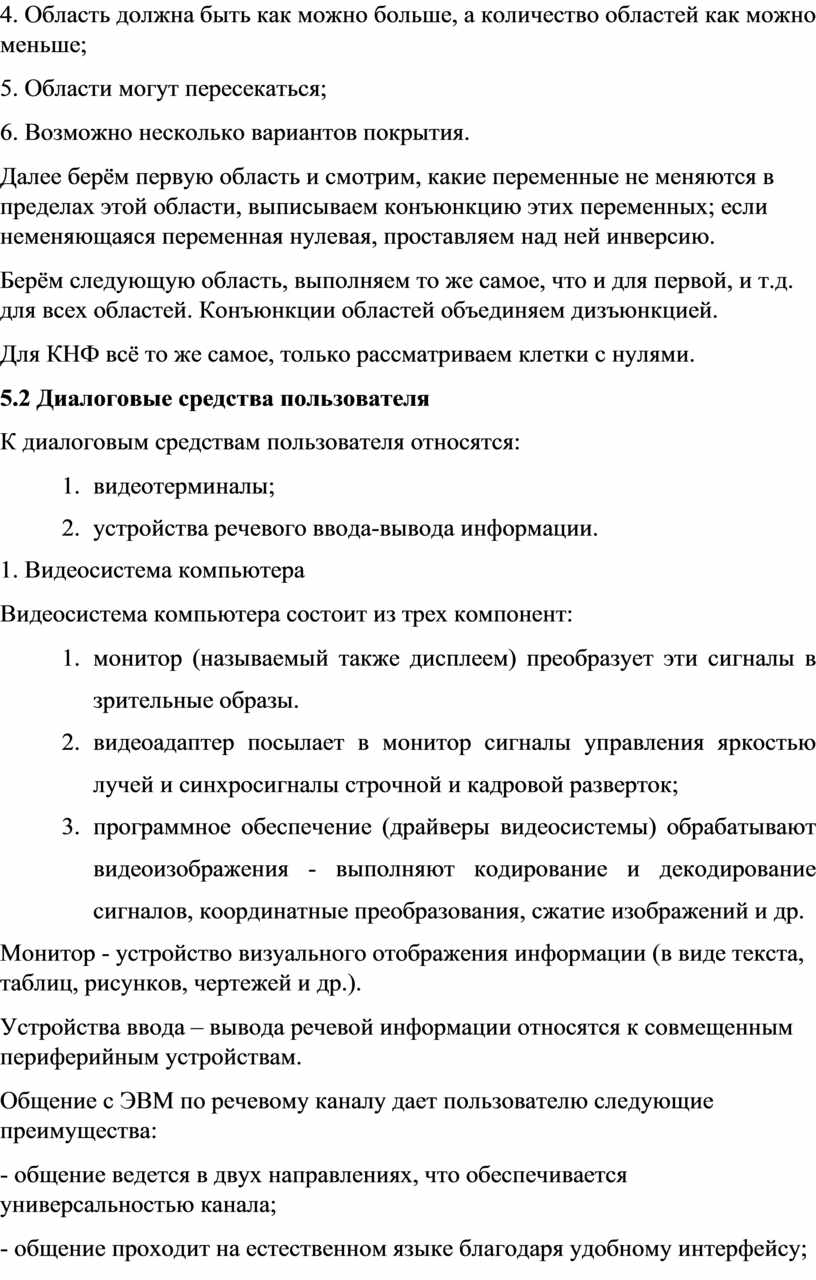

4. Область должна быть как можно больше, а количество областей как можно меньше;

5. Области могут пересекаться;

6. Возможно несколько вариантов покрытия.

Далее берём первую область и смотрим, какие переменные не меняются в пределах этой области, выписываем конъюнкцию этих переменных; если неменяющаяся переменная нулевая, проставляем над ней инверсию.

Берём следующую область, выполняем то же самое, что и для первой, и т.д. для всех областей. Конъюнкции областей объединяем дизъюнкцией.

Для КНФ всё то же самое, только рассматриваем клетки с нулями.

5.2 Диалоговые средства пользователя

К диалоговым средствам пользователя относятся:

1.     видеотерминалы;

2.     устройства речевого ввода-вывода информации.

1. Видеосистема компьютера

Видеосистема компьютера состоит из трех компонент:

1.     монитор (называемый также дисплеем) преобразует эти сигналы в зрительные образы.

2.     видеоадаптер посылает в монитор сигналы управления яркостью лучей и синхросигналы строчной и кадровой разверток;

3.     программное обеспечение (драйверы видеосистемы) обрабатывают видеоизображения - выполняют кодирование и декодирование сигналов, координатные преобразования, сжатие изображений и др.

Монитор - устройство визуального отображения информации (в виде текста, таблиц, рисунков, чертежей и др.).

Устройства ввода – вывода речевой информации относятся к совмещенным периферийным устройствам.

Общение с ЭВМ по речевому каналу дает пользователю следующие преимущества:

- общение ведется в двух направлениях, что обеспечивается универсальностью канала;

- общение проходит на естественном языке благодаря удобному интерфейсу;

- речевой канал для пользователя является самым быстродействующим и позволяет освободить зрительный и тактильный аппараты и повысить степень сосредоточенности на основной выполняемой работе;

- УВв речи легко совмещаются с другими ПУ;

- аппаратные средства при современном уровне электронной техники могут быть выполнены малогабаритными и механически прочными.

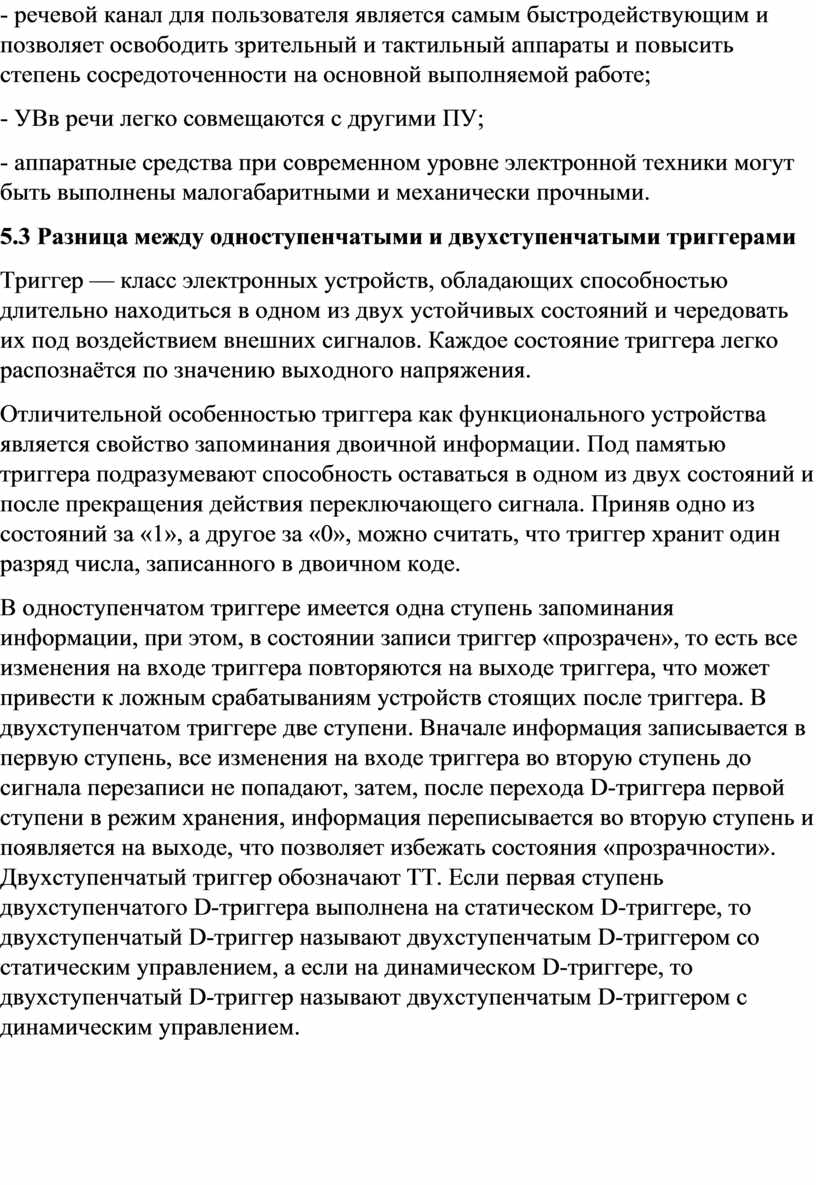

5.3 Разница между одноступенчатыми и двухступенчатыми триггерами

Триггер — класс электронных устройств, обладающих способностью длительно находиться в одном из двух устойчивых состояний и чередовать их под воздействием внешних сигналов. Каждое состояние триггера легко распознаётся по значению выходного напряжения.

Отличительной особенностью триггера как функционального устройства является свойство запоминания двоичной информации. Под памятью триггера подразумевают способность оставаться в одном из двух состояний и после прекращения действия переключающего сигнала. Приняв одно из состояний за «1», а другое за «0», можно считать, что триггер хранит один разряд числа, записанного в двоичном коде.

В одноступенчатом триггере имеется одна ступень запоминания информации, при этом, в состоянии записи триггер «прозрачен», то есть все изменения на входе триггера повторяются на выходе триггера, что может привести к ложным срабатываниям устройств стоящих после триггера. В двухступенчатом триггере две ступени. Вначале информация записывается в первую ступень, все изменения на входе триггера во вторую ступень до сигнала перезаписи не попадают, затем, после перехода D-триггера первой ступени в режим хранения, информация переписывается во вторую ступень и появляется на выходе, что позволяет избежать состояния «прозрачности». Двухступенчатый триггер обозначают ТТ. Если первая ступень двухступенчатого D-триггера выполнена на статическом D-триггере, то двухступенчатый D-триггер называют двухступенчатым D-триггером со статическим управлением, а если на динамическом D-триггере, то двухступенчатый D-триггер называют двухступенчатым D-триггером с динамическим управлением.
