Отчет о производственной практике

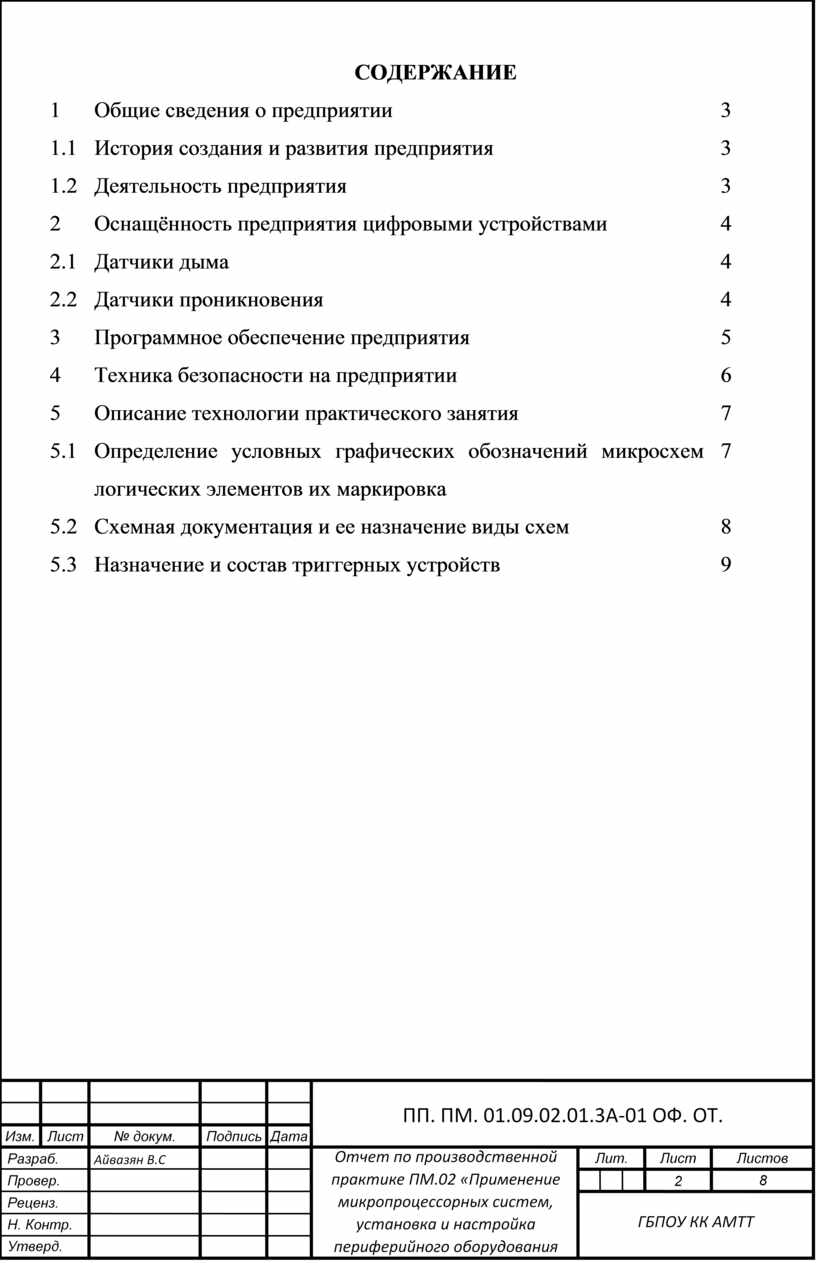

СОДЕРЖАНИЕ

1    ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ

1.1 История создания и развития предприятия

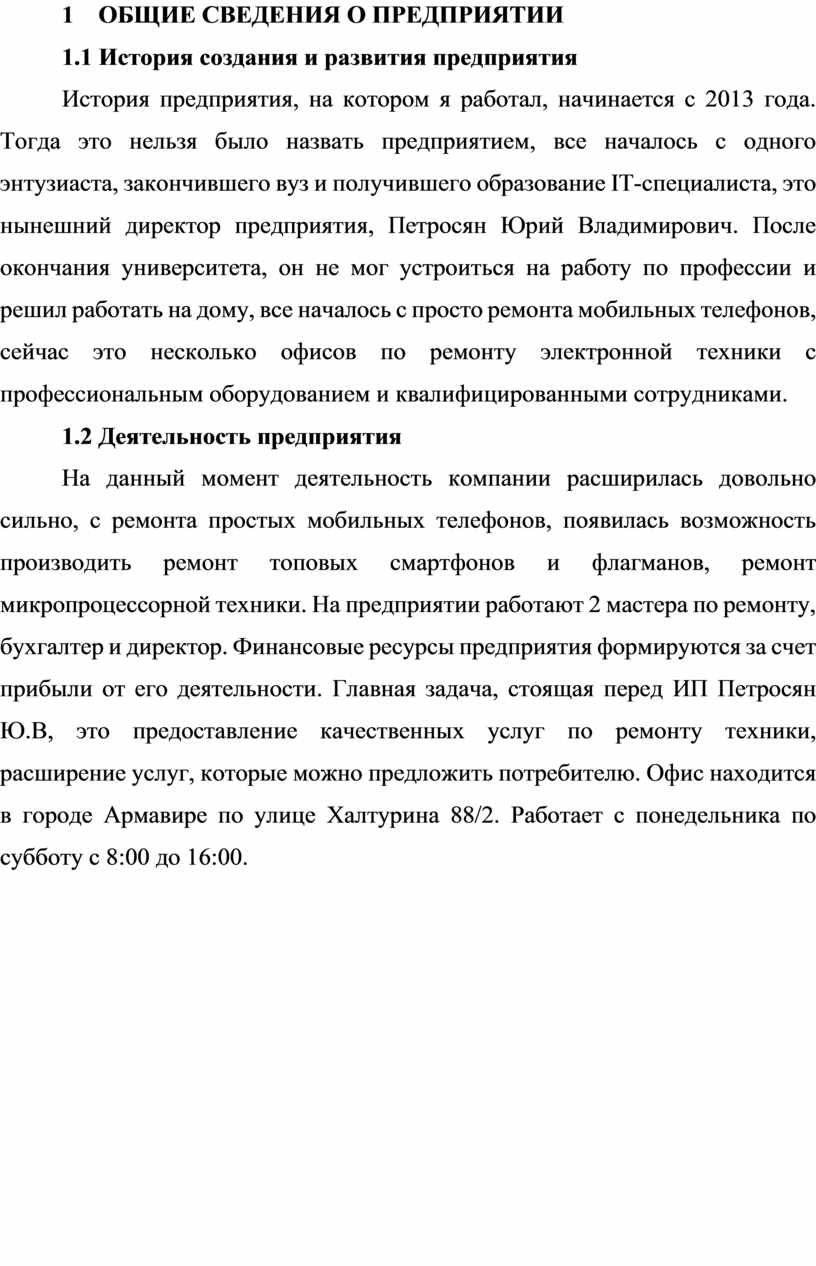

История предприятия, на котором я работал, начинается с 2013 года. Тогда это нельзя было назвать предприятием, все началось с одного энтузиаста, закончившего вуз и получившего образование IT-специалиста, это нынешний директор предприятия, Петросян Юрий Владимирович. После окончания университета, он не мог устроиться на работу по профессии и решил работать на дому, все началось с просто ремонта мобильных телефонов, сейчас это несколько офисов по ремонту электронной техники с профессиональным оборудованием и квалифицированными сотрудниками.

1.2 Деятельность предприятия

На данный момент деятельность компании расширилась довольно сильно, с ремонта простых мобильных телефонов, появилась возможность производить ремонт топовых смартфонов и флагманов, ремонт микропроцессорной техники. На предприятии работают 2 мастера по ремонту, бухгалтер и директор. Финансовые ресурсы предприятия формируются за счет прибыли от его деятельности. Главная задача, стоящая перед ИП Петросян Ю.В, это предоставление качественных услуг по ремонту техники, расширение услуг, которые можно предложить потребителю. Офис находится в городе Армавире по улице Халтурина 88/2. Работает с понедельника по субботу с 8:00 до 16:00.

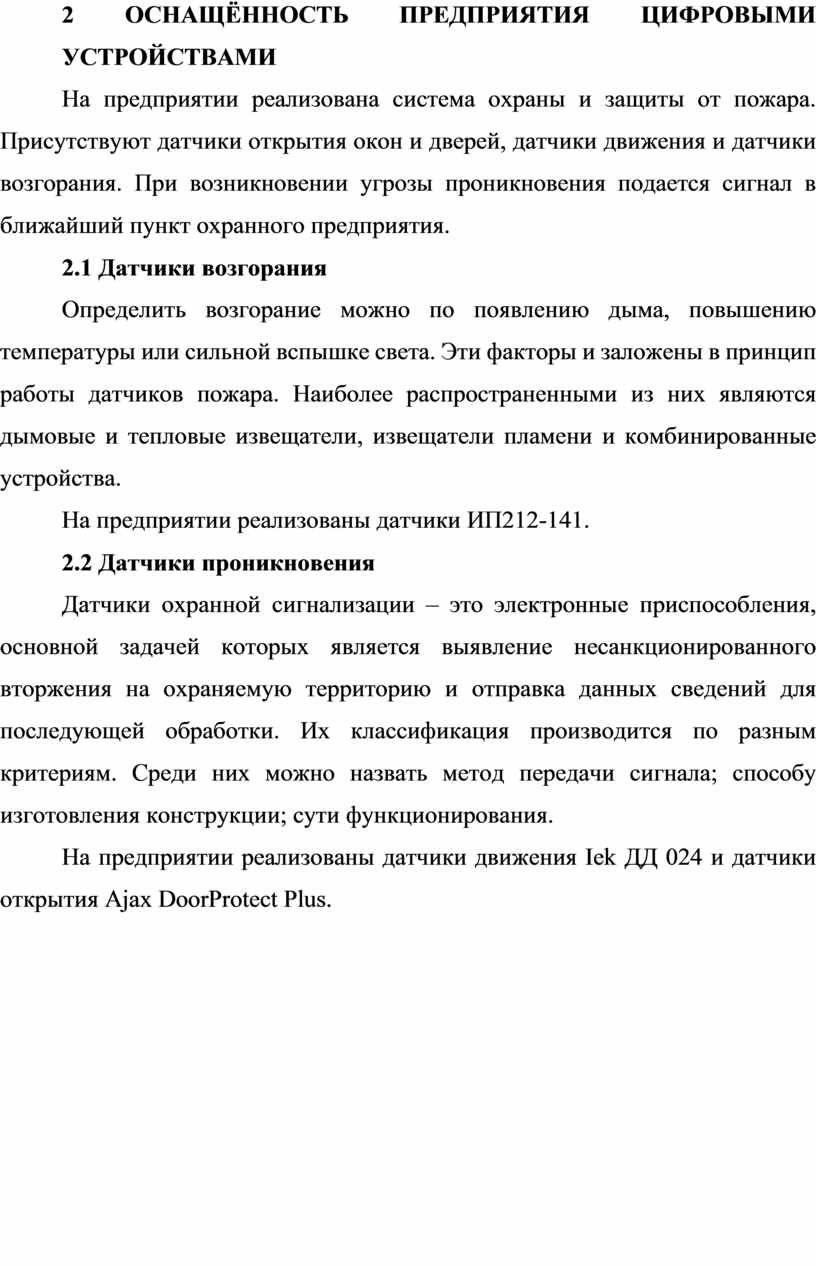

2 ОСНАЩЁННОСТЬ ПРЕДПРИЯТИЯ ЦИФРОВЫМИ УСТРОЙСТВАМИ

На предприятии реализована система охраны и защиты от пожара. Присутствуют датчики открытия окон и дверей, датчики движения и датчики возгорания. При возникновении угрозы проникновения подается сигнал в ближайший пункт охранного предприятия.

2.1 Датчики возгорания

Определить возгорание можно по появлению дыма, повышению температуры или сильной вспышке света. Эти факторы и заложены в принцип работы датчиков пожара. Наиболее распространенными из них являются дымовые и тепловые извещатели, извещатели пламени и комбинированные устройства.

На предприятии реализованы датчики ИП212-141.

2.2 Датчики проникновения

Датчики охранной сигнализации – это электронные приспособления, основной задачей которых является выявление несанкционированного вторжения на охраняемую территорию и отправка данных сведений для последующей обработки. Их классификация производится по разным критериям. Среди них можно назвать метод передачи сигнала; способу изготовления конструкции; сути функционирования.

На предприятии реализованы датчики движения Iek ДД 024 и датчики открытия Ajax DoorProtect Plus.

3 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДПРИЯТИЯ

В кабинете бухгалтерии и кабинете директора, установлен комплексный сервис для ведения и управления бизнесом Битрикс24. Битрикс24 – это огромный корпоративный сервис, который пытается охватить практически все. Здесь заявлены функциональные возможности социальных сетей, проектов, задач, управления персоналом, и многое другое, в том числе CRM. Все компьютеры работают на операционной системе Windows 10, а сервер на операционной системе Windows server 2019. На рабочих компьютера установлен дистрибутив Microsoft office 2019. Стандартную защиту Windows дополняет антивирус Kaspersky Total Security. Рабочие компьютеры в основном используются для прошивки операционных систем других устройств, для прошивания устройств, фирмы Samsung есть программа ODIN, для устройств на процессорах Mediatek установлена программа FlashTool, для устройств Sony есть программа Sony mobile flasher и практически для каждой фирмы свое программное обеспечение и драйвера.

На сервере установлен Microsoft SQL Server Standard. SQL Server — информационная платформа, включающая в себя полный набор возможностей для работы в облаке и предоставляющая высокую надежность хранения и предоставления критически важных для бизнеса систем при работе с данными. Редакция Standard предоставляет ключевые возможности управления данными и бизнес-аналитики для некритичных нагрузок с использованием минимальных IT-ресурсов. Microsoft Exchange Server 2016 — улучшенная версия из семейства продуктов Exchange Server, которая представляет собой интегрированное корпоративное решение для обмена сообщениями и организации совместной работы сотрудников, разработанное для малого и среднего бизнеса. Редакция Standard может поддерживать не больше 5 баз данных на одном сервере.

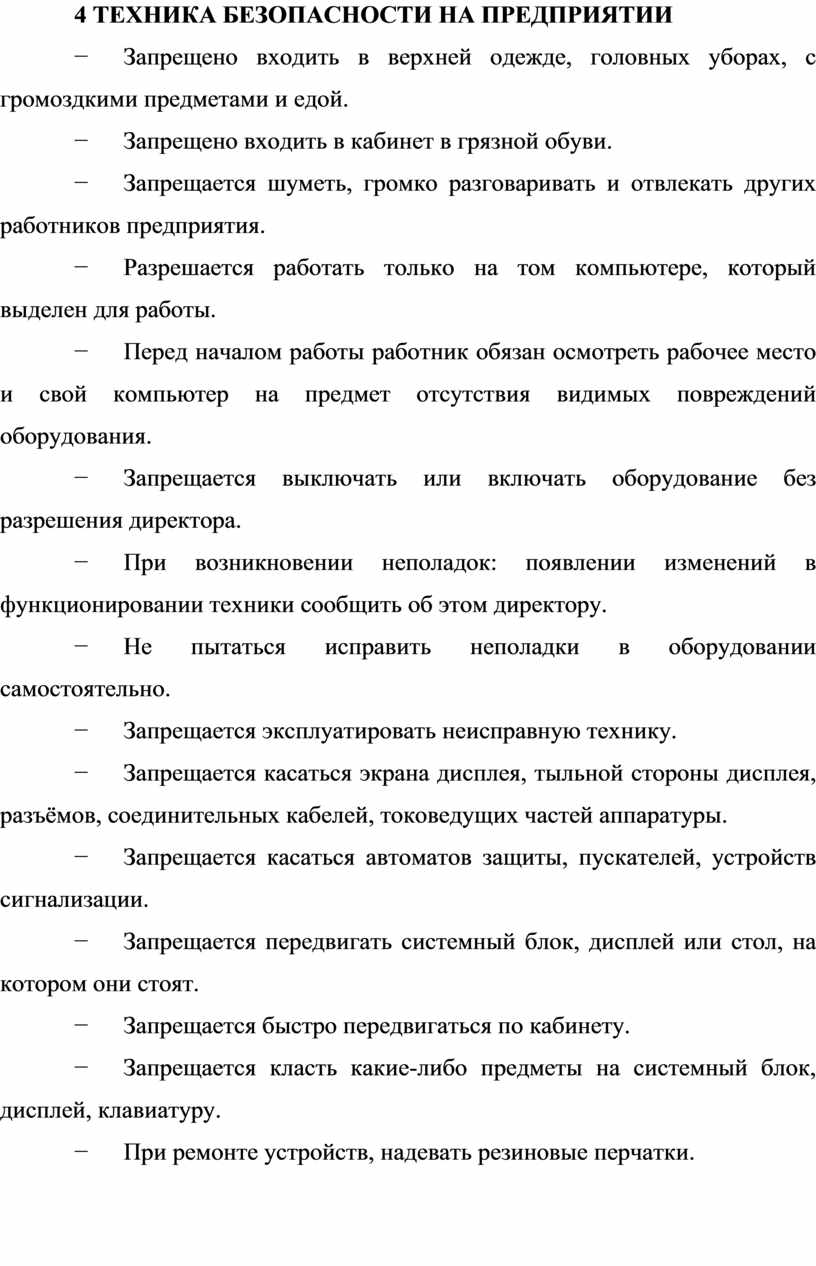

4 ТЕХНИКА БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ

−             Запрещено входить в верхней одежде, головных уборах, с громоздкими предметами и едой.

−             Запрещено входить в кабинет в грязной обуви.

−             Запрещается шуметь, громко разговаривать и отвлекать других работников предприятия.

−             Разрешается работать только на том компьютере, который выделен для работы.

−             Перед началом работы работник обязан осмотреть рабочее место и свой компьютер на предмет отсутствия видимых повреждений оборудования.

−             Запрещается выключать или включать оборудование без разрешения директора.

−             При возникновении неполадок: появлении изменений в функционировании техники сообщить об этом директору.

−             Не пытаться исправить неполадки в оборудовании самостоятельно.

−             Запрещается эксплуатировать неисправную технику.

−             Запрещается касаться экрана дисплея, тыльной стороны дисплея, разъёмов, соединительных кабелей, токоведущих частей аппаратуры.

−             Запрещается касаться автоматов защиты, пускателей, устройств сигнализации.

−             Запрещается передвигать системный блок, дисплей или стол, на котором они стоят.

−             Запрещается быстро передвигаться по кабинету.

−             Запрещается класть какие-либо предметы на системный блок, дисплей, клавиатуру.

−             При ремонте устройств, надевать резиновые перчатки.

5 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ

5.1 Определение условных графических обозначений микросхем логических элементов их маркировка

Логический элемент — элемент, осуществляющий определенные логические зависимость между входными и выходными сигналами. Логические элементы обычно используются для построения логических схем вычислительных машин, дискретных схем автоматического контроля и управления. Для всех видов логических элементов, независимо от их физической природы, характерны дискретные значения входных и выходных сигналов.

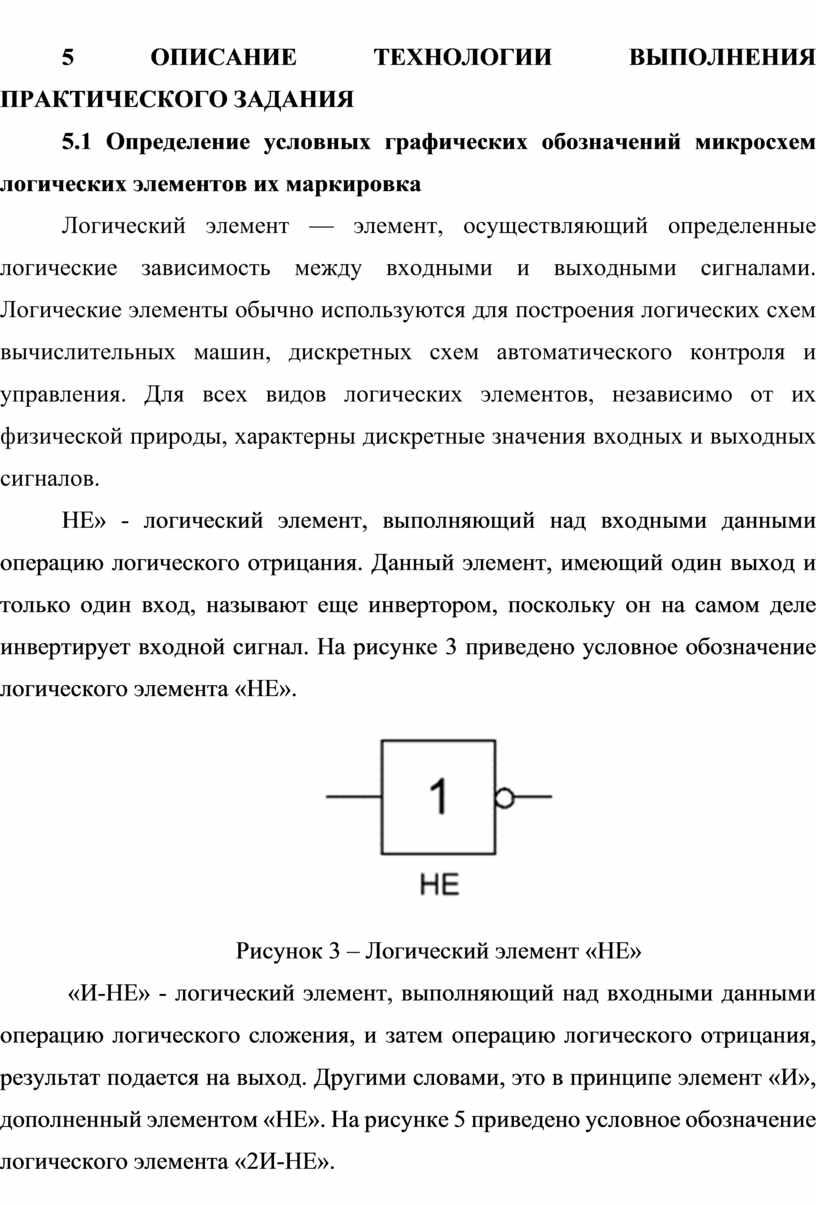

НЕ» - логический элемент, выполняющий над входными данными операцию логического отрицания. Данный элемент, имеющий один выход и только один вход, называют еще инвертором, поскольку он на самом деле инвертирует входной сигнал. На рисунке 3 приведено условное обозначение логического элемента «НЕ».

Рисунок 3 – Логический элемент «НЕ»

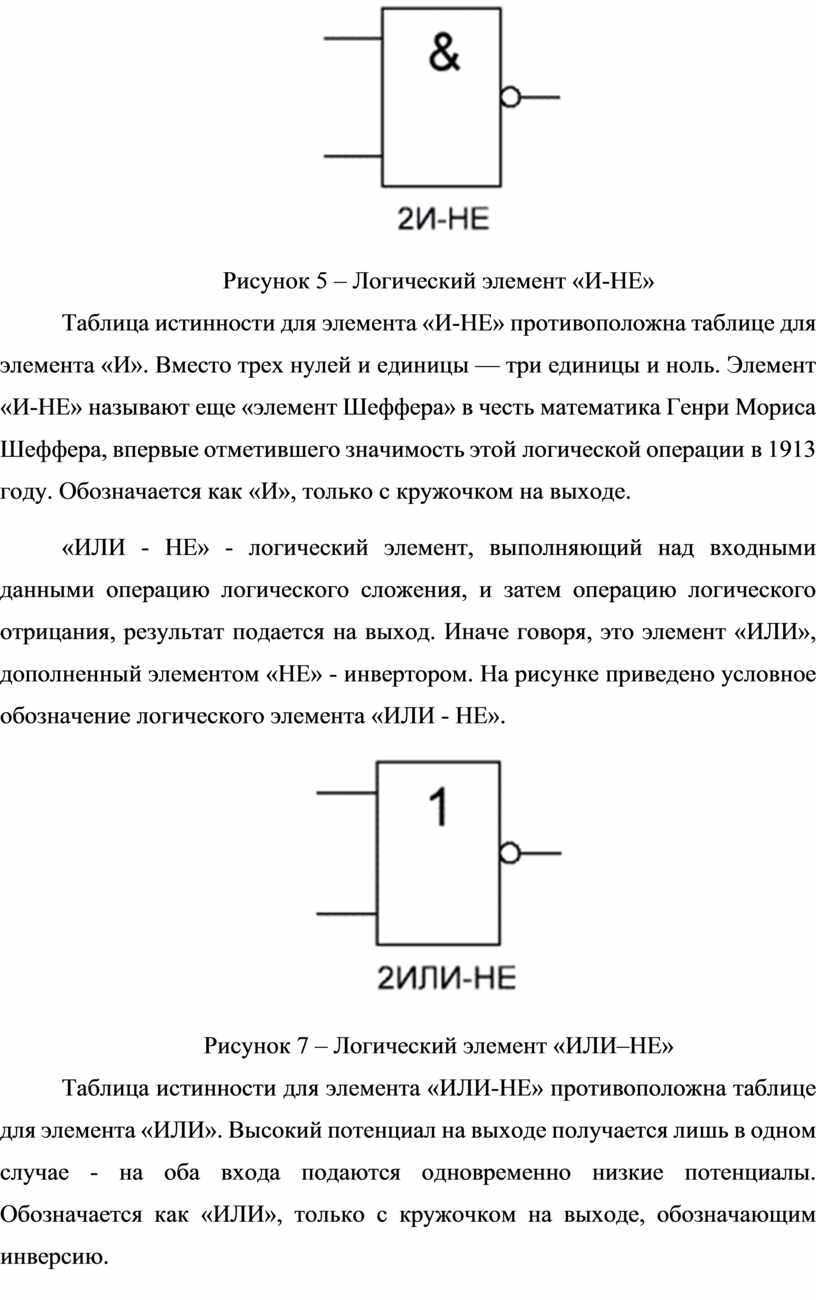

 «И-НЕ» - логический элемент, выполняющий над входными данными операцию логического сложения, и затем операцию логического отрицания, результат подается на выход. Другими словами, это в принципе элемент «И», дополненный элементом «НЕ». На рисунке 5 приведено условное обозначение логического элемента «2И-НЕ».

Рисунок 5 – Логический элемент «И-НЕ»

Таблица истинности для элемента «И-НЕ» противоположна таблице для элемента «И». Вместо трех нулей и единицы — три единицы и ноль. Элемент «И-НЕ» называют еще «элемент Шеффера» в честь математика Генри Мориса Шеффера, впервые отметившего значимость этой логической операции в 1913 году. Обозначается как «И», только с кружочком на выходе.

«ИЛИ - НЕ» - логический элемент, выполняющий над входными данными операцию логического сложения, и затем операцию логического отрицания, результат подается на выход. Иначе говоря, это элемент «ИЛИ», дополненный элементом «НЕ» - инвертором. На рисунке приведено условное обозначение логического элемента «ИЛИ - НЕ».

Рисунок 7 – Логический элемент «ИЛИ–НЕ»

Таблица истинности для элемента «ИЛИ-НЕ» противоположна таблице для элемента «ИЛИ». Высокий потенциал на выходе получается лишь в одном случае - на оба входа подаются одновременно низкие потенциалы. Обозначается как «ИЛИ», только с кружочком на выходе, обозначающим инверсию.

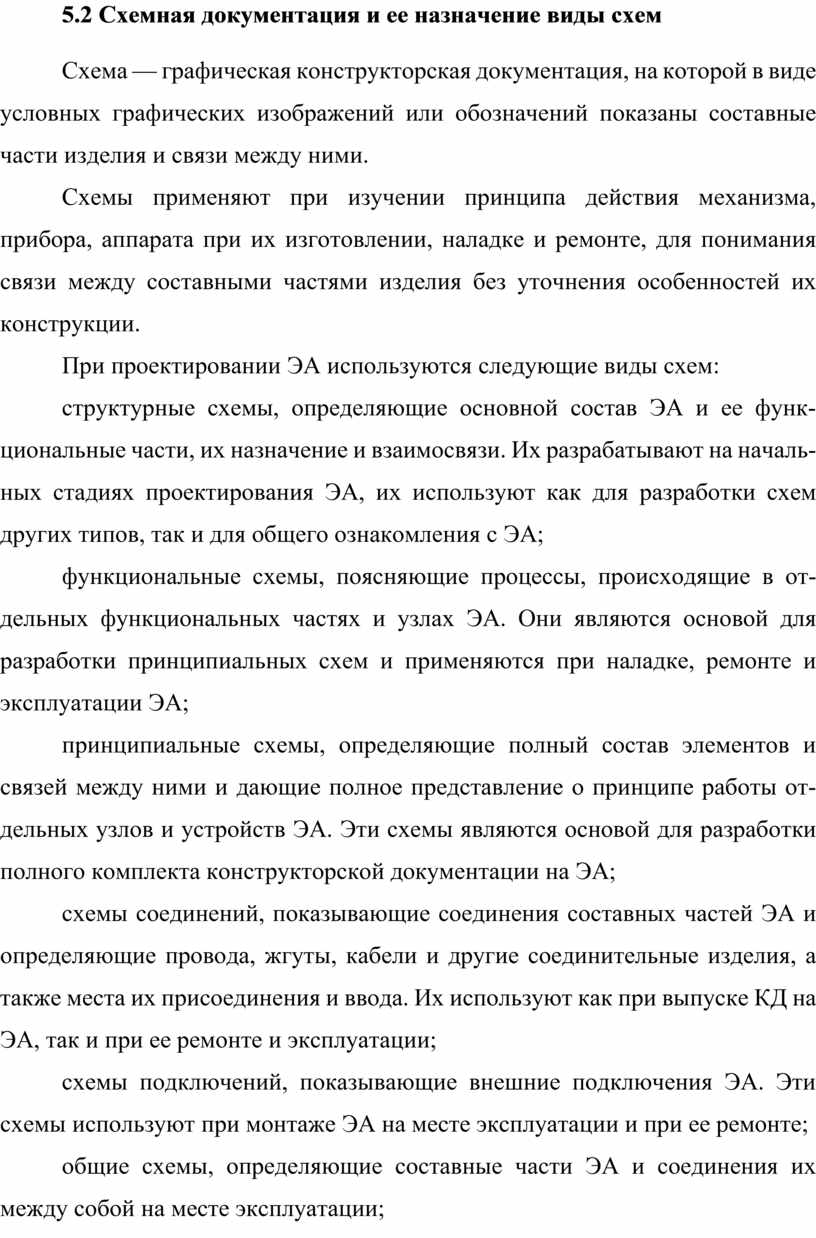

5.2 Схемная документация и ее назначение виды схем

Схема — графическая конструкторская документация, на которой в ви­де условных графических изображений или обозначений показаны состав­ные части изделия и связи между ними.

Схемы применяют при изучении принципа действия механизма, прибора, аппарата при их изготовлении, наладке и ремонте, для понимания связи между составными частями изделия без уточнения особенностей их конструкции.

При проектировании ЭА используются следующие виды схем:

структурные схемы, определяющие основной состав ЭА и ее функ­циональные части, их назначение и взаимосвязи. Их разрабатывают на началь­ных стадиях проектирования ЭА, их используют как для разработки схем других типов, так и для общего ознакомления с ЭА;

функциональные схемы, поясняющие процессы, происходящие в от­дельных функциональных частях и узлах ЭА. Они являются основой для разработки принципиальных схем и применяются при наладке, ремонте и эксплуатации ЭА;

принципиальные схемы, определяющие полный состав элементов и связей между ними и дающие полное представление о принципе работы от­дельных узлов и устройств ЭА. Эти схемы являются основой для разработки полного комплекта конструкторской документации на ЭА;

схемы соединений, показывающие соединения составных частей ЭА и определяющие провода, жгуты, кабели и другие соединительные изде­лия, а также места их присоединения и ввода. Их используют как при вы­пуске КД на ЭА, так и при ее ремонте и эксплуатации;

схемы подключений, показывающие внешние подключения ЭА. Эти схемы используют при монтаже ЭА на месте эксплуатации и при ее ремонте;

общие схемы, определяющие составные части ЭА и соединения их между собой на месте эксплуатации;

схемы расположения, устанавливающие взаимное расположение отдельных устройств ЭА, а также соединяющих их жгутов, кабелей и т. д.

При проектировании схем любых видов необходимо придерживаться правил, изложенных в соответствующих стандартах. Так, для схем цифро­вой техники схемы электрические выполняются по правилам, установлен­ным Государственными стандартами с использованием условных графических обозначений.

Конструкторские документы, держателями подлинников которых являются другие предприятия, могут применяться только при наличии учтенных копий или дубликатов.

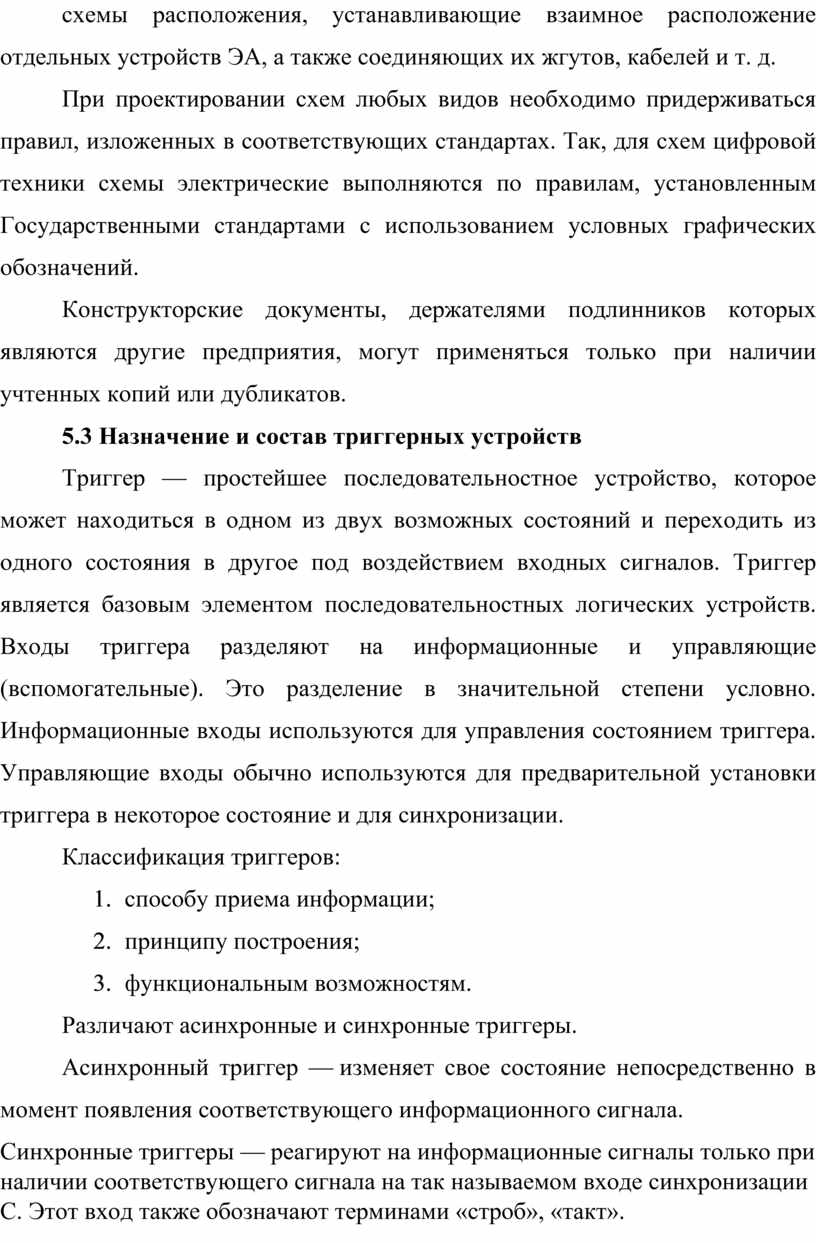

5.3 Назначение и состав триггерных устройств

Триггер — простейшее последовательностное устройство, которое может находиться в одном из двух возможных состояний и переходить из одного состояния в другое под воздействием входных сигналов. Триггер является базовым элементом последовательностных логических устройств. Входы триггера разделяют на информационные и управляющие (вспомогательные). Это разделение в значительной степени условно. Информационные входы используются для управления состоянием триггера. Управляющие входы обычно используются для предварительной установки триггера в некоторое состояние и для синхронизации.

Классификация триггеров:

1.     способу приема информации;

2.     принципу построения;

3.     функциональным возможностям.

Различают асинхронные и синхронные триггеры.

Асинхронный триггер — изменяет свое состояние непосредственно в момент появления соответствующего информационного сигнала.

Синхронные триггеры — реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации C. Этот вход также обозначают терминами «строб», «такт».
