Отчет о производственной практике

Содержание

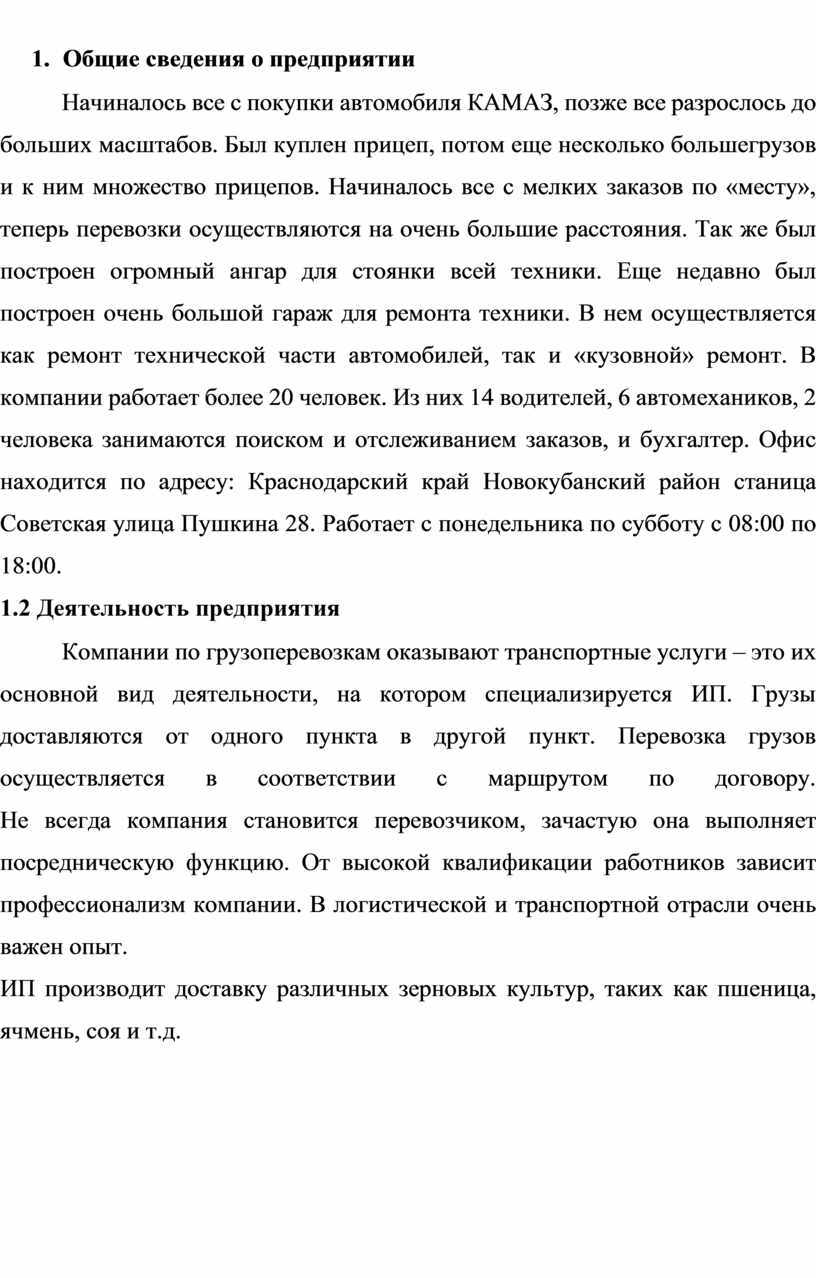

1.     Общие сведения о предприятии

Начиналось все с покупки автомобиля КАМАЗ, позже все разрослось до больших масштабов. Был куплен прицеп, потом еще несколько большегрузов и к ним множество прицепов. Начиналось все с мелких заказов по «месту», теперь перевозки осуществляются на очень большие расстояния. Так же был построен огромный ангар для стоянки всей техники. Еще недавно был построен очень большой гараж для ремонта техники. В нем осуществляется как ремонт технической части автомобилей, так и «кузовной» ремонт. В компании работает более 20 человек. Из них 14 водителей, 6 автомехаников, 2 человека занимаются поиском и отслеживанием заказов, и бухгалтер. Офис находится по адресу: Краснодарский край Новокубанский район станица Советская улица Пушкина 28. Работает с понедельника по субботу с 08:00 по 18:00.

1.2 Деятельность предприятия

Компании по грузоперевозкам оказывают транспортные услуги – это их основной вид деятельности, на котором специализируется ИП. Грузы доставляются от одного пункта в другой пункт. Перевозка грузов осуществляется в соответствии с маршрутом по договору.
Не всегда компания становится перевозчиком, зачастую она выполняет посредническую функцию. От высокой квалификации работников зависит профессионализм компании. В логистической и транспортной отрасли очень важен опыт.

ИП производит доставку различных зерновых культур, таких как пшеница, ячмень, соя и т.д.

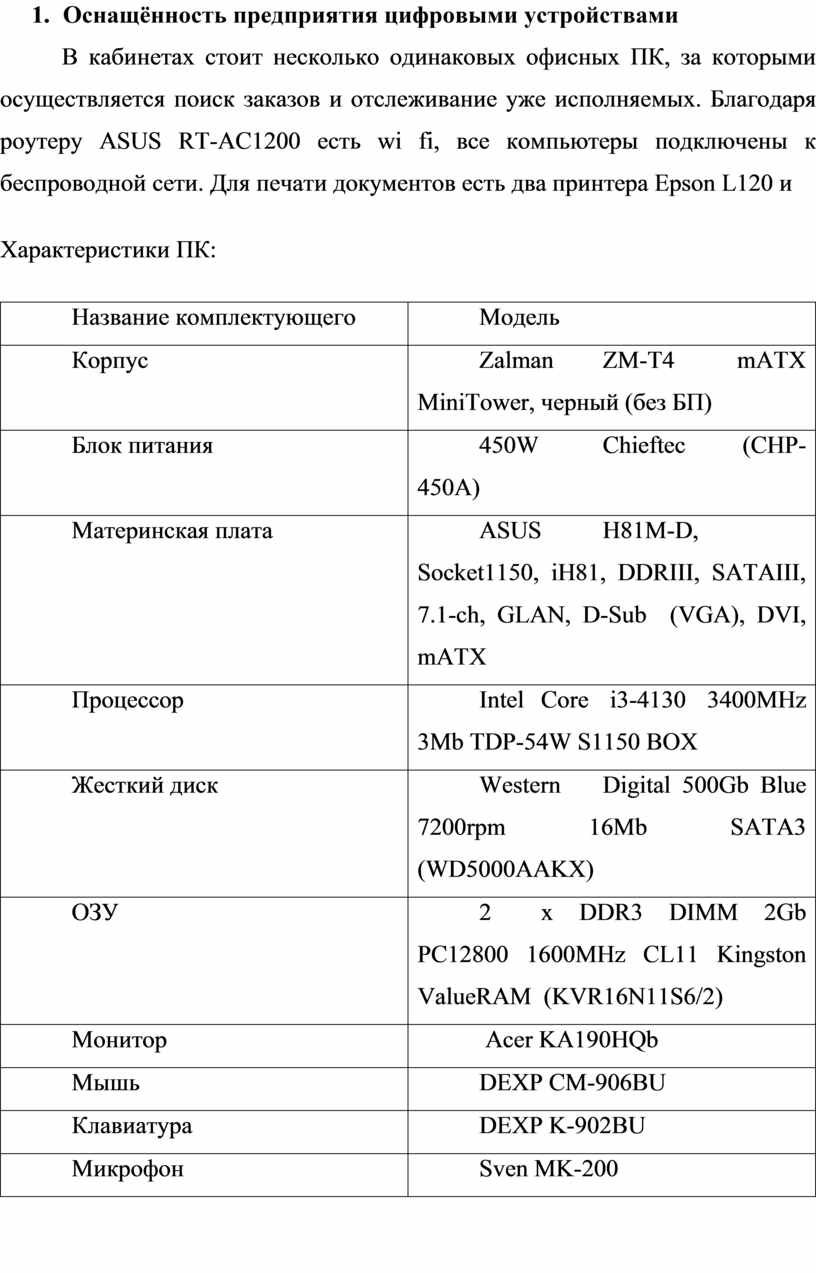

2.     Оснащённость предприятия цифровыми устройствами

В кабинетах стоит несколько одинаковых офисных ПК, за которыми осуществляется поиск заказов и отслеживание уже исполняемых. Благодаря роутеру ASUS RT-AC1200 есть wi fi, все компьютеры подключены к беспроводной сети. Для печати документов есть два принтера Epson L120 и

Характеристики ПК:

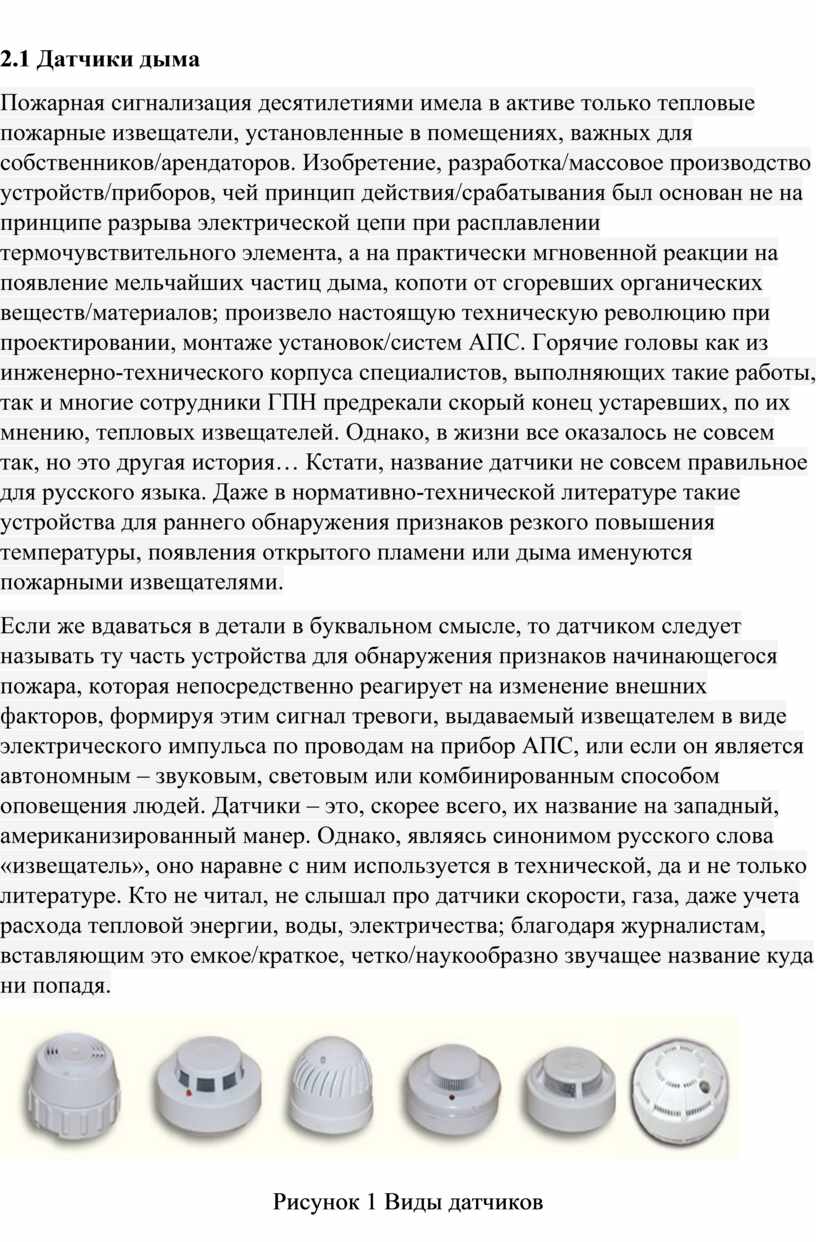

2.1 Датчики дыма

Пожарная сигнализация десятилетиями имела в активе только тепловые пожарные извещатели, установленные в помещениях, важных для собственников/арендаторов. Изобретение, разработка/массовое производство устройств/приборов, чей принцип действия/срабатывания был основан не на принципе разрыва электрической цепи при расплавлении термочувствительного элемента, а на практически мгновенной реакции на появление мельчайших частиц дыма, копоти от сгоревших органических веществ/материалов; произвело настоящую техническую революцию при проектировании, монтаже установок/систем АПС. Горячие головы как из инженерно-технического корпуса специалистов, выполняющих такие работы, так и многие сотрудники ГПН предрекали скорый конец устаревших, по их мнению, тепловых извещателей. Однако, в жизни все оказалось не совсем так, но это другая история… Кстати, название датчики не совсем правильное для русского языка. Даже в нормативно-технической литературе такие устройства для раннего обнаружения признаков резкого повышения температуры, появления открытого пламени или дыма именуются пожарными извещателями.

Если же вдаваться в детали в буквальном смысле, то датчиком следует называть ту часть устройства для обнаружения признаков начинающегося пожара, которая непосредственно реагирует на изменение внешних факторов, формируя этим сигнал тревоги, выдаваемый извещателем в виде электрического импульса по проводам на прибор АПС, или если он является автономным – звуковым, световым или комбинированным способом оповещения людей. Датчики – это, скорее всего, их название на западный, американизированный манер. Однако, являясь синонимом русского слова «извещатель», оно наравне с ним используется в технической, да и не только литературе. Кто не читал, не слышал про датчики скорости, газа, даже учета расхода тепловой энергии, воды, электричества; благодаря журналистам, вставляющим это емкое/краткое, четко/наукообразно звучащее название куда ни попадя.

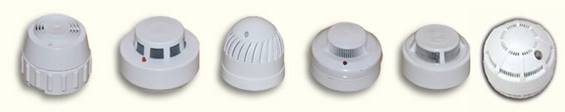

Рисунок 1 Виды датчиков

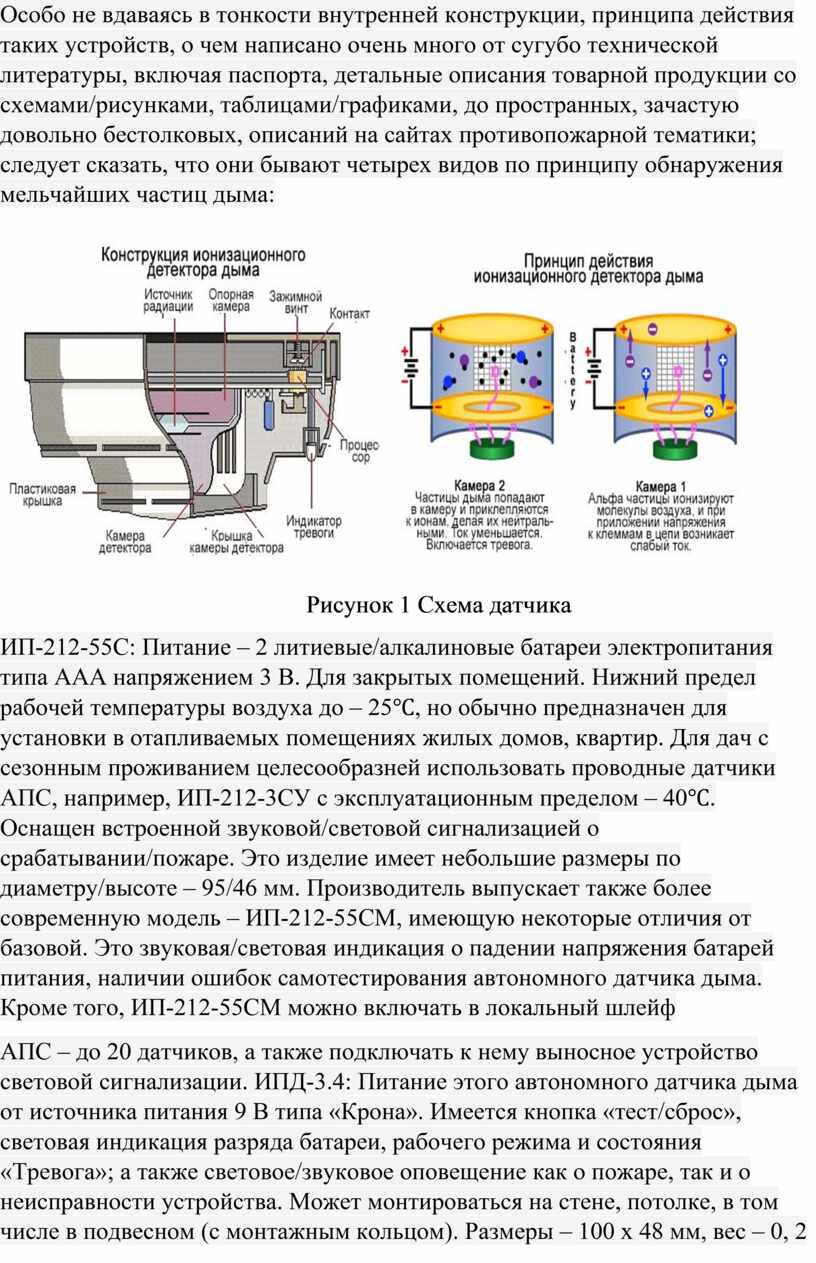

Особо не вдаваясь в тонкости внутренней конструкции, принципа действия таких устройств, о чем написано очень много от сугубо технической литературы, включая паспорта, детальные описания товарной продукции со схемами/рисунками, таблицами/графиками, до пространных, зачастую довольно бестолковых, описаний на сайтах противопожарной тематики; следует сказать, что они бывают четырех видов по принципу обнаружения мельчайших частиц дыма:

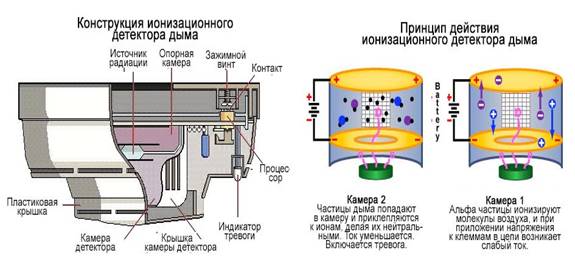

Рисунок 2 Схема датчика

ИП-212-55С: Питание – 2 литиевые/алкалиновые батареи электропитания типа ААА напряжением 3 В. Для закрытых помещений. Нижний предел рабочей температуры воздуха до – 25℃, но обычно предназначен для установки в отапливаемых помещениях жилых домов, квартир. Для дач с сезонным проживанием целесообразней использовать проводные датчики АПС, например, ИП-212-3СУ с эксплуатационным пределом – 40℃. Оснащен встроенной звуковой/световой сигнализацией о срабатывании/пожаре. Это изделие имеет небольшие размеры по диаметру/высоте – 95/46 мм. Производитель выпускает также более современную модель – ИП-212-55СМ, имеющую некоторые отличия от базовой. Это звуковая/световая индикация о падении напряжения батарей питания, наличии ошибок самотестирования автономного датчика дыма. Кроме того, ИП-212-55СМ можно включать в локальный шлейф

АПС – до 20 датчиков, а также подключать к нему выносное устройство световой сигнализации. ИПД-3.4: Питание этого автономного датчика дыма от источника питания 9 В типа «Крона». Имеется кнопка «тест/сброс», световая индикация разряда батареи, рабочего режима и состояния «Тревога»; а также световое/звуковое оповещение как о пожаре, так и о неисправности устройства. Может монтироваться на стене, потолке, в том числе в подвесном (с монтажным кольцом). Размеры – 100 х 48 мм, вес – 0, 2 кг. Защита от пыли, влаги – IP Уровень громкости звука в режиме «Пожар» – 85 дБ. Можно объединять в шлейф ПС – до 10 шт. ИП-212-50М: А также ИП-212-50М2/ 112 и 142 – это модели с улучшенными характеристиками. Размеры – 95 х 50 мм, вес – 200 г. Уровень громкости тревожного сигнала – 85 дБ. Питание – 9 В от одной батареи, аналогичной «Кроне».

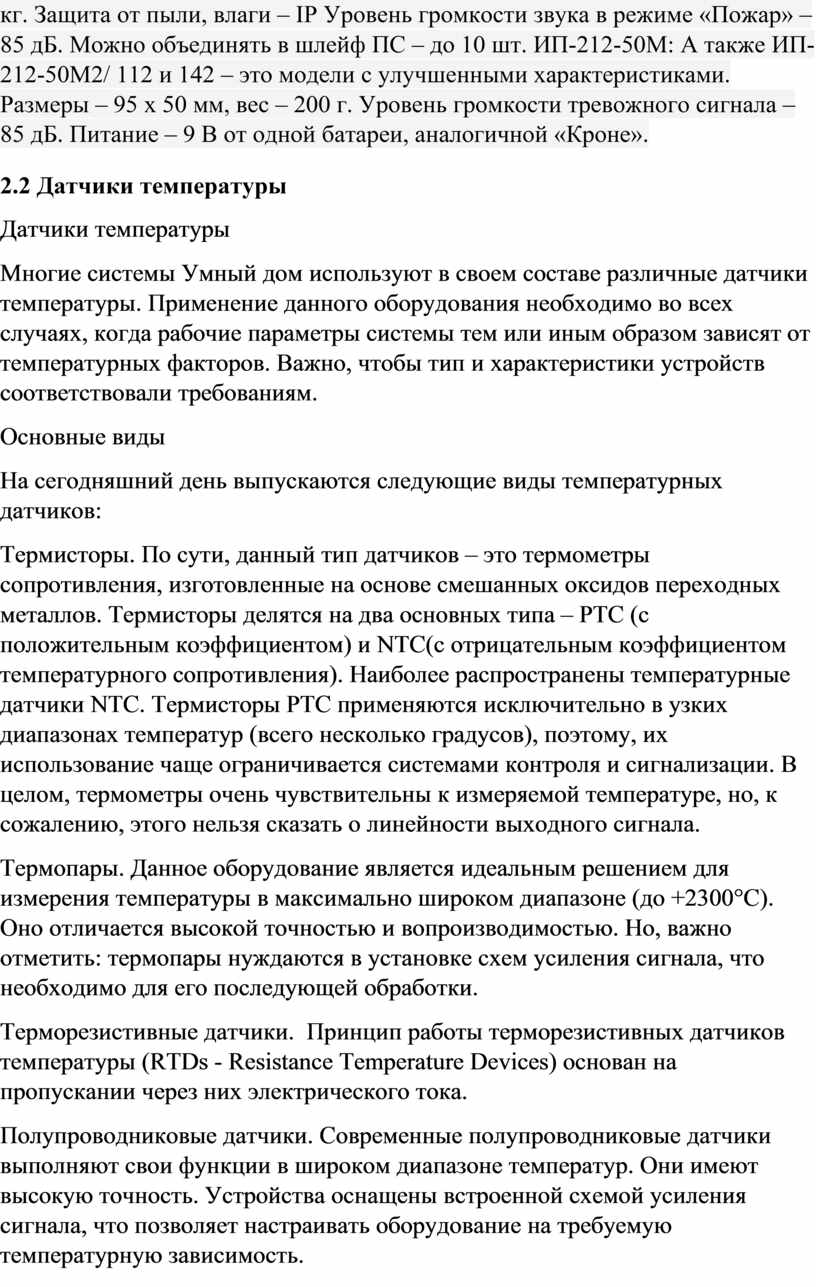

2.2 Датчики температуры

Датчики температуры

Многие системы Умный дом используют в своем составе различные датчики температуры. Применение данного оборудования необходимо во всех случаях, когда рабочие параметры системы тем или иным образом зависят от температурных факторов. Важно, чтобы тип и характеристики устройств соответствовали требованиям.

Основные виды

На сегодняшний день выпускаются следующие виды температурных датчиков:

Термисторы. По сути, данный тип датчиков – это термометры сопротивления, изготовленные на основе смешанных оксидов переходных металлов. Термисторы делятся на два основных типа – PTC (с положительным коэффициентом) и NTC(с отрицательным коэффициентом температурного сопротивления). Наиболее распространены температурные датчики NTC. Термисторы РТС применяются исключительно в узких диапазонах температур (всего несколько градусов), поэтому, их использование чаще ограничивается системами контроля и сигнализации. В целом, термометры очень чувствительны к измеряемой температуре, но, к сожалению, этого нельзя сказать о линейности выходного сигнала.

Термопары. Данное оборудование является идеальным решением для измерения температуры в максимально широком диапазоне (до +2300°С). Оно отличается высокой точностью и вопроизводимостью. Но, важно отметить: термопары нуждаются в установке схем усиления сигнала, что необходимо для его последующей обработки.

Терморезистивные датчики.  Принцип работы терморезистивных датчиков температуры (RTDs - Resistance Temperature Devices) основан на пропускании через них электрического тока.

Полупроводниковые датчики. Современные полупроводниковые датчики выполняют свои функции в широком диапазоне температур. Они имеют высокую точность. Устройства оснащены встроенной схемой усиления сигнала, что позволяет настраивать оборудование на требуемую температурную зависимость.

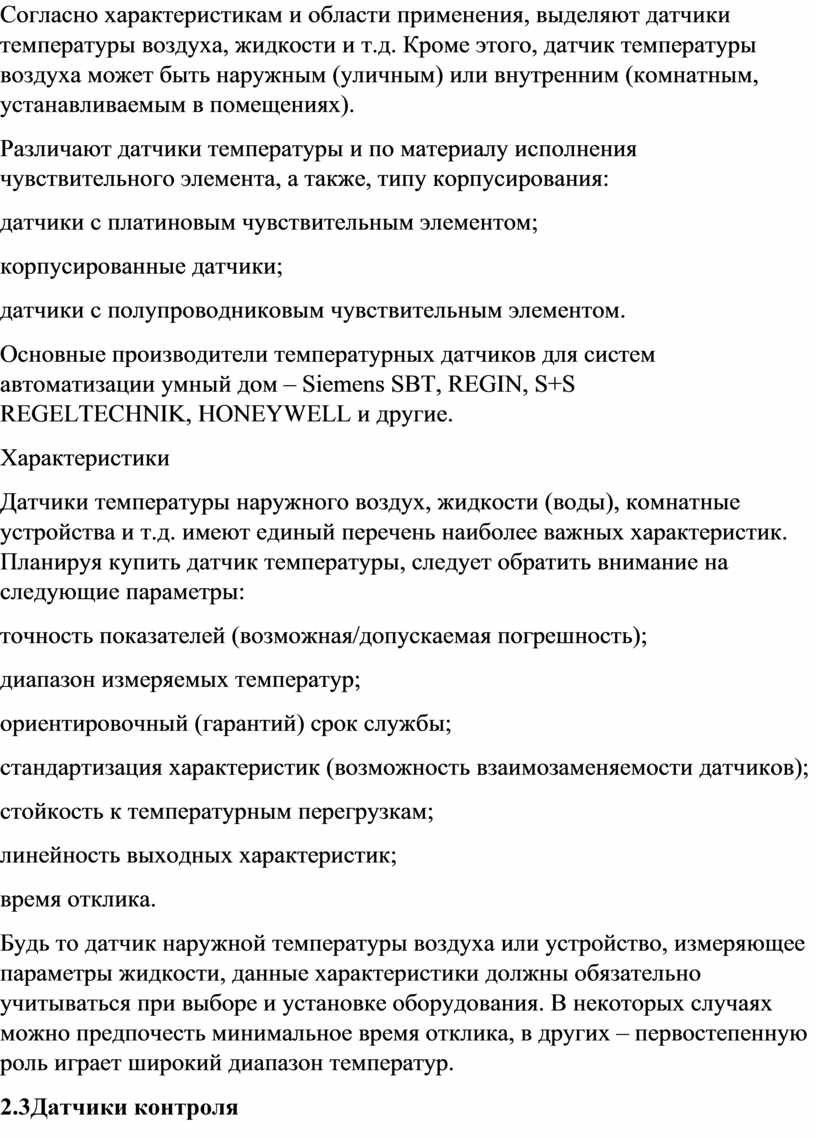

Согласно характеристикам и области применения, выделяют датчики температуры воздуха, жидкости и т.д. Кроме этого, датчик температуры воздуха может быть наружным (уличным) или внутренним (комнатным, устанавливаемым в помещениях).

Различают датчики температуры и по материалу исполнения чувствительного элемента, а также, типу корпусирования:

датчики с платиновым чувствительным элементом;

корпусированные датчики;

датчики с полупроводниковым чувствительным элементом.

Основные производители температурных датчиков для систем автоматизации умный дом – Siemens SBT, REGIN, S+S REGELTECHNIK, HONEYWELL и другие.

Характеристики

Датчики температуры наружного воздух, жидкости (воды), комнатные устройства и т.д. имеют единый перечень наиболее важных характеристик. Планируя купить датчик температуры, следует обратить внимание на следующие параметры:

точность показателей (возможная/допускаемая погрешность);

диапазон измеряемых температур;

ориентировочный (гарантий) срок службы;

стандартизация характеристик (возможность взаимозаменяемости датчиков);

стойкость к температурным перегрузкам;

линейность выходных характеристик;

время отклика.

Будь то датчик наружной температуры воздуха или устройство, измеряющее параметры жидкости, данные характеристики должны обязательно учитываться при выборе и установке оборудования. В некоторых случаях можно предпочесть минимальное время отклика, в других – первостепенную роль играет широкий диапазон температур.

2.3Датчики контроля

Контрольно-измерительные средства для прямоходных механизмов

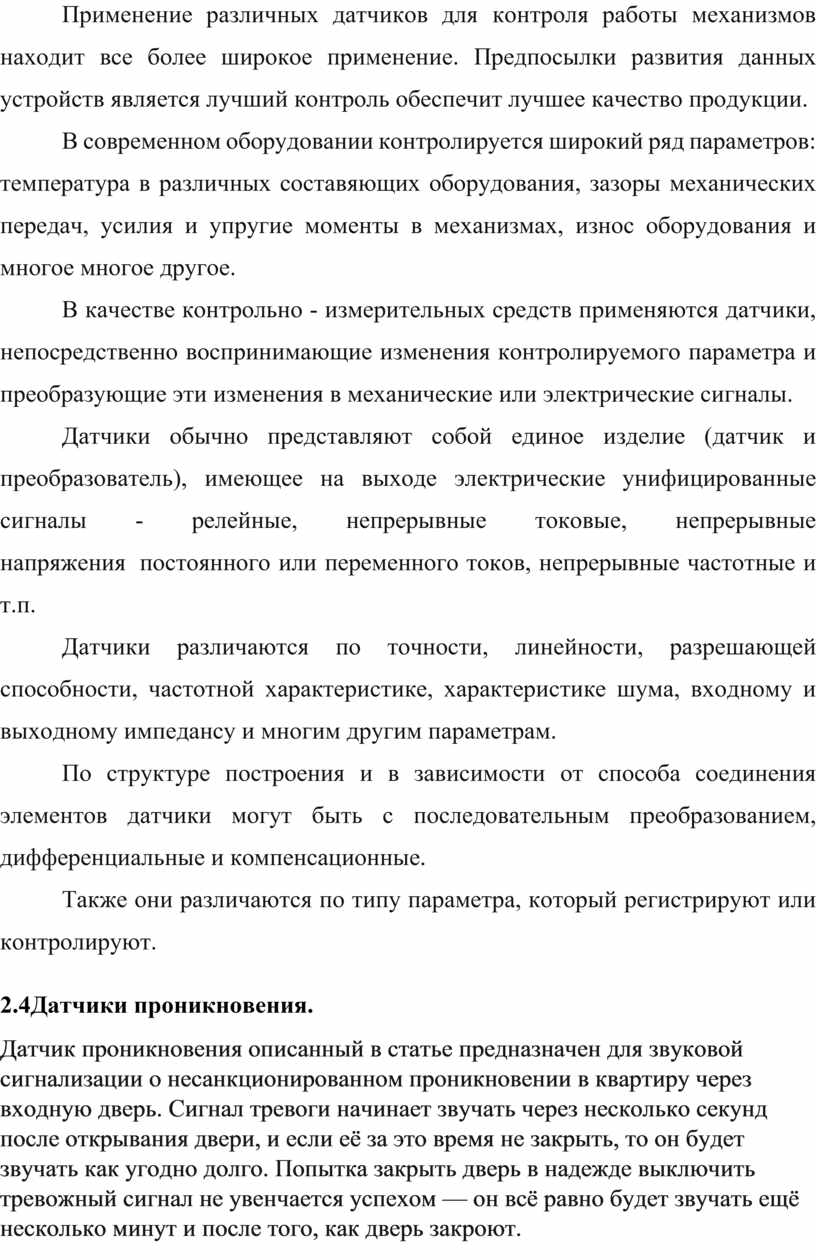

Применение различных датчиков для контроля работы механизмов находит все более широкое применение. Предпосылки развития данных устройств является лучший контроль обеспечит лучшее качество продукции.

В современном оборудовании контролируется широкий ряд параметров: температура в различных составяющих оборудования, зазоры механических передач, усилия и упругие моменты в механизмах, износ оборудования и многое многое другое.

В качестве контрольно - измерительных средств применяются датчики, непосредственно воспринимающие изменения контролируемого параметра и преобразующие эти изменения в механические или электрические сигналы.

Датчики обычно представляют собой единое изделие (датчик и преобразователь), имеющее на выходе электрические унифицированные сигналы - релейные, непрерывные токовые, непрерывные напряжения  постоянного или переменного токов, непрерывные частотные и т.п.

Датчики различаются по точности, линейности, разрешающей способности, частотной характеристике, характеристике шума, входному и выходному импедансу и многим другим параметрам.

По структуре построения и в зависимости от способа соединения элементов датчики могут быть с последовательным преобразованием, дифференциальные и компенсационные.

Также они различаются по типу параметра, который регистрируют или контролируют.

2.4Датчики проникновения.

Датчик проникновения описанный в статье предназначен для звуковой сигнализации о несанкционированном проникновении в квартиру через входную дверь. Сигнал тревоги начинает звучать через несколько секунд после открывания двери, и если её за это время не закрыть, то он будет звучать как угодно долго. Попытка закрыть дверь в надежде выключить тревожный сигнал не увенчается успехом — он всё равно будет звучать ещё несколько минут и после того, как дверь закроют.

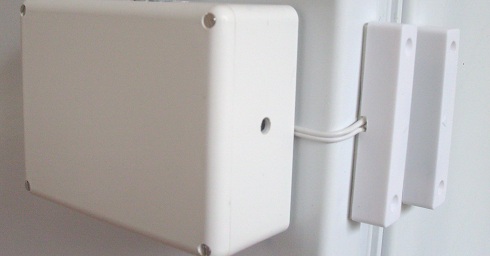

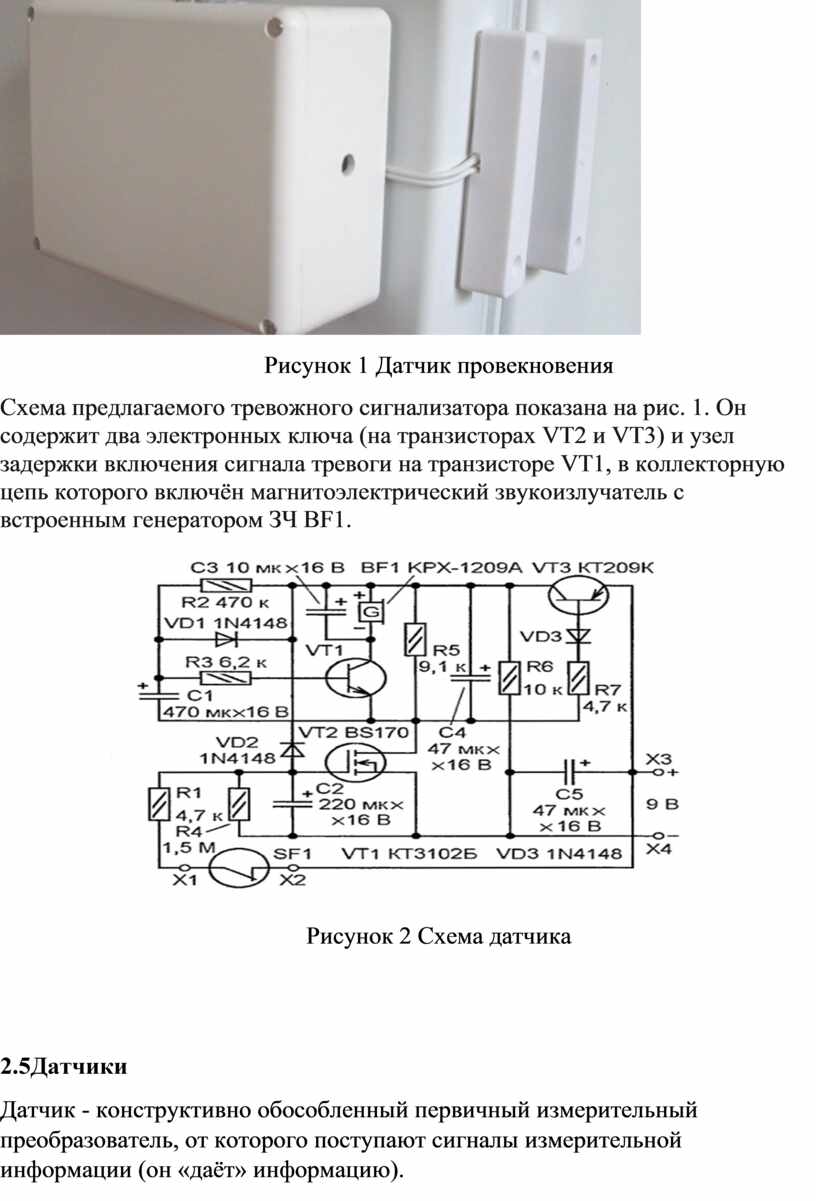

Рисунок 3 Датчик провекновения

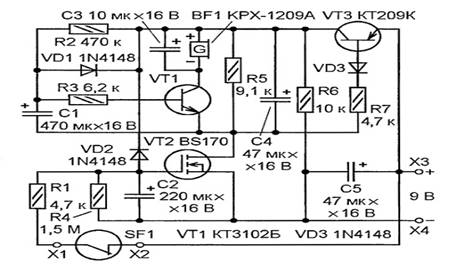

Схема предлагаемого тревожного сигнализатора показана на рис. 1. Он содержит два электронных ключа (на транзисторах VT2 и VT3) и узел задержки включения сигнала тревоги на транзисторе VT1, в коллекторную цепь которого включён магнитоэлектрический звукоизлучатель с встроенным генератором ЗЧ BF1.

Рисунок 4 Схема датчика

2.5Датчики

Датчик - конструктивно обособленный первичный измерительный преобразователь, от которого поступают сигналы измерительной информации (он «даёт» информацию).

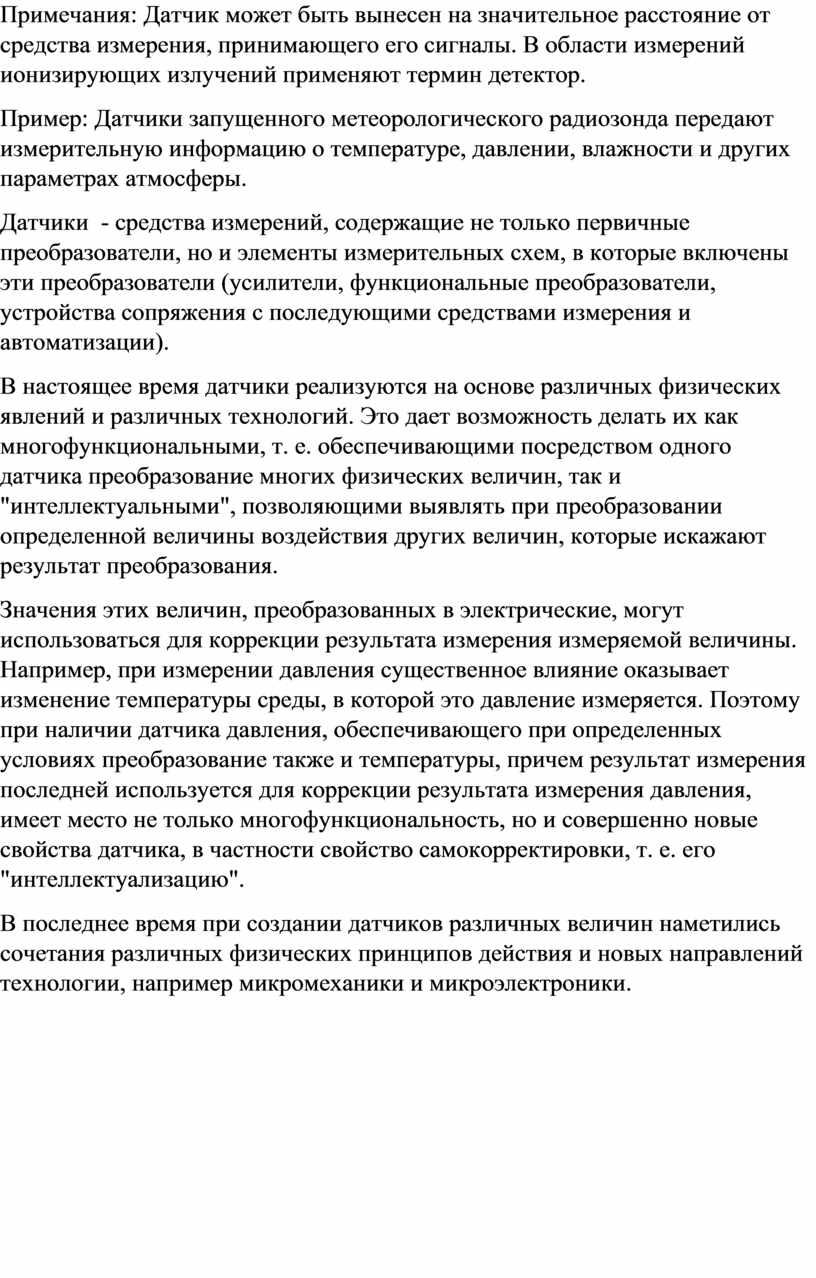

Примечания: Датчик может быть вынесен на значительное расстояние от средства измерения, принимающего его сигналы. В области измерений ионизирующих излучений применяют термин детектор.

Пример: Датчики запущенного метеорологического радиозонда передают измерительную информацию о температуре, давлении, влажности и других параметрах атмосферы.

Датчики  - средства измерений, содержащие не только первичные преобразователи, но и элементы измерительных схем, в которые включены эти преобразователи (усилители, функциональные преобразователи, устройства сопряжения с последующими средствами измерения и автоматизации).

В настоящее время датчики реализуются на основе различных физических явлений и различных технологий. Это дает возможность делать их как многофункциональными, т. е. обеспечивающими посредством одного датчика преобразование многих физических величин, так и "интеллектуальными", позволяющими выявлять при преобразовании определенной величины воздействия других величин, которые искажают результат преобразования.

Значения этих величин, преобразованных в электрические, могут использоваться для коррекции результата измерения измеряемой величины. Например, при измерении давления существенное влияние оказывает изменение температуры среды, в которой это давление измеряется. Поэтому при наличии датчика давления, обеспечивающего при определенных условиях преобразование также и температуры, причем результат измерения последней используется для коррекции результата измерения давления, имеет место не только многофункциональность, но и совершенно новые свойства датчика, в частности свойство самокорректировки, т. е. его "интеллектуализацию".

В последнее время при создании датчиков различных величин наметились сочетания различных физических принципов действия и новых направлений технологии, например микромеханики и микроэлектроники.

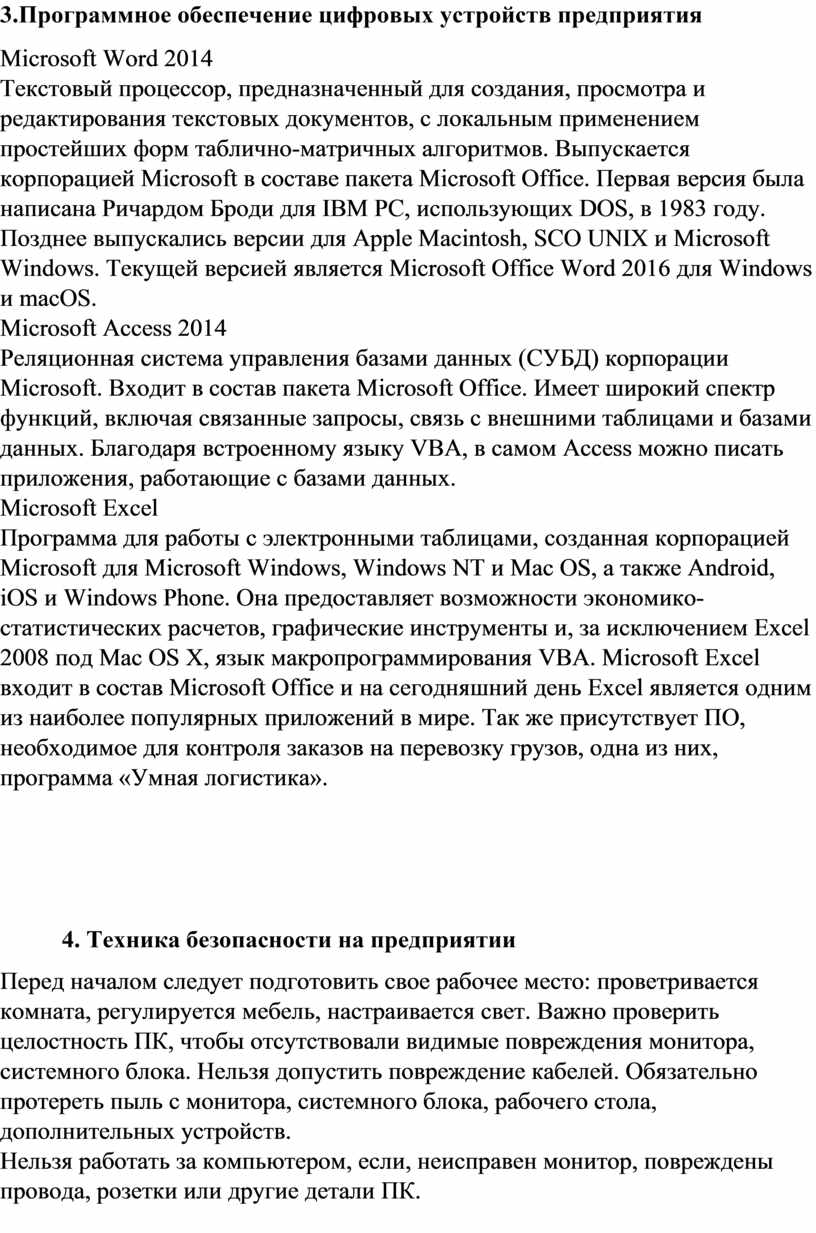

3.Программное обеспечение цифровых устройств предприятия

Microsoft Word 2014

Текстовый процессор, предназначенный для создания, просмотра и редактирования текстовых документов, с локальным применением простейших форм таблично-матричных алгоритмов. Выпускается корпорацией Microsoft в составе пакета Microsoft Office. Первая версия была написана Ричардом Броди для IBM PC, использующих DOS, в 1983 году. Позднее выпускались версии для Apple Macintosh, SCO UNIX и Microsoft Windows. Текущей версией является Microsoft Office Word 2016 для Windows и macOS.

Microsoft Access 2014

Реляционная система управления базами данных (СУБД) корпорации Microsoft. Входит в состав пакета Microsoft Office. Имеет широкий спектр функций, включая связанные запросы, связь с внешними таблицами и базами данных. Благодаря встроенному языку VBA, в самом Access можно писать приложения, работающие с базами данных.

Microsoft Excel

Программа для работы с электронными таблицами, созданная корпорацией Microsoft для Microsoft Windows, Windows NT и Mac OS, а также Android, iOS и Windows Phone. Она предоставляет возможности экономико- статистических расчетов, графические инструменты и, за исключением Excel 2008 под Mac OS X, язык макропрограммирования VBA. Microsoft Excel входит в состав Microsoft Office и на сегодняшний день Excel является одним из наиболее популярных приложений в мире. Так же присутствует ПО, необходимое для контроля заказов на перевозку грузов, одна из них, программа «Умная логистика».

4. Техника безопасности на предприятии

Перед началом следует подготовить свое рабочее место: проветривается комната, регулируется мебель, настраивается свет. Важно проверить целостность ПК, чтобы отсутствовали видимые повреждения монитора, системного блока. Нельзя допустить повреждение кабелей. Обязательно протереть пыль с монитора, системного блока, рабочего стола, дополнительных устройств.

Нельзя работать за компьютером, если, неисправен монитор, повреждены провода, розетки или другие детали ПК.

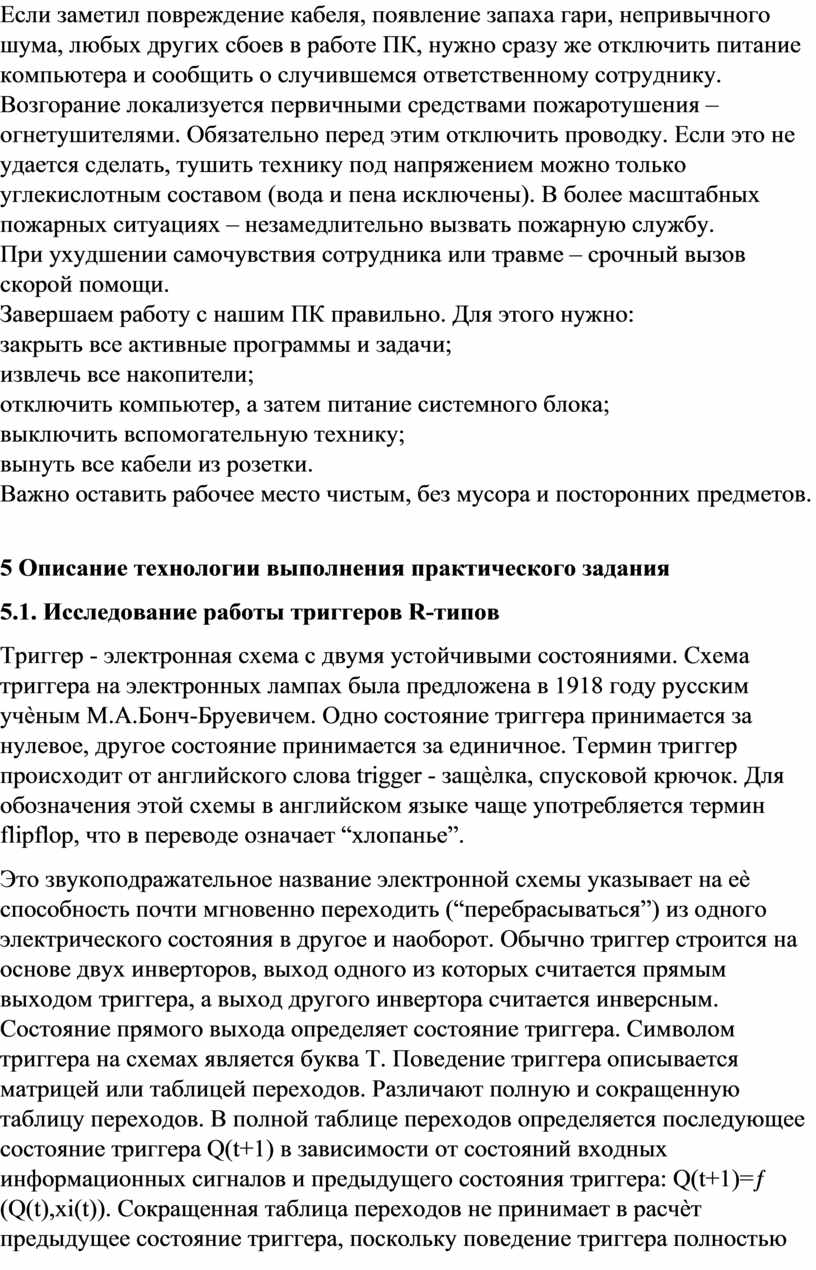

Если заметил повреждение кабеля, появление запаха гари, непривычного шума, любых других сбоев в работе ПК, нужно сразу же отключить питание компьютера и сообщить о случившемся ответственному сотруднику.

Возгорание локализуется первичными средствами пожаротушения – огнетушителями. Обязательно перед этим отключить проводку. Если это не удается сделать, тушить технику под напряжением можно только углекислотным составом (вода и пена исключены). В более масштабных пожарных ситуациях – незамедлительно вызвать пожарную службу.

При ухудшении самочувствия сотрудника или травме – срочный вызов скорой помощи.

Завершаем работу с нашим ПК правильно. Для этого нужно:

закрыть все активные программы и задачи;

извлечь все накопители;

отключить компьютер, а затем питание системного блока;

выключить вспомогательную технику;

вынуть все кабели из розетки.

Важно оставить рабочее место чистым, без мусора и посторонних предметов.

5 Описание технологии выполнения практического задания

5.1. Исследование работы триггеров R-типов

Триггер - электронная схема с двумя устойчивыми состояниями. Схема триггера на электронных лампах была предложена в 1918 году русским учѐным М.А.Бонч-Бруевичем. Одно состояние триггера принимается за нулевое, другое состояние принимается за единичное. Термин триггер происходит от английского слова trigger - защѐлка, спусковой крючок. Для обозначения этой схемы в английском языке чаще употребляется термин flipflop, что в переводе означает “хлопанье”.

Это звукоподражательное название электронной схемы указывает на еѐ способность почти мгновенно переходить (“перебрасываться”) из одного электрического состояния в другое и наоборот. Обычно триггер строится на основе двух инверторов, выход одного из которых считается прямым выходом триггера, а выход другого инвертора считается инверсным. Состояние прямого выхода определяет состояние триггера. Символом триггера на схемах является буква T. Поведение триггера описывается матрицей или таблицей переходов. Различают полную и сокращенную таблицу переходов. В полной таблице переходов определяется последующее состояние триггера Q(t+1) в зависимости от состояний входных информационных сигналов и предыдущего состояния триггера: Q(t+1)=ƒ (Q(t),xi(t)). Сокращенная таблица переходов не принимает в расчѐт предыдущее состояние триггера, поскольку поведение триггера полностью определяется состоянием входных сигналов. У триггера различают информационные входы и входы синхронизации, помечаемые символом C (от слова Clock).

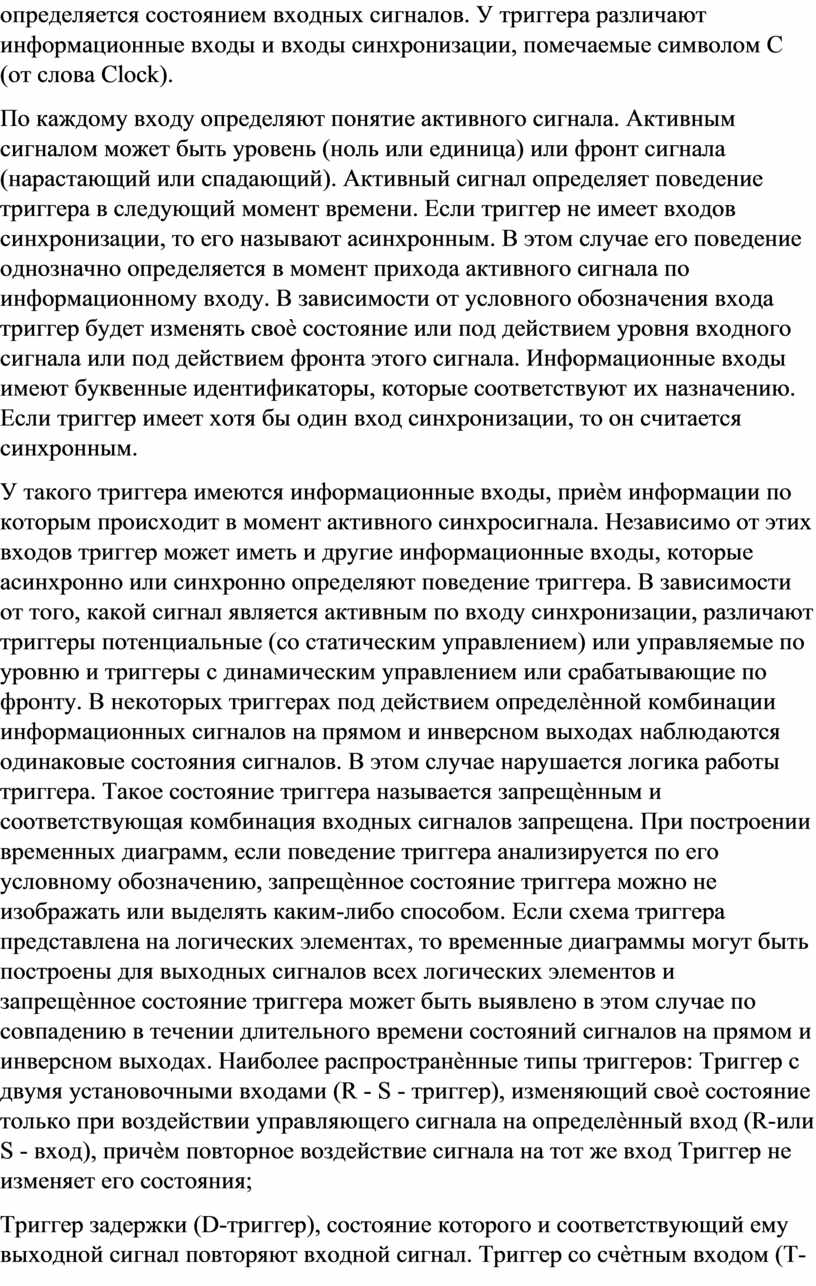

По каждому входу определяют понятие активного сигнала. Активным сигналом может быть уровень (ноль или единица) или фронт сигнала (нарастающий или спадающий). Активный сигнал определяет поведение триггера в следующий момент времени. Если триггер не имеет входов синхронизации, то его называют асинхронным. В этом случае его поведение однозначно определяется в момент прихода активного сигнала по информационному входу. В зависимости от условного обозначения входа триггер будет изменять своѐ состояние или под действием уровня входного сигнала или под действием фронта этого сигнала. Информационные входы имеют буквенные идентификаторы, которые соответствуют их назначению. Если триггер имеет хотя бы один вход синхронизации, то он считается синхронным.

У такого триггера имеются информационные входы, приѐм информации по которым происходит в момент активного синхросигнала. Независимо от этих входов триггер может иметь и другие информационные входы, которые асинхронно или синхронно определяют поведение триггера. В зависимости от того, какой сигнал является активным по входу синхронизации, различают триггеры потенциальные (со статическим управлением) или управляемые по уровню и триггеры с динамическим управлением или срабатывающие по фронту. В некоторых триггерах под действием определѐнной комбинации информационных сигналов на прямом и инверсном выходах наблюдаются одинаковые состояния сигналов. В этом случае нарушается логика работы триггера. Такое состояние триггера называется запрещѐнным и соответствующая комбинация входных сигналов запрещена. При построении временных диаграмм, если поведение триггера анализируется по его условному обозначению, запрещѐнное состояние триггера можно не изображать или выделять каким-либо способом. Если схема триггера представлена на логических элементах, то временные диаграммы могут быть построены для выходных сигналов всех логических элементов и запрещѐнное состояние триггера может быть выявлено в этом случае по совпадению в течении длительного времени состояний сигналов на прямом и инверсном выходах. Наиболее распространѐнные типы триггеров: Триггер с двумя установочными входами (R - S - триггер), изменяющий своѐ состояние только при воздействии управляющего сигнала на определѐнный вход (R-или S - вход), причѐм повторное воздействие сигнала на тот же вход Триггер не изменяет его состояния;

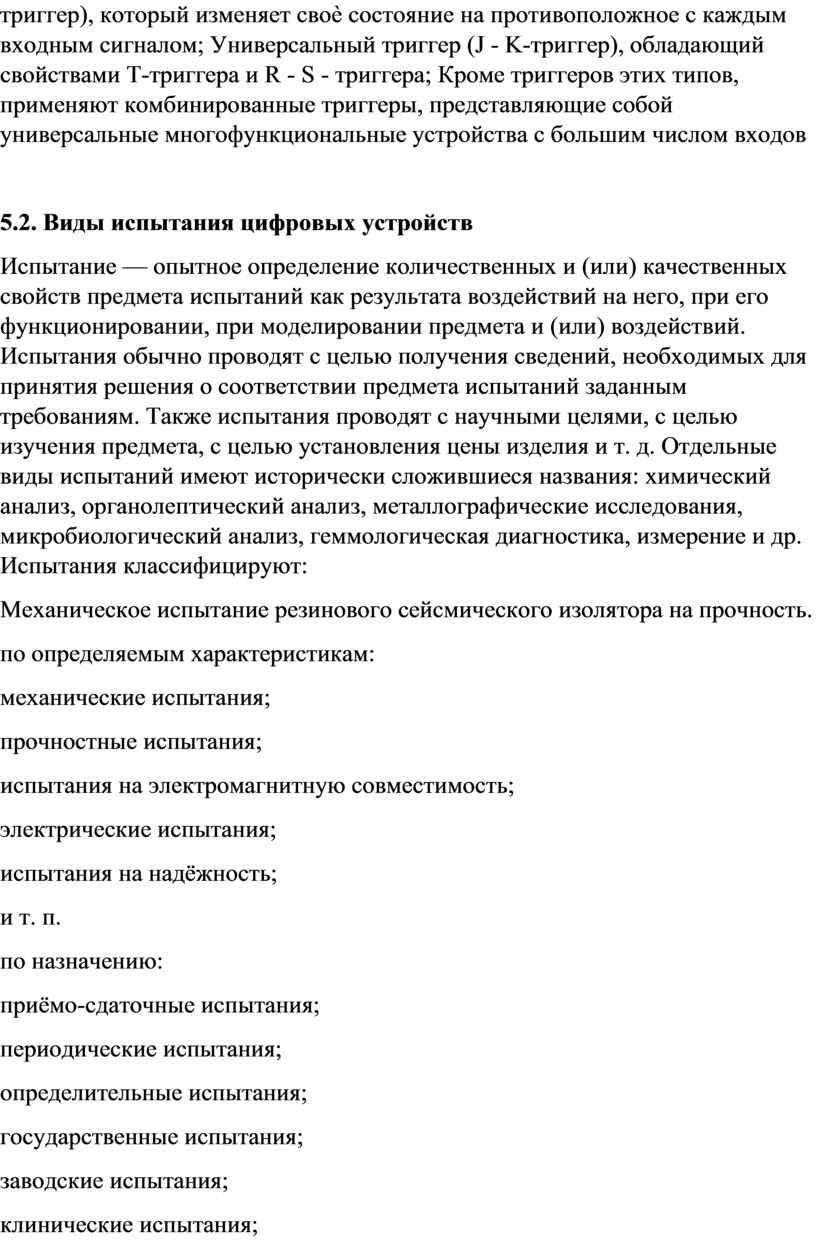

Триггер задержки (D-триггер), состояние которого и соответствующий ему выходной сигнал повторяют входной сигнал. Триггер со счѐтным входом (Т-триггер), который изменяет своѐ состояние на противоположное с каждым входным сигналом; Универсальный триггер (J - K-триггер), обладающий свойствами Т-триггера и R - S - триггера; Кроме триггеров этих типов, применяют комбинированные триггеры, представляющие собой универсальные многофункциональные устройства с большим числом входов

5.2. Виды испытания цифровых устройств

Испытание — опытное определение количественных и (или) качественных свойств предмета испытаний как результата воздействий на него, при его функционировании, при моделировании предмета и (или) воздействий. Испытания обычно проводят с целью получения сведений, необходимых для принятия решения о соответствии предмета испытаний заданным требованиям. Также испытания проводят с научными целями, с целью изучения предмета, с целью установления цены изделия и т. д. Отдельные виды испытаний имеют исторически сложившиеся названия: химический анализ, органолептический анализ, металлографические исследования, микробиологический анализ, геммологическая диагностика, измерение и др. Испытания классифицируют:

Механическое испытание резинового сейсмического изолятора на прочность.

по определяемым характеристикам:

механические испытания;

прочностные испытания;

испытания на электромагнитную совместимость;

электрические испытания;

испытания на надёжность;

и т. п.

по назначению:

приёмо-сдаточные испытания;

периодические испытания;

определительные испытания;

государственные испытания;

заводские испытания;

клинические испытания;

и т. п.

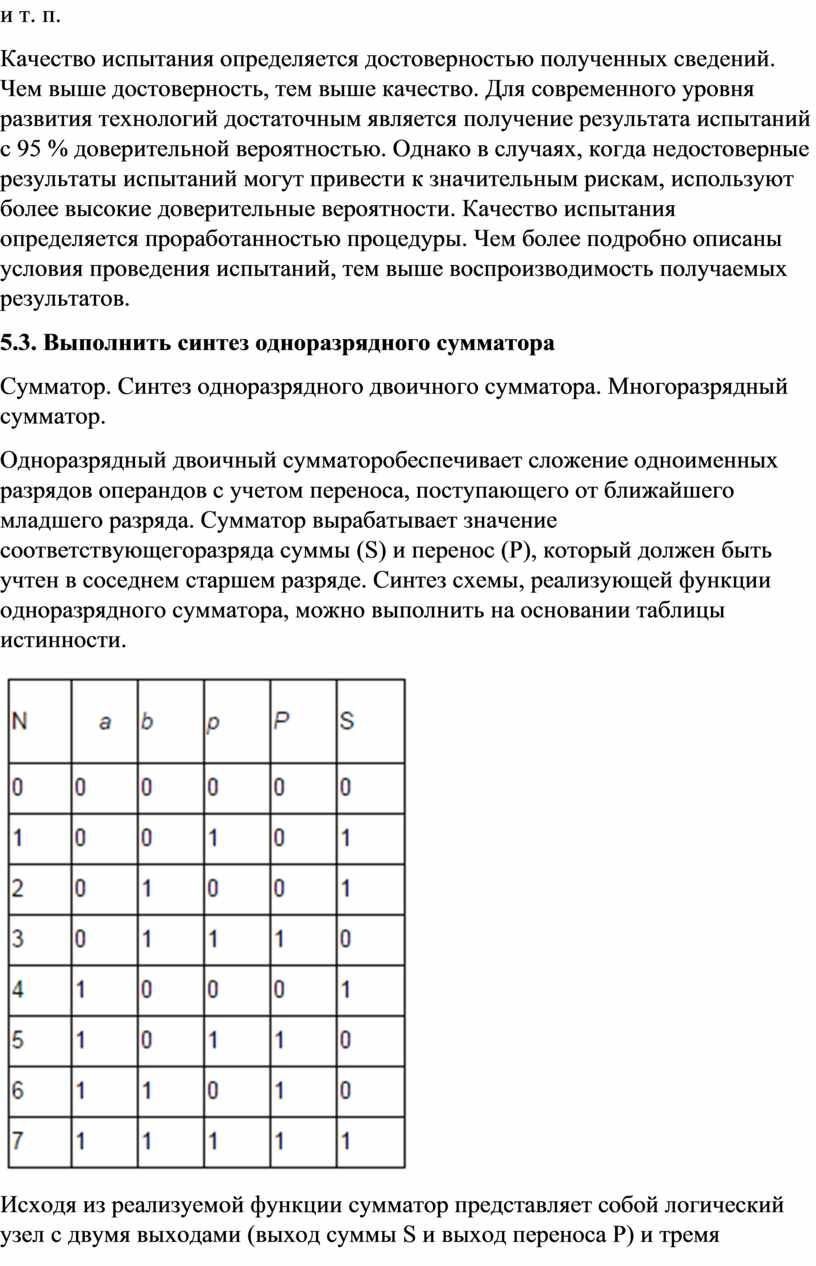

Качество испытания определяется достоверностью полученных сведений. Чем выше достоверность, тем выше качество. Для современного уровня развития технологий достаточным является получение результата испытаний с 95 % доверительной вероятностью. Однако в случаях, когда недостоверные результаты испытаний могут привести к значительным рискам, используют более высокие доверительные вероятности. Качество испытания определяется проработанностью процедуры. Чем более подробно описаны условия проведения испытаний, тем выше воспроизводимость получаемых результатов.

5.3. Выполнить синтез одноразрядного сумматора

Сумматор. Синтез одноразрядного двоичного сумматора. Многоразрядный сумматор.

Одноразрядный двоичный сумматоробеспечивает сложение одноименных разрядов операндов с учетом переноса, поступающего от ближайшего младшего разряда. Сумматор вырабатывает значение соответствующегоразряда суммы (S) и перенос (P), который должен быть учтен в соседнем старшем разряде. Синтез схемы, реализующей функции одноразрядного сумматора, можно выполнить на основании таблицы истинности.

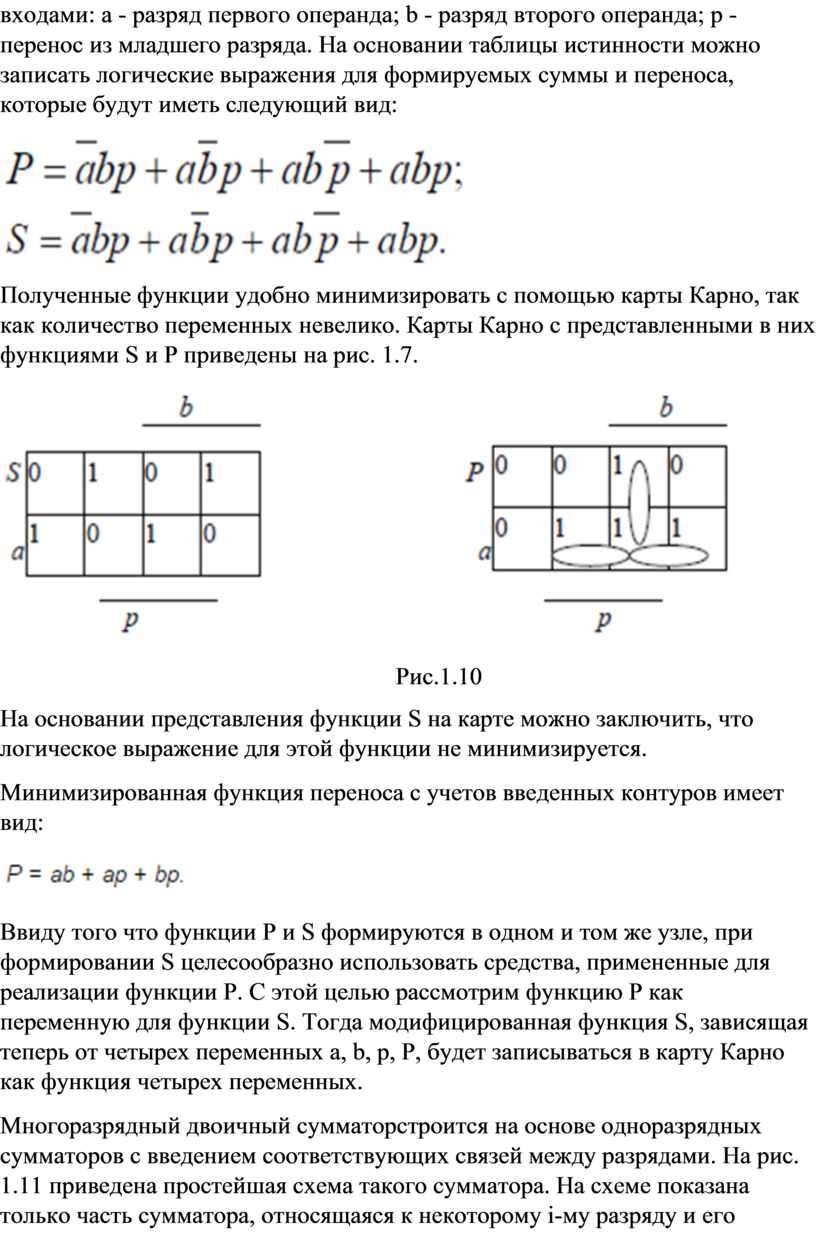

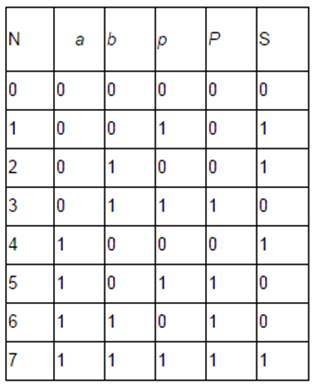

Исходя из реализуемой функции сумматор представляет собой логический узел с двумя выходами (выход суммы S и выход переноса Р) и тремя входами: а - разряд первого операнда; b - разряд второго операнда; р - перенос из младшего разряда. На основании таблицы истинности можно записать логические выражения для формируемых суммы и переноса, которые будут иметь следующий вид:

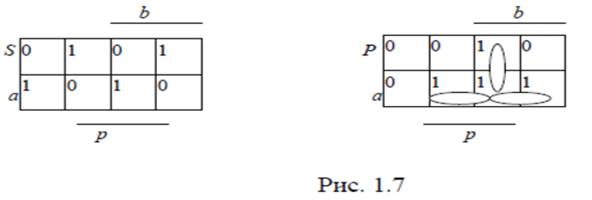

Полученные функции удобно минимизировать с помощью карты Карно, так как количество переменных невелико. Карты Карно с представленными в них функциями S и P приведены на рис. 1.7.

Рис.1.10

На основании представления функции S на карте можно заключить, что логическое выражение для этой функции не минимизируется.

Минимизированная функция переноса с учетов введенных контуров имеет вид:

Ввиду того что функции P и S формируются в одном и том же узле, при формировании S целесообразно использовать средства, примененные для реализации функции Р. С этой целью рассмотрим функцию Р как переменную для функции S. Тогда модифицированная функция S, зависящая теперь от четырех переменных a, b, p, P, будет записываться в карту Карно как функция четырех переменных.

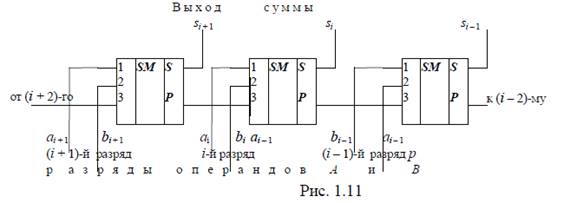

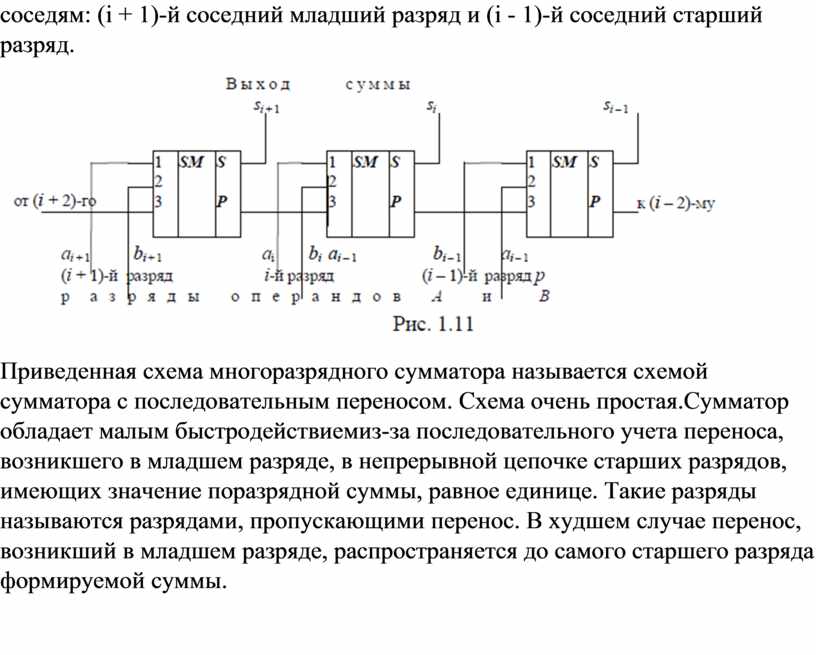

Многоразрядный двоичный сумматорстроится на основе одноразрядных сумматоров с введением соответствующих связей между разрядами. На рис. 1.11 приведена простейшая схема такого сумматора. На схеме показана только часть сумматора, относящаяся к некоторому i-му разряду и его соседям: (i + 1)-й соседний младший разряд и (i - 1)-й соседний старший разряд.

Приведенная схема многоразрядного сумматора называется схемой сумматора с последовательным переносом. Схема очень простая.Сумматор обладает малым быстродействиемиз-за последовательного учета переноса, возникшего в младшем разряде, в непрерывной цепочке старших разрядов, имеющих значение поразрядной суммы, равное единице. Такие разряды называются разрядами, пропускающими перенос. В худшем случае перенос, возникший в младшем разряде, распространяется до самого старшего разряда формируемой суммы.
