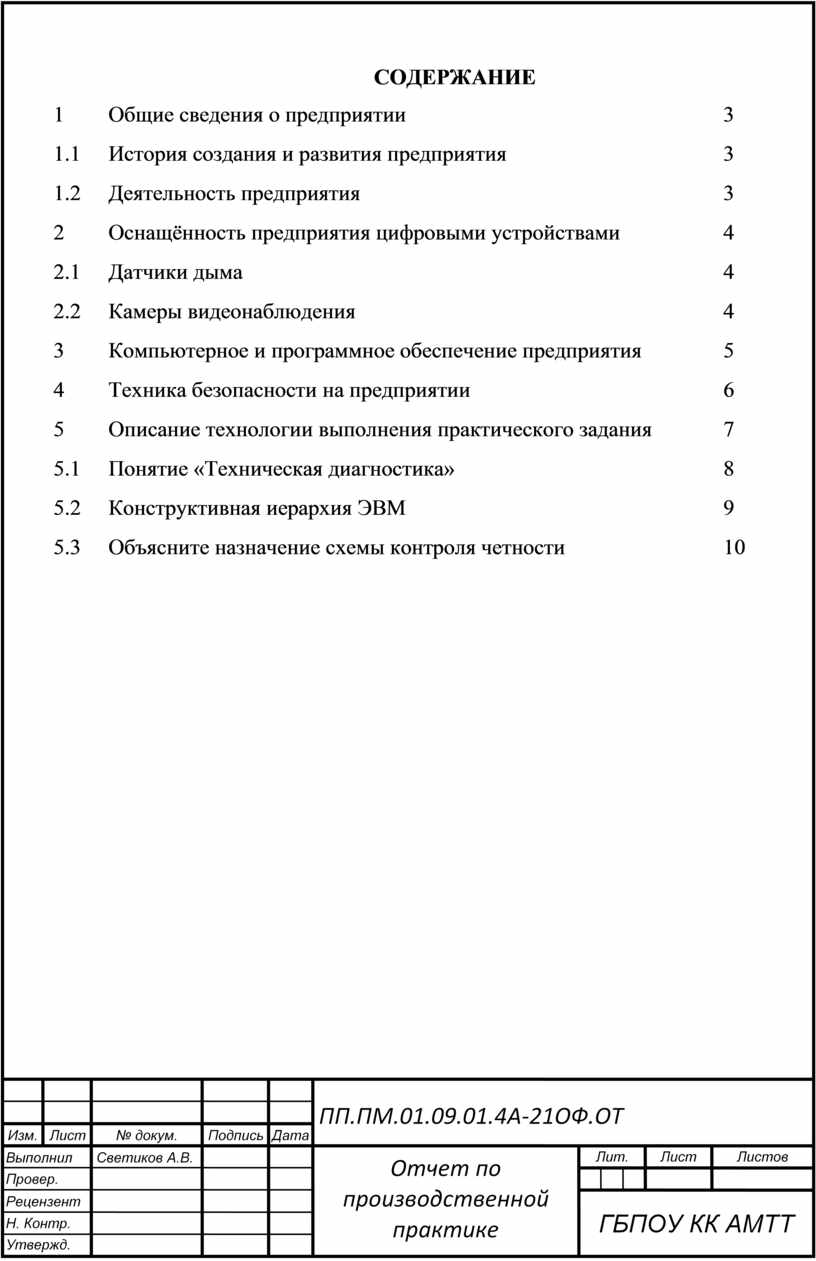

Содержание

1       Общие сведения о предприятии

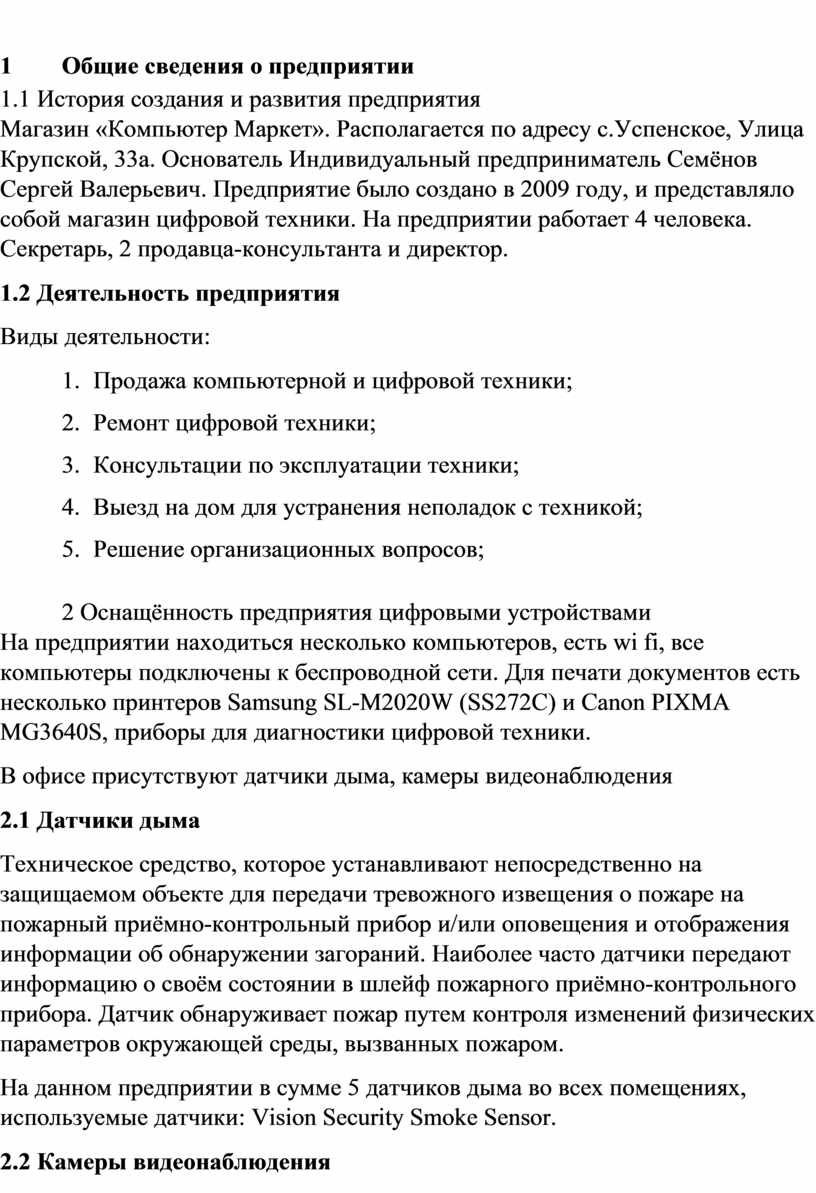

1.1 История создания и развития предприятия

Магазин «Компьютер Маркет». Располагается по адресу с.Успенское, Улица Крупской, 33а. Основатель Индивидуальный предприниматель Семёнов Сергей Валерьевич. Предприятие было создано в 2009 году, и представляло собой магазин цифровой техники. На предприятии работает 4 человека. Секретарь, 2 продавца-консультанта и директор.

1.2 Деятельность предприятия

Виды деятельности:

1.     Продажа компьютерной и цифровой техники;

2.     Ремонт цифровой техники;

3.     Консультации по эксплуатации техники;

4.     Выезд на дом для устранения неполадок с техникой;

5.     Решение организационных вопросов;

2 Оснащённость предприятия цифровыми устройствами

На предприятии находиться несколько компьютеров, есть wi fi, все компьютеры подключены к беспроводной сети. Для печати документов есть несколько принтеров Samsung SL-M2020W (SS272C) и Canon PIXMA MG3640S, приборы для диагностики цифровой техники.

В офисе присутствуют датчики дыма, камеры видеонаблюдения

2.1 Датчики дыма

Техническое средство, которое устанавливают непосредственно на защищаемом объекте для передачи тревожного извещения о пожаре на пожарный приёмно-контрольный прибор и/или оповещения и отображения информации об обнаружении загораний. Наиболее часто датчики передают информацию о своём состоянии в шлейф пожарного приёмно-контрольного прибора. Датчик обнаруживает пожар путем контроля изменений физических параметров окружающей среды, вызванных пожаром.

На данном предприятии в сумме 5 датчиков дыма во всех помещениях, используемые датчики: Vision Security Smoke Sensor.

2.2 Камеры видеонаблюдения

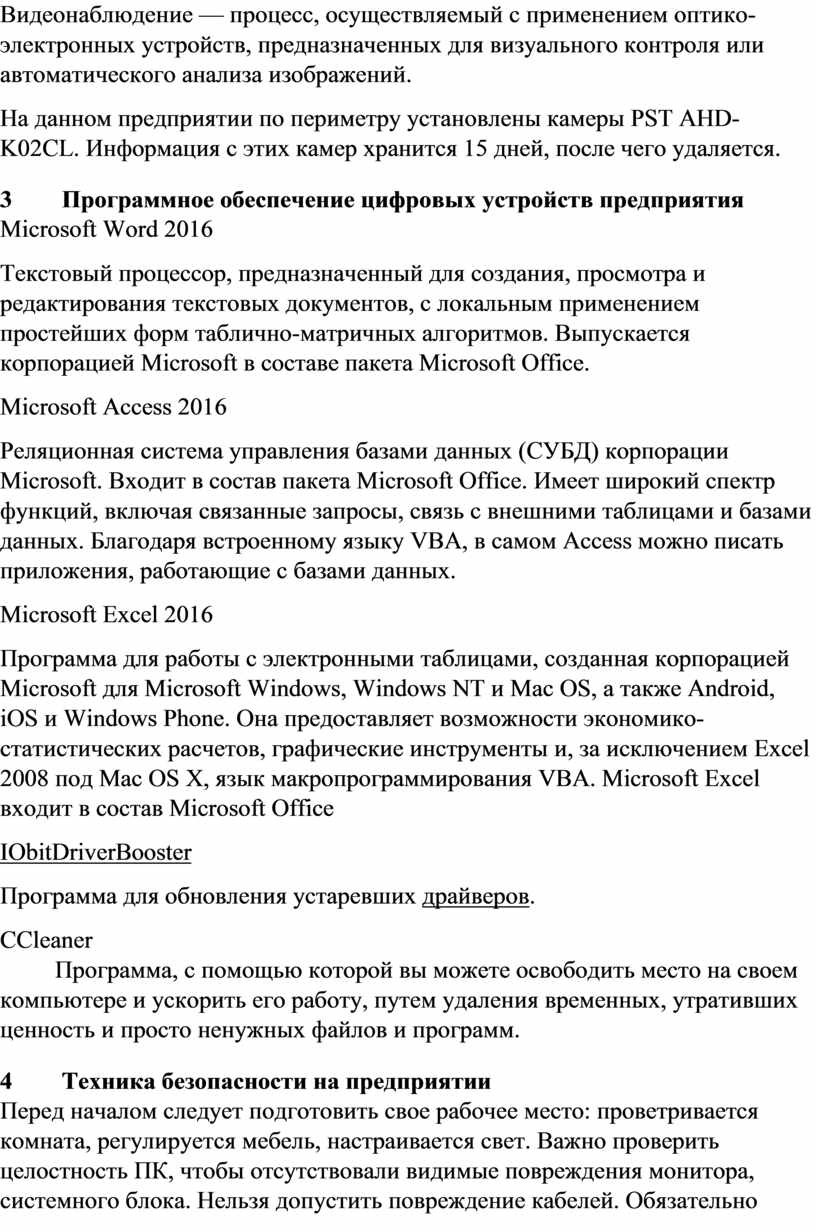

Видеонаблюдение — процесс, осуществляемый с применением оптико-электронных устройств, предназначенных для визуального контроля или автоматического анализа изображений.

На данном предприятии по периметру установлены камеры PST AHD-K02CL. Информация с этих камер хранится 15 дней, после чего удаляется.

3       Программное обеспечение цифровых устройств предприятия

Microsoft Word 2016

Текстовый процессор, предназначенный для создания, просмотра и редактирования текстовых документов, с локальным применением простейших форм таблично-матричных алгоритмов. Выпускается корпорацией Microsoft в составе пакета Microsoft Office.

Microsoft Access 2016

Реляционная система управления базами данных (СУБД) корпорации Microsoft. Входит в состав пакета Microsoft Office. Имеет широкий спектр функций, включая связанные запросы, связь с внешними таблицами и базами данных. Благодаря встроенному языку VBA, в самом Access можно писать приложения, работающие с базами данных.

Microsoft Excel 2016

Программа для работы с электронными таблицами, созданная корпорацией Microsoft для Microsoft Windows, Windows NT и Mac OS, а также Android, iOS и Windows Phone. Она предоставляет возможности экономико- статистических расчетов, графические инструменты и, за исключением Excel 2008 под Mac OS X, язык макропрограммирования VBA. Microsoft Excel входит в состав Microsoft Office

IObitDriverBooster

Программа для обновления устаревших драйверов.

CCleaner
         Программа, с помощью которой вы можете освободить место на своем компьютере и ускорить его работу, путем удаления временных, утративших ценность и просто ненужных файлов и программ.

4       Техника безопасности на предприятии

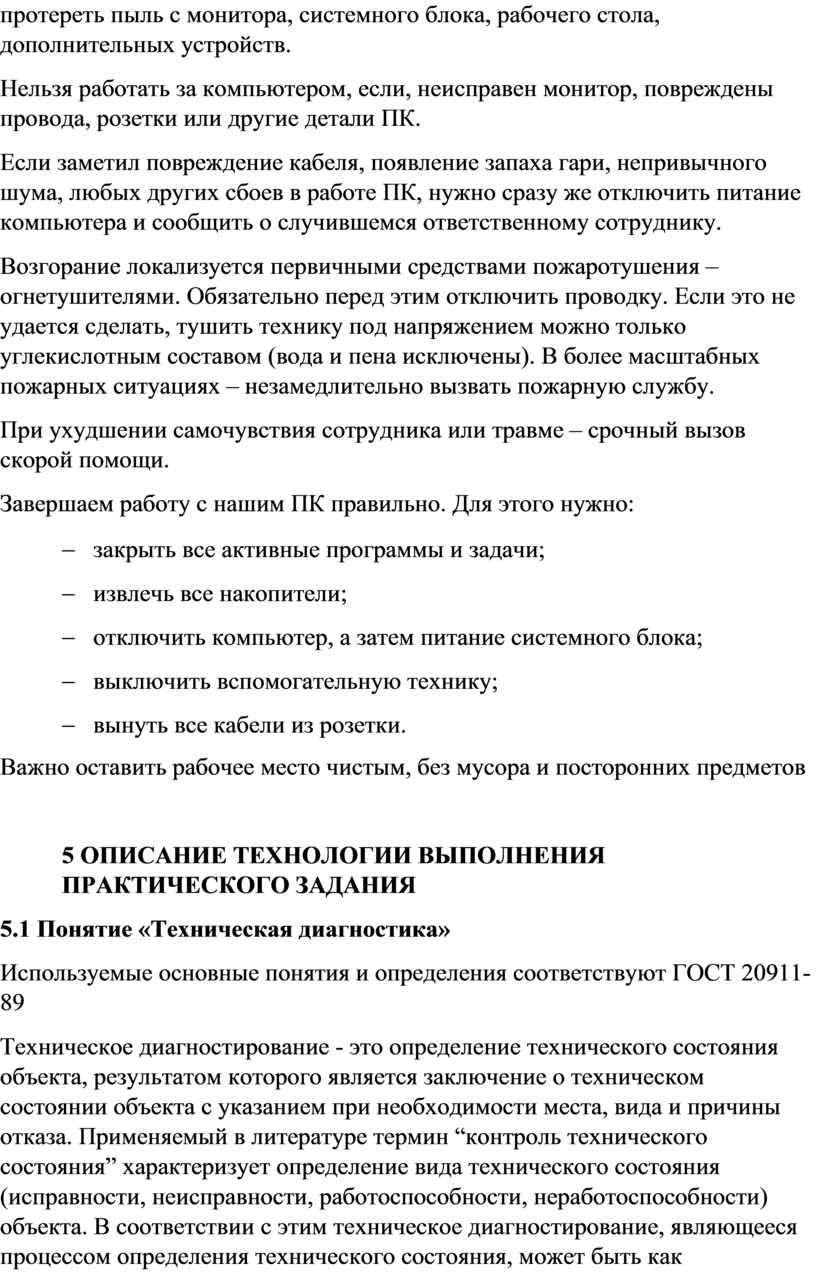

Перед началом следует подготовить свое рабочее место: проветривается комната, регулируется мебель, настраивается свет. Важно проверить целостность ПК, чтобы отсутствовали видимые повреждения монитора, системного блока. Нельзя допустить повреждение кабелей. Обязательно протереть пыль с монитора, системного блока, рабочего стола, дополнительных устройств.

Нельзя работать за компьютером, если, неисправен монитор, повреждены провода, розетки или другие детали ПК.

Если заметил повреждение кабеля, появление запаха гари, непривычного шума, любых других сбоев в работе ПК, нужно сразу же отключить питание компьютера и сообщить о случившемся ответственному сотруднику.

Возгорание локализуется первичными средствами пожаротушения – огнетушителями. Обязательно перед этим отключить проводку. Если это не удается сделать, тушить технику под напряжением можно только углекислотным составом (вода и пена исключены). В более масштабных пожарных ситуациях – незамедлительно вызвать пожарную службу.

При ухудшении самочувствия сотрудника или травме – срочный вызов скорой помощи.

Завершаем работу с нашим ПК правильно. Для этого нужно:

-       закрыть все активные программы и задачи;

-       извлечь все накопители;

-       отключить компьютер, а затем питание системного блока;

-       выключить вспомогательную технику;

-       вынуть все кабели из розетки.

Важно оставить рабочее место чистым, без мусора и посторонних предметов

5 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ

5.1 Понятие «Техническая диагностика»

Используемые основные понятия и определения соответствуют ГОСТ 20911-89

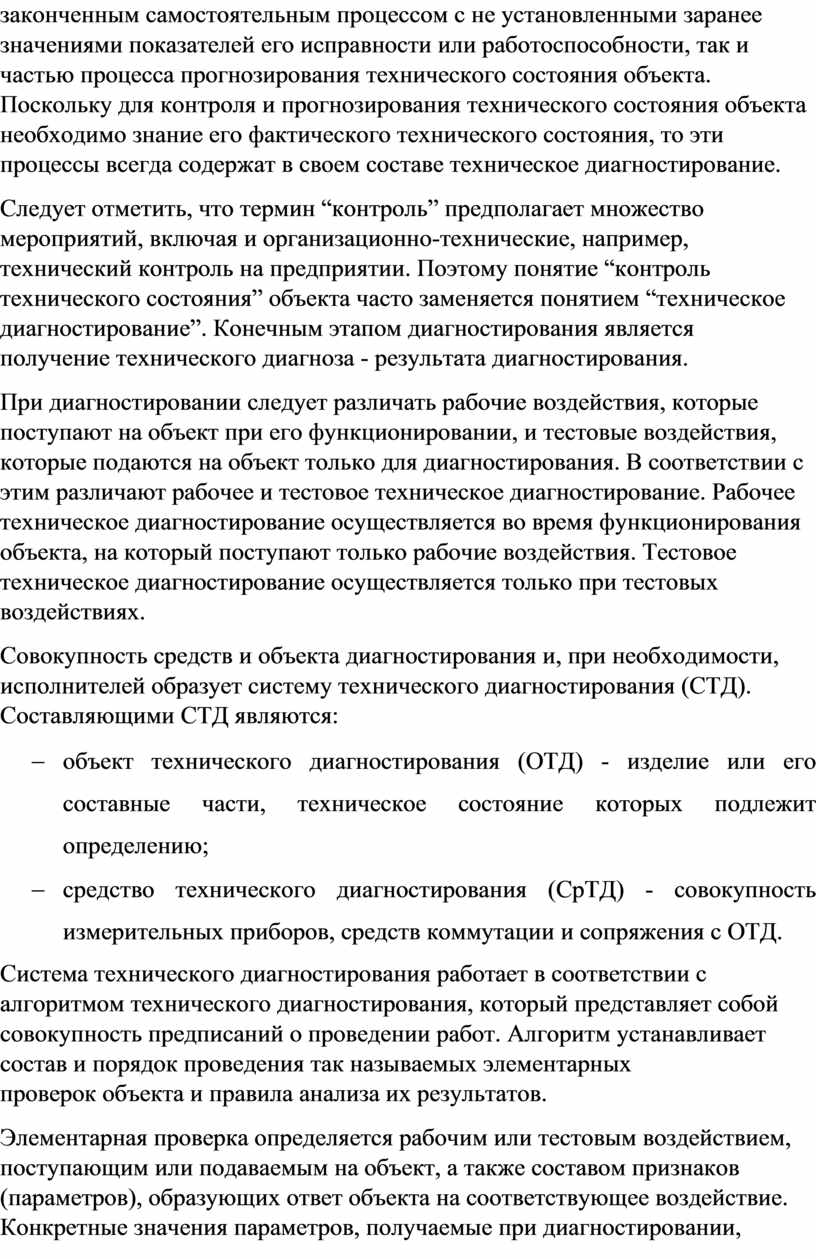

Техническое диагностирование - это определение технического состояния объекта, результатом которого является заключение о техническом состоянии объекта с указанием при необходимости места, вида и причины отказа. Применяемый в литературе термин “контроль технического состояния” характеризует определение вида технического состояния (исправности, неисправности, работоспособности, неработоспособности) объекта. В соответствии с этим техническое диагностирование, являющееся процессом определения технического состояния, может быть как законченным самостоятельным процессом с не установленными заранее значениями показателей его исправности или работоспособности, так и частью процесса прогнозирования технического состояния объекта. Поскольку для контроля и прогнозирования технического состояния объекта необходимо знание его фактического технического состояния, то эти процессы всегда содержат в своем составе техническое диагностирование.

Следует отметить, что термин “контроль” предполагает множество мероприятий, включая и организационно-технические, например, технический контроль на предприятии. Поэтому понятие “контроль технического состояния” объекта часто заменяется понятием “техническое диагностирование”. Конечным этапом диагностирования является получение технического диагноза - результата диагностирования.

При диагностировании следует различать рабочие воздействия, которые поступают на объект при его функционировании, и тестовые воздействия, которые подаются на объект только для диагностирования. В соответствии с этим различают рабочее и тестовое техническое диагностирование. Рабочее техническое диагностирование осуществляется во время функционирования объекта, на который поступают только рабочие воздействия. Тестовое техническое диагностирование осуществляется только при тестовых воздействиях.

Совокупность средств и объекта диагностирования и, при необходимости, исполнителей образует систему технического диагностирования (СТД). Составляющими СТД являются:

-       объект технического диагностирования (ОТД) - изделие или его составные части, техническое состояние которых подлежит определению;

-       средство технического диагностирования (СрТД) - совокупность измерительных приборов, средств коммутации и сопряжения с ОТД.

Система технического диагностирования работает в соответствии с алгоритмом технического диагностирования, который представляет собой совокупность предписаний о проведении работ. Алгоритм устанавливает состав и порядок проведения так называемых элементарных проверок объекта и правила анализа их результатов.

Элементарная проверка определяется рабочим или тестовым воздействием, поступающим или подаваемым на объект, а также составом признаков (параметров), образующих ответ объекта на соответствующее воздействие. Конкретные значения параметров, получаемые при диагностировании, являются результатами элементарных проверок или значениями ответов объекта.

С точки зрения общей теории управления и контроля система рабочего диагностирования является системой контроля, а систему тестового диагностирования можно рассматривать как систему управления, в которой управление осуществляется в соответствии с алгоритмом диагностирования.

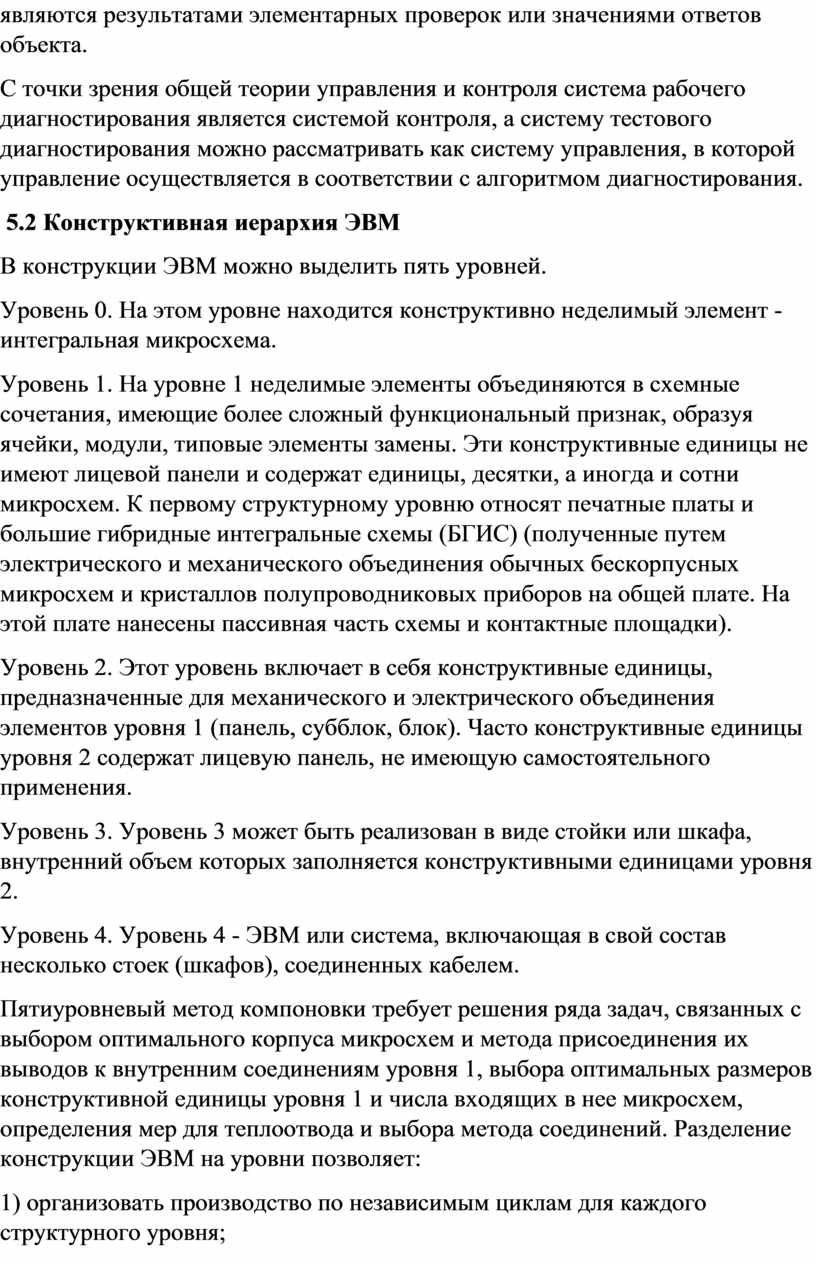

 5.2 Конструктивная иерархия ЭВМ

В конструкции ЭВМ можно выделить пять уровней.

Уровень 0. На этом уровне находится конструктивно неделимый элемент - интегральная микросхема.

Уровень 1. На уровне 1 неделимые элементы объединяются в схемные сочетания, имеющие более сложный функциональный признак, образуя ячейки, модули, типовые элементы замены. Эти конструктивные единицы не имеют лицевой панели и содержат единицы, десятки, а иногда и сотни микросхем. К первому структурному уровню относят печатные платы и большие гибридные интегральные схемы (БГИС) (полученные путем электрического и механического объединения обычных бескорпусных микросхем и кристаллов полупроводниковых приборов на общей плате. На этой плате нанесены пассивная часть схемы и контактные площадки).

Уровень 2. Этот уровень включает в себя конструктивные единицы, предназначенные для механического и электрического объединения элементов уровня 1 (панель, субблок, блок). Часто конструктивные единицы уровня 2 содержат лицевую панель, не имеющую самостоятельного применения.

Уровень 3. Уровень 3 может быть реализован в виде стойки или шкафа, внутренний объем которых заполняется конструктивными единицами уровня 2.

Уровень 4. Уровень 4 - ЭВМ или система, включающая в свой состав несколько стоек (шкафов), соединенных кабелем.

Пятиуровневый метод компоновки требует решения ряда задач, связанных с выбором оптимального корпуса микросхем и метода присоединения их выводов к внутренним соединениям уровня 1, выбора оптимальных размеров конструктивной единицы уровня 1 и числа входящих в нее микросхем, определения мер для теплоотвода и выбора метода соединений. Разделение конструкции ЭВМ на уровни позволяет:

1) организовать производство по независимым циклам для каждого структурного уровня;

2) автоматизировать процессы сборки и монтажа;

3) сократить период настройки, так как может быть произведена предварительная настройка отдельных конструктивных единиц порознь;

4) автоматизировать решение задач размещения элементов и трассировки межсоединений;

5) унифицировать стендовую аппаратуру для испытания конструктивных единиц;

6) повысить надежность конструктивных единиц.

Число уровней конструктивной иерархии может быть изменено как в сторону увеличения, так и в сторону уменьшения (в зависимости от класса ЭВМ и уровня технологии ее изготовления).

Например, реализация различных устройств машины в виде БИС позволит исключить использование конструктивных единиц уровня 1 (такая машина будет компоноваться непосредственно из БИС). Но большая многопроцессорная ЭВМ со сложной структурой требует использования четырех, а иногда и пяти уровней конструктивной иерархии.

Для всех типов машин уровень иерархии 0 включает в себя интегральные микросхемы (корпусные или бескорпусные).

5.3 Объясните назначение схемы контроля четности

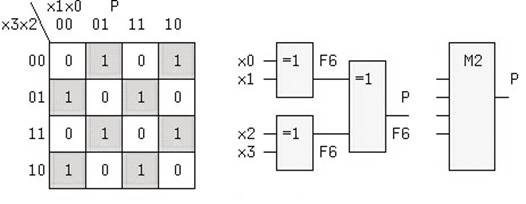

Схема применяется для выявления одиночных ошибок, вызванных помехами в линии связи или в блоках памяти. Метод основан на подсчете числа единиц в передаваемой в линию или направляемой в память на хранение порции информации, причем если число единиц четное - функция четности P(arity) равна нулю. Для четырехразрядного двоичного числа таблица Карно , схемная реализация и условное обозначение приведены на рис.33.

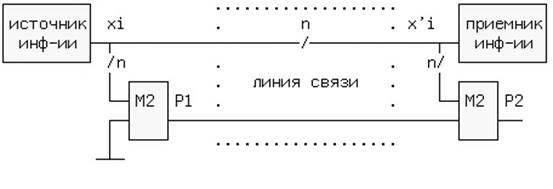

Рисунок1
     Символом M2 обозначена операция - "сумма по модулю два ". Четыре строки таблицы Карно

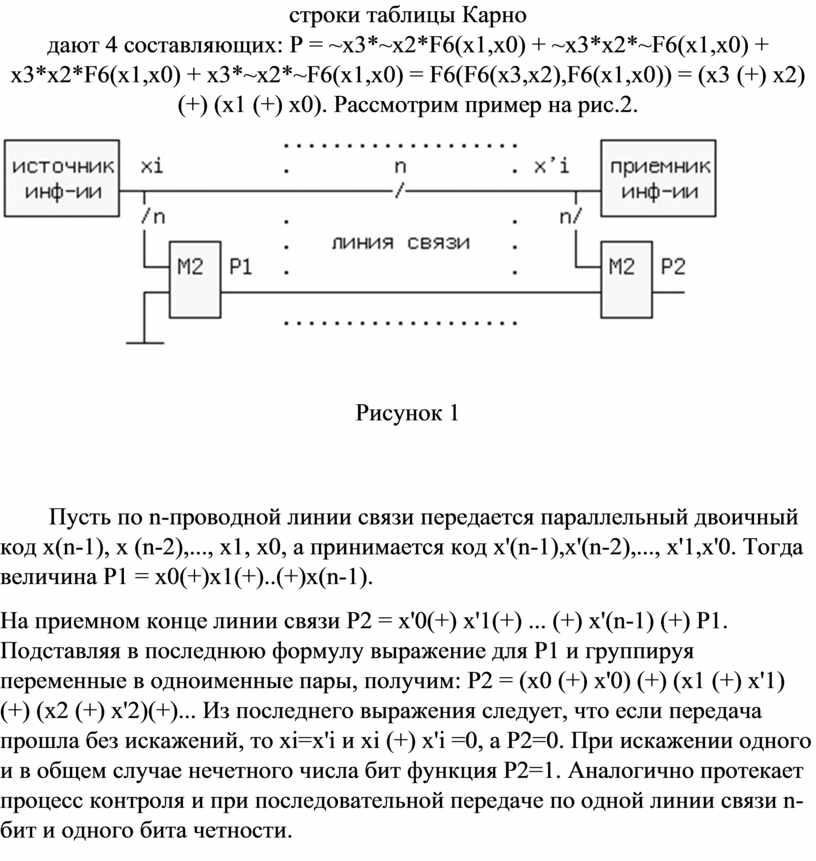

дают 4 составляющих: P = ~x3*~x2*F6(x1,x0) + ~x3*x2*~F6(x1,x0) + x3*x2*F6(x1,x0) + x3*~x2*~F6(x1,x0) = F6(F6(x3,x2),F6(x1,x0)) = (x3 (+) x2) (+) (x1 (+) x0). Рассмотрим пример на рис.2.

Рисунок 2

        Пусть по n-проводной линии связи передается параллельный двоичный код x(n-1), x (n-2),..., x1, x0, а принимается код x'(n-1),x'(n-2),..., x'1,x'0. Тогда величина P1 = x0(+)x1(+)..(+)x(n-1).

На приемном конце линии связи P2 = x'0(+) x'1(+) ... (+) x'(n-1) (+) P1. Подставляя в последнюю формулу выражение для P1 и группируя переменные в одноименные пары, получим: P2 = (x0 (+) x'0) (+) (x1 (+) x'1) (+) (x2 (+) x'2)(+)... Из последнего выражения следует, что если передача прошла без искажений, то xi=x'i и xi (+) x'i =0, а P2=0. При искажении одного и в общем случае нечетного числа бит функция P2=1. Аналогично протекает процесс контроля и при последовательной передаче по одной линии связи n-бит и одного бита четности.
