Отчет о производственной практике

1 ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ

1.1 История создания и развития предприятия

МКУК «Новосельский КДЦ» относится к виду по списку категорий классификатора экономической деятельности (ОКВЭД) – Организация отдыха и развлечений.

В данном учреждении осуществляется деятельность по распространению кинофильмов, видеофильмов и телевизионных программ, в области демонстрации кинофильмов, в области исполнительских искусств, по охране исторических мест и зданий, памятников культуры также деятельность библиотек и архивов, музеев, подготовка танцплощадок, дискотек, школ танцев и многое другое. В штате предприятия работает более 20 человек и каждый сотрудник выполняет свою работу и отвечает за свои обязанности: бухгалтерия, отдел кадров, штат подготовки культурно-массовых мероприятий.

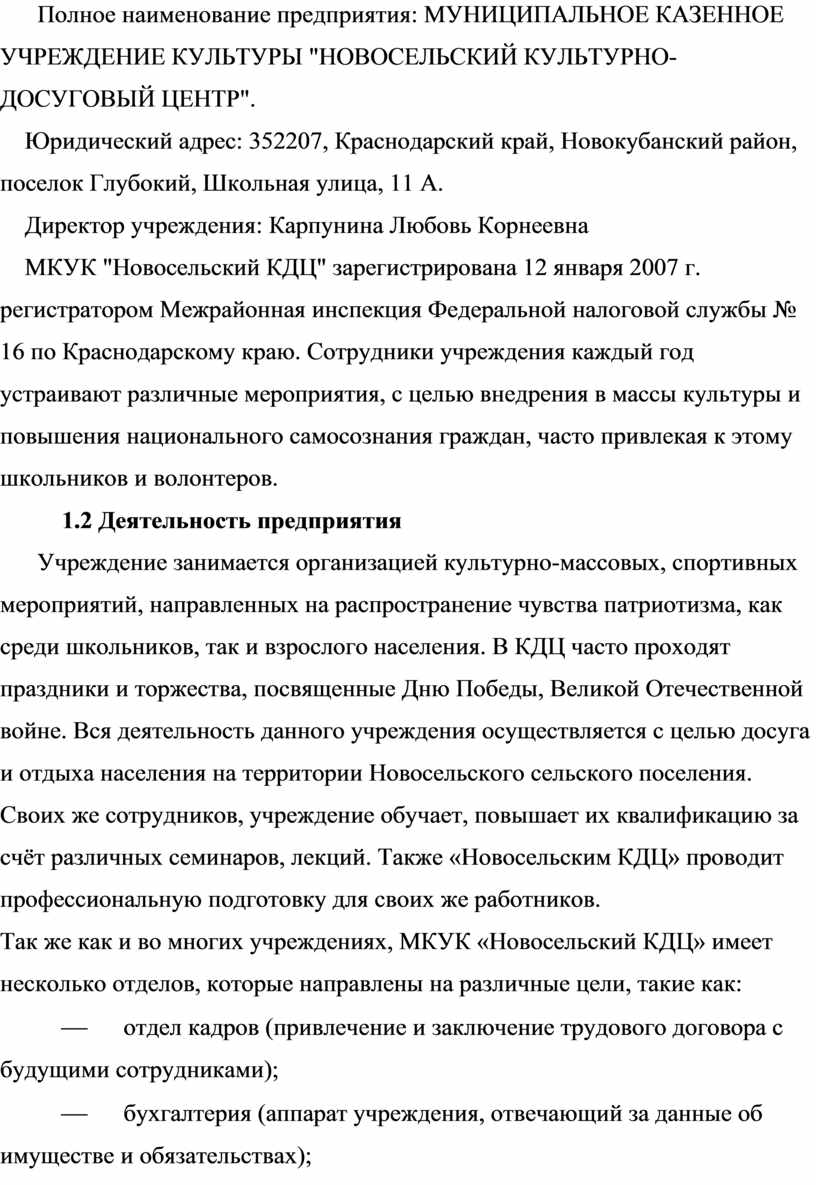

Полное наименование предприятия: МУНИЦИПАЛЬНОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ КУЛЬТУРЫ "НОВОСЕЛЬСКИЙ КУЛЬТУРНО-ДОСУГОВЫЙ ЦЕНТР".

Юридический адрес: 352207, Краснодарский край, Новокубанский район, поселок Глубокий, Школьная улица, 11 А.

Директор учреждения: Карпунина Любовь Корнеевна

МКУК "Новосельский КДЦ" зарегистрирована 12 января 2007 г. регистратором Межрайонная инспекция Федеральной налоговой службы № 16 по Краснодарскому краю. Сотрудники учреждения каждый год устраивают различные мероприятия, с целью внедрения в массы культуры и повышения национального самосознания граждан, часто привлекая к этому школьников и волонтеров.

1.2 Деятельность предприятия

Учреждение занимается организацией культурно-массовых, спортивных мероприятий, направленных на распространение чувства патриотизма, как среди школьников, так и взрослого населения. В КДЦ часто проходят праздники и торжества, посвященные Дню Победы, Великой Отечественной войне. Вся деятельность данного учреждения осуществляется с целью досуга и отдыха населения на территории Новосельского сельского поселения.

Своих же сотрудников, учреждение обучает, повышает их квалификацию за счёт различных семинаров, лекций. Также «Новосельским КДЦ» проводит профессиональную подготовку для своих же работников.

Так же как и во многих учреждениях, МКУК «Новосельский КДЦ» имеет несколько отделов, которые направлены на различные цели, такие как:

¾              отдел кадров (привлечение и заключение трудового договора с будущими сотрудниками);

¾              бухгалтерия (аппарат учреждения, отвечающий за данные об имуществе и обязательствах);

¾              отдел подготовки культурно-массовых мероприятий (управление по организации и осуществлению спортивных, патриотических и иных зрелищно – развлекательных мероприятий).

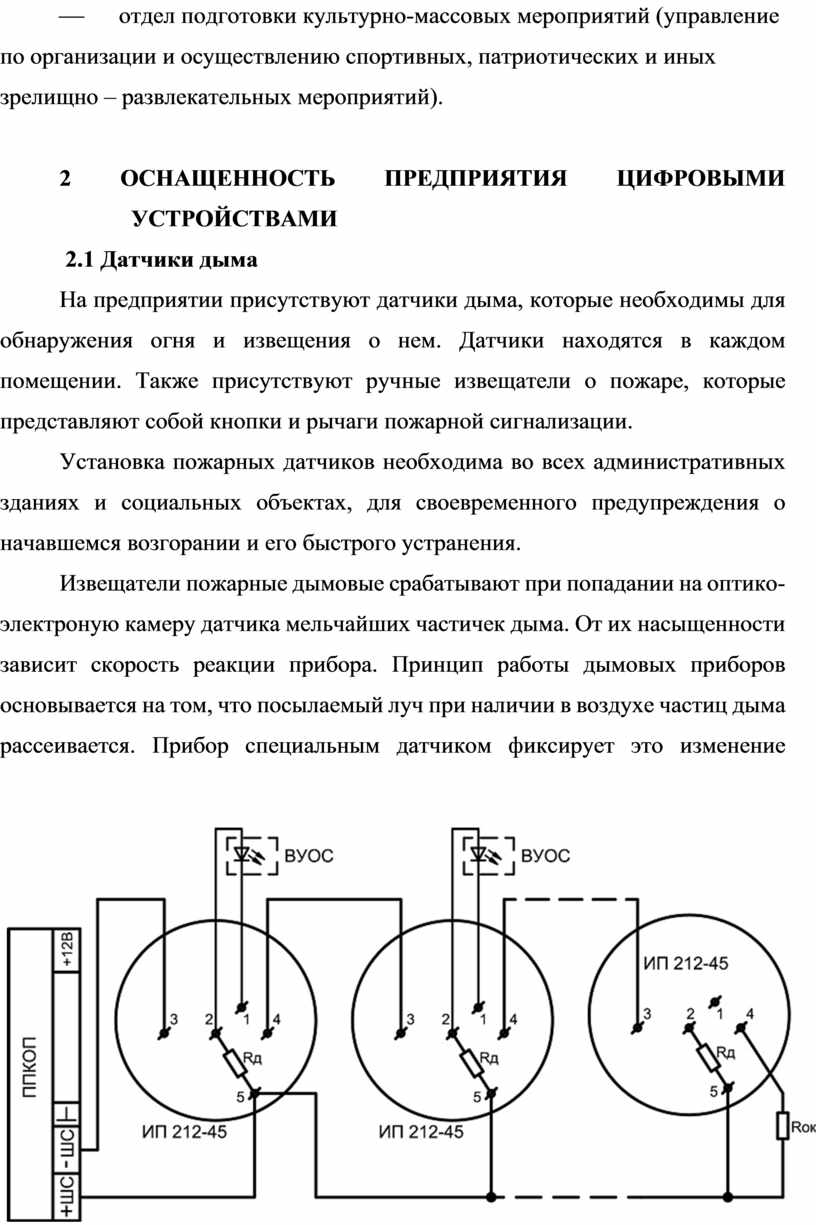

2 ОСНАЩЕННОСТЬ ПРЕДПРИЯТИЯ ЦИФРОВЫМИ УСТРОЙСТВАМИ

 2.1 Датчики дыма

На предприятии присутствуют датчики дыма, которые необходимы для обнаружения огня и извещения о нем. Датчики находятся в каждом помещении. Также присутствуют ручные извещатели о пожаре, которые представляют собой кнопки и рычаги пожарной сигнализации.

Установка пожарных датчиков необходима во всех административных зданиях и социальных объектах, для своевременного предупреждения о начавшемся возгорании и его быстрого устранения.

Извещатели пожарные дымовые срабатывают при попадании на оптико-электроную камеру датчика мельчайших частичек дыма. От их насыщенности зависит скорость реакции прибора. Принцип работы дымовых приборов основывается на том, что посылаемый луч при наличии в воздухе частиц дыма рассеивается. Прибор специальным датчиком фиксирует это изменение излучения. Малейшее «затуманивание» приводит к активации системы сигнализации.

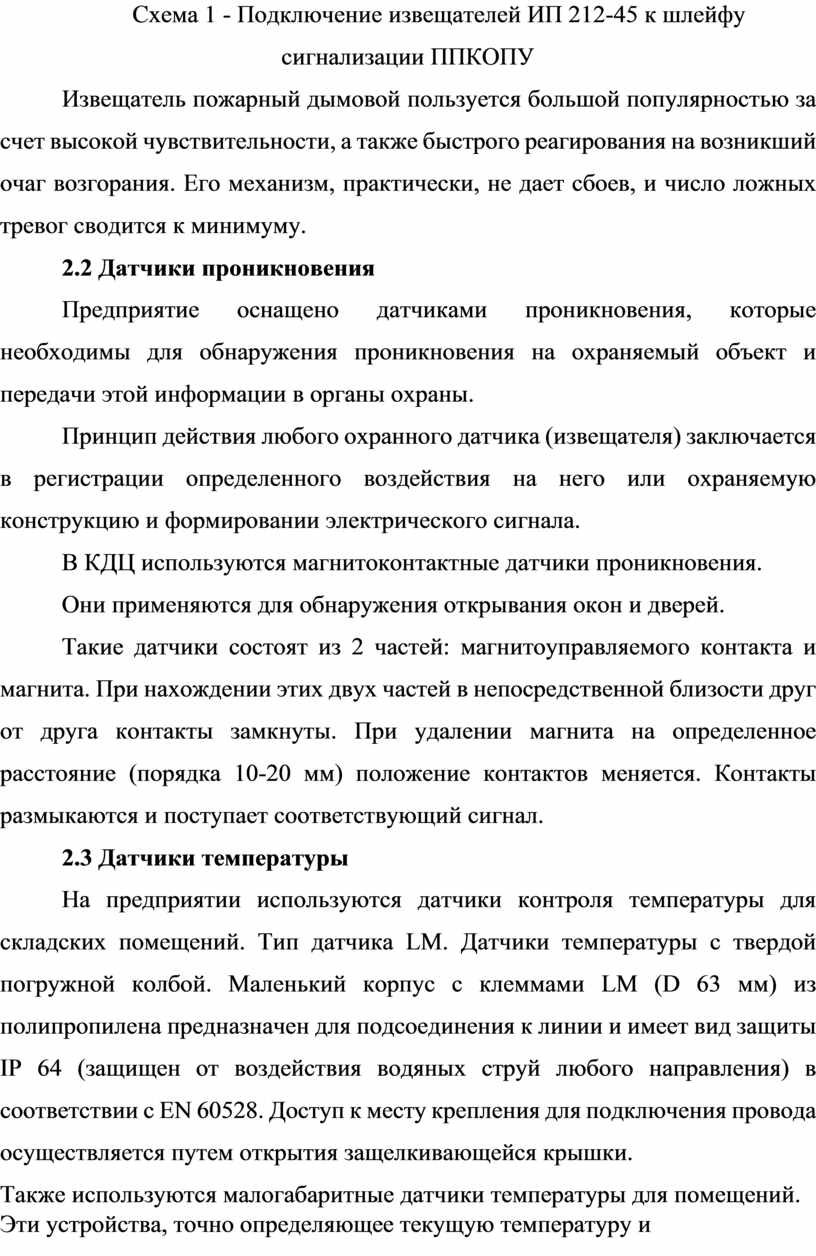

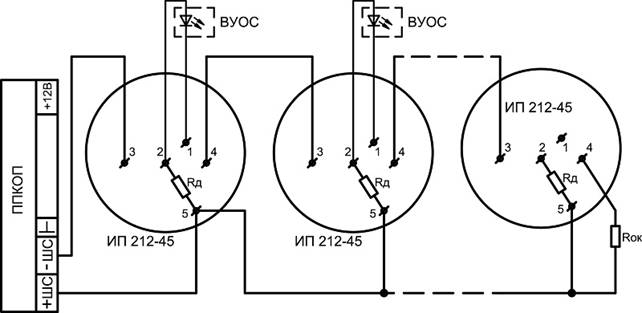

Схема 1 - Подключение извещателей ИП 212-45 к шлейфу сигнализации ППКОПУ

Извещатель пожарный дымовой пользуется большой популярностью за счет высокой чувствительности, а также быстрого реагирования на возникший очаг возгорания. Его механизм, практически, не дает сбоев, и число ложных тревог сводится к минимуму.

2.2 Датчики проникновения

Предприятие оснащено датчиками проникновения, которые необходимы для обнаружения проникновения на охраняемый объект и передачи этой информации в органы охраны.

Принцип действия любого охранного датчика (извещателя) заключается в регистрации определенного воздействия на него или охраняемую конструкцию и формировании электрического сигнала.

В КДЦ используются магнитоконтактные датчики проникновения.

Они применяются для обнаружения открывания окон и дверей.

Такие датчики состоят из 2 частей: магнитоуправляемого контакта и магнита. При нахождении этих двух частей в непосредственной близости друг от друга контакты замкнуты. При удалении магнита на определенное расстояние (порядка 10-20 мм) положение контактов меняется. Контакты размыкаются и поступает соответствующий сигнал.

2.3 Датчики температуры

На предприятии используются датчики контроля температуры для складских помещений. Тип датчика LM. Датчики температуры с твердой погружной колбой. Маленький корпус с клеммами LM (D 63 мм) из полипропилена предназначен для подсоединения к линии и имеет вид защиты IP 64 (защищен от воздействия водяных струй любого направления) в соответствии с EN 60528. Доступ к месту крепления для подключения провода осуществляется путем открытия защелкивающейся крышки.

Также используются малогабаритные датчики температуры для помещений. Эти устройства, точно определяющее текущую температуру и сообщающее пользователю, если её значение опускается выше или ниже установленного порога. Датчики температуры в помещениях могут использоваться как самостоятельные приборы, либо в составе других систем
пожарной охраны и контроля климата.

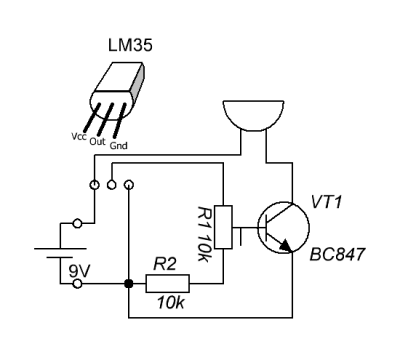

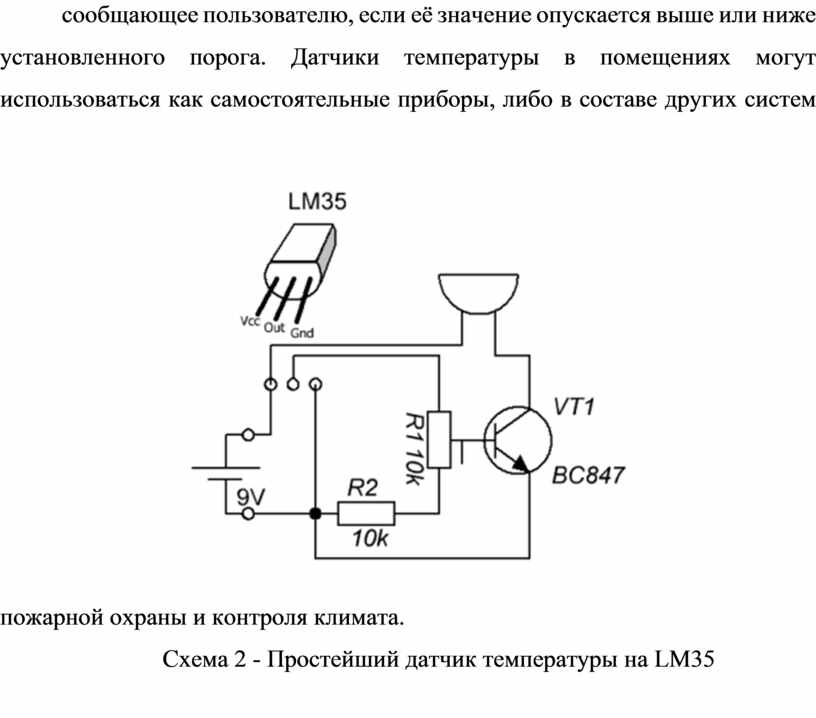

Схема 2 - Простейший датчик температуры на LM35

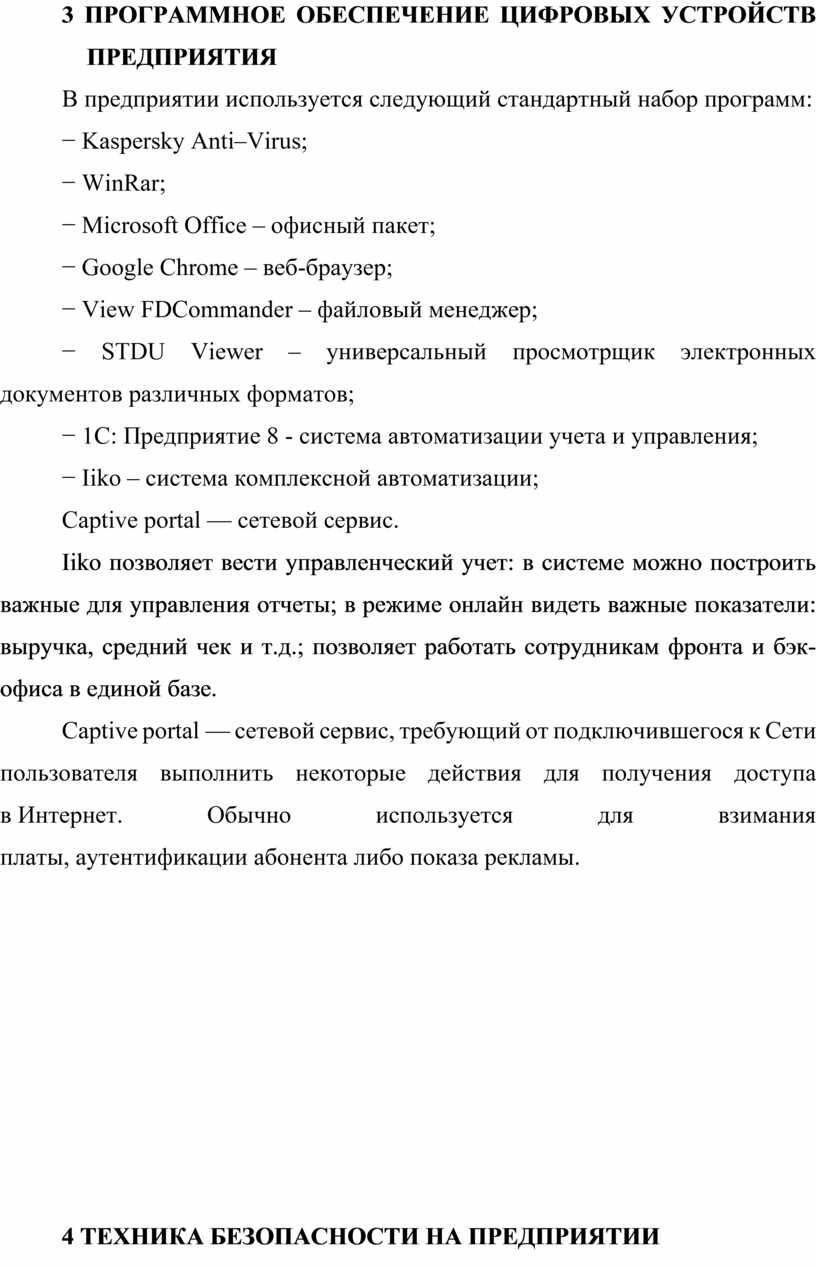

3 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ЦИФРОВЫХ УСТРОЙСТВ ПРЕДПРИЯТИЯ

В предприятии используется следующий стандартный набор программ:

− Kaspersky Anti–Virus;

− WinRar;

− Microsoft Office – офисный пакет;

− Google Chrome – веб-браузер;

− View FDCommander – файловый менеджер;

− STDU Viewer – универсальный просмотрщик электронных документов различных форматов;

− 1С: Предприятие 8 - система автоматизации учета и управления;

− Iiko – система комплексной автоматизации;

Captive portal — сетевой сервис.

Iiko позволяет вести управленческий учет: в системе можно построить важные для управления отчеты; в режиме онлайн видеть важные показатели: выручка, средний чек и т.д.; позволяет работать сотрудникам фронта и бэк-офиса в единой базе.

Captive portal — сетевой сервис, требующий от подключившегося к Сети пользователя выполнить некоторые действия для получения доступа в Интернет. Обычно используется для взимания платы, аутентификации абонента либо показа рекламы.

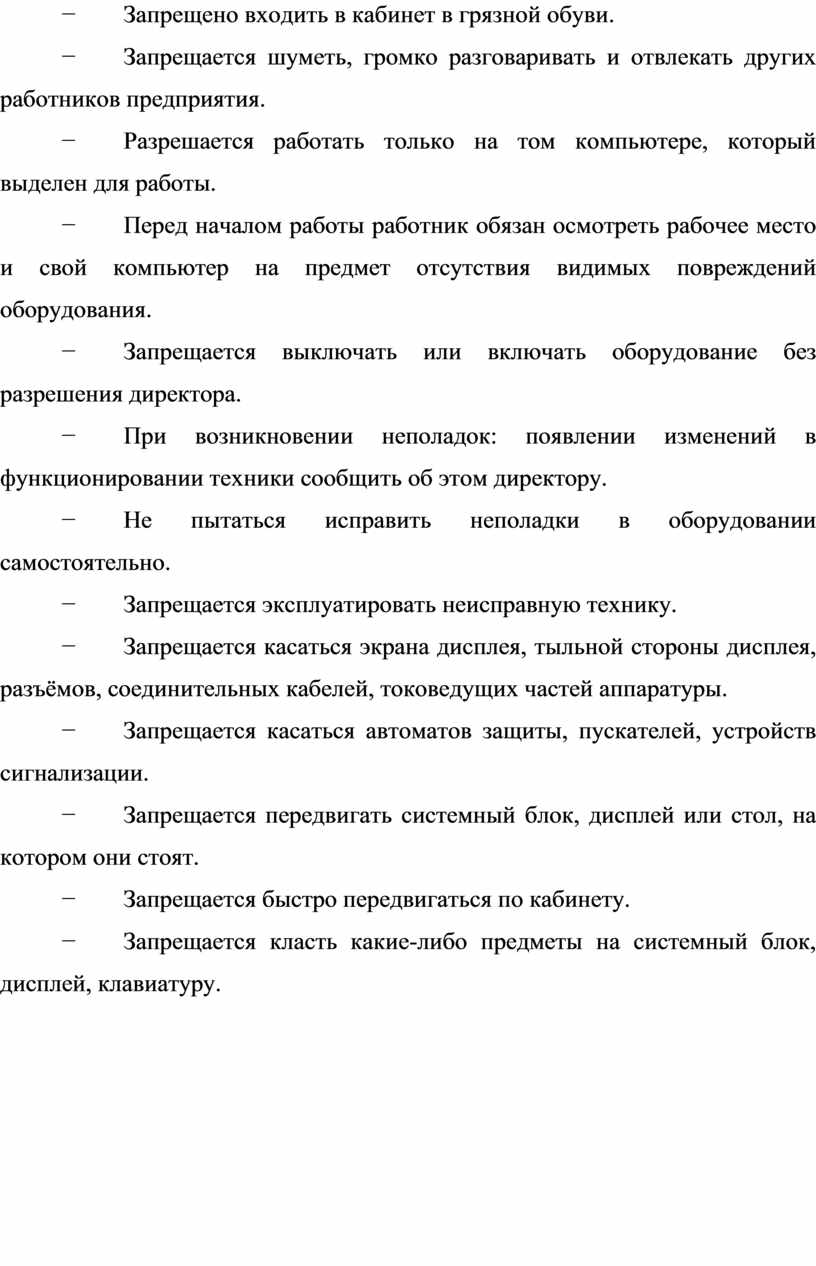

4 ТЕХНИКА БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ

−                  Запрещено входить в кабинет в грязной обуви.

−                  Запрещается шуметь, громко разговаривать и отвлекать других работников предприятия.

−                  Разрешается работать только на том компьютере, который выделен для работы.

−                  Перед началом работы работник обязан осмотреть рабочее место и свой компьютер на предмет отсутствия видимых повреждений оборудования.

−                  Запрещается выключать или включать оборудование без разрешения директора.

−                  При возникновении неполадок: появлении изменений в функционировании техники сообщить об этом директору.

−                  Не пытаться исправить неполадки в оборудовании самостоятельно.

−                  Запрещается эксплуатировать неисправную технику.

−                  Запрещается касаться экрана дисплея, тыльной стороны дисплея, разъёмов, соединительных кабелей, токоведущих частей аппаратуры.

−                  Запрещается касаться автоматов защиты, пускателей, устройств сигнализации.

−                  Запрещается передвигать системный блок, дисплей или стол, на котором они стоят.

−                  Запрещается быстро передвигаться по кабинету.

−                  Запрещается класть какие-либо предметы на системный блок, дисплей, клавиатуру.

5 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО

   ЗАДАНИЯ

5.1 Исследование работы триггеров Т-типов

Триггер Т-типа, часто называемый счетным триггером, может выполнять лишь одну функцию – деление частоты поступающих на счетный вход импульсов на два. Т-триггер переключается из исходного состояния в противоположное под действием синхросигнала. Из этого следует, что триггер должен быть синхронным.

Таблица переходов Т триггера

Для его реализации попробуем воспользоваться D-триггером. Построим Т-триггер на базе D-триггера, приведенного на рисунке 1. Полученная схема приведена на рисунке 4. Поскольку D-триггер был построен на базе RS-триггера, то следовательно и Т-триггер можно сделать на его основе. Этот вариант схемы приведен на рисунке 5.

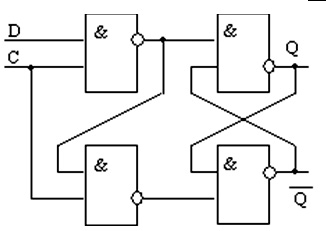

Рисунок 1 - Функциональная схема D триггера

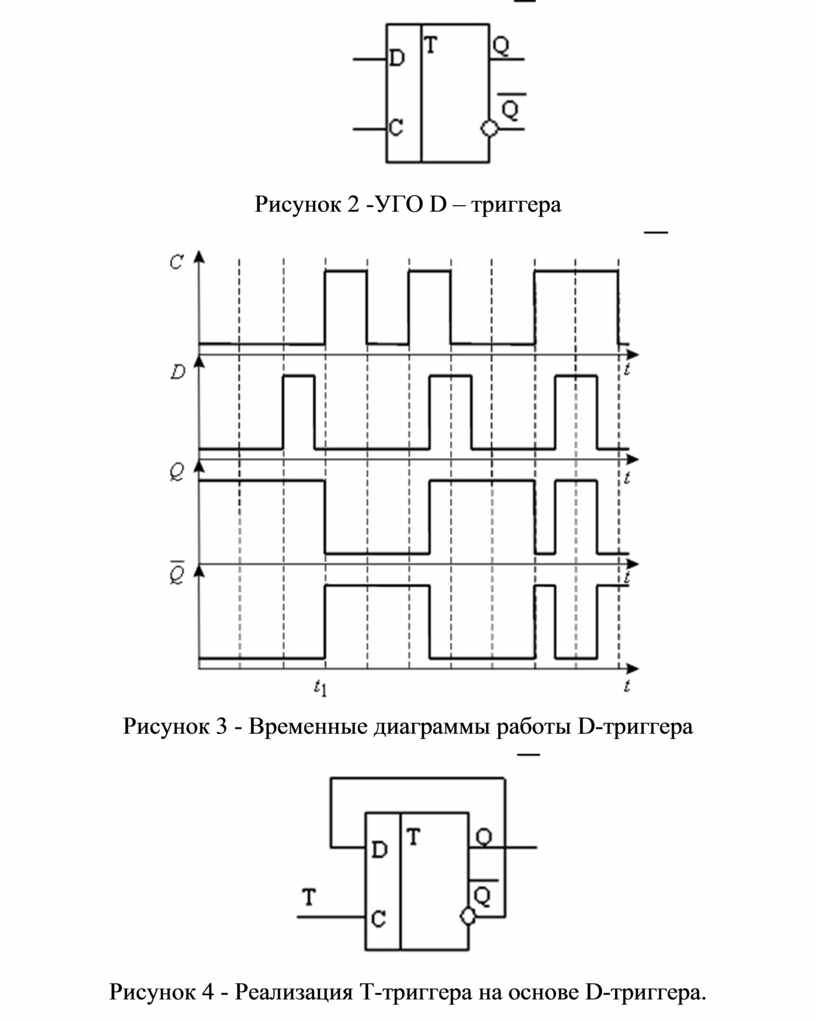

Рисунок 2 -УГО D – триггера

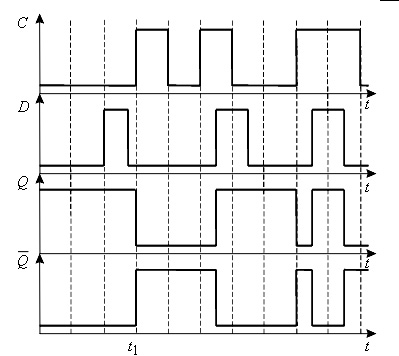

Рисунок 3 - Временные диаграммы работы D-триггера

Рисунок 4 - Реализация Т-триггера на основе D-триггера.

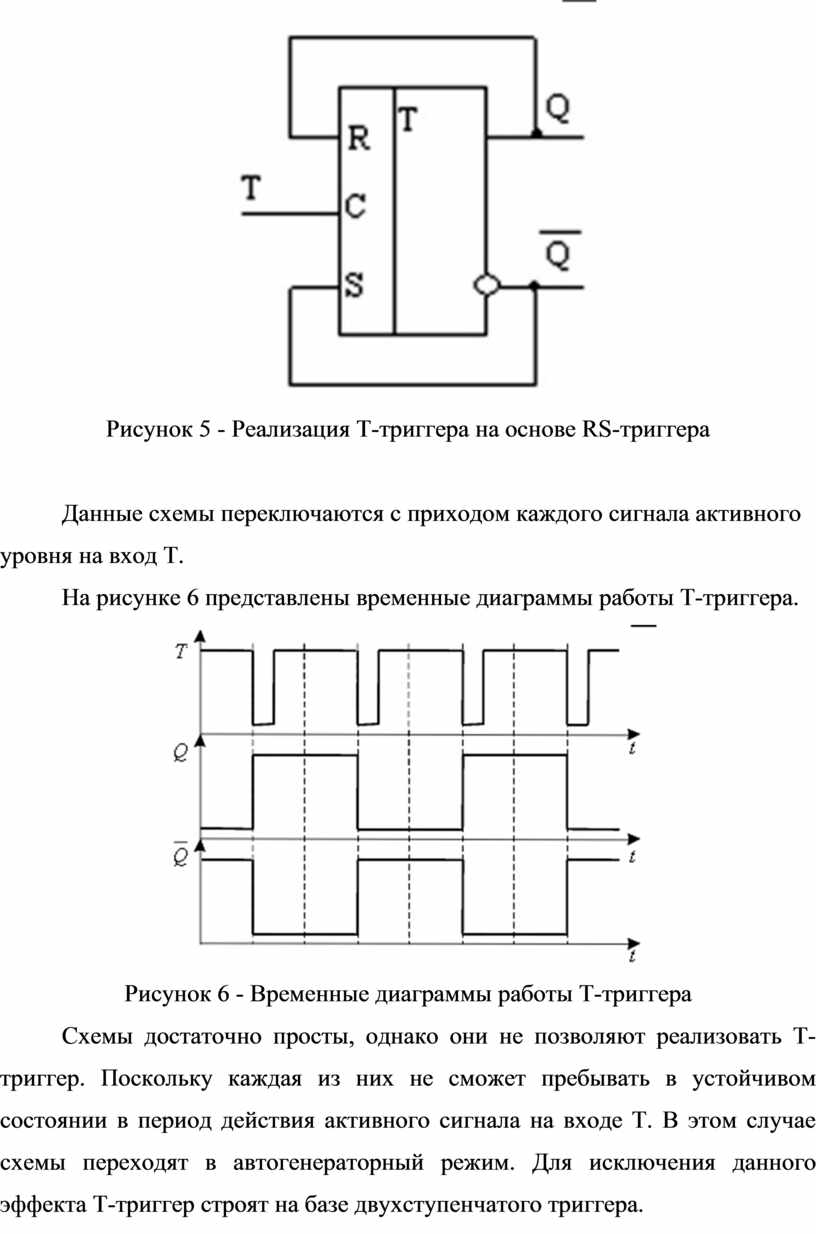

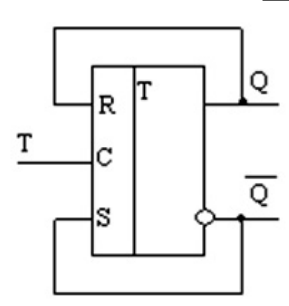

Рисунок 5 - Реализация Т-триггера на основе RS-триггера

Данные схемы переключаются с приходом каждого сигнала активного уровня на вход Т.

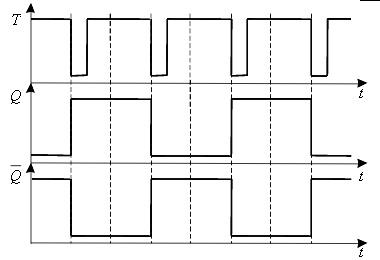

На рисунке 6 представлены временные диаграммы работы T-триггера.

Рисунок 6 - Временные диаграммы работы T-триггера

Схемы достаточно просты, однако они не позволяют реализовать Т-триггер. Поскольку каждая из них не сможет пребывать в устойчивом состоянии в период действия активного сигнала на входе Т. В этом случае схемы переходят в автогенераторный режим. Для исключения данного эффекта Т-триггер строят на базе двухступенчатого триггера.

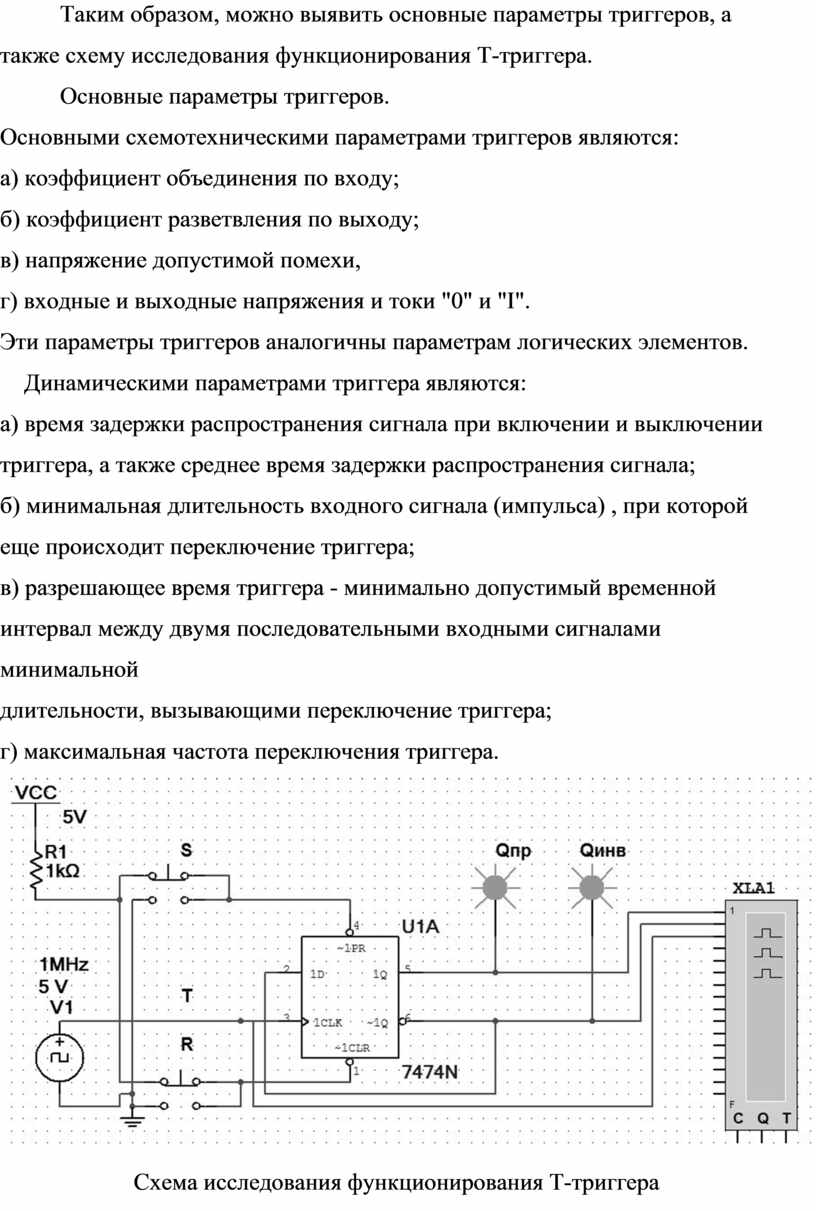

Таким образом, можно выявить основные параметры триггеров, а также схему исследования функционирования Т-триггера.

Основные параметры триггеров.

Основными схемотехническими параметрами триггеров являются:

а) коэффициент объединения по входу;

б) коэффициент разветвления по выходу;

в) напряжение допустимой помехи,

г) входные и выходные напряжения и токи "0" и "I".

Эти параметры триггеров аналогичны параметрам логических элементов.

Динамическими параметрами триггера являются:

а) время задержки распространения сигнала при включении и выключении

триггера, а также среднее время задержки распространения сигнала;

б) минимальная длительность входного сигнала (импульса) , при которой

еще происходит переключение триггера;

в) разрешающее время триггера - минимально допустимый временной

интервал между двумя последовательными входными сигналами минимальной

длительности, вызывающими переключение триггера;

г) максимальная частота переключения триггера.

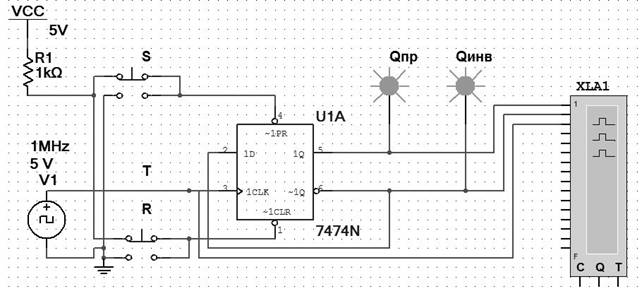

Схема исследования функционирования Т-триггера

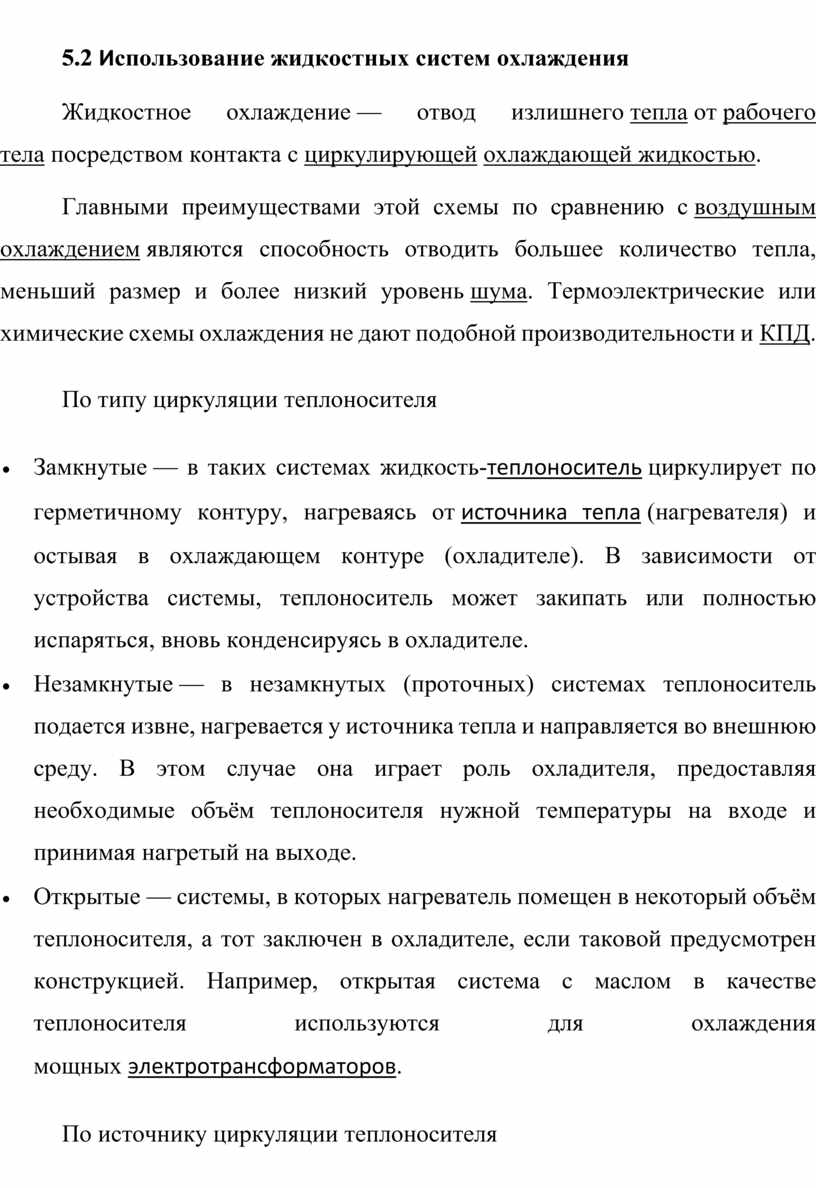

5.2 Использование жидкостных систем охлаждения

Жидкостное охлаждение — отвод излишнего тепла от рабочего тела посредством контакта с циркулирующей охлаждающей жидкостью.

Главными преимуществами этой схемы по сравнению с воздушным охлаждением являются способность отводить большее количество тепла, меньший размер и более низкий уровень шума. Термоэлектрические или химические схемы охлаждения не дают подобной производительности и КПД.

По типу циркуляции теплоносителя

·         Замкнутые — в таких системах жидкость-теплоноситель циркулирует по герметичному контуру, нагреваясь от источника тепла (нагревателя) и остывая в охлаждающем контуре (охладителе). В зависимости от устройства системы, теплоноситель может закипать или полностью испаряться, вновь конденсируясь в охладителе.

·         Незамкнутые — в незамкнутых (проточных) системах теплоноситель подается извне, нагревается у источника тепла и направляется во внешнюю среду. В этом случае она играет роль охладителя, предоставляя необходимые объём теплоносителя нужной температуры на входе и принимая нагретый на выходе.

·         Открытые — системы, в которых нагреватель помещен в некоторый объём теплоносителя, а тот заключен в охладителе, если таковой предусмотрен конструкцией. Например, открытая система с маслом в качестве теплоносителя используются для охлаждения мощных электротрансформаторов.

По источнику циркуляции теплоносителя

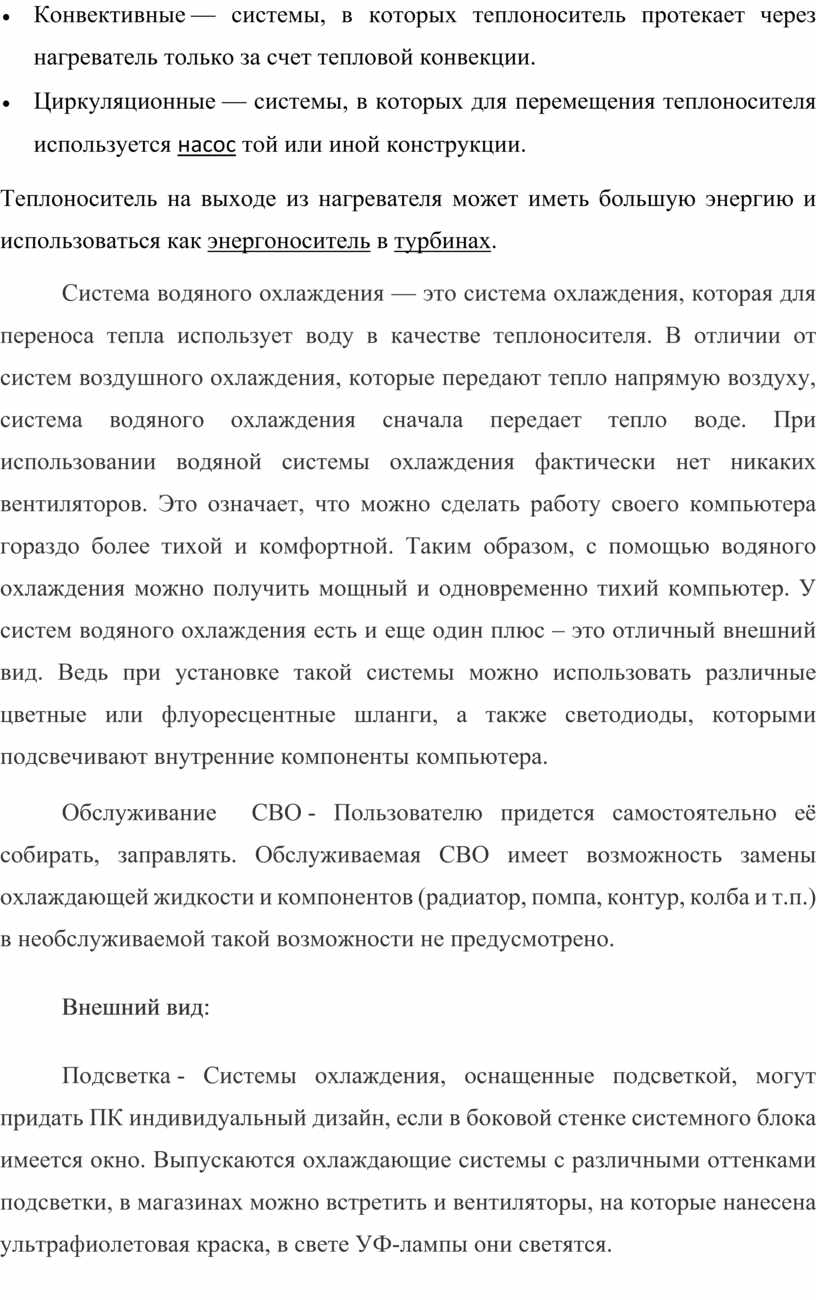

·         Конвективные — системы, в которых теплоноситель протекает через нагреватель только за счет тепловой конвекции.

·         Циркуляционные — системы, в которых для перемещения теплоносителя используется насос той или иной конструкции.

Теплоноситель на выходе из нагревателя может иметь большую энергию и использоваться как энергоноситель в турбинах.

Система водяного охлаждения — это система охлаждения, которая для переноса тепла использует воду в качестве теплоносителя. В отличии от систем воздушного охлаждения, которые передают тепло напрямую воздуху, система водяного охлаждения сначала передает тепло воде. При использовании водяной системы охлаждения фактически нет никаких вентиляторов. Это означает, что можно сделать работу своего компьютера гораздо более тихой и комфортной. Таким образом, с помощью водяного охлаждения можно получить мощный и одновременно тихий компьютер. У систем водяного охлаждения есть и еще один плюс – это отличный внешний вид. Ведь при установке такой системы можно использовать различные цветные или флуоресцентные шланги, а также светодиоды, которыми подсвечивают внутренние компоненты компьютера.

Обслуживание  СВО - Пользователю придется самостоятельно её собирать, заправлять. Обслуживаемая СВО имеет возможность замены охлаждающей жидкости и компонентов (радиатор, помпа, контур, колба и т.п.) в необслуживаемой такой возможности не предусмотрено.

Внешний вид:

Подсветка - Системы охлаждения, оснащенные подсветкой, могут придать ПК индивидуальный дизайн, если в боковой стенке системного блока имеется окно. Выпускаются охлаждающие системы с различными оттенками подсветки, в магазинах можно встретить и вентиляторы, на которые нанесена ультрафиолетовая краска, в свете УФ-лампы они светятся.

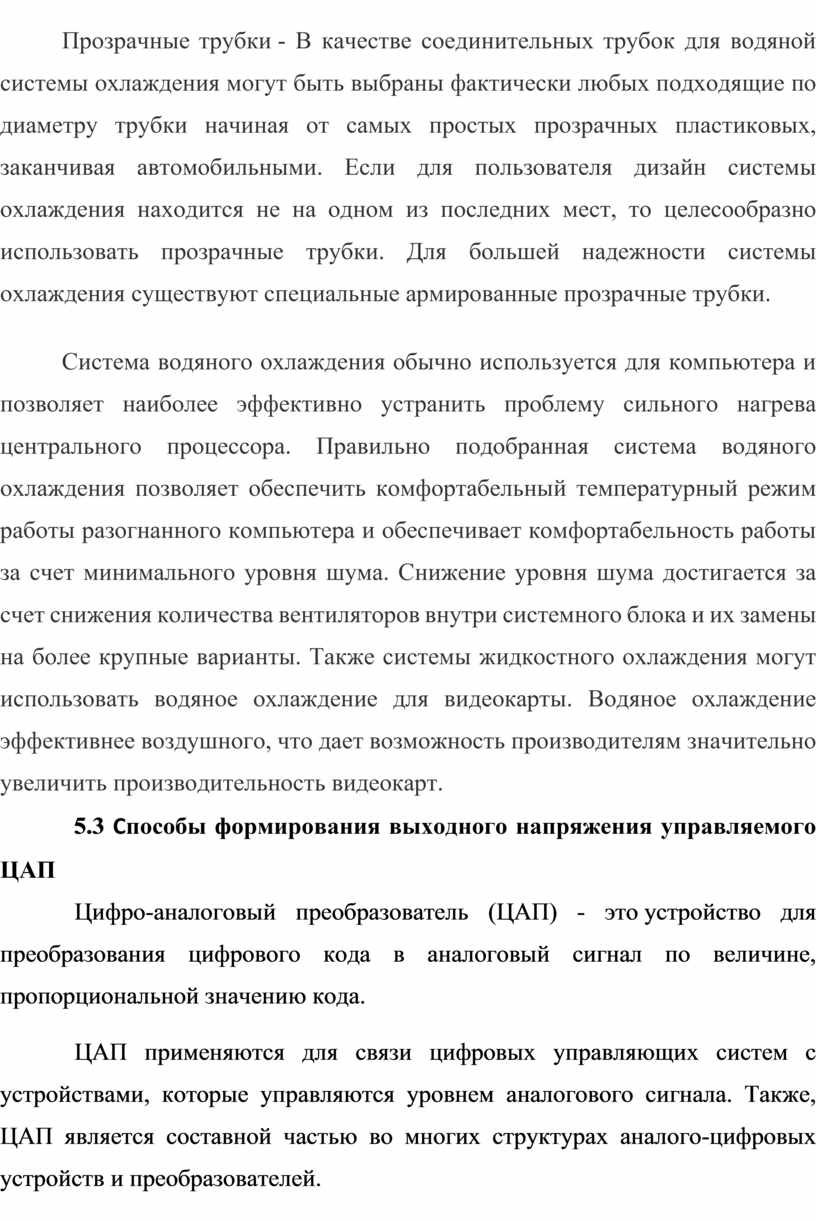

Прозрачные трубки - В качестве соединительных трубок для водяной системы охлаждения могут быть выбраны фактически любых подходящие по диаметру трубки начиная от самых простых прозрачных пластиковых, заканчивая автомобильными. Если для пользователя дизайн системы охлаждения находится не на одном из последних мест, то целесообразно использовать прозрачные трубки. Для большей надежности системы охлаждения существуют специальные армированные прозрачные трубки.

Система водяного охлаждения обычно используется для компьютера и позволяет наиболее эффективно устранить проблему сильного нагрева центрального процессора. Правильно подобранная система водяного охлаждения позволяет обеспечить комфортабельный температурный режим работы разогнанного компьютера и обеспечивает комфортабельность работы за счет минимального уровня шума. Снижение уровня шума достигается за счет снижения количества вентиляторов внутри системного блока и их замены на более крупные варианты. Также системы жидкостного охлаждения могут использовать водяное охлаждение для видеокарты. Водяное охлаждение эффективнее воздушного, что дает возможность производителям значительно увеличить производительность видеокарт.

  5.3 Способы формирования выходного напряжения управляемого ЦАП

Цифро-аналоговый преобразователь (ЦАП) - это устройство для преобразования цифрового кода в аналоговый сигнал по величине, пропорциональной значению кода.

ЦАП применяются для связи цифровых управляющих систем с устройствами, которые управляются уровнем аналогового сигнала. Также, ЦАП является составной частью во многих структурах аналого-цифровых устройств и преобразователей.

Существует несколько способов формирования выходного напряжения для ЦАП с суммированием весовых токов. Два из них показаны на рис. 7.

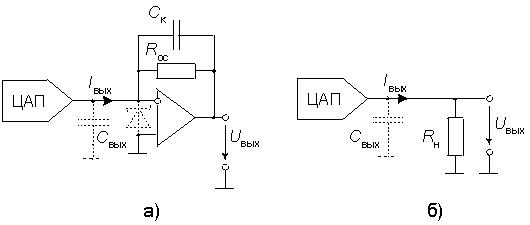

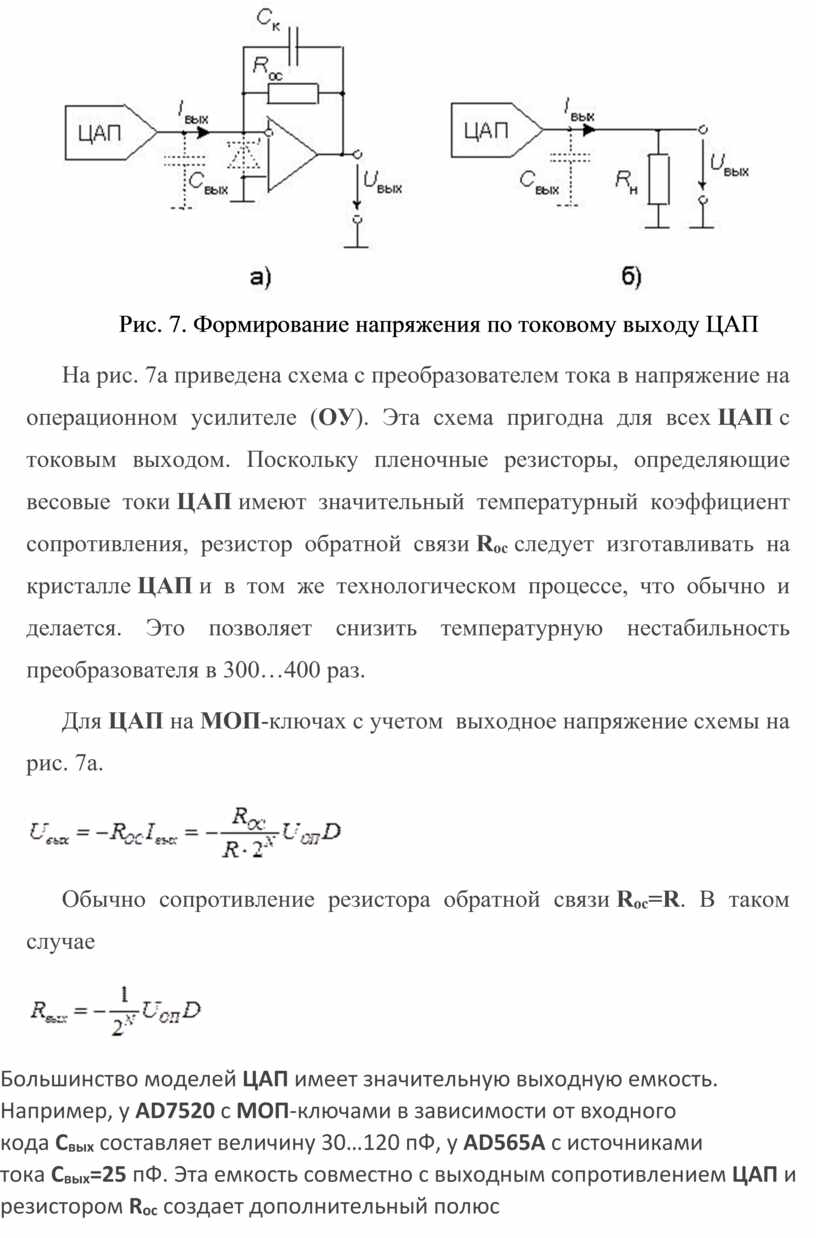

Рис. 7. Формирование напряжения по токовому выходу ЦАП

На рис. 7а приведена схема с преобразователем тока в напряжение на операционном усилителе (ОУ). Эта схема пригодна для всех ЦАП с токовым выходом. Поскольку пленочные резисторы, определяющие весовые токи ЦАП имеют значительный температурный коэффициент сопротивления, резистор обратной связи R_ос следует изготавливать на кристалле ЦАП и в том же технологическом процессе, что обычно и делается. Это позволяет снизить температурную нестабильность преобразователя в 300…400 раз.

Для ЦАП на МОП-ключах с учетом  выходное напряжение схемы на рис. 7а.

Обычно сопротивление резистора обратной связи R_ос=R. В таком случае

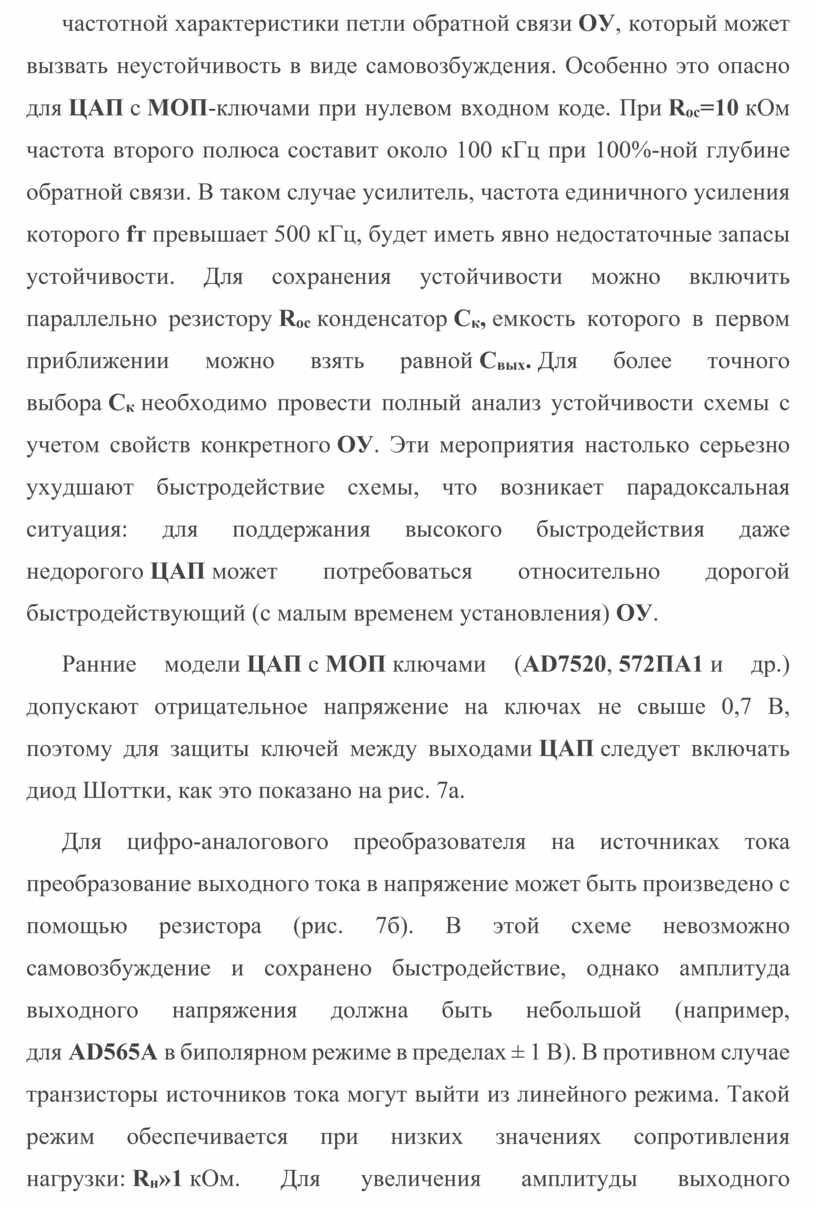

Большинство моделей ЦАП имеет значительную выходную емкость. Например, у AD7520 с МОП-ключами в зависимости от входного кода С_вых составляет величину 30…120 пФ, у AD565А с источниками тока С_вых=25 пФ. Эта емкость совместно с выходным сопротивлением ЦАП и резистором R_ос создает дополнительный полюс частотной характеристики петли обратной связи ОУ, который может вызвать неустойчивость в виде самовозбуждения. Особенно это опасно для ЦАП с МОП-ключами при нулевом входном коде. При R_ос=10 кОм частота второго полюса составит около 100 кГц при 100%-ной глубине обратной связи. В таком случае усилитель, частота единичного усиления которого fт превышает 500 кГц, будет иметь явно недостаточные запасы устойчивости. Для сохранения устойчивости можно включить параллельно резистору R_ос конденсатор С_к, емкость которого в первом приближении можно взять равной С_вых. Для более точного выбора С_к необходимо провести полный анализ устойчивости схемы с учетом свойств конкретного ОУ. Эти мероприятия настолько серьезно ухудшают быстродействие схемы, что возникает парадоксальная ситуация: для поддержания высокого быстродействия даже недорогого ЦАП может потребоваться относительно дорогой быстродействующий (с малым временем установления) ОУ.

Ранние модели ЦАП с МОП ключами (AD7520, 572ПА1 и др.) допускают отрицательное напряжение на ключах не свыше 0,7 В, поэтому для защиты ключей между выходами ЦАП следует включать диод Шоттки, как это показано на рис. 7а.

Для цифро-аналогового преобразователя на источниках тока преобразование выходного тока в напряжение может быть произведено с помощью резистора (рис. 7б). В этой схеме невозможно самовозбуждение и сохранено быстродействие, однако амплитуда выходного напряжения должна быть небольшой (например, для AD565А в биполярном режиме в пределах ± 1 В). В противном случае транзисторы источников тока могут выйти из линейного режима. Такой режим обеспечивается при низких значениях сопротивления нагрузки: R_н»1 кОм. Для увеличения амплитуды выходного сигнала ЦАП в этой схеме к ее выходу можно подключить неинвертирующий усилитель на ОУ.

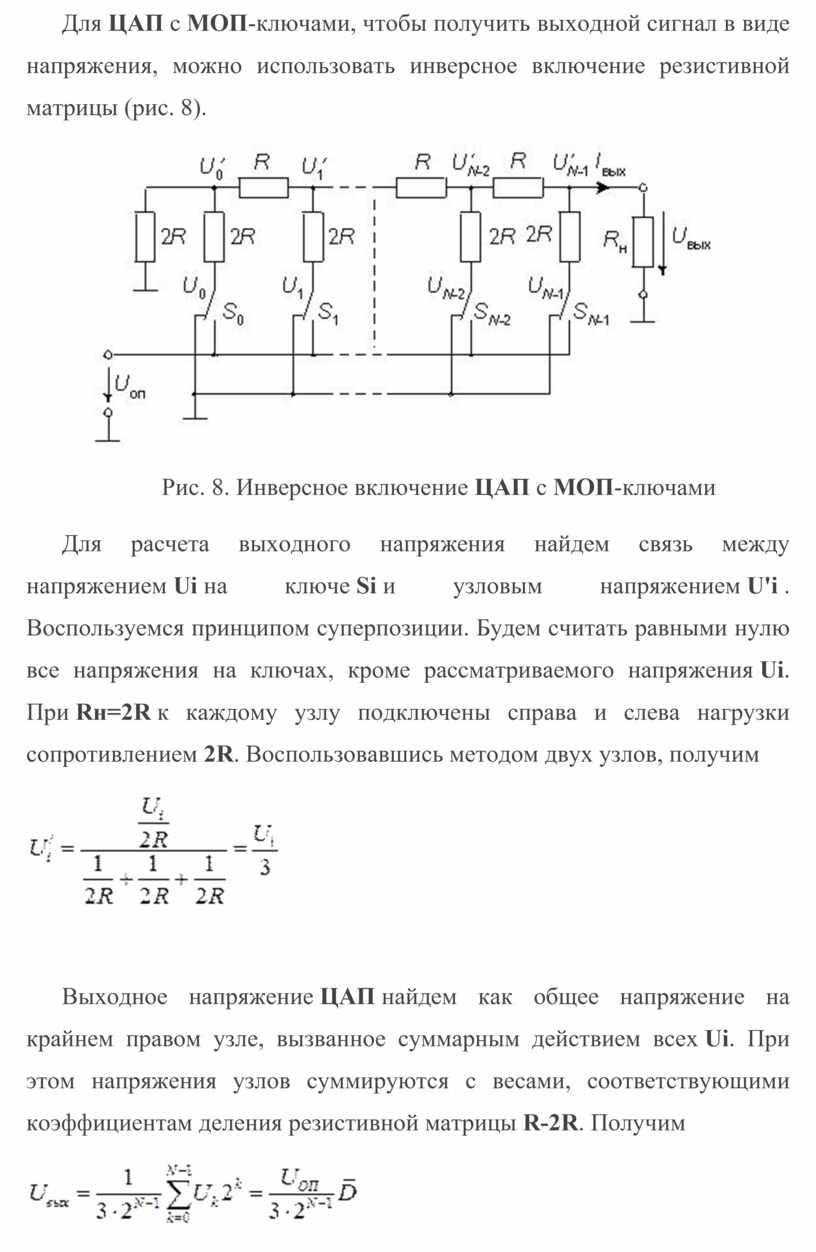

Для ЦАП с МОП-ключами, чтобы получить выходной сигнал в виде напряжения, можно использовать инверсное включение резистивной матрицы (рис. 8).

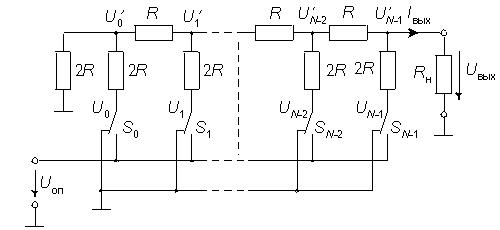

Рис. 8. Инверсное включение ЦАП с МОП-ключами

Для расчета выходного напряжения найдем связь между напряжением Ui на ключе Si и узловым напряжением U'i . Воспользуемся принципом суперпозиции. Будем считать равными нулю все напряжения на ключах, кроме рассматриваемого напряжения Ui. При Rн=2R к каждому узлу подключены справа и слева нагрузки сопротивлением 2R. Воспользовавшись методом двух узлов, получим

Выходное напряжение ЦАП найдем как общее напряжение на крайнем правом узле, вызванное суммарным действием всех Ui. При этом напряжения узлов суммируются с весами, соответствующими коэффициентам деления резистивной матрицы R-2R. Получим

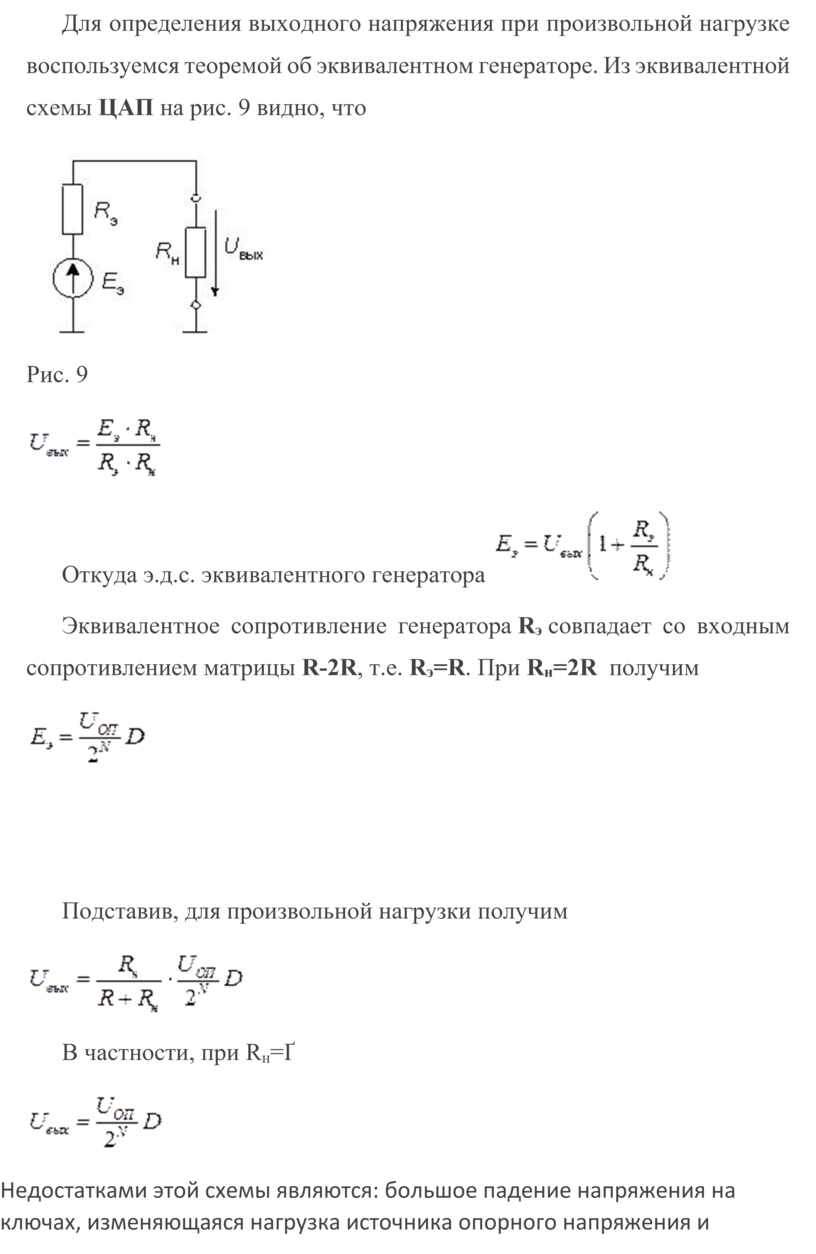

Для определения выходного напряжения при произвольной нагрузке воспользуемся теоремой об эквивалентном генераторе. Из эквивалентной схемы ЦАП на рис. 9 видно, что

Рис. 9

Откуда э.д.с. эквивалентного генератора

Эквивалентное сопротивление генератора R_э совпадает со входным сопротивлением матрицы R-2R, т.е. R_э=R. При R_н=2R  получим

Подставив, для произвольной нагрузки получим

В частности, при R_н=Ґ

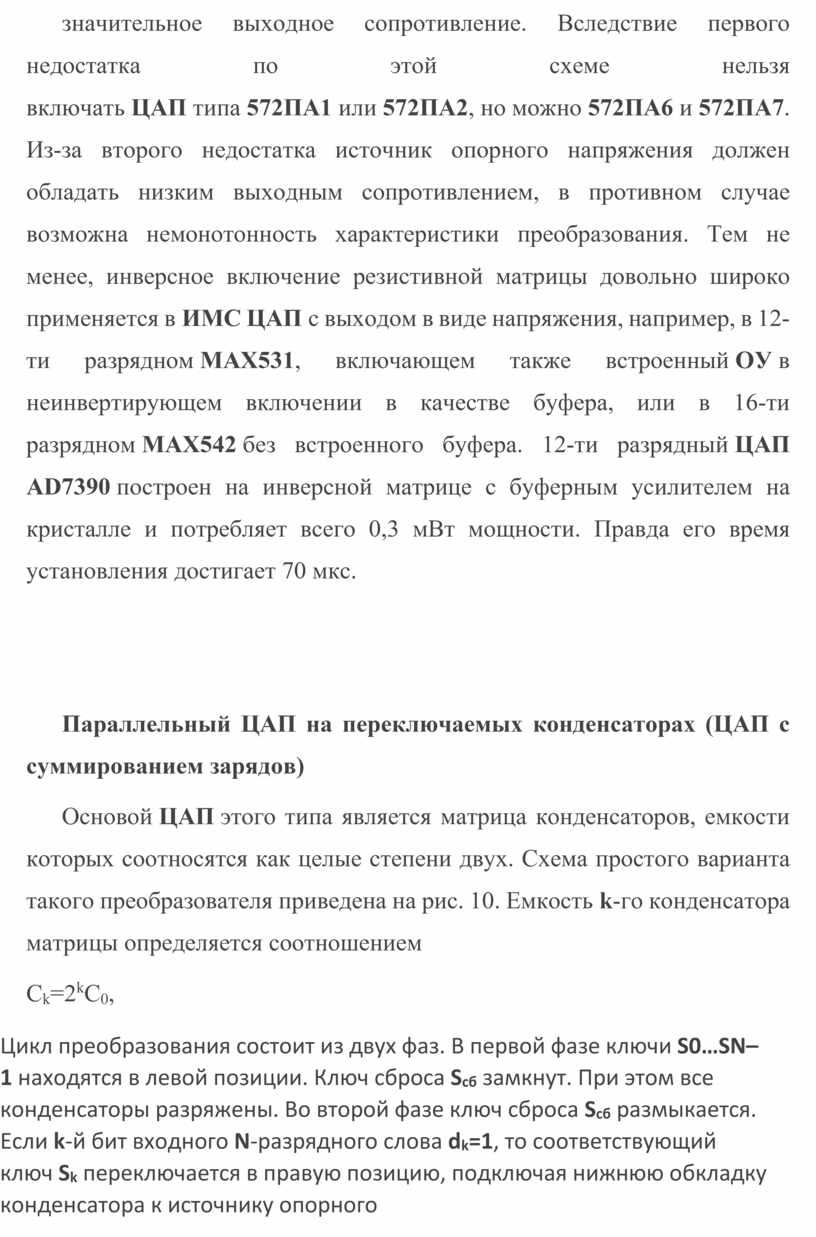

Недостатками этой схемы являются: большое падение напряжения на ключах, изменяющаяся нагрузка источника опорного напряжения и значительное выходное сопротивление. Вследствие первого недостатка по этой схеме нельзя включать ЦАП типа 572ПА1 или 572ПА2, но можно 572ПА6 и 572ПА7. Из-за второго недостатка источник опорного напряжения должен обладать низким выходным сопротивлением, в противном случае возможна немонотонность характеристики преобразования. Тем не менее, инверсное включение резистивной матрицы довольно широко применяется в ИМС ЦАП с выходом в виде напряжения, например, в 12-ти разрядном МАХ531, включающем также встроенный ОУ в неинвертирующем включении в качестве буфера, или в 16-ти разрядном МАХ542 без встроенного буфера. 12-ти разрядный ЦАП AD7390 построен на инверсной матрице с буферным усилителем на кристалле и потребляет всего 0,3 мВт мощности. Правда его время установления достигает 70 мкс.

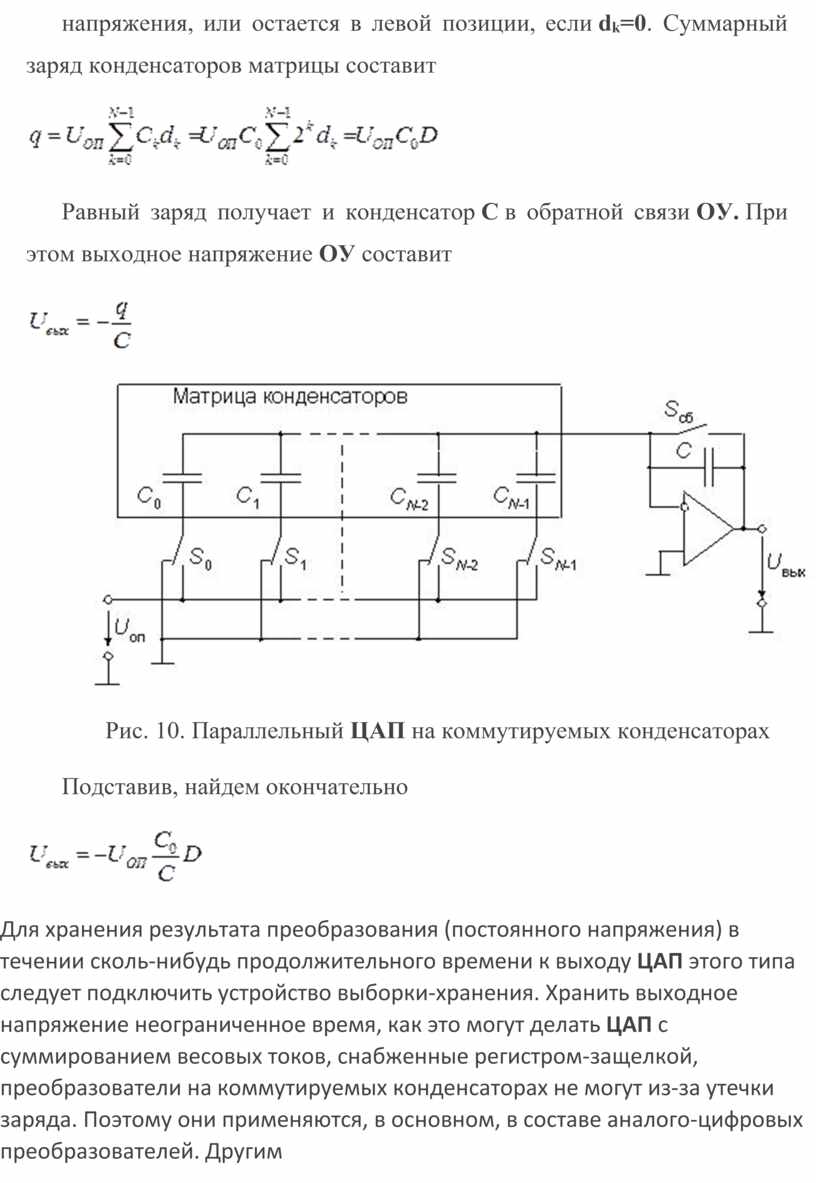

Параллельный ЦАП на переключаемых конденсаторах (ЦАП с суммированием зарядов)

Основой ЦАП этого типа является матрица конденсаторов, емкости которых соотносятся как целые степени двух. Схема простого варианта такого преобразователя приведена на рис. 10. Емкость k-го конденсатора матрицы определяется соотношением

С_k=2^kC₀,

Цикл преобразования состоит из двух фаз. В первой фазе ключи S0…SN–1 находятся в левой позиции. Ключ сброса S_сб замкнут. При этом все конденсаторы разряжены. Во второй фазе ключ сброса S_сб размыкается. Если k-й бит входного N-разрядного слова d_k=1, то соответствующий ключ S_k переключается в правую позицию, подключая нижнюю обкладку конденсатора к источнику опорного напряжения, или остается в левой позиции, если d_k=0. Суммарный заряд конденсаторов матрицы составит

Равный заряд получает и конденсатор С в обратной связи ОУ. При этом выходное напряжение ОУ составит

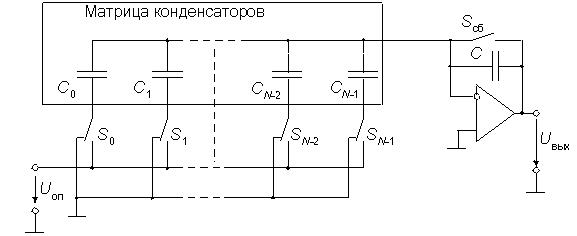

Рис. 10. Параллельный ЦАП на коммутируемых конденсаторах

Подставив, найдем окончательно

Для хранения результата преобразования (постоянного напряжения) в течении сколь-нибудь продолжительного времени к выходу ЦАП этого типа следует подключить устройство выборки-хранения. Хранить выходное напряжение неограниченное время, как это могут делать ЦАП с суммированием весовых токов, снабженные регистром-защелкой, преобразователи на коммутируемых конденсаторах не могут из-за утечки заряда. Поэтому они применяются, в основном, в составе аналого-цифровых преобразователей. Другим недостатком является большая площадь кристалла ИМС, занимаемая подобной схемой.
