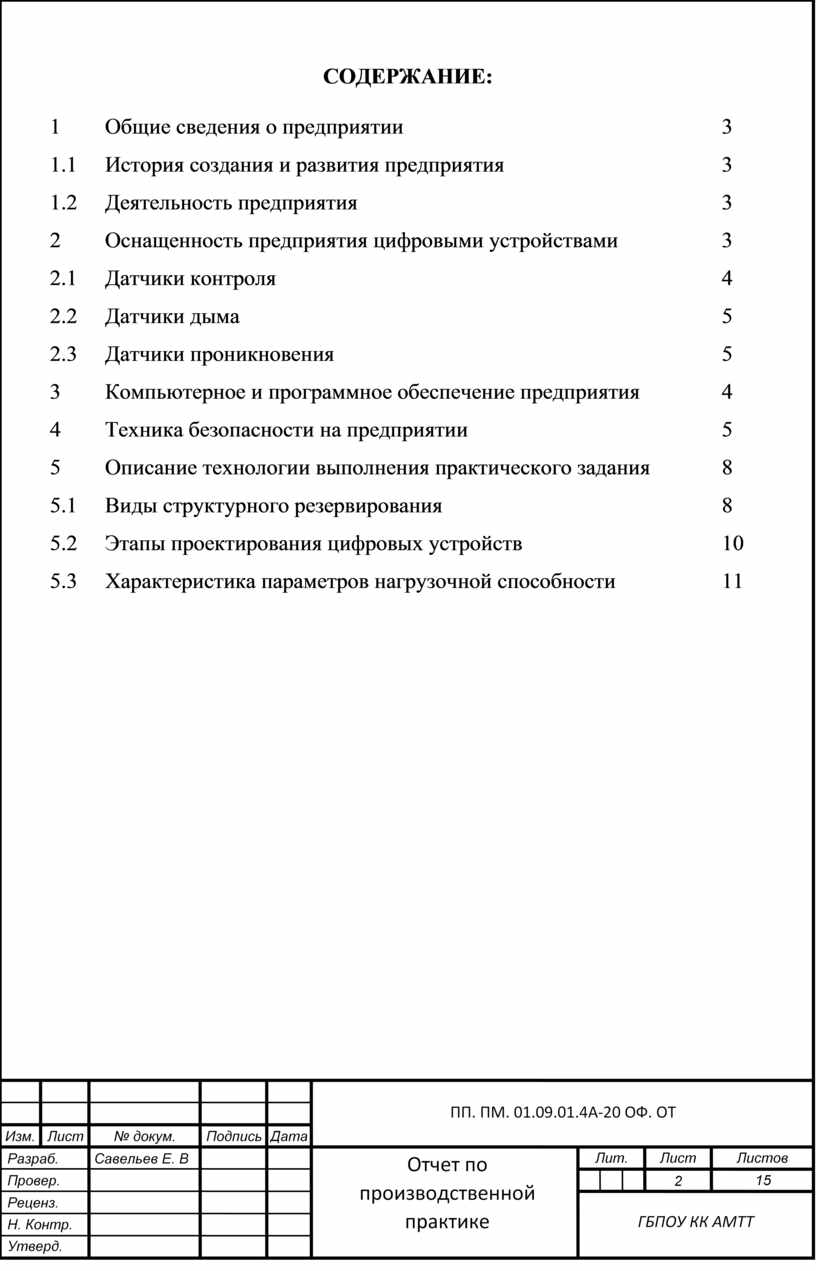

СОДЕРЖАНИЕ:

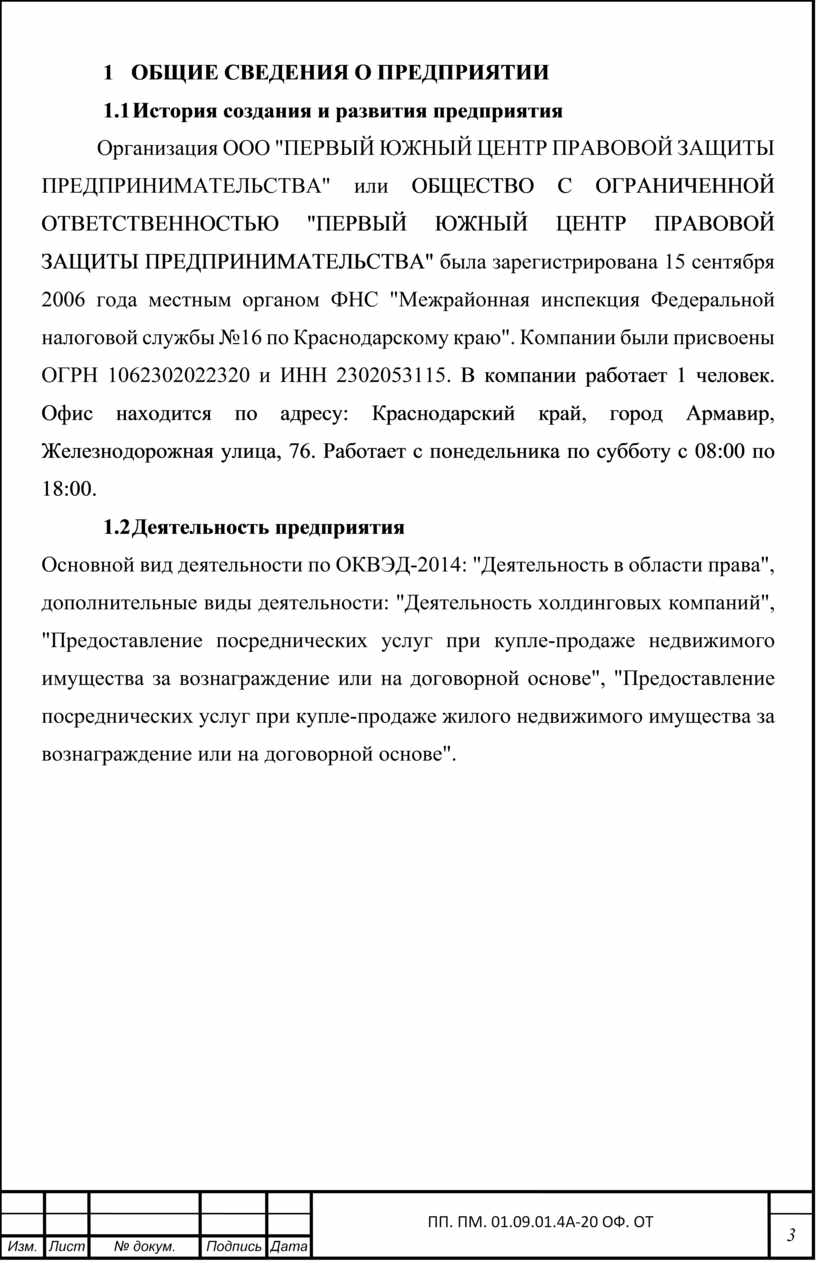

1        ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ

1.1 История создания и развития предприятия

Организация ООО "ПЕРВЫЙ ЮЖНЫЙ ЦЕНТР ПРАВОВОЙ ЗАЩИТЫ ПРЕДПРИНИМАТЕЛЬСТВА" или ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ПЕРВЫЙ ЮЖНЫЙ ЦЕНТР ПРАВОВОЙ ЗАЩИТЫ ПРЕДПРИНИМАТЕЛЬСТВА" была зарегистрирована 15 сентября 2006 года местным органом ФНС "Межрайонная инспекция Федеральной налоговой службы №16 по Краснодарскому краю". Компании были присвоены ОГРН 1062302022320 и ИНН 2302053115. В компании работает 1 человек. Офис находится по адресу: Краснодарский край, город Армавир, Железнодорожная улица, 76. Работает с понедельника по субботу с 08:00 по 18:00.

1.2 Деятельность предприятия

Основной вид деятельности по ОКВЭД-2014: "Деятельность в области права", дополнительные виды деятельности: "Деятельность холдинговых компаний", "Предоставление посреднических услуг при купле-продаже недвижимого имущества за вознаграждение или на договорной основе", "Предоставление посреднических услуг при купле-продаже жилого недвижимого имущества за вознаграждение или на договорной основе".

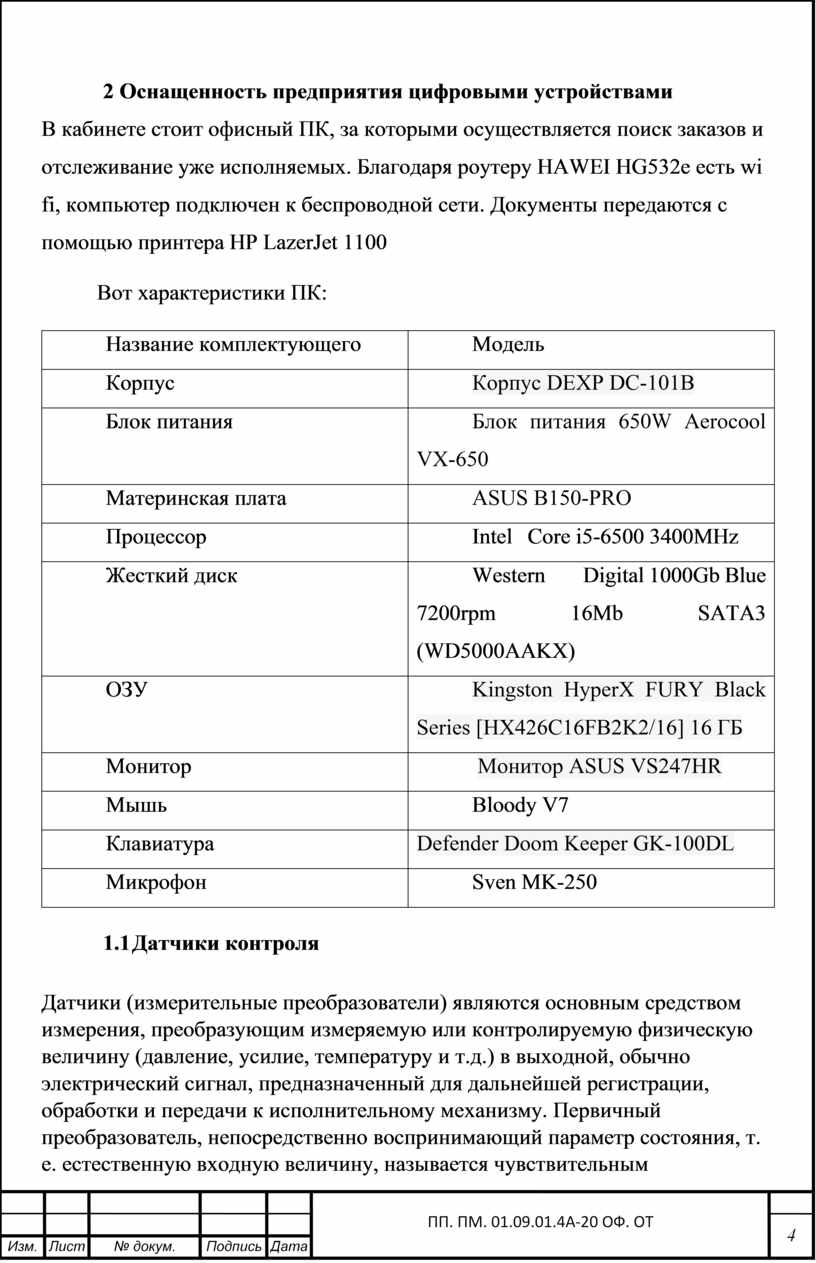

2 Оснащенность предприятия цифровыми устройствами

В кабинете стоит офисный ПК, за которыми осуществляется поиск заказов и отслеживание уже исполняемых. Благодаря роутеру HAWEI HG532e есть wi fi, компьютер подключен к беспроводной сети. Документы передаются с помощью принтера HP LazerJet 1100

Вот характеристики ПК:

1.1 Датчики контроля

Датчики (измерительные преобразователи) являются основным средством измерения, преобразующим измеряемую или контролируемую физическую величину (давление, усилие, температуру и т.д.) в выходной, обычно электрический сигнал, предназначенный для дальнейшей регистрации, обработки и передачи к исполнительному механизму. Первичный преобразователь, непосредственно воспринимающий параметр состояния, т. е. естественную входную величину, называется чувствительным элементом датчика. Если требуется получить сигнал о параметре в другой, более удобной для использования форме, то в системе датчика может устанавливаться второй нормирующий преобразователь, приводящий выходной сигнал в унифицированный.

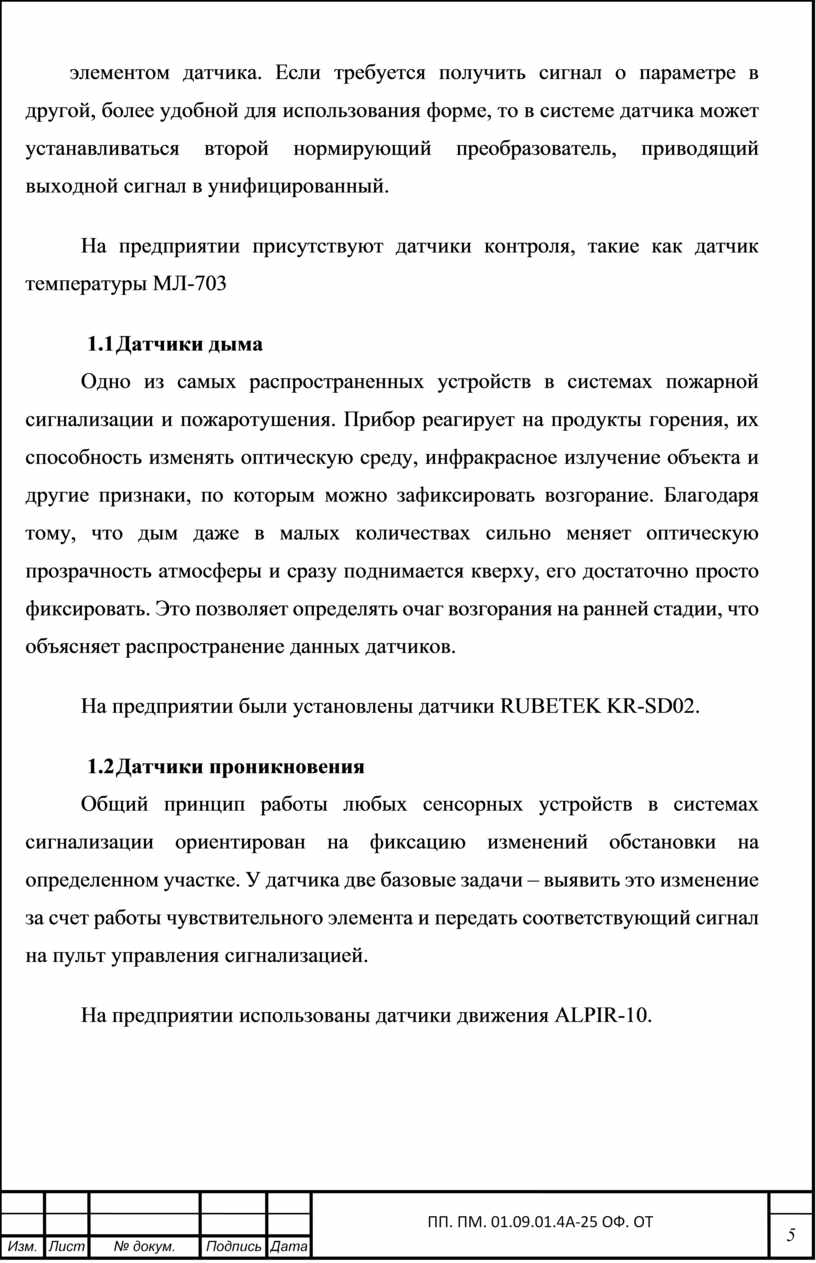

На предприятии присутствуют датчики контроля, такие как датчик температуры МЛ-703

1.2 Датчики дыма

Одно из самых распространенных устройств в системах пожарной сигнализации и пожаротушения. Прибор реагирует на продукты горения, их способность изменять оптическую среду, инфракрасное излучение объекта и другие признаки, по которым можно зафиксировать возгорание. Благодаря тому, что дым даже в малых количествах сильно меняет оптическую прозрачность атмосферы и сразу поднимается кверху, его достаточно просто фиксировать. Это позволяет определять очаг возгорания на ранней стадии, что объясняет распространение данных датчиков.

На предприятии были установлены датчики RUBETEK KR-SD02.

1.3 Датчики проникновения

Общий принцип работы любых сенсорных устройств в системах сигнализации ориентирован на фиксацию изменений обстановки на определенном участке. У датчика две базовые задачи – выявить это изменение за счет работы чувствительного элемента и передать соответствующий сигнал на пульт управления сигнализацией.

На предприятии использованы датчики движения ALPIR-10.

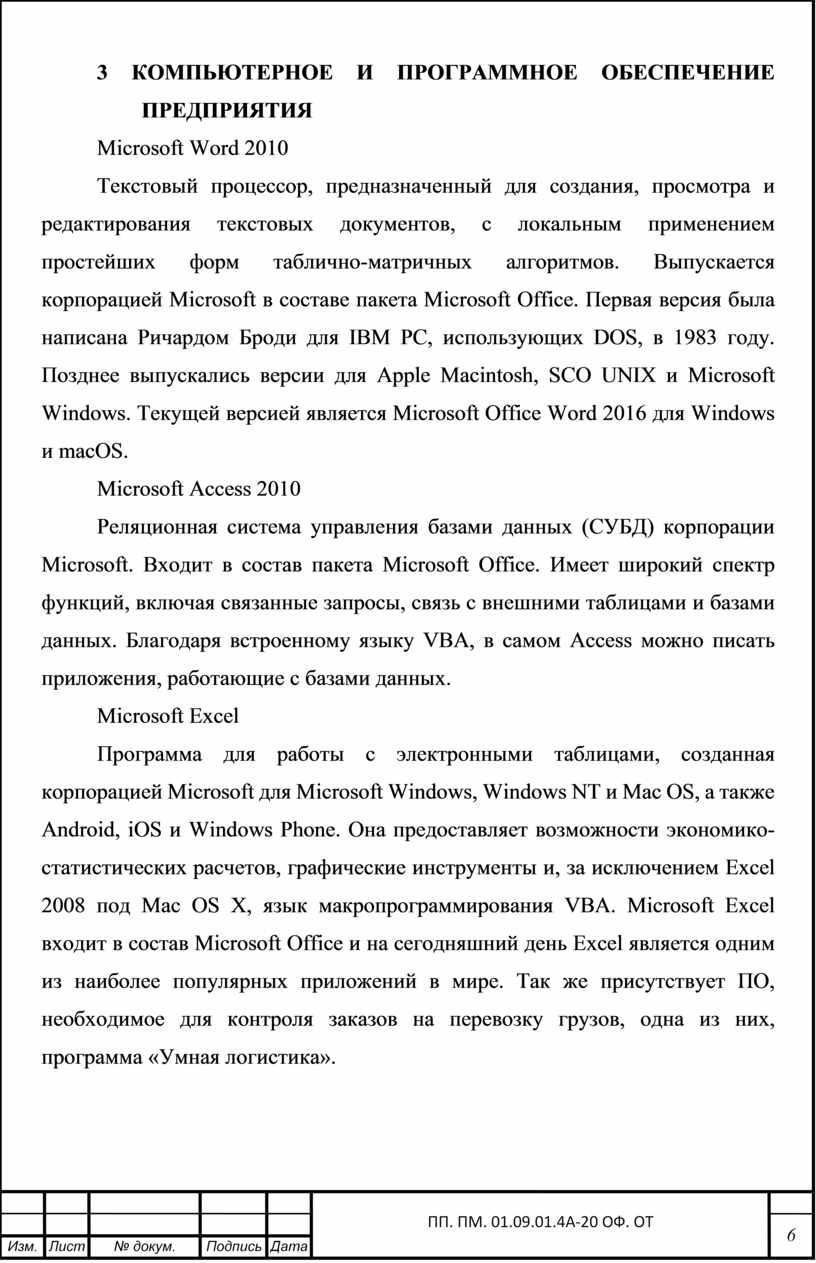

3 КОМПЬЮТЕРНОЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДПРИЯТИЯ

Microsoft Word 2010

Текстовый процессор, предназначенный для создания, просмотра и редактирования текстовых документов, с локальным применением простейших форм таблично-матричных алгоритмов. Выпускается корпорацией Microsoft в составе пакета Microsoft Office. Первая версия была написана Ричардом Броди для IBM PC, использующих DOS, в 1983 году. Позднее выпускались версии для Apple Macintosh, SCO UNIX и Microsoft Windows. Текущей версией является Microsoft Office Word 2016 для Windows и macOS.

Microsoft Access 2010

Реляционная система управления базами данных (СУБД) корпорации Microsoft. Входит в состав пакета Microsoft Office. Имеет широкий спектр функций, включая связанные запросы, связь с внешними таблицами и базами данных. Благодаря встроенному языку VBA, в самом Access можно писать приложения, работающие с базами данных.

Microsoft Excel

Программа для работы с электронными таблицами, созданная корпорацией Microsoft для Microsoft Windows, Windows NT и Mac OS, а также Android, iOS и Windows Phone. Она предоставляет возможности экономико- статистических расчетов, графические инструменты и, за исключением Excel 2008 под Mac OS X, язык макропрограммирования VBA. Microsoft Excel входит в состав Microsoft Office и на сегодняшний день Excel является одним из наиболее популярных приложений в мире. Так же присутствует ПО, необходимое для контроля заказов на перевозку грузов, одна из них, программа «Умная логистика».

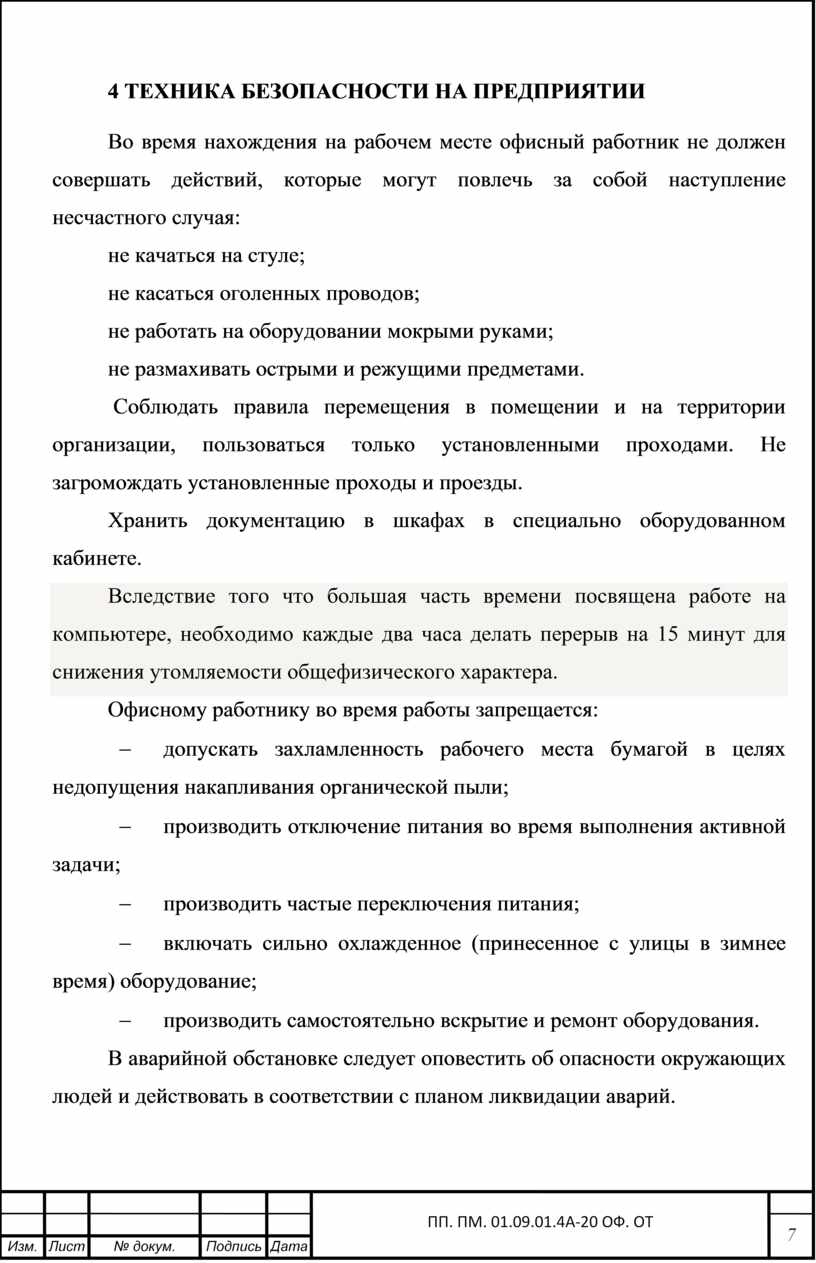

4 ТЕХНИКА БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ

Во время нахождения на рабочем месте офисный работник не должен совершать действий, которые могут повлечь за собой наступление несчастного случая:

не качаться на стуле;

не касаться оголенных проводов;

не работать на оборудовании мокрыми руками;

не размахивать острыми и режущими предметами.

 Соблюдать правила перемещения в помещении и на территории организации, пользоваться только установленными проходами. Не загромождать установленные проходы и проезды.

Хранить документацию в шкафах в специально оборудованном кабинете.

Вследствие того что большая часть времени посвящена работе на компьютере, необходимо каждые два часа делать перерыв на 15 минут для снижения утомляемости общефизического характера.

Офисному работнику во время работы запрещается:

-              допускать захламленность рабочего места бумагой в целях недопущения накапливания органической пыли;

-              производить отключение питания во время выполнения активной задачи;

-              производить частые переключения питания;

-              включать сильно охлажденное (принесенное с улицы в зимнее время) оборудование;

-              производить самостоятельно вскрытие и ремонт оборудования.

В аварийной обстановке следует оповестить об опасности окружающих людей и действовать в соответствии с планом ликвидации аварий.

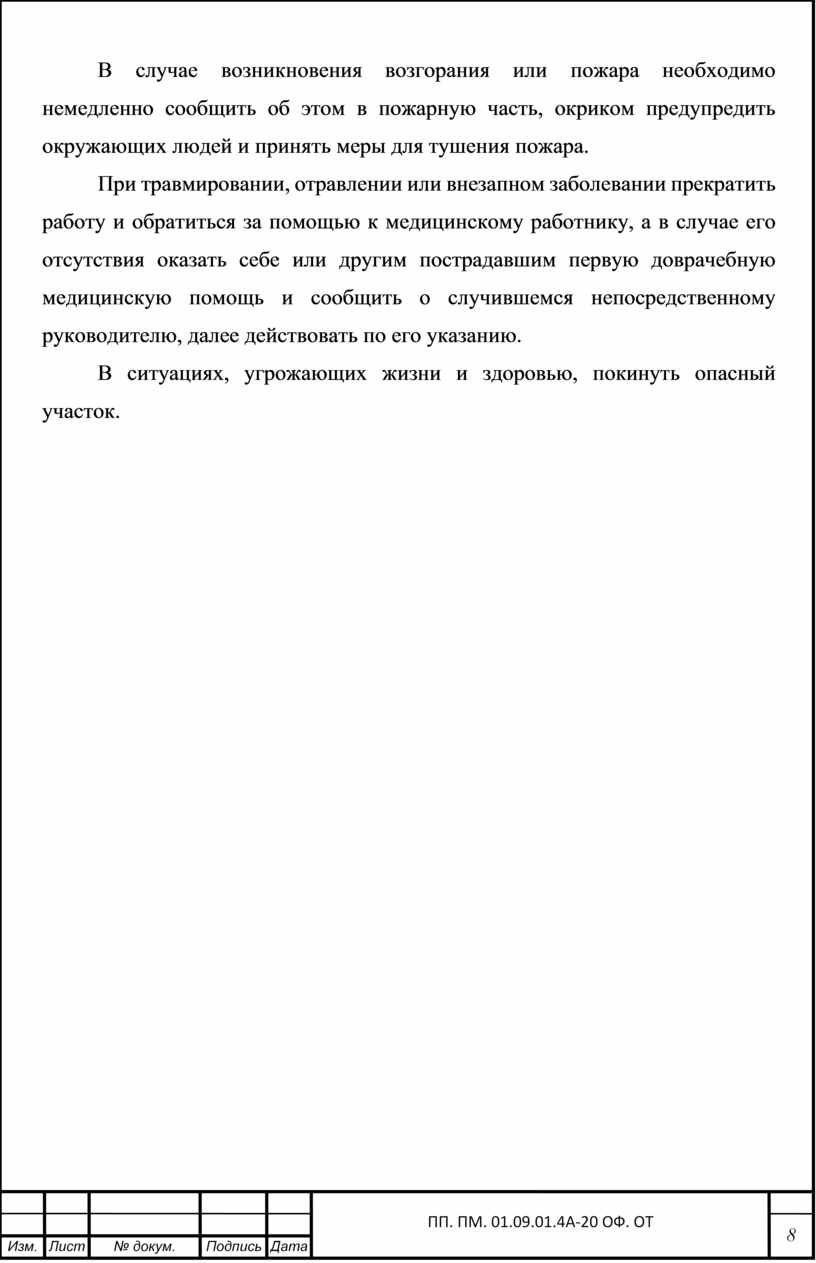

В случае возникновения возгорания или пожара необходимо немедленно сообщить об этом в пожарную часть, окриком предупредить окружающих людей и принять меры для тушения пожара.

При травмировании, отравлении или внезапном заболевании прекратить работу и обратиться за помощью к медицинскому работнику, а в случае его отсутствия оказать себе или другим пострадавшим первую доврачебную медицинскую помощь и сообщить о случившемся непосредственному руководителю, далее действовать по его указанию.

В ситуациях, угрожающих жизни и здоровью, покинуть опасный участок.

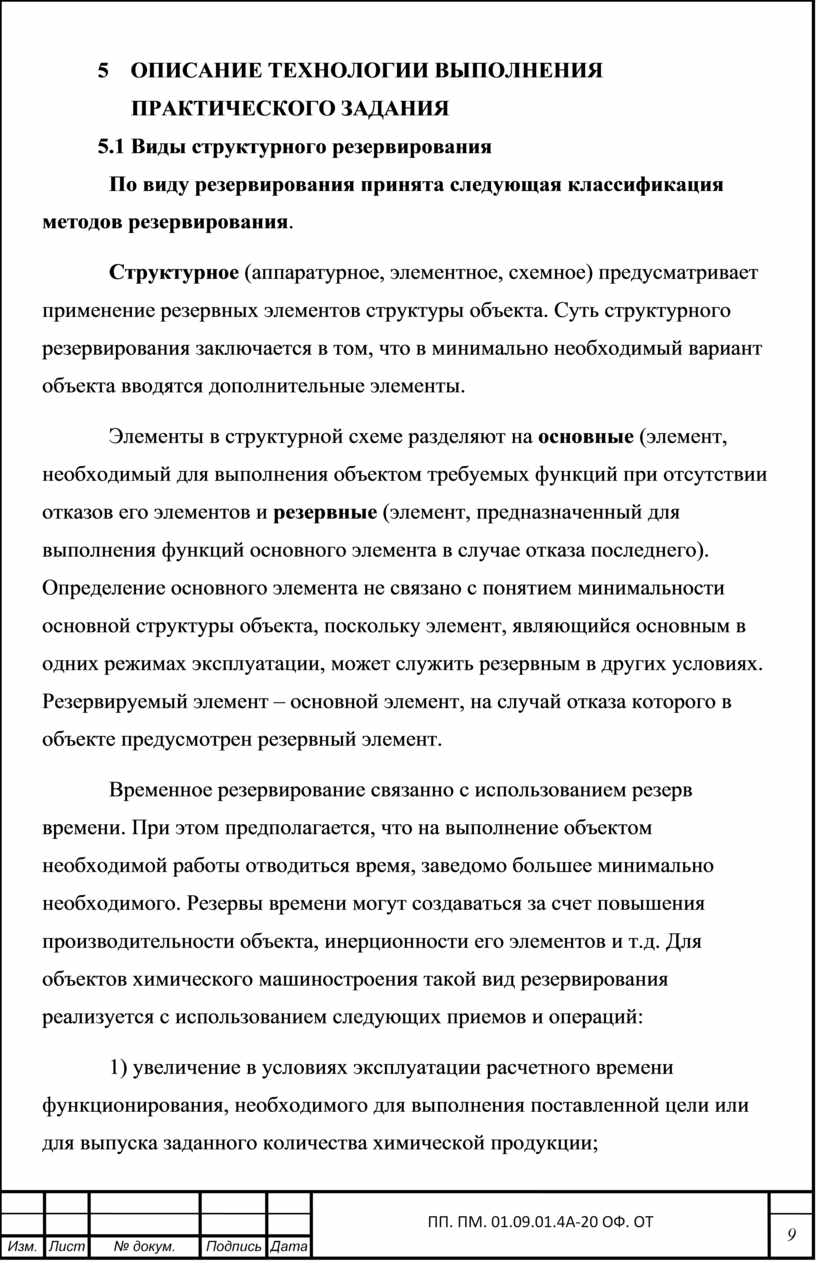

5    ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ

5.1 Виды структурного резервирования

По виду резервирования принята следующая классификация методов резервирования.

Структурное (аппаратурное, элементное, схемное) предусматривает применение резервных элементов структуры объекта. Cуть структурного резервирования заключается в том, что в минимально необходимый вариант объекта вводятся дополнительные элементы.

Элементы в структурной схеме разделяют на основные (элемент, необходимый для выполнения объектом требуемых функций при отсутствии отказов его элементов и резервные (элемент, предназначенный для выполнения функций основного элемента в случае отказа последнего). Определение основного элемента не связано с понятием минимальности основной структуры объекта, поскольку элемент, являющийся основным в одних режимах эксплуатации, может служить резервным в других условиях. Резервируемый элемент – основной элемент, на случай отказа которого в объекте предусмотрен резервный элемент.

Временное резервирование связанно с использованием резерв времени. При этом предполагается, что на выполнение объектом необходимой работы отводиться время, заведомо большее минимально необходимого. Резервы времени могут создаваться за счет повышения производительности объекта, инерционности его элементов и т.д. Для объектов химического машиностроения такой вид резервирования реализуется с использованием следующих приемов и операций:

1) увеличение в условиях эксплуатации расчетного времени функционирования, необходимого для выполнения поставленной цели или для выпуска заданного количества химической продукции;

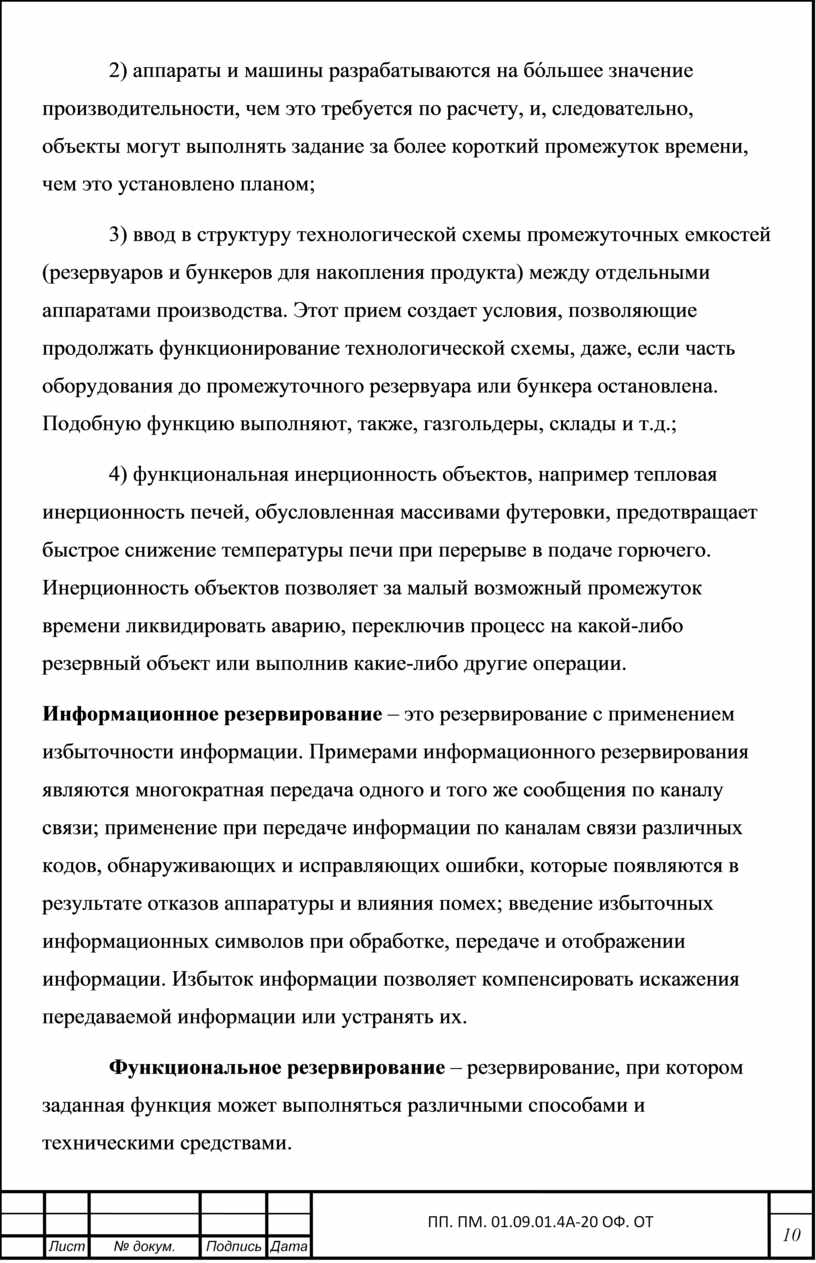

2) аппараты и машины разрабатываются на бóльшее значение производительности, чем это требуется по расчету, и, следовательно, объекты могут выполнять задание за более короткий промежуток времени, чем это установлено планом;

3) ввод в структуру технологической схемы промежуточных емкостей (резервуаров и бункеров для накопления продукта) между отдельными аппаратами производства. Этот прием создает условия, позволяющие продолжать функционирование технологической схемы, даже, если часть оборудования до промежуточного резервуара или бункера остановлена. Подобную функцию выполняют, также, газгольдеры, склады и т.д.;

4) функциональная инерционность объектов, например тепловая инерционность печей, обусловленная массивами футеровки, предотвращает быстрое снижение температуры печи при перерыве в подаче горючего. Инерционность объектов позволяет за малый возможный промежуток времени ликвидировать аварию, переключив процесс на какой-либо резервный объект или выполнив какие-либо другие операции.

Информационное резервирование – это резервирование с применением избыточности информации. Примерами информационного резервирования являются многократная передача одного и того же сообщения по каналу связи; применение при передаче информации по каналам связи различных кодов, обнаруживающих и исправляющих ошибки, которые появляются в результате отказов аппаратуры и влияния помех; введение избыточных информационных символов при обработке, передаче и отображении информации. Избыток информации позволяет компенсировать искажения передаваемой информации или устранять их.

Функциональное резервирование – резервирование, при котором заданная функция может выполняться различными способами и техническими средствами.

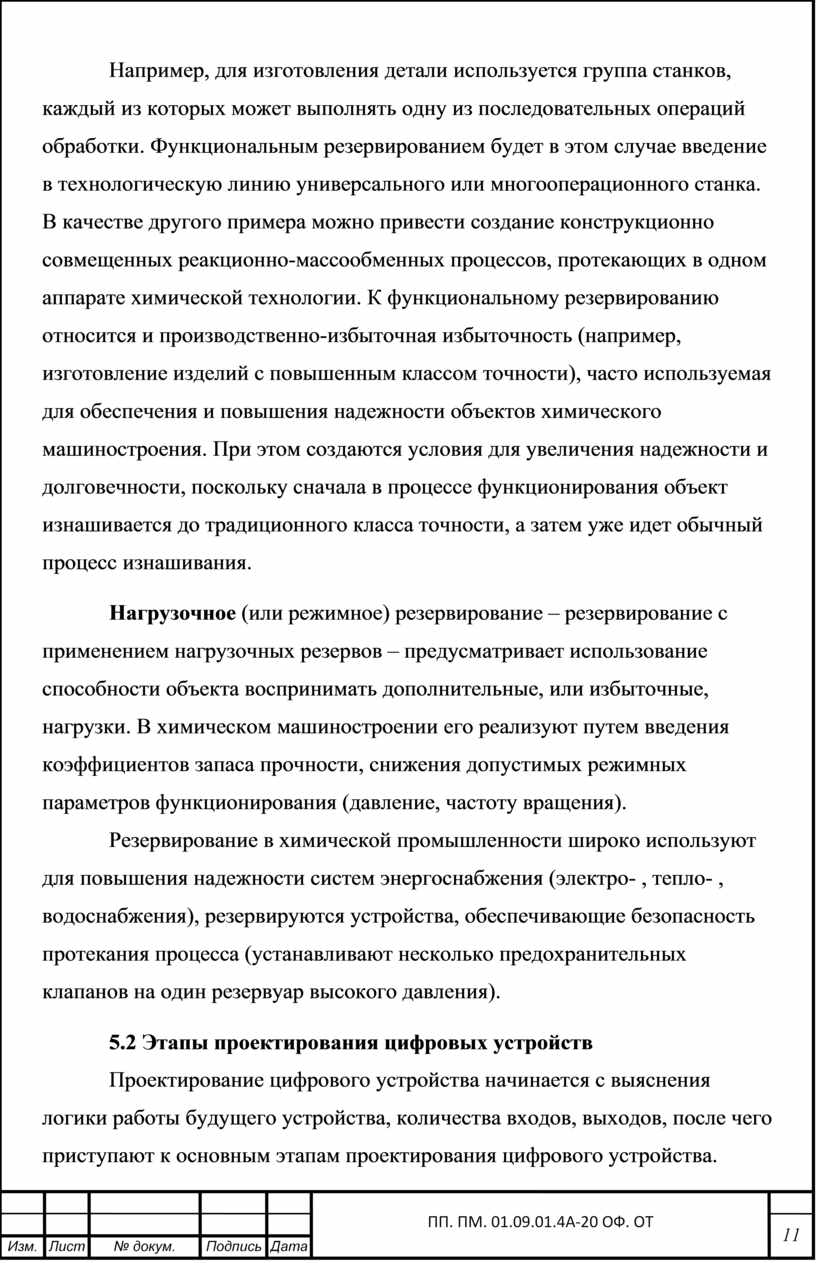

Например, для изготовления детали используется группа станков, каждый из которых может выполнять одну из последовательных операций обработки. Функциональным резервированием будет в этом случае введение в технологическую линию универсального или многооперационного станка. В качестве другого примера можно привести создание конструкционно совмещенных реакционно-массообменных процессов, протекающих в одном аппарате химической технологии. К функциональному резервированию относится и производственно-избыточная избыточность (например, изготовление изделий с повышенным классом точности), часто используемая для обеспечения и повышения надежности объектов химического машиностроения. При этом создаются условия для увеличения надежности и долговечности, поскольку сначала в процессе функционирования объект изнашивается до традиционного класса точности, а затем уже идет обычный процесс изнашивания.

Нагрузочное (или режимное) резервирование – резервирование с применением нагрузочных резервов – предусматривает использование способности объекта воспринимать дополнительные, или избыточные, нагрузки. В химическом машиностроении его реализуют путем введения коэффициентов запаса прочности, снижения допустимых режимных параметров функционирования (давление, частоту вращения).

Резервирование в химической промышленности широко используют для повышения надежности систем энергоснабжения (электро- , тепло- , водоснабжения), резервируются устройства, обеспечивающие безопасность протекания процесса (устанавливают несколько предохранительных клапанов на один резервуар высокого давления).

5.2 Этапы проектирования цифровых устройств

Проектирование цифрового устройства начинается с выяснения логики работы будущего устройства, количества входов, выходов, после чего приступают к основным этапам проектирования цифрового устройства.

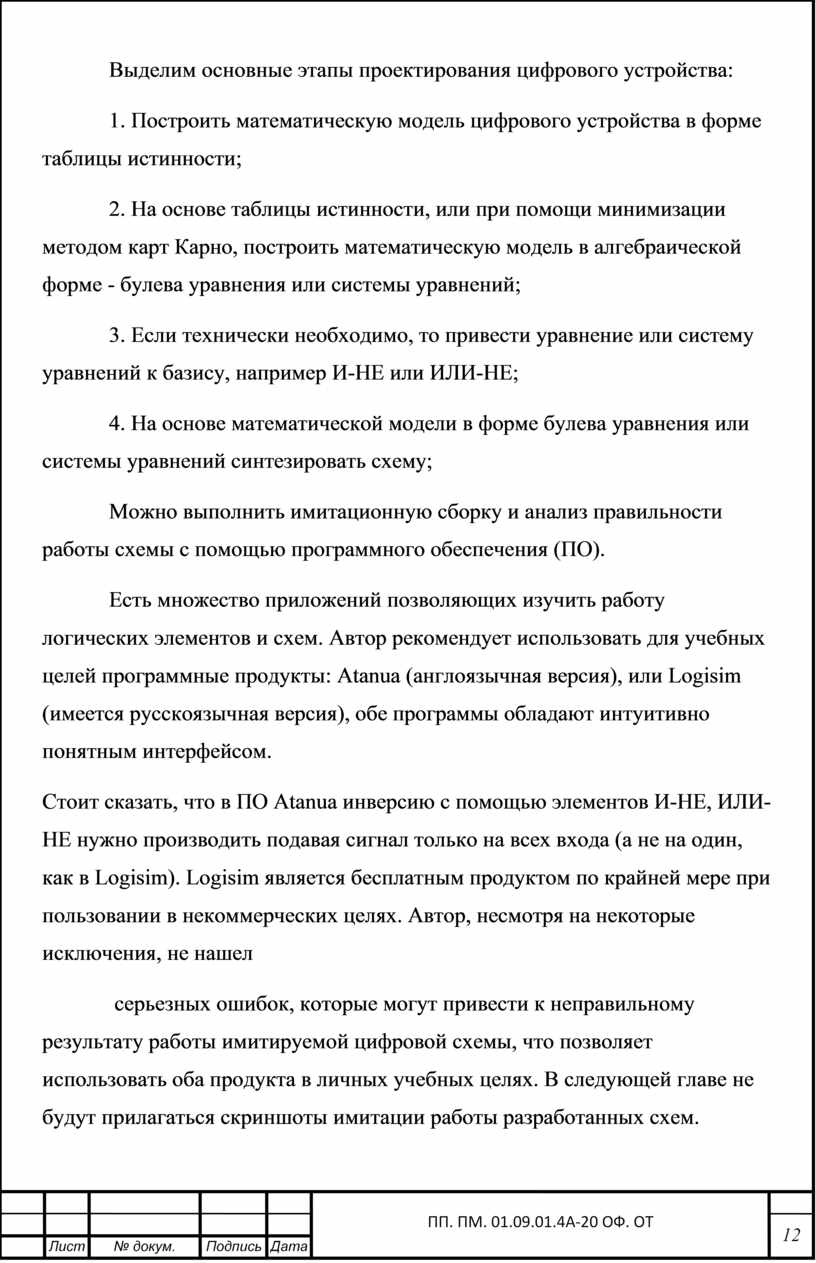

Выделим основные этапы проектирования цифрового устройства:

1. Построить математическую модель цифрового устройства в форме таблицы истинности;

2. На основе таблицы истинности, или при помощи минимизации методом карт Карно, построить математическую модель в алгебраической форме - булева уравнения или системы уравнений;

3. Если технически необходимо, то привести уравнение или систему уравнений к базису, например И-НЕ или ИЛИ-НЕ;

4. На основе математической модели в форме булева уравнения или системы уравнений синтезировать схему;

Можно выполнить имитационную сборку и анализ правильности работы схемы с помощью программного обеспечения (ПО).

Есть множество приложений позволяющих изучить работу логических элементов и схем. Автор рекомендует использовать для учебных целей программные продукты: Atanua (англоязычная версия), или Logisim (имеется русскоязычная версия), обе программы обладают интуитивно понятным интерфейсом.

Стоит сказать, что в ПО Atanua инверсию с помощью элементов И-НЕ, ИЛИ-НЕ нужно производить подавая сигнал только на всех входа (а не на один, как в Logisim). Logisim является бесплатным продуктом по крайней мере при пользовании в некоммерческих целях. Автор, несмотря на некоторые исключения, не нашел

 серьезных ошибок, которые могут привести к неправильному результату работы имитируемой цифровой схемы, что позволяет использовать оба продукта в личных учебных целях. В следующей главе не будут прилагаться скриншоты имитации работы разработанных схем.

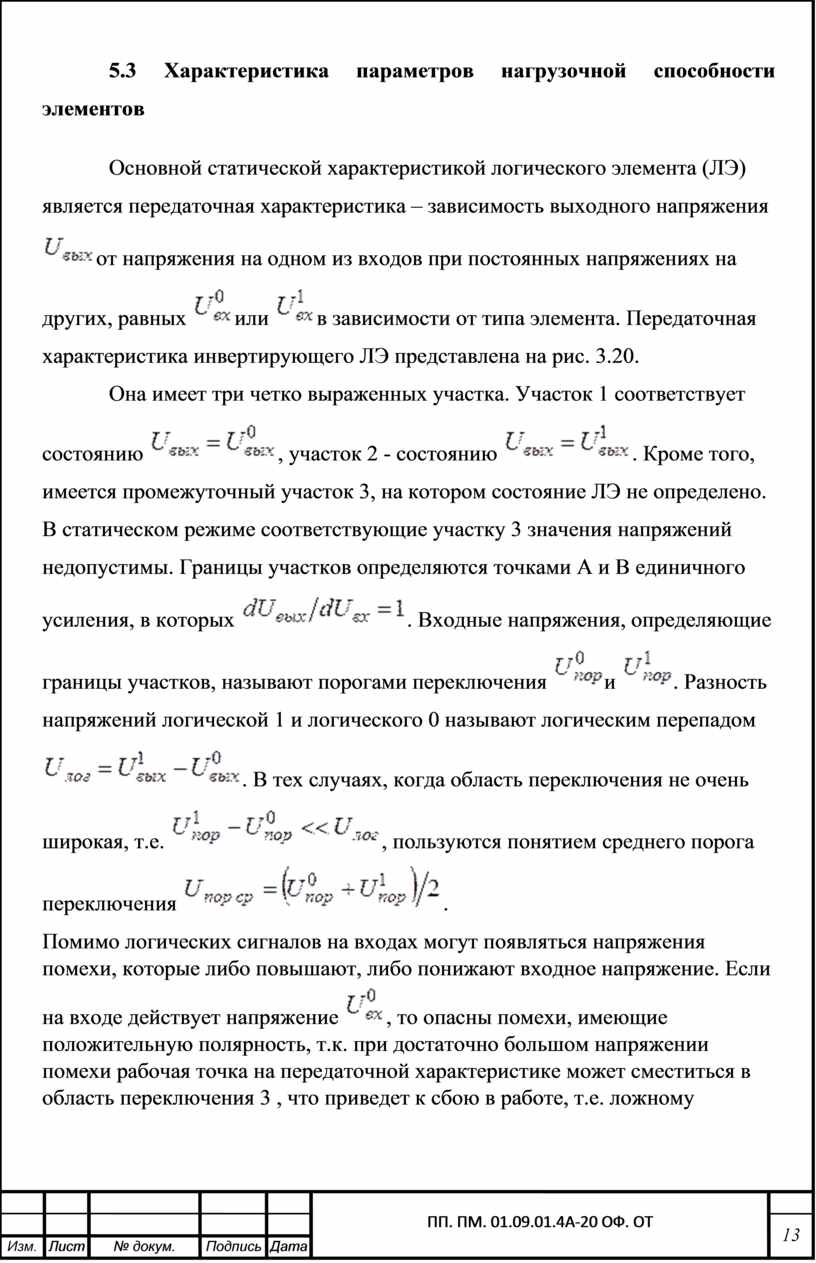

5.3 Характеристика параметров нагрузочной способности элементов

Основной статической характеристикой логического элемента (ЛЭ) является передаточная характеристика – зависимость выходного напряжения от напряжения на одном из входов при постоянных напряжениях на других, равных или в зависимости от типа элемента. Передаточная характеристика инвертирующего ЛЭ представлена на рис. 3.20.

Она имеет три четко выраженных участка. Участок 1 соответствует состоянию , участок 2 - состоянию . Кроме того, имеется промежуточный участок 3, на котором состояние ЛЭ не определено. В статическом режиме соответствующие участку 3 значения напряжений недопустимы. Границы участков определяются точками А и В единичного усиления, в которых . Входные напряжения, определяющие границы участков, называют порогами переключения и . Разность напряжений логической 1 и логического 0 называют логическим перепадом . В тех случаях, когда область переключения не очень широкая, т.е. , пользуются понятием среднего порога переключения .

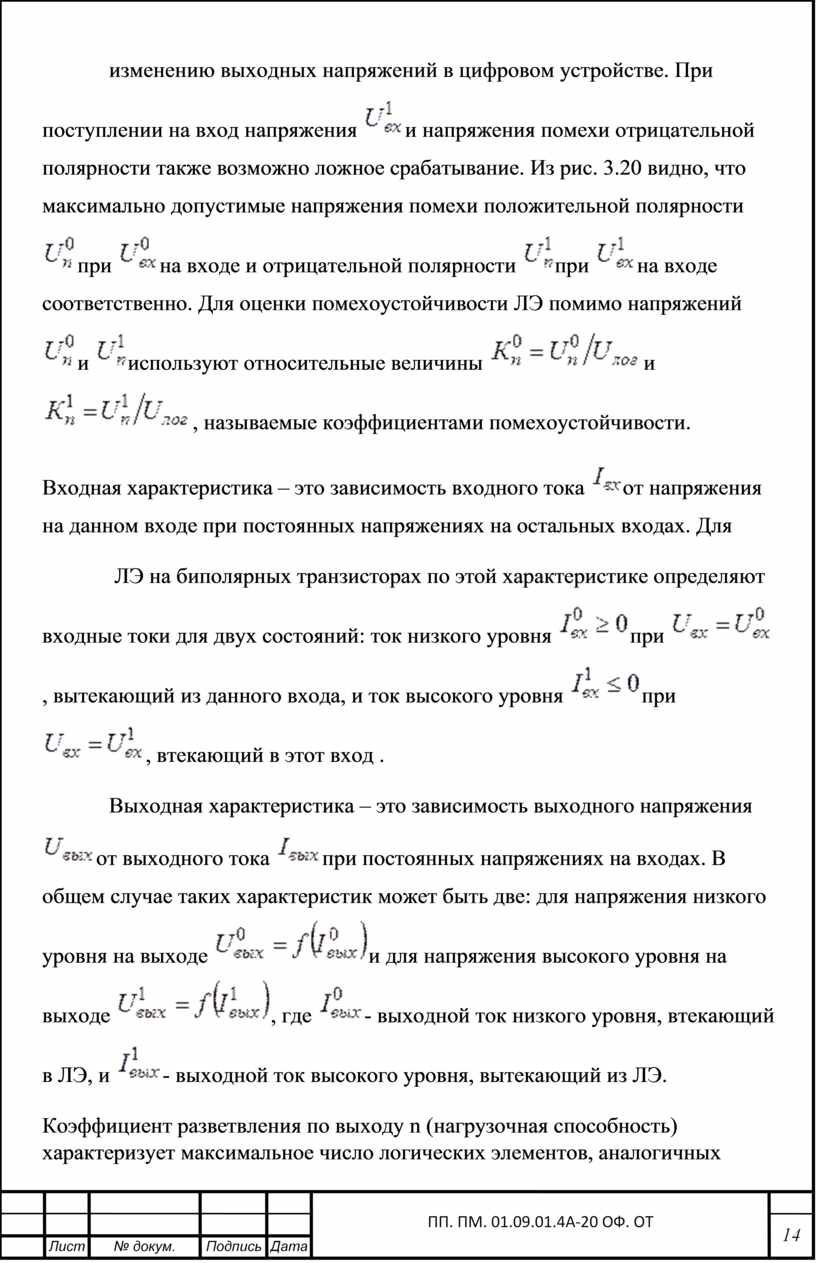

Помимо логических сигналов на входах могут появляться напряжения помехи, которые либо повышают, либо понижают входное напряжение. Если на входе действует напряжение , то опасны помехи, имеющие положительную полярность, т.к. при достаточно большом напряжении помехи рабочая точка на передаточной характеристике может сместиться в область переключения 3 , что приведет к сбою в работе, т.е. ложному изменению выходных напряжений в цифровом устройстве. При поступлении на вход напряжения и напряжения помехи отрицательной полярности также возможно ложное срабатывание. Из рис. 3.20 видно, что максимально допустимые напряжения помехи положительной полярности при на входе и отрицательной полярности при на входе соответственно. Для оценки помехоустойчивости ЛЭ помимо напряжений и используют относительные величины и , называемые коэффициентами помехоустойчивости.

Входная характеристика – это зависимость входного тока от напряжения на данном входе при постоянных напряжениях на остальных входах. Для

 ЛЭ на биполярных транзисторах по этой характеристике определяют входные токи для двух состояний: ток низкого уровня при , вытекающий из данного входа, и ток высокого уровня при , втекающий в этот вход .

Выходная характеристика – это зависимость выходного напряжения от выходного тока при постоянных напряжениях на входах. В общем случае таких характеристик может быть две: для напряжения низкого уровня на выходе и для напряжения высокого уровня на выходе , где - выходной ток низкого уровня, втекающий в ЛЭ, и - выходной ток высокого уровня, вытекающий из ЛЭ.

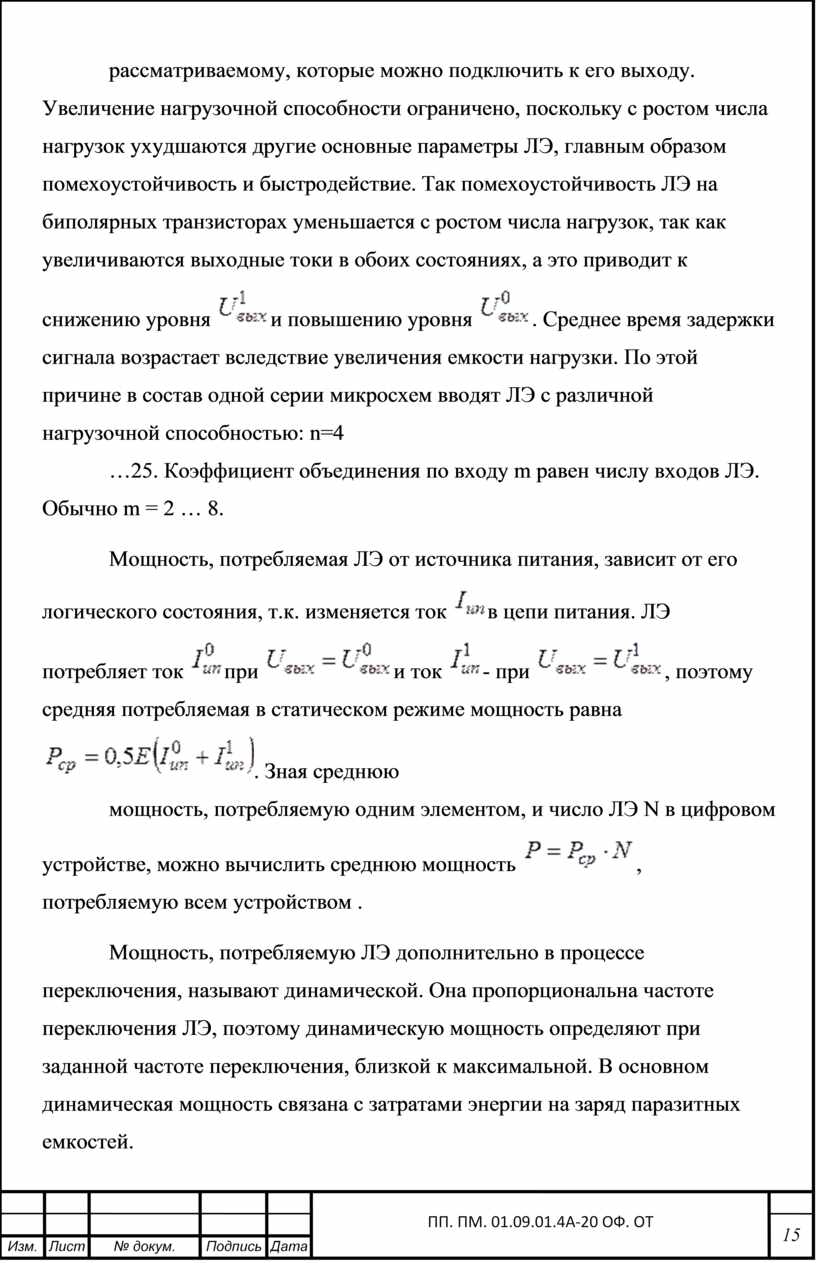

Коэффициент разветвления по выходу n (нагрузочная способность) характеризует максимальное число логических элементов, аналогичных рассматриваемому, которые можно подключить к его выходу. Увеличение нагрузочной способности ограничено, поскольку с ростом числа нагрузок ухудшаются другие основные параметры ЛЭ, главным образом помехоустойчивость и быстродействие. Так помехоустойчивость ЛЭ на биполярных транзисторах уменьшается с ростом числа нагрузок, так как увеличиваются выходные токи в обоих состояниях, а это приводит к снижению уровня и повышению уровня . Среднее время задержки сигнала возрастает вследствие увеличения емкости нагрузки. По этой причине в состав одной серии микросхем вводят ЛЭ с различной нагрузочной способностью: n=4

…25. Коэффициент объединения по входу m равен числу входов ЛЭ. Обычно m = 2 … 8.

Мощность, потребляемая ЛЭ от источника питания, зависит от его логического состояния, т.к. изменяется ток в цепи питания. ЛЭ потребляет ток при и ток - при , поэтому средняя потребляемая в статическом режиме мощность равна . Зная среднюю

мощность, потребляемую одним элементом, и число ЛЭ N в цифровом устройстве, можно вычислить среднюю мощность , потребляемую всем устройством .

Мощность, потребляемую ЛЭ дополнительно в процессе переключения, называют динамической. Она пропорциональна частоте переключения ЛЭ, поэтому динамическую мощность определяют при заданной частоте переключения, близкой к максимальной. В основном динамическая мощность связана с затратами энергии на заряд паразитных емкостей.

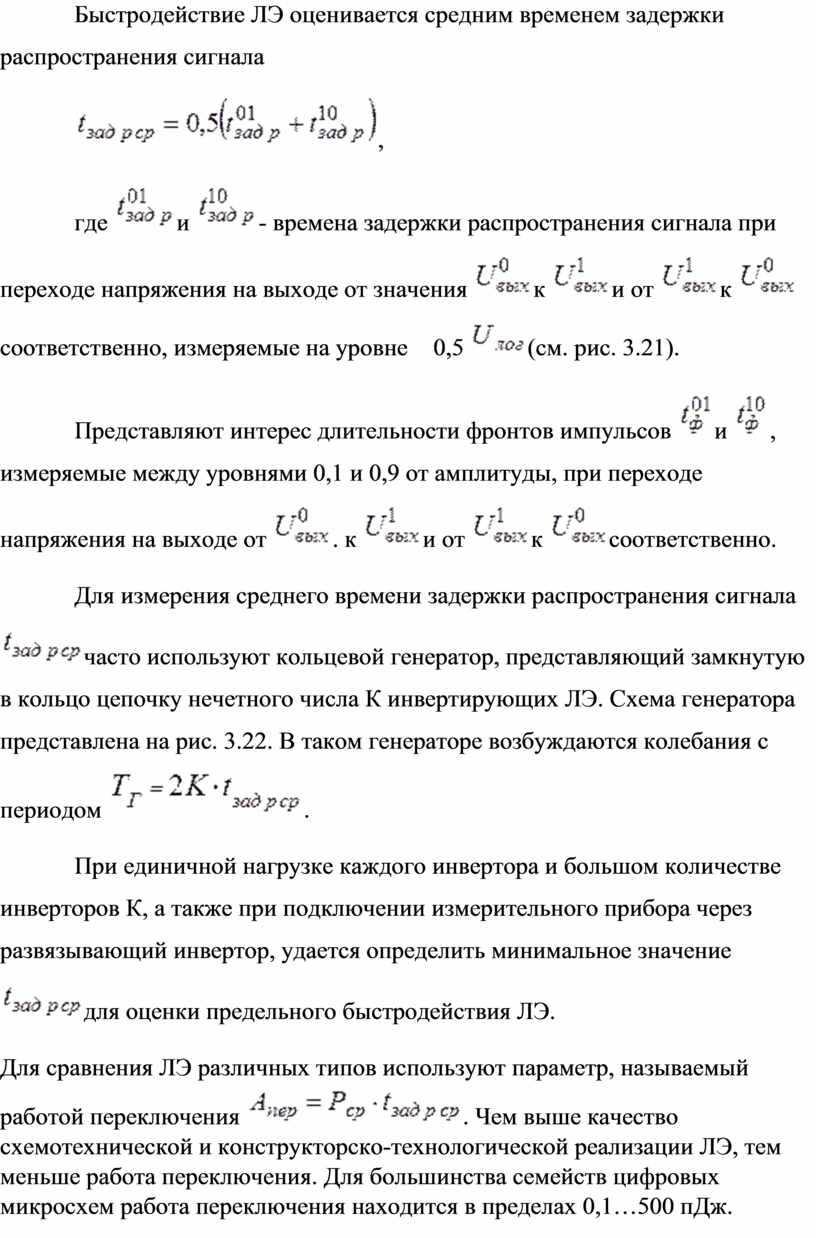

Быстродействие ЛЭ оценивается средним временем задержки распространения сигнала

,

где и - времена задержки распространения сигнала при переходе напряжения на выходе от значения к и от к соответственно, измеряемые на уровне 0,5 (см. рис. 3.21).

Представляют интерес длительности фронтов импульсов и , измеряемые между уровнями 0,1 и 0,9 от амплитуды, при переходе напряжения на выходе от . к и от к соответственно.

Для измерения среднего времени задержки распространения сигнала часто используют кольцевой генератор, представляющий замкнутую в кольцо цепочку нечетного числа К инвертирующих ЛЭ. Схема генератора представлена на рис. 3.22. В таком генераторе возбуждаются колебания с периодом .

При единичной нагрузке каждого инвертора и большом количестве инверторов К, а также при подключении измерительного прибора через развязывающий инвертор, удается определить минимальное значение для оценки предельного быстродействия ЛЭ.

Для сравнения ЛЭ различных типов используют параметр, называемый работой переключения . Чем выше качество схемотехнической и конструкторско-технологической реализации ЛЭ, тем меньше работа переключения. Для большинства семейств цифровых микросхем работа переключения находится в пределах 0,1…500 пДж.
