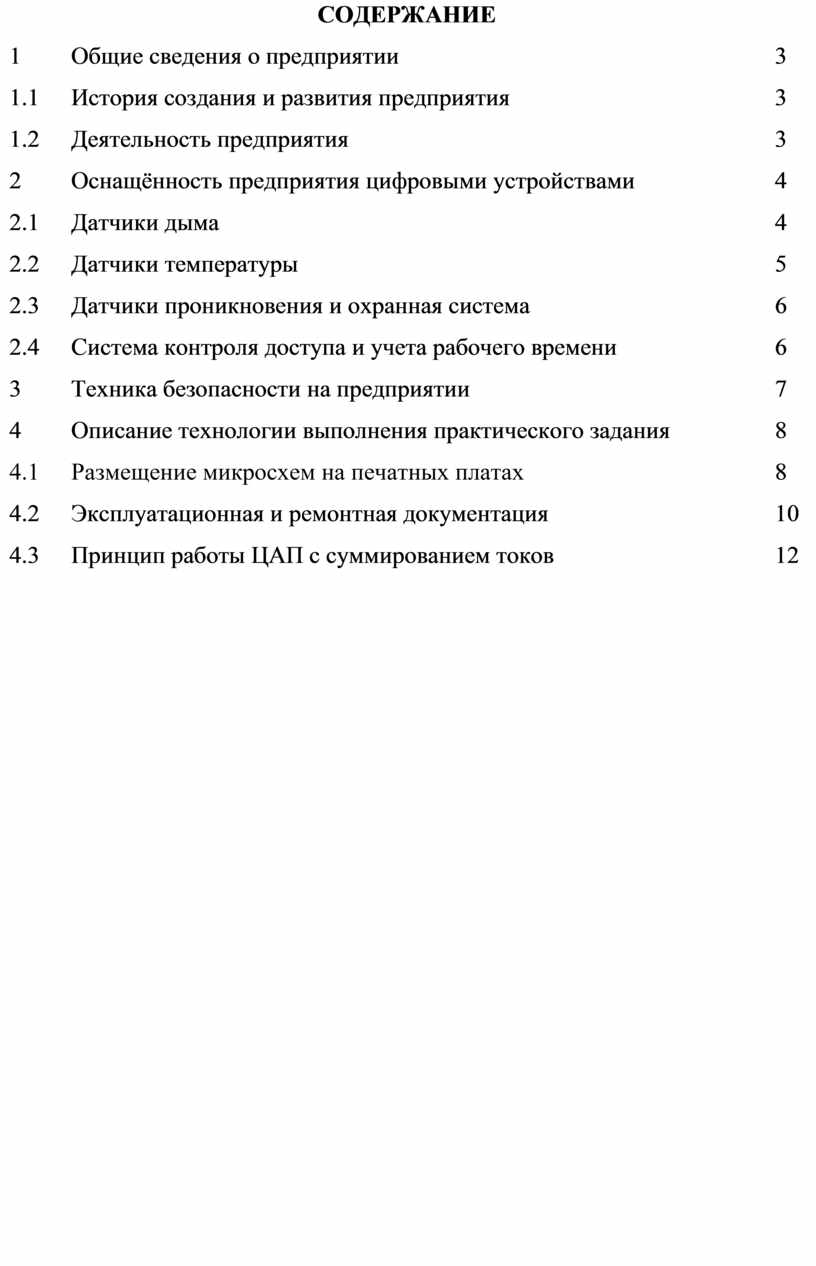

СОДЕРЖАНИЕ

1

Общие сведения о предприятии

3

1.1

История создания и развития предприятия

3

1.2

Деятельность предприятия

3

2

Оснащённость предприятия цифровыми устройствами

4

2.1

Датчики дыма

4

2.2

Датчики температуры

5

2.3

Датчики проникновения и охранная система

6

2.4

Система контроля доступа и учета рабочего времени

6

3

Техника безопасности на предприятии

7

4

Описание технологии выполнения практического задания

8

4.1

Размещение микросхем на печатных платах

8

4.2

Эксплуатационная и ремонтная документация

10

4.3

Принцип работы ЦАП с суммированием токов

12

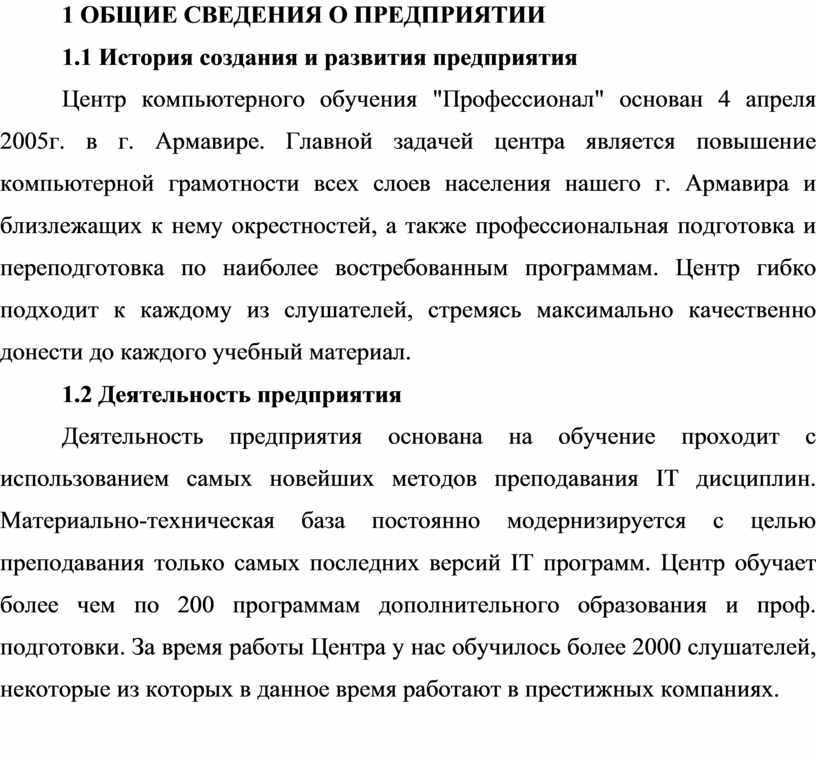

1 ОБЩИЕ СВЕДЕНИЯ О ПРЕДПРИЯТИИ

1.1 История создания и развития предприятия

Центр компьютерного обучения "Профессионал" основан 4 апреля 2005г. в г. Армавире. Главной задачей центра является повышение компьютерной грамотности всех слоев населения нашего г. Армавира и близлежащих к нему окрестностей, а также профессиональная подготовка и переподготовка по наиболее востребованным программам. Центр гибко подходит к каждому из слушателей, стремясь максимально качественно донести до каждого учебный материал.

1.2 Деятельность предприятия

Деятельность предприятия основана на обучение проходит с использованием самых новейших методов преподавания IT дисциплин. Материально-техническая база постоянно модернизируется с целью преподавания только самых последних версий IT программ. Центр обучает более чем по 200 программам дополнительного образования и проф. подготовки. За время работы Центра у нас обучилось более 2000 слушателей, некоторые из которых в данное время работают в престижных компаниях.

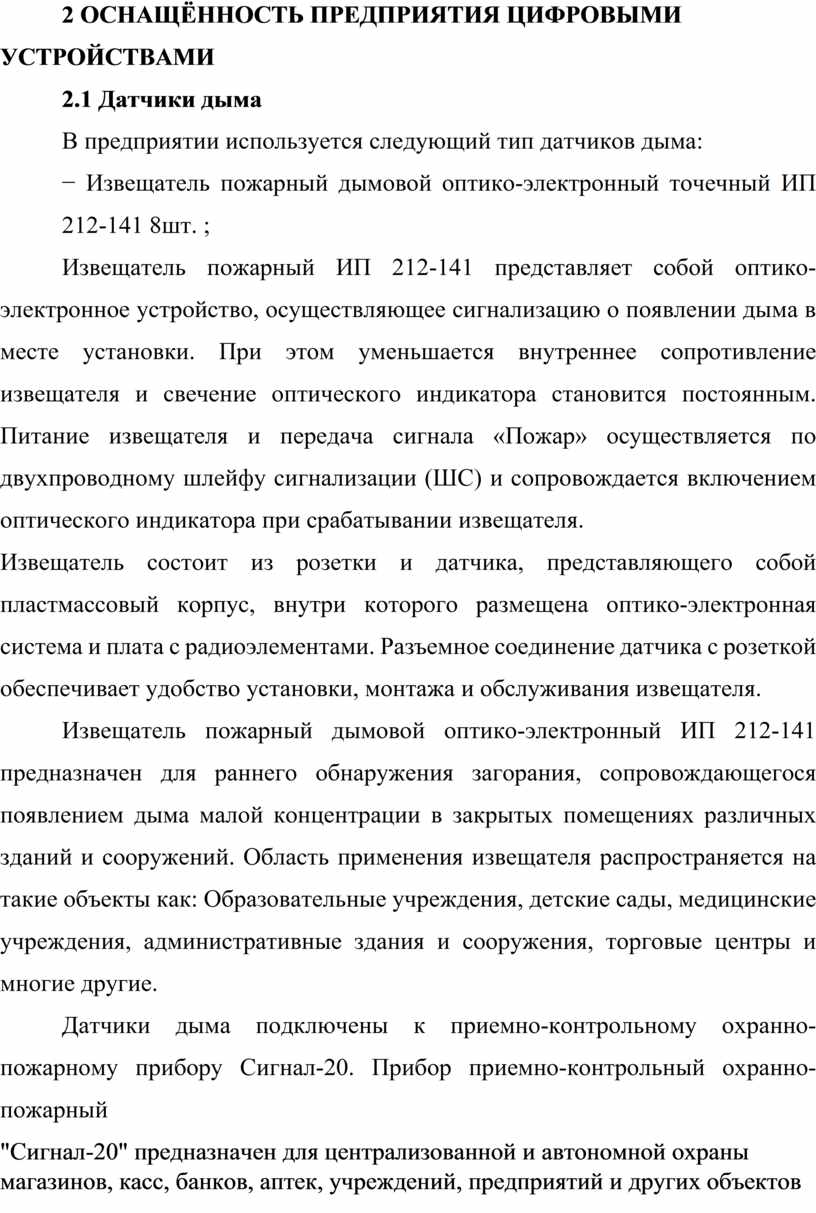

2 ОСНАЩЁННОСТЬ ПРЕДПРИЯТИЯ ЦИФРОВЫМИ УСТРОЙСТВАМИ

2.1 Датчики дыма

В предприятии используется следующий тип датчиков дыма:

− Извещатель пожарный дымовой оптико-электронный точечный ИП 212-141 8шт. ;

Извещатель пожарный ИП 212-141 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Извещатель пожарный дымовой оптико-электронный ИП 212-141 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется на такие объекты как: Образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

         Датчики дыма подключены к приемно-контрольному охранно-пожарному прибору Сигнал-20. Прибор приемно-контрольный охранно-пожарный

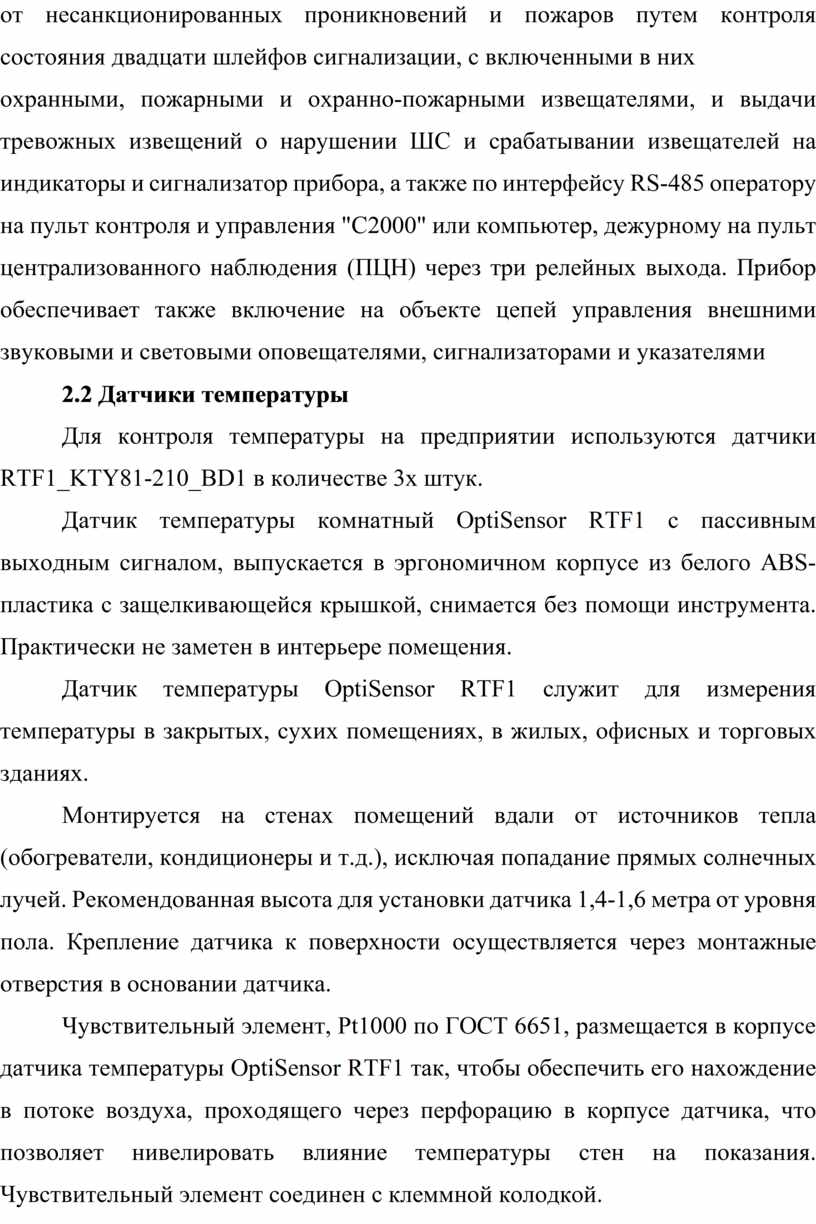

"Сигнал-20" предназначен для централизованной и автономной охраны магазинов, касс, банков, аптек, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации, с включенными в них

охранными, пожарными и охранно-пожарными извещателями, и выдачи тревожных извещений о нарушении ШС и срабатывании извещателей на индикаторы и сигнализатор прибора, а также по интерфейсу RS-485 оператору на пульт контроля и управления "С2000" или компьютер, дежурному на пульт централизованного наблюдения (ПЦН) через три релейных выхода. Прибор обеспечивает также включение на объекте цепей управления внешними звуковыми и световыми оповещателями, сигнализаторами и указателями

2.2 Датчики температуры

Для контроля температуры на предприятии используются датчики RTF1_KTY81-210_BD1 в количестве 3х штук.

Датчик температуры комнатный OptiSensor RTF1 с пассивным выходным сигналом, выпускается в эргономичном корпусе из белого ABS-пластика с защелкивающейся крышкой, снимается без помощи инструмента. Практически не заметен в интерьере помещения.

Датчик температуры OptiSensor RTF1 служит для измерения температуры в закрытых, сухих помещениях, в жилых, офисных и торговых зданиях.

Монтируется на стенах помещений вдали от источников тепла (обогреватели, кондиционеры и т.д.), исключая попадание прямых солнечных лучей. Рекомендованная высота для установки датчика 1,4-1,6 метра от уровня пола. Крепление датчика к поверхности осуществляется через монтажные отверстия в основании датчика.

Чувствительный элемент, Pt1000 по ГОСТ 6651, размещается в корпусе датчика температуры OptiSensor RTF1 так, чтобы обеспечить его нахождение в потоке воздуха, проходящего через перфорацию в корпусе датчика, что позволяет нивелировать влияние температуры стен на показания. Чувствительный элемент соединен с клеммной колодкой.

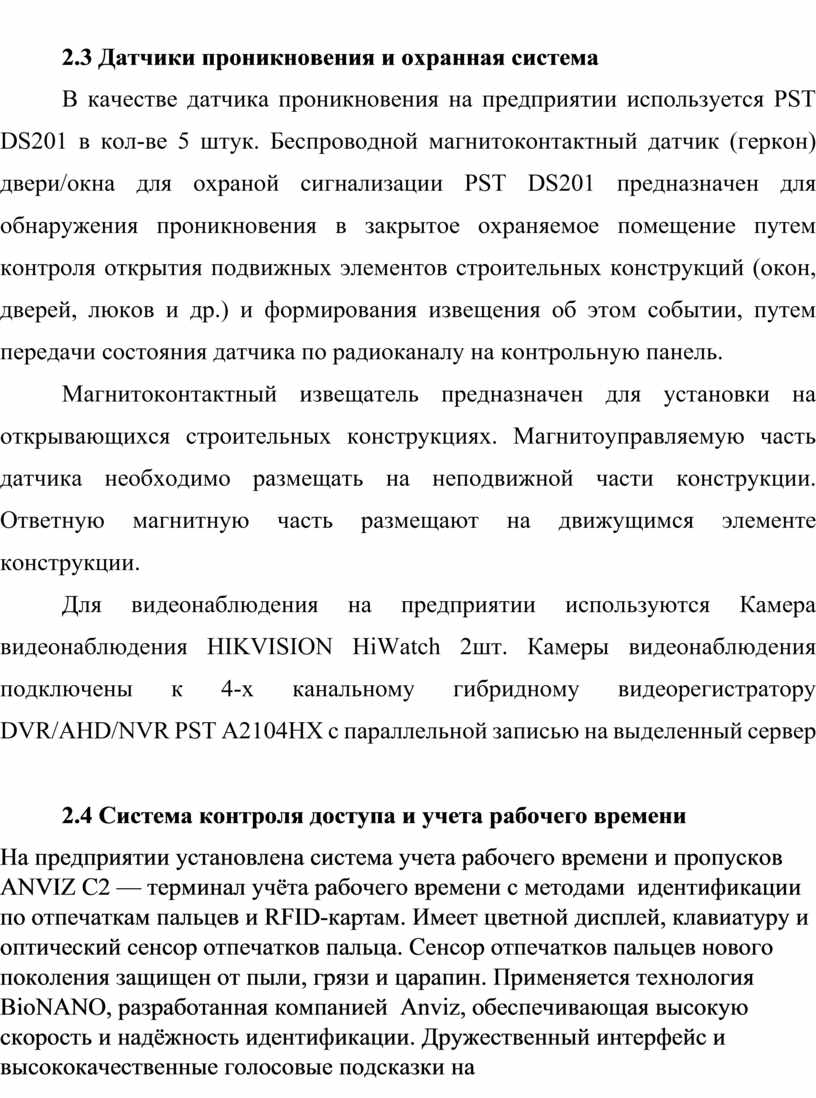

2.3 Датчики проникновения и охранная система

В качестве датчика проникновения на предприятии используется PST DS201 в кол-ве 5 штук. Беспроводной магнитоконтактный датчик (геркон) двери/окна для охраной сигнализации PST DS201 предназначен для обнаружения проникновения в закрытое охраняемое помещение путем контроля открытия подвижных элементов строительных конструкций (окон, дверей, люков и др.) и формирования извещения об этом событии, путем передачи состояния датчика по радиоканалу на контрольную панель.

Магнитоконтактный извещатель предназначен для установки на открывающихся строительных конструкциях. Магнитоуправляемую часть датчика необходимо размещать на неподвижной части конструкции. Ответную магнитную часть размещают на движущимся элементе конструкции.

Для видеонаблюдения на предприятии используются Камера видеонаблюдения HIKVISION HiWatch 2шт. Камеры видеонаблюдения подключены к 4-х канальному гибридному видеорегистратору DVR/AHD/NVR PST A2104HX с параллельной записью на выделенный сервер



2.4 Система контроля доступа и учета рабочего времени

На предприятии установлена система учета рабочего времени и пропусков ANVIZ C2 — терминал учёта рабочего времени с методами  идентификации по отпечаткам пальцев и RFID-картам. Имеет цветной дисплей, клавиатуру и оптический сенсор отпечатков пальца. Сенсор отпечатков пальцев нового поколения защищен от пыли, грязи и царапин. Применяется технология BioNANO, разработанная компанией  Anviz, обеспечивающая высокую скорость и надёжность идентификации. Дружественный интерфейс и высококачественные голосовые подсказки на русском языке делают работу с прибором легкой и приятной. Соединение с компьютером по TCP/IP или по USB.

Релейный выход позволяют использовать прибор в системах контроля доступа

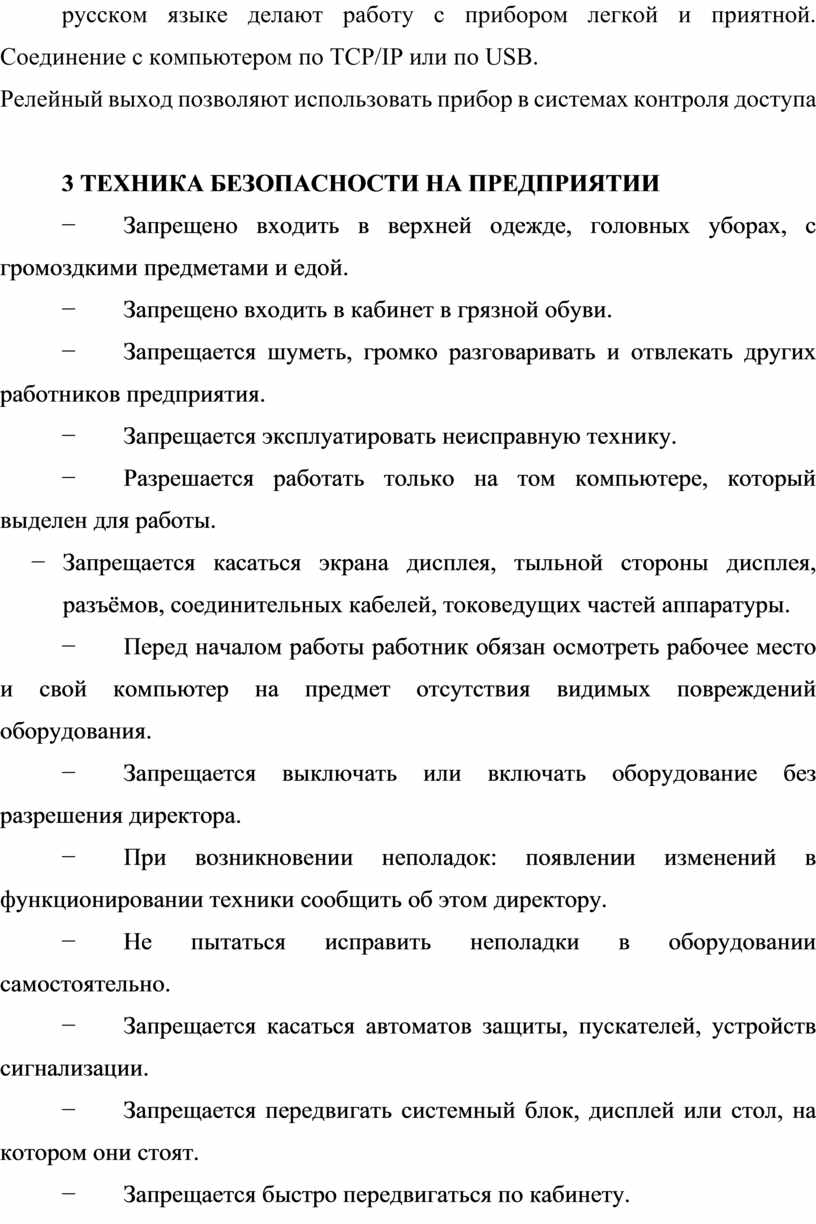

3 ТЕХНИКА БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ

                  Запрещено входить в верхней одежде, головных уборах, с громоздкими предметами и едой.

                  Запрещено входить в кабинет в грязной обуви.

                  Запрещается шуметь, громко разговаривать и отвлекать других работников предприятия.

                  Запрещается эксплуатировать неисправную технику.

                  Разрешается работать только на том компьютере, который выделен для работы.

       Запрещается касаться экрана дисплея, тыльной стороны дисплея, разъёмов, соединительных кабелей, токоведущих частей аппаратуры.

                  Перед началом работы работник обязан осмотреть рабочее место и свой компьютер на предмет отсутствия видимых повреждений оборудования.

                  Запрещается выключать или включать оборудование без разрешения директора.

                  При возникновении неполадок: появлении изменений в функционировании техники сообщить об этом директору.

                  Не пытаться исправить неполадки в оборудовании самостоятельно.

                  Запрещается касаться автоматов защиты, пускателей, устройств сигнализации.

                  Запрещается передвигать системный блок, дисплей или стол, на котором они стоят.

                  Запрещается быстро передвигаться по кабинету.

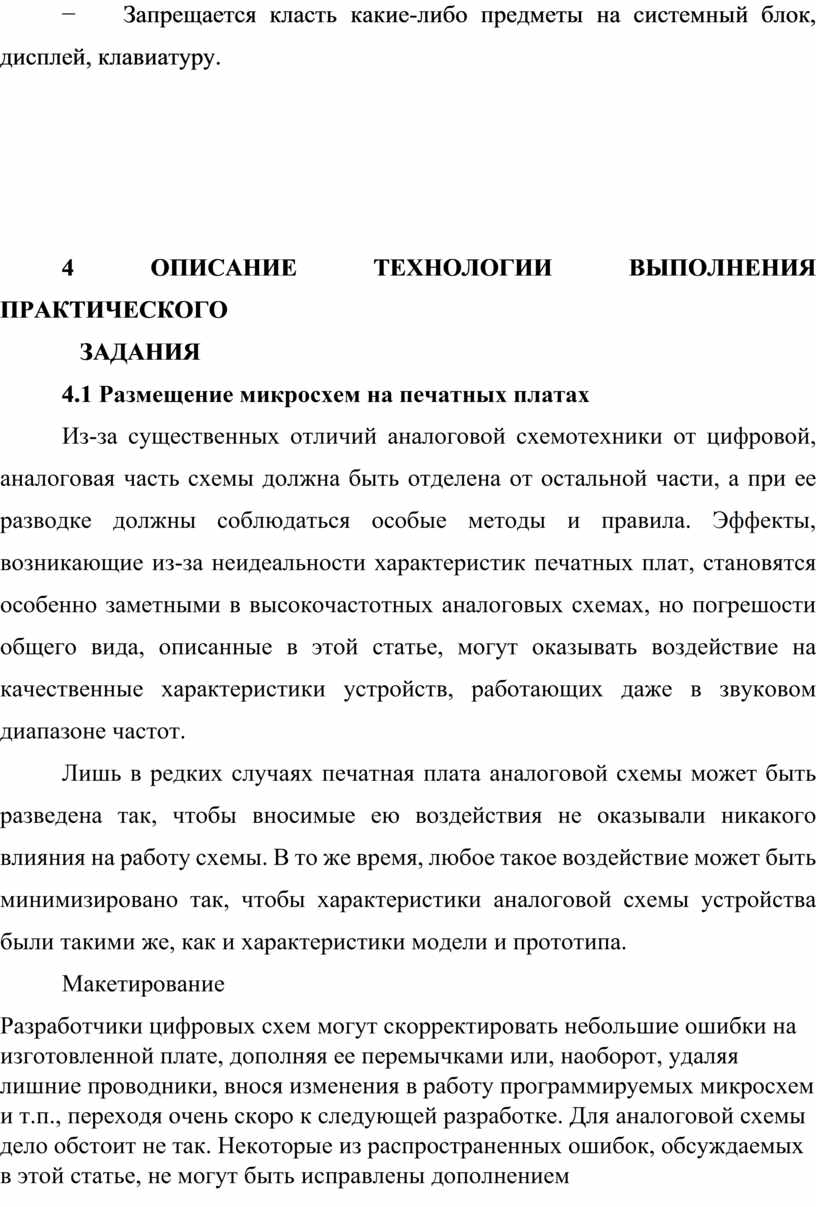

                  Запрещается класть какие-либо предметы на системный блок, дисплей, клавиатуру.









4 ОПИСАНИЕ ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОГО

   ЗАДАНИЯ

4.1 Размещение микросхем на печатных платах

Из-за существенных отличий аналоговой схемотехники от цифровой, аналоговая часть схемы должна быть отделена от остальной части, а при ее разводке должны соблюдаться особые методы и правила. Эффекты, возникающие из-за неидеальности характеристик печатных плат, становятся особенно заметными в высокочастотных аналоговых схемах, но погрешости общего вида, описанные в этой статье, могут оказывать воздействие на качественные характеристики устройств, работающих даже в звуковом диапазоне частот.

Лишь в редких случаях печатная плата аналоговой схемы может быть разведена так, чтобы вносимые ею воздействия не оказывали никакого влияния на работу схемы. В то же время, любое такое воздействие может быть минимизировано так, чтобы характеристики аналоговой схемы устройства были такими же, как и характеристики модели и прототипа.

Макетирование

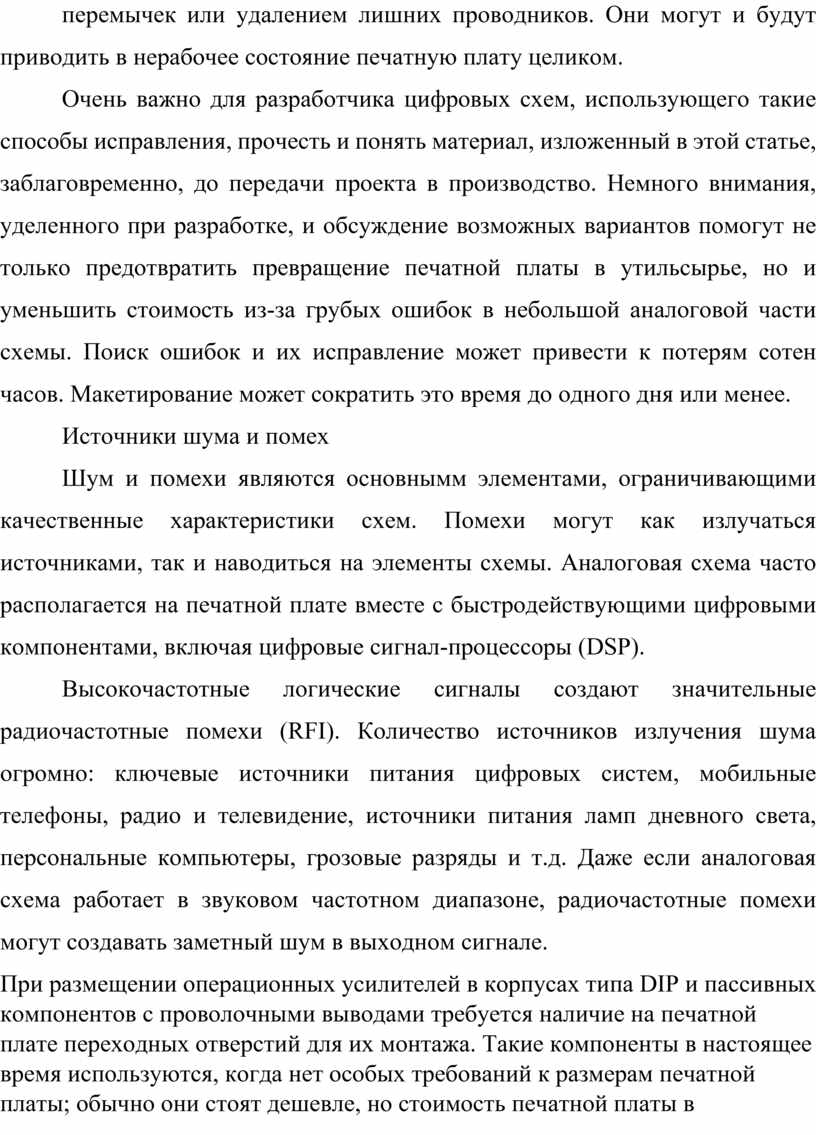

Разработчики цифровых схем могут скорректировать небольшие ошибки на изготовленной плате, дополняя ее перемычками или, наоборот, удаляя лишние проводники, внося изменения в работу программируемых микросхем и т.п., переходя очень скоро к следующей разработке. Для аналоговой схемы дело обстоит не так. Некоторые из распространенных ошибок, обсуждаемых в этой статье, не могут быть исправлены дополнением перемычек или удалением лишних проводников. Они могут и будут приводить в нерабочее состояние печатную плату целиком.

Очень важно для разработчика цифровых схем, использующего такие способы исправления, прочесть и понять материал, изложенный в этой статье, заблаговременно, до передачи проекта в производство. Немного внимания, уделенного при разработке, и обсуждение возможных вариантов помогут не только предотвратить превращение печатной платы в утильсырье, но и уменьшить стоимость из-за грубых ошибок в небольшой аналоговой части схемы. Поиск ошибок и их исправление может привести к потерям сотен часов. Макетирование может сократить это время до одного дня или менее.

Источники шума и помех

Шум и помехи являются основнымм элементами, ограничивающими качественные характеристики схем. Помехи могут как излучаться источниками, так и наводиться на элементы схемы. Аналоговая схема часто располагается на печатной плате вместе с быстродействующими цифровыми компонентами, включая цифровые сигнал-процессоры (DSP).

Высокочастотные логические сигналы создают значительные радиочастотные помехи (RFI). Количество источников излучения шума огромно: ключевые источники питания цифровых систем, мобильные телефоны, радио и телевидение, источники питания ламп дневного света, персональные компьютеры, грозовые разряды и т.д. Даже если аналоговая схема работает в звуковом частотном диапазоне, радиочастотные помехи могут создавать заметный шум в выходном сигнале.

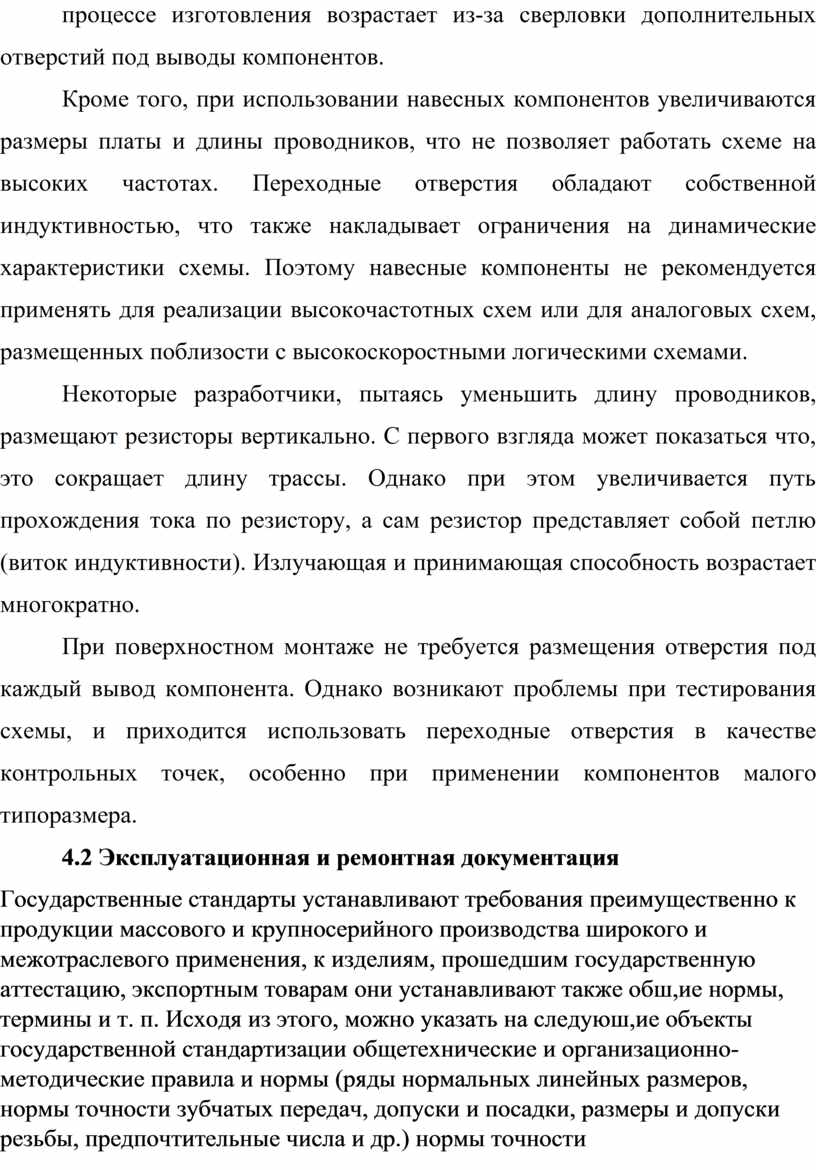

При размещении операционных усилителей в корпусах типа DIP и пассивных компонентов с проволочными выводами требуется наличие на печатной плате переходных отверстий для их монтажа. Такие компоненты в настоящее время используются, когда нет особых требований к размерам печатной платы; обычно они стоят дешевле, но стоимость печатной платы в процессе изготовления возрастает из-за сверловки дополнительных отверстий под выводы компонентов.

Кроме того, при использовании навесных компонентов увеличиваются размеры платы и длины проводников, что не позволяет работать схеме на высоких частотах. Переходные отверстия обладают собственной индуктивностью, что также накладывает ограничения на динамические характеристики схемы. Поэтому навесные компоненты не рекомендуется применять для реализации высокочастотных схем или для аналоговых схем, размещенных поблизости с высокоскоростными логическими схемами.

Некоторые разработчики, пытаясь уменьшить длину проводников, размещают резисторы вертикально. С первого взгляда может показаться что, это сокращает длину трассы. Однако при этом увеличивается путь прохождения тока по резистору, а сам резистор представляет собой петлю (виток индуктивности). Излучающая и принимающая способность возрастает многократно.

При поверхностном монтаже не требуется размещения отверстия под каждый вывод компонента. Однако возникают проблемы при тестирования схемы, и приходится использовать переходные отверстия в качестве контрольных точек, особенно при применении компонентов малого типоразмера.

4.2 Эксплуатационная и ремонтная документация

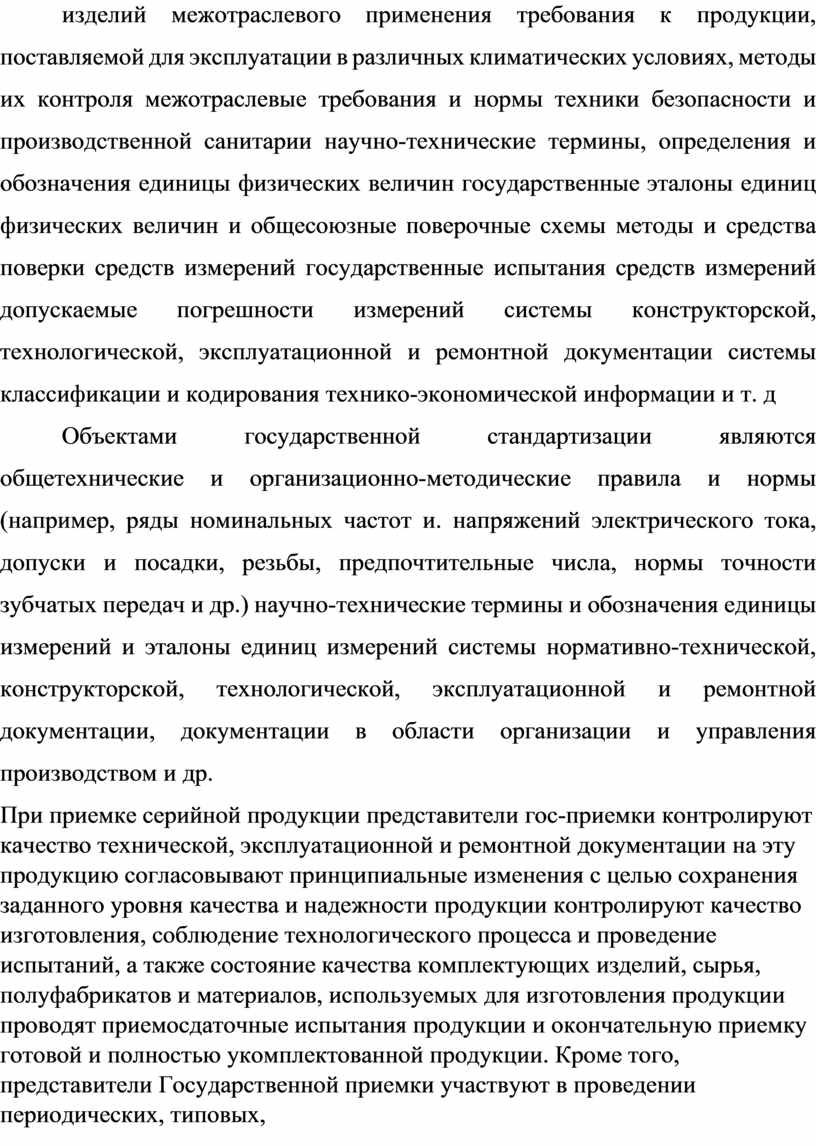

Государственные стандарты устанавливают требования преимущественно к продукции массового и крупносерийного производства широкого и межотраслевого применения, к изделиям, прошедшим государственную аттестацию, экспортным товарам они устанавливают также обш,ие нормы, термины и т. п. Исходя из этого, можно указать на следуюш,ие объекты государственной стандартизации общетехнические и организационно-методические правила и нормы (ряды нормальных линейных размеров, нормы точности зубчатых передач, допуски и посадки, размеры и допуски резьбы, предпочтительные числа и др.) нормы точности изделий межотраслевого применения требования к продукции, поставляемой для эксплуатации в различных климатических условиях, методы их контроля межотраслевые требования и нормы техники безопасности и производственной санитарии научно-технические термины, определения и обозначения единицы физических величин государственные эталоны единиц физических величин и общесоюзные поверочные схемы методы и средства поверки средств измерений государственные испытания средств измерений допускаемые погрешности измерений системы конструкторской, технологической, эксплуатационной и ремонтной документации системы классификации и кодирования технико-экономической информации и т. д

Объектами государственной стандартизации являются общетехнические и организационно-методические правила и нормы (например, ряды номинальных частот и. напряжений электрического тока, допуски и посадки, резьбы, предпочтительные числа, нормы точности зубчатых передач и др.) научно-технические термины и обозначения единицы измерений и эталоны единиц измерений системы нормативно-технической, конструкторской, технологической, эксплуатационной и ремонтной документации, документации в области организации и управления производством и др.

При приемке серийной продукции представители гос-приемки контролируют качество технической, эксплуатационной и ремонтной документации на эту продукцию согласовывают принципиальные изменения с целью сохранения заданного уровня качества и надежности продукции контролируют качество изготовления, соблюдение технологического процесса и проведение испытаний, а также состояние качества комплектующих изделий, сырья, полуфабрикатов и материалов, используемых для изготовления продукции проводят приемосдаточные испытания продукции и окончательную приемку готовой и полностью укомплектованной продукции. Кроме того, представители Государственной приемки участвуют в проведении периодических, типовых, квалификационных и других испытаний продукции с целью проверки ее качества и надежности контролируют выполнение предприятием нормативных документов по вопросам повыщения качества, надежности и долговечности выпускаемой продукции анализируют совместно с руководителями предприятий поступающие рекламации на продукцию принимают участие в государственной аттестации продукции вносят предложения по повыщению качества и надежности выпускаемой продукции.

 Эксплуатационная и ремонтная документации должны отражать принятую систему обслуживания и ремонта для рассматриваемого вида машин.

4.3 Принцип работы ЦАП с суммированием токов

Схема одноразрядного ЦАП на инверторе
Простейшим цифроаналоговым преобразователем (ЦАП) является одноразрядный преобразователь. В качестве такого ЦАП может служить простой усилитель-ограничитель, в качестве которого можно применить логический инвертор. Особенно хорошо подойдет выполненный по КМОП технологии, так как в данной технологии выходные токи единицы и нуля равны. Принципиальная схема такого цифро-аналогового преобразователя приведена на рисунке 1.

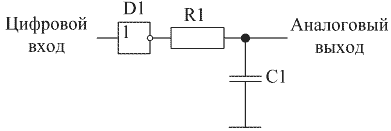

Рисунок 1. - Принципиальная схема одноразрядного цифро-аналогового преобразователя

Одноразрядный ЦАП преобразует в аналоговую форму знак числа. Для цифро-аналогового преобразования на очень высокой частоте дискретизации, во много раз превышающей частоту Котельникова, такого преобразователя вполне достаточно, однако, в большинстве случаев для качественного цифро-аналогового преобразования требуется большее количество разрядов. Известно, что двоичное число описывается следующей формулой:

(1)

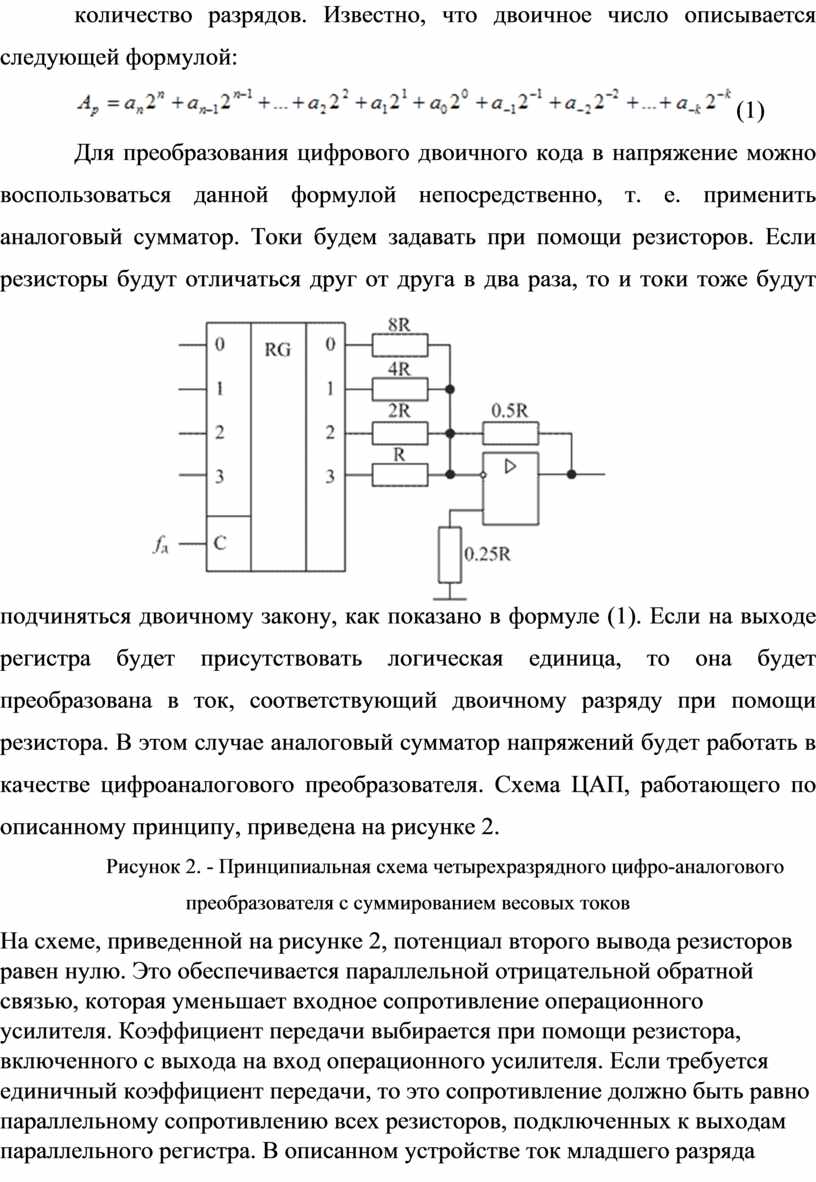

Для преобразования цифрового двоичного кода в напряжение можно воспользоваться данной формулой непосредственно, т. е. применить аналоговый сумматор. Токи будем задавать при помощи резисторов. Если резисторы будут отличаться друг от друга в два раза, то и токи тоже будут подчиняться двоичному закону, как показано в формуле (1). Если на выходе регистра будет присутствовать логическая единица, то она будет преобразована в ток, соответствующий двоичному разряду при помощи резистора. В этом случае аналоговый сумматор напряжений будет работать в качестве цифроаналогового преобразователя. Схема ЦАП, работающего по описанному принципу,

Схема четырехразрядного ЦАП с суммированием токов

приведена на рисунке 2.

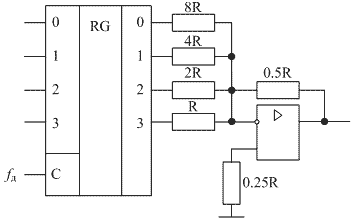

Рисунок 2. - Принципиальная схема четырехразрядного цифро-аналогового преобразователя с суммированием весовых токов

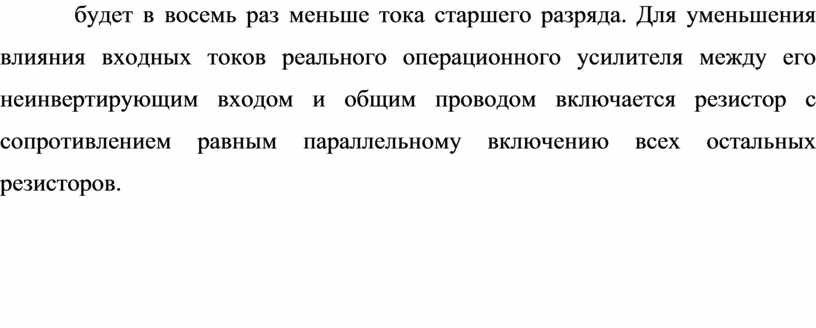

На схеме, приведенной на рисунке 2, потенциал второго вывода резисторов равен нулю. Это обеспечивается параллельной отрицательной обратной связью, которая уменьшает входное сопротивление операционного усилителя. Коэффициент передачи выбирается при помощи резистора, включенного с выхода на вход операционного усилителя. Если требуется единичный коэффициент передачи, то это сопротивление должно быть равно параллельному сопротивлению всех резисторов, подключенных к выходам параллельного регистра. В описанном устройстве ток младшего разряда будет в восемь раз меньше тока старшего разряда. Для уменьшения влияния входных токов реального операционного усилителя между его неинвертирующим входом и общим проводом включается резистор с сопротивлением равным параллельному включению всех остальных резисторов.
