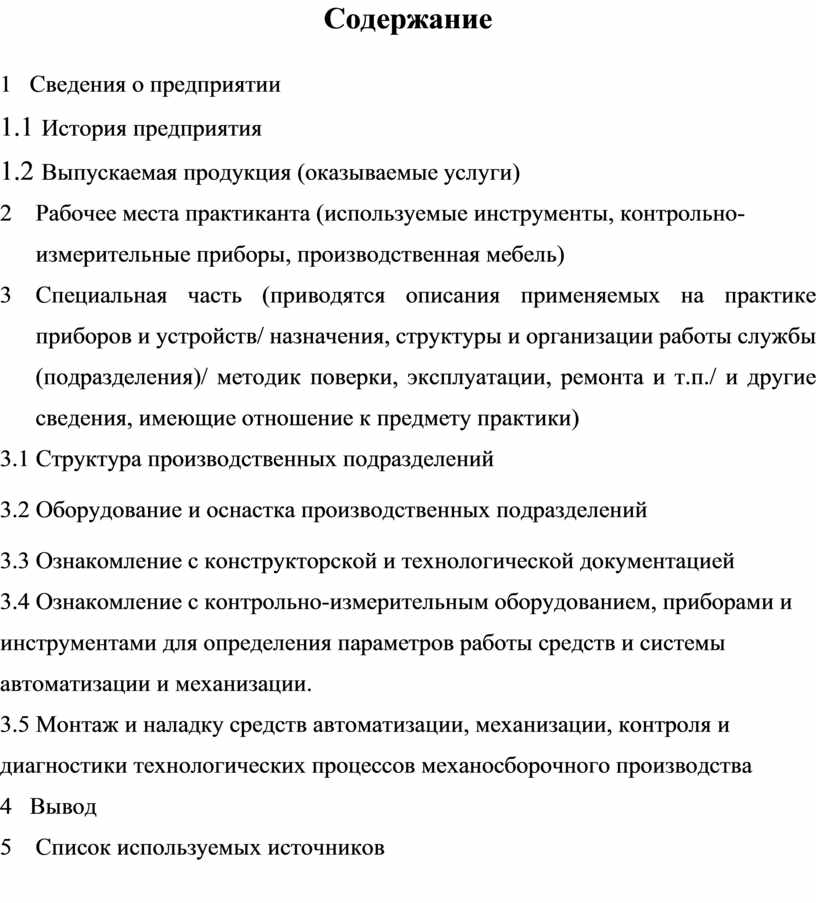

Содержание

1   Сведения о предприятии

1.1  История предприятия

1.2  Выпускаемая продукция (оказываемые услуги)

2          Рабочее места практиканта (используемые инструменты, контрольно-измерительные приборы, производственная мебель)

3          Специальная часть (приводятся описания применяемых на практике приборов и устройств/ назначения, структуры и организации работы службы (подразделения)/ методик поверки, эксплуатации, ремонта и т.п./ и другие сведения, имеющие отношение к предмету практики)

3.1 Структура производственных подразделений

3.2 Оборудование и оснастка производственных подразделений

3.3 Ознакомление с конструкторской и технологической документацией

3.4 Ознакомление с контрольно-измерительным оборудованием, приборами и инструментами для определения параметров работы средств и системы автоматизации и механизации.

3.5 Монтаж и наладку средств автоматизации, механизации, контроля и диагностики технологических процессов механосборочного производства

4   Вывод

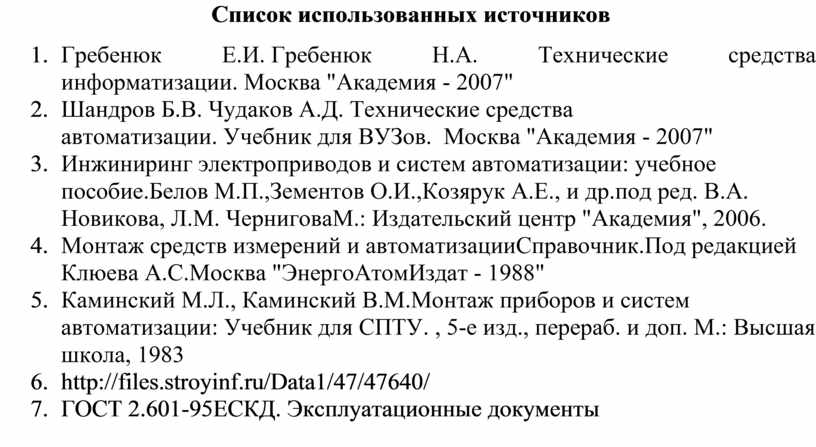

5    Список используемых источников

1      Сведения о предприятии

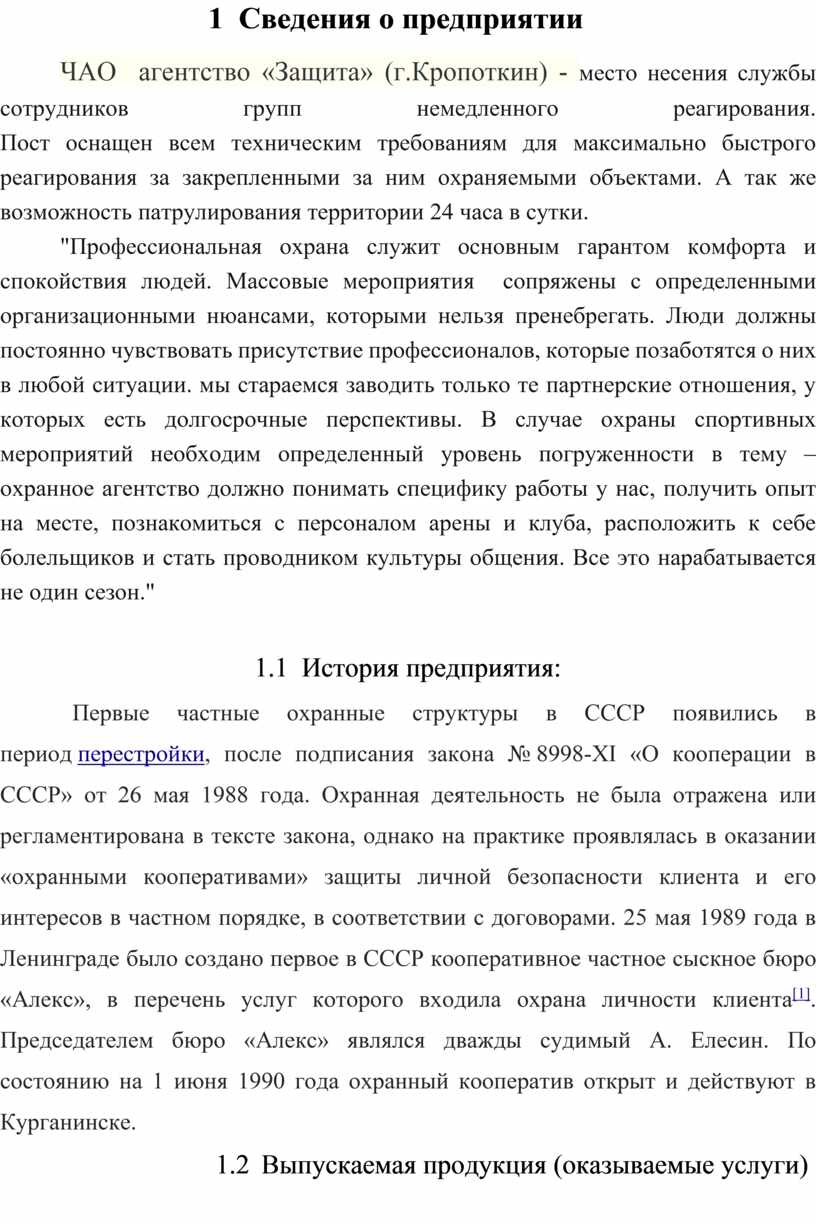

ЧАО  агентство «Защита» (г.Кропоткин) - место несения службы сотрудников групп немедленного реагирования.
Пост оснащен всем техническим требованиям для максимально быстрого реагирования за закрепленными за ним охраняемыми объектами. А так же возможность патрулирования территории 24 часа в сутки.

"Профессиональная охрана служит основным гарантом комфорта и спокойствия людей. Массовые мероприятия  сопряжены с определенными организационными нюансами, которыми нельзя пренебрегать. Люди должны постоянно чувствовать присутствие профессионалов, которые позаботятся о них в любой ситуации. мы стараемся заводить только те партнерские отношения, у которых есть долгосрочные перспективы. В случае охраны спортивных мероприятий необходим определенный уровень погруженности в тему – охранное агентство должно понимать специфику работы у нас, получить опыт на месте, познакомиться с персоналом арены и клуба, расположить к себе болельщиков и стать проводником культуры общения. Все это нарабатывается не один сезон."

1.1  История предприятия:

Первые частные охранные структуры в СССР появились в период перестройки, после подписания закона № 8998-XI «О кооперации в СССР» от 26 мая 1988 года. Охранная деятельность не была отражена или регламентирована в тексте закона, однако на практике проявлялась в оказании «охранными кооперативами» защиты личной безопасности клиента и его интересов в частном порядке, в соответствии с договорами. 25 мая 1989 года в Ленинграде было создано первое в СССР кооперативное частное сыскное бюро «Алекс», в перечень услуг которого входила охрана личности клиента^[1]. Председателем бюро «Алекс» являлся дважды судимый А. Елесин. По состоянию на 1 июня 1990 года охранный кооператив открыт и действуют в Курганинске.

1.2     Выпускаемая продукция (оказываемые услуги)

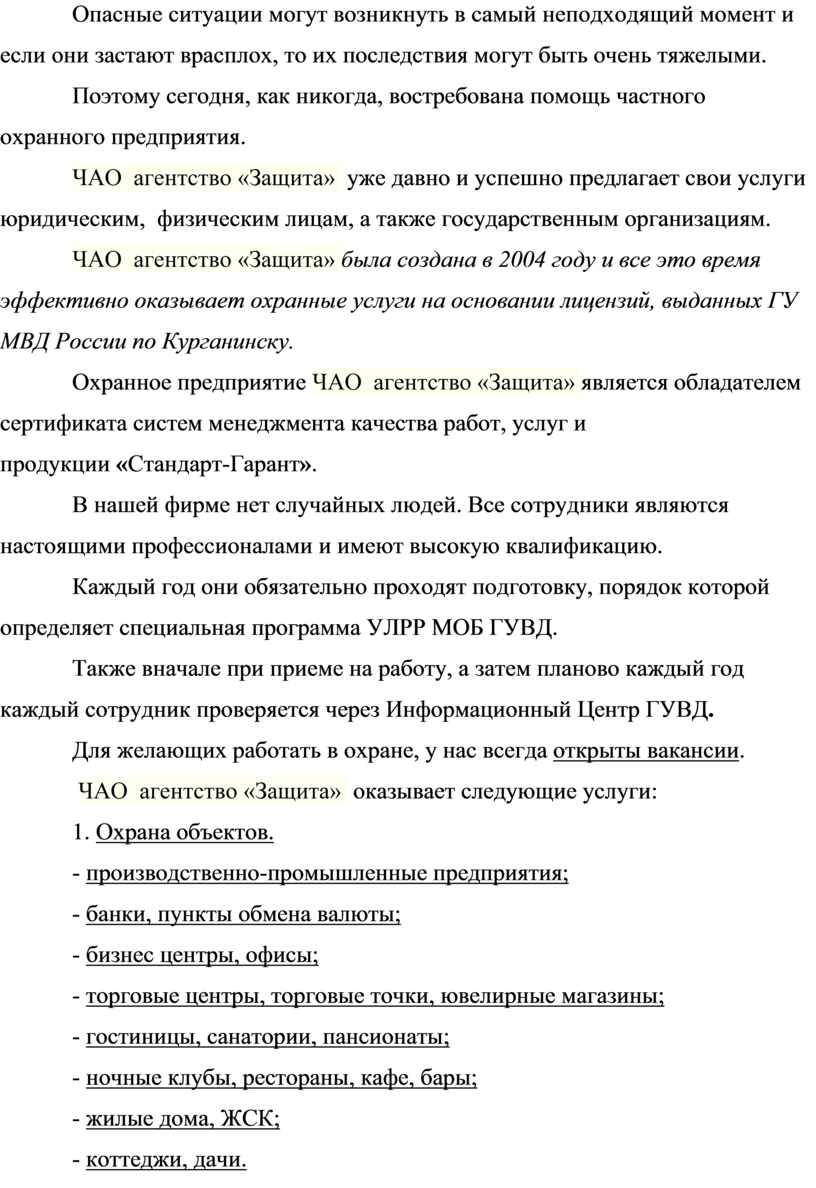

Опасные ситуации могут возникнуть в самый неподходящий момент и если они застают врасплох, то их последствия могут быть очень тяжелыми.

Поэтому сегодня, как никогда, востребована помощь частного охранного предприятия.

ЧАО  агентство «Защита»  уже давно и успешно предлагает свои услуги юридическим,  физическим лицам, а также государственным организациям.

ЧАО  агентство «Защита» была создана в 2004 году и все это время эффективно оказывает охранные услуги на основании лицензий, выданных ГУ МВД России по Курганинску.

Охранное предприятие ЧАО  агентство «Защита» является обладателем сертификата систем менеджмента качества работ, услуг и продукции «Стандарт-Гарант».

В нашей фирме нет случайных людей. Все сотрудники являются настоящими профессионалами и имеют высокую квалификацию.

Каждый год они обязательно проходят подготовку, порядок которой определяет специальная программа УЛРР МОБ ГУВД.

Также вначале при приеме на работу, а затем планово каждый год каждый сотрудник проверяется через Информационный Центр ГУВД.

Для желающих работать в охране, у нас всегда открыты вакансии.

 ЧАО  агентство «Защита»  оказывает следующие услуги:

1. Охрана объектов.

- производственно-промышленные предприятия;

- банки, пункты обмена валюты;

- бизнес центры, офисы;

- торговые центры, торговые точки, ювелирные магазины;

- гостиницы, санатории, пансионаты;

- ночные клубы, рестораны, кафе, бары;

- жилые дома, ЖСК;

- коттеджи, дачи.

 2. Личная охрана.

3. Сопровождение грузов.

4. Тревожная кнопка.

5. Вооруженная инкассация.

6. Охрана массовых мероприятий.

7. Охрана спортивных мероприятий.

Таким образом, предлагаемая нами охрана объектов, компаний и частных лиц осуществляется в полном соответствии с действующим законодательством людьми, имеющими на это право, необходимую физическую подготовку и техническое оснащение.

 Почему охранному агентству  ЧАО  агентство «Защита»  доверяют свою безопасность более 300 компаний Санкт-Петербурга и Ленинградской области:

— Десять лет безупречной работы;

— Высокий опыт и профессионализм всех сотрудников;

— Оперативное взаимодействие с силовыми структурами и МВД;

— Бесплатная консультация для всех Заказчиков;

— Бесплатное обследование объекта с рекомендациями по обеспечению охраны;

— Выгодные условия сотрудничества, оптимальная стоимость всех услуг.

  В группу предприятий безопасности  ЧАО  агентство «Защита»   входит четыре охранных предприятия, имеющие действующие лицензии на занятие частной охранной деятельностью (два из них имеют оружейные комнаты), круглосуточно работают две дежурные части, функционирует штат опытных представителей дирекции — начальников охраны, которые взаимодействуют и с представителями Заказчика и с органами внутренних дел.

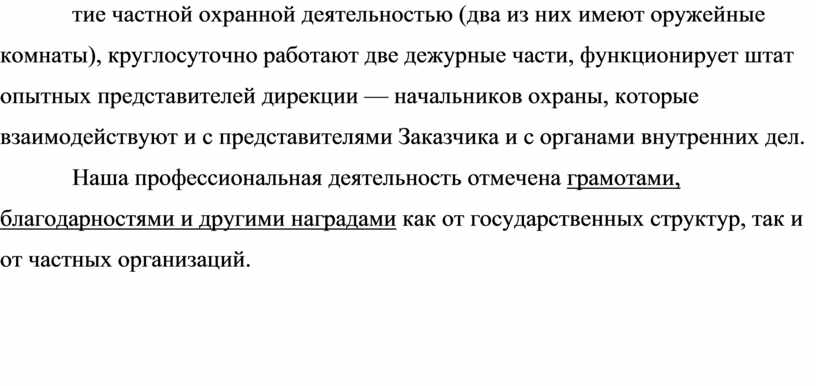

Наша профессиональная деятельность отмечена грамотами, благодарностями и другими наградами как от государственных структур, так и от частных организаций.

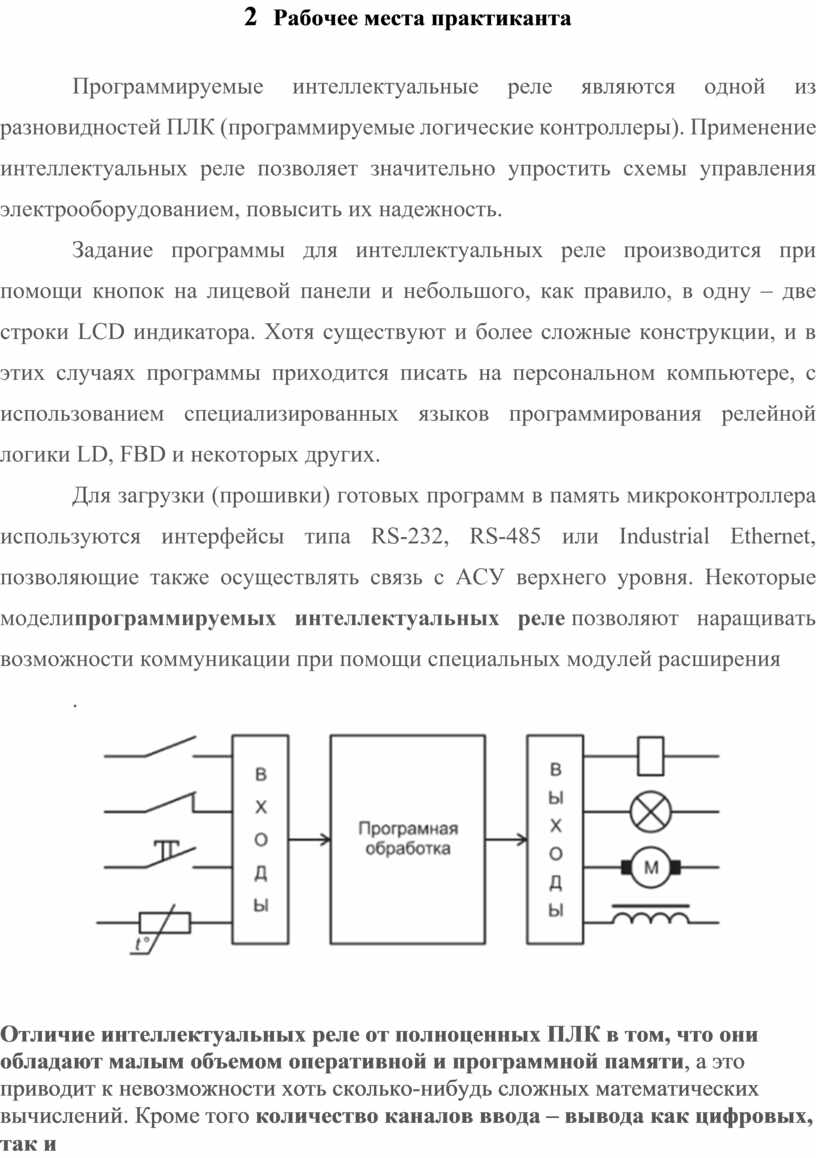

2  Рабочее места практиканта

Программируемые интеллектуальные реле являются одной из разновидностей ПЛК (программируемые логические контроллеры). Применение интеллектуальных реле позволяет значительно упростить схемы управления электрооборудованием, повысить их надежность.

Задание программы для интеллектуальных реле производится при помощи кнопок на лицевой панели и небольшого, как правило, в одну – две строки LCD индикатора. Хотя существуют и более сложные конструкции, и в этих случаях программы приходится писать на персональном компьютере, с использованием специализированных языков программирования релейной логики LD, FBD и некоторых других.

Для загрузки (прошивки) готовых программ в память микроконтроллера используются интерфейсы типа RS-232, RS-485 или Industrial Ethernet, позволяющие также осуществлять связь с АСУ верхнего уровня. Некоторые моделипрограммируемых интеллектуальных реле позволяют наращивать возможности коммуникации при помощи специальных модулей расширения

.

Отличие интеллектуальных реле от полноценных ПЛК в том, что они обладают малым объемом оперативной и программной памяти, а это приводит к невозможности хоть сколько-нибудь сложных математических вычислений. Кроме того количество каналов ввода – вывода как цифровых, так и аналоговых у интеллектуальных реле также невелико, поэтому область их применения достаточно ограничена. Прежде всего, это автоматизация отдельных агрегатов, управление системами освещения, некоторыми устройствами в системе ЖКХ, локальные контуры различных систем автоматизации, бытовая техника.

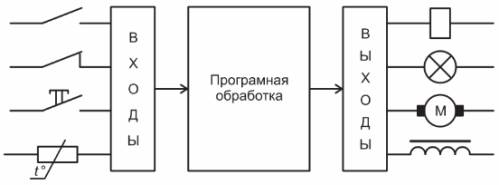

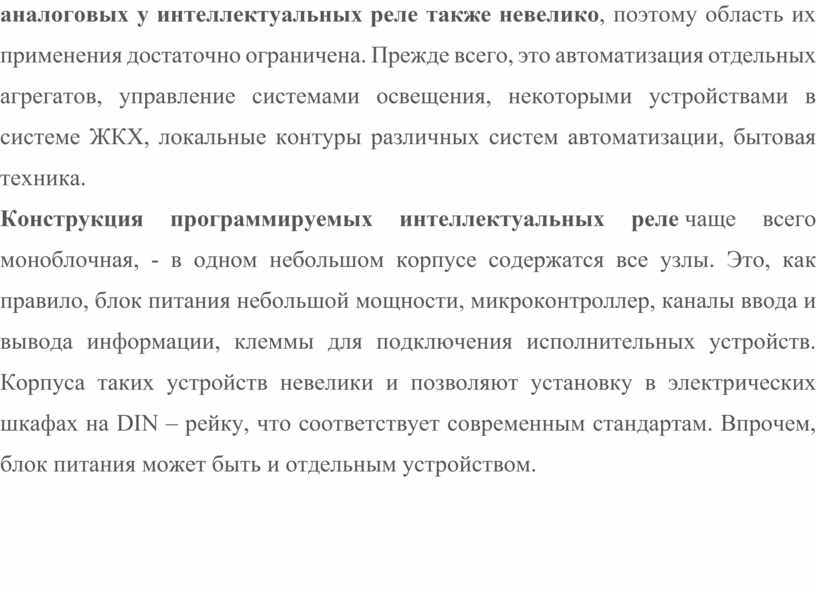

Конструкция программируемых интеллектуальных реле чаще всего моноблочная, - в одном небольшом корпусе содержатся все узлы. Это, как правило, блок питания небольшой мощности, микроконтроллер, каналы ввода и вывода информации, клеммы для подключения исполнительных устройств. Корпуса таких устройств невелики и позволяют установку в электрических шкафах на DIN – рейку, что соответствует современным стандартам. Впрочем, блок питания может быть и отдельным устройством.

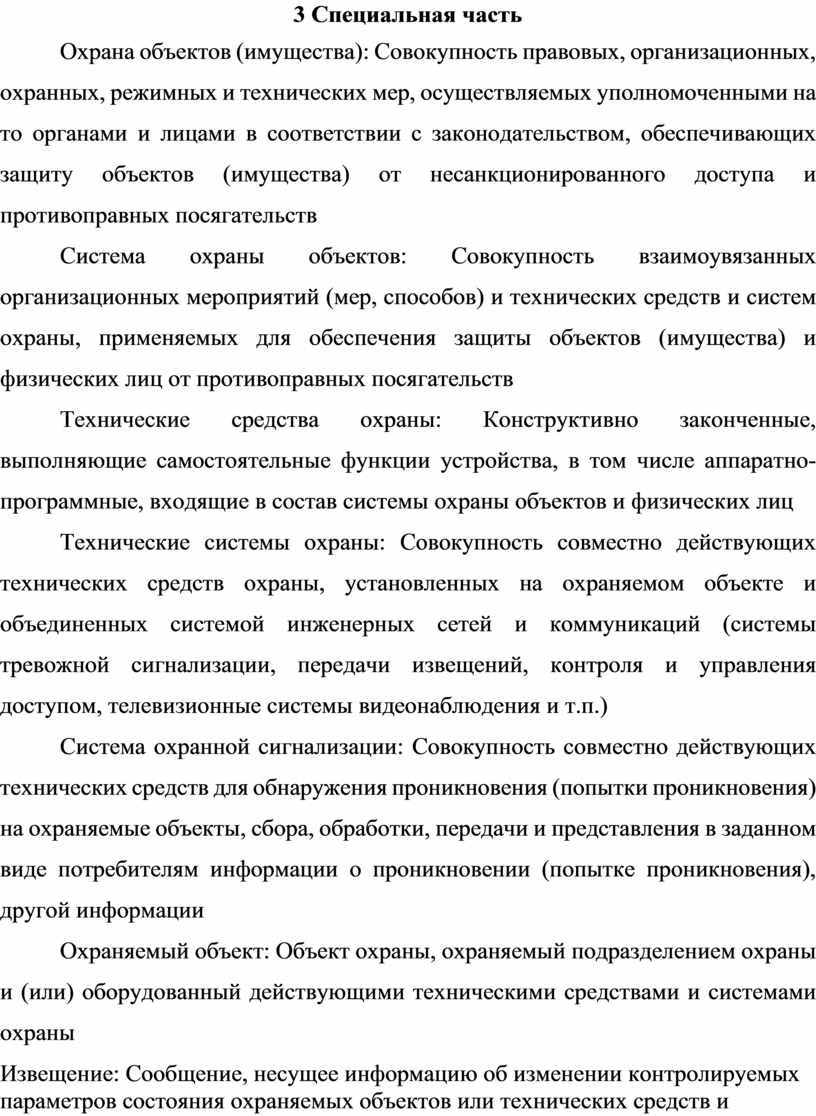

3 Специальная часть

Охрана объектов (имущества): Совокупность правовых, организационных, охранных, режимных и технических мер, осуществляемых уполномоченными на то органами и лицами в соответствии с законодательством, обеспечивающих защиту объектов (имущества) от несанкционированного доступа и противоправных посягательств

Система охраны объектов: Совокупность взаимоувязанных организационных мероприятий (мер, способов) и технических средств и систем охраны, применяемых для обеспечения защиты объектов (имущества) и физических лиц от противоправных посягательств

Технические средства охраны: Конструктивно законченные, выполняющие самостоятельные функции устройства, в том числе аппаратно-программные, входящие в состав системы охраны объектов и физических лиц

Технические системы охраны: Совокупность совместно действующих технических средств охраны, установленных на охраняемом объекте и объединенных системой инженерных сетей и коммуникаций (системы тревожной сигнализации, передачи извещений, контроля и управления доступом, телевизионные системы видеонаблюдения и т.п.)

Система охранной сигнализации: Совокупность совместно действующих технических средств для обнаружения проникновения (попытки проникновения) на охраняемые объекты, сбора, обработки, передачи и представления в заданном виде потребителям информации о проникновении (попытке проникновения), другой информации

Охраняемый объект: Объект охраны, охраняемый подразделением охраны и (или) оборудованный действующими техническими средствами и системами охраны

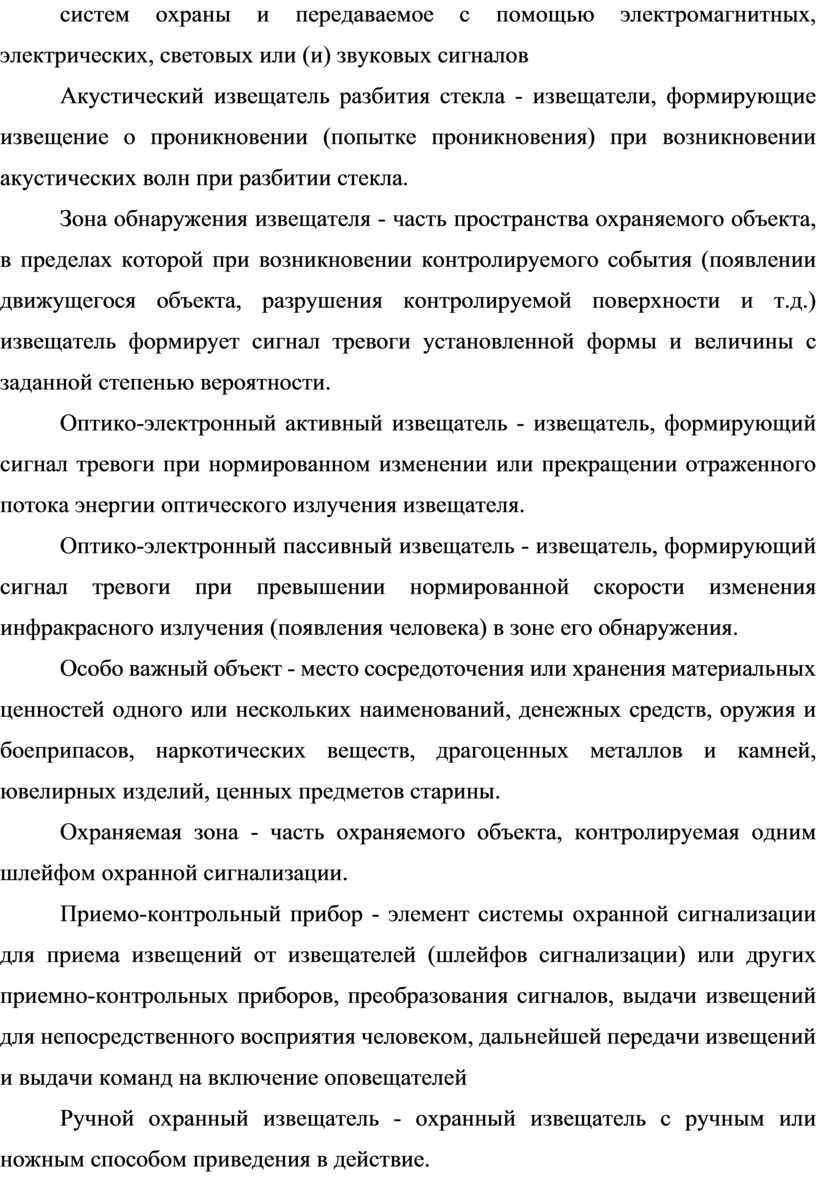

Извещение: Сообщение, несущее информацию об изменении контролируемых параметров состояния охраняемых объектов или технических средств и систем охраны и передаваемое с помощью электромагнитных, электрических, световых или (и) звуковых сигналов

Акустический извещатель разбития стекла - извещатели, формирующие извещение о проникновении (попытке проникновения) при возникновении акустических волн при разбитии стекла.

Зона обнаружения извещателя - часть пространства охраняемого объекта, в пределах которой при возникновении контролируемого события (появлении движущегося объекта, разрушения контролируемой поверхности и т.д.) извещатель формирует сигнал тревоги установленной формы и величины с заданной степенью вероятности.

Оптико-электронный активный извещатель - извещатель, формирующий сигнал тревоги при нормированном изменении или прекращении отраженного потока энергии оптического излучения извещателя.

Оптико-электронный пассивный извещатель - извещатель, формирующий сигнал тревоги при превышении нормированной скорости изменения инфракрасного излучения (появления человека) в зоне его обнаружения.

Особо важный объект - место сосредоточения или хранения материальных ценностей одного или нескольких наименований, денежных средств, оружия и боеприпасов, наркотических веществ, драгоценных металлов и камней, ювелирных изделий, ценных предметов старины.

Охраняемая зона - часть охраняемого объекта, контролируемая одним шлейфом охранной сигнализации.

Приемо-контрольный прибор - элемент системы охранной сигнализации для приема извещений от извещателей (шлейфов сигнализации) или других приемно-контрольных приборов, преобразования сигналов, выдачи извещений для непосредственного восприятия человеком, дальнейшей передачи извещений и выдачи команд на включение оповещателей

Ручной охранный извещатель - охранный извещатель с ручным или ножным способом приведения в действие.

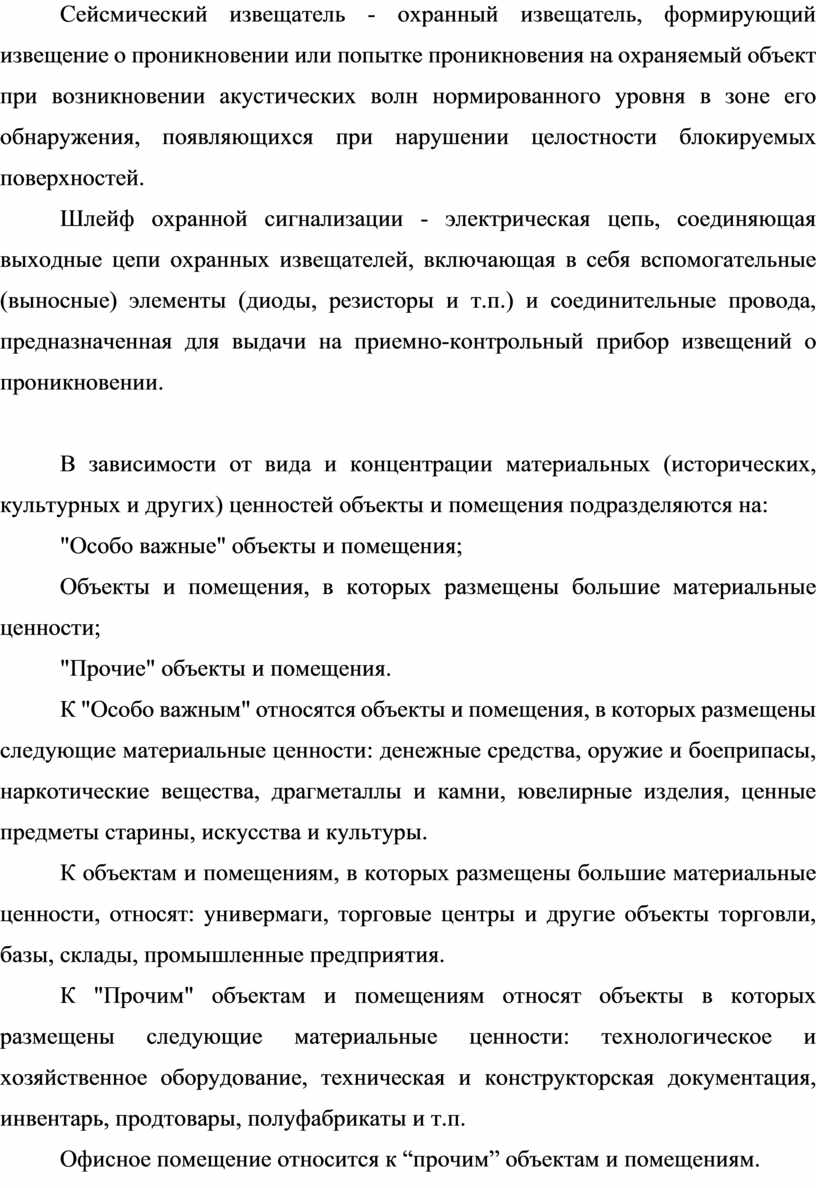

Сейсмический извещатель - охранный извещатель, формирующий извещение о проникновении или попытке проникновения на охраняемый объект при возникновении акустических волн нормированного уровня в зоне его обнаружения, появляющихся при нарушении целостности блокируемых поверхностей.

Шлейф охранной сигнализации - электрическая цепь, соединяющая выходные цепи охранных извещателей, включающая в себя вспомогательные (выносные) элементы (диоды, резисторы и т.п.) и соединительные провода, предназначенная для выдачи на приемно-контрольный прибор извещений о проникновении.

В зависимости от вида и концентрации материальных (исторических, культурных и других) ценностей объекты и помещения подразделяются на:

"Особо важные" объекты и помещения;

Объекты и помещения, в которых размещены большие материальные ценности;

"Прочие" объекты и помещения.

К "Особо важным" относятся объекты и помещения, в которых размещены следующие материальные ценности: денежные средства, оружие и боеприпасы, наркотические вещества, драгметаллы и камни, ювелирные изделия, ценные предметы старины, искусства и культуры.

К объектам и помещениям, в которых размещены большие материальные ценности, относят: универмаги, торговые центры и другие объекты торговли, базы, склады, промышленные предприятия.

К "Прочим" объектам и помещениям относят объекты в которых размещены следующие материальные ценности: технологическое и хозяйственное оборудование, техническая и конструкторская документация, инвентарь, продтовары, полуфабрикаты и т.п.

Офисное помещение относится к “прочим” объектам и помещениям.

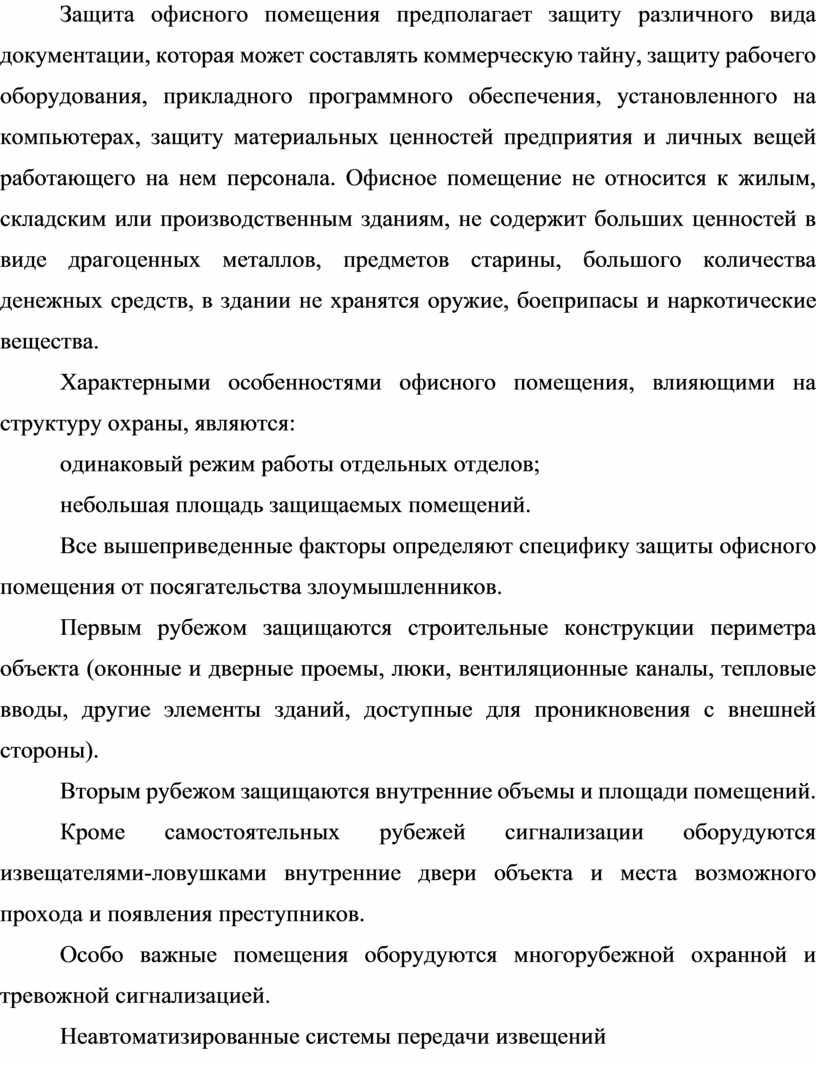

Защита офисного помещения предполагает защиту различного вида документации, которая может составлять коммерческую тайну, защиту рабочего оборудования, прикладного программного обеспечения, установленного на компьютерах, защиту материальных ценностей предприятия и личных вещей работающего на нем персонала. Офисное помещение не относится к жилым, складским или производственным зданиям, не содержит больших ценностей в виде драгоценных металлов, предметов старины, большого количества денежных средств, в здании не хранятся оружие, боеприпасы и наркотические вещества.

Характерными особенностями офисного помещения, влияющими на структуру охраны, являются:

одинаковый режим работы отдельных отделов;

небольшая площадь защищаемых помещений.

Все вышеприведенные факторы определяют специфику защиты офисного помещения от посягательства злоумышленников.

Первым рубежом защищаются строительные конструкции периметра объекта (оконные и дверные проемы, люки, вентиляционные каналы, тепловые вводы, другие элементы зданий, доступные для проникновения с внешней стороны).

Вторым рубежом защищаются внутренние объемы и площади помещений.

Кроме самостоятельных рубежей сигнализации оборудуются извещателями-ловушками внутренние двери объекта и места возможного прохода и появления преступников.

Особо важные помещения оборудуются многорубежной охранной и тревожной сигнализацией.

Неавтоматизированные системы передачи извещений

Предназначены для осуществления централизованной охраны телефонизированных объектов с использованием в качестве каналов информации действующих телефонных линий (с переключением их на период охраны).

В качестве каналов передачи информации на участке "охраняемый объект - АТС" используются абонентские телефонные линии, на участке "АТС-ПЦО" или "АТС1-АТСп" - межстанционные выделенные двухпроводные линии.

Принцип действия неавтоматизированных СПИ основан на контроле пультового тока в абонентской телефонной линии охраняемого объекта, необходимые величины которого устанавливаются подбором сопротивления резистора оконечного устройства (ОУ).

ОУ устанавливается на охраняемом объекте и предназначено также для разделения трактов телефонной связи и сигнализации (с помощью диода и переключателя ОУ).

Ретранслятор (Р) устанавливается на кроссе АТС и предназначен для разделения трактов телефонной связи и сигнализации (непосредственно на АТС), приема сигналов с ОУ охраняемых объектов (путем контроля величины пультового тока) и трансляции на пульт централизованного наблюдения (ПЦН) по двухпроводной выделенной линии. При постановке объекта на охрану ретранслятор меняет полярность в АТЛ на противоположную.

ПЦН устанавливается в пункте централизованной охраны (ПЦО) и предназначен для телеуправления устройствами ретранслятора, переключения телефонных линий, контроля состояния линий связи (Р-ПЦН), приема и преобразования поступающей информации с охраняемых объектов о состоянии сигнализации и индикации ее на табло. Связь ретранслятора с пультом осуществляется по двухпроводной линии, а передача информации с охраняемых объектов - с использованием временного метода разделения сигналов.

Автоматизированные системы передачи извещений.

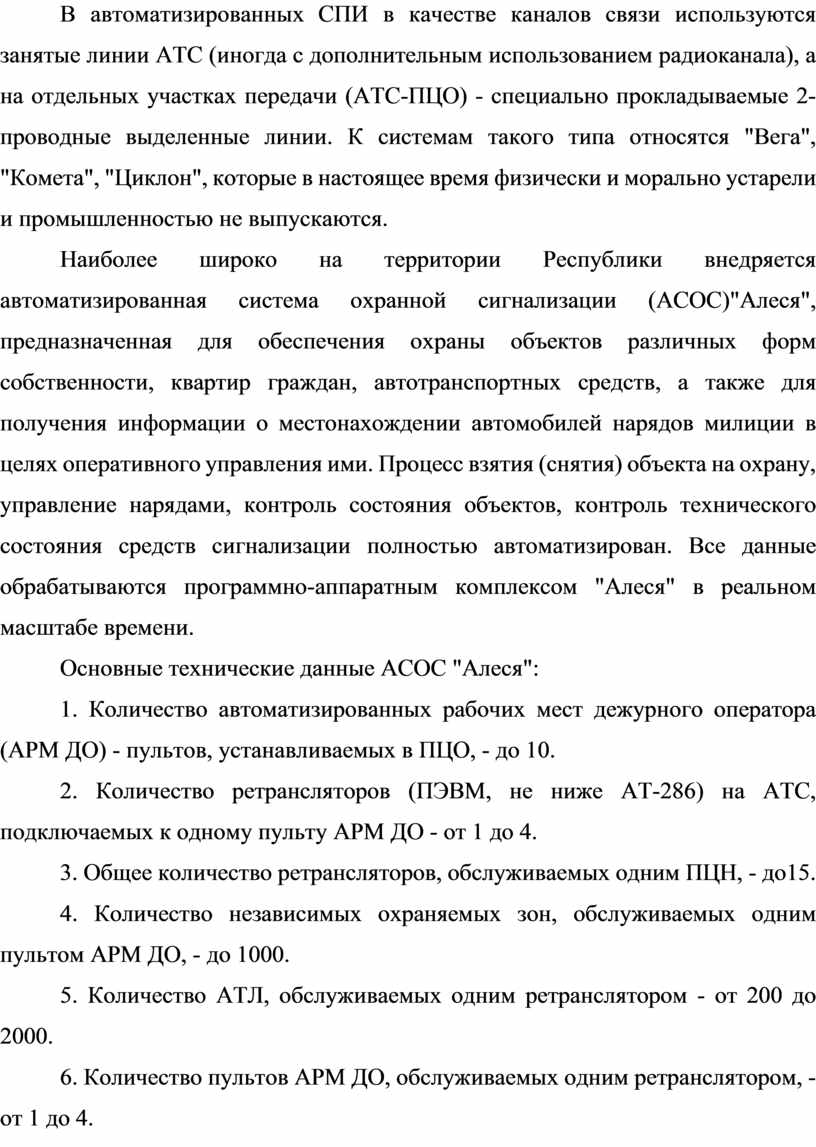

В автоматизированных СПИ в качестве каналов связи используются занятые линии АТС (иногда с дополнительным использованием радиоканала), а на отдельных участках передачи (АТС-ПЦО) - специально прокладываемые 2-проводные выделенные линии. К системам такого типа относятся "Вега", "Комета", "Циклон", которые в настоящее время физически и морально устарели и промышленностью не выпускаются.

Наиболее широко на территории Республики внедряется автоматизированная система охранной сигнализации (АСОС)"Алеся", предназначенная для обеспечения охраны объектов различных форм собственности, квартир граждан, автотранспортных средств, а также для получения информации о местонахождении автомобилей нарядов милиции в целях оперативного управления ими. Процесс взятия (снятия) объекта на охрану, управление нарядами, контроль состояния объектов, контроль технического состояния средств сигнализации полностью автоматизирован. Все данные обрабатываются программно-аппаратным комплексом "Алеся" в реальном масштабе времени.

Основные технические данные АСОС "Алеся":

1. Количество автоматизированных рабочих мест дежурного оператора (АРМ ДО) - пультов, устанавливаемых в ПЦО, - до 10.

2. Количество ретрансляторов (ПЭВМ, не ниже АТ-286) на АТС, подключаемых к одному пульту АРМ ДО - от 1 до 4.

3. Общее количество ретрансляторов, обслуживаемых одним ПЦН, - до15.

4. Количество независимых охраняемых зон, обслуживаемых одним пультом АРМ ДО, - до 1000.

5. Количество АТЛ, обслуживаемых одним ретранслятором - от 200 до 2000.

6. Количество пультов АРМ ДО, обслуживаемых одним ретранслятором, - от 1 до 4.

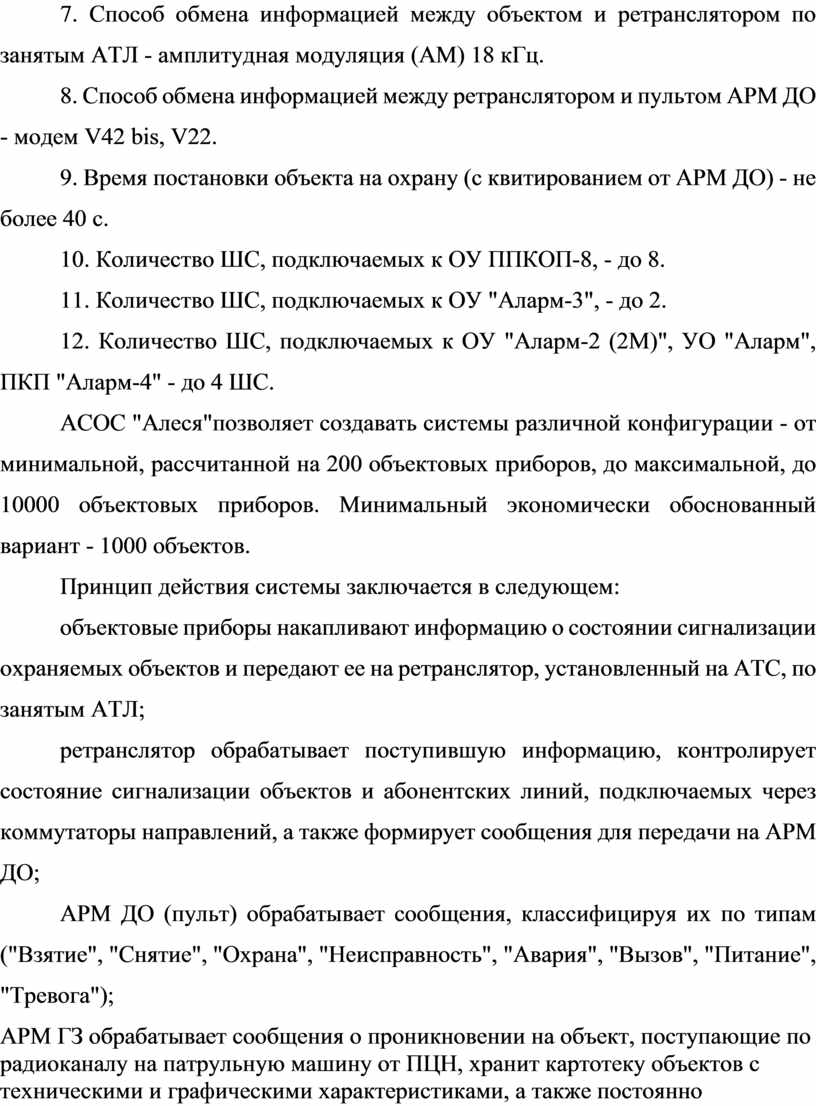

7. Способ обмена информацией между объектом и ретранслятором по занятым АТЛ - амплитудная модуляция (AM) 18 кГц.

8. Способ обмена информацией между ретранслятором и пультом АРМ ДО - модем V42 bis, V22.

9. Время постановки объекта на охрану (с квитированием от АРМ ДО) - не более 40 с.

10. Количество ШС, подключаемых к ОУ ППКОП-8, - до 8.

11. Количество ШС, подключаемых к ОУ "Аларм-3", - до 2.

12. Количество ШС, подключаемых к ОУ "Аларм-2 (2М)", УО "Аларм", ПКП "Аларм-4" - до 4 ШС.

АСОС "Алеся"позволяет создавать системы различной конфигурации - от минимальной, рассчитанной на 200 объектовых приборов, до максимальной, до 10000 объектовых приборов. Минимальный экономически обоснованный вариант - 1000 объектов.

Принцип действия системы заключается в следующем:

объектовые приборы накапливают информацию о состоянии сигнализации охраняемых объектов и передают ее на ретранслятор, установленный на АТС, по занятым АТЛ;

ретранслятор обрабатывает поступившую информацию, контролирует состояние сигнализации объектов и абонентских линий, подключаемых через коммутаторы направлений, а также формирует сообщения для передачи на АРМ ДО;

АРМ ДО (пульт) обрабатывает сообщения, классифицируя их по типам ("Взятие", "Снятие", "Охрана", "Неисправность", "Авария", "Вызов", "Питание", "Тревога");

АРМ ГЗ обрабатывает сообщения о проникновении на объект, поступающие по радиоканалу на патрульную машину от ПЦН, хранит картотеку объектов с техническими и графическими характеристиками, а также постоянно выдает радиосигнал с индивидуальным кодом машины, заложенный в радиопередатчике.

АСОС "Алеся" может стыковаться с системой радиоохраны автомобилей - комплексом оперативного розыска и задержания "Корз", изготавливаемой Брестским электромеханическим заводом. Это позволяет при незначительных дополнительных затратах создать сеть радиоточек по городу и решать следующие задачи:

контроль и оперативное управление нарядами ОВД;

оперативное извещение об угоне автотранспорта, непрерывный контроль по электронной карте города пути его передвижения и задержания;

контроль пути следования автомобилей специальных служб (инкассация, кортежи, "Скорая помощь", пожарная охрана и т.д.).

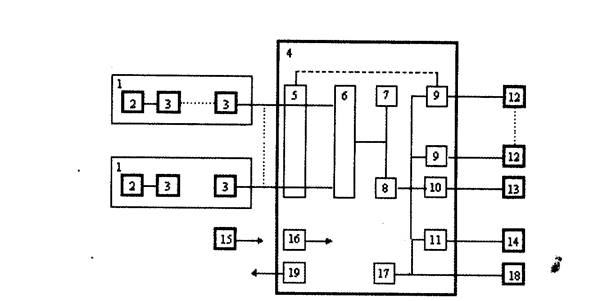

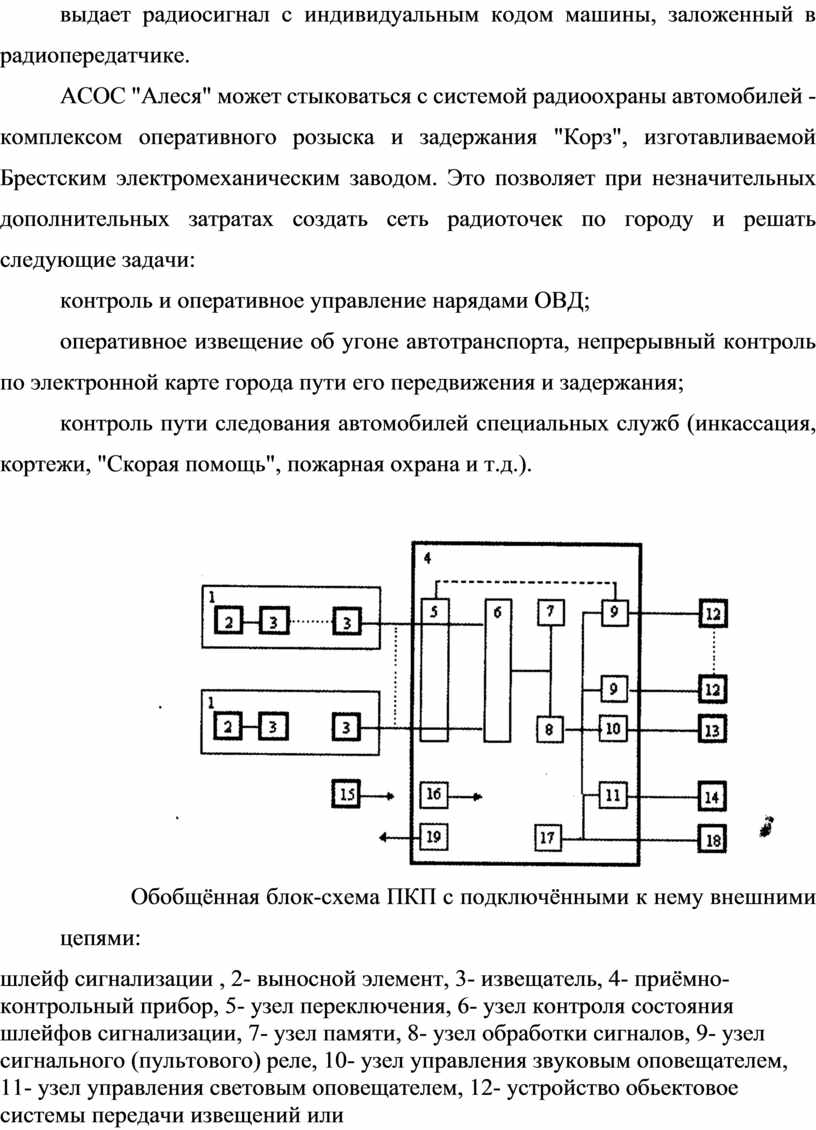

            Обобщённая блок-схема ПКП с подключёнными к нему внешними цепями:

1-   шлейф сигнализации , 2- выносной элемент, 3- извещатель, 4- приёмно-контрольный прибор, 5- узел переключения, 6- узел контроля состояния шлейфов сигнализации, 7- узел памяти, 8- узел обработки сигналов, 9- узел сигнального (пультового) реле, 10- узел управления звуковым оповещателем, 11- узел управления световым оповещателем, 12- устройство обьектовое системы передачи извещений или другой ПКЛ, 13- звуковой оповещатель, 14- световой оповещатель, 15- источник резервного питания, 16- блок питания, 17- узел индикации, 18- выносное индикационное табло, 19- узел питания извещательный

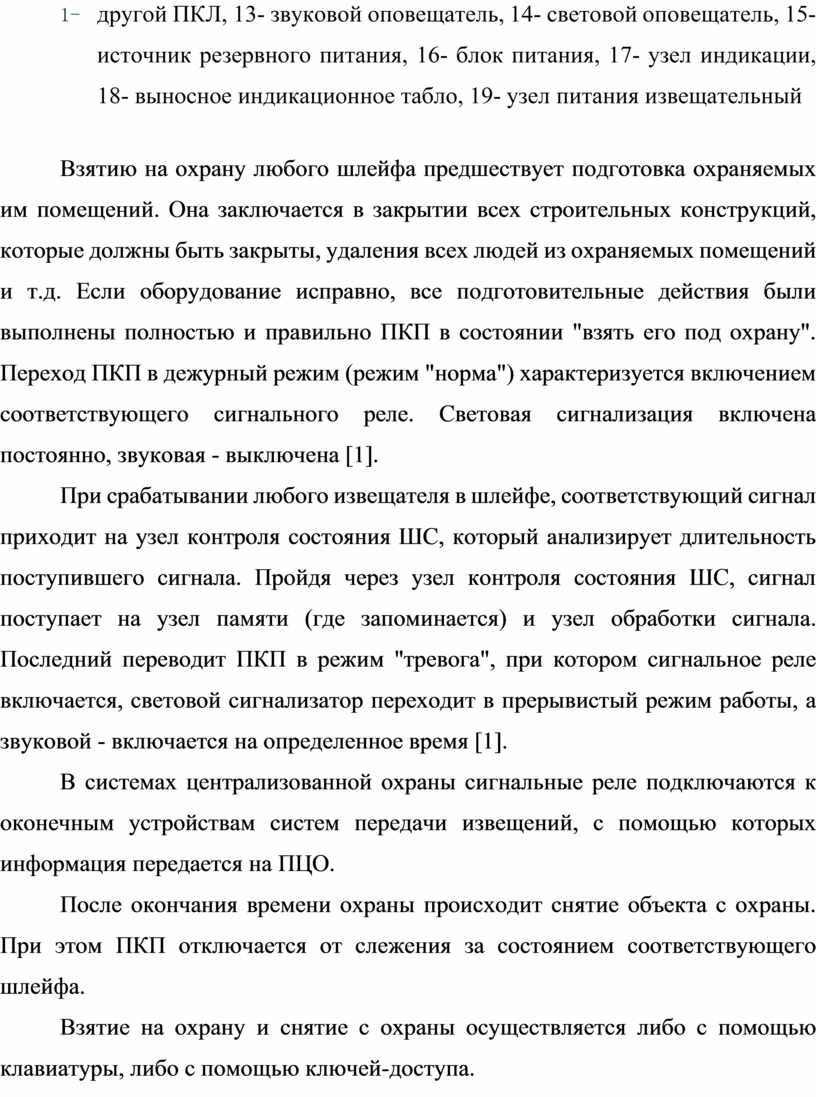

Взятию на охрану любого шлейфа предшествует подготовка охраняемых им помещений. Она заключается в закрытии всех строительных конструкций, которые должны быть закрыты, удаления всех людей из охраняемых помещений и т.д. Если оборудование исправно, все подготовительные действия были выполнены полностью и правильно ПКП в состоянии "взять его под охрану". Переход ПКП в дежурный режим (режим "норма") характеризуется включением соответствующего сигнального реле. Световая сигнализация включена постоянно, звуковая - выключена [1].

При срабатывании любого извещателя в шлейфе, соответствующий сигнал приходит на узел контроля состояния ШС, который анализирует длительность поступившего сигнала. Пройдя через узел контроля состояния ШС, сигнал поступает на узел памяти (где запоминается) и узел обработки сигнала. Последний переводит ПКП в режим "тревога", при котором сигнальное реле включается, световой сигнализатор переходит в прерывистый режим работы, а звуковой - включается на определенное время [1].

В системах централизованной охраны сигнальные реле подключаются к оконечным устройствам систем передачи извещений, с помощью которых информация передается на ПЦО.

После окончания времени охраны происходит снятие объекта с охраны. При этом ПКП отключается от слежения за состоянием соответствующего шлейфа.

Взятие на охрану и снятие с охраны осуществляется либо с помощью клавиатуры, либо с помощью ключей-доступа.

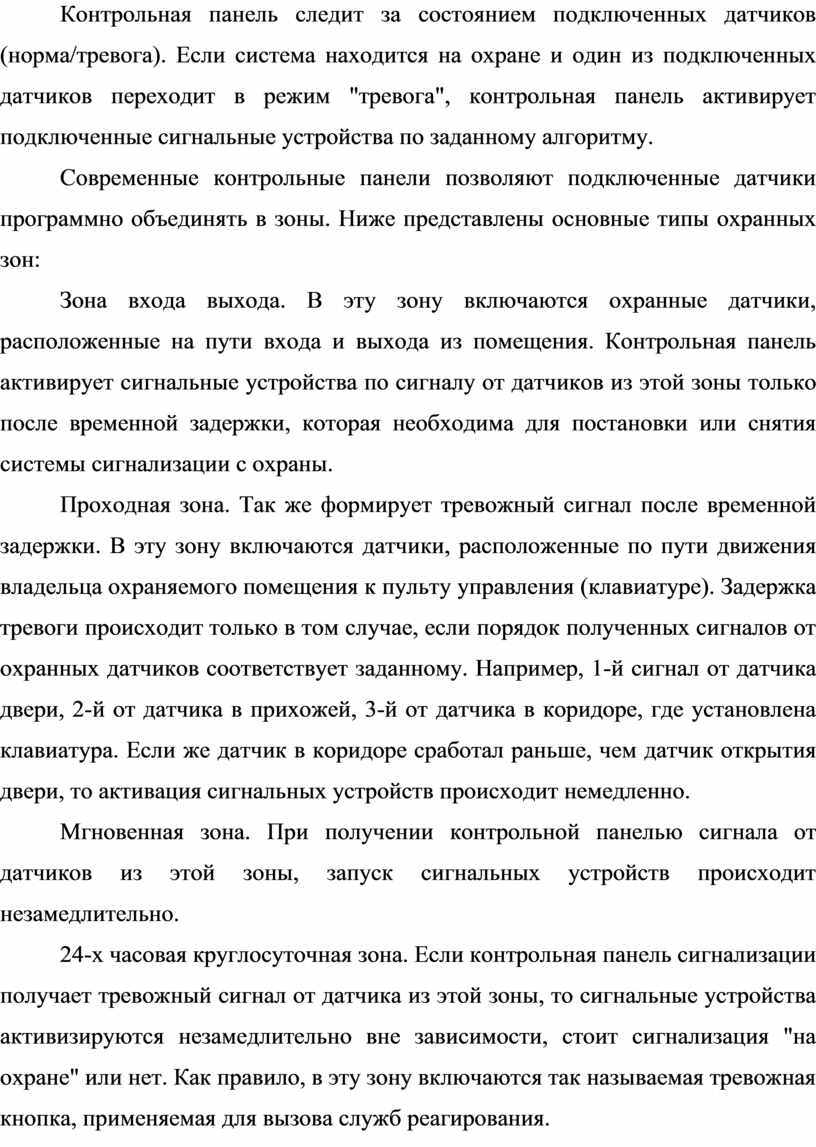

Контрольная панель следит за состоянием подключенных датчиков (норма/тревога). Если система находится на охране и один из подключенных датчиков переходит в режим "тревога", контрольная панель активирует подключенные сигнальные устройства по заданному алгоритму.

Современные контрольные панели позволяют подключенные датчики программно объединять в зоны. Ниже представлены основные типы охранных зон:

Зона входа выхода. В эту зону включаются охранные датчики, расположенные на пути входа и выхода из помещения. Контрольная панель активирует сигнальные устройства по сигналу от датчиков из этой зоны только после временной задержки, которая необходима для постановки или снятия системы сигнализации с охраны.

Проходная зона. Так же формирует тревожный сигнал после временной задержки. В эту зону включаются датчики, расположенные по пути движения владельца охраняемого помещения к пульту управления (клавиатуре). Задержка тревоги происходит только в том случае, если порядок полученных сигналов от охранных датчиков соответствует заданному. Например, 1-й сигнал от датчика двери, 2-й от датчика в прихожей, 3-й от датчика в коридоре, где установлена клавиатура. Если же датчик в коридоре сработал раньше, чем датчик открытия двери, то активация сигнальных устройств происходит немедленно.

Мгновенная зона. При получении контрольной панелью сигнала от датчиков из этой зоны, запуск сигнальных устройств происходит незамедлительно.

24-х часовая круглосуточная зона. Если контрольная панель сигнализации получает тревожный сигнал от датчика из этой зоны, то сигнальные устройства активизируются незамедлительно вне зависимости, стоит сигнализация "на охране" или нет. Как правило, в эту зону включаются так называемая тревожная кнопка, применяемая для вызова служб реагирования.

Тамперная зона. В эту зону включаются не датчики, а их специальные контакты - тамперы. Тревожный сигнал формируется при попытке демонтажа или вскрытия датчика. Тамперные контакты так же могут подключаться от клавиатур, сирен и любых других устройств системы охранной сигнализации.

Обычно охранные системы позволяют ставить под охрану помещение раздельно по зонам, что бывает очень удобно

Основные технические характеристики данного оборудования приведены в таблице 3.1

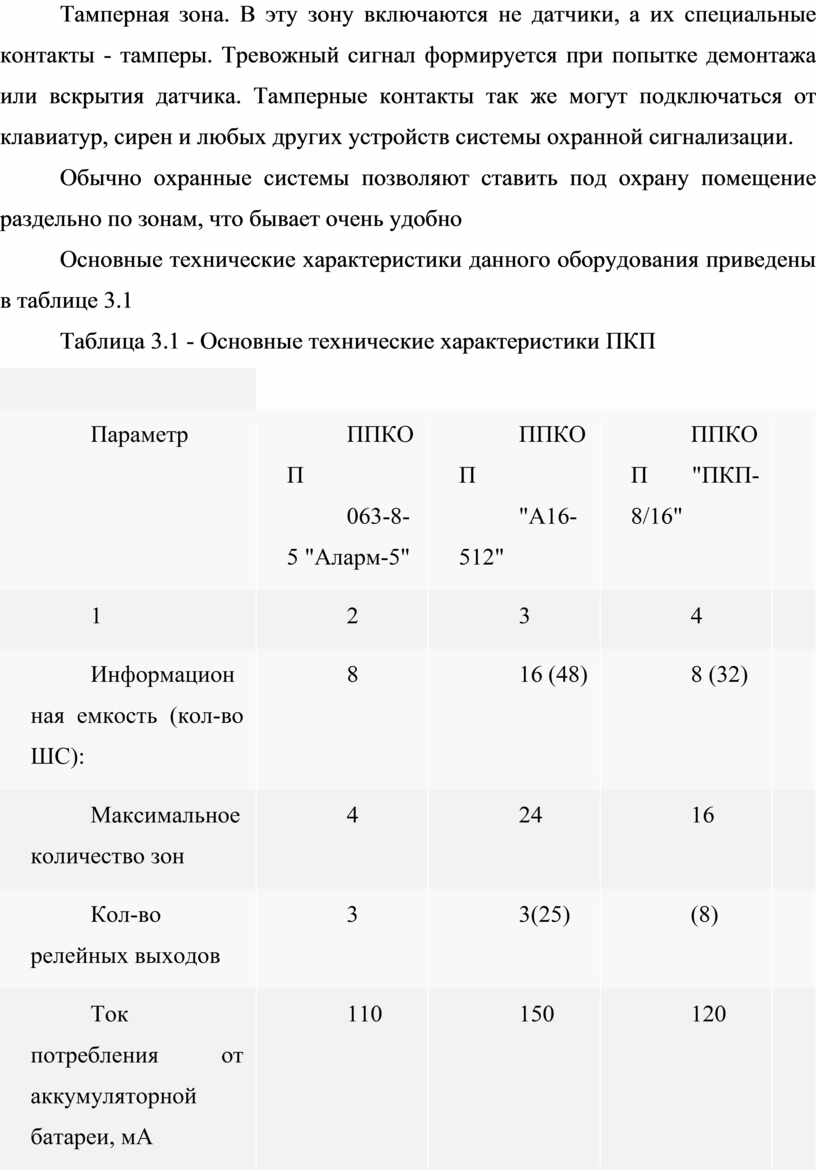

Таблица 3.1 - Основные технические характеристики ПКП

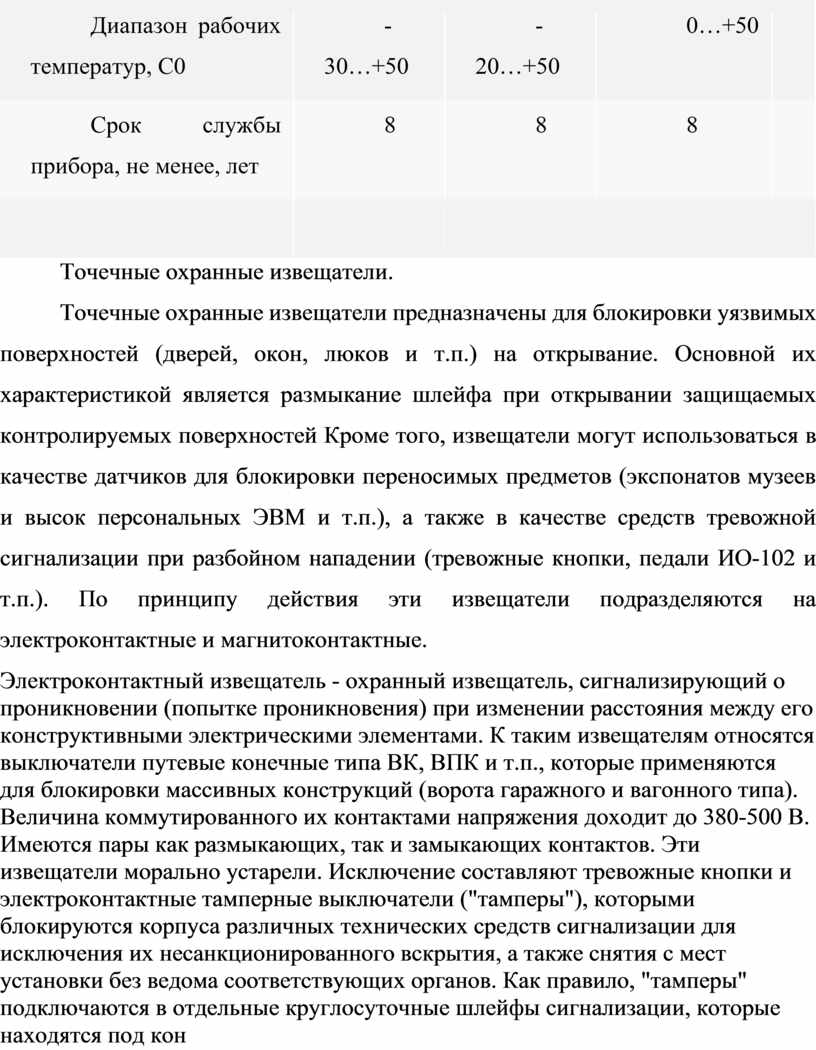

Точечные охранные извещатели.

Точечные охранные извещатели предназначены для блокировки уязвимых поверхностей (дверей, окон, люков и т.п.) на открывание. Основной их характеристикой является размыкание шлейфа при открывании защищаемых контролируемых поверхностей Кроме того, извещатели могут использоваться в качестве датчиков для блокировки переносимых предметов (экспонатов музеев и высок персональных ЭВМ и т.п.), а также в качестве средств тревожной сигнализации при разбойном нападении (тревожные кнопки, педали ИО-102 и т.п.). По принципу действия эти извещатели подразделяются на электроконтактные и магнитоконтактные.

Электроконтактный извещатель - охранный извещатель, сигнализирующий о проникновении (попытке проникновения) при изменении расстояния между его конструктивными электрическими элементами. К таким извещателям относятся выключатели путевые конечные типа ВК, ВПК и т.п., которые применяются для блокировки массивных конструкций (ворота гаражного и вагонного типа). Величина коммутированного их контактами напряжения доходит до 380-500 В. Имеются пары как размыкающих, так и замыкающих контактов. Эти извещатели морально устарели. Исключение составляют тревожные кнопки и электроконтактные тамперные выключатели ("тамперы"), которыми блокируются корпуса различных технических средств сигнализации для исключения их несанкционированного вскрытия, а также снятия с мест установки без ведома соответствующих органов. Как правило, "тамперы" подключаются в отдельные круглосуточные шлейфы сигнализации, которые находятся под контролем ПКП постоянно, независимо от режима его работы. "Тамперы" рассчитаны на напряжение до 30 В постоянного тока.

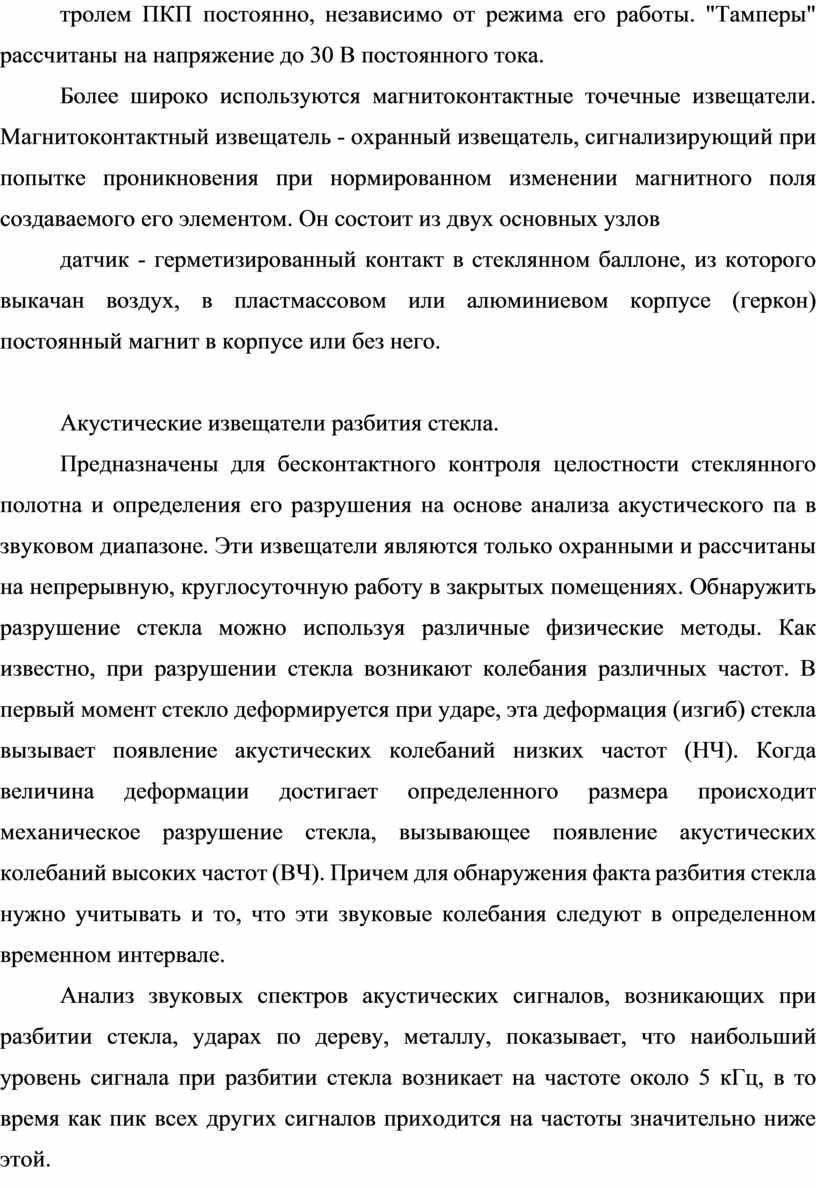

Более широко используются магнитоконтактные точечные извещатели. Магнитоконтактный извещатель - охранный извещатель, сигнализирующий при попытке проникновения при нормированном изменении магнитного поля создаваемого его элементом. Он состоит из двух основных узлов

датчик - герметизированный контакт в стеклянном баллоне, из которого выкачан воздух, в пластмассовом или алюминиевом корпусе (геркон) постоянный магнит в корпусе или без него.

Акустические извещатели разбития стекла.

Предназначены для бесконтактного контроля целостности стеклянного полотна и определения его разрушения на основе анализа акустического па в звуковом диапазоне. Эти извещатели являются только охранными и рассчитаны на непрерывную, круглосуточную работу в закрытых помещениях. Обнаружить разрушение стекла можно используя различные физические методы. Как известно, при разрушении стекла возникают колебания различныx частот. В первый момент стекло деформируется при ударе, эта деформация (изгиб) стекла вызывает появление акустических колебаний низких частот (НЧ). Когда величина деформации достигает определенного размерa происходит механическое разрушение стекла, вызывающее появление акустических колебаний высоких частот (ВЧ). Причем для обнаружения факта разбития стекла нужно учитывать и то, что эти звуковые колебания следуют в определенном временном интервале.

Анализ звуковых спектров акустических сигналов, возникающих при разбитии стекла, ударах по дереву, металлу, показывает, что наибольший уровень сигнала при разбитии стекла возникает на частоте около 5 кГц, в то время как пик всех других сигналов приходится на частоты значительно ниже этой.

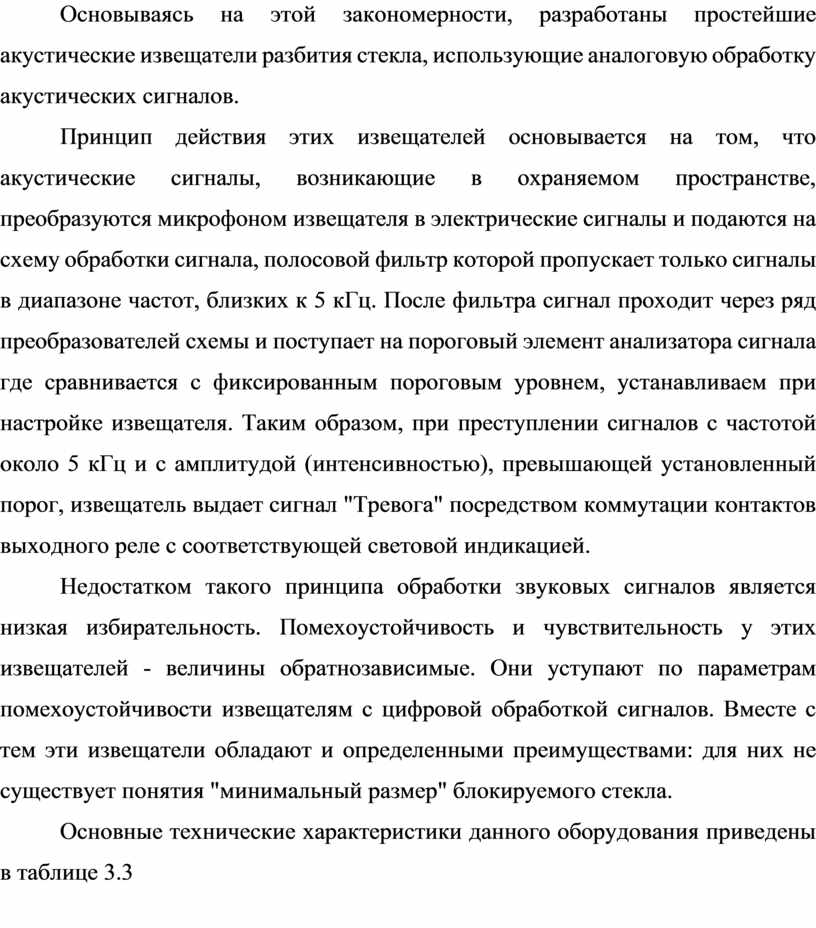

Основываясь на этой закономерности, разработаны простейшие акустические извещатели разбития стекла, использующие аналоговую обработку акустических сигналов.

Принцип действия этих извещателей основывается на том, что акустические сигналы, возникающие в охраняемом пространстве, преобразуются микрофоном извещателя в электрические сигналы и подаются на схему обработки сигнала, полосовой фильтр которой пропускает только сигналы в диапазоне частот, близких к 5 кГц. После фильтра сигнал проходит через ряд преобразователей схемы и поступает на пороговый элемент анализатора сигнала где сравнивается с фиксированным пороговым уровнем, устанавливаем при настройке извещателя. Таким образом, при преступлении сигналов с частотой около 5 кГц и с амплитудой (интенсивностью), превышающей установленный порог, извещатель выдает сигнал "Тревога" посредством коммутации контактов выходного реле с соответствующей световой индикацией.

Недостатком такого принципа обработки звуковых сигналов является низкая избирательность. Помехоустойчивость и чувствительность у этих извещателей - величины обратнозависимые. Они уступают по параметрам помехоустойчивости извещателям с цифровой обработкой сигналов. Вместе с тем эти извещатели обладают и определенными преимуществами: для них не существует понятия "минимальный размер" блокируемого стекла.

Основные технические характеристики данного оборудования приведены в таблице 3.3

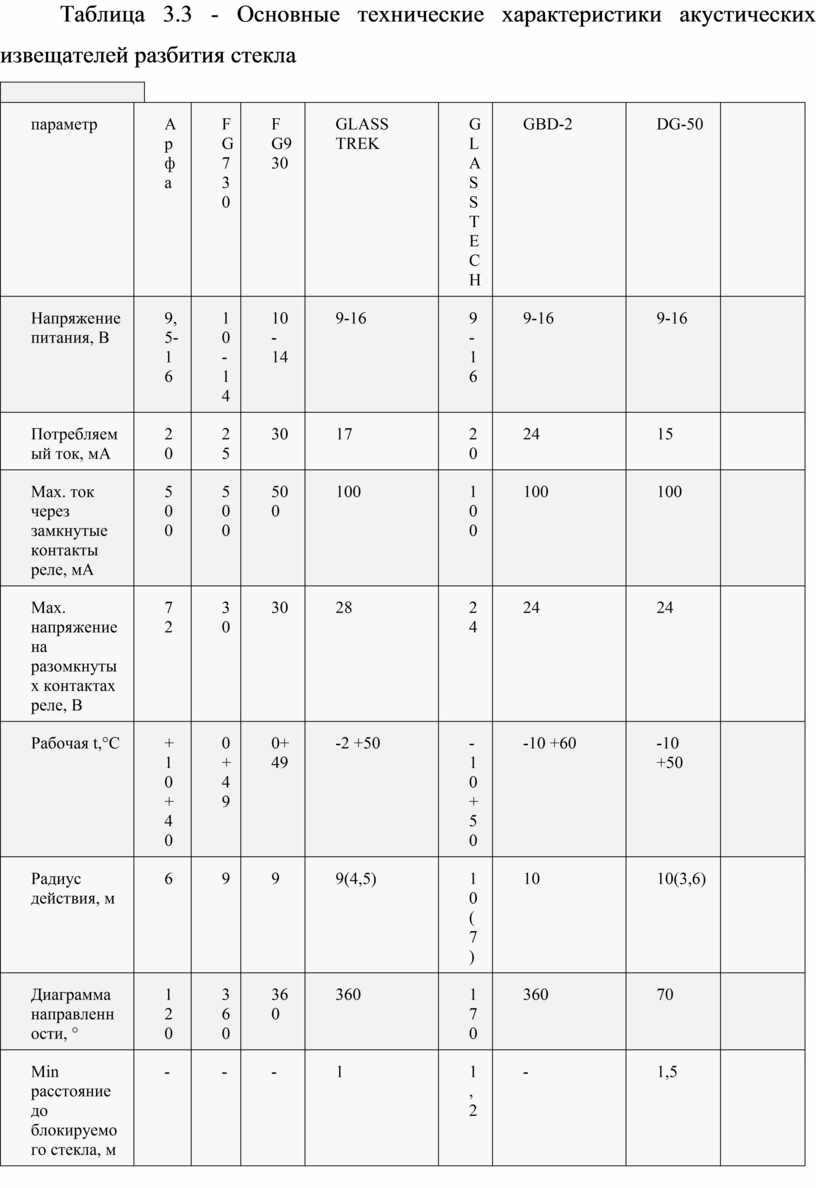

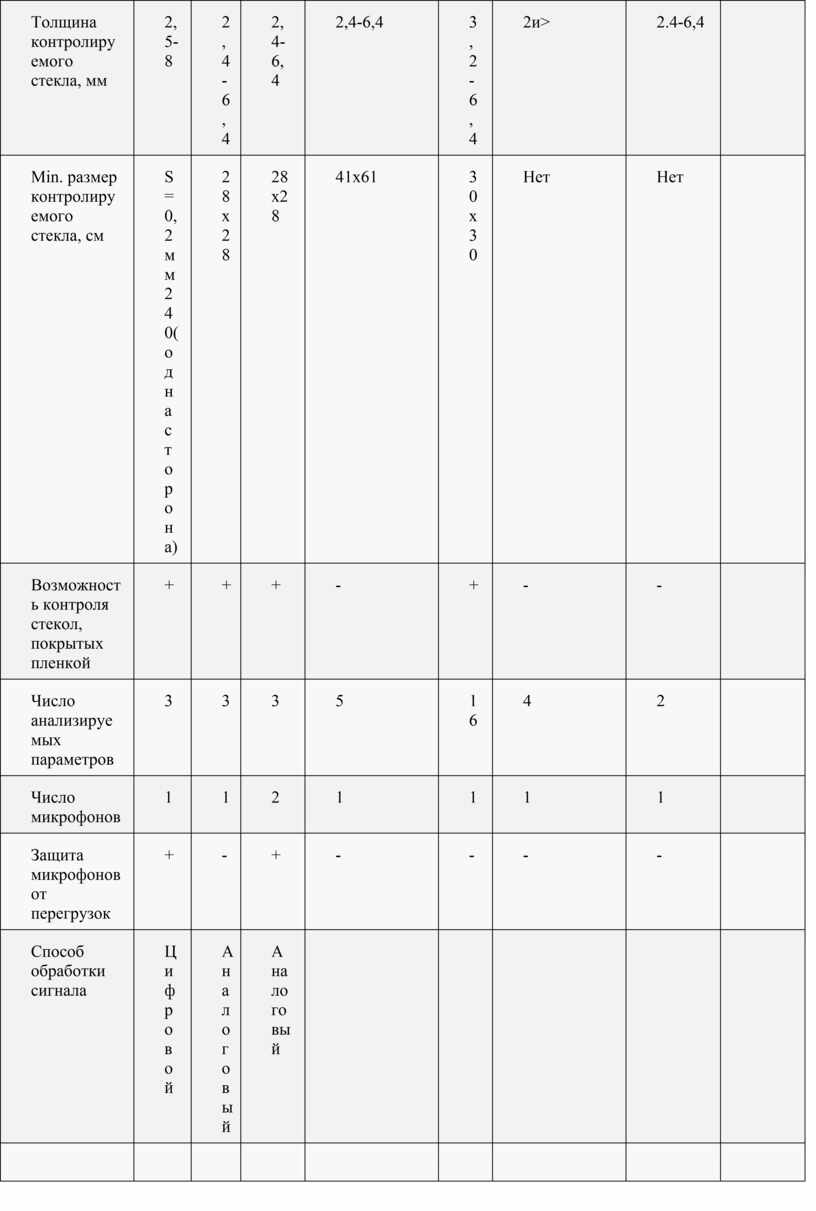

Таблица 3.3 - Основные технические характеристики акустических извещателей разбития стекла

Объемные извещатели.

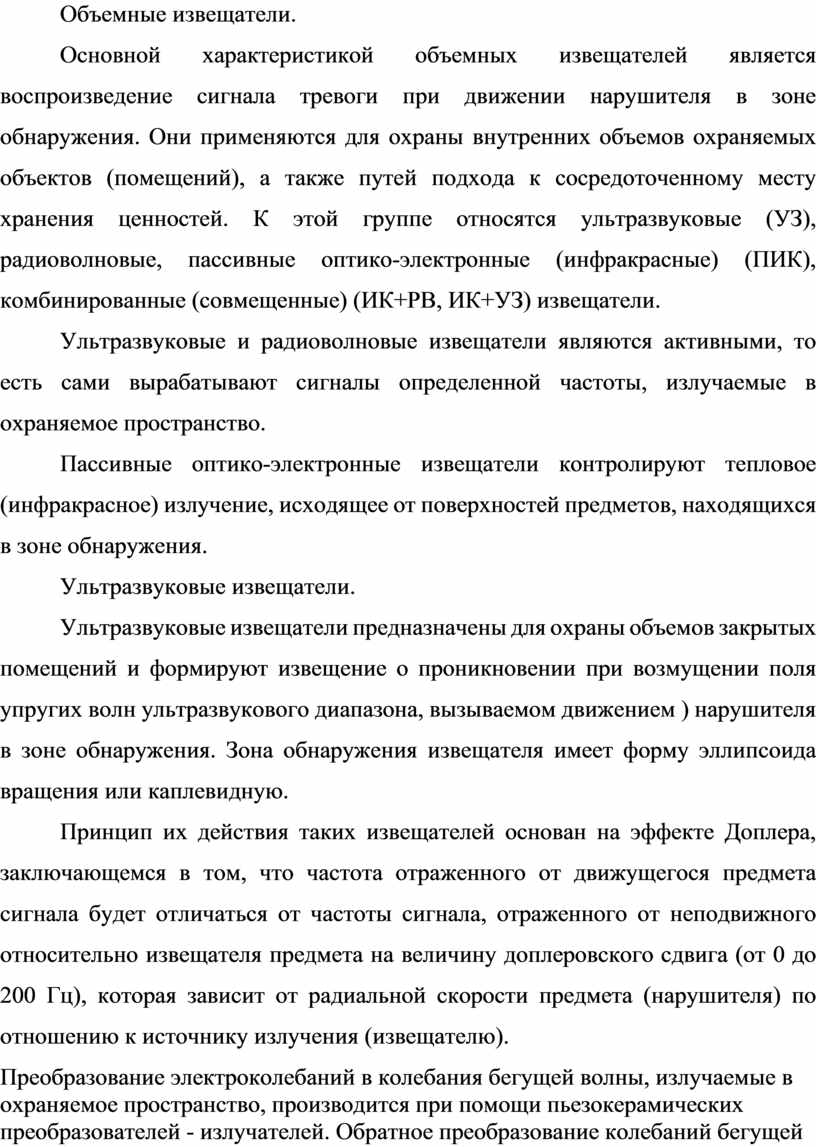

Основной характеристикой объемных извещателей является воспроизведение сигнала тревоги при движении нарушителя в зоне обнаружения. Они применяются для охраны внутренних объемов охраняемых объектов (помещений), а также путей подхода к сосредоточенному месту хранения ценностей. К этой группе относятся ультразвуковые (УЗ), радиоволновые, пассивные оптико-электронные (инфракрасные) (ПИК), комбинированные (совмещенные) (ИК+РВ, ИК+УЗ) извещатели.

Ультразвуковые и радиоволновые извещатели являются активными, то есть сами вырабатывают сигналы определенной частоты, излучаемые в охраняемое пространство.

Пассивные оптико-электронные извещатели контролируют тепловое (инфракрасное) излучение, исходящее от поверхностей предметов, находящихся в зоне обнаружения.

Ультразвуковые извещатели.

Ультразвуковые извещатели предназначены для охраны объемов закрытых помещений и формируют извещение о проникновении при возмущении поля упругих волн ультразвукового диапазона, вызываемом движением ) нарушителя в зоне обнаружения. Зона обнаружения извещателя имеет форму эллипсоида вращения или каплевидную.

Принцип их действия таких извещателей основан на эффекте Доплера, заключающемся в том, что частота отраженного от движущегося предмета сигнала будет отличаться от частоты сигнала, отраженного от неподвижного относительно извещателя предмета на величину доплеровского сдвига (от 0 до 200 Гц), которая зависит от радиальной скорости предмета (нарушителя) по отношению к источнику излучения (извещателю).

Преобразование электроколебаний в колебания бегущей волны, излучаемые в охраняемое пространство, производится при помощи пьезокерамических преобразователей - излучателей. Обратное преобразование колебаний бегущей волны в электросигнал производится при помощи пьезорамических преобразователей - приемников, полностью идентичных по устройству излучателям.

Пассивные оптико-электронные извещатели.

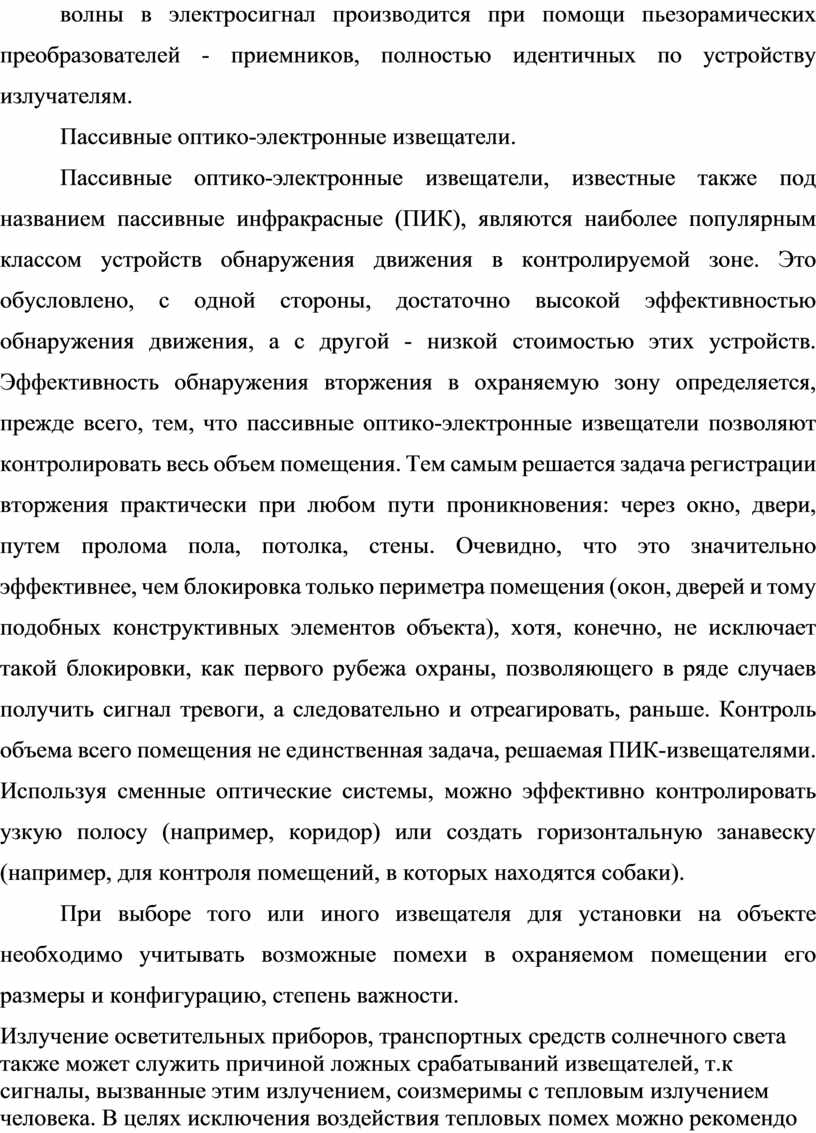

Пассивные оптико-электронные извещатели, известные также под названием пассивные инфракрасные (ПИК), являются наиболее популярным классом устройств обнаружения движения в контролируемой зоне. Это обусловлено, с одной стороны, достаточно высокой эффективностью обнаружения движения, а с другой - низкой стоимостью этих устройств. Эффективность обнаружения вторжения в охраняемую зону определяется, прежде всего, тем, что пассивные оптико-электронные извещатели позволяют контролировать весь объем помещения. Тем самым решается задача регистрации вторжения практически при любом пути проникновения: через окно, двери, путем пролома пола, потолка, стены. Очевидно, что это значительно эффективнее, чем блокировка только периметра помещения (окон, дверей и тому подобных конструктивных элементов объекта), хотя, конечно, не исключает такой блокировки, как первого рубежа охраны, позволяющего в ряде случаев получить сигнал тревоги, а следовательно и отреагировать, раньше. Контроль объема всего помещения не единственная задача, решаемая ПИК-извещателями. Используя сменные оптические системы, можно эффективно контролировать узкую полосу (например, коридор) или создать горизонтальную занавеску (например, для контроля помещений, в которых находятся собаки).

При выборе того или иного извещателя для установки на объекте необходимо учитывать возможные помехи в охраняемом помещении его размеры и конфигурацию, степень важности.

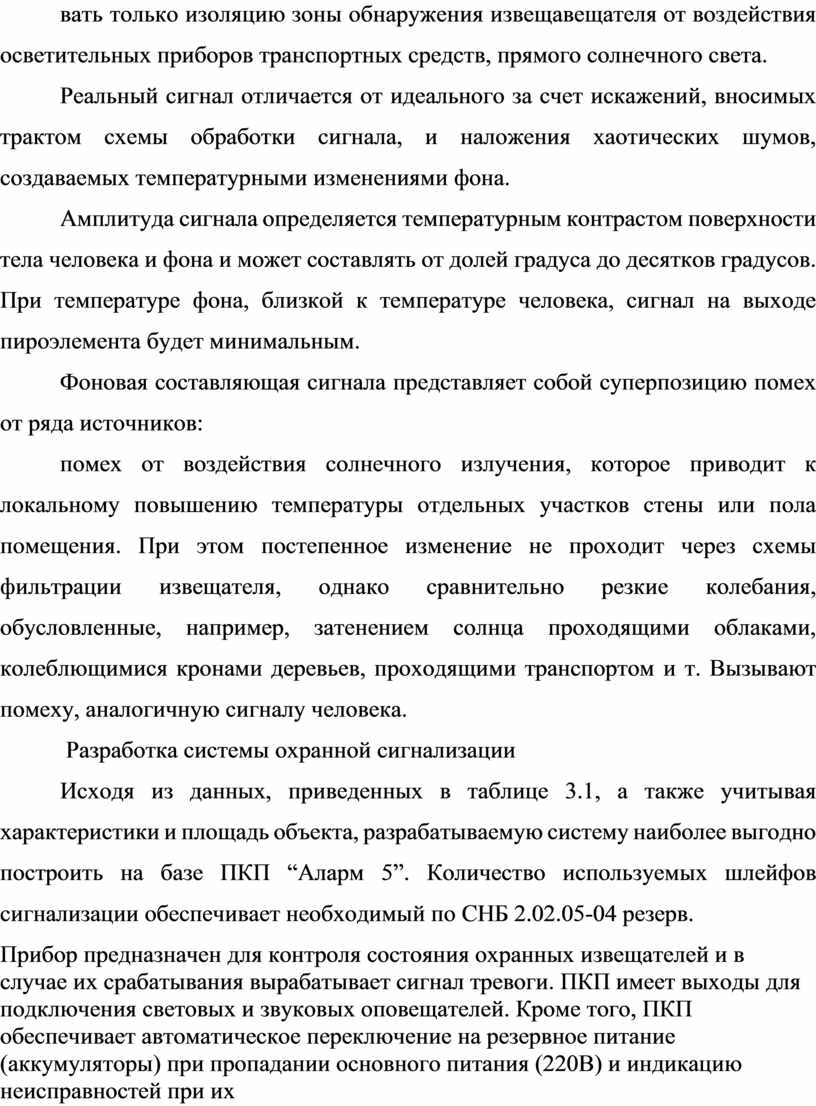

Излучение осветительных приборов, транспортных средств солнечного света также может служить причиной ложных срабатываний извещателей, т.к сигналы, вызванные этим излучением, соизмеримы с тепловым излучением человека. В целях исключения воздействия тепловых помех можно рекомендовать только изоляцию зоны обнаружения извещавещателя от воздействия осветительных приборов транспортных средств, прямого солнечного света.

Реальный сигнал отличается от идеального за счет искажений, вносимых трактом схемы обработки сигнала, и наложения хаотических шумов, создаваемых температурными изменениями фона.

Амплитуда сигнала определяется температурным контрастом поверхности тела человека и фона и может составлять от долей градуса до десятков градусов. При температуре фона, близкой к температуре человека, сигнал на выходе пироэлемента будет минимальным.

Фоновая составляющая сигнала представляет собой суперпозицию помех от ряда источников:

помех от воздействия солнечного излучения, которое приводит к локальному повышению температуры отдельных участков стены или пола помещения. При этом постепенное изменение не проходит через схемы фильтрации извещателя, однако сравнительно резкие колебания, обусловленные, например, затенением солнца проходящими облаками, колеблющимися кронами деревьев, проходящими транспортом и т. Вызывают помеху, аналогичную сигналу человека.

 Разработка системы охранной сигнализации

Исходя из данных, приведенных в таблице 3.1, а также учитывая характеристики и площадь объекта, разрабатываемую систему наиболее выгодно построить на базе ПКП “Аларм 5”. Количество используемых шлейфов сигнализации обеспечивает необходимый по СНБ 2.02.05-04 резерв.

Прибор предназначен для контроля состояния охранных извещателей и в случае их срабатывания вырабатывает сигнал тревоги. ПКП имеет выходы для подключения световых и звуковых оповещателей. Кроме того, ПКП обеспечивает автоматическое переключение на резервное питание (аккумуляторы) при пропадании основного питания (220В) и индикацию неисправностей при их наличии (пониженное напряжение на аккумуляторных батареях, обрыв сигнального устройства и т.д.).

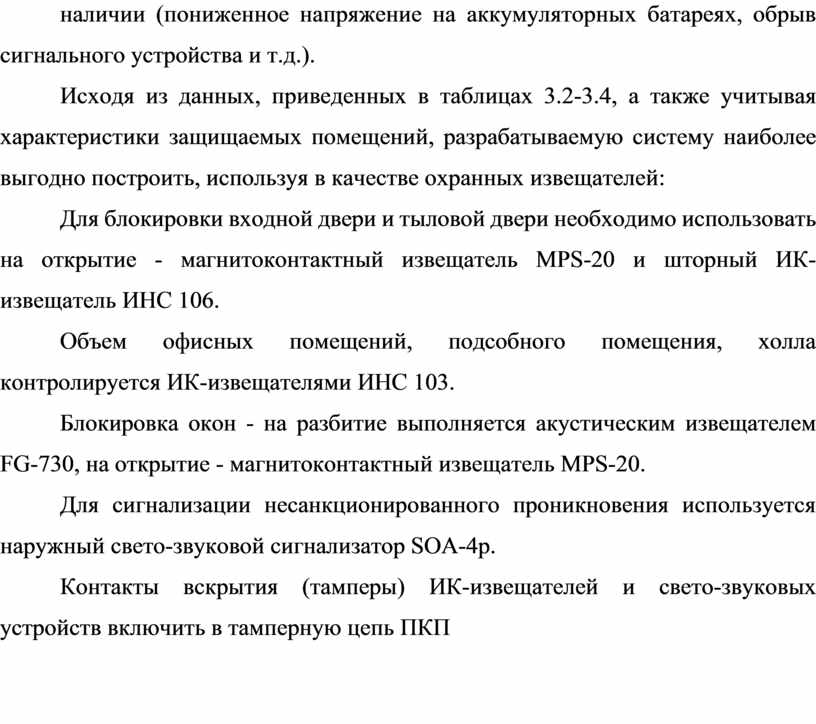

Исходя из данных, приведенных в таблицах 3.2-3.4, а также учитывая характеристики защищаемых помещений, разрабатываемую систему наиболее выгодно построить, используя в качестве охранных извещателей:

Для блокировки входной двери и тыловой двери необходимо использовать на открытие - магнитоконтактный извещатель MPS-20 и шторный ИК-извещатель ИНС 106.

Объем офисных помещений, подсобного помещения, холла контролируется ИК-извещателями ИНС 103.

Блокировка окон - на разбитие выполняется акустическим извещателем FG-730, на открытие - магнитоконтактный извещатель MPS-20.

Для сигнализации несанкционированного проникновения используется наружный свето-звуковой сигнализатор SOA-4p.

Контакты вскрытия (тамперы) ИК-извещателей и свето-звуковых устройств включить в тамперную цепь ПКП

4 Вывод

Во время прохождения производственной практики  ЧАО  агентство «Защита»   Выполняя профессиональные задачи, оценил эффективность и качество полученных учебных навыков. Научился решать сложные стандартные и не стандартные ситуации. Работать с каталогами. Устанавливать (менять) детали. О знакомился по ходу практики с новыми средствами измерения и наладки. Находили новые и принципиально новые решения для удовлетворения пожелания заказчика.

В разделе, безопасность проекта, рассмотрены вопросы обеспечения электробезопасности при работе на тяговой подстанции, анализ состояния условий производства, разработка организационных и технических мероприятий, требования безопасности к электроустановкам, инженерно-технические мероприятия по повышению устойчивости работы тяговой подстанции в условиях чрезвычайных ситуаций, а также затронут вопрос обслуживания измерительных приборов, устройств релейной защиты и вторичных цепей В современных системах контроль и управление средствами охранно-пожарной сигнализации осуществляется при помощи передовых компьютерных технологий с использованием программно-аппаратных средств центрального поста охраны.

 Список использованных источников

1.            Гребенюк Е.И. Гребенюк Н.А. Технические средства информатизации. Москва "Академия - 2007"

2.            Шандров Б.В. Чудаков А.Д. Технические средства автоматизации. Учебник для ВУЗов.  Москва "Академия - 2007"

3.            Инжиниринг электроприводов и систем автоматизации: учебное пособие.Белов М.П.,Зементов О.И.,Козярук А.Е., и др.под ред. В.А. Новикова, Л.М. ЧерниговаМ.: Издательский центр "Академия", 2006.

4.            Монтаж средств измерений и автоматизацииСправочник.Под редакцией Клюева А.С.Москва "ЭнергоАтомИздат - 1988"

5.            Каминский М.Л., Каминский В.М.Монтаж приборов и систем автоматизации: Учебник для СПТУ. , 5-е изд., перераб. и доп. М.: Высшая школа, 1983

6.            http://files.stroyinf.ru/Data1/47/47640/

7.            ГОСТ 2.601-95ЕСКД. Эксплуатационные документы

Скачано с www.znanio.ru
