Ответы на вопросы раздел 1.1.docx

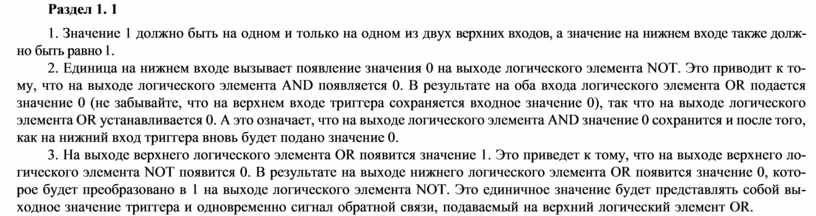

Раздел 1. 1

1.  Значение 1 должно быть на одном и только на одном из двух верхних входов, а значение на нижнем входе также долж- но быть равно 1.

2.  Единица на нижнем входе вызывает появление значения 0 на выходе логического элемента NOT. Это приводит к то- му, что на выходе логического элемента AND появляется 0. В результате на оба входа логического элемента OR подается значение 0 (не забывайте, что на верхнем входе триггера сохраняется входное значение 0), так что на выходе логического элемента OR устанавливается 0. А это означает, что на выходе логического элемента AND значение 0 сохранится и после того, как на нижний вход триггера вновь будет подано значение 0.

3.  На выходе верхнего логического элемента OR появится значение 1. Это приведет к тому, что на выходе верхнего ло- гического элемента NOT появится 0. В результате на выходе нижнего логического элемента OR появится значение 0, кото- рое будет преобразовано в 1 на выходе логического элемента NOT. Это единичное значение будет представлять собой вы- ходное значение триггера и одновременно сигнал обратной связи, подаваемый на верхний логический элемент OR.

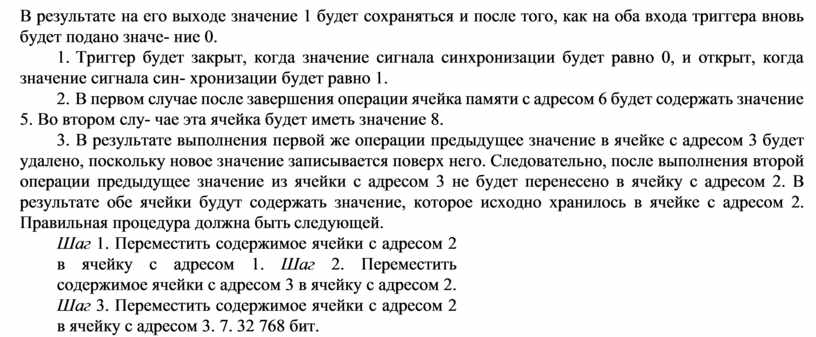

В результате на его выходе значение 1 будет сохраняться и после того, как на оба входа триггера вновь будет подано значе- ние 0.

4.   Триггер будет закрыт, когда значение сигнала синхронизации будет равно 0, и открыт, когда значение сигнала син- хронизации будет равно 1.

5.  В первом случае после завершения операции ячейка памяти с адресом 6 будет содержать значение 5. Во втором слу- чае эта ячейка будет иметь значение 8.

6.   В результате выполнения первой же операции предыдущее значение в ячейке с адресом 3 будет удалено, поскольку новое значение записывается поверх него. Следовательно, после выполнения второй операции предыдущее значение из ячейки с адресом 3 не будет перенесено в ячейку с адресом 2. В результате обе ячейки будут содержать значение, которое исходно хранилось в ячейке с адресом 2. Правильная процедура должна быть следующей.

Шаг 1. Переместить содержимое ячейки с адресом 2 в ячейку с адресом 1. Шаг 2. Переместить содержимое ячейки с адресом 3 в ячейку с адресом 2. Шаг 3. Переместить содержимое ячейки с адресом 2 в ячейку с адресом 3. 7. 32 768 бит.
