Практическая работа № 8

Тема:  Настройка VLAN на одном коммутаторе Cisco.

Целью практической работы является получение навыков построения виртуальной сети в среде программы Cisco Packet Tracer.

Теоретическая часть

В данной работе рассматривается настройка VLAN на коммутаторе фирмы Сisco на его портах доступа. Создайте сеть, логическая топология которой представлена на рис.9.1. Компьютеры соединены коммутатором Cisco 2960-24ТТ. В таблице 1 приведены адреса компьютеров.

Задача данной работы – сделать две независимые группы компьютеров: ПК0, ПК1 и ПК2 должны быть доступны только друг для друга, вторая независимая группа - компьютеры ПК3 и ПК4. Для этого создадим два отдельных VLAN (рис.1)

Рисунок 1 - Схема сети с одним коммутатором.

Таблица 1

Примечание. Порт коммутатора может быть другим.

Далее будем считать, что ПК0, ПК1 и ПК2 находятся в VLAN 2, а ПК3 и ПК4 находятся в VLAN 3.

Ход выполнения работы

1. Проектирование сети

1.Создать сеть, согласно рисунку 1, используя данные таблицы 1. Внести обозначения компонентов сети. Для упрощения выбрать «Тип связи» - «Автоматически выбрать тип соединения».

2.Для проверки конфигурации хоста ПК0 выполним команду ipconfig (действия: Desktop-run- ipconfig). Результат выполнения команды на рисунке 2. При желании можно выполнить аналогичную проверку на остальных хостах.

Команда ipconfig - утилита командной строки для управления сетевыми интерфейсами.

Рисунок 2 - Проверка конфигурации хоста

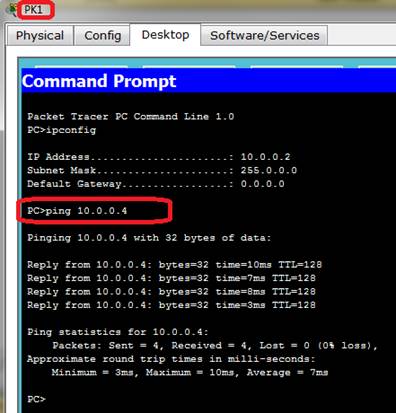

3.Используя команду ping проверим связь между всеми компьютерами. Сейчас они в одной сети и все доступны друг для друга (действия: Desktop-run-ping выбрать, например, ПК1 в качестве отправителя, а ПК4 – в качестве адресата) (рис. 3)

Рисунок 3 – Проверка связи между компьютерами

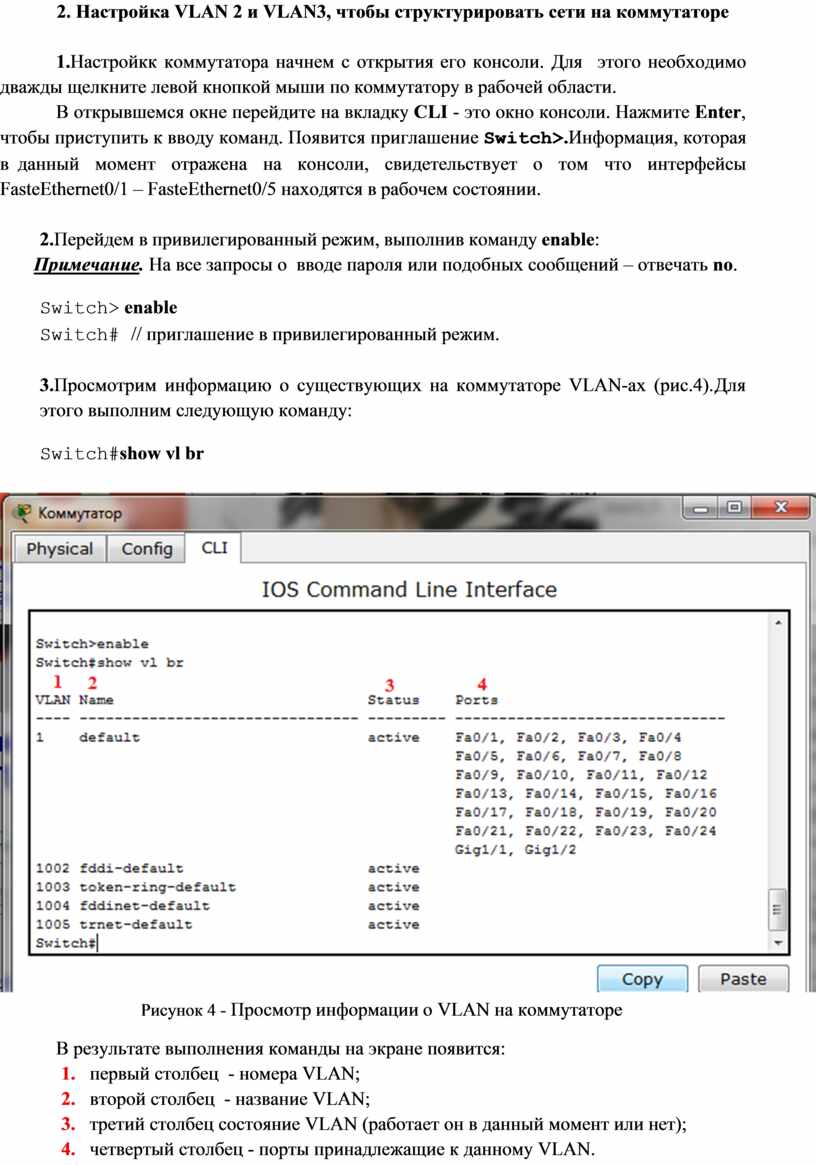

2. Настройка VLAN 2 и VLAN3, чтобы структурировать сети на коммутаторе

1.Настройкк коммутатора начнем с открытия его консоли. Для этого необходимо дважды щелкните левой кнопкой мыши по коммутатору в рабочей области.

В открывшемся окне перейдите на вкладку CLI - это окно консоли. Нажмите Enter, чтобы приступить к вводу команд. Появится приглашение Switch>.Информация, которая в данный момент отражена на консоли, свидетельствует о том что интерфейсы FasteEthernet0/1 – FasteEthernet0/5 находятся в рабочем состоянии.

2.Перейдем в привилегированный режим, выполнив команду enable:

       Примечание. На все запросы о  вводе пароля или подобных сообщений – отвечать no.

Switch> enable

Switch# // приглашение в привилегированный режим.

3.Просмотрим информацию о существующих на коммутаторе VLAN-ах (рис.4). Для этого выполним следующую команду:

Switch#show vl br

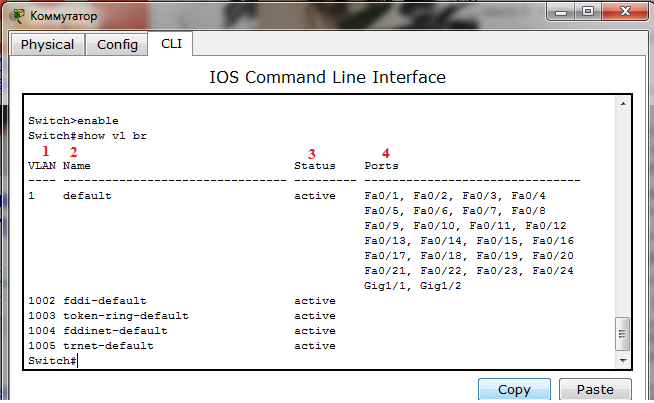

Рисунок 4 - Просмотр информации о VLAN на коммутаторе

В результате выполнения команды на экране появится:

1.      первый столбец  - номера VLAN;

2.      второй столбец  - название VLAN;

3.      третий столбец состояние VLAN (работает он в данный момент или нет);

4.      четвертый столбец - порты принадлежащие к данному VLAN.

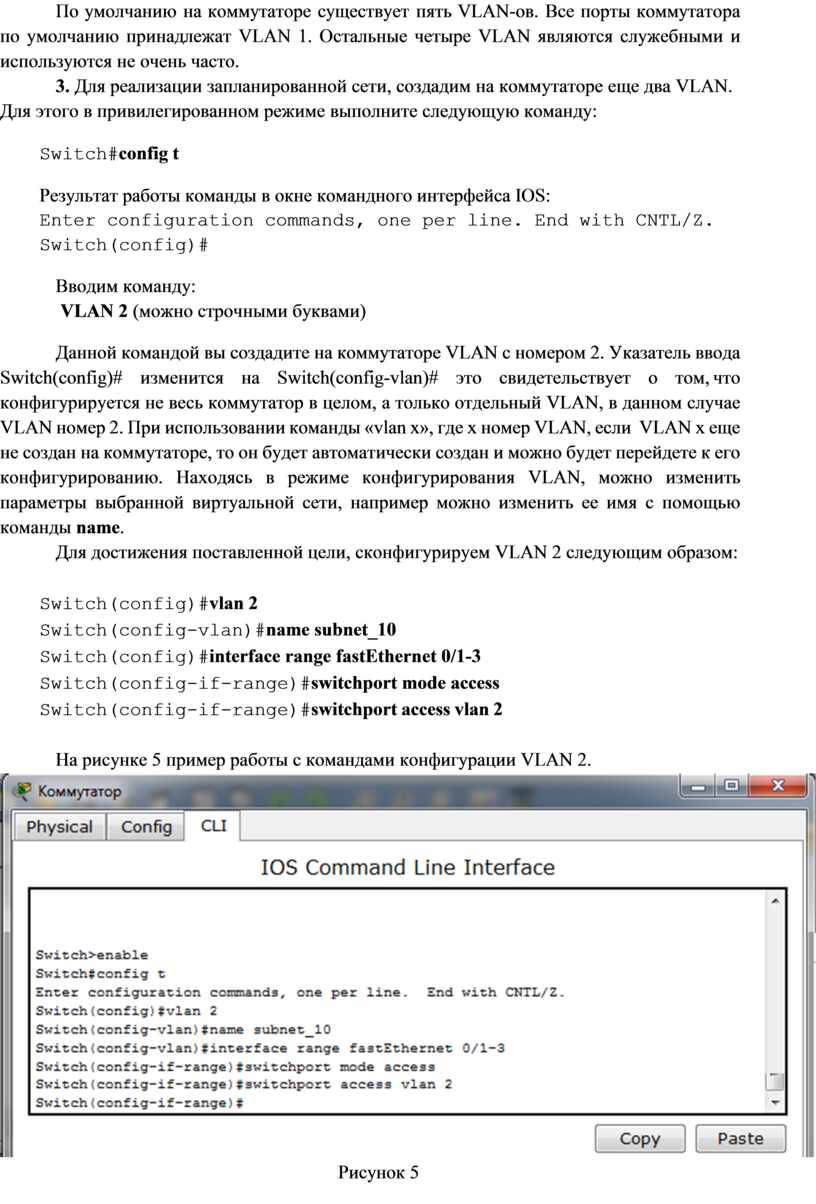

По умолчанию на коммутаторе  существует пять VLAN-ов. Все порты коммутатора по умолчанию принадлежат VLAN 1. Остальные четыре VLAN являются служебными и используются не очень часто.

3. Для реализации запланированной сети, создадим на коммутаторе еще два VLAN. Для этого в привилегированном режиме выполните следующую команду:

Switch#config t

Результат работы команды в окне командного интерфейса IOS:

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#

Вводим команду:

 VLAN 2 (можно строчными буквами)

Данной командой вы создадите на коммутаторе VLAN с номером 2. Указатель ввода Switch(config)# изменится на Switch(config-vlan)# это свидетельствует о том, что конфигурируется не весь коммутатор в целом, а только отдельный VLAN, в данном случае VLAN номер 2. При использовании команды «vlan x», где x номер VLAN, если  VLAN x еще не создан на коммутаторе, то он будет автоматически создан и можно будет перейдете к его конфигурированию. Находясь в режиме конфигурирования VLAN, можно изменить параметры выбранной виртуальной сети, например можно изменить ее имя с помощью команды name.

Для достижения поставленной цели, сконфигурируем VLAN 2  следующим образом:

Switch(config)#vlan 2

Switch(config-vlan)#name subnet_10 Switch(config)#interface range fastEthernet 0/1-3 Switch(config-if-range)#switchport mode access Switch(config-if-range)#switchport access vlan 2

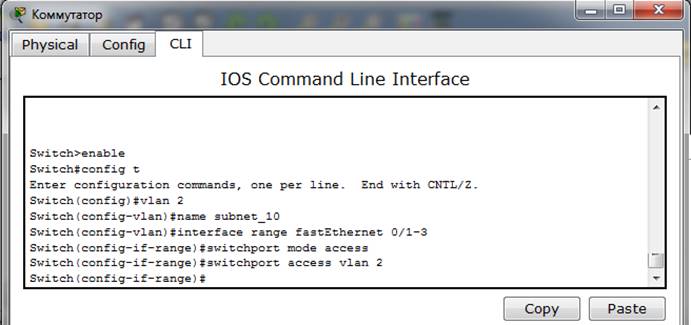

На рисунке 5 пример работы с командами конфигурации VLAN 2.

Рисунок 5

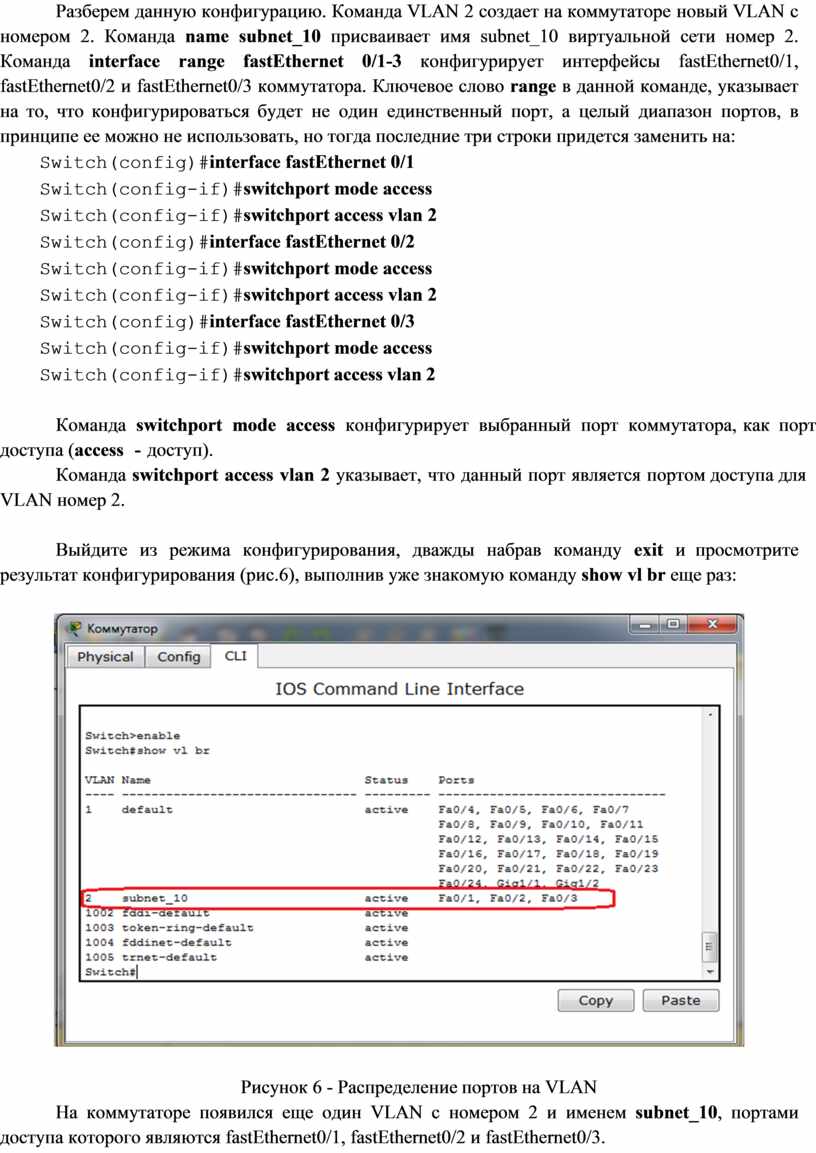

Разберем данную конфигурацию. Команда VLAN 2 создает на коммутаторе новый VLAN с номером 2. Команда name subnet_10 присваивает имя subnet_10 виртуальной сети номер 2. Команда interface range fastEthernet 0/1-3 конфигурирует интерфейсы fastEthernet0/1, fastEthernet0/2 и fastEthernet0/3 коммутатора. Ключевое слово range в данной команде, указывает на то, что конфигурироваться будет не один единственный порт, а целый диапазон портов, в принципе ее можно не использовать, но тогда последние три строки придется заменить на:

Switch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 Switch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 Switch(config)#interface fastEthernet 0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2

Команда switchport mode access конфигурирует выбранный порт коммутатора,   как порт доступа (access  - доступ).

Команда switchport access vlan 2 указывает, что данный порт является портом  доступа для VLAN номер 2.

Выйдите из режима конфигурирования, дважды набрав команду exit и  просмотрите результат конфигурирования (рис.6), выполнив уже знакомую команду show vl br еще раз:

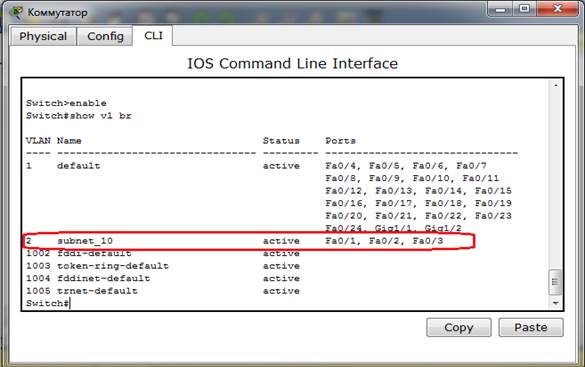

Рисунок 6 - Распределение портов на VLAN

На коммутаторе появился еще один VLAN с номером 2 и именем subnet_10, портами доступа которого являются fastEthernet0/1, fastEthernet0/2 и fastEthernet0/3.

Примечание. Если вы вышли из Командного интерфейса IOS  -  IOS Command Line Interface  откройте заново вкладку IOS, выполните несколько действий до приглашения в привилигированный режим коммутатора (Switch#) и наберите команду show vl br, учитывая, что все изменения, выполненные правильно в предыдущих шагах, сохранились.

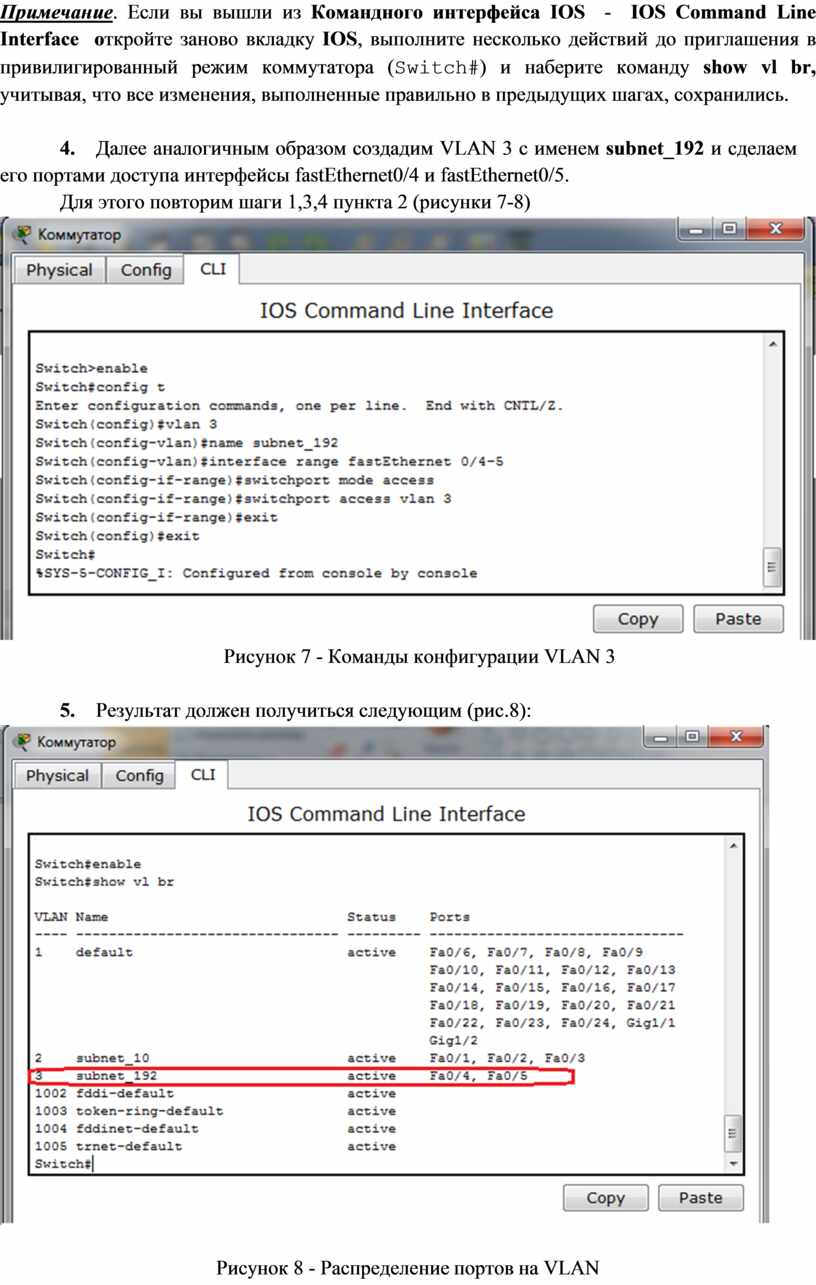

4.         Далее аналогичным образом создадим VLAN 3 с именем subnet_192 и сделаем его портами доступа интерфейсы fastEthernet0/4 и fastEthernet0/5.

Для этого повторим шаги 1,3,4 пункта 2 (рисунки 7-8)

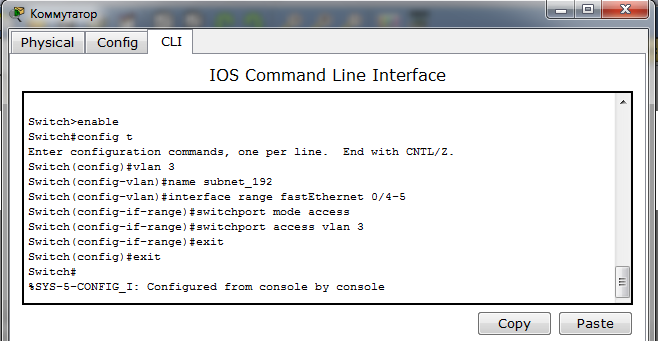

Рисунок 7 - Команды конфигурации VLAN 3

5.         Результат должен получиться следующим (рис.8):

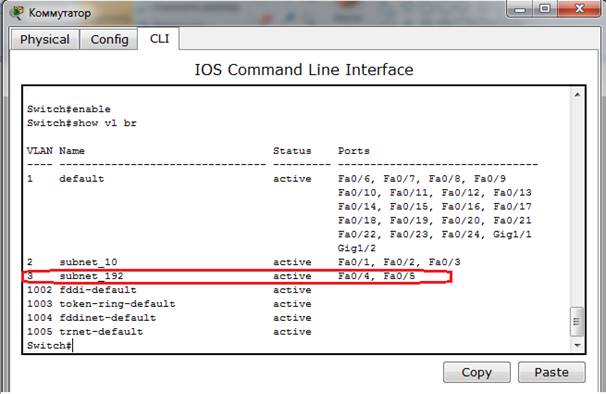

Рисунок 8 - Распределение портов на VLAN

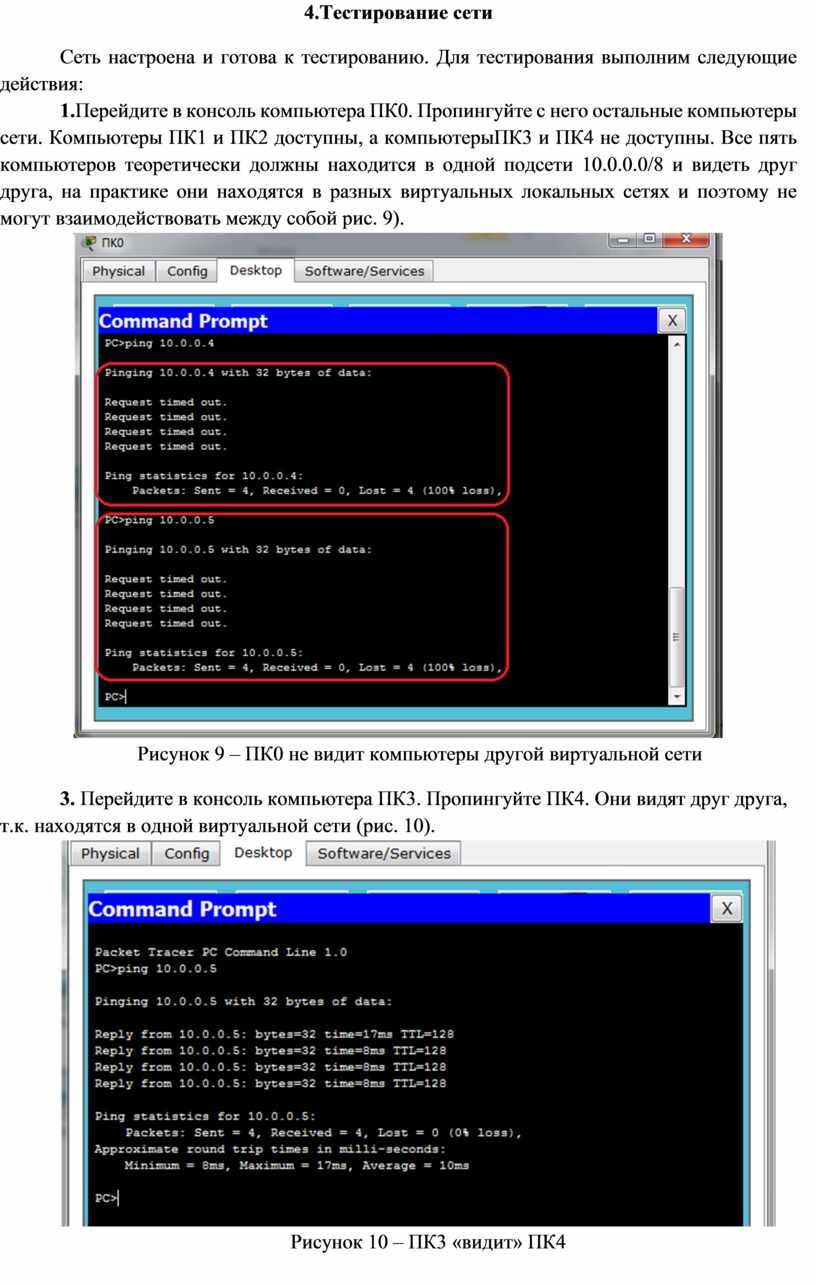

4.Тестирование сети

Сеть настроена и готова к тестированию. Для тестирования выполним следующие действия:

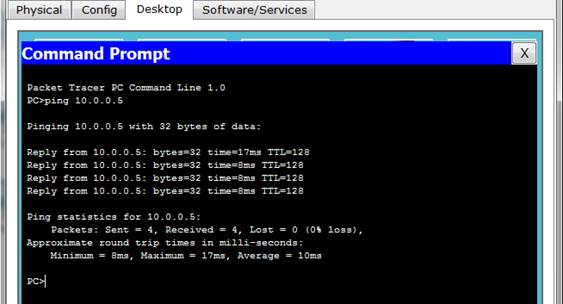

1.Перейдите в консоль компьютера ПК0. Пропингуйте с него остальные компьютеры сети. Компьютеры ПК1 и ПК2 доступны, а компьютеры ПК3 и ПК4 не доступны. Все пять компьютеров теоретически должны находится в одной подсети 10.0.0.0/8 и видеть друг друга, на практике они находятся в разных виртуальных локальных сетях и поэтому не могут взаимодействовать между собой рис. 9).

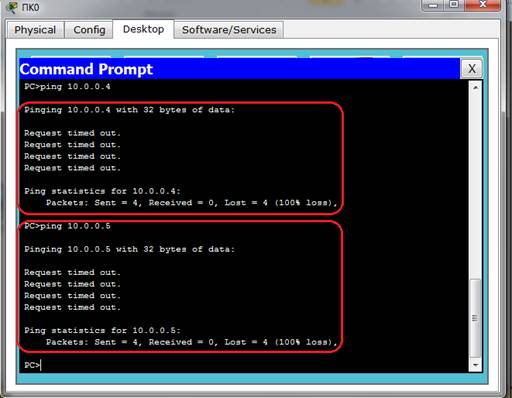

Рисунок 9 – ПК0 не видит компьютеры другой виртуальной сети

3. Перейдите в консоль компьютера ПК3. Пропингуйте ПК4. Они видят друг друга, т.к. находятся в одной виртуальной сети (рис. 10).

    Рисунок 10 – ПК3 «видит» ПК4

4.    Перейдите на консоль ПК4 и пропингуйте ПК0. Они не видят друг друга, т.к. находятся в разных виртуальных сетях (рис. 11)

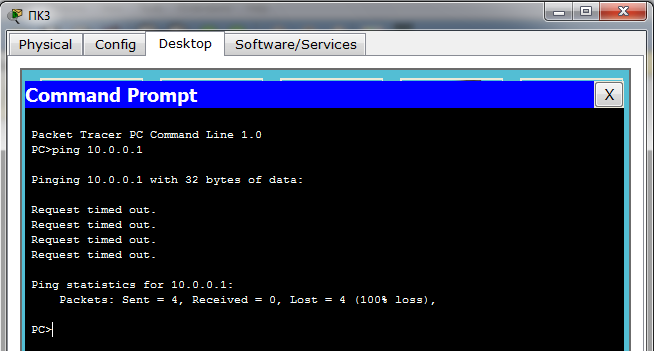

Рисунок 11 – ПК4 «не видит» ПК0

5.Тестирование сети с помощью рассылки пакетов

1.Перейдите в режим симуляции и выполните:

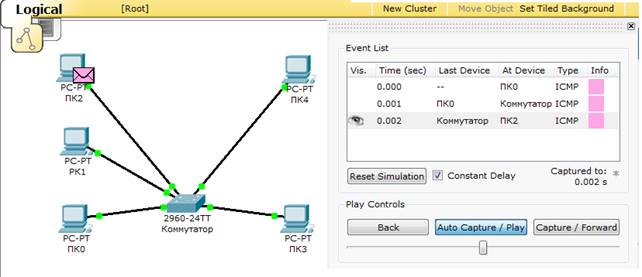

1.1 посылку пакета от ПК0 к ПК2 в автоматическом режиме (рис.12)

Рисунок 12 – Движение пакета от ПК0 к ПК2 виртуальной сети Vlan2

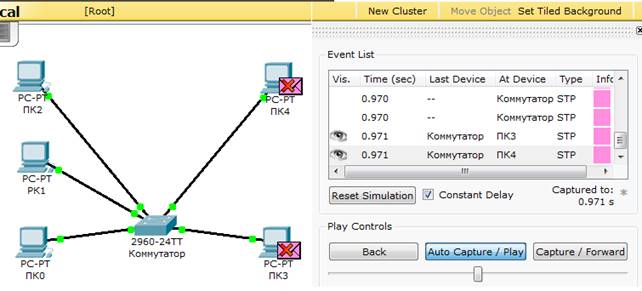

1.2 посылку пакета от ПК1 к ПК4 в автоматическом режиме (рис.13)

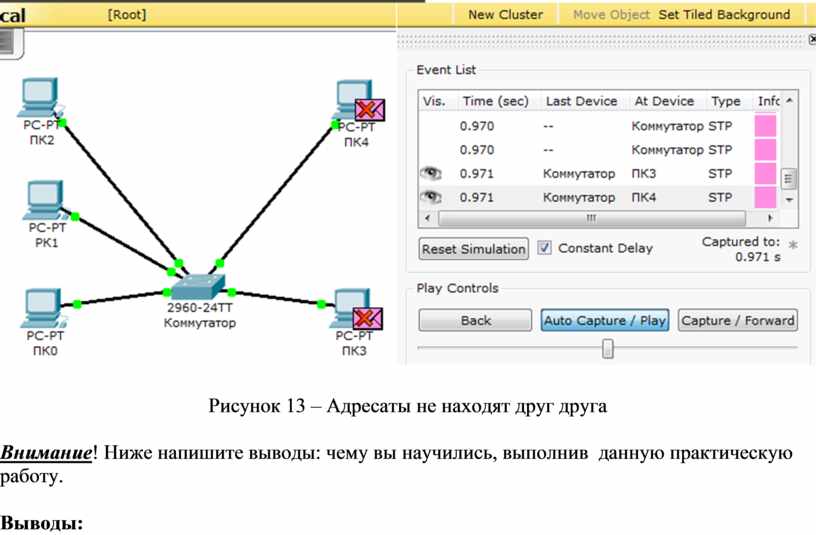

Рисунок 13 – Адресаты не находят друг друга

Внимание! Ниже напишите выводы: чему вы научились, выполнив  данную практическую работу.

Выводы:
