Практическая работа Excel.

Практическая работа №4. Excel.

ПОСТРОЕНИЕ  ДИГРАММ И ГРАФИКОВ СРЕДСТВАМИ MS EXCEL

1.   В электронной таблице построить на листе с данными линейчатую диаграмму с вертикальными столбцами          (гистограмму), позволяющую отобразить рост количества серверов Интернета по годам.

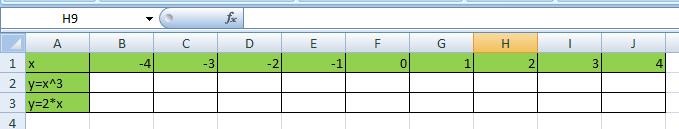

2.   В электронных таблицах построить графики кубической функции у=х³ и линейной функции у=2*х.

3.   Построение рисунка «ЗОНТИК»

Приведены функции, графики которых участвуют в этом изображении:

у1= -1/18х² + 12, х [-12;12] y2= -1/8х² +6, х  [-4;4] y3= -1/8(x+8)² + 6, х [-12; -4] y4= -1/8(x-8)² + 6, х [4; 12] y5= 2(x+3)² – 9, х      [-4;0]

y6=1,5(x+3)² – 10, х [-4;0]

 Запустить MS EXCEL

 В ячейке А1 внести обозначение переменной х

 Заполнить диапазон ячеек А2:А26 числами с -12 до 12.

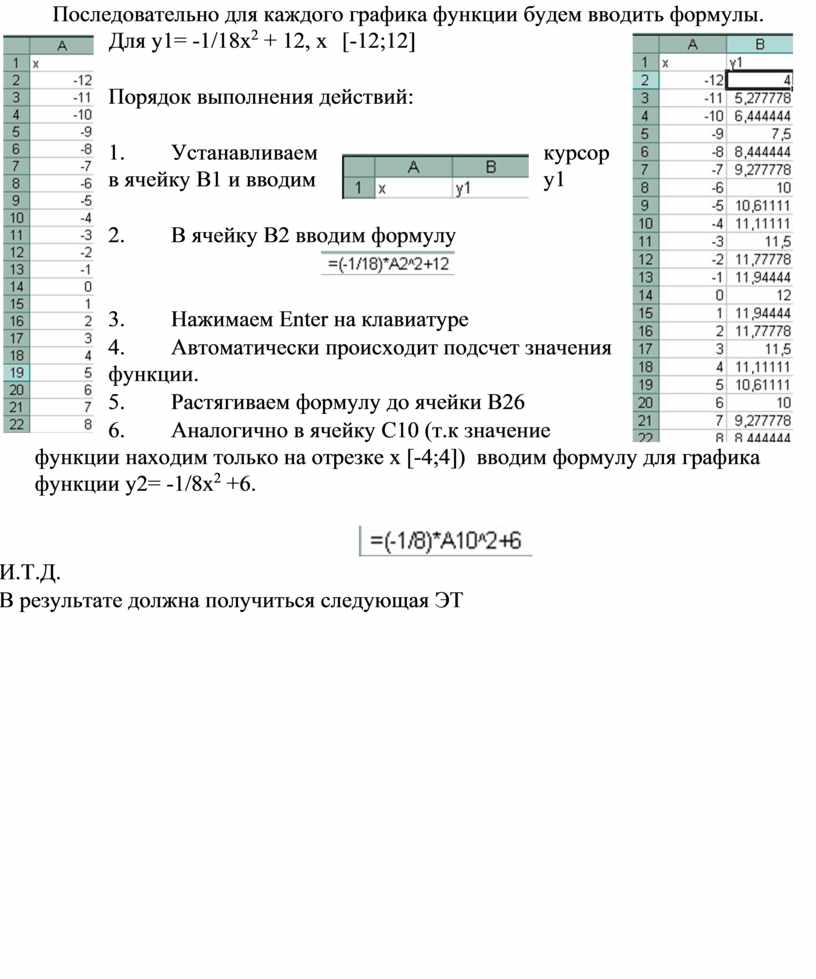

 Последовательно для каждого графика функции будем вводить формулы. Для у1= -1/18х² + 12, х [-12;12]

Порядок выполнения действий:

1.        Устанавливаем курсор в ячейку В1 и вводим у1

2.        В ячейку В2 вводим формулу

3.        Нажимаем Enter на клавиатуре

4.        Автоматически происходит подсчет значения функции.

5.        Растягиваем формулу до ячейки В26

6.        Аналогично в ячейку С10 (т.к значение функции находим только на отрезке х [-4;4])  вводим формулу для графика функции y2= -1/8х² +6.

И.Т.Д.

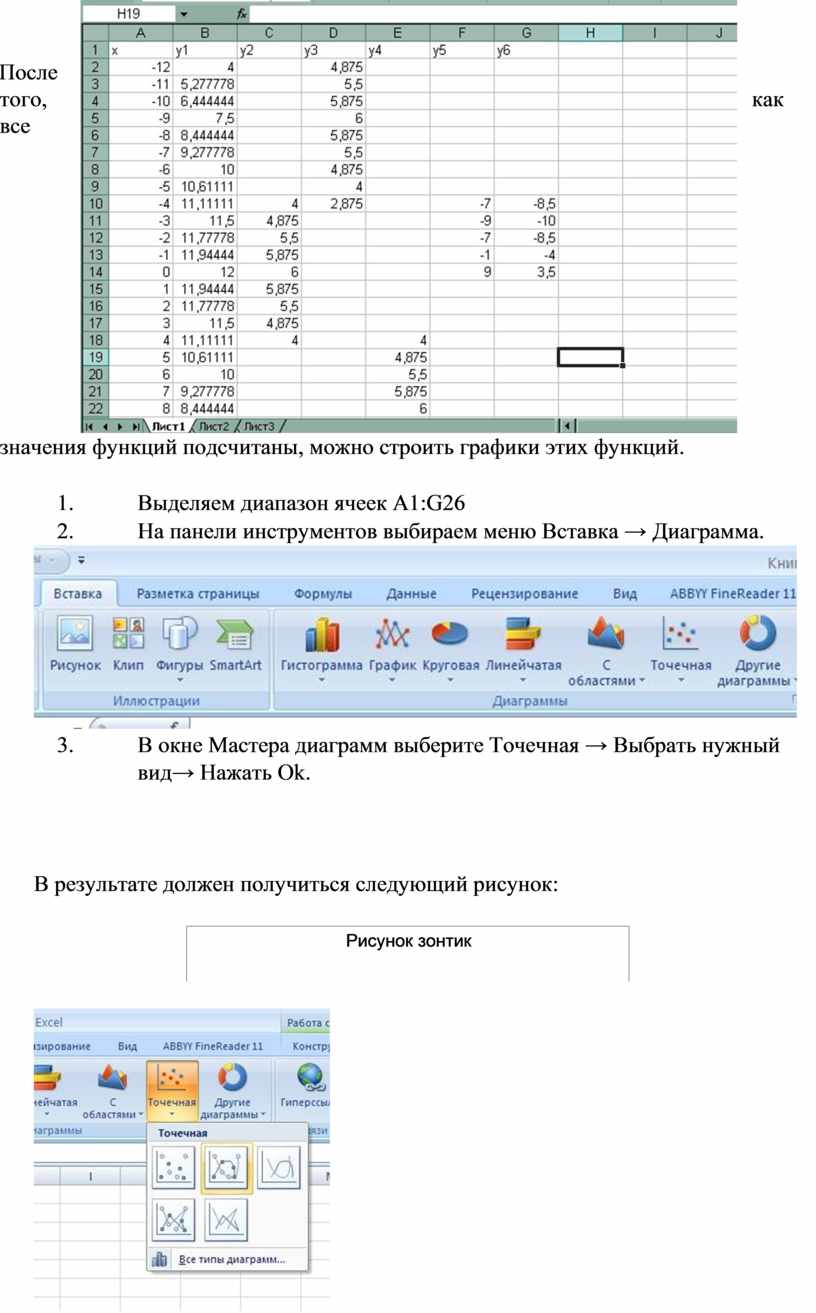

В результате должна получиться следующая ЭТ

После того, как все значения функций подсчитаны, можно строить графики этих функций.

1.                           Выделяем диапазон ячеек А1:G26

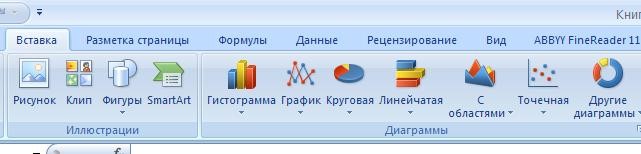

2.                           На панели инструментов выбираем меню Вставка → Диаграмма.

3.                           В окне Мастера диаграмм выберите Точечная → Выбрать нужный вид→ Нажать Ok.

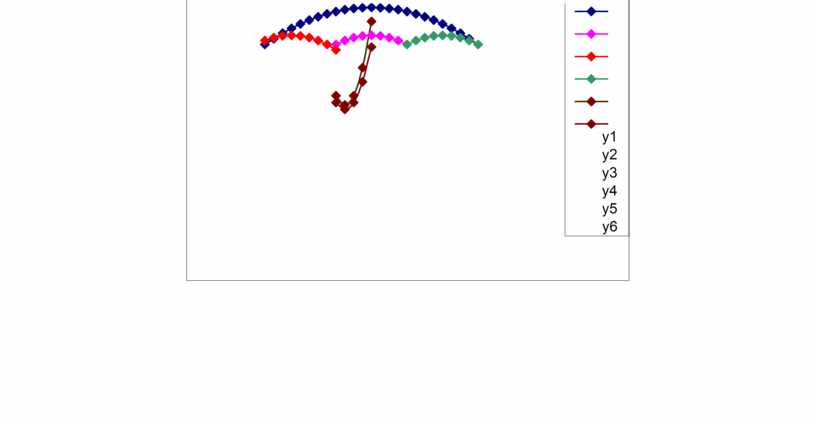

В результате должен получиться следующий рисунок:
