Практическая работа по дисциплине Материалы и изделия сантехнических устройств

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №1

ТЕМА: «Изучение сортамента чугунных канализационных труб и фасонных деталей».

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

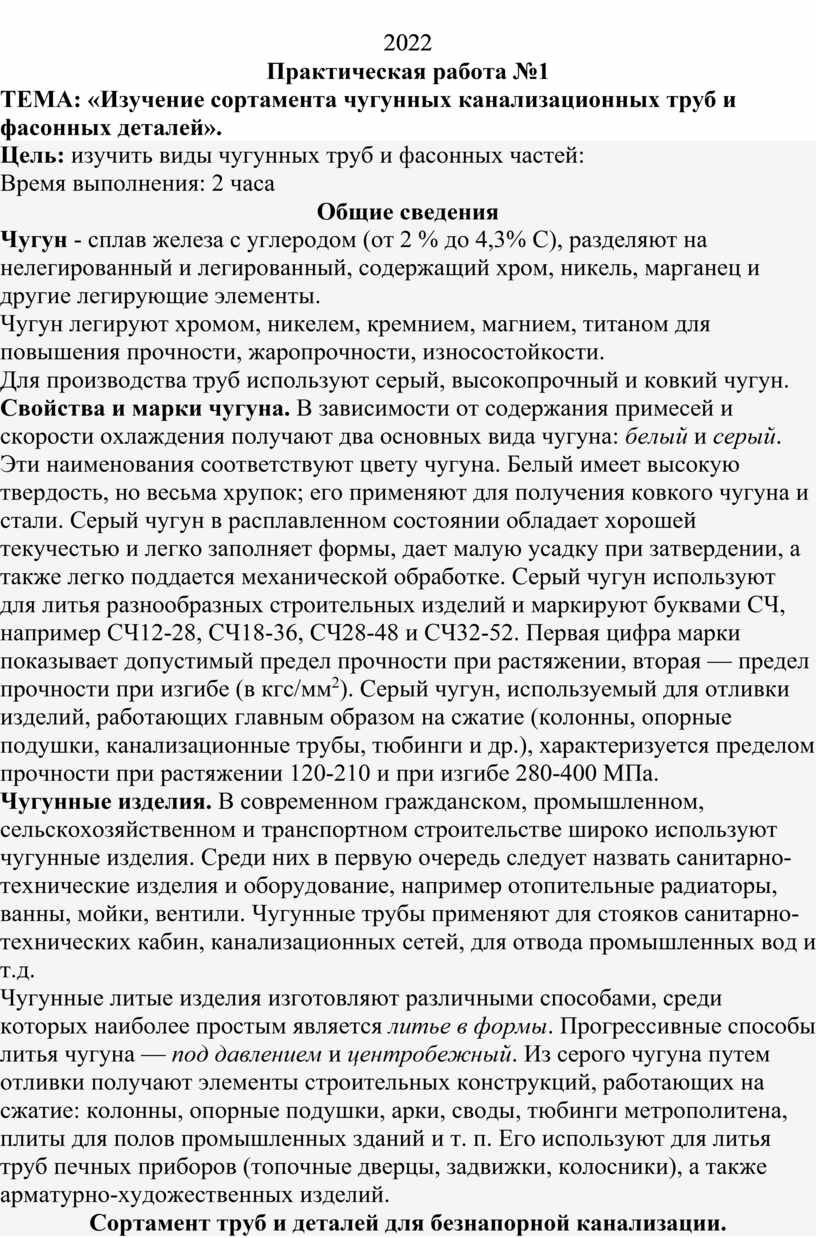

Практическая работа №1

ТЕМА: «Изучение сортамента чугунных канализационных труб и фасонных деталей».

Цель: изучить виды чугунных труб и фасонных частей:

Время выполнения: 2 часа

Общие сведения

Чугун - сплав железа с углеродом (от 2 % до 4,3% С), разделяют на нелегированный и легированный, содержащий хром, никель, марганец и другие легирующие элементы.

Чугун легируют хромом, никелем, кремнием, магнием, титаном для повышения прочности, жаропрочности, износостойкости.

Для производства труб используют серый, высокопрочный и ковкий чугун.

Свойства и марки чугуна. В зависимости от содержания примесей и скорости охлаждения получают два основных вида чугуна: белый и серый. Эти наименования соответствуют цвету чугуна. Белый имеет высокую твердость, но весьма хрупок; его применяют для получения ковкого чугуна и стали. Серый чугун в расплавленном состоянии обладает хорошей текучестью и легко заполняет формы, дает малую усадку при затвердении, а также легко поддается механической обработке. Серый чугун используют для литья разнообразных строительных изделий и маркируют буквами СЧ, например СЧ12-28, СЧ18-36, СЧ28-48 и СЧ32-52. Первая цифра марки показывает допустимый предел прочности при растяжении, вторая — предел прочности при изгибе (в кгс/мм²). Серый чугун, используемый для отливки изделий, работающих главным образом на сжатие (колонны, опорные подушки, канализационные трубы, тюбинги и др.), характеризуется пределом прочности при растяжении 120-210 и при изгибе 280-400 МПа.

Чугунные изделия. В современном гражданском, промышленном, сельскохозяйственном и транспортном строительстве широко используют чугунные изделия. Среди них в первую очередь следует назвать санитарно-технические изделия и оборудование, например отопительные радиаторы, ванны, мойки, вентили. Чугунные трубы применяют для стояков санитарно-технических кабин, канализационных сетей, для отвода промышленных вод и т.д.

Чугунные литые изделия изготовляют различными способами, среди которых наиболее простым является литье в формы. Прогрессивные способы литья чугуна — под давлением и центробежный. Из серого чугуна путем отливки получают элементы строительных конструкций, работающих на сжатие: колонны, опорные подушки, арки, своды, тюбинги метрополитена, плиты для полов промышленных зданий и т. п. Его используют для литья труб печных приборов (топочные дверцы, задвижки, колосники), а также арматурно-художественных изделий.

Сортамент труб и деталей для безнапорной канализации.

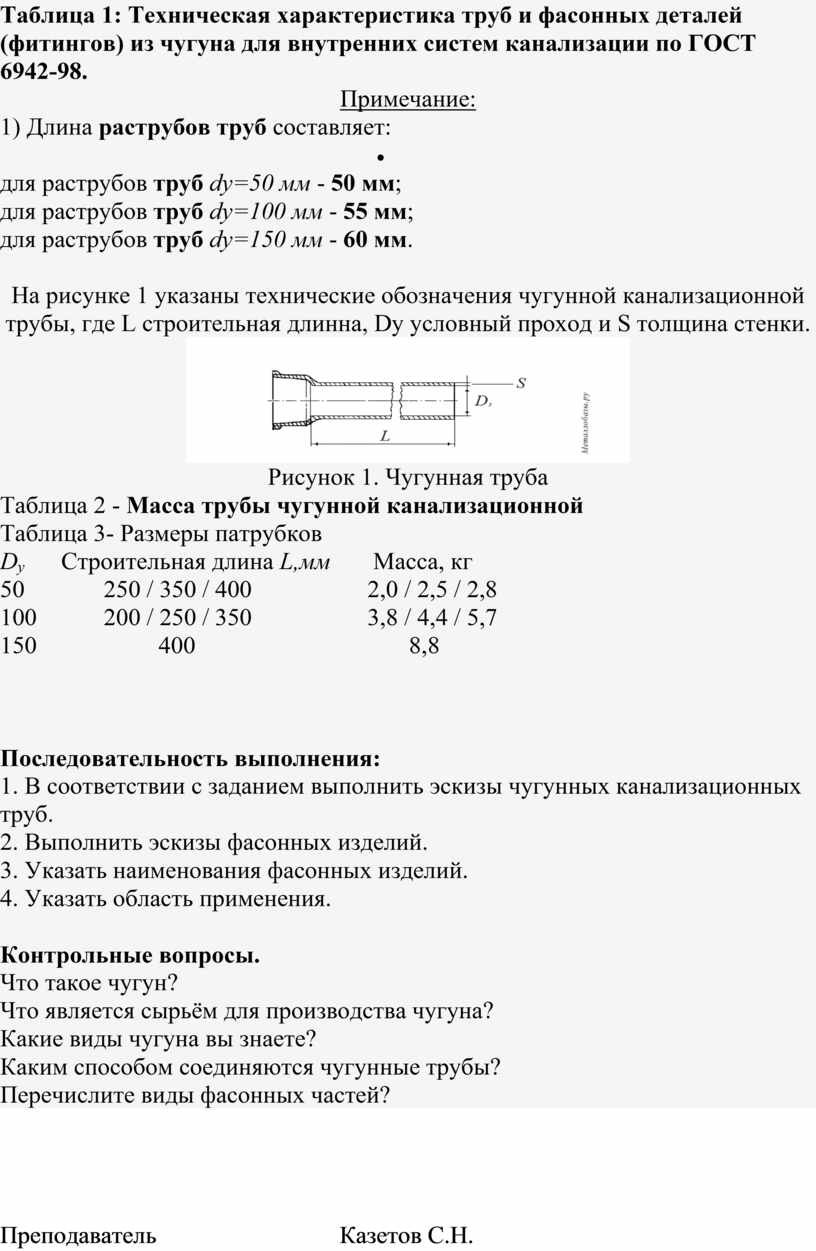

Таблица 1: Техническая характеристика труб и фасонных деталей (фитингов) из чугуна для внутренних систем канализации по ГОСТ 6942-98.

Примечание:

1) Длина раструбов труб составляет:

·

o    для раструбов труб dу=50 мм - 50 мм;

o    для раструбов труб dу=100 мм - 55 мм;

o    для раструбов труб dу=150 мм - 60 мм.

На рисунке 1 указаны технические обозначения чугунной канализационной трубы, где L строительная длинна, Dy условный проход и S толщина стенки.

Рисунок 1. Чугунная труба

Таблица 2 - Масса трубы чугунной канализационной

Таблица 3- Размеры патрубков

D_у      Строительная длина L,мм       Масса, кг

50             250 / 350 / 400                   2,0 / 2,5 / 2,8

100           200 / 250 / 350                   3,8 / 4,4 / 5,7

150                    400                                   8,8

Последовательность выполнения:

1. В соответствии с заданием выполнить эскизы чугунных канализационных труб.

2. Выполнить эскизы фасонных изделий.

3. Указать наименования фасонных изделий.

4. Указать область применения.

Контрольные вопросы.

1.     Что такое чугун?

2.     Что является сырьём для производства чугуна?

3.     Какие виды чугуна вы знаете?

4.     Каким способом соединяются чугунные трубы?

5.     Перечислите виды фасонных частей?

Преподаватель                              Казетов С.Н.

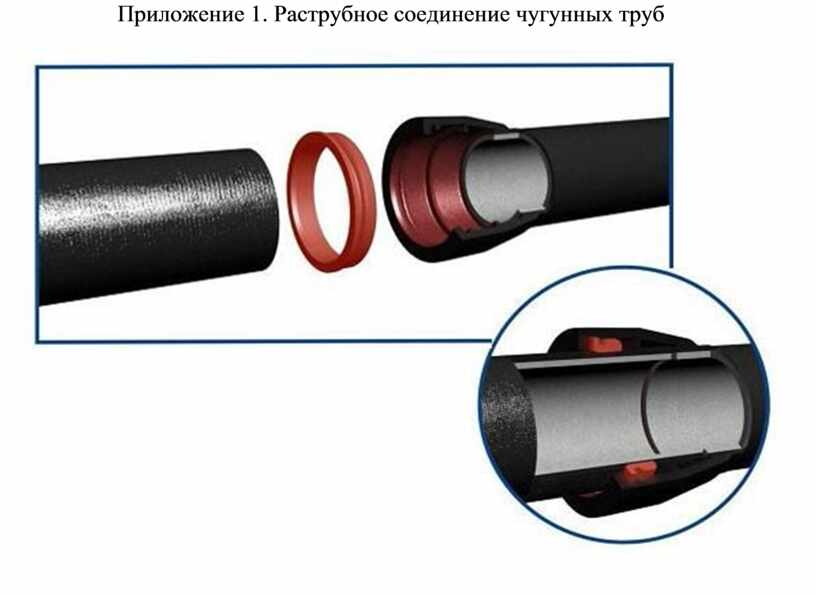

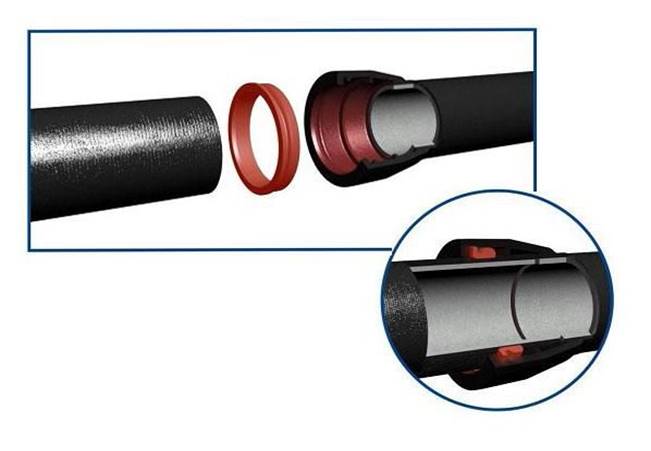

Приложение 1. Раструбное соединение чугунных труб
