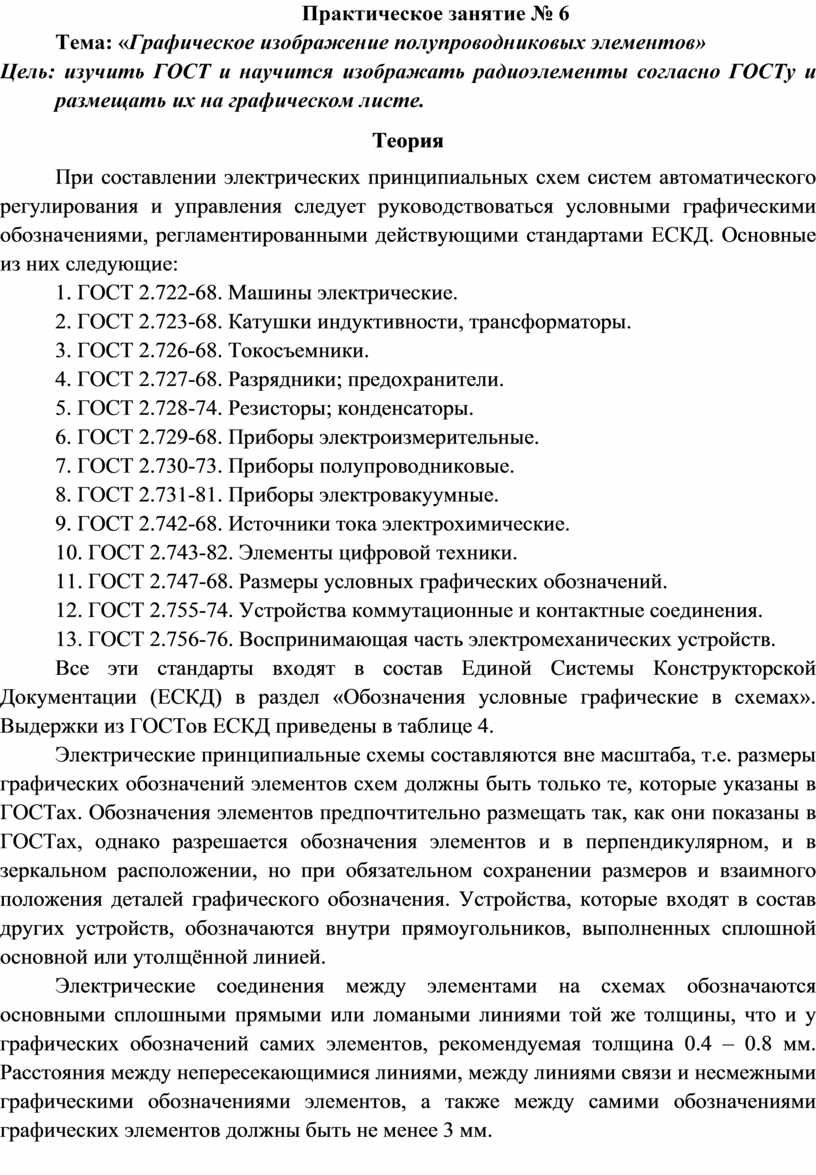

Практическая работа специальности 09.02.01.

Практическое занятие № 6

Тема: «Графическое изображение полупроводниковых элементов»

Цель: изучить ГОСТ и научится изображать радиоэлементы согласно ГОСТу и размещать их на графическом листе.

Теория

При составлении электрических принципиальных схем систем автоматического регулирования и управления следует руководствоваться условными графическими обозначениями, регламентированными действующими стандартами ЕСКД. Основные из них следующие:

1. ГОСТ 2.722-68. Машины электрические.

2. ГОСТ 2.723-68. Катушки индуктивности, трансформаторы.

3. ГОСТ 2.726-68. Токосъемники.

4. ГОСТ 2.727-68. Разрядники; предохранители.

5. ГОСТ 2.728-74. Резисторы; конденсаторы.

6. ГОСТ 2.729-68. Приборы электроизмерительные.

7. ГОСТ 2.730-73. Приборы полупроводниковые.

8. ГОСТ 2.731-81. Приборы электровакуумные.

9. ГОСТ 2.742-68. Источники тока электрохимические.

10. ГОСТ 2.743-82. Элементы цифровой техники.

11. ГОСТ 2.747-68. Размеры условных графических обозначений.

12. ГОСТ 2.755-74. Устройства коммутационные и контактные соединения.

13. ГОСТ 2.756-76. Воспринимающая часть электромеханических устройств.

Все эти стандарты входят в состав Единой Системы Конструкторской Документации (ЕСКД) в раздел «Обозначения условные графические в схемах». Выдержки из ГОСТов ЕСКД приведены в таблице 4.

Электрические принципиальные схемы составляются вне масштаба, т.е. размеры графических обозначений элементов схем должны быть только те, которые указаны в ГОСТах. Обозначения элементов предпочтительно размещать так, как они показаны в ГОСТах, однако разрешается обозначения элементов и в перпендикулярном, и в зеркальном расположении, но при обязательном сохранении размеров и взаимного положения деталей графического обозначения. Устройства, которые входят в состав других устройств, обозначаются внутри прямоугольников, выполненных сплошной основной или утолщённой линией.

Электрические соединения между элементами на схемах обозначаются основными сплошными прямыми или ломаными линиями той же толщины, что и у графических обозначений самих элементов, рекомендуемая толщина 0.4 – 0.8 мм. Расстояния между непересекающимися линиями, между линиями связи и несмежными графическими обозначениями элементов, а также между самими обозначениями графических элементов должны быть не менее 3 мм.

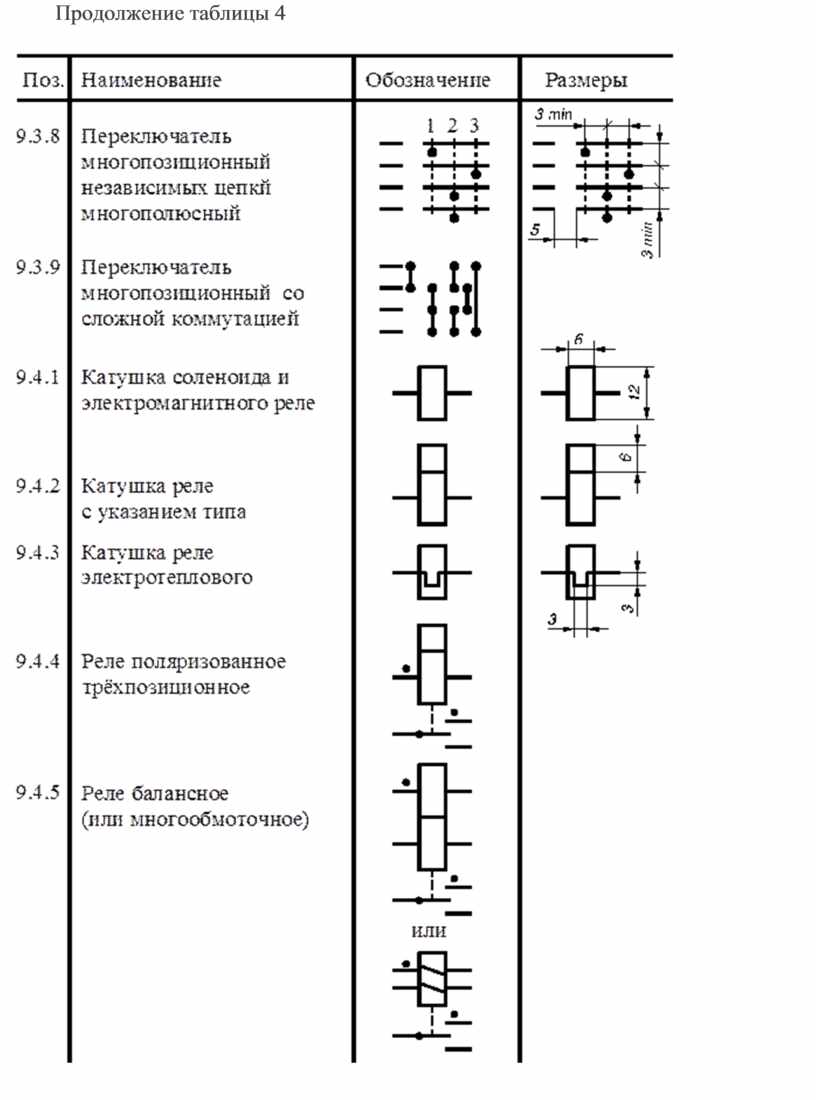

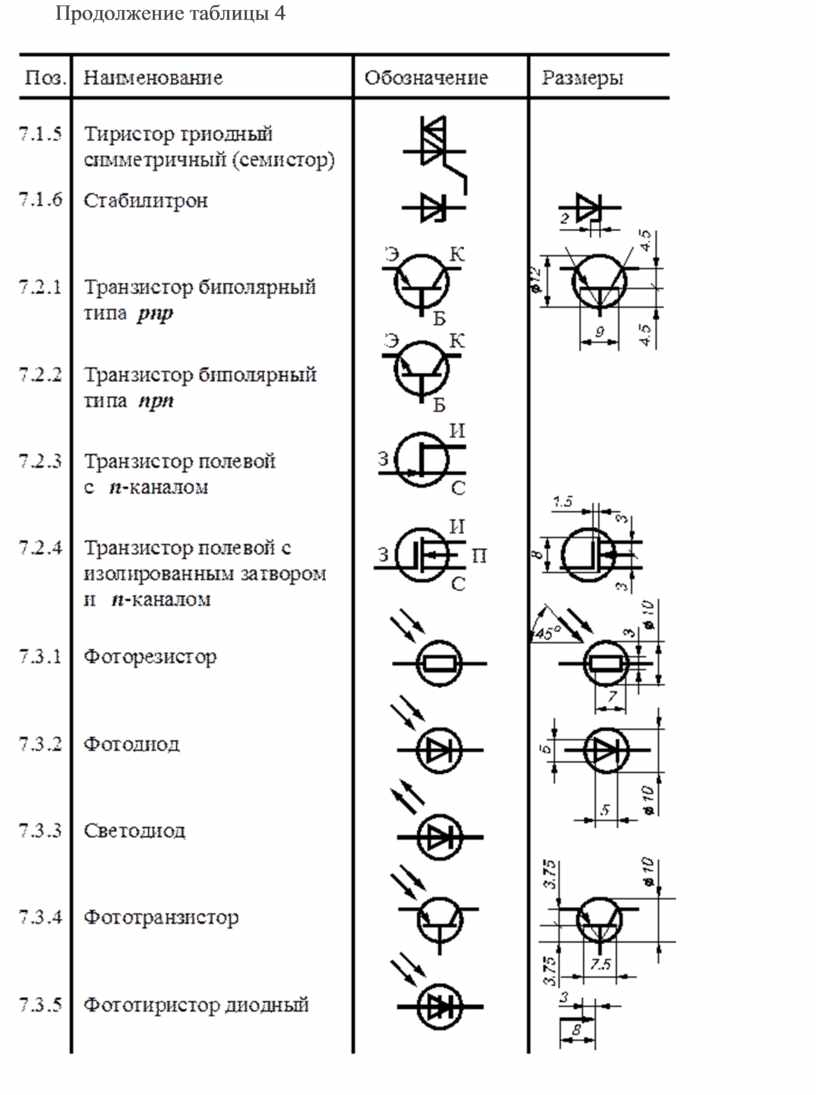

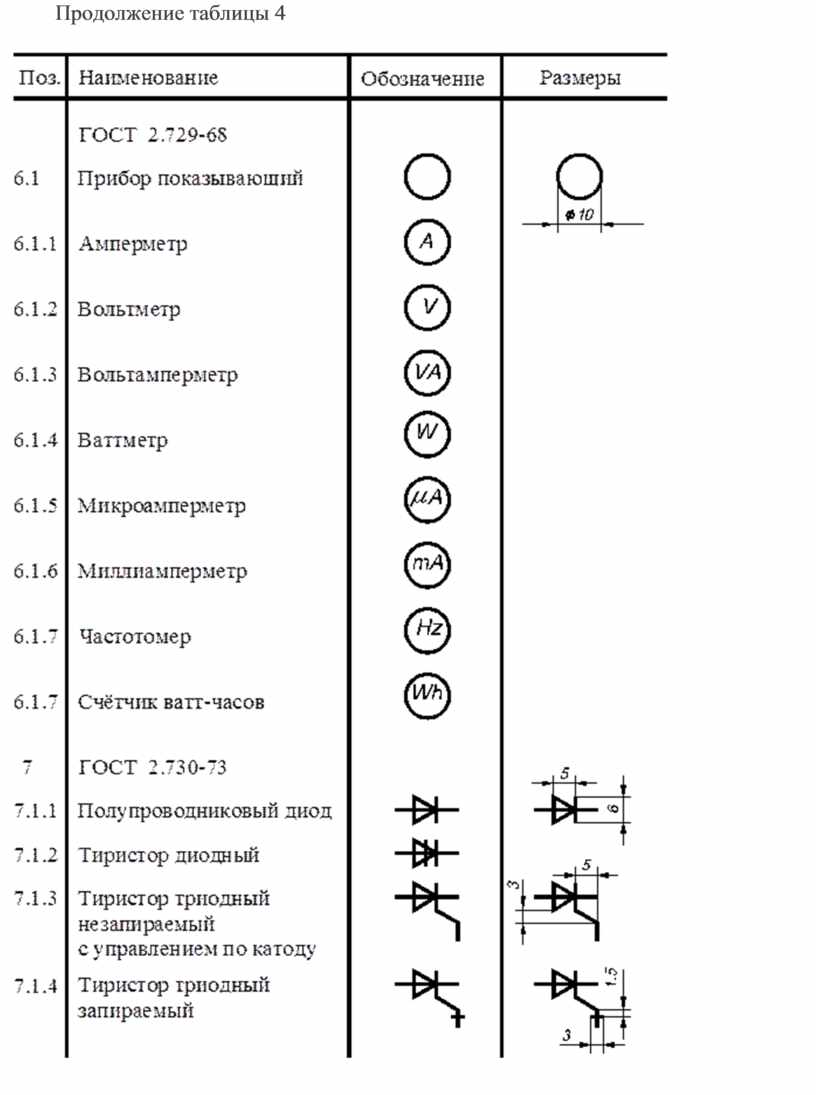

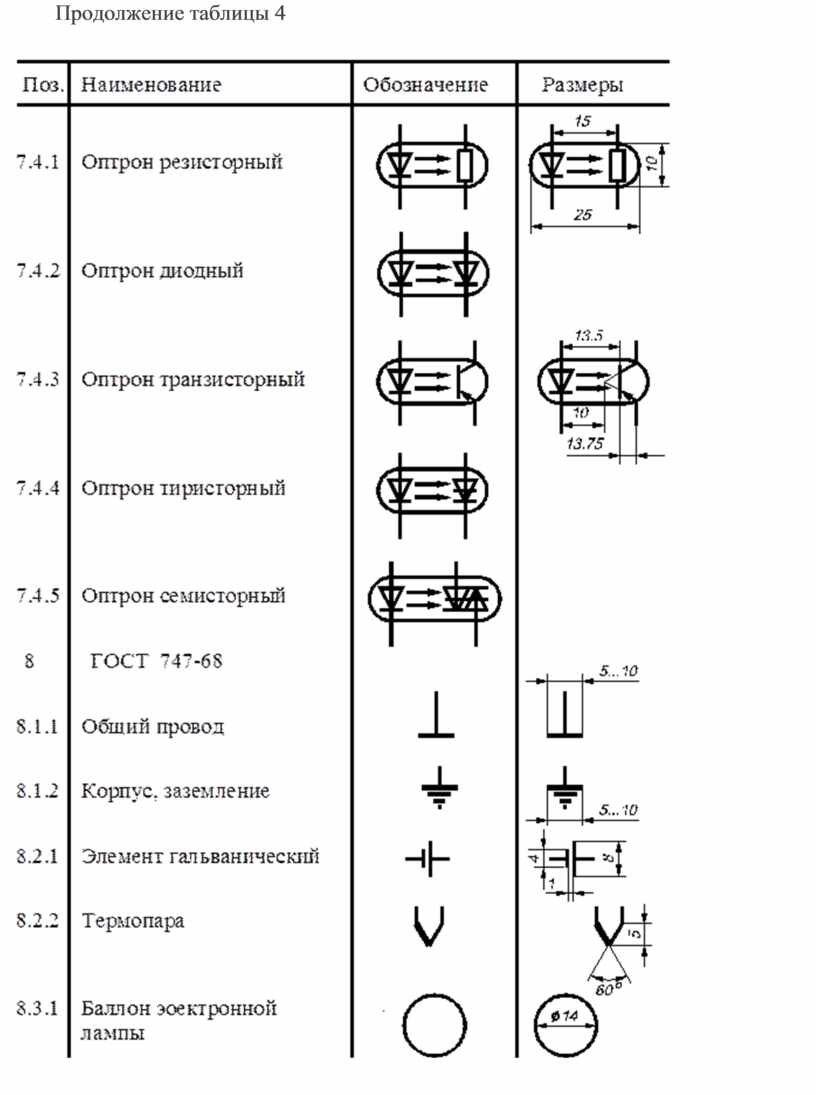

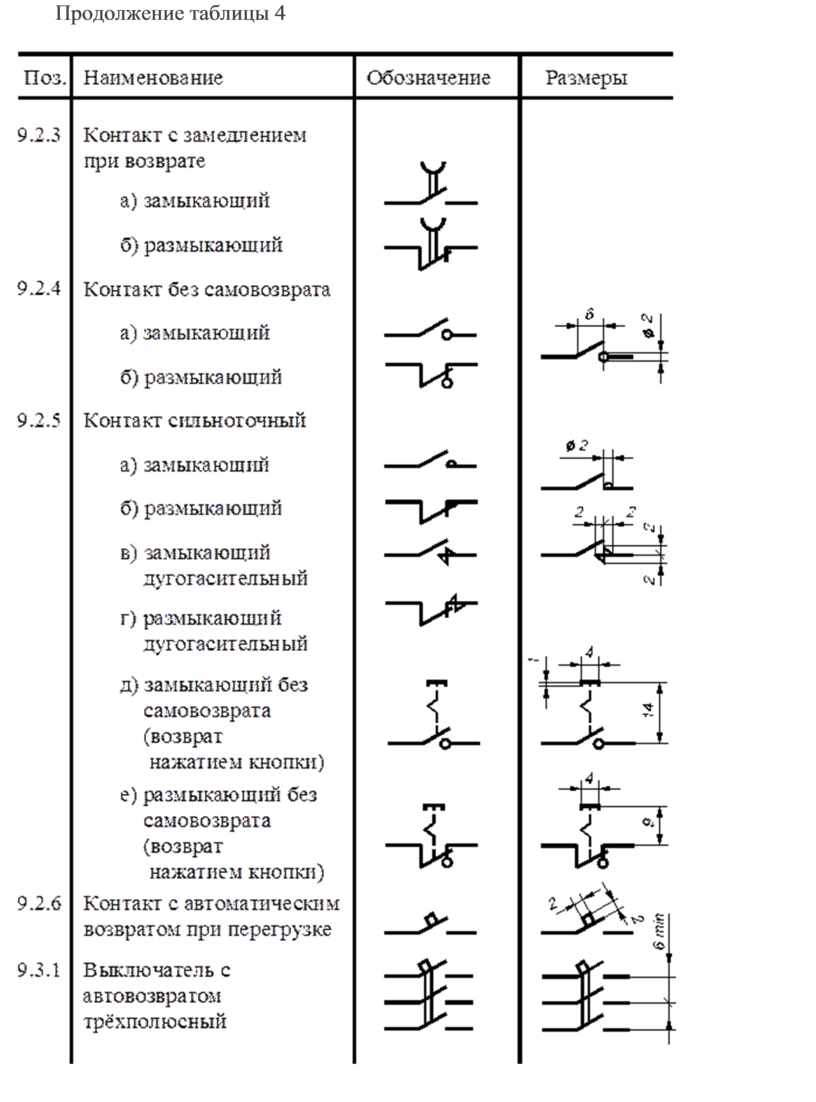

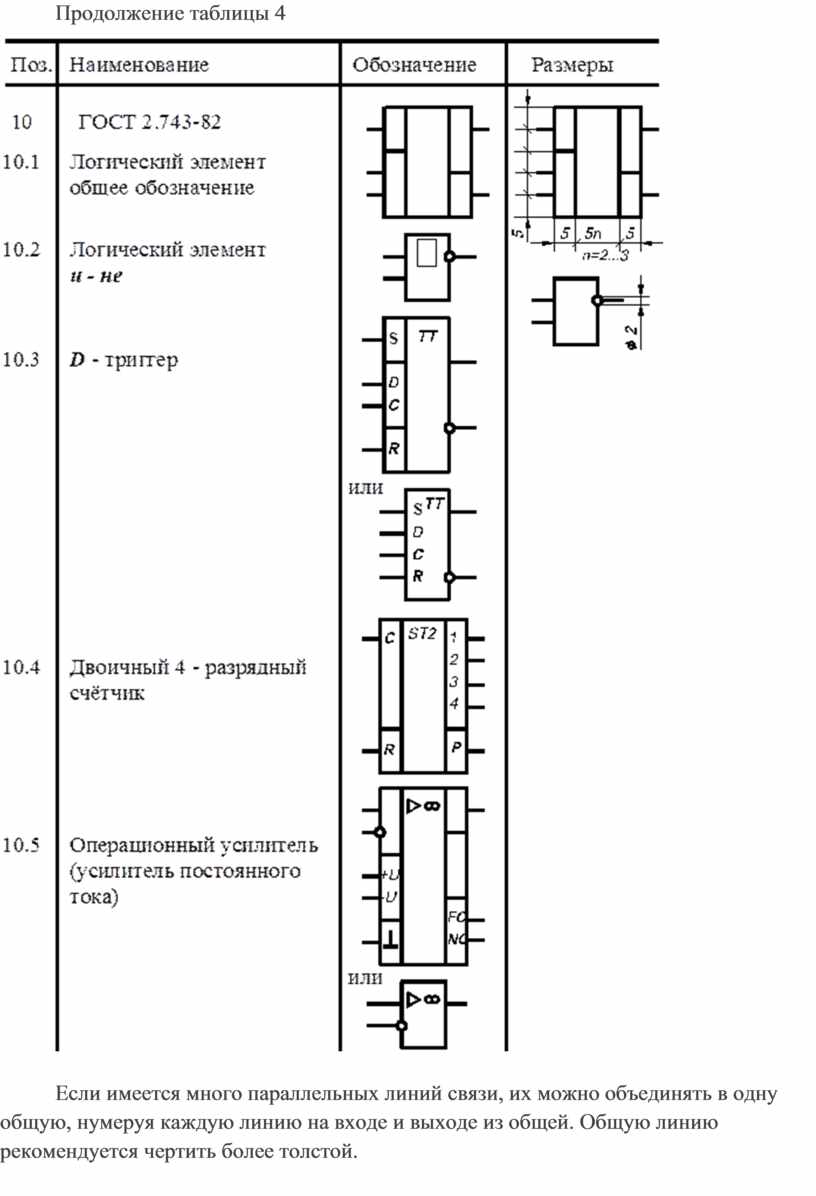

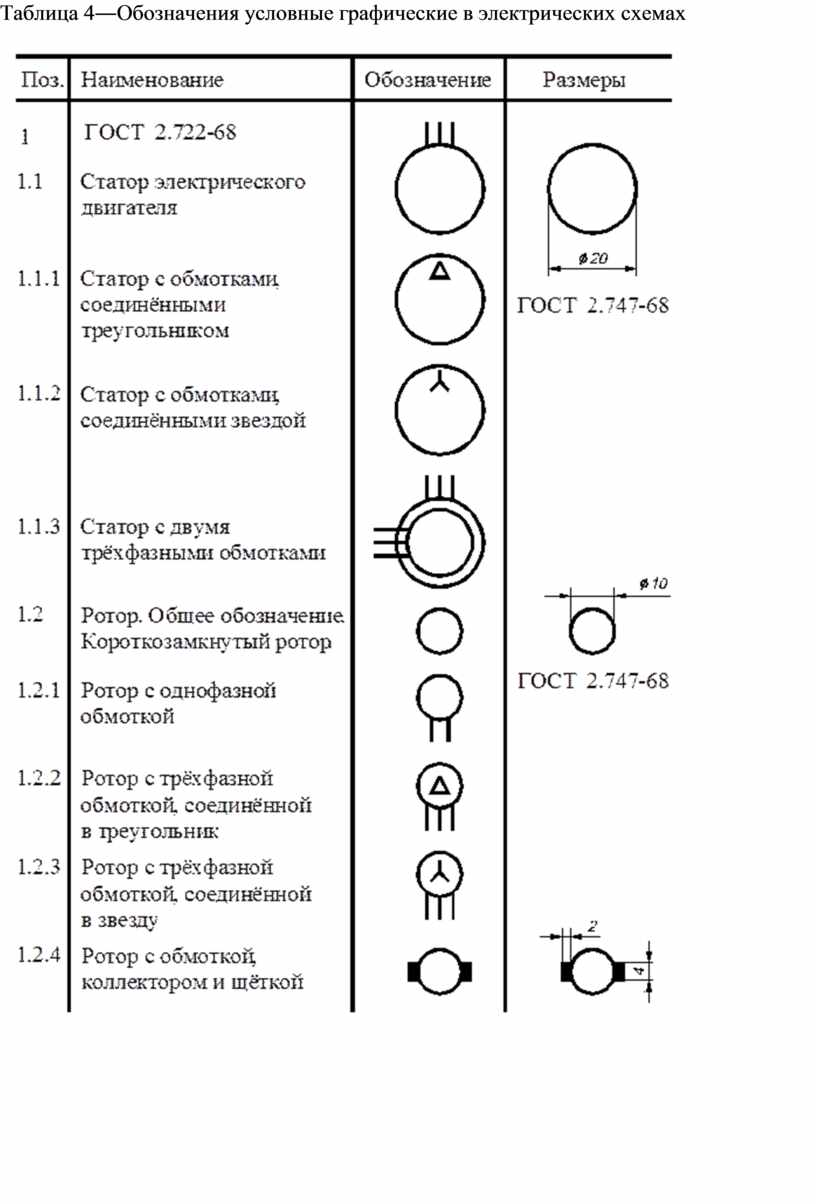

Таблица 4―Обозначения условные графические в электрических схемах

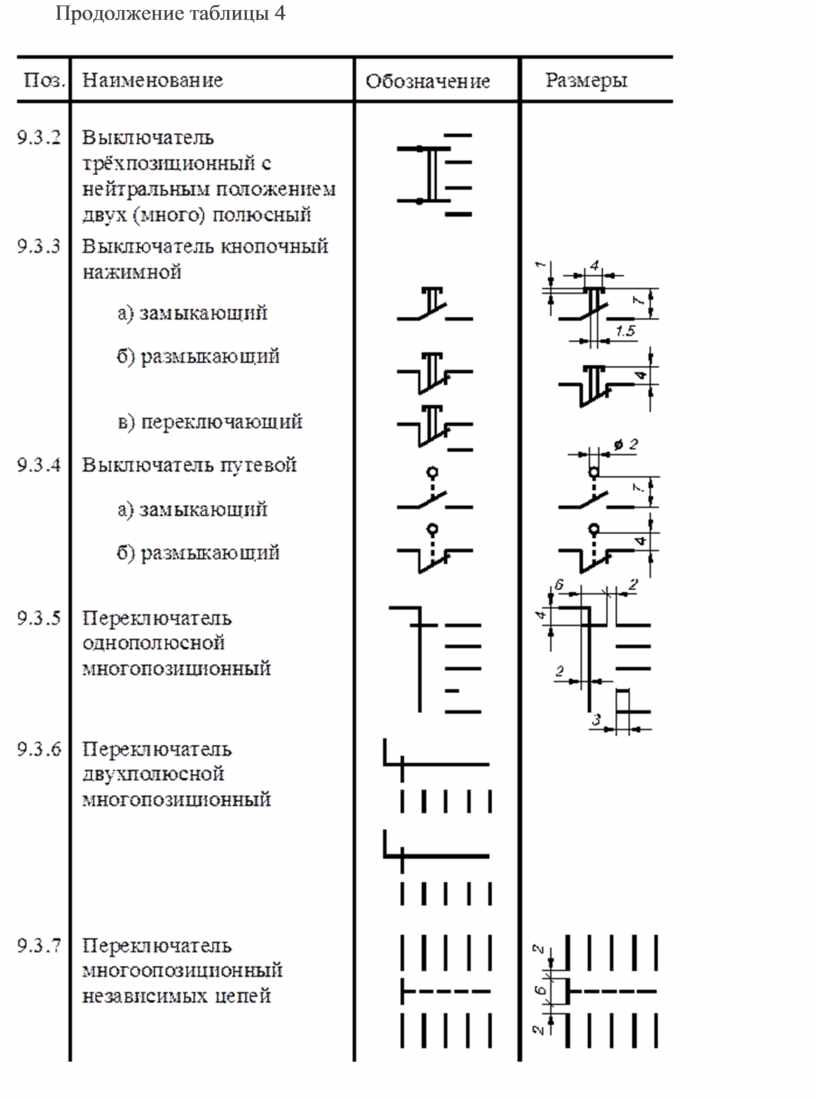

Продолжение таблицы 4

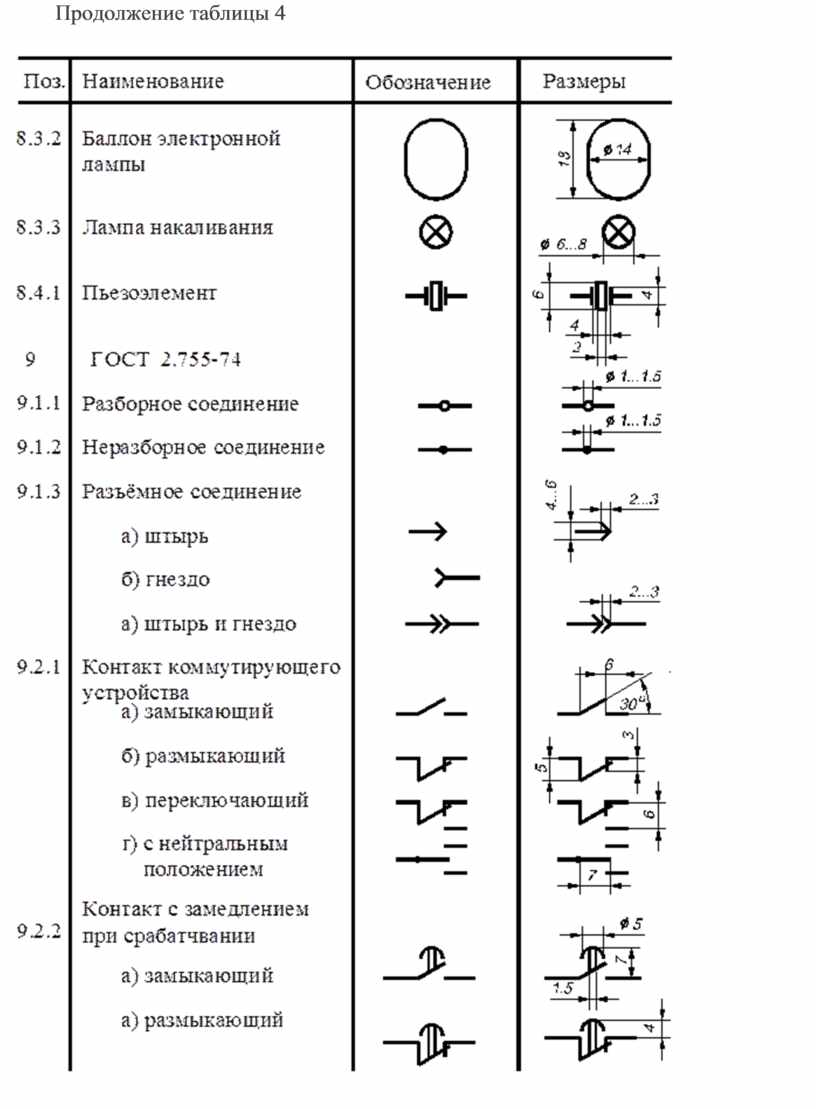

Продолжение таблицы 4 4

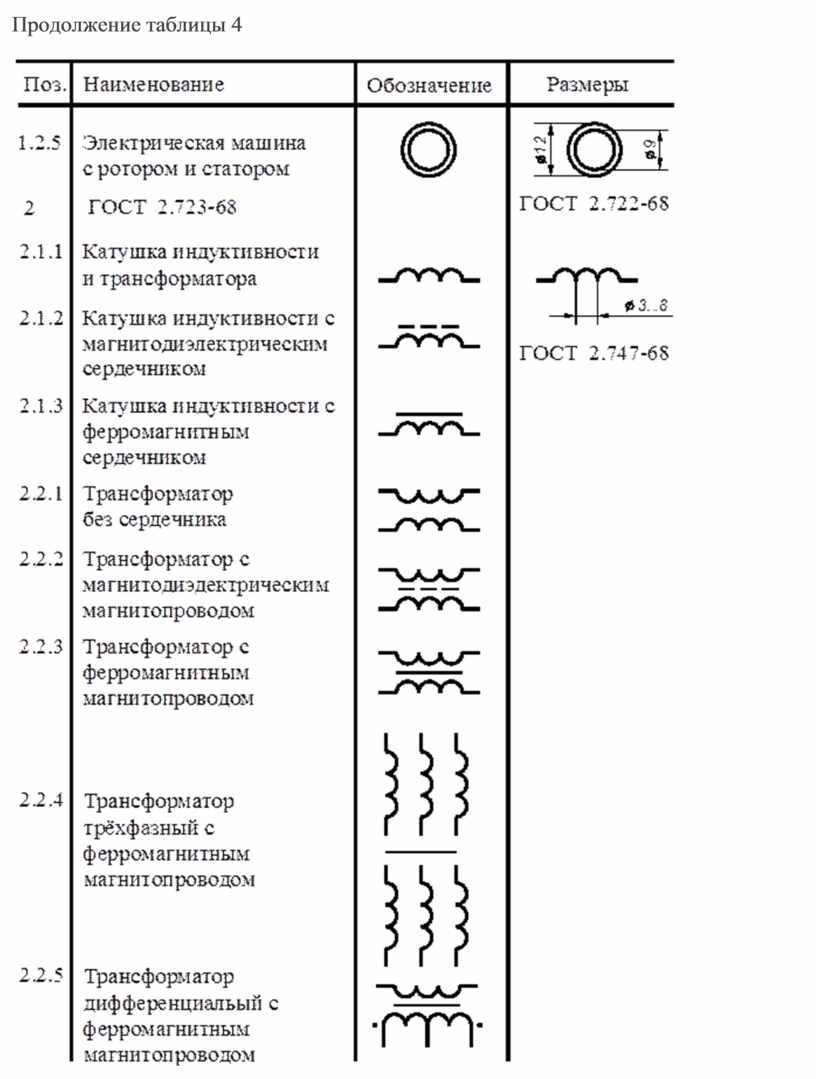

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Продолжение таблицы 4

Если имеется много параллельных линий связи, их можно объединять в одну общую, нумеруя каждую линию на входе и выходе из общей. Общую линию рекомендуется чертить более толстой.

Ход работы

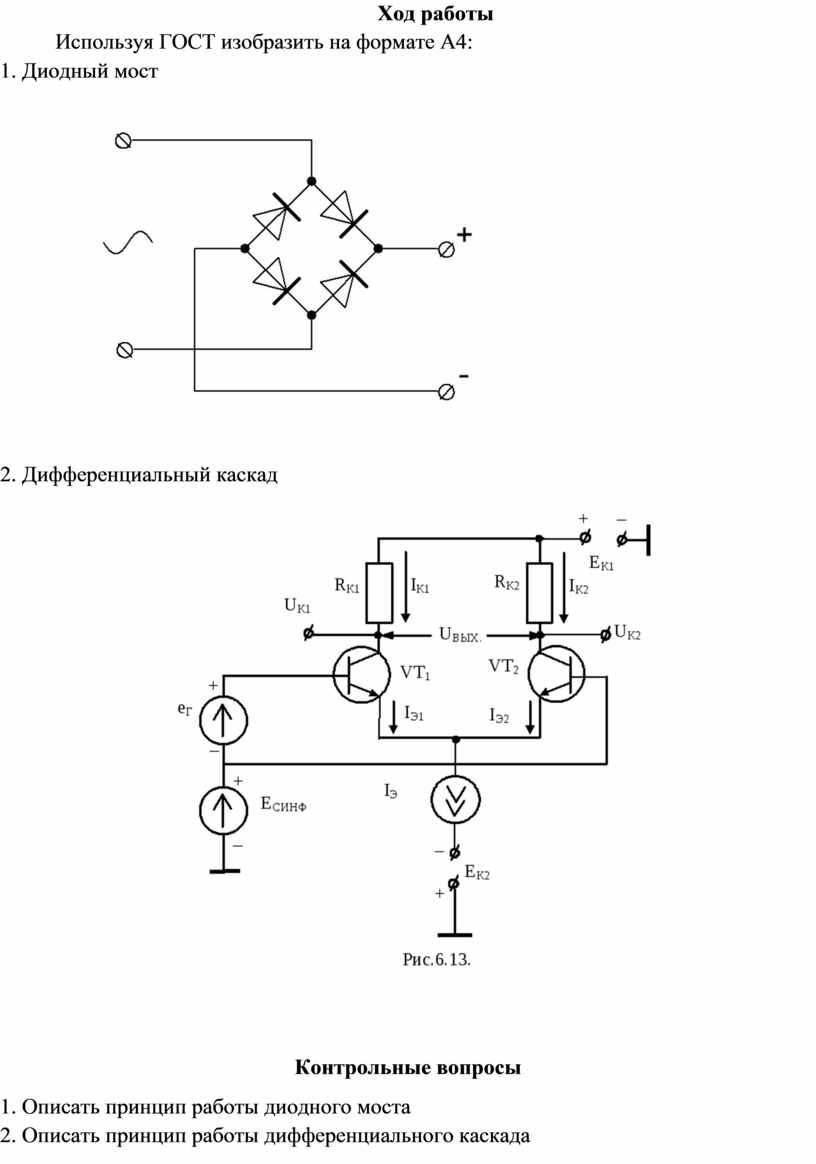

Используя ГОСТ изобразить на формате А4:

Контрольные вопросы

1. Описать принцип работы диодного моста

2. Описать принцип работы дифференциального каскада
