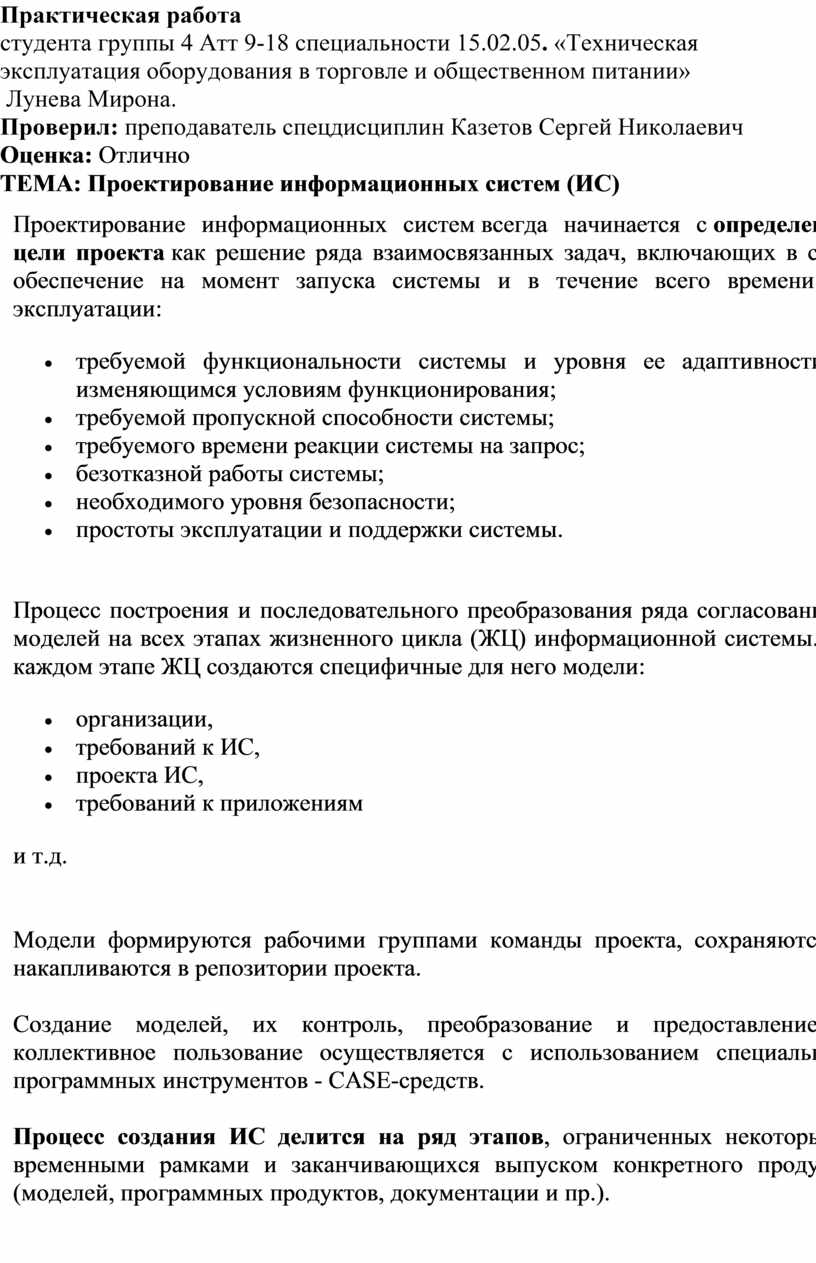

Практическая работа студента группы 4 Атт 9-18 специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

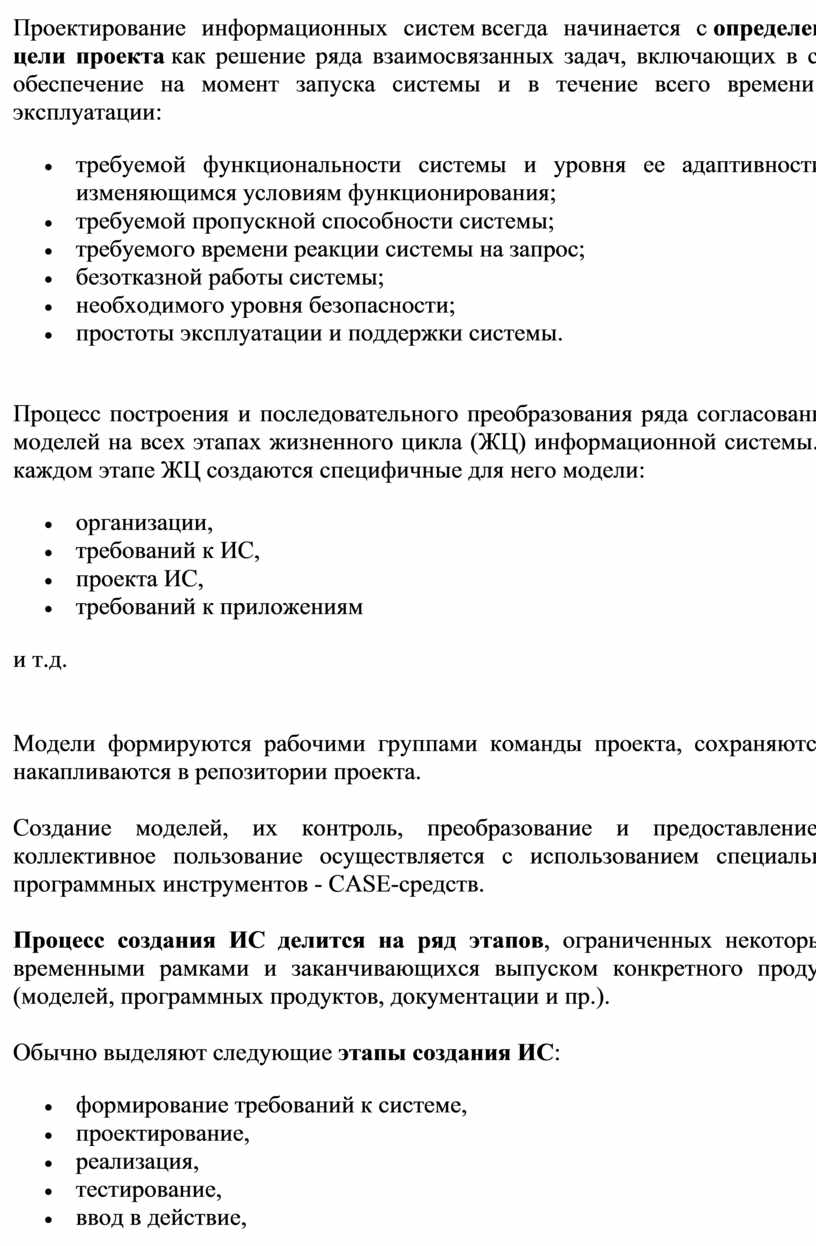

Проектирование информационных систем всегда начинается с определения цели проекта как решение ряда взаимосвязанных задач, включающих в себя обеспечение на момент запуска системы и в течение всего времени ее эксплуатации:

• требуемой функциональности системы и уровня ее адаптивности к изменяющимся условиям функционирования;
• требуемой пропускной способности системы;
• требуемого времени реакции системы на запрос;
• безотказной работы системы;
• необходимого уровня безопасности;
• простоты эксплуатации и поддержки системы.

Процесс построения и последовательного преобразования ряда согласованных моделей на всех этапах жизненного цикла (ЖЦ) информационной системы. На каждом этапе ЖЦ создаются специфичные для него модели:

• организации,
• требований к ИС,
• проекта ИС,
• требований к приложениям

и т.д.

Модели формируются рабочими группами команды проекта, сохраняются и накапливаются в репозитории проекта.

Создание моделей, их контроль, преобразование и предоставление в коллективное пользование осуществляется с использованием специальных программных инструментов - CASE-средств.

Процесс создания ИС делится на ряд этапов, ограниченных некоторыми временными рамками и заканчивающихся выпуском конкретного продукта (моделей, программных продуктов, документации и пр.).

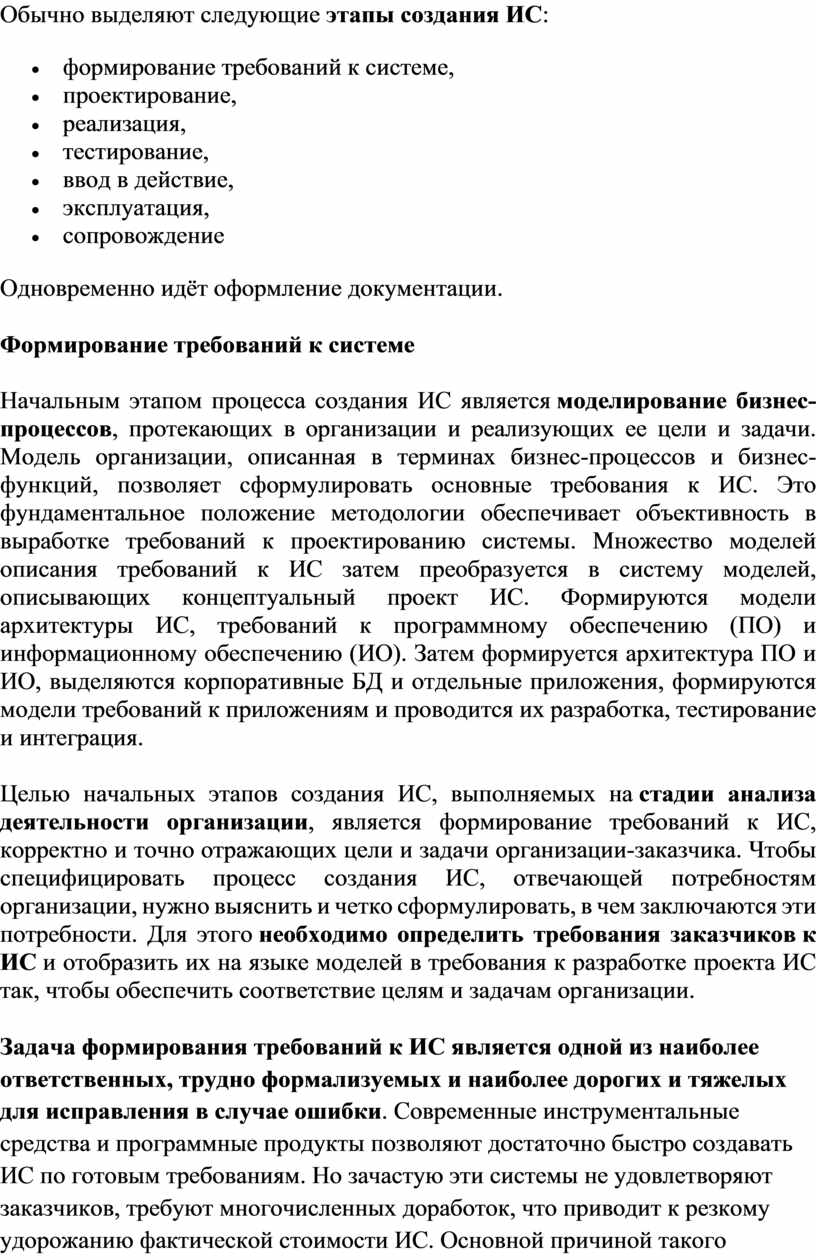

Обычно выделяют следующие этапы создания ИС:

• формирование требований к системе,
• проектирование,
• реализация,
• тестирование,
• ввод в действие,
• эксплуатация,
• сопровождение

Одновременно идёт оформление документации.

Формирование требований к системе

Начальным этапом процесса создания ИС является моделирование бизнес-процессов, протекающих в организации и реализующих ее цели и задачи. Модель организации, описанная в терминах бизнес-процессов и бизнес-функций, позволяет сформулировать основные требования к ИС. Это фундаментальное положение методологии обеспечивает объективность в выработке требований к проектированию системы. Множество моделей описания требований к ИС затем преобразуется в систему моделей, описывающих концептуальный проект ИС. Формируются модели архитектуры ИС, требований к программному обеспечению (ПО) и информационному обеспечению (ИО). Затем формируется архитектура ПО и ИО, выделяются корпоративные БД и отдельные приложения, формируются модели требований к приложениям и проводится их разработка, тестирование и интеграция.

Целью начальных этапов создания ИС, выполняемых на стадии анализа деятельности организации, является формирование требований к ИС, корректно и точно отражающих цели и задачи организации-заказчика. Чтобы специфицировать процесс создания ИС, отвечающей потребностям организации, нужно выяснить и четко сформулировать, в чем заключаются эти потребности. Для этого необходимо определить требования заказчиков к ИС и отобразить их на языке моделей в требования к разработке проекта ИС так, чтобы обеспечить соответствие целям и задачам организации.

Задача формирования требований к ИС является одной из наиболее ответственных, трудно формализуемых и наиболее дорогих и тяжелых для исправления в случае ошибки. Современные инструментальные средства и программные продукты позволяют достаточно быстро создавать ИС по готовым требованиям. Но зачастую эти системы не удовлетворяют заказчиков, требуют многочисленных доработок, что приводит к резкому удорожанию фактической стоимости ИС. Основной причиной такого положения является неправильное, неточное или неполное определение требований к ИС на этапе анализа.

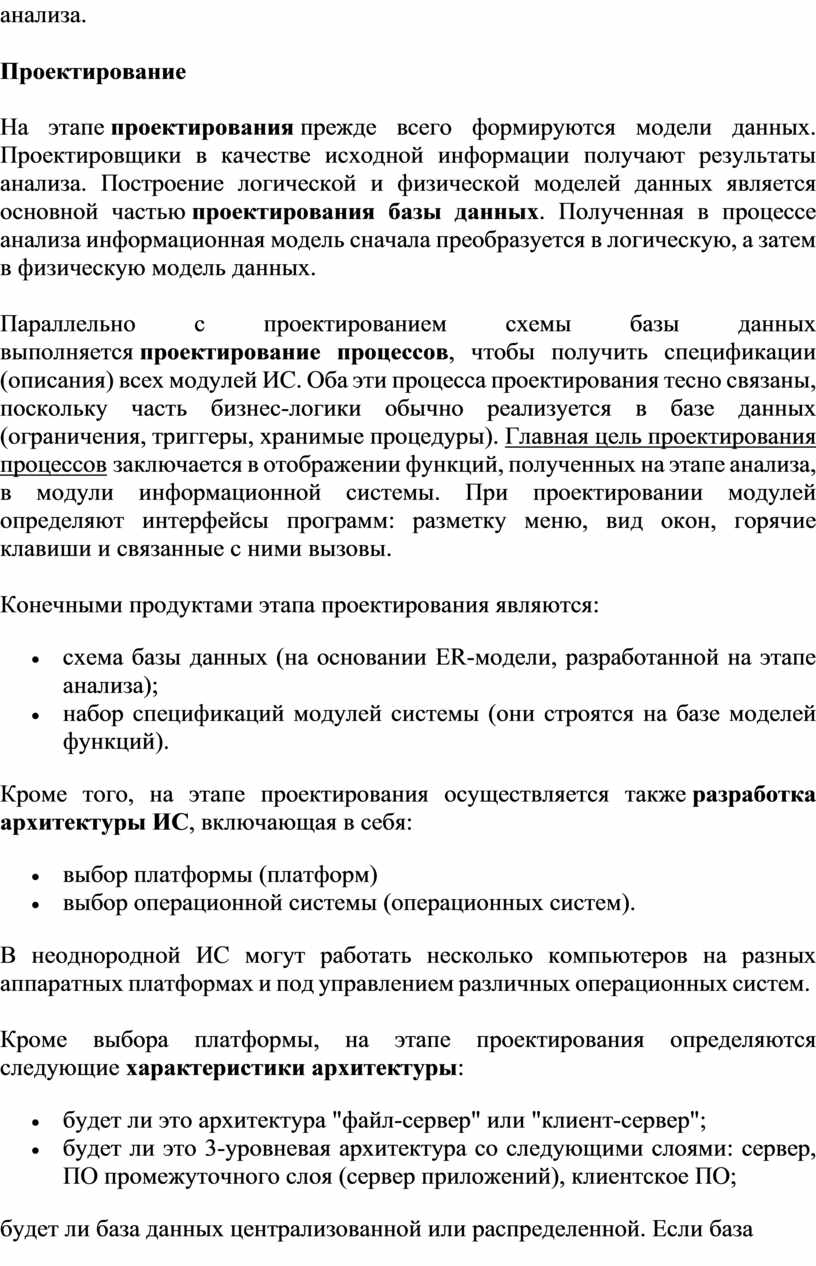

Проектирование

На этапе проектирования прежде всего формируются модели данных. Проектировщики в качестве исходной информации получают результаты анализа. Построение логической и физической моделей данных является основной частью проектирования базы данных. Полученная в процессе анализа информационная модель сначала преобразуется в логическую, а затем в физическую модель данных.

Параллельно с проектированием схемы базы данных выполняется проектирование процессов, чтобы получить спецификации (описания) всех модулей ИС. Оба эти процесса проектирования тесно связаны, поскольку часть бизнес-логики обычно реализуется в базе данных (ограничения, триггеры, хранимые процедуры). Главная цель проектирования процессов заключается в отображении функций, полученных на этапе анализа, в модули информационной системы. При проектировании модулей определяют интерфейсы программ: разметку меню, вид окон, горячие клавиши и связанные с ними вызовы.

Конечными продуктами этапа проектирования являются:

• схема базы данных (на основании ER-модели, разработанной на этапе анализа);
• набор спецификаций модулей системы (они строятся на базе моделей функций).

Кроме того, на этапе проектирования осуществляется также разработка архитектуры ИС, включающая в себя:

• выбор платформы (платформ)
• выбор операционной системы (операционных систем).

В неоднородной ИС могут работать несколько компьютеров на разных аппаратных платформах и под управлением различных операционных систем.

Кроме выбора платформы, на этапе проектирования определяются следующие характеристики архитектуры:

• будет ли это архитектура "файл-сервер" или "клиент-сервер";
• будет ли это 3-уровневая архитектура со следующими слоями: сервер, ПО промежуточного слоя (сервер приложений), клиентское ПО;

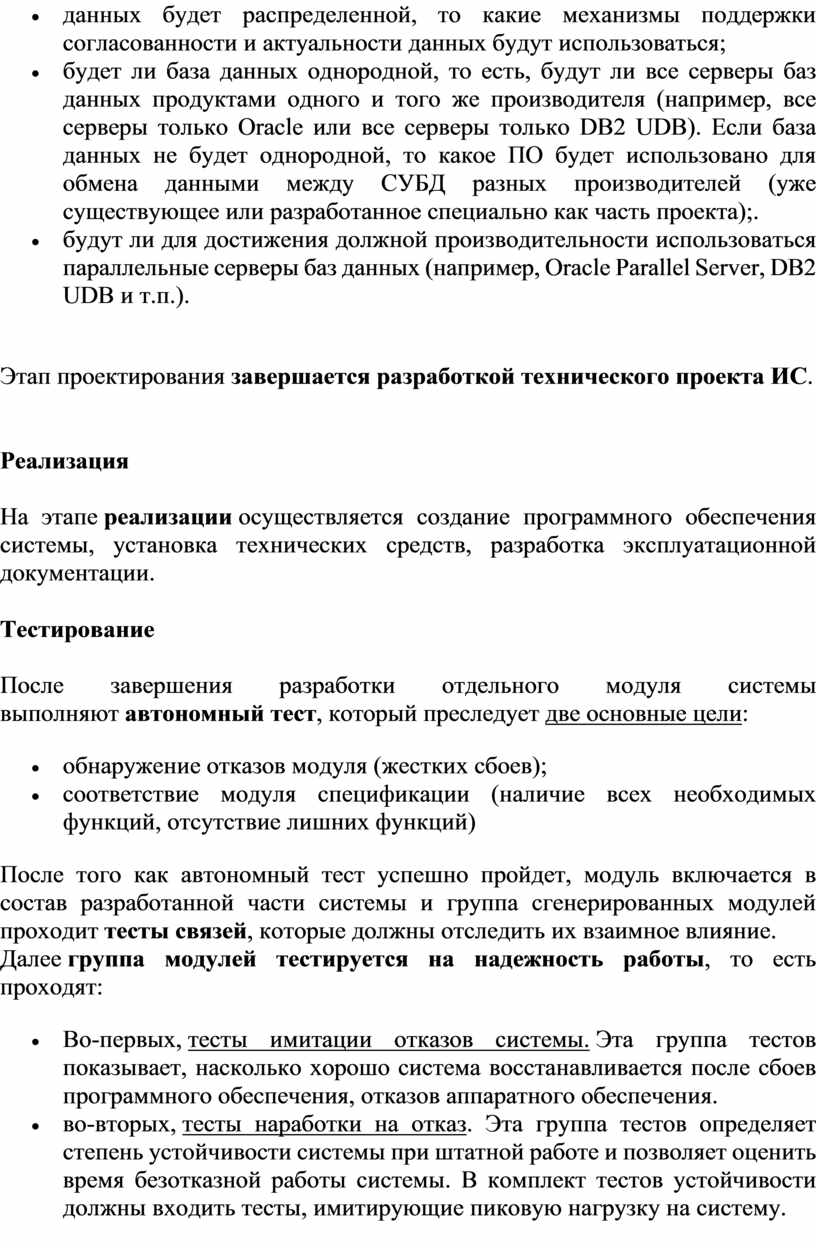

• будет ли база данных централизованной или распределенной. Если база данных будет распределенной, то какие механизмы поддержки согласованности и актуальности данных будут использоваться;
• будет ли база данных однородной, то есть, будут ли все серверы баз данных продуктами одного и того же производителя (например, все серверы только Oracle или все серверы только DB2 UDB). Если база данных не будет однородной, то какое ПО будет использовано для обмена данными между СУБД разных производителей (уже существующее или разработанное специально как часть проекта);.
• будут ли для достижения должной производительности использоваться параллельные серверы баз данных (например, Oracle Parallel Server, DB2 UDB и т.п.).

Этап проектирования завершается разработкой технического проекта ИС.

Реализация

На этапе реализации осуществляется создание программного обеспечения системы, установка технических средств, разработка эксплуатационной документации.

Тестирование

После завершения разработки отдельного модуля системы выполняют автономный тест, который преследует две основные цели:

• обнаружение отказов модуля (жестких сбоев);
• соответствие модуля спецификации (наличие всех необходимых функций, отсутствие лишних функций)

После того как автономный тест успешно пройдет, модуль включается в состав разработанной части системы и группа сгенерированных модулей проходит тесты связей, которые должны отследить их взаимное влияние.

Далее группа модулей тестируется на надежность работы, то есть проходят:

• Во-первых, тесты имитации отказов системы. Эта группа тестов показывает, насколько хорошо система восстанавливается после сбоев программного обеспечения, отказов аппаратного обеспечения.
• во-вторых, тесты наработки на отказ. Эта группа тестов определяет степень устойчивости системы при штатной работе и позволяет оценить время безотказной работы системы. В комплект тестов устойчивости должны входить тесты, имитирующие пиковую нагрузку на систему.

Затем весь комплект модулей проходит системный тест - тест внутренней приемки продукта, показывающий уровень его качества. Сюда входят:

• тесты функциональности
• тесты надежности системы.

Последний тест информационной системы - приемо-сдаточные испытания. Такой тест предусматривает показ информационной системы заказчику и должен содержать группу тестов, моделирующих реальные бизнес-процессы, чтобы показать соответствие реализации требованиям заказчика.

Оформление документации

На основе технического задания (и эскизного проекта) разрабатывается технический проект ИС.

Технический проект системы - это техническая документация, содержащая общесистемные проектные решения, алгоритмы решения задач, а также оценку экономической эффективности автоматизированной системы управления и перечень мероприятий по подготовке объекта к внедрению.

На этом этапе осуществляется комплекс научно-исследовательских и экспериментальных работ для выбора основных проектных решений и расчет экономической эффективности системы.

Документация соответствующим образом оформлена.

Ввод в действие. Эксплуатация. Сопровождение

Эти этапы идут параллельно.

Во время ввода в действие возможен процесс обучения работы с системой. Возможен вариант доработки продукта, исправление ошибок и устранение неточностей.

Сопровождение - может отсутствовать. То есть разработчик передал продукт заказчику, а затем не усовершенствует его, не контролирует работу.
