элементы кладки.pptx
Иконка файла материала элементы кладки.pptx

Элементы кирпича
И способы
кирпичной кладки

БПОУ ВО «Череповецкий строительный колледж имени А.А. Лепехина»

Преподаватель спецдисциплин
Федотова С.В.

Название кладки

Часть кирпича

Толщина, мм

в четверть кирпича

0,25

65

в полкирпича

0,5

120

в один кирпич (в кирпич)

1

250

в полтора кирпича

1,5

380

в два кирпича

2

510

в два с половиной кирпича

2,5

640

в три кирпича

3 и более

770 и более

Высота 10 рядов утолщенного кирпича = Высоте 13 рядов одинарного кирпича = 1000 мм

Однорядная система (цепная)

Первый (нижний) и последний (верхний) ряды укладывают тычками.
Продольные швы в смежных рядах сдвинуты на 1/2 (полкирпича) относительно друг друга, поперечные – на 1/4 (четверть кирпича).
Кирпичи вышележащего ряда обязательно должны перекрывать вертикальные швы нижележащего ряда.

Многорядная система

Первый, он же нижний ряд кладут тычками.
Второй ряд – ложками.
Третий, четвертый, пятый и шестой – ложками с перевязкой швов в 1/2 (полкирпича). Делают это вне зависимости от толщины стены.
По ширине стены вертикальные продольные швы кладки пяти рядов перевязывать не нужно.
Тычки седьмого ряда перекрывают швы шестого ложкового ряда на 1/4 (четверть кирпича).

Кирпичная кладка в 1/2 кирпича (ложковая)

Кладка в 1 кирпич (крестовая) – вариант 1

Кладка в 1 кирпич (крестовая) – вариант 2

Кладка в 1 кирпич многорядная

Кладка в 1,5 кирпича вариант 1

Кладка в 1,5 кирпича. Вариант 2

Кладка в 2 кирпича

Кладка в 2,5 кирпича

Способы кладки
Внутренние и наружные версты кладут следующими способами:
вприсык,
вприсык с подрезкой раствора,
вприжим.
Забутку кладут способом в полуприсык.

Способ вприсык
Способом «вприсык» кирпич укладывают на пластичный раствор (осадка конуса 12-13 см).

Способ вприжим
Способом «вприжим» кирпич укладывают на жесткий раствор (осадка конуса 7...9 см) с обязательной расшивкой и полным заполнением швов.

Расшивка швов
Чтобы получить достаточное уплотнение раствора в швах, а также придать кирпичной кладке четкий рисунок с наружной стороны – применяется расшивка швов.

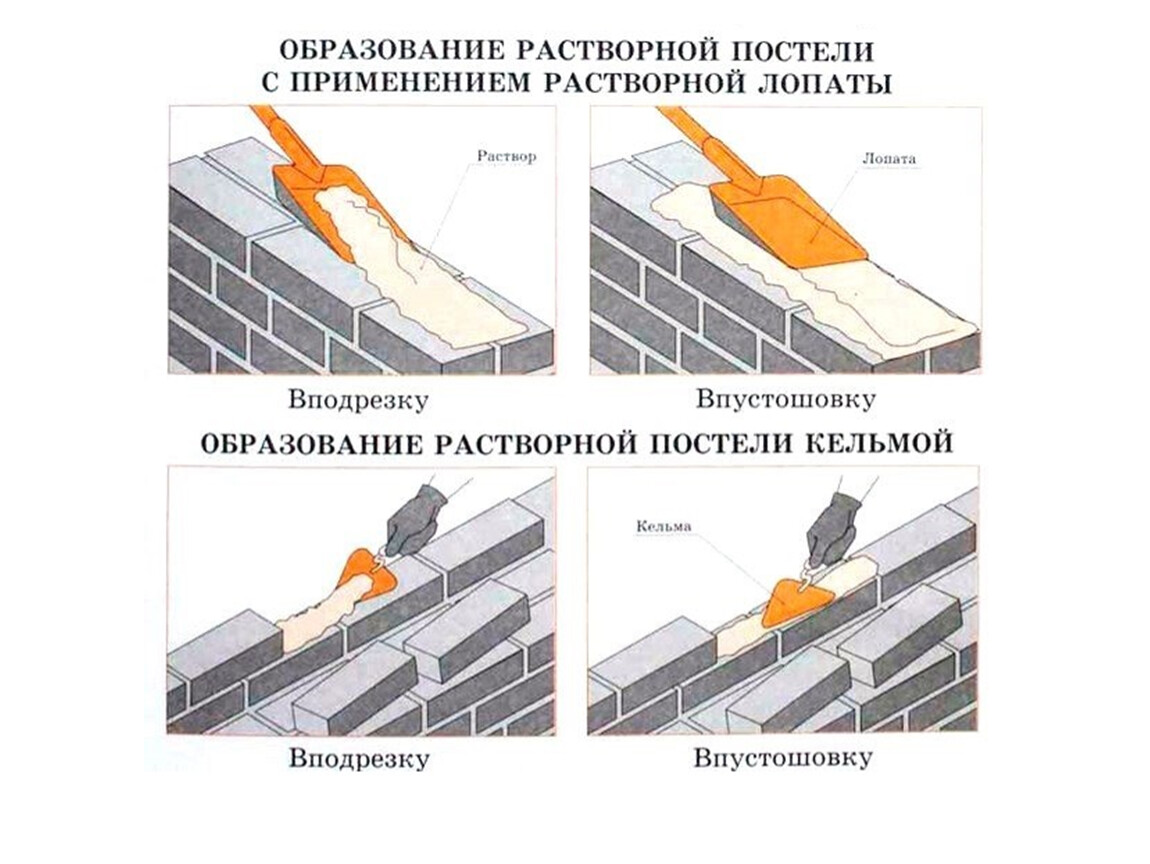

Вподрезку Впустошовку

Выпуклый Вогнутый

Односрезный
Двусрезный
