Тема:  «Измерение резьб»

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Тема урока: «Измерение резьб»  Цели урока: Научится разбираться в методах  измерения, а также применять знания на практике.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Калибры для контроля годности цилиндрических  резьб действуют как комплекты для комплексного  контроля годности резьбы.  Эти калибры разделяются на две основные группы — калибры для наружной и калибры для  внутренней резьбы.  По принципу построения они являются предельны­ ми калибрами, т. е. разделяются на проходные и  непроходные, каждый из которых контролирует  свой предел поля допуска.  По форме поверхности они разделяются на  резьбовые и гладкие.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Калибры для контроля резьбы болта: 1 — болт с полями  допусков резьбы,  2 — скоба гладкая  предельная ПР и НЕ и ее  поля допусков,  3 — кольцо резьбовое ПР,  4 — кольцо резьбовое  непроходное НЕ и поля  допусков резьбовых  калибров

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Комплект калибров для наружной резьбы  болта  1. Резьбовой проходной  калибр­кольцо ПР (поз.  3).  2.  Резьбовой  непроходной калибр­ кольцо НЕ (поз. 4).  3.   Гладкий проходкой  калибр­скоба ПР  (поз. 2).  Контролирует  наибольший наружный  диаметр резьбы болта  dmax. 4. Гладкий непроходной

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
1. Резьбовой проходной калибр­кольцо ПР (поз. 3). Профиль  резьбы полный; Болт годен, если этот калибр­кольцо ПР  свободно навинчивается на него. 2.  Резьбовой непроходной калибр­кольцо НЕ (поз. 4).  Профиль резьбы укороченный; Болт годен, если этот калибр­ кольцо   НЕ   навинчивается на него не более чем на два  оборота. 3.   Гладкий проходкой калибр­скоба ПР  (поз. 2).  Контролирует наибольший наружный диаметр резьбы болта  dmax. Болт годен, если этот калибр­скоба ПР проходит через  него под действием собственного веса. 4. Гладкий непроходной калибр­скоба НЕ (поз. 2).  Контролирует наименьший наружный диаметр резьбы болта  dmin. Болт годен, если калибр­скоба НЕ не про­ходит через  него под действием собственного веса.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Комплект калибров для внутренней резьбы  гайки 1 — гайка с полями  допусков резьбы,  2 — гладкий предельный  калибр ПР и НЕ, 3 — резьбовой проходной  калибр­пробка ПР,  4 — резьбовой непроходной   калибр­пробка НЕ

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

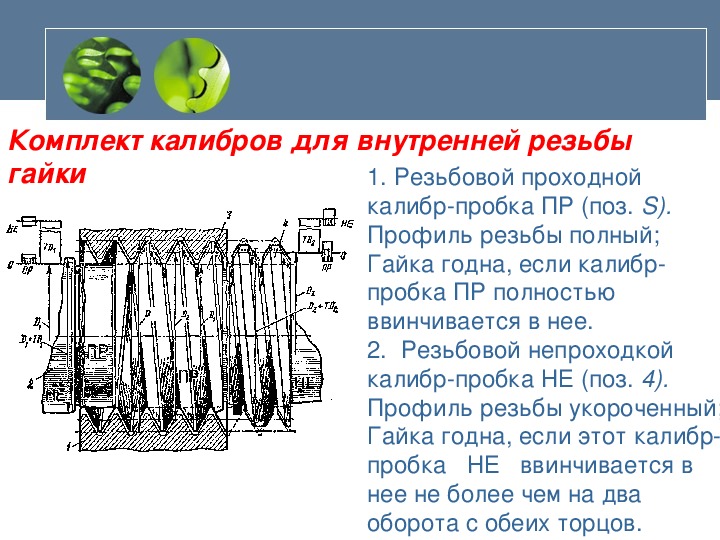

Комплект калибров для внутренней резьбы  гайки 1. Резьбовой проходной  калибр­пробка ПР (поз. S).  Профиль резьбы полный;  Гайка годна, если калибр­ пробка ПР полностью  ввинчивается в нее. 2.  Резьбовой непроходкой  калибр­пробка НЕ (поз. 4).  Профиль резьбы укороченный;  Гайка годна, если этот калибр­ пробка   НЕ   ввинчивается в  нее не более чем на два  оборота с обеих торцов. 3.  Гладкий проходной калибр­

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Комплект калибров  для внутренней  резьбы гайки 3.  Гладкий проходной калибр­ пробка ПР (поз. 2). Контролирует  наименьший внутренний диаметр  резьбы гайки. Гайка годна, если  этот калибр­пробка ПР свободно  входит в нее под действием  собственного веса. 4.  Гладкий непроходной калибр­ пробка НЕ. Контролирует  наибольший внутренний диаметр  резьбы гайки. Гайка годна, если  этот калибр­пробка НЕ входит в  нее не более чем на один шаг  резьбы этой гайки.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Средства измерения  среднего диаметра  резьбы. Значительно точнее измерение  среднего диаметра резьбы  осуществляется с использованием   специальных    проволочек.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Средства измерения  среднего диаметра  резьбы. Значительно точнее измерение  среднего диаметра резьбы  осуществляется с использованием   специальных    проволочек.

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Набор резьбовых шаблонов Наиболее простым средством,  применяемым для определения  номинального шага (но не его точности),  являются резьбовые шаблоны.  Они представляют собой наборы  пластинок, имеющих профиль  метрической резьбы с углом профиля 60°  (набор М) или дюймовой резьбы с углом  профиля 55° (набор Д). Пластинки  отличаются друг от друга параметрами  профиля (размером зубцов и расстоянием  между ними, т. е. шагом резьбы).

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
ПРОВЕРКА УСВОЕНИЯ Что входит в комплект калибров для контроля  гайки и для контроля болта? Что такое контрольные калибры для  рабочих резьбовых калибров? В чем отличие микрометра со вставками от  гладкого микрометра? Опишите измерение среднего диаметра резьбы  с помощью проволочек. В чем  преимущество этого метода?

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Домашнее задание Журавлев § 5­6 Козловский § 4.1

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"

Презентация по МДК 04.01 Технология обработки на металлорежущих станках на тему: "Измерение резьб"
Список рекомендуемой  литературы 1. Ганевский  Г. М. Лабораторно­практические работы по  предмету «Допуски и технические измерения». Учебное пособие.  — М.: Высшая школа, 1988. 2. Иванов   А. Г. Измерительные приборы в  машиностроении.— М.: Издательство стандартов, 2003. 3. Марков   Н. Н. Взаимозаменяемость и технические  измерения. — М.: Издательство стандартов, 2004, 4. Марков Н. Н., Ганевский Г. М. Конструкция, расчет и  эксплуатация измерительных инструментов и приборов.— М.:  Машиностроение, 2007. 5. Мягков В. Д., Палей М. А.  и др. Допуски и посадки.  Справочник. — Л.: Машиностроение, 1983.
