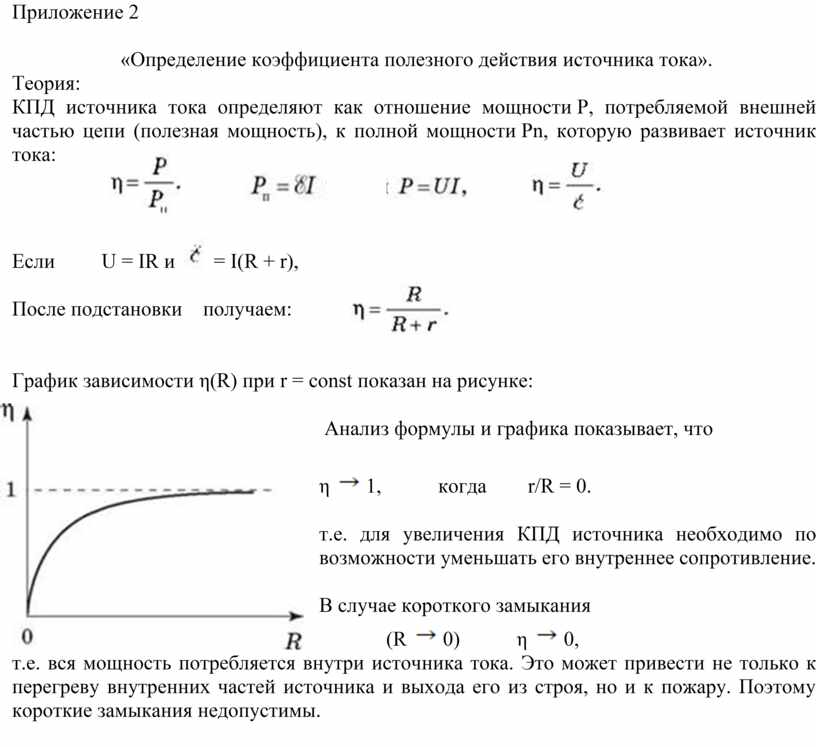

Приложение 2
«Определение коэффициента полезного действия источника тока».
Теория:
КПД
источника тока определяют как отношение мощности P, потребляемой внешней
частью цепи (полезная мощность), к полной мощности Pn, которую
развивает источник тока:
Если U = IR и
= I(R + r),
После подстановки получаем:
График зависимости η(R) при r = const показан на рисунке:
Анализ
формулы и графика показывает, что
η
1,
когда r/R = 0.
т.е. для увеличения КПД источника необходимо по возможности уменьшать его внутреннее сопротивление.
В случае короткого замыкания
(R
0)
η
0,
т.е. вся мощность потребляется внутри источника тока. Это может привести не только к перегреву внутренних частей источника и выхода его из строя, но и к пожару. Поэтому короткие замыкания недопустимы.
