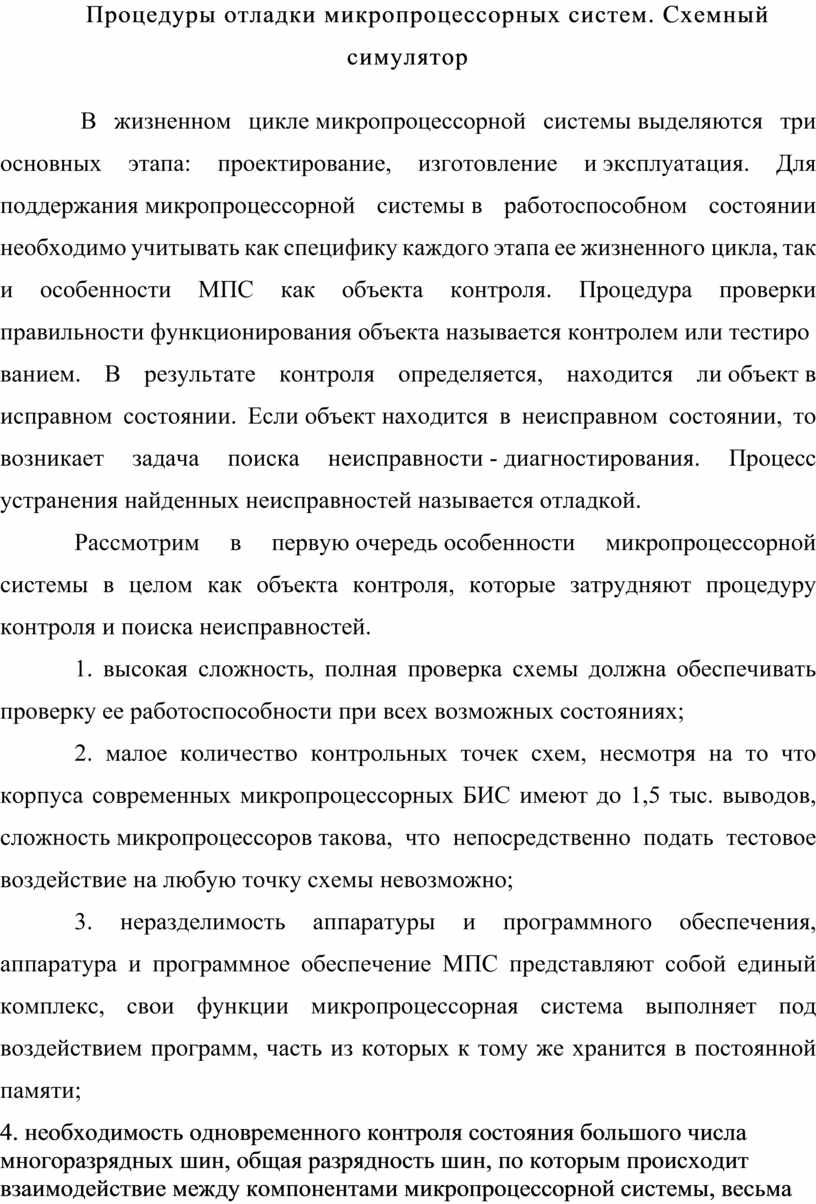

 Процедуры отладки микропроцессорных систем. Схемный симулятор

 В жизненном цикле микропроцессорной системы выделяются три основных этапа: проектирование, изготовление и эксплуатация. Для поддержания микропроцессорной системы в работоспособном состоянии необходимо учитывать как специфику каждого этапа ее жизненного цикла, так и особенности МПС как объекта контроля. Процедура проверки правильности функционирования объекта называется контролем или тестированием. В результате контроля определяется, находится ли объект в исправном состоянии. Если объект находится в неисправном состоянии, то возникает задача поиска неисправности - диагностирования. Процесс устранения найденных неисправностей называется отладкой.

Рассмотрим в первую очередь особенности микропроцессорной системы в целом как объекта контроля, которые затрудняют процедуру контроля и поиска неисправностей.

1. высокая сложность, полная проверка схемы должна обеспечивать проверку ее работоспособности при всех возможных состояниях;

2. малое количество контрольных точек схем, несмотря на то что корпуса современных микропроцессорных БИС имеют до 1,5 тыс. выводов, сложность микропроцессоров такова, что непосредственно подать тестовое воздействие на любую точку схемы невозможно;

3. неразделимость аппаратуры и программного обеспечения, аппаратура и программное обеспечение МПС представляют собой единый комплекс, свои функции микропроцессорная система выполняет под воздействием программ, часть из которых к тому же хранится в постоянной памяти;

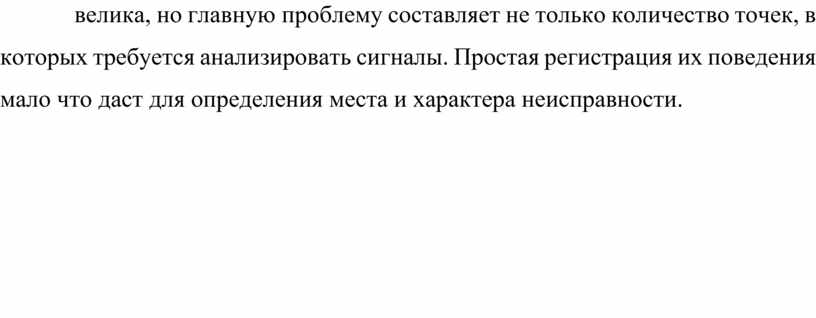

4. необходимость одновременного контроля состояния большого числа многоразрядных шин, общая разрядность шин, по которым происходит взаимодействие между компонентами микропроцессорной системы, весьма велика, но главную проблему составляет не только количество точек, в которых требуется анализировать сигналы. Простая регистрация их поведения мало что даст для определения места и характера неисправности.
