МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«СЕВАСТОПОЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

МОРСКОЙ КОЛЛЕДЖ

РАБОЧАЯ ТЕТРАДЬ

по устройству автомобилей

Специальность: 23.02.03 «Техническое обслуживание и ремонт

автомобильного транспорта»

Студент _______________________

(ФИО)

Курс __________

Группа _____________

Проверил: ___________ / ___________ /

Отметка о выполнении:_________________

(зачтено / не зачтено)

Севастополь

2019

Цель рабочей тетради - оказать студентам помощь в приобретении теоретических знаний и практических навыков при изучении курса. Содержание заданий в рабочей тетради соответствует ФГОС СПО и учебной программе МДК 01.01 «Устройство автомобилей».

Рабочая тетрадь предназначена для самостоятельной работы студентов. В тетради содержатся задания для самостоятельной работы студентов по разделам: «Общее устройство и рабочие процессы двигателя», «Двигатель», «Трансмиссия», «Ходовая часть», «Механизмы управления». Тетрадь может использоваться при подготовке специалистов СПО автотехнических специальностей как дневной, так и заочной форм обучения.

Предполагает вписывание ответов непосредственно в бланк рабочей тетради.

Разработчик: Минаев Николай Александрович, преподаватель Морского колледжа ФГАОУ ВО «СевГУ».

Содержание

Тема 1. Классификация и общее устройство автомобиля. 4

Тема 2. Рабочий процесс и основные параметры двигателя. 8

Тема 3. Кривошипно-шатунный механизм. 12

Тема 4. Газораспределительный механизм. 16

Тема 5. Система охлаждения. 19

Тема 6. Система смазки. 23

Тема 7. Система питания карбюраторного двигателя. 27

Тема 8. Инжекторные системы питания. 32

Тема 9. Система питания дизельного двигателя. 36

Тема 10. Наддув воздуха в двигателях. 41

Тема 11. Источники тока. 45

Тема 12. Система зажигания. 48

Тема 13. Система пуска. 53

Тема 14. Выпускная система. 56

Тема 15. Сцепление. 60

Тема 16. Коробки передач. 62

Тема 17. Карданная передача, главная передача, дифференциал. 67

Тема 18. Ходовая часть. 71

Тема 19. Рулевое управление. 76

Тема 20. Тормозная система. 80

Список использованной литературы.. 85

Тема 1. Классификация и общее устройство автомобиля

1. Дайте определение:

Автомобиль - это______________________________________________________

________________________________________________________________________________________________________________________________________

2. Как классифицируется автомобильный транспорт по назначению?

___________________________

3. По какому признаку классифицируются отечественные легковые автомобили?

ð по полной массе

ð по грузоподъёмности

ð по габаритной длине

ð по рабочему объёму двигателя

4. По какому признаку классифицируются отечественные грузовые автомобили?

ð по полной массе

ð по грузоподъёмности

ð по габаритной длине

ð по рабочему объёму двигателя

5. Расшифруйте марки отечественных автомобилей:

ВАЗ-2110 ___________________________________________________________

____________________________________________________________________________________________________________________________________________

ГАЗ-31105___________________________________________________________

____________________________________________________________________

______________________________________________________________________

КамАЗ-5320 _________________________________________________________

____________________________________________________________________________________________________________________________________________

6. Сколько основных классов содержит европейская классификация автомобилей?

ð 3

ð 4

ð 5

ð 6

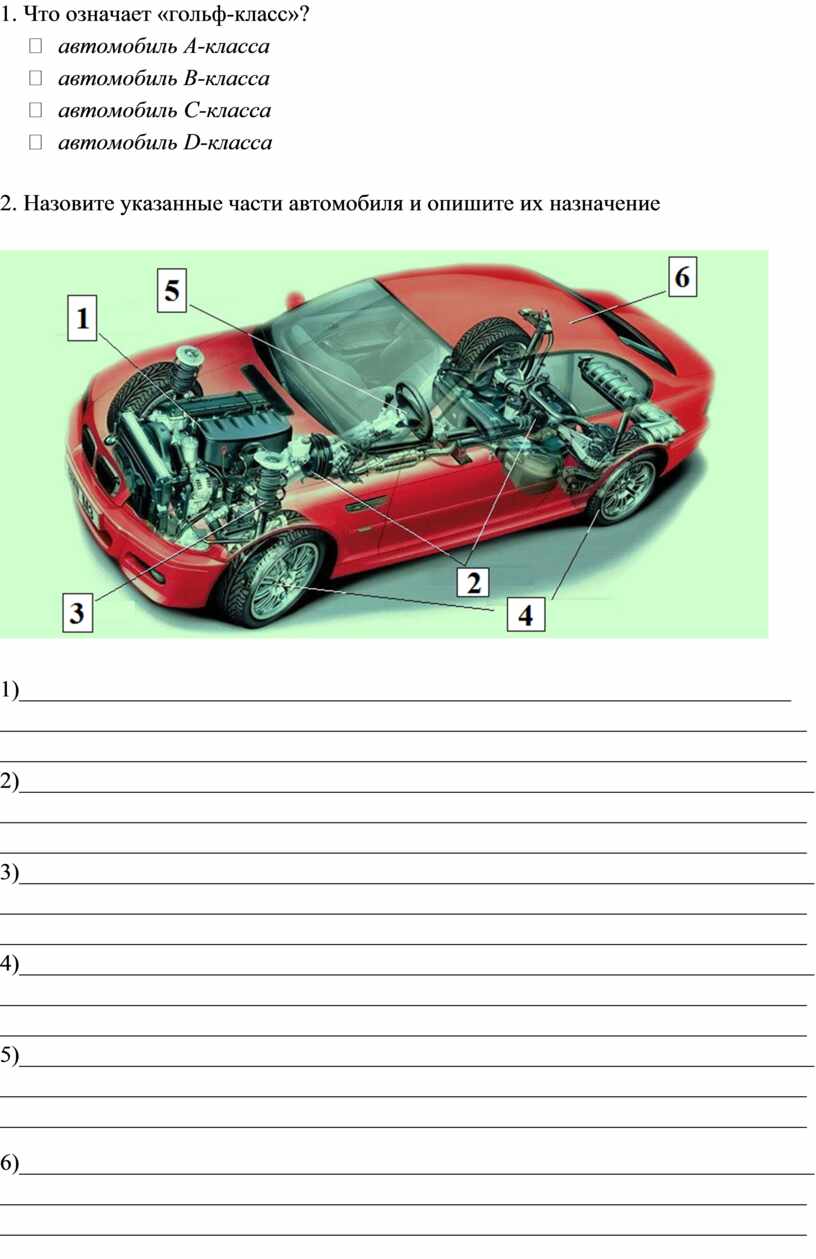

7. Что означает «гольф-класс»?

ð автомобиль А-класса

ð автомобиль В-класса

ð автомобиль С-класса

ð автомобиль D-класса

8. Назовите указанные части автомобиля и опишите их назначение

1)___________________________________________________________________

____________________________________________________________________________________________________________________________________________

2)_________________________________________________________________________________________________________________________________________________________________________________________________________________

3)_________________________________________________________________________________________________________________________________________________________________________________________________________________

4)_________________________________________________________________________________________________________________________________________________________________________________________________________________

5)_________________________________________________________________________________________________________________________________________________________________________________________________________________

6)_________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Заполните дерево общего устройства автомобиля

Автомобиль

Двигатель	Шасси			Кузов
______________________________________________________________________________________________________________________________
	Трансмиссия ____________________________________________________________________________________	Ходовая часть _____________________________________________	Механизмы управления _______________________________________________________

10. Дайте определение:

Механизм – это_________________________________________________________

____________________________________________________________________________________________________________________________________________

11. Что входит в состав трансмиссии?

ð сцепление

ð выпускная система

ð ходовая часть

ð коробка передач

ð мосты

ð колёса

ð тормозная система

ð раздаточная коробка

ð дифференциал

12. Коробка передач предназначена для ___________________________________

____________________________________________________________________________________________________________________________________________

13. Система – это ______________________________________________________

____________________________________________________________________________________________________________________________________________

14. Что входит в состав ходовой части?

ð рулевое управление

ð тормозная система

ð колёса

ð рама

ð полуоси

ð подвеска

15. Для чего предназначена карданная передача?

16. Дифференциал предназначен для …

ð распределения крутящего момента между ведущими колёсами в зависимости от условий движения;

ð передачи крутящего момента от двигателя к ведущим колёсам;

ð изменения направления движения автомобиля;

ð восприятия крутящего момента от трансмиссии и движения автомобиля вперёд или назад

17. Что такое деталь?

18. По какому признаку делятся автомобили в соответствии с европейской классификацией?

______________________________________________________________________

19. Перечислите известные вам типы кузовов легковых автомобилей:

Тема 2. Рабочий процесс и основные параметры двигателя

1. Где сгорает топливо в поршневых двигателях?

______________________________________________________________________

2. Классификация автомобильных двигателей:

А) по способу смесеобразования:________________________________________

____________________________________________________________________________________________________________________________________________

Б) по виду применяемого топлива: ________________________________________

_________________________________________________________________________________________________________________________________________

В) по способу охлаждения_______________________________________________

__________________________________________________________________________________________________________________________________________

Г) по расположению цилиндров___________________________________________

____________________________________________________________________________________________________________________________________________

3. Перечислите основные детали двигателя внутреннего сгорания

1 - _____________________________

2 - _____________________________

3 - _____________________________

4 - _____________________________

5- _____________________________

6 - _____________________________

4. Напишите определения:

ВМТ - _________________________________________________________________

НМТ - ________________________________________________________________

Ход поршня - __________________________________________________________

______________________________________________________________________

Камера сгорания -____________________________________________________

____________________________________________________________________________________________________________________________________________

Рабочий объём цилиндра -________________________________________________

Литраж - _____________________________________________________________

____________________________________________________________________________________________________________________________________________

Полный объём цилиндра - ________________________________________________

____________________________________________________________________________________________________________________________________________

Степень сжатия -______________________________________________________

____________________________________________________________________________________________________________________________________________

Такт -_________________________________________________________________

____________________________________________________________________________________________________________________________________________

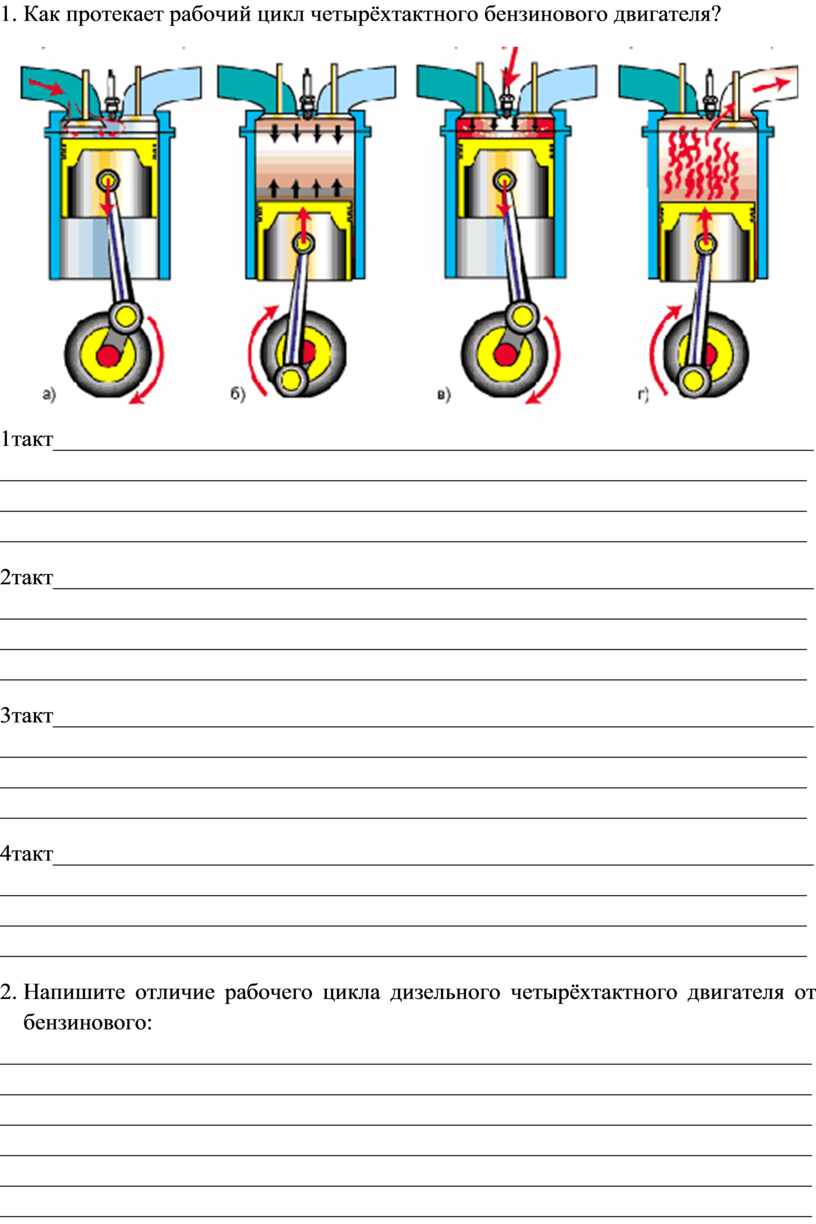

5. Как протекает рабочий цикл четырёхтактного бензинового двигателя?

1такт____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2такт____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3такт____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4такт____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Напишите отличие рабочего цикла дизельного четырёхтактного двигателя от бензинового:

_______________________________________________________________________

7. Сколько полных оборотов совершает коленвал за один рабочий цикл в 4-х тактном двигателе?

ð 1

ð 2

ð 3

ð 4

8. Какие виды энергии преобразуются в двигателе внутреннего сгорания?

ð тепловая в механическую

ð механическая в тепловую

ð электрическая в механическую

ð тепловая в электрическую

ð механическая в гидравлическую

9. Какие такты могут совершаться в цилиндре 4-х тактного двигателя, когда поршень движется от ВМТ к НМТ?

ð впуск или выпуск

ð выпуск или рабочий ход

ð рабочий ход или сжатие

ð рабочий ход или впуск

10. Что такое степень сжатия?

11. Что такое компрессия?

12. Какие системы автомобиля относятся к двигателю?

ð система пуска

ð система смазки

ð система питания

ð выпускная система

ð тормозная система

ð система корреляции

ð система охлаждения

Тема 3. Кривошипно-шатунный механизм

1. Вставьте пропущенные слова:

Кривошипно-шатунный механизм преобразует возвратно-поступательное движение ________________ во вращательное движение _______________________

2. Перечислите подвижные детали КШМ:

3. Перечислите неподвижные детали КШМ:

4. Какие гильзы называют «мокрыми»?

5. Назовите составные части поршня:

1 - ___________________________

2 - ___________________________

3 - ___________________________

4 - ___________________________

5 - ___________________________

6 - ___________________________

6. Прорези на юбке поршня предназначены для …

ð снижения нагрева

ð уменьшения массы поршня

ð увеличения прочности поршня

ð компенсации теплового расширения

ð отвода масла со стенок цилиндров

7. Для чего в днище поршня дизельного двигателя делают выемку?

8. Что изображено на рисунке? Где устанавливаются, как называются и для чего предназначены данные элементы?

9. Как называется эта деталь КШМ? Напишите её устройство и назначение:

Эта деталь называется ___________________.

Предназначен для _______________________________

______________________________________________________________________________________________

1 - _______________________

2 - _______________________

3 - _______________________

4 - _______________________

5 - _______________________

6 - _______________________

7 - _______________________

10. Сколько шатунов устанавливается на шатунной шейке V-образного двигателя? _________________________

11. Напишите назначение и устройство коленчатого вала

1 - _________________________

2 - _________________________

3 - _________________________

4 - _________________________

5 - _________________________

Коленчатый вал предназначен для _______________________________________

____________________________________________________________________________________________________________________________________________

12. Для чего к шейкам коленчатого вала прикрепляются противовесы?

13. С помощью чего коленвал фиксируется от осевого смещения?

ð стопорной шайбой

ð вкладышами

ð упорными полукольцами

ð упорными шарикоподшипниками

14. Из какого материала изготавливают вкладыши, и почему?

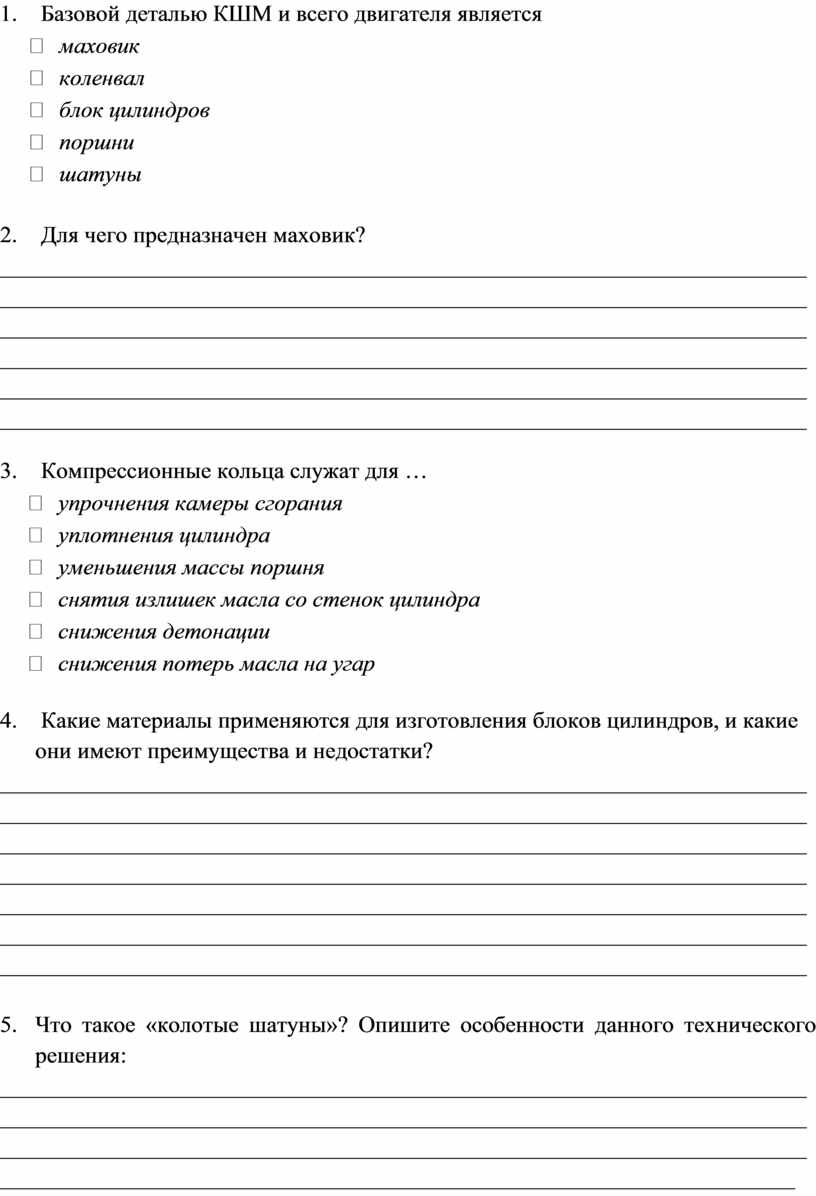

15. Базовой деталью КШМ и всего двигателя является

ð маховик

ð коленвал

ð блок цилиндров

ð поршни

ð шатуны

16. Для чего предназначен маховик?

17. Компрессионные кольца служат для …

ð упрочнения камеры сгорания

ð уплотнения цилиндра

ð уменьшения массы поршня

ð снятия излишек масла со стенок цилиндра

ð снижения детонации

ð снижения потерь масла на угар

18. Какие материалы применяются для изготовления блоков цилиндров, и какие они имеют преимущества и недостатки?

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

19. Что такое «колотые шатуны»? Опишите особенности данного технического решения:

Тема 4. Газораспределительный механизм

1. Напишите назначение газораспределительного механизма

2. Что такое фазы газораспределения?

3. Проставьте подписи к соответствующим деталям ГРМ:

4. Закончите предложение:

Распределительный вал предназначен для __________________________________

____________________________________________________________________________________________________________________________________________

5. Что из перечисленного относится к деталям клапанной группы?

ð цепь	ð клапана
ð распредвал	ð пружины
ð сухари	ð толкатели
ð штанги	ð коромысла

6. Почему диаметр распределительной шестерни распределительного вала в 2 раза больше шестерни коленчатого вала?

7. Маслоотражательные колпачки предназначены для …

ð смазывания стержня клапана

ð фиксации клапанных пружин

ð предотвращения прорыва газов из камеры сгорания

ð предотвращения проникновения масла в камеру сгорания

8. Почему диаметр впускных клапанов делают больше, чем выпускных?

9. Штанга передаёт усилие от толкателя к коромыслу. Может ли конструкция ГРМ обходиться без штанг? Какую конструкцию при этом должен иметь ГРМ?

10. Каким способом осуществляется привод ГРМ?

ð зубчатыми колёсами

ð цепью

ð зубчатым ремнем

ð поликлиновым ремнём

ð фрикционными дисками

11. Сравните привод распредвала с помощью цепи и зубчатого ремня. Укажите достоинства и недостатки:

_______________________________

12. Крепление пружин на клапане достигается за счёт …

ð болтов

ð втулок

ð тарелок

ð сухарей

ð коромысел

13. С помощью каких деталей крепится клапанная пружина на клапане?

______________________________________________________________________

14. В чём преимущество 16-клапанных двигателей по сравнению с 8-клапанными?

15. Для чего предназначена система изменения фаз газораспределения?

Тема 5. Система охлаждения

1. Для чего предназначена система охлаждения?

2. Система охлаждения бывает двух видов:

1)_____________________________________________________________________

2)_____________________________________________________________________

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?________________________________________________

4. Перечислите составляющие системы охлаждения:

1 - _________________________

2 - _________________________

3 - _________________________

4 - _________________________

5 - _________________________

6 - _________________________

7 - _________________________

8 - _________________________

9 - _________________________

10 - ________________________

5. Что изображено на рисунке? Напишите назначение и устройство этого узла.

6. Как называется прибор системы охлаждения для отвода теплоты окружающей среде?

ð рубашка охлаждения

ð вентилятор

ð центробежный насос

ð радиатор

7. Расширительный бачок служит для:

ð поддержания избыточного давления в системе

ð приёма охлаждающей жидкости при её расширении

ð контроля уровня охлаждающей жидкости

ð увеличения производительности водяного насоса

8. Термостат в системе охлаждения выполняет роль:

ð насоса

ð преобразователя

ð клапана

ð фильтра

9. Опишите назначение и устройство радиатора системы охлаждения

1 - _________________________

2 - _________________________

3 - _________________________

4 - _________________________

5 - _________________________

Назначение: ___________________________________________________________

____________________________________________________________________________________________________________________________________________

10. Для чего в крышке радиатора устанавливают паровоздушный клапан?

11. Что произойдёт, если клапан термостата застрянет в открытом положении?

ð двигатель будет перегреваться

ð двигатель будет переохлаждаться

ð двигатель будет детонировать

ð двигатель будет работать в штатном режиме

12. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? ______________________________________________________________________________________________________________________________________

13. Тосол и прочие антифризы являются:

ð подогревающими жидкостями

ð растворяющими жидкостями

ð консервирующими жидкостями

ð незамерзающими жидкостями

14. Опишите принцип работы автомобильного термостата:

15. Перечислите элементы, входящие в большой и малый круги охлаждающей жидкости.

Малый круг: ___________________________________________________________

____________________________________________________________________________________________________________________________________________

Большой круг: _________________________________________________________

____________________________________________________________________________________________________________________________________________

Тема 6. Система смазки

1. Для чего необходима смазочная система двигателя?

2. Какие типы смазки в ДВС существуют?

ð разбрызгиванием

ð под давлением

ð самотёком

ð комбинированные

3. Перечислите детали двигателя, которые будут смазываться:

под давлением _________________________________________________________

____________________________________________________________________________________________________________________________________________

разбрызгиванием________________________________________________________

____________________________________________________________________________________________________________________________________________

4. Какие из перечисленных функций не выполняет система смазки?

ð уменьшение трения и интенсивности износа трущихся поверхностей

ð снижение ударных нагрузок на детали цилиндропоршневой группы

ð вынос продуктов износа

ð частичный отвод тепла от трущихся поверхностей

ð обеспечение оптимального теплового режима работы двигателя

ð защита деталей от коррозии

5. Может ли в системе смазки устанавливаться радиатор?

ð нет, устанавливается только в системе охлаждения

ð может, на автомобилях работающих в тяжелых условиях

ð устанавливается на всех автомобильных двигателях

6. Опишите принцип работы центробежного фильтра тонкой очистки масла:

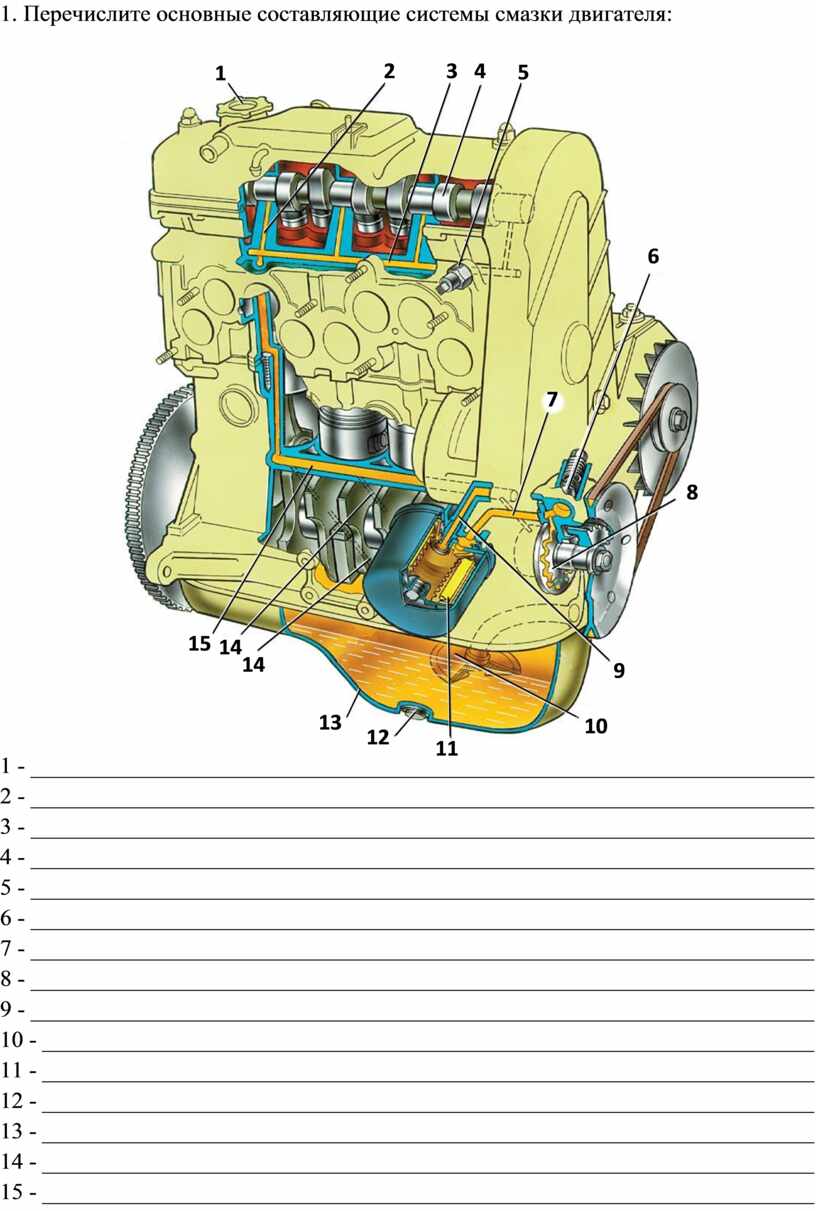

7. Перечислите основные составляющие системы смазки двигателя:

1 - ____________________________________________________________________

2 - ____________________________________________________________________

3 - ____________________________________________________________________

4 - ____________________________________________________________________

5 - ____________________________________________________________________

6 - ____________________________________________________________________

7 - ____________________________________________________________________

8 - ____________________________________________________________________

9 - ____________________________________________________________________

10 - ___________________________________________________________________

11 - ___________________________________________________________________

12 - ___________________________________________________________________

13 - ___________________________________________________________________

14 - ___________________________________________________________________

15 - ___________________________________________________________________

8. Опишите схему работы системы смазки:

9. Какой прибор производит забор масла из поддона картера и его первичную фильтрацию?

ð маслозаборник

ð фильтр центробежной очистки

ð фильтр грубой очистки

ð масляный насос

ð маслозаливная горловина

10. Опишите принцип работы шестерёнчатого масляного насоса с внутренним зацеплением:

11. Куда удаляются картерные газы при закрытой вентиляции картера?

12. Для чего нужен редукционный клапан в масляном насосе?

Схема масляного насоса

1 – шестерни; 2 – редукционный клапан; 3 – пружина клапана

13. Опишите устройство и принцип работы масляного фильтра

1 - _________________________________

2 - _________________________________

3 - _________________________________

4 - _________________________________

5 - _________________________________

6 - _________________________________

Принцип работы: ______________________________________________________

Тема 7. Система питания карбюраторного двигателя

1. Закончите предложение:

Система питания предназначена _________________________________________

____________________________________________________________________________________________________________________________________________

2. Какое смесеобразование применяется в бензиновых двигателях?

____________________________________________________________________________________________________________________________________________

3. Напишите соотношения количества бензина и воздуха, когда смесь….

Нормальная_____________________

Обедненная _____________________

Бедная _________________________

Обогащённая ____________________

4. Что такое коэффициент избытка воздуха?

5. Какой состав горючей смеси используется в бензиновом двигателе при пуске холодного двигателя?

ð обогащённая смесь

ð богатая смесь

ð смесь нормального состава

ð обеднённая смесь

6. Бензонасос какого типа используется в карбюраторных системах питания?

ð диафрагменный

ð центробежный

ð шестерёнчатый

7. Какой процесс называют карбюрацией?

8. Перечислите элементы системы питания, указанные на рисунке:

1 - _________________________________________

2 - _________________________________________

3 - _________________________________________

4 - _________________________________________

5 - _________________________________________

6 - _________________________________________

7 - ____________________________________________________________________

8 - ____________________________________________________________________

9 - ____________________________________________________________________

10 - ___________________________________________________________________

11 - ___________________________________________________________________

12 - ___________________________________________________________________

13 - ___________________________________________________________________

9. Какие качества топлива характеризует октановое число?

ð детонационную стойкость

ð теплотворную способность

ð стабильность при хранении

ð температуру замерзания

10. Под действием какой детали диафрагменного бензонасоса диафрагма прогибается вверх?

ð рычаг привода

ð рычаг ручной подкачки

ð пружина диафрагмы

ð впускные клапаны

ð шток диафрагмы

11. Опишите устройство и работу простейшего карбюратора:

1 - ___________________________

2 - ___________________________

3 - ___________________________

4 - ___________________________

5 - ___________________________

6 - ___________________________

7 - ___________________________

8 - ___________________________

9 - ___________________________

Принцип работы: ______________________________________________________

12. Укажите название системы карбюратора, действующей при резком открытии дроссельной заслонки:

ð система пуска

ð система холостого хода

ð главная дозирующая система

ð экономайзер

ð ускорительный насос

13. Для чего служит система холостого хода карбюратора и из каких основных элементов она состоит?

14. Чем регулируется устойчивость работы двигателя на холостых оборотах?

ð уровнем топлива в поплавковой камерой карбюратора

ð величиной открытия дроссельной заслонки

ð винтом количества

ð винтом качества

ð настройкой пропускной способности жиклёра

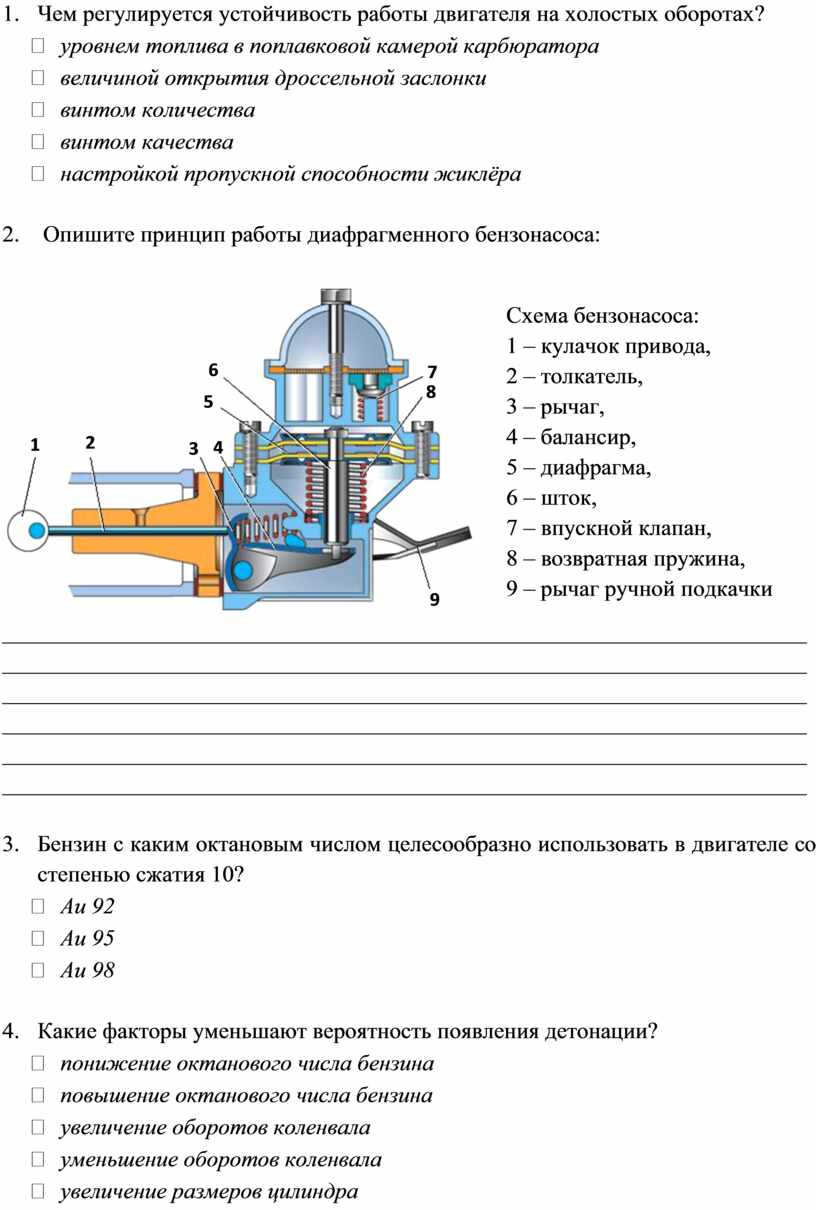

15. Опишите принцип работы диафрагменного бензонасоса:

16. Бензин с каким октановым числом целесообразно использовать в двигателе со степенью сжатия 10?

ð Аи 92

ð Аи 95

ð Аи 98

17. Какие факторы уменьшают вероятность появления детонации?

ð понижение октанового числа бензина

ð повышение октанового числа бензина

ð увеличение оборотов коленвала

ð уменьшение оборотов коленвала

ð увеличение размеров цилиндра

18. С помощью какого элемента в карбюраторе производится дозирование топлива, поступающего в смесительную камеру?

ð поплавок

ð распылитель

ð жиклёр

ð винт количества

ð винт качества

19. Назовите основной недостаток простейшего карбюратора:

20. Где крепится исполнительный диафрагменный механизм ограничителя максимальных оборотов коленвала?

ð выпускной трубопровод

ð впускной трубопровод

ð корпус смесительной камеры карбюратора

ð блок цилиндров

ð корпус поплавковой камеры

21. Опишите работу ограничителя максимальной частоты вращения коленвала:

22. Где располагается и какой привод имеет топливный насос в карбюраторных двигателях?

Тема 8. Инжекторные системы питания

1. Перечислите недостатки карбюратора:

2. Опишите устройство и принцип работы инжекторной системы питания:

1 - _________________________________________

2 - _________________________________________

3 - _________________________________________

4 - _________________________________________

5 - _________________________________________

6 - _________________________________________

7 - _________________________________________

8 - _________________________________________

Принцип работы: ______________________________________________________

3. При отказе какого из перечисленных датчиков двигатель прекращает работать?

ð датчик детонации

ð датчик скорости автомобиля

ð датчик положения коленчатого вала

ð датчик положения дроссельной заслонки

4. Где установлен регулятор давления топлива в системе с
распределённым впрыском?

ð на топливной магистрали

ð на топливной рампе

ð в топливном баке

5. Под каким углом во впускном трубопроводе должна быть установлена форсунка для более качественного распыления топлива?

______________________________________________________________________

6. Где располагается электробензонасос во впрысковых системах питания?

ð в блоке цилиндров двигателя

ð в топливной магистрали

ð в топливном баке

ð под днищем автомобиля

7. Перечислите виды инжекторных систем питания:

____________________________________________________________________________________________________________________________________________

8. К какой инжекторной системе питания относится термин «многоточечный впрыск»?

_____________________________________________________________________

9. Чем обеспечивается необходимое количество топлива, впрыскиваемого форсункой?

ð давлением топлива

ð продолжительностью электрического импульса, подаваемого на электромагнит форсунки от ЭБУ

ð положением дроссельной заслонки

ð всеми указанными параметрами

10. Где установлен датчик концентрации кислорода во впрысковых системах питания с обратной связью?

______________________________________________________________________

11. Перечислите основные датчики, с которых входная информация поступает в ЭБУ:

____________________________________________________________________________________________________________________________________________

12. Опишите принцип работы электробензонасоса:

____________________________________________________________________________________________________________________________________________

13. Что регулирует дроссельная заслонка в системе непосредственного впрыска?

ð количество подаваемого воздуха

ð количество подаваемого топлива

ð количество подаваемой горючей смеси

14. Какие недостатки присущи системе с непосредственным впрыском топлива?

____________________________________________________________________________________________________________________________________________

15. Какой коэффициент избытка воздуха возможен при непосредственном впрыске топлива?

______________________________________

16. Опишите особенности смесеобразования в системах с непосредственным впрыском топлива:

____________________________________________________________________________________________________________________________________________

17. Опишите принцип работы электромагнитной форсунки:

______________________________________________________________________

____________________________________________________________________________________________________________________________________________

Тема 9. Система питания дизельного двигателя

1. Какое смесеобразование применяется в дизельных двигателях?

______________________________________________________________________

2. Какой узел дизельного двигателя обеспечивает высокое давление топлива для впрыска в камеру сгорания?

____________________________________________________________________________________________________________________________________________

3. Подпишите виды камер сгорания дизеля:

___________________

____________________

4. Что такое угол опережения впрыска топлива?

5. Перечислите преимущества и недостатки дизельного двигателя.

Преимущества:_________________________________________________________

______________________________________________________________________

Недостатки:___________________________________________________________

______________________________________________________________________

6. Почему дизельное топливо необходимо впрыскивать под высоким давлением?

7. Опишите принцип работы системы питания современного дизеля:

8. Что изображено на рисунке? Для чего предназначен данный механизм?

9. Какие элементы включает в себя насосная секция плунжерного ТНВД?

10. От чего приводится в действие кулачковый вал плунжерного ТНВД?

____________________________________________________________________________________________________________________________________________

11. Пользуясь приведённой схемой, опишите принцип работы секции ТНВД:

____________________________________________________________________________________________________________________________________________

12. С помощью чего изменяется общий момент подачи топлива насосными секциями в плунжерном ТНВД?

13. С каким узлом ТНВД тягами и рычагами соединена педаль управления подачей топлива?

ð с всережимным регулятором ТНВД

ð с топливоподкачивающим насосом

ð с муфтой опережения впрыска топлива

ð с рейкой ТНВД

14. Где и для чего устанавливают топливоподкачивающий насос дизеля?

15. Каким способом в плунжерных ТНВД регулируется количество топлива, подаваемого к форсунке за один оборот кулачкового вала?

ð изменением хода плунжера

ð изменением частоты вращения кулачкового вала

ð поворотом плунжера

16. Какое устройство предназначено для изменения момента начала подачи топлива в плунжерном ТНВД в зависимости от частоты вращения коленвала?

ð топливная секция ТНВД

ð топливоподкачивающий насос

ð муфта опережения впрыска топлива

ð всережимный регулятор ТНВД

17. Какое устройство ТНВД предназначено для поддержания оборотов коленчатого вала на заданном педалью значении?

ð муфта опережения впрыска топлива

ð форсунка

ð топливоподкачивающий насос

ð нагнетательный клапан топливной секции ТНВД

ð всережимный регулятор

18. Сравните форсунки, используемые в устаревших и современных дизельных двигателях. Вкратце опишите принцип работы обоих типов форсунок

Механическая форсунка

Пьезоэлектрическая форсунка

__________________________________

Тема 10. Наддув воздуха в двигателях

1. В чём заключается сущность наддува?

2. Перечислите виды наддува:

____________________________________________________________________________________________________________________________________________

3. Какой привод имеют механические нагнетатели?

ð гидравлический

ð механический

ð электромеханический

ð газодинамический

4. В каком диапазоне оборотов коленвала механические нагнетатели наиболее эффективны?

ð на низких оборотах

ð на средних оборотах

ð на высоких оборотах

5. Что такое турбояма?

6. Назовите способы борьбы с турбоямой:

______________________________________________________________________

7. В каких двигателях применяется система изменения длинны впускного коллектора?

ð в атмосферных

ð в турбированных

8. Опишите принцип работы турбонаддува:

_____________________________________________________________________

9. До какой скорости может раскрутиться турбина?

ð 2000 об/мин

ð 20000 об/мин

ð 200000 об/мин

10. Какие подшипники используются в турбокомпрессорах и почему?

______________________________________________________________________

11. Установите позиции в соответствии с рисунком:

вал ротора –

компрессорное колесо –

корпус турбины –

подшипники скольжения –

турбинное колесо –

корпус подшипников –

корпус компрессора –

уплотнительные кольца –

12. Поясните, почему применение интеркулера желательно в турбированных двигателях?

______________________________________________________________________

13. Какой из механических нагнетателей по принципу сжатия воздуха аналогичен турбокомпрессору?

ð кулачковый

ð винтовой

ð центробежный

14. Поясните, почему механические нагнетатели эффективны на низких оборотах и малоэффективны на высоких?

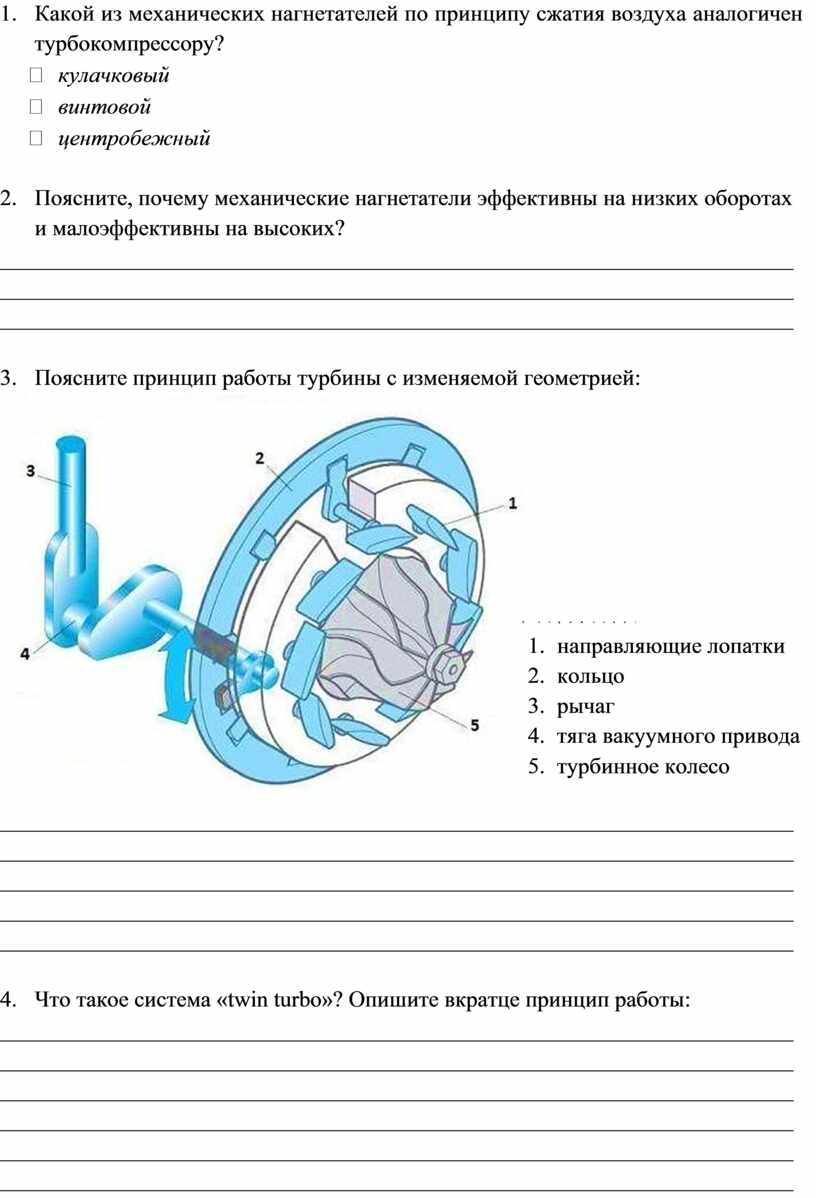

15. Поясните принцип работы турбины с изменяемой геометрией:

______________________________________________________________________

16. Что такое система «twin turbo»? Опишите вкратце принцип работы:

______________________________________________________________________

Тема 11. Источники тока

1. Назовите источники тока в автомобиле:

______________________________________________________________________

2. Какие процессы происходят в аккумуляторной батарее?

ð преобразуется тепловая энергия, заключенная в электролите в электрическую энергию

ð накапливается электрическая энергия при заряде батареи и отдается потребителям при разряде

ð вырабатывается электрическая энергия в результате химической реакции происходящей в аккумуляторе

3. Какие потребители получают ток только от аккумуляторной батареи?

ð приборы освещения

ð звуковые сигналы

ð стартер

ð система зажигания

4. Проставьте подписи к соответствующим деталям аккумуляторной батареи:

5. Какие условия должны быть соблюдены, чтобы происходил подзаряд аккумуляторной батареи?

ð двигатель не работает

ð двигатель работает

ð общий ток в цепи потребителей равен максимальному току, вырабатываемому генератором

ð общий ток в цепи потребителей меньше максимального тока, вырабатываемого генератором

6. Что представляет собой электролит, используемый в аккумуляторе?

____________________________________________________________________________________________________________________________________________

7. Что такое сульфатация пластин аккумулятора и из-за чего она происходит?

8. К какой клемме АКБ следует соединять провод подключенный к корпусу автомобиля?

ð имеющей маркировку « – »

ð имеющей маркировку « + »

9. Перечислите основные параметры аккумулятора:

____________________________________________________________________________________________________________________________________________

10. Что такое гелевые аккумуляторы? Чем они отличаются от кислотных?

____________________________________________________________________________________________________________________________________________

11. От чего приводится во вращение шкив ротора генератора?

ð от распределительного вала

ð от коленчатого вала

ð от маховика

ð от шкива насоса охлаждающей жидкости

12. Из каких основных частей состоит генератор?

13. Как называется часть генератора, указанная на рисунке? Опишите её назначение:

___________________________________________________________________________________________________________________________________________________________

14. В каком из названных ниже узлов индуцируется трехфазный переменный ток?

ð статор с катушками

ð обмотка возбуждения

ð выпрямительный блок

15. Для чего предназначен выпрямительный блок генератора?

16. Почему у генератора 3 клеммы? Назовите назначение каждой из них:

Тема 12. Система зажигания

1. Для чего предназначена система зажигания?

2. Перечислите элементы, входящие в электронную систему зажигания:

ð катушка зажигания

ð прерыватель-распределитель

ð конденсатор

ð насвечник

ð свечи

ð высоковольтные провода

3. Что изображено на рисунке? Опишите назначение, устройство и принцип работы данного элемента:

____________________________________________________________________________________________________________________________________________

4. Какое напряжение возникает на выходе из катушки зажигания?

______________________

5. Перечислите устройства, из которых состоит прерыватель-распределитель:

6. Куда далее поступает ток высокого напряжения от катушки зажигания?

ð на центральный контакт крышки распределителя

ð на контакты прерывателя

ð на искровые свечи зажигания

7. Для чего предназначен прерыватель в контактной системе зажигания?

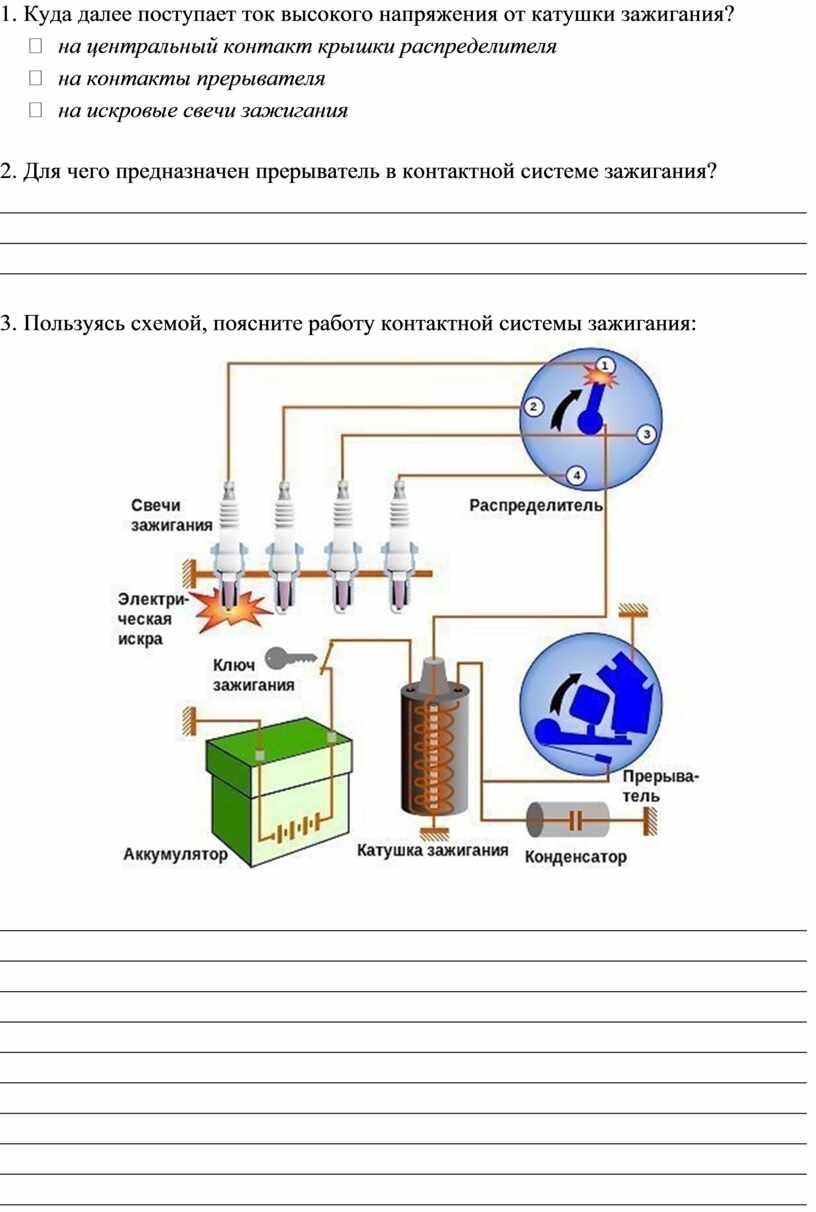

8. Пользуясь схемой, поясните работу контактной системы зажигания:

______________________________________________________________________

9. Для чего в прерывателе нужен конденсатор?

____________________________________________________________________________________________________________________________________________

10. В зависимости от каких параметров вакуумный регулятор изменяет угол опережения зажигания?

ð частоты вращения коленчатого вала

ð изменения напряжения в цепи катушки зажигания

ð изменения нагрузки на двигатель

11. Проставьте подписи к элементам, указанным на рисунке:

12. Пользуясь схемой, опишите работу центробежного регулятора опережения зажигания:

____________________________________________________________________________________________________________________________________________

______________________________________________________________________

13. На какой угол повернётся бегунок распределителя в 4-х тактном
4-цилиндровом двигателе, если коленчатый вал сделает один оборот?

ð 15 градусов

ð 45 градусов

ð 90 градусов

ð 180 градусов

ð 270 градусов

ð 360 градусов

ð 540 градусов

ð 720 градусов

14. Что такое датчик Холла и в какой системе зажигания он применяется?

15. В чём отличие контактно-батарейной и контактно-транзисторной систем зажигания?

16. Что изображено на рисунке? В каких системах зажигания применяются подобные устройства?

17. В чём особенности системы зажигания с индивидуальными катушками?

Тема 13. Система пуска

1. Для чего предназначен стартер?

______________________________________________________________________

2. Расставьте позиции в соответствии с рисунком:

контактные болты – основной электродвигатель –

тяговое реле – вилка –

щёточный узел – шестерня –

муфта свободного хода – корпус –

3. Каково назначение тягового реле?

ð перемещение шестерни с муфтой свободного хода

ð смыкание контактов контактным диском

ð оба названных действия

ð перемещение якоря тягового реле

4. С чем при пуске двигателя соединяется шестерня стартера?

______________________________________________________________________

5. Пользуясь схемой, опишите принцип работы стартера:

______________________________________________________________________

6. Для чего служит муфта свободного хода?

ð для передачи крутящего момента при пуске двигателя

ð для передачи крутящего момента после пуска двигателя

ð для предохранения стартера от перегрузки после пуска двигателя

7. Каково назначение щёточного узла?

ð снимать напряжение с основного электродвигателя

ð подавать напряжение на основной электродвигатель

ð подавать напряжение на тяговое реле

8. С чем при пуске двигателя соединяется шестерня стартера?

ð с маховиком

ð с распредвалом

ð с коленвалом

ð с дополнительным приводным валом

9. В чём суть системы Start-Stop?

__________________________________________________________________________________

_________________________________________

10. Какие существуют системы Start-Stop? Опишите вкратце принцип их работы:

______________________________________________________________________

11. Напишите преимущества и недостатки системы Start-Stop.

Преимущества: ________________________________________________________

____________________________________________________________________________________________________________________________________________

Недостатки: __________________________________________________________

____________________________________________________________________________________________________________________________________________

Тема 14. Выпускная система

1. Продолжите фразу:

Выпускная система автомобиля предназначена для __________________________

____________________________________________________________________________________________________________________________________________

2. Назовите составляющие выпускной системы:
