Рубка углов стен

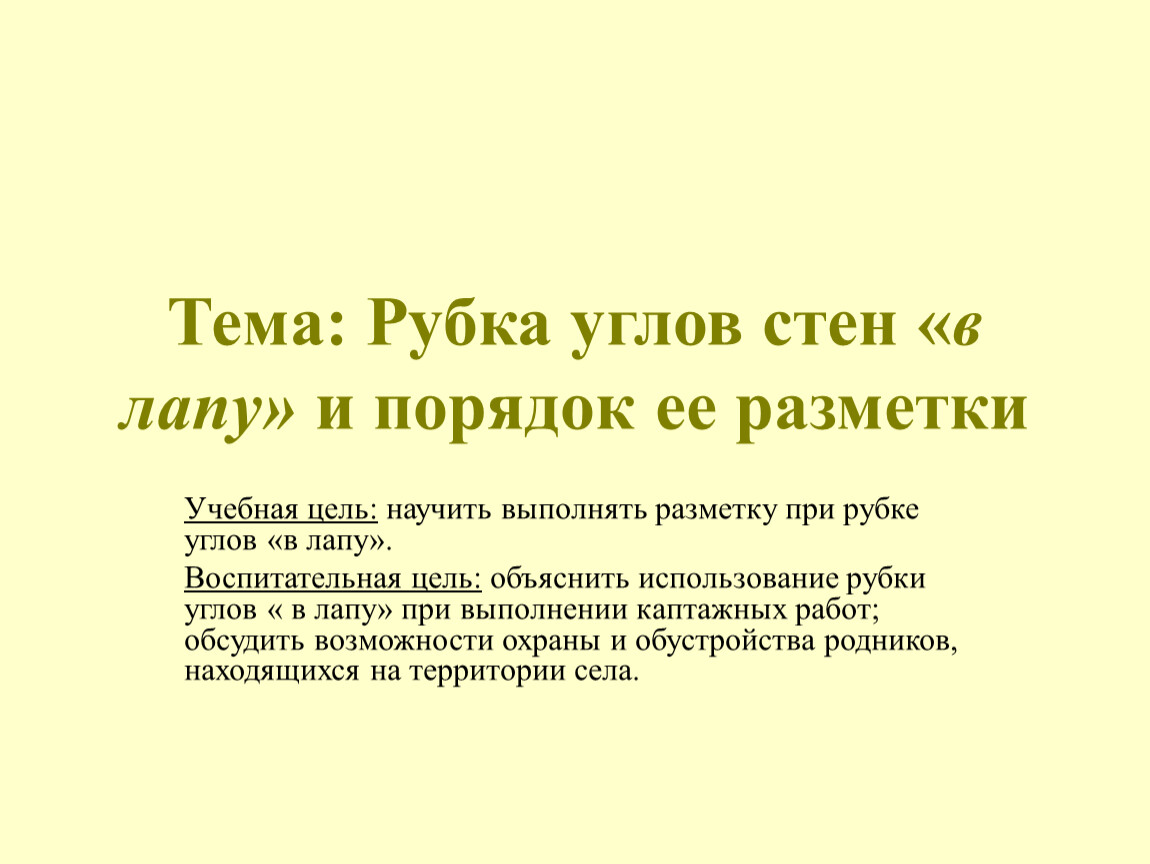

Учебная цель: научить выполнять разметку при рубке углов «в лапу».
Воспитательная цель: объяснить использование рубки углов « в лапу» при выполнении каптажных работ; обсудить возможности охраны и обустройства родников, находящихся на территории села.

2

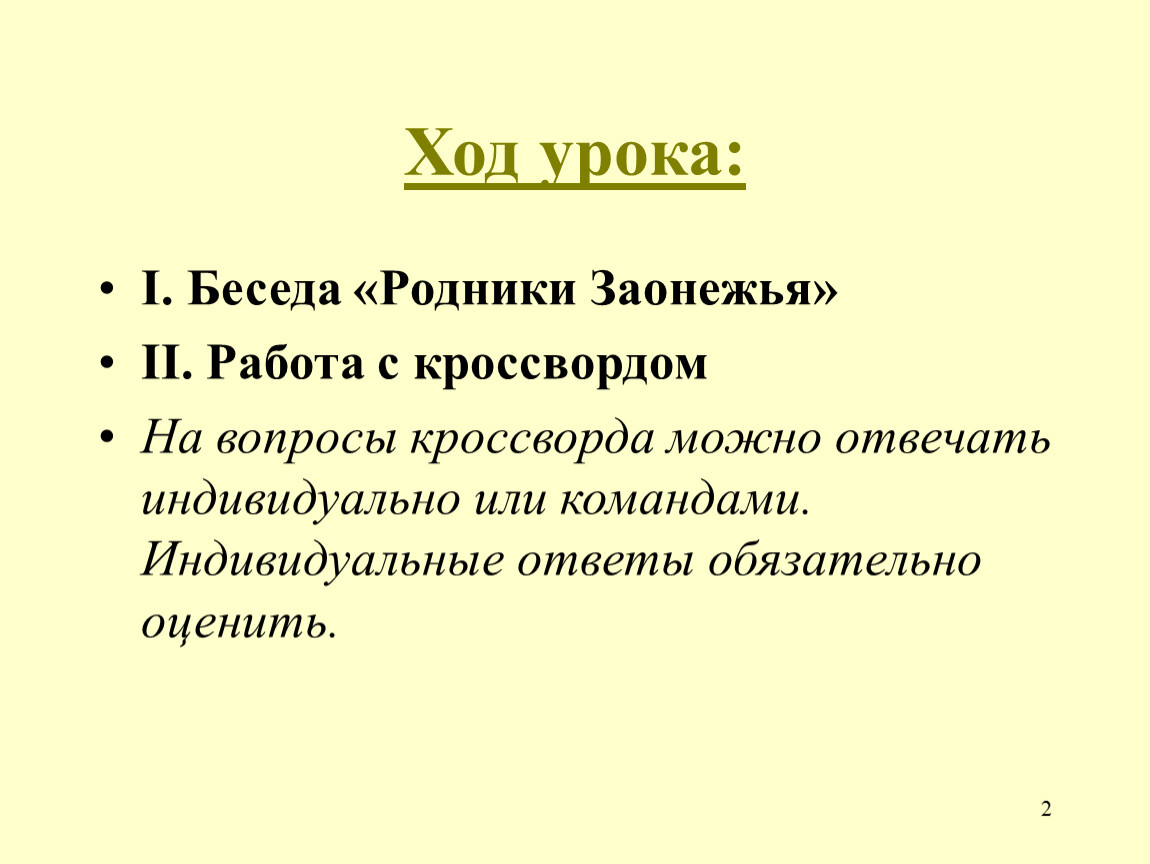

I. Беседа «Родники Заонежья»
II. Работа с кроссвордом
На вопросы кроссворда можно отвечать индивидуально или командами. Индивидуальные ответы обязательно оценить.

3

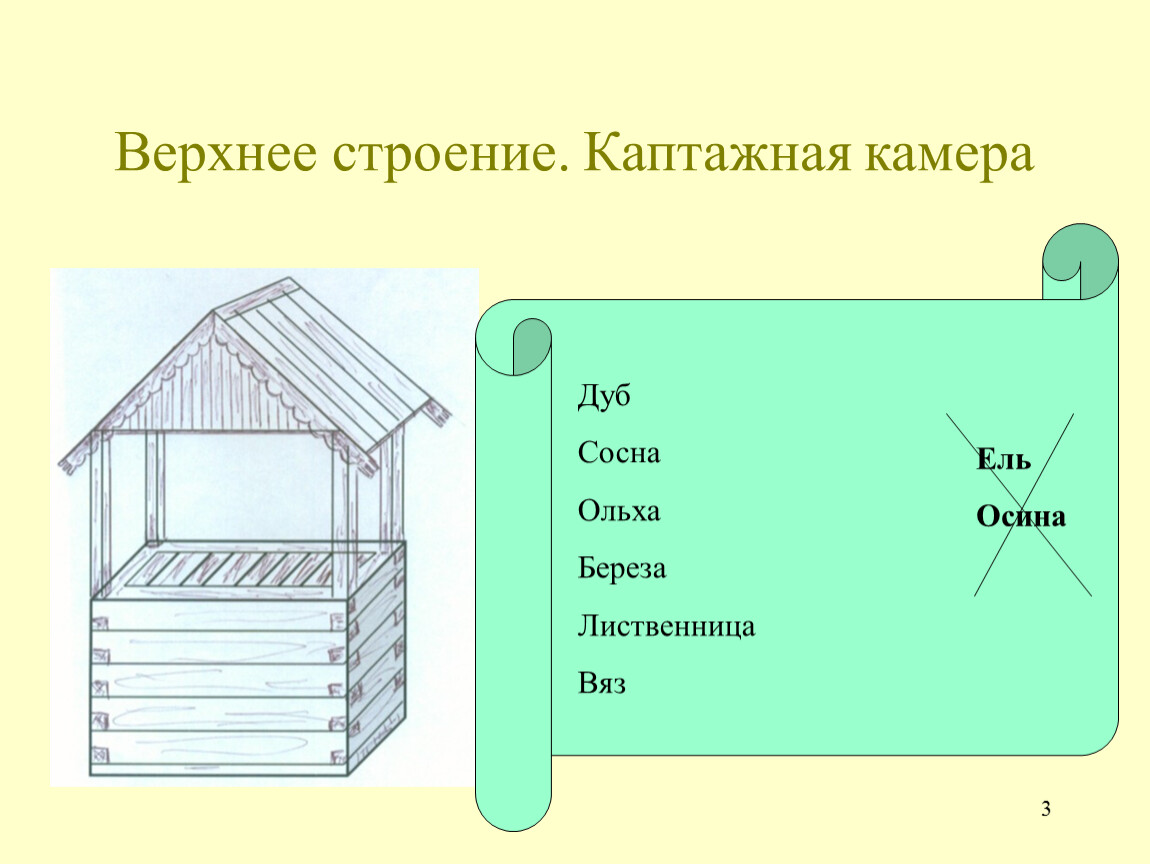

Верхнее строение. Каптажная камера

Дуб
Сосна
Ольха
Береза
Лиственница
Вяз

4

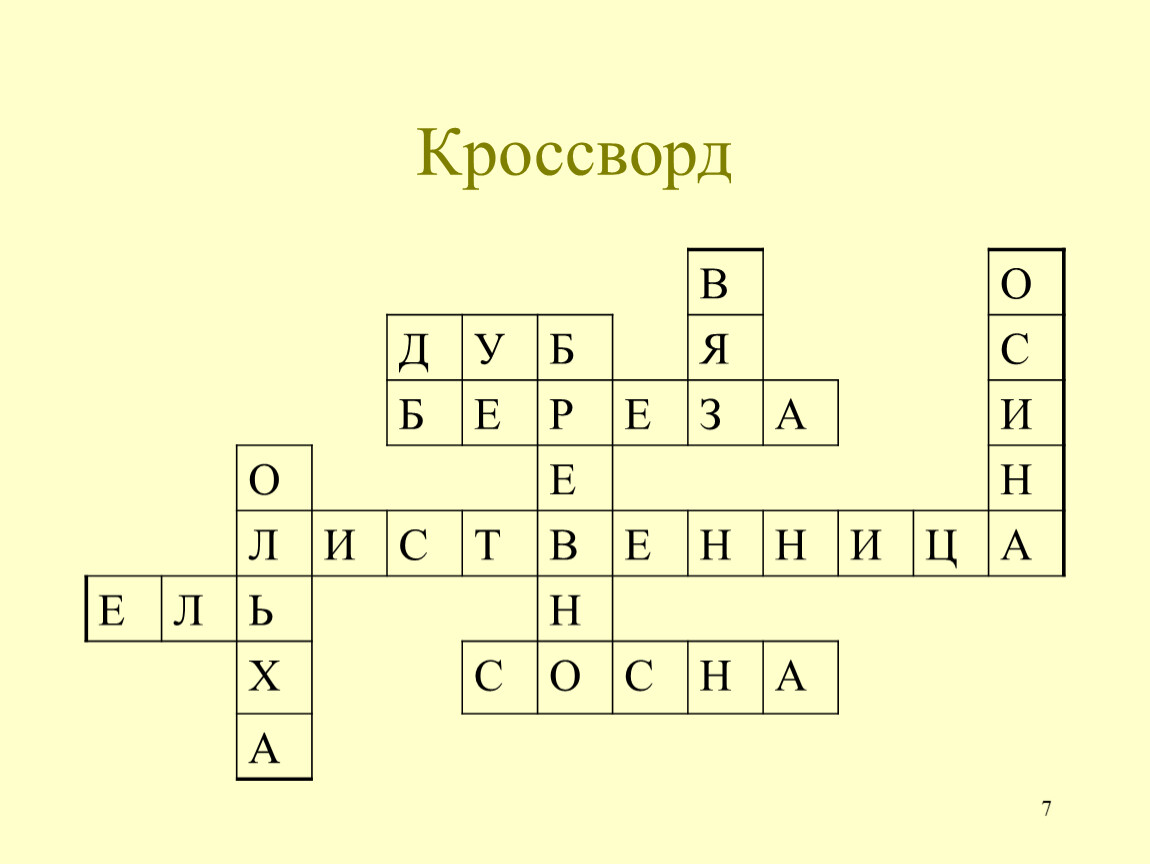

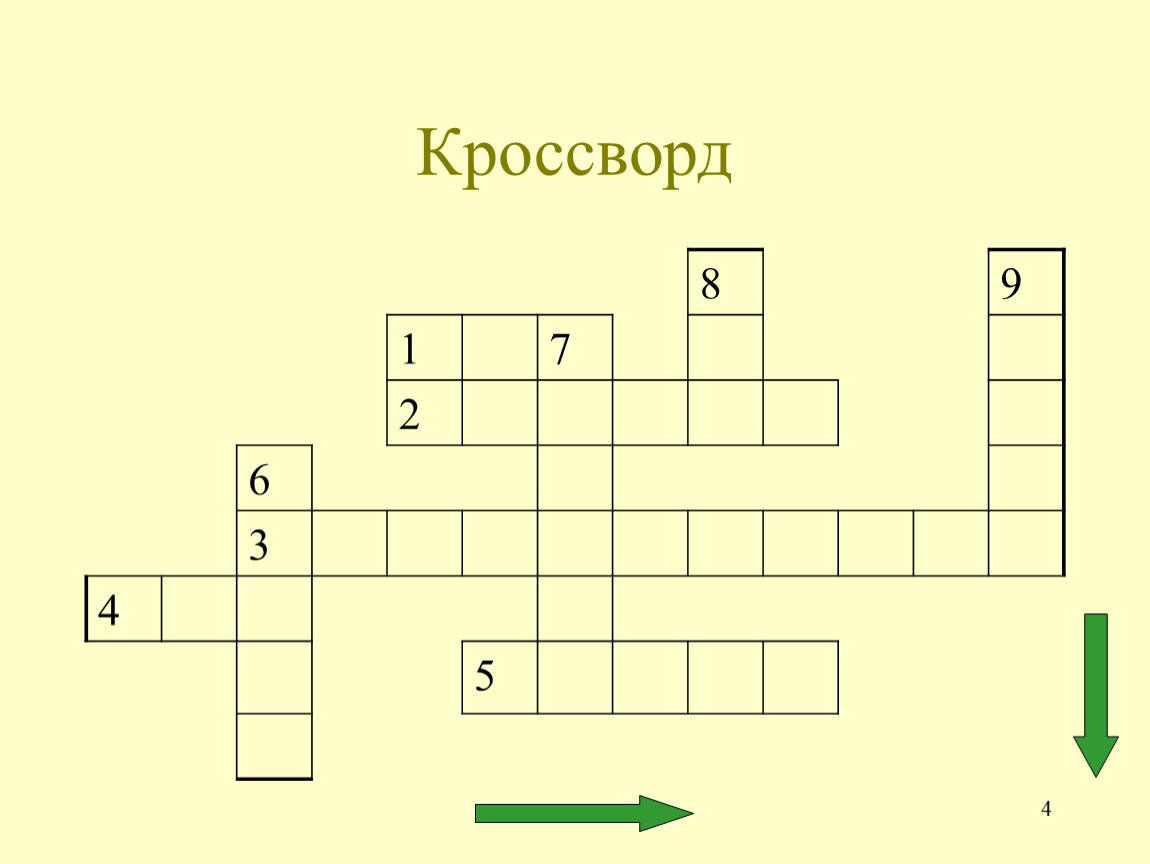

Кроссворд

5

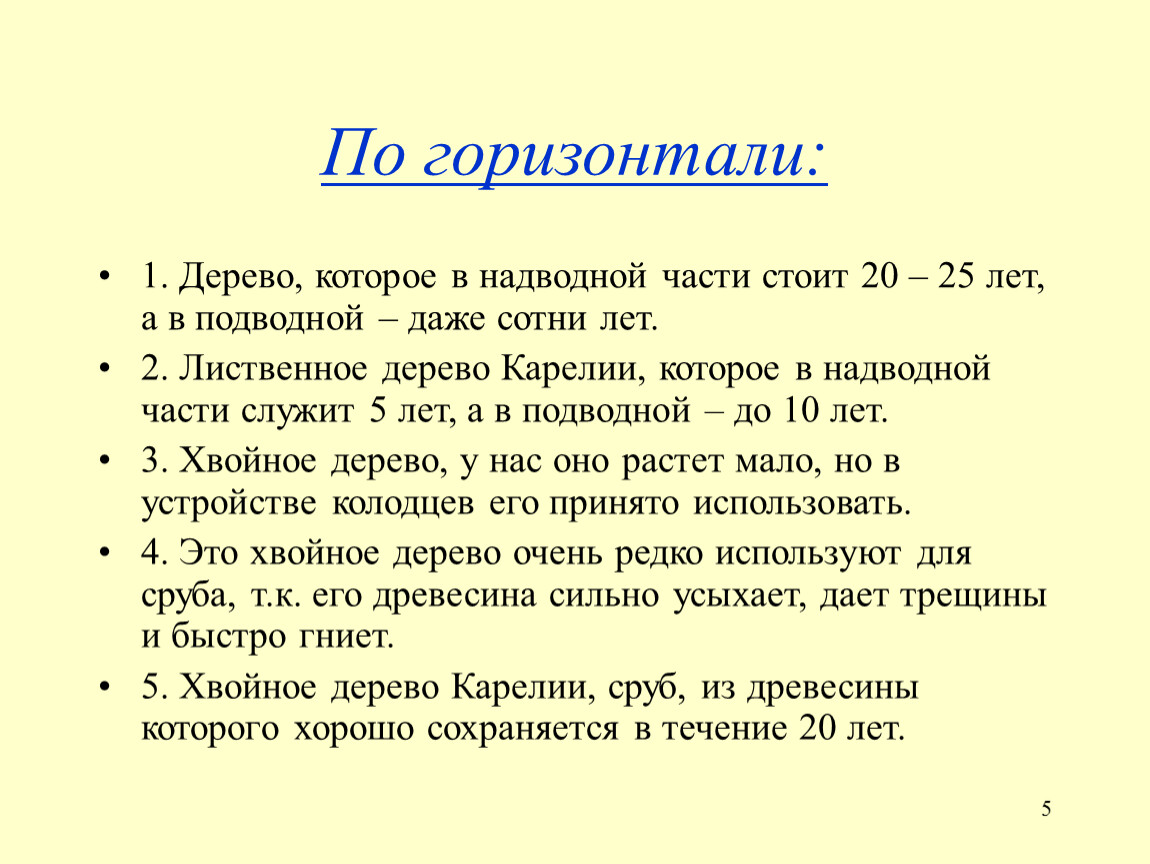

1. Дерево, которое в надводной части стоит 20 – 25 лет, а в подводной – даже сотни лет.
2. Лиственное дерево Карелии, которое в надводной части служит 5 лет, а в подводной – до 10 лет.
3. Хвойное дерево, у нас оно растет мало, но в устройстве колодцев его принято использовать.
4. Это хвойное дерево очень редко используют для сруба, т.к. его древесина сильно усыхает, дает трещины и быстро гниет.
5. Хвойное дерево Карелии, сруб, из древесины которого хорошо сохраняется в течение 20 лет.

6

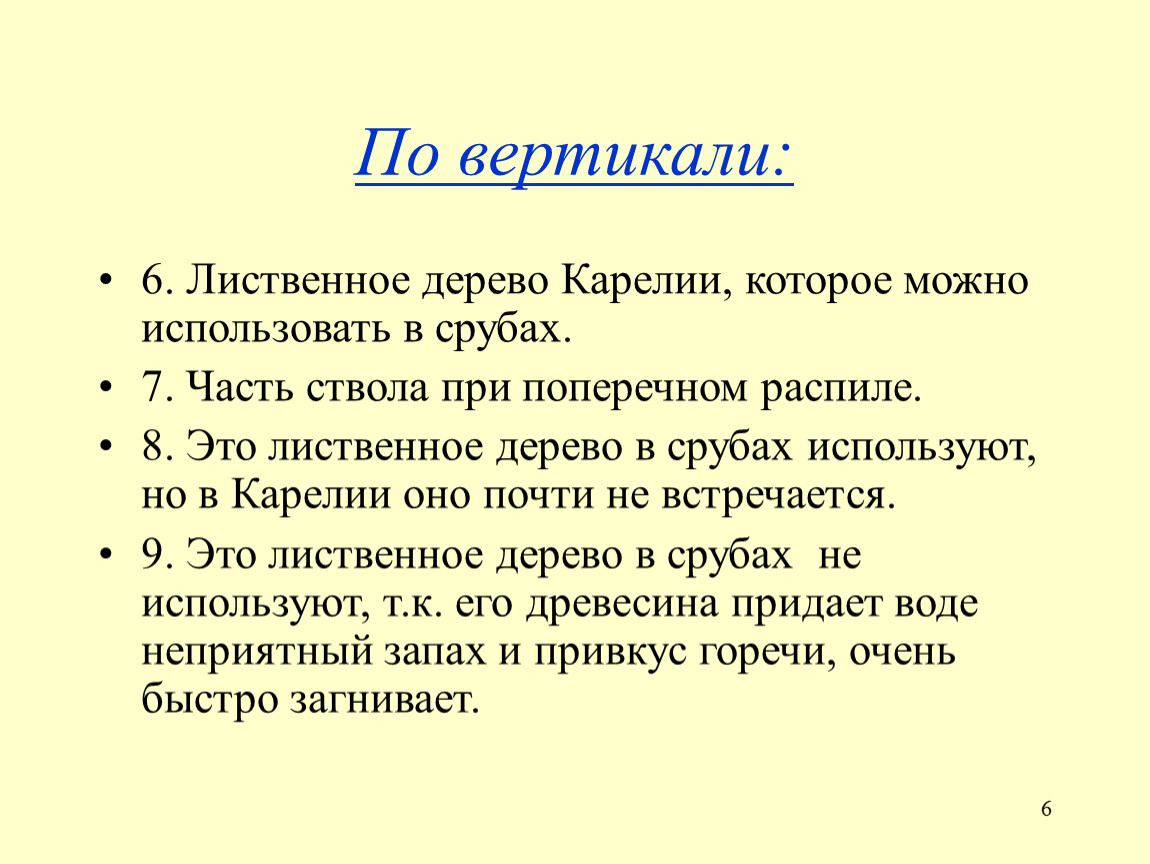

6. Лиственное дерево Карелии, которое можно использовать в срубах.
7. Часть ствола при поперечном распиле.
8. Это лиственное дерево в срубах используют, но в Карелии оно почти не встречается.
9. Это лиственное дерево в срубах не используют, т.к. его древесина придает воде неприятный запах и привкус горечи, очень быстро загнивает.

7

Кроссворд

8

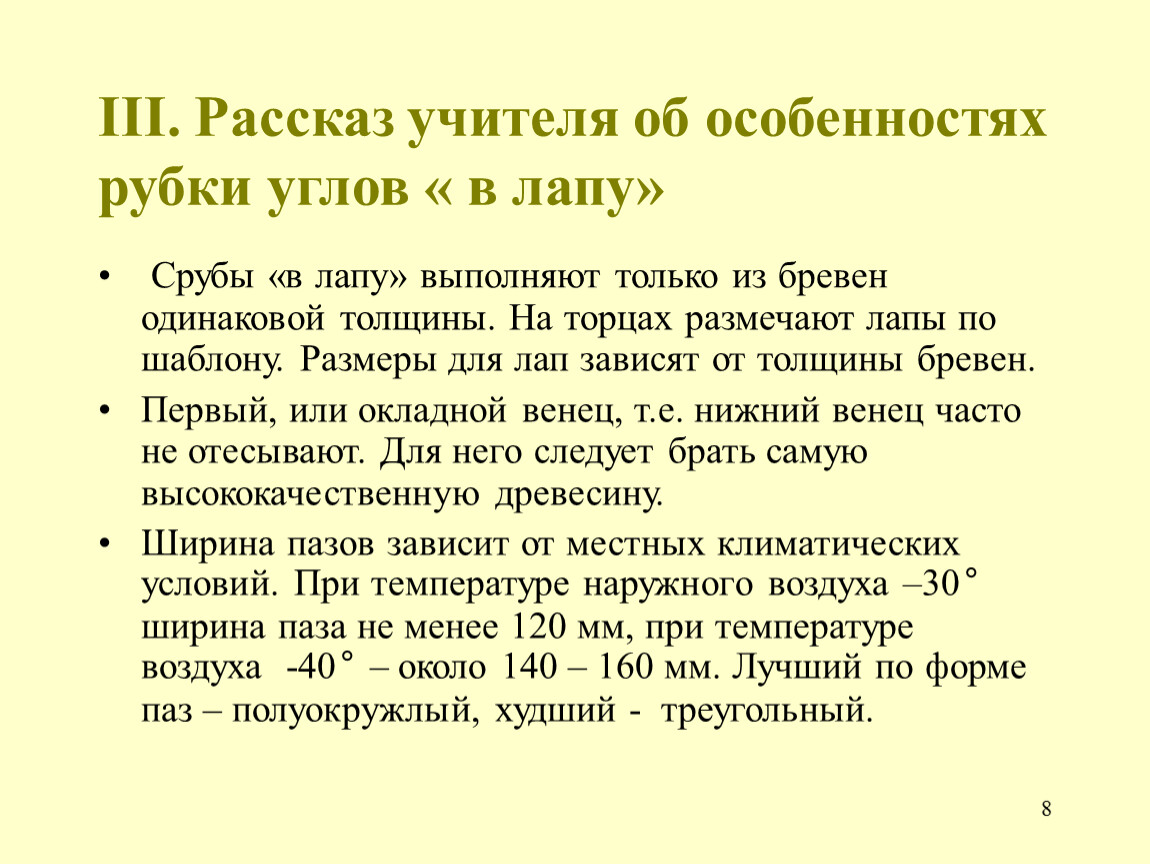

Срубы «в лапу» выполняют только из бревен одинаковой толщины. На торцах размечают лапы по шаблону. Размеры для лап зависят от толщины бревен.
Первый, или окладной венец, т.е. нижний венец часто не отесывают. Для него следует брать самую высококачественную древесину.
Ширина пазов зависит от местных климатических условий. При температуре наружного воздуха –30° ширина паза не менее 120 мм, при температуре воздуха -40° – около 140 – 160 мм. Лучший по форме паз – полуокружлый, худший - треугольный.

9

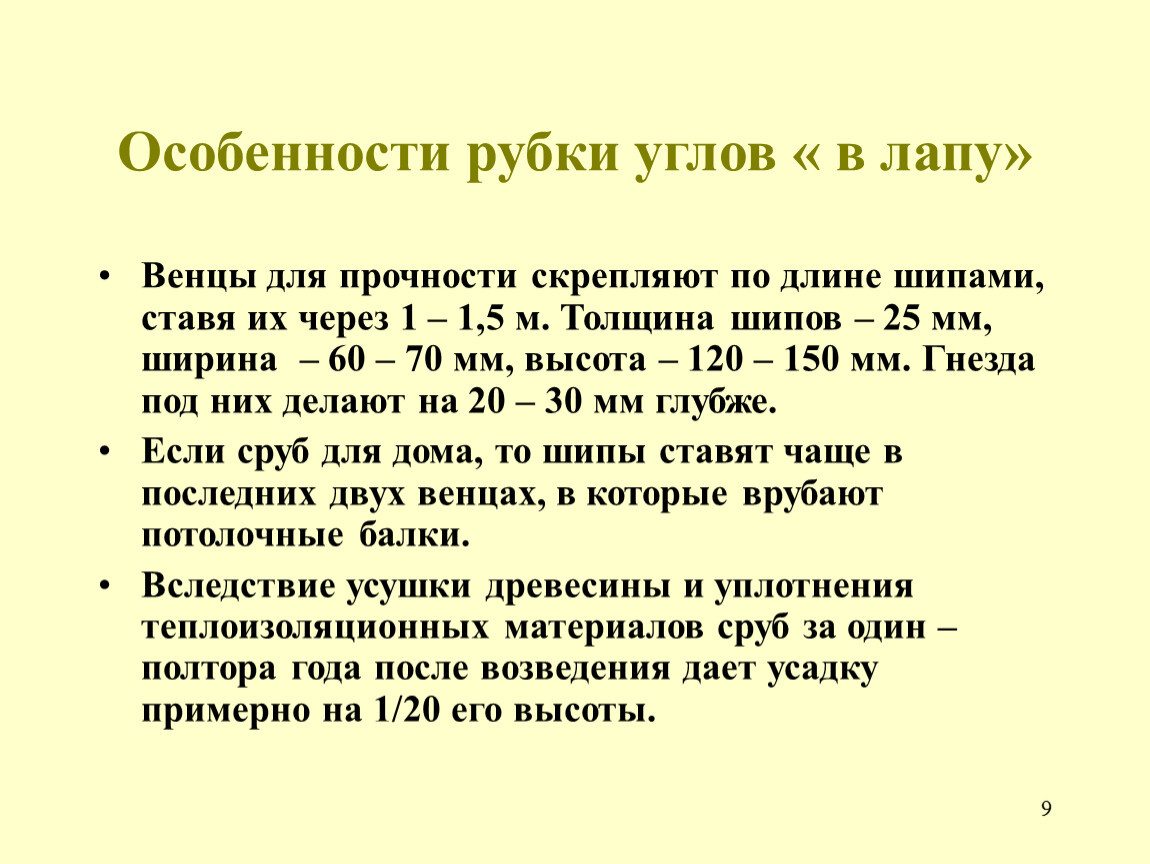

10

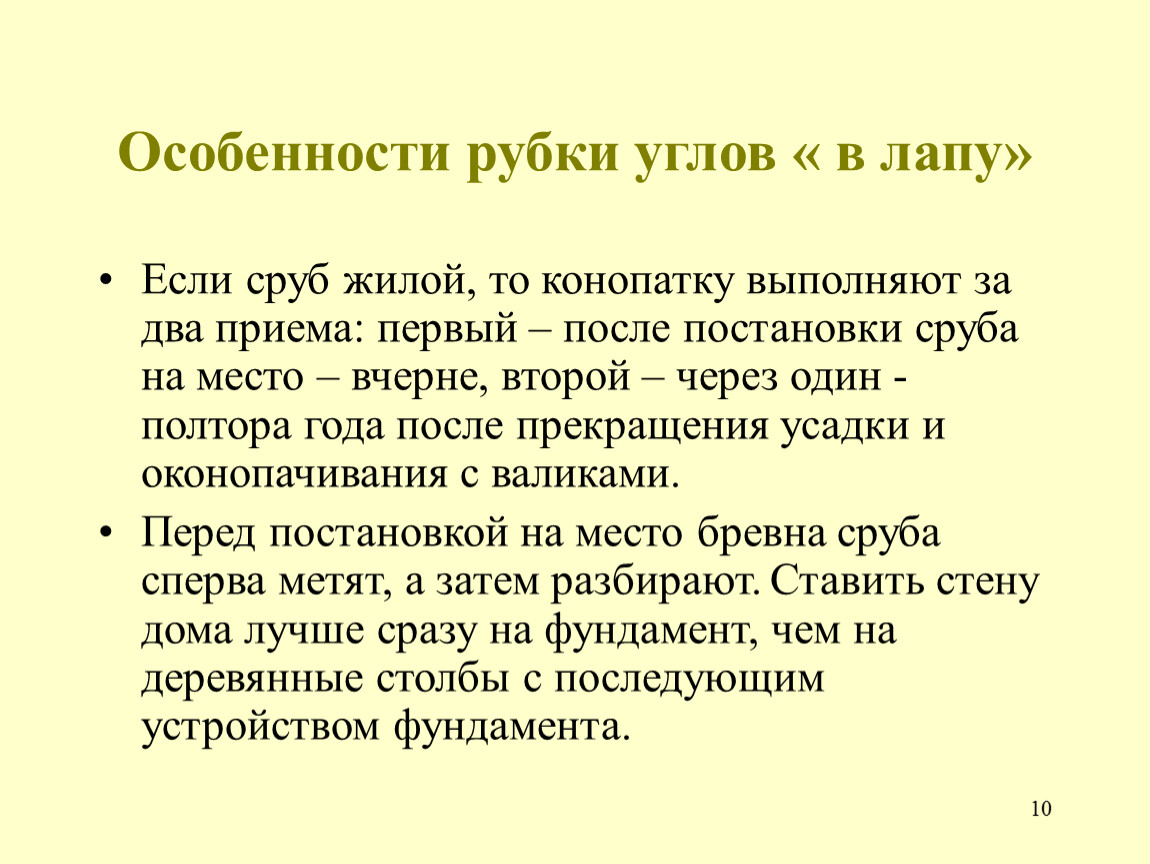

Если сруб жилой, то конопатку выполняют за два приема: первый – после постановки сруба на место – вчерне, второй – через один -полтора года после прекращения усадки и оконопачивания с валиками.
Перед постановкой на место бревна сруба сперва метят, а затем разбирают. Ставить стену дома лучше сразу на фундамент, чем на деревянные столбы с последующим устройством фундамента.

11

Рубка углов стен «в лапу» и порядок ее разметки.

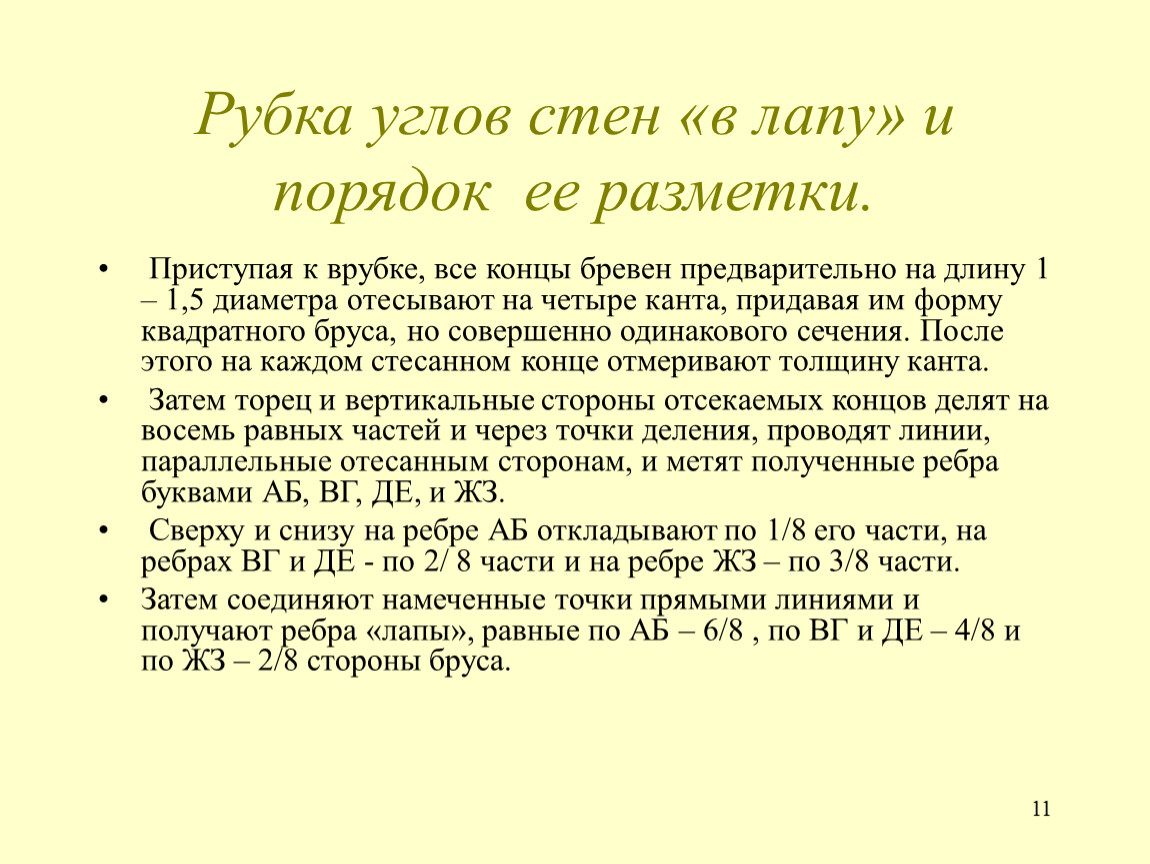

Приступая к врубке, все концы бревен предварительно на длину 1 – 1,5 диаметра отесывают на четыре канта, придавая им форму квадратного бруса, но совершенно одинакового сечения. После этого на каждом стесанном конце отмеривают толщину канта.
Затем торец и вертикальные стороны отсекаемых концов делят на восемь равных частей и через точки деления, проводят линии, параллельные отесанным сторонам, и метят полученные ребра буквами АБ, ВГ, ДЕ, и ЖЗ.
Сверху и снизу на ребре АБ откладывают по 1/8 его части, на ребрах ВГ и ДЕ - по 2/ 8 части и на ребре ЖЗ – по 3/8 части.
Затем соединяют намеченные точки прямыми линиями и получают ребра «лапы», равные по АБ – 6/8 , по ВГ и ДЕ – 4/8 и по ЖЗ – 2/8 стороны бруса.

12

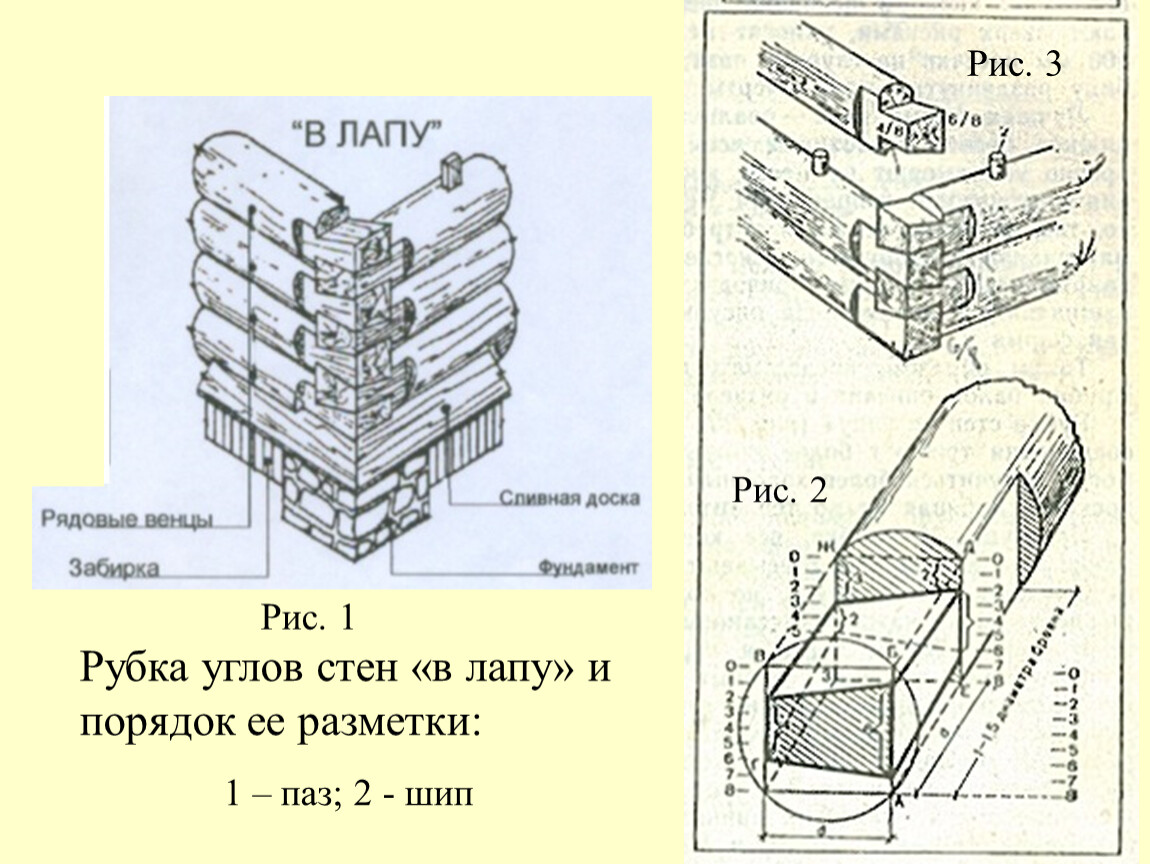

Рубка углов стен «в лапу» и порядок ее разметки:
1 – паз; 2 - шип

Рис. 1

Рис. 2

Рис. 3

13

Рубка углов стен «в лапу» и порядок ее разметки.

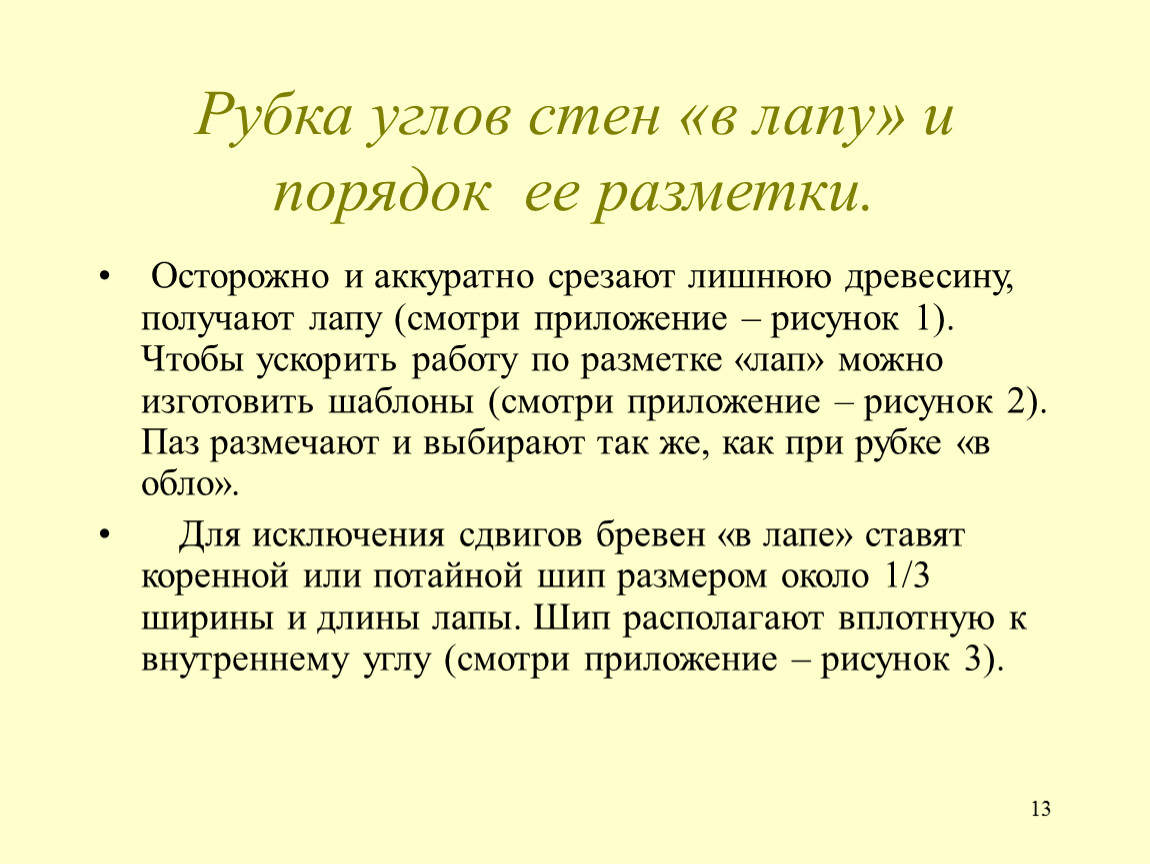

Осторожно и аккуратно срезают лишнюю древесину, получают лапу (смотри приложение – рисунок 1). Чтобы ускорить работу по разметке «лап» можно изготовить шаблоны (смотри приложение – рисунок 2). Паз размечают и выбирают так же, как при рубке «в обло».
Для исключения сдвигов бревен «в лапе» ставят коренной или потайной шип размером около 1/3 ширины и длины лапы. Шип располагают вплотную к внутреннему углу (смотри приложение – рисунок 3).

14

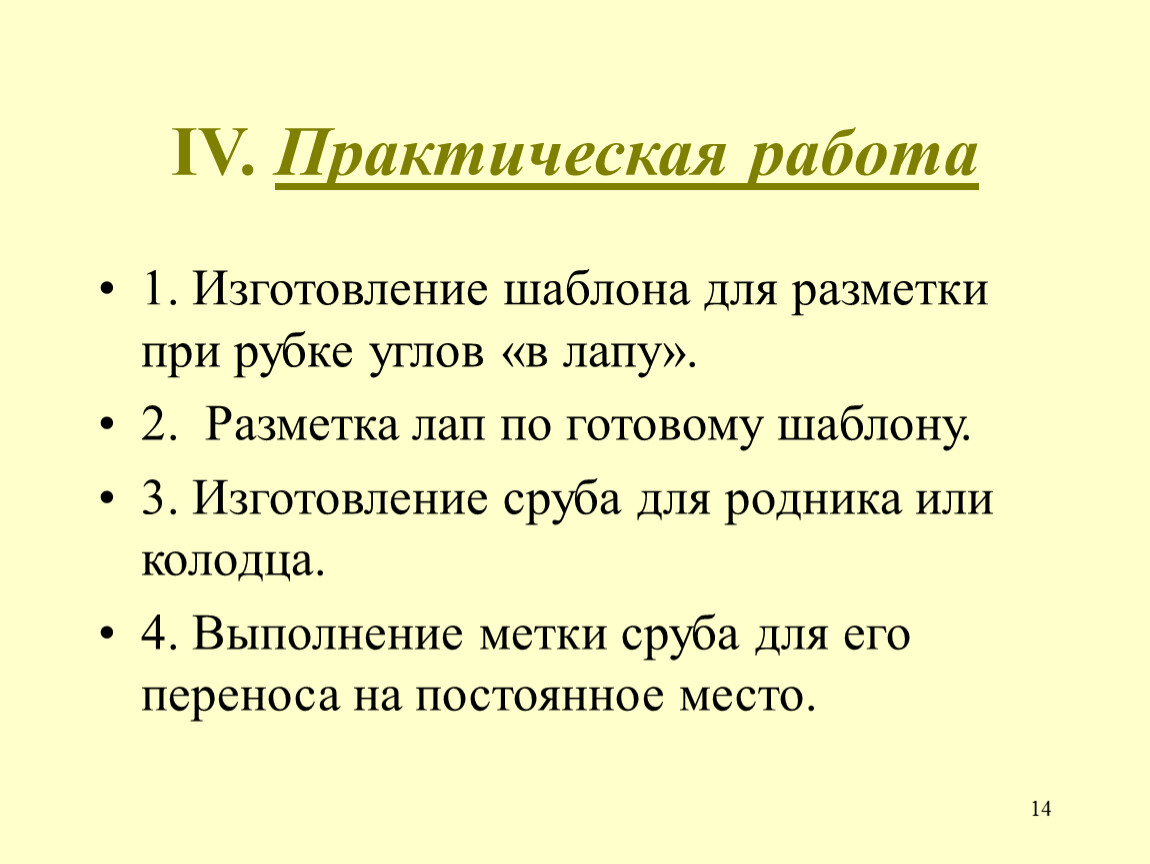

1. Изготовление шаблона для разметки при рубке углов «в лапу».
2. Разметка лап по готовому шаблону.
3. Изготовление сруба для родника или колодца.
4. Выполнение метки сруба для его переноса на постоянное место.

15

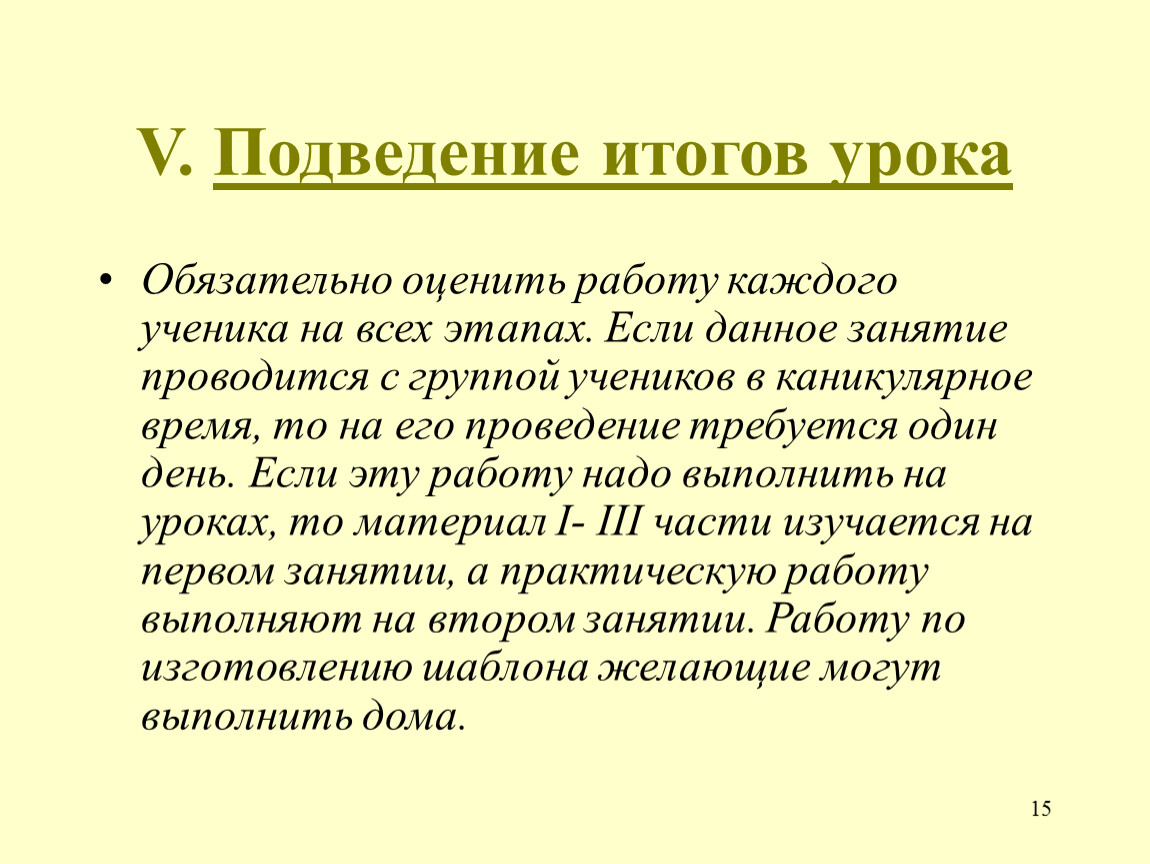

V. Подведение итогов урока

16

1. Беседа «Родники Заонежья».
2.Таблица «Рубка углов стен «в лапу» и порядок ее разметки».
3. Таблица «Рубка углов стен «в лапу» с коренным шипом».
4. Таблица «Верхнее строение. Каптажная камера».
5. Шаблоны и чертежные инструменты.
6. Материал для срубов, инструменты для рубки углов.
7. Кроссворды.
Урок проводится с учащимися 8 класса.
Учитель ОУ «Великогубская СОШ» Александр Васильевич Шильников
