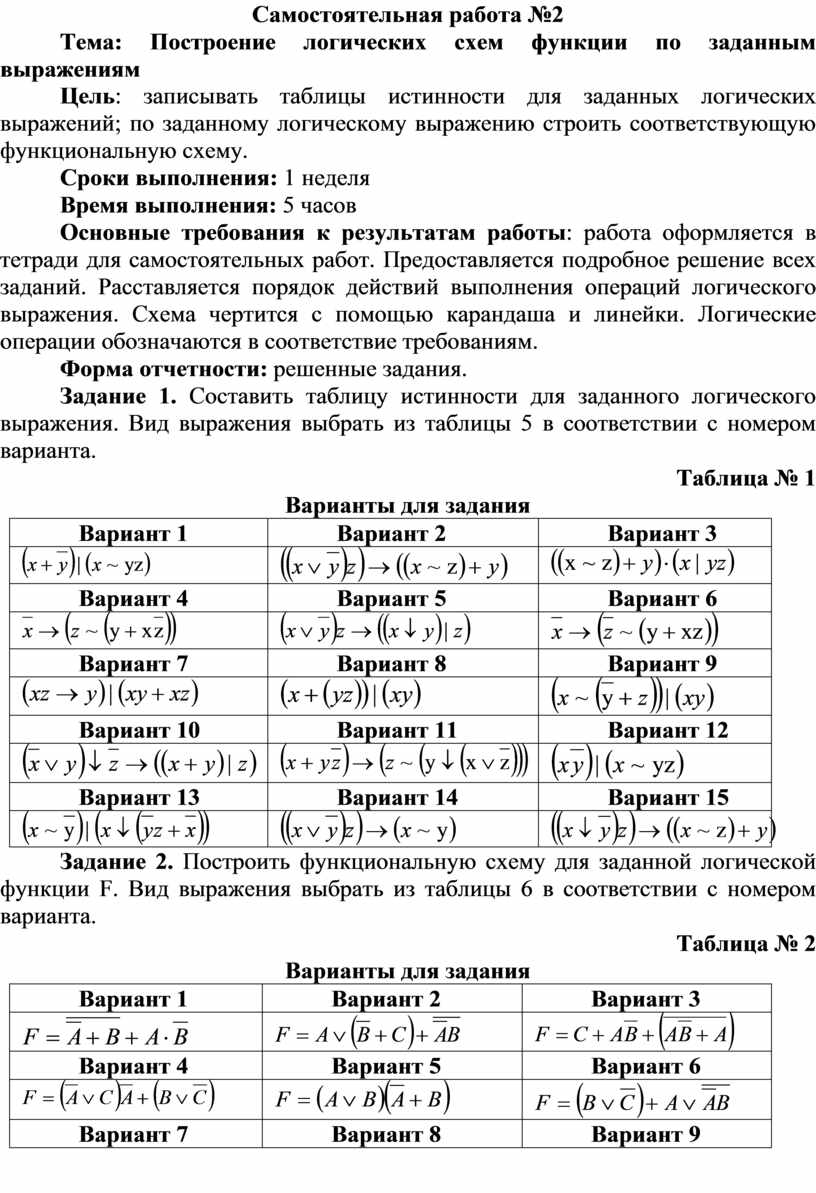

Тема: Построение логических схем функции по заданным выражениям
Цель: записывать таблицы истинности для заданных логических выражений; по заданному логическому выражению строить соответствующую функциональную схему.
Сроки выполнения: 1 неделя
Время выполнения: 5 часов
Основные требования к результатам работы: работа оформляется в тетради для самостоятельных работ. Предоставляется подробное решение всех заданий. Расставляется порядок действий выполнения операций логического выражения. Схема чертится с помощью карандаша и линейки. Логические операции обозначаются в соответствие требованиям.
Форма отчетности: решенные задания.
Задание 1. Составить таблицу истинности для заданного логического выражения. Вид выражения выбрать из таблицы 5 в соответствии с номером варианта.
Таблица № 5
Варианты для задания
|
Вариант 1 |
Вариант 2 |
Вариант 3 |
|
|
|
|
|
Вариант 4 |
Вариант 5 |
Вариант 6 |
|
|
|
|
|
Вариант 7 |
Вариант 8 |
Вариант 9 |
|
|
|
|
|
Вариант 10 |
Вариант 11 |
Вариант 12 |
|
|
|
|
|
Вариант 13 |
Вариант 14 |
Вариант 15 |
|
|
|
|

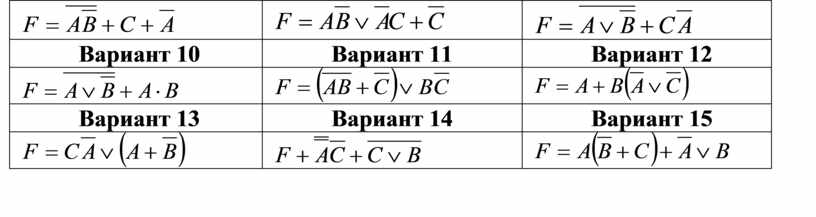

Задание 2. Построить функциональную схему для заданной логической функции F. Вид выражения выбрать из таблицы 6 в соответствии с номером варианта.
Таблица № 6
Варианты для задания
|
Вариант 1 |
Вариант 2 |
Вариант 3 |
|
|
|
|
|
Вариант 4 |
Вариант 5 |
Вариант 6 |
|
|
|
|
|
Вариант 7 |
Вариант 8 |
Вариант 9 |
|
|
|
|
|
Вариант 10 |
Вариант 11 |
Вариант 12 |
|
|
|
|
|
Вариант 13 |
Вариант 14 |
Вариант 15 |
|
|
|
|
