ЛАБОРАТОРНАЯ РАБОТА № 3

Тема:         Системный блок

Цели:         Закрепить знания о типах  корпусов системных блоков.

Познакомиться с  принципом расположения и подключения устройств системного блока форм - фактора АТХ.

Познакомиться с принципом подключения компонентов системного блока к блоку питания и системной плате.

Задачи:

-       изучить тип корпуса системного блока;

-       изучить на какие субблоки делятся  устройства системного блока;

-       сформировать умения демонтажа устройств системного блока;

-       сформировать знания об алгоритме сборки (разборки) системного блока.

Вид работы:       групповой

Время выполнения:   2 часа

Оборудование:  корпус системного блока      - 1 шт.

                            системная плата                     - 1 шт.

                            жесткий диск                          - 1 шт.

                            DVD – привод                       - 1 шт.

                            шлейф                                     - 1шт.

                            набор отверток                      - 1.

Теоретический материал:

         По своей конструкции большинство ПК являются модульными, допуская добавление или замену образующих систему модулей, чтобы она могла выполнять специфические функции.

         Системный блок (СБ) является основной частью микропроцессорной системы и служит фундаментом архитектуры любой системы ПК.

         Компоненты, установленные внутри СБ, можно разделить на четыре отдельных субблока: питания, дисководы, системную плату и дополнительные платы адаптеров. Типовой системный блок содержит единый источник питания, который преобразует напряжение промышленной электросети в различные напряжения, необходимые для работы блоков системы. Чтобы система удовлетворяла,  стандартным требованиям хранения информации, в ней устанавливается, как минимум, один жесткий диск и один DVD – дисков.

         Вертикальные корпуса, в которых системная плата располагается на вертикальной стенке, носят следующие названия: Mini Tower, Middle Tower, Midi Tower и Big Tower. Самый большой корпус, Big Tower, специально разрабатывается для серверов, а остальные имеют универсальное применение. Для корпусов, выполненных в виде настольной конструкции (горизонтальное расположение), используются названия: Mini Desktop, Desktop и Full Desktop, из которых последний в настоящее время уже не встречается.

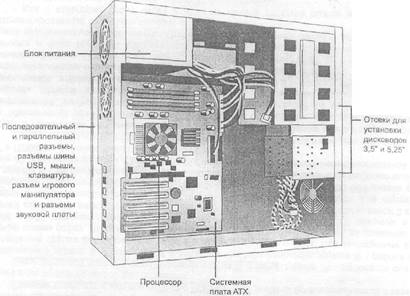

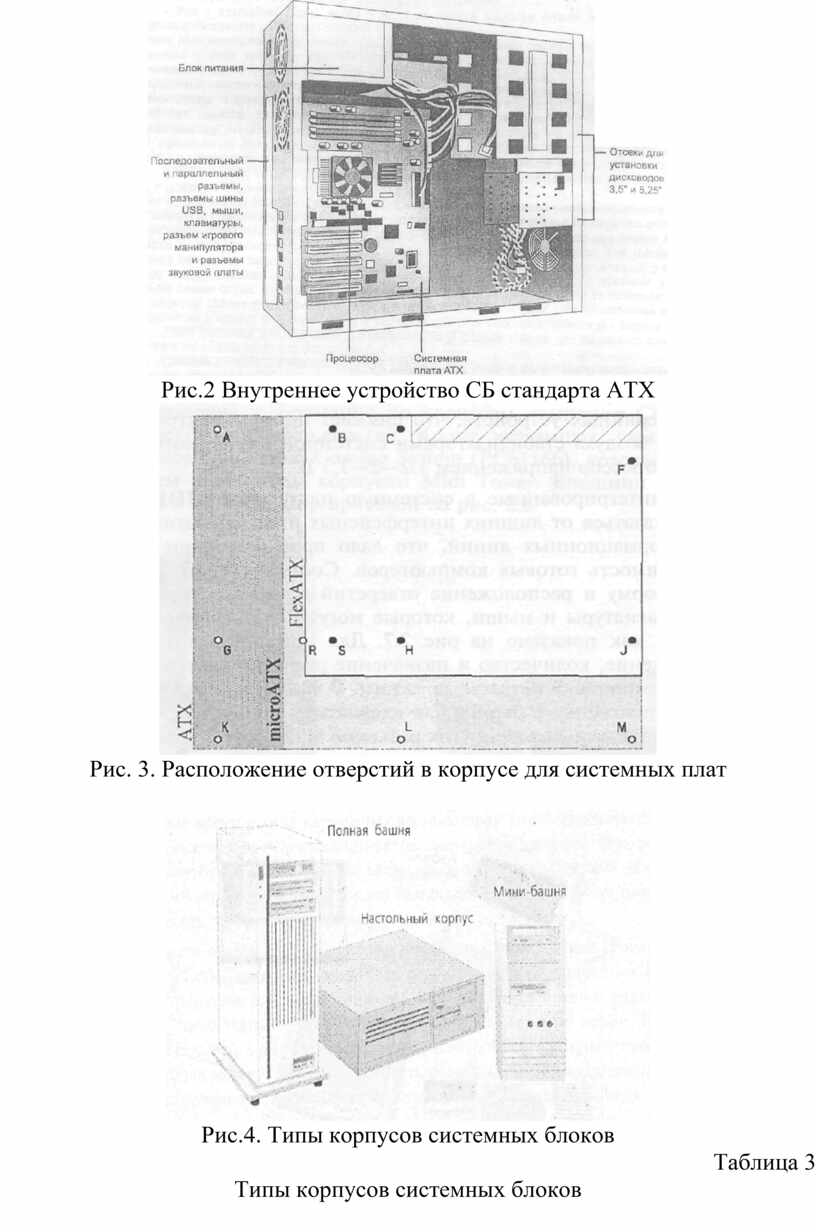

Рис.2 Внутреннее устройство СБ стандарта АТХ

Рис. 3. Расположение отверстий в корпусе для системных плат

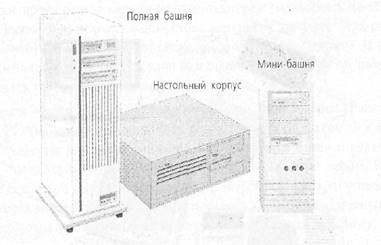

Рис.4. Типы корпусов системных блоков

Таблица 3

Типы корпусов системных блоков

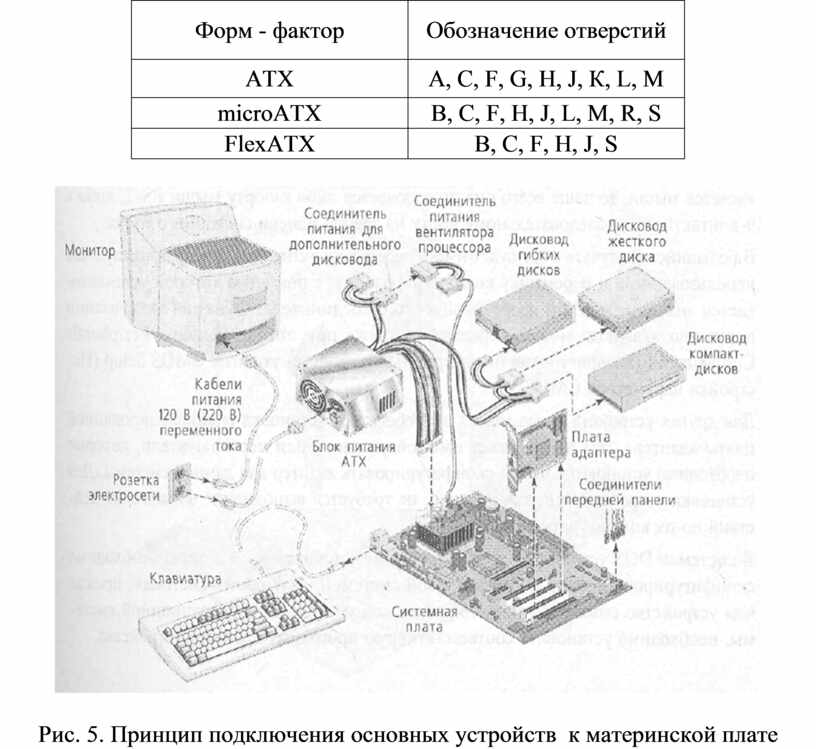

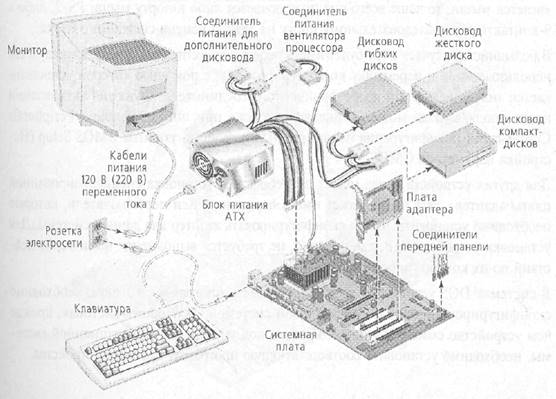

Рис. 5. Принцип подключения основных устройств  к материнской плате

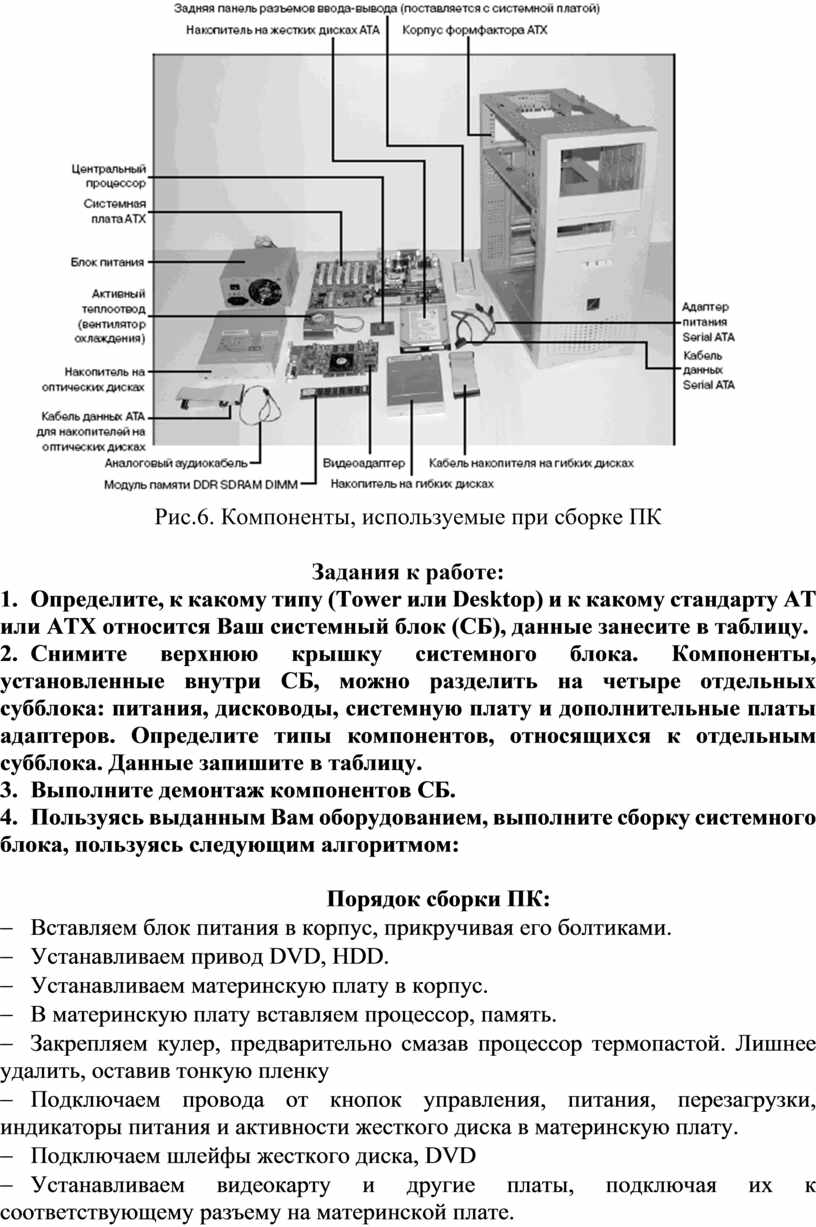

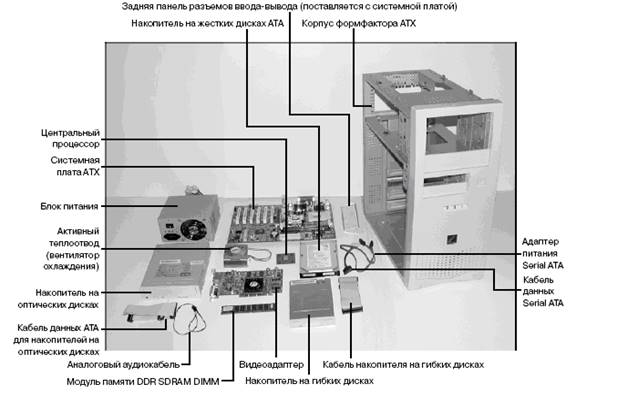

Рис.6. Компоненты, используемые при сборке ПК

Задания к работе:

1.     Определите, к какому типу (Tower или Desktop) и к какому стандарту АТ или АТХ относится Ваш системный блок (СБ), данные занесите в таблицу.

2.     Снимите верхнюю крышку системного блока. Компоненты, установленные внутри СБ, можно разделить на четыре отдельных субблока: питания, дисководы, системную плату и дополнительные платы адаптеров. Определите типы компонентов, относящихся к отдельным субблока. Данные запишите в таблицу.

3.     Выполните демонтаж компонентов СБ.

4.     Пользуясь выданным Вам оборудованием, выполните сборку системного блока, пользуясь следующим алгоритмом:

Порядок сборки ПК:

-       Вставляем блок питания в корпус, прикручивая его болтиками.

-       Устанавливаем привод DVD, HDD.

-       Устанавливаем материнскую плату в корпус.

-       В материнскую плату вставляем процессор, память.

-       Закрепляем кулер, предварительно смазав процессор термопастой. Лишнее удалить, оставив тонкую пленку

-       Подключаем провода от кнопок управления, питания, перезагрузки, индикаторы питания и активности жесткого диска в материнскую плату.

-       Подключаем шлейфы жесткого диска, DVD

-       Устанавливаем видеокарту и другие платы, подключая их к соответствующему разъему на материнской плате.

-       Подключаем питание к материнской плате, устройства хранения информации (DVD, HDD.)

-       Если необходимо к видеокарте.

-       Подключаем фронтальный USB порт корпуса к материнской плате.

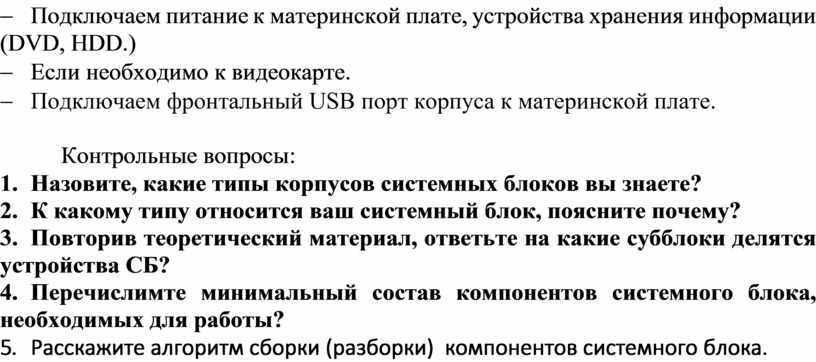

Контрольные вопросы:

1.     Назовите, какие типы корпусов системных блоков вы знаете?

2.     К какому типу относится ваш системный блок, поясните почему?

3.     Повторив теоретический материал, ответьте на какие субблоки делятся устройства СБ?

4.     Перечислимте минимальный состав компонентов системного блока, необходимых для работы?

5.     Расскажите алгоритм сборки (разборки)  компонентов системного блока.
