Структурная схема персонального компьютера Принцип построения материнской платы

Структурная схема персонального компьютера

Принцип построения материнской платы.

Структурная схема построения материнской платы.

Технические характеристики материнской платы.

Рисунок 1 Структурная схема ПК

Микропроцессор (МП) - центральный блок ПК, предназначенный для управления работой всех блоков машины и для выполнения арифметических и логических операций над информацией.

Микропроцессор выполняет следующие функции:

1.       чтение и дешифрацию команд из основной памяти (ОП);

2.       чтение данных из ОП и регистров адаптеров внешних устройств (ВУ);

3.       прием и обработку запросов и команд от адаптеров на обслуживание ВУ;

4.       обработку данных и их запись в ОП и регистры адаптеров ВУ;

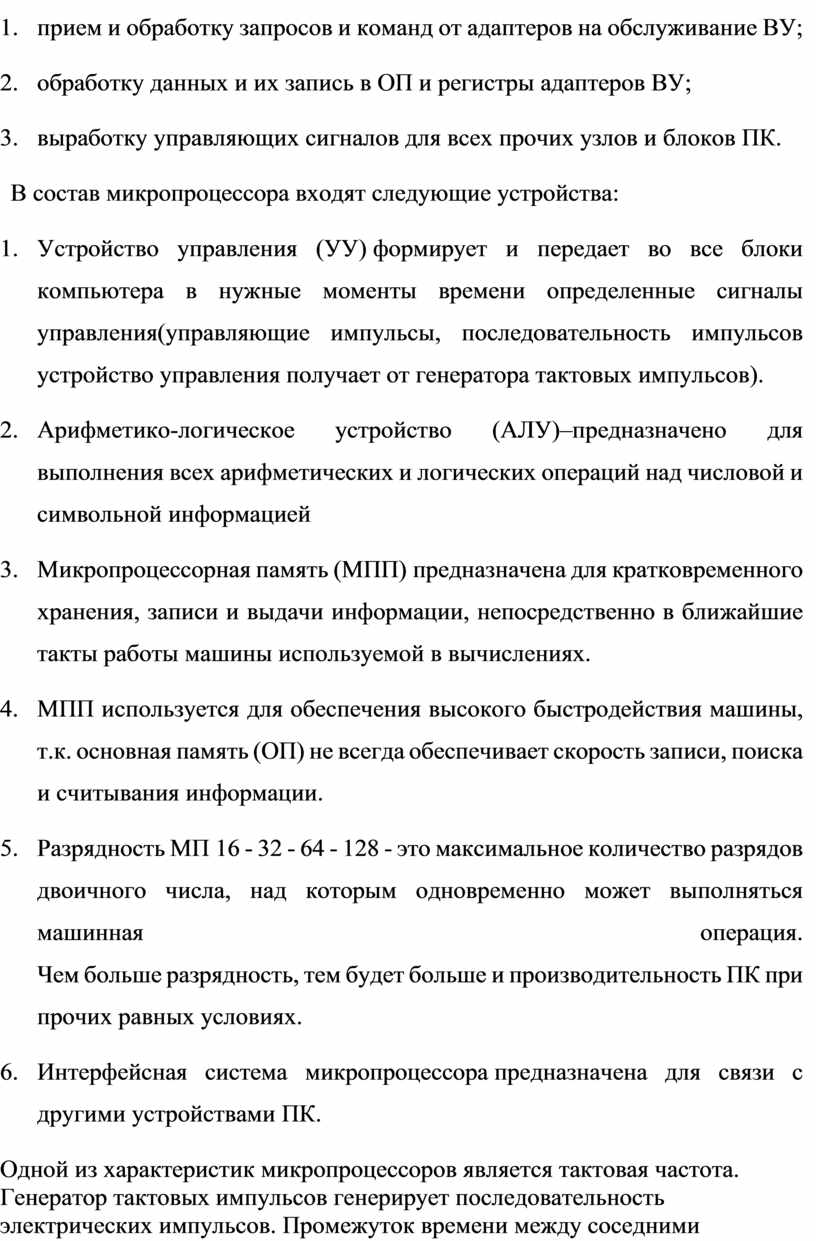

5.       выработку управляющих сигналов для всех прочих узлов и блоков ПК.

В состав микропроцессора входят следующие устройства:

1.       Устройство управления (УУ) формирует и передает во все блоки компьютера в нужные моменты времени определенные сигналы управления(управляющие импульсы, последовательность импульсов устройство управления получает от генератора тактовых импульсов).

2.       Арифметико-логическое устройство (АЛУ)–предназначено для выполнения всех арифметических и логических операций над числовой и символьной информацией

3.       Микропроцессорная память (МПП) предназначена для кратковременного хранения, записи и выдачи информации, непосредственно в ближайшие такты работы машины используемой в вычислениях.

4.       МПП используется для обеспечения высокого быстродействия машины, т.к. основная память (ОП) не всегда обеспечивает скорость записи, поиска и считывания информации.

5.       Разрядность МП 16 - 32 - 64 - 128 - это максимальное количество разрядов двоичного числа, над которым одновременно может выполняться машинная операция.
Чем больше разрядность, тем будет больше и производительность ПК при прочих равных условиях.

6.       Интерфейсная система микропроцессора предназначена для связи с другими устройствами ПК.

Одной из характеристик микропроцессоров является тактовая частота.
Генератор тактовых импульсов генерирует последовательность электрических импульсов. Промежуток времени между соседними импульсами определяет время одного такта работы машины, или просто, такт работы машины.

Тактовая частота - указывает, сколько элементарных операций (тактов) микропроцессор выполняет за одну секунду.

Измеряется в МГц : 100-266-366-400-500-750-1Г МГц

Основная память

Основная память (ОП) предназначена для хранения и оперативного обмена информацией с другими устройствами компьютера.

Функции памяти:

1.       приём информации от других устройств;

2.       запоминание информации;

3.       выдача информации по запросу в другие устройства машины.

ОПсодержит два вида запоминающих устройств ПЗУиОЗУ:

- ПЗУ– постоянное запоминающее устройство (ROM — Read Only Memory – память только для чтения);

ПЗУ предназначено для хранения постоянной программной и справочной информации (BIOS – Basic Input-Output System – базовая система ввода-вывода). В ПЗУ данные занесены при изготовлении

ПЗУ позволяет оперативно только считывать информацию, хранящуюся в нем (изменить информацию в ПЗУ нельзя).

 - ОЗУ – оперативное запоминающее устройство (RAM — Random Access Memory – память с произвольным доступом).

ОЗУпредназначено для опера­тивной записи, хранения и считывания информации (программ и дан­ных), непосредственно участвующей в информационно-вычислитель­ном процессе, выполняемом ПК в текущий период времени.

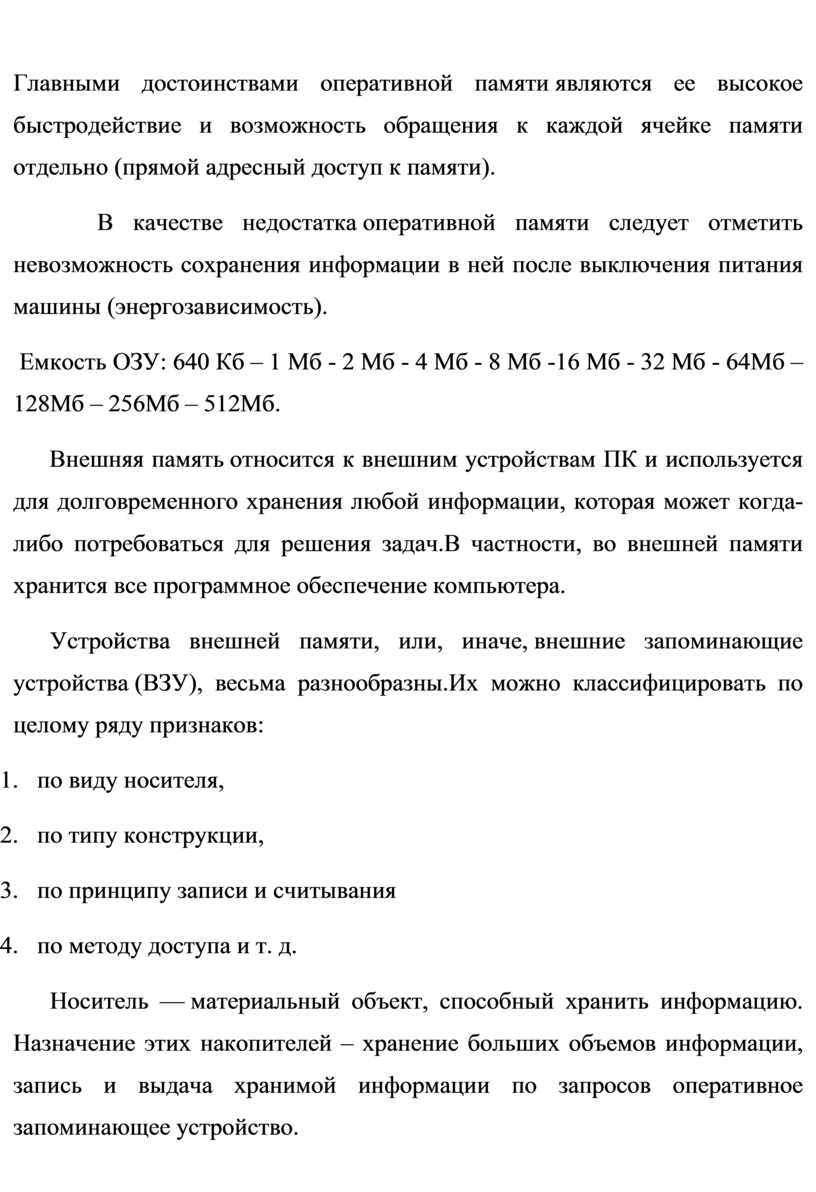

Главными достоинствами оперативной памяти являются ее высокое быстродействие и возможность обращения к каждой ячейке памяти отдельно (прямой адресный доступ к памяти).

     В качестве недостатка оперативной памяти следует отметить невозможность сохранения информации в ней после выключения питания машины (энергозависимость).

 Емкость ОЗУ: 640 Кб – 1 Мб - 2 Мб - 4 Мб - 8 Мб -16 Мб - 32 Мб - 64Мб – 128Мб – 256Мб – 512Мб.

     Внешняя память относится к внешним устройствам ПК и используется для долговременного хранения любой информации, которая может когда-либо потребоваться для решения задач.В частности, во внешней памяти хранится все программное обеспечение компьютера.

Устройства внешней памяти, или, иначе, внешние запоминающие устройства (ВЗУ), весьма разнообразны.Их можно классифицировать по целому ряду признаков:

4.       по виду носителя,

5.       по типу конструкции,

6.       по принципу записи и считывания

7.       по методу доступа и т. д.

Носитель — материальный объект, способный хранить информацию. Назначение этих накопителей – хранение больших объемов информации, запись и выдача хранимой информации по запросов оперативное запоминающее устройство.
