Сверление на станке.

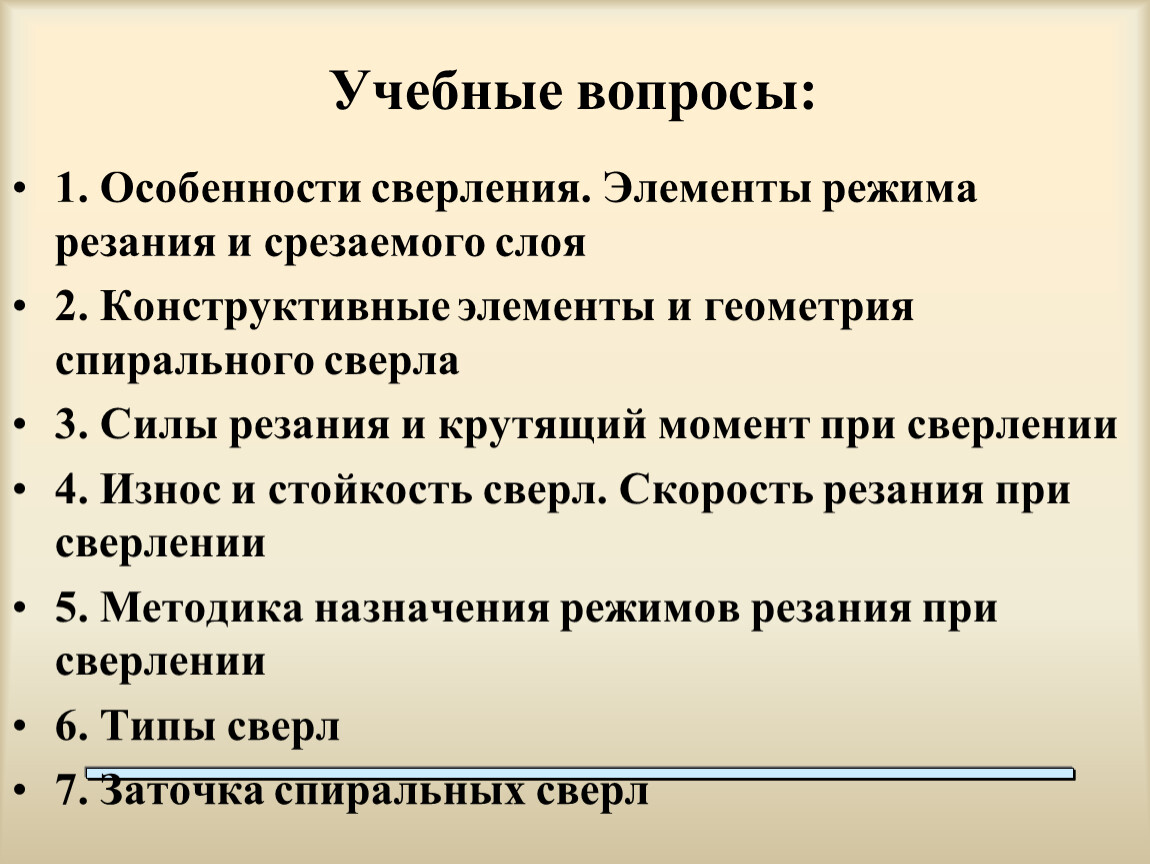

Учебные вопросы:

1. Особенности сверления. Элементы режима резания и срезаемого слоя
2. Конструктивные элементы и геометрия спирального сверла
3. Силы резания и крутящий момент при сверлении
4. Износ и стойкость сверл. Скорость резания при сверлении
5. Методика назначения режимов резания при сверлении
6. Типы сверл
7. Заточка спиральных сверл

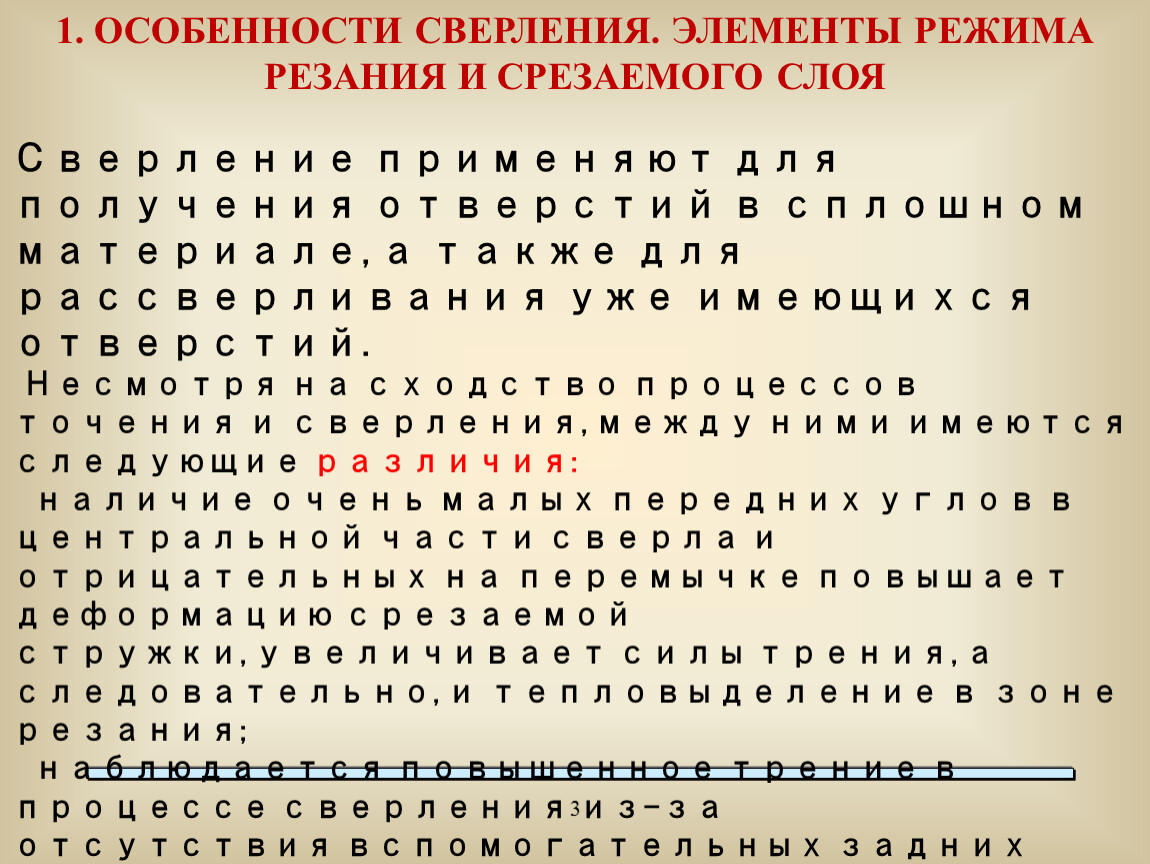

1. ОСОБЕННОСТИ СВЕРЛЕНИЯ. ЭЛЕМЕНТЫ РЕЖИМА РЕЗАНИЯ И СРЕЗАЕМОГО СЛОЯ

Сверление применяют для получения отверстий в сплошном материале, а также для рассверливания уже имеющихся отверстий.
Несмотря на сходство процессов точения и сверления, между ними имеются следующие различия:
наличие очень малых передних углов в центральной части сверла и отрицательных на перемычке повышает деформацию срезаемойстружки, увеличивает силы трения, а следовательно, и тепловыделение в зоне резания;
наблюдается повышенное трение в процессе сверления из-заотсутствия вспомогательных задних углов на ленточках;
сверло в процессе резания находится в постоянном длительномконтакте со стружкой и обработанной поверхностью; ухудшены условия отвода стружки; выходящая из отверстия стружка затрудняет проникновение СОЖ в зону резания и отвод теплоты;
различие скоростей резания для точек главных режущих кромок в процессе сверления усложняет процесс деформации стружки и ее схода по передней поверхности РИ.

продолжение 1 вопроса

Главное движение при сверлении осуществляется из-за вращения сверла и реже — детали, а движение подачи — перемещением сверла или детали вдоль оси РИ (рис. 6.29).

Рис. 6.29. Элементы режима резания и срезаемого слоя при сверлении

Скорость резания при сверлении
где D — диаметр сверла; п — частота вращения сверла.
Подача — величина перемещения сверла
вдоль оси за один его оборот (Sо, мм/об).
Минутная подача (мм/мин)

Глубина резания (мм),
а при рассверливании предварительно
полученного отверстия диаметром d
Толщину и ширину среза (мм) при сверлении определяют без учета перемычки по формулам:

Площадь поперечного сечения среза (мм2),
приходящаяся на одну режущую кромку,
