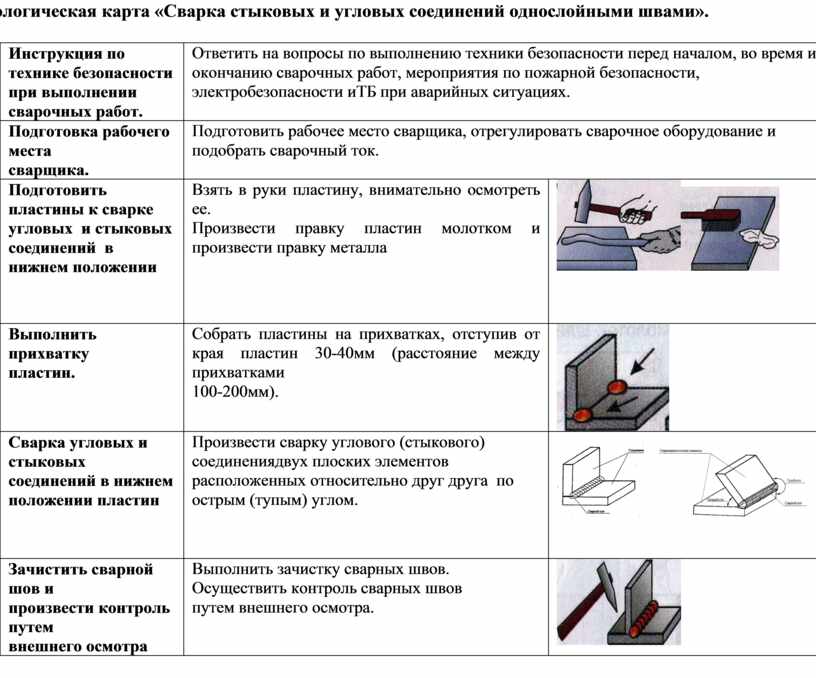

Технологическая карта «Сварка стыковых и угловых соединений однослойными швами».

Инструкция по технике безопасности

при выполнении сварочных работ.

Ответить на вопросы по выполнению техники безопасности перед началом, во время и по окончанию сварочных работ, мероприятия по пожарной безопасности,  электробезопасности иТБ при аварийных ситуациях.

Подготовка рабочего места

сварщика.

Подготовить рабочее место сварщика, отрегулировать сварочное оборудование и подобрать сварочный ток.

Подготовить пластины к сварке угловых  и стыковых соединений  в нижнем положении

Взять в руки пластину, внимательно осмотреть ее.

Произвести правку пластин молотком и произвести правку металла

Выполнить прихватку

пластин.

Собрать пластины на прихватках, отступив от края пластин 30-40мм (расстояние между прихватками

100-200мм).

Сварка угловых и стыковых

соединений в нижнем

положении пластин

Произвести сварку углового (стыкового) соединениядвух плоских элементов расположенных относительно друг друга  по острым (тупым) углом.

Зачистить сварной шов и

произвести контроль путем

внешнего осмотра

Выполнить зачистку сварных швов. Осуществить контроль сварных швов

путем внешнего осмотра.
