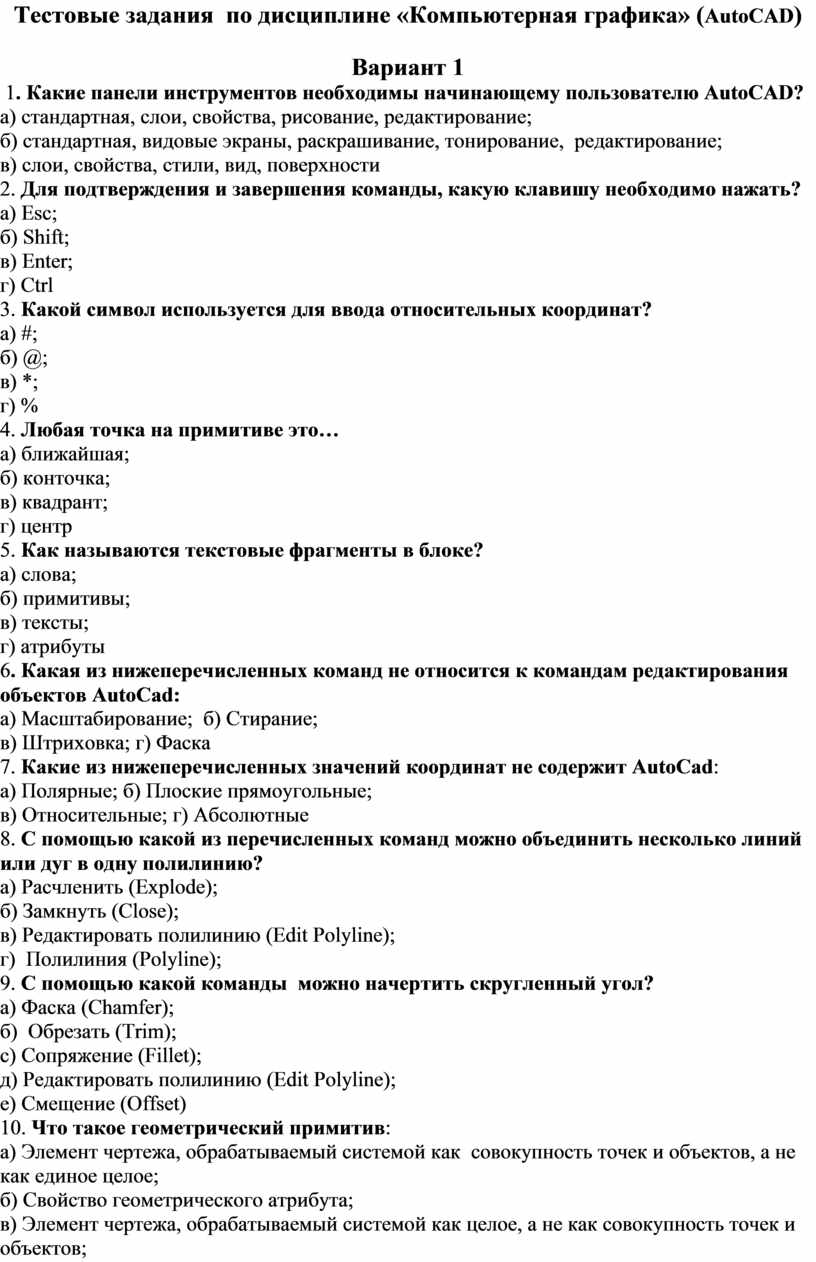

Тестовые задания по дисциплине «Компьютерная графика» (AutoCAD)

Тестовые задания  по дисциплине «Компьютерная графика» (AutoCAD)

Вариант 1

 1. Какие панели инструментов необходимы начинающему пользователю AutoCAD?

а) стандартная, слои, свойства, рисование, редактирование;

б) стандартная, видовые экраны, раскрашивание, тонирование,  редактирование;

в) слои, свойства, стили, вид, поверхности

2. Для подтверждения и завершения команды, какую клавишу необходимо нажать?

а) Esc;

б) Shift;

в) Enter;

г) Ctrl

3. Какой символ используется для ввода относительных координат?

а) #;

б) @;

в) *;

г) %

4. Любая точка на примитиве это…

а) ближайшая;

б) конточка;

в) квадрант;

г) центр

5. Как называются текстовые фрагменты в блоке?

а) слова;

б) примитивы;

в) тексты;

г) атрибуты

6. Какая из нижеперечисленных команд не относится к командам редактирования

объектов AutoCad:

а) Масштабирование;  б) Стирание;

в) Штриховка; г) Фаска

7. Какие из нижеперечисленных значений координат не содержит AutoCad:

а) Полярные; б) Плоские прямоугольные;

в) Относительные; г) Абсолютные

8. С помощью какой из перечисленных команд можно объединить несколько линий или дуг в одну полилинию?

a) Расчленить (Explode);

б) Замкнуть (Close);

в) Редактировать полилинию (Edit Polyline);

г)  Полилиния (Polyline);

9. С помощью какой команды  можно начертить скругленный угол?

a) Фаска (Chamfer);

б)  Обрезать (Trim);

с) Сопряжение (Fillet);

д) Редактировать полилинию (Edit Polyline);

е) Смещение (Offset)

10. Что такое геометрический примитив:

а) Элемент чертежа, обрабатываемый системой как  совокупность точек и объектов, а не

как единое целое;

б) Свойство геометрического атрибута;

в) Элемент чертежа, обрабатываемый системой как целое, а не как совокупность точек и

объектов;

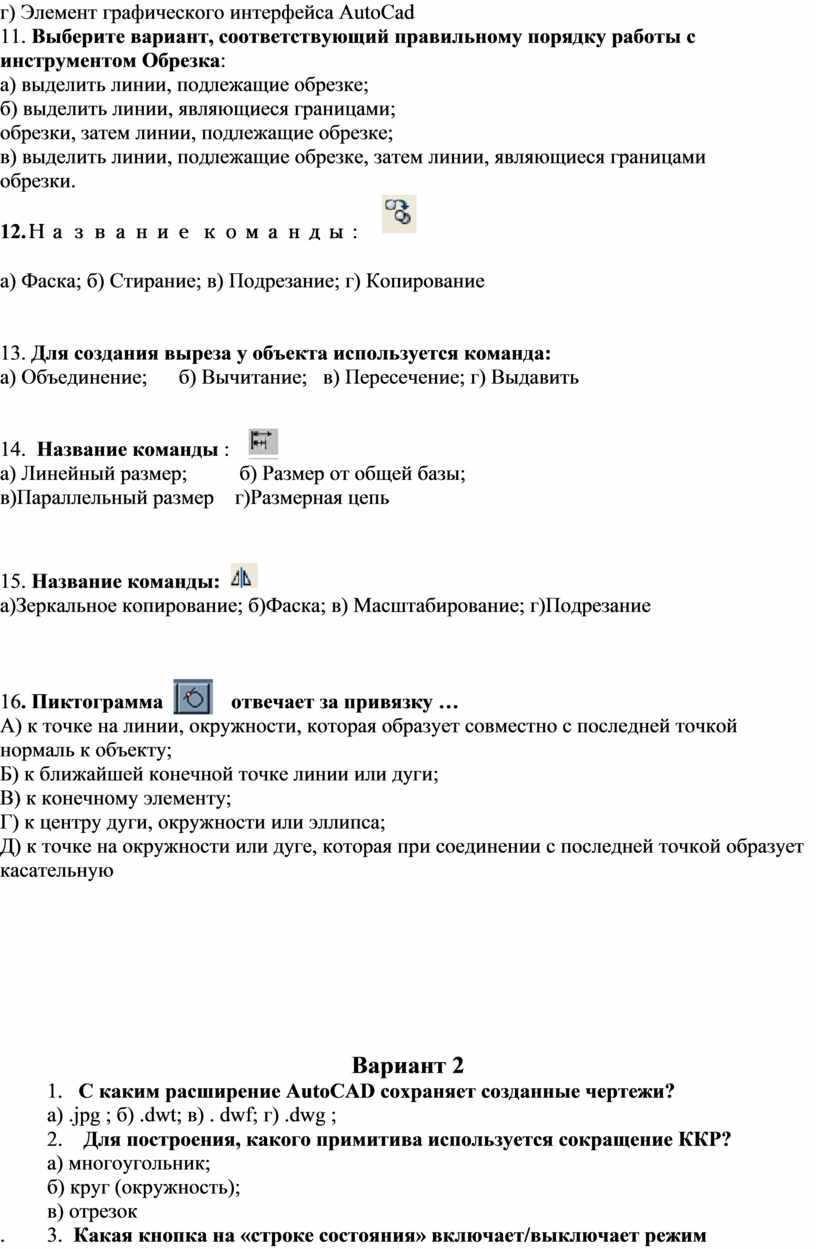

г) Элемент графического интерфейса AutoCad

11. Выберите вариант, соответствующий правильному порядку работы с

инструментом Обрезка:

а) выделить линии, подлежащие обрезке;

б) выделить линии, являющиеся границами;

обрезки, затем линии, подлежащие обрезке;

в) выделить линии, подлежащие обрезке, затем линии, являющиеся границами

обрезки.

12.Название команды :

а) Фаска; б) Стирание; в) Подрезание; г) Копирование

13. Для создания выреза у объекта используется команда:

а) Объединение;      б) Вычитание;   в) Пересечение; г) Выдавить

14.  Название команды :

а) Линейный размер;          б) Размер от общей базы;

в)Параллельный размер    г)Размерная цепь

15. Название команды:

а)Зеркальное копирование; б)Фаска; в) Масштабирование; г)Подрезание

16. Пиктограмма             отвечает за привязку …

A) к точке на линии, окружности, которая образует совместно с последней точкой нормаль к объекту;

Б) к ближайшей конечной точке линии или дуги;

В) к конечному элементу;

Г) к центру дуги, окружности или эллипса;

Д) к точке на окружности или дуге, которая при соединении с последней точкой образует касательную

Вариант 2

1.      С каким расширение AutoCAD сохраняет созданные чертежи?

а) .jpg ; б) .dwt; в) . dwf; г) .dwg ;

2.       Для построения, какого примитива используется сокращение ККР?

         а) многоугольник;

         б) круг (окружность);

в) отрезок

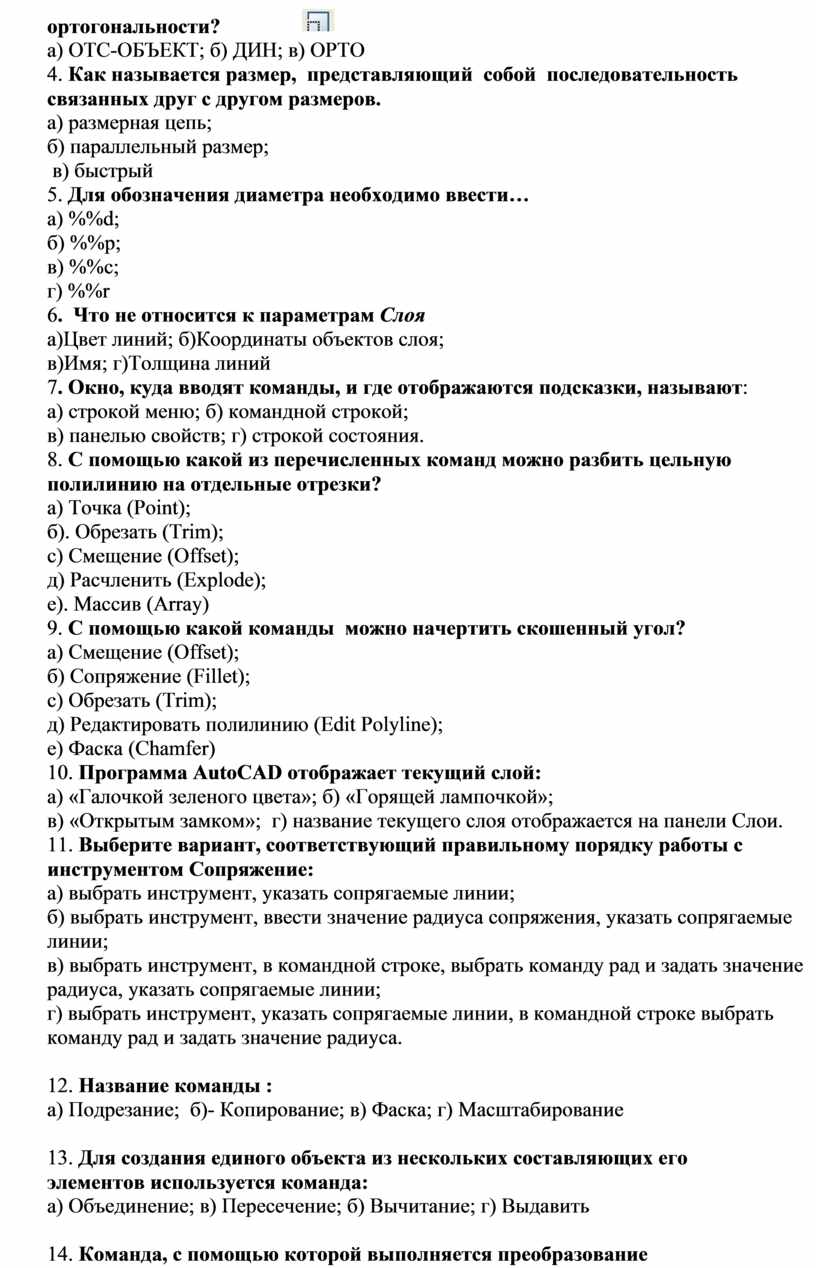

.        3.  Какая кнопка на «строке состояния» включает/выключает режим

ортогональности?

а) ОТС-ОБЪЕКТ; б) ДИН; в) ОРТО

4. Как называется размер,  представляющий  собой  последовательность связанных друг с другом размеров.

а) размерная цепь;

б) параллельный размер;

 в) быстрый

5. Для обозначения диаметра необходимо ввести…

а) %%d;

б) %%p;

в) %%c;

г) %%r

6.  Что не относится к параметрам Слоя

а)Цвет линий; б)Координаты объектов слоя;

в)Имя; г)Толщина линий

7. Окно, куда вводят команды, и где отображаются подсказки, называют:

а) строкой меню; б) командной строкой;

в) панелью свойств; г) строкой состояния.

8. С помощью какой из перечисленных команд можно разбить цельную полилинию на отдельные отрезки?

a) Точка (Point);

б). Обрезать (Trim);

с) Смещение (Offset);

д) Расчленить (Explode);

е). Массив (Array)

9. С помощью какой команды  можно начертить скошенный угол?

a) Смещение (Offset);

б) Сопряжение (Fillet);

с) Обрезать (Trim);

д) Редактировать полилинию (Edit Polyline);

е) Фаска (Chamfer)

10. Программа AutoCAD отображает текущий слой:

а) «Галочкой зеленого цвета»; б) «Горящей лампочкой»;

в) «Открытым замком»;  г) название текущего слоя отображается на панели Слои.

11. Выберите вариант, соответствующий правильному порядку работы с

инструментом Сопряжение:

а) выбрать инструмент, указать сопрягаемые линии;

б) выбрать инструмент, ввести значение радиуса сопряжения, указать сопрягаемые

линии;

в) выбрать инструмент, в командной строке, выбрать команду рад и задать значение радиуса, указать сопрягаемые линии;

г) выбрать инструмент, указать сопрягаемые линии, в командной строке выбрать

команду рад и задать значение радиуса.

12. Название команды :

а) Подрезание;  б)- Копирование; в) Фаска; г) Масштабирование

13. Для создания единого объекта из нескольких составляющих его

элементов используется команда:

а) Объединение; в) Пересечение; б) Вычитание; г) Выдавить

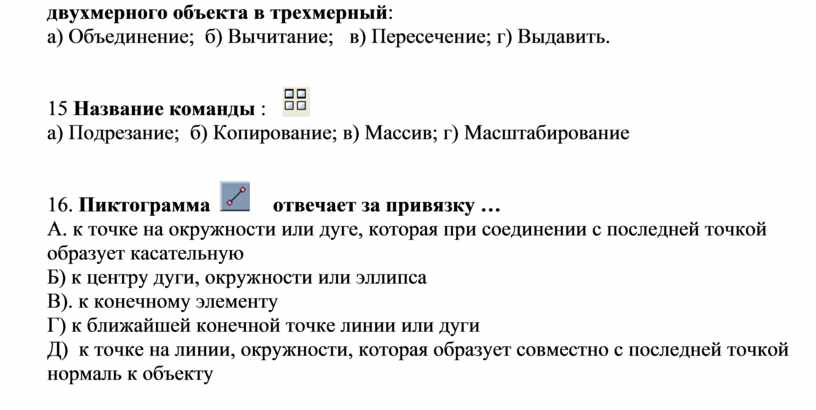

14. Команда, с помощью которой выполняется преобразование

двухмерного объекта в трехмерный:

а) Объединение;  б) Вычитание;   в) Пересечение; г) Выдавить.

15 Название команды :

а) Подрезание;  б) Копирование; в) Массив; г) Масштабирование

   16. Пиктограмма            отвечает за привязку …

A. к точке на окружности или дуге, которая при соединении с последней точкой образует касательную

Б) к центру дуги, окружности или эллипса

В). к конечному элементу

Г) к ближайшей конечной точке линии или дуги

Д)  к точке на линии, окружности, которая образует совместно с последней точкой нормаль к объекту
