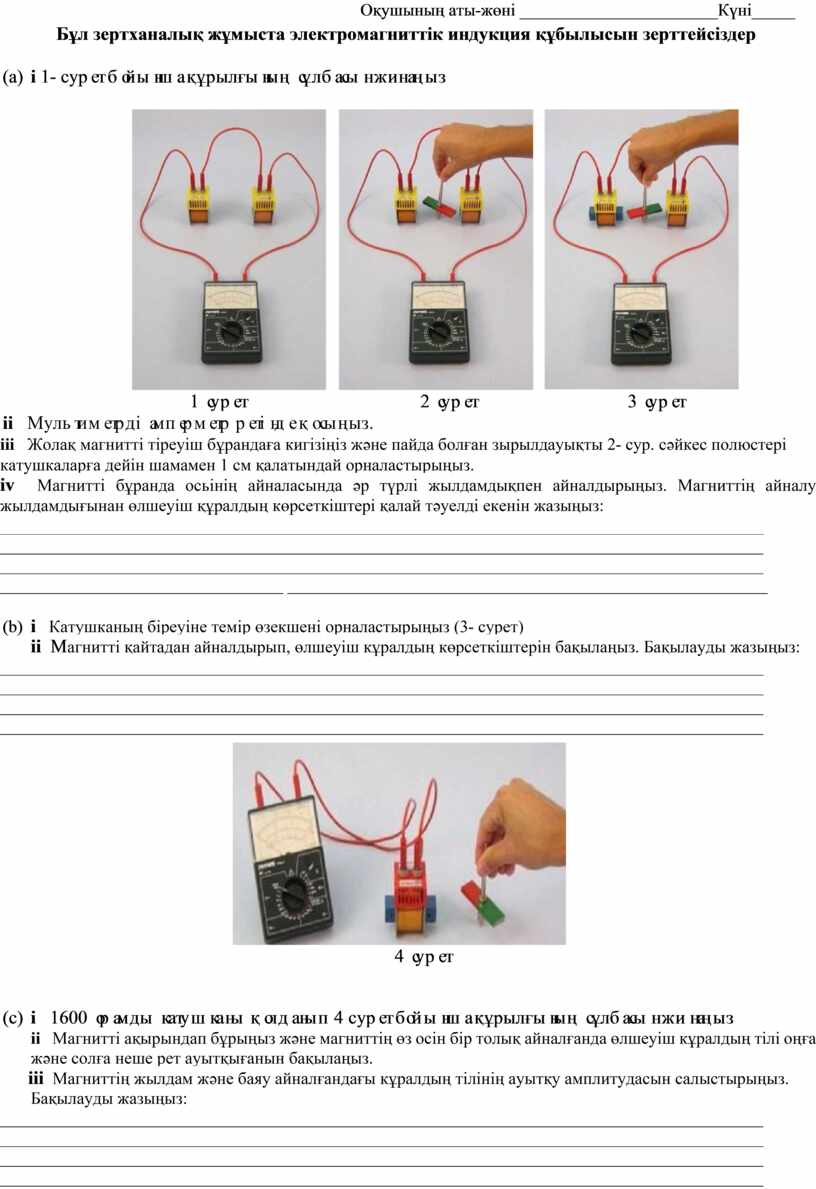

Оқушының аты-жөні _______________________Күні_____
Бұл зертханалық жұмыста электромагниттік индукция құбылысын зерттейсіздер

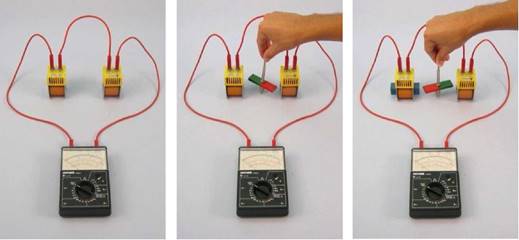

(a) i 1- cурет бойынша құрылғының сұлбасын жинаңыз
 |
ii Мультиметрді амперметр ретінде қосыңыз.
iii Жолақ магнитті тіреуіш бұрандаға кигізіңіз және пайда болған зырылдауықты 2- сур. сәйкес полюстері катушкаларға дейін шамамен 1 см қалатындай орналастырыңыз.
iv Магнитті бұранда осьінің айналасында әр түрлі жылдамдықпен айналдырыңыз. Магниттің айналу жылдамдығынан өлшеуіш құралдың көрсеткіштері қалай тәуелді екенін жазыңыз:
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________ ________________________________________________________
(b) i Катушканың біреуіне темір өзекшені орналастырыңыз (3- сурет)
ii Магнитті қайтадан айналдырып, өлшеуіш кұралдың көрсеткіштерін бақылаңыз. Бақылауды жазыңыз:
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
 |
(c) i 1600 орамды катушканы қолданып 4 cурет бойынша құрылғының сұлбасын жинаңыз
ii Магнитті ақырындап бұрыңыз және магниттің өз осін бір толық айналғанда өлшеуіш кұралдың тілі оңға және солға неше рет ауытқығанын бақылаңыз.
iii Магниттің жылдам және баяу айналғандағы кұралдың тілінің ауытқу амплитудасын салыстырыңыз.
Бақылауды жазыңыз:
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________

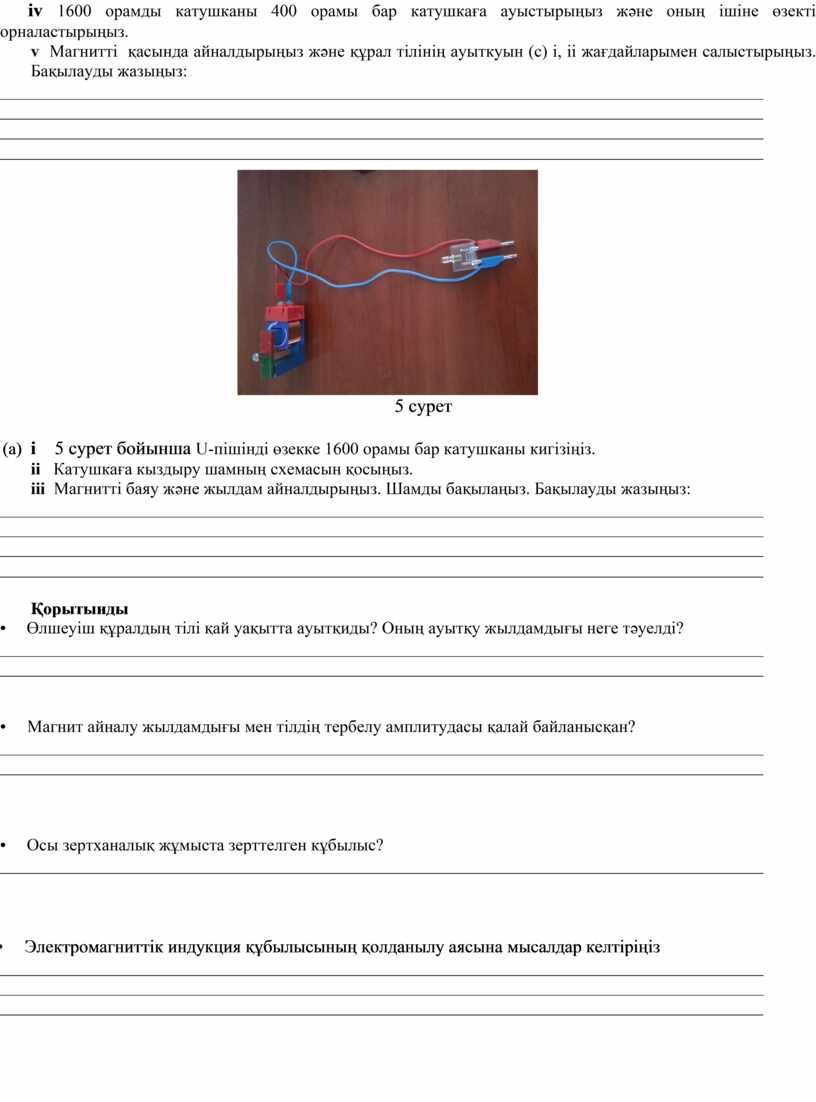

iv 1600 орамды катушканы 400 орамы бар катушкаға ауыстырыңыз және оның ішіне өзекті орналастырыңыз.
v Магнитті қасында айналдырыңыз және құрал тілінің ауыткуын (с) і, іі жағдайларымен салыстырыңыз. Бақылауды жазыңыз:
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
 |
(d) i 5 сурет бойынша U-пішінді өзекке 1600 орамы бар катушканы кигізіңіз.
іі Катушкаға кыздыру шамның схемасын қосыңыз.
ііі Магнитті баяу және жылдам айналдырыңыз. Шамды бақылаңыз. Бақылауды жазыңыз:
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
Қорытынды
• Өлшеуіш құралдың тілі қай уақытта ауытқиды? Оның ауытқу жылдамдығы неге тәуелді?
_________________________________________________________________________________________
_________________________________________________________________________________________
• Магнит айналу жылдамдығы мен тілдің тербелу амплитудасы қалай байланысқан?
_________________________________________________________________________________________
_________________________________________________________________________________________
• Осы зертханалық жұмыста зерттелген кұбылыс?
_________________________________________________________________________________________
• Электромагниттік индукция құбылысының қолданылу аясына мысалдар келтіріңіз
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
