«Золотое правило» механики
БЛОКИ
Разминка!
1. Механизмы – это …
приспособления, служащие для преобразования силы.
2.От какого слова произошло название «механизмы»?
От греч. «механэ» - машина, орудие.
3. Какие механизмы называются простыми?
Рычаг, наклонная плоскость.
4. Разновидность рычага?
Блок, ворот.
5. Разновидность наклонной плоскости?
Клин, винт.
Разминка!
6. Рычаг –это...
твёрдое тело, которое может вращаться вокруг неподвижной опоры (О).
7. Плечо силы – это …
Кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует сила.
8. В каких единицах измеряют плечи сил?
В метрах.
9. Сформулируйте правило равновесия рычага для двух сил.
Рычаг находится в равновесии, если силы, действующие на него, обратно пропорциональны плечам этих сил.
10. Формула, выражающая
условие равновесия рычага

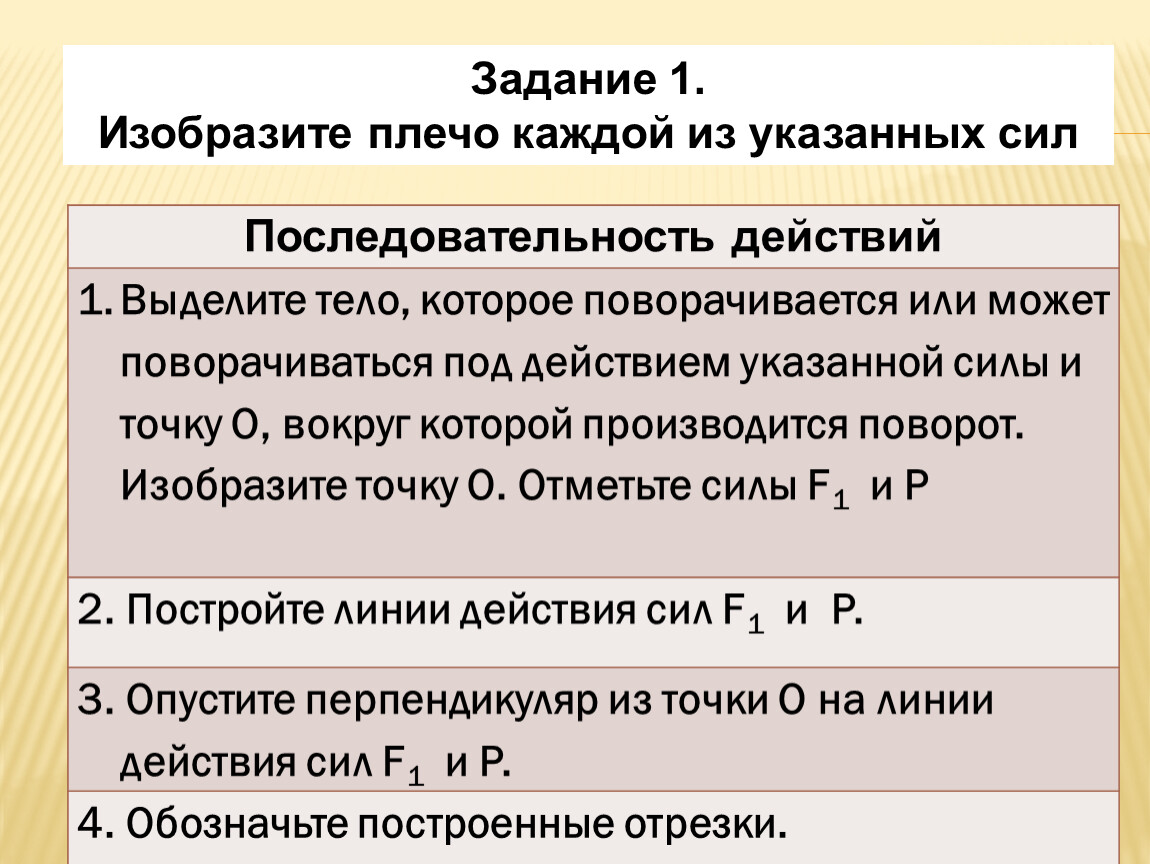

Последовательность действий |
Выделите тело, которое поворачивается или может поворачиваться под действием указанной силы и точку О, вокруг которой производится поворот. Изобразите точку О. Отметьте силы F1 и Р |
2. Постройте линии действия сил F1 и Р. |
3. Опустите перпендикуляр из точки О на линии действия сил F1 и Р. |
4. Обозначьте построенные отрезки. |
Задание 1.
Изобразите плечо каждой из указанных сил
Ответ
Задание 2. Определите силу и выигрыш в силе.
Дано: СИ |
F1* L1
L2
600Н *0,1 м
0, 12 м
Р_
F2
600 H
500 H
А
о
В
Р
F1
Дано: СИ
(ОА) L1 =30 см 0,3 м
(ОВ) L2=15 см 0,15 м
F1 = 700 Н
Найти:
Р- ?
Решение:
Р =
Р = = 1500 Н
Выигрыш в силе: = = 2
Ответ: Р= 1500 Н, выигрыш в силе в 2 раза.
F1* L1
L2
700Н *0,3 м
0, 15 м
P
F1
1500 H
700 H
Б Л О К
Колесо с желобом, укреплённое в обойме
БЛОК
Неподвижный
Подвижный
- Это блок, ось которого поднимается и опускается вместе с грузом
- Это блок, ось которого закреплена и не поднимается и не опускается вместе с грузом
Неподвижный блок
В
А
О
F2
→
→
Р
L1
L2
Условие равновесия:
ОА=ОВ
L1=L2
P=F1
Вывод:
Неподвижный блок не даёт выигрыш в силе.
Меняет направление действия силы.
Подвижный блок
О
А
B
F1
P
→
→
Условие равновесия:
ОВ = 2 ОА
L1=2 L2
L1
L2
P = 2 F
Вывод.
Подвижный блок даёт выигрыш в силе
в 2 раза.
Разминка!
1. Неподвижный блок – это …
блок, ось которого закреплена и при подъёме грузов не поднимается и не опускается.
2.Подвижный блок – это …
блок, ось которого поднимается и опускается вместе с грузом.
3. Какой выигрыш в силе даёт неподвижный блок?
Не даёт выигрыша в силе.
4. Какой выигрыш в силе даёт подвижный блок?
Даёт выигрыш в силе в 2 раз.
Задание 3. Подвижный или неподвижный блок?
Подвижный
Неподвижный
Неподвижный
Неподвижный
Неподвижный
Подвижный
1
2
3
Задание 4. Определите силу, которую нужно приложить к блоку, чтобы поднять груз.
Блок подвижный
Даёт выигрыш в силе в 2 раза
Дано: Решение:
Р = 800 Н
F - ?
F =
P
2
F =
800 Н
2
= 400 Н
Ответ: F = 400 H
P
F
Подвижный блок
неПодвижный блок
Рычаг
A = F ∙ S
A = F ∙ S
P ∙ h = F ∙ 2h
S1
S2
F2
F1
=
2h
h
=
P
F
A1 = A2
Не даёт выигрыш в работе.
Получая выигрыш в силе в 2 раза, проигрывают в 2 раза в пути
S1
S2
S1
S2
=
=
=
F2
F1
F2
F1
h
h
P
F
P ∙ h = F ∙ h
A1 = A2
A1 = A2
F1 ∙ S1 = F2 ∙ S2
Не даёт выигрыш в работе.
Получая выигрыш в силе, проигрывают в пути
Не даёт выигрыш в работе.
Пути одинаковы, силы одинаковы
«Золотое правило» механики
Во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии
…подвижный блок дает выигрыш в силе. …неподвижный блок дает проигрыш в расстоянии. …неподвижный блок дает выигрыш в силе. …рычаг дает выигрыш в силе. …подвижный блок дает проигрыш в расстоянии. …простые механизмы не дают выигрыша в работе.
Да
Нет
Нет
Да
Да
Да
Задание 5. ДА или НЕТ?
Ответы:
