Деловой игры «Дефекты сварочных швов»

План – конспект.

Деловой игры по теме: «Дефекты сварочных швов»

Цель:

- Обобщение, активизация и закрепление знаний и умений обучающихся, приобретенных при освоение темы: «Дефекты сварочных швов» мероприятия.

- Развитие у обучающихся таких качеств как соперничество, сотрудничество, работа в группе.

- Практическое применение полученных знаний, планирование хода действий.

Ход мероприятия:

I. Организационная часть. (5 мин.)

Во вступительном слове перед участниками игры ставятся задачи, объявляется ее программа.

Оборудование:

Компьютер, проектор, плакаты «Дефекты сварных швов», выпрямитель, балластные реостаты,  инструмент сварщика.

II. Подготовка к проведению деловой игры. (5 мин.)

Обучающиеся разбиваются на группы ( по 4 человека).

Группам участников предлагается дать название бригаде и выбрать бригадира.

Для активной деятельности обучающихся за правильный ответы или дополнения жюри выставляют соответствующие баллы, которые на протяжении всего мероприятия заносятся в таблицу, нарисованную на доске.

Участники и действующие лица:

Ведущий, команды, члены жюри.

Главным действующим лицом (ведущий), который задает ритм и ход игры,

Является мастер производственного обучения, его роль в игре – предприниматель, которому необходима бригада сварщиков для проведения сварочных работ.

III. Проведение игры (30 мин)

Суть игры состоит в следующем:

Предпринимателю для изготовления металлического каркаса, будущего гаража, необходима бригада сварщиков. Но прежде чем выбрать бригаду для выполнения работы, каждой из бригад нужно будет выполнить предложенные задания.

Первый тур: « Вопрос – ответ».

Предприниматель предлагает бригадам пройти проверку имеющихся знаний, чтобы удостовериться, что здесь работают настоящие специалисты.

Предлагается 10 вопросов. Команды отвечают по очереди, в случае незнания правильного ответа или неполного ответа предоставляется возможность ответить или дополнить другой команде и получить дополнительные очки.

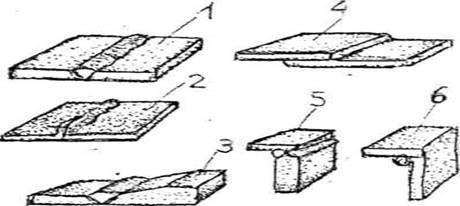

1. Укажите сварные соединения:

1.     Стыковые, листов разной толщины.

2.     Стыковые.

3.     Нахлесточные.

2. Укажите, что является определяющим при выборе диаметра электрода?

1.     Сила сварочного тока.

2.     Толщина металла.

3.     Напряжение.

4.     Скорость сварки.

3.Выберете правильный ответ. Какие марки стали относятся к низкоуглеродистым?

а) Ст.3

б) 09Г2С

в) Ст.40

4.. Источником питания для сварки на полуавтомате в углекислом газе служат?

а) трансформатор

в) выпрямитель

б) инвертор

6.. Допишите инструменты предназначенные при подготовки металла под сварку:

a)     чертилка;

b)

       в)металлическая линейка

7. Определите по представленному ниже рисунку протяжённость прихваток L1  и расстояние между ними, если известно, что S= 12мм

А)L1= (24 -36) мм L2= (120 -240) мм

Б)L1= (36 -72) мм L2=(240 -480) мм

 В)L1= (64 -82) мм L2= (480 -680) мм

8. Выберите  правильный ответ. Сварку начинают:

а) не отступая от края детали

б) отступив 1/3 длины стыка.

в) отступив 1/5 длины стыка

9.Дополните предложение: "Если свариваемые детали лежат под углом друг к другу и соприкасаются торцами, то это соединение называется _______________"(угловое)

10. Как называется дефект, представляющий собой продолговатые углубления (канавки), образовавшиеся в основном металле вдоль края шва?(подрез

10. Для сварки на постоянном токе используют?

а) выпрямитель

б) трансформатор

в) преобразователь
