Полупроводники

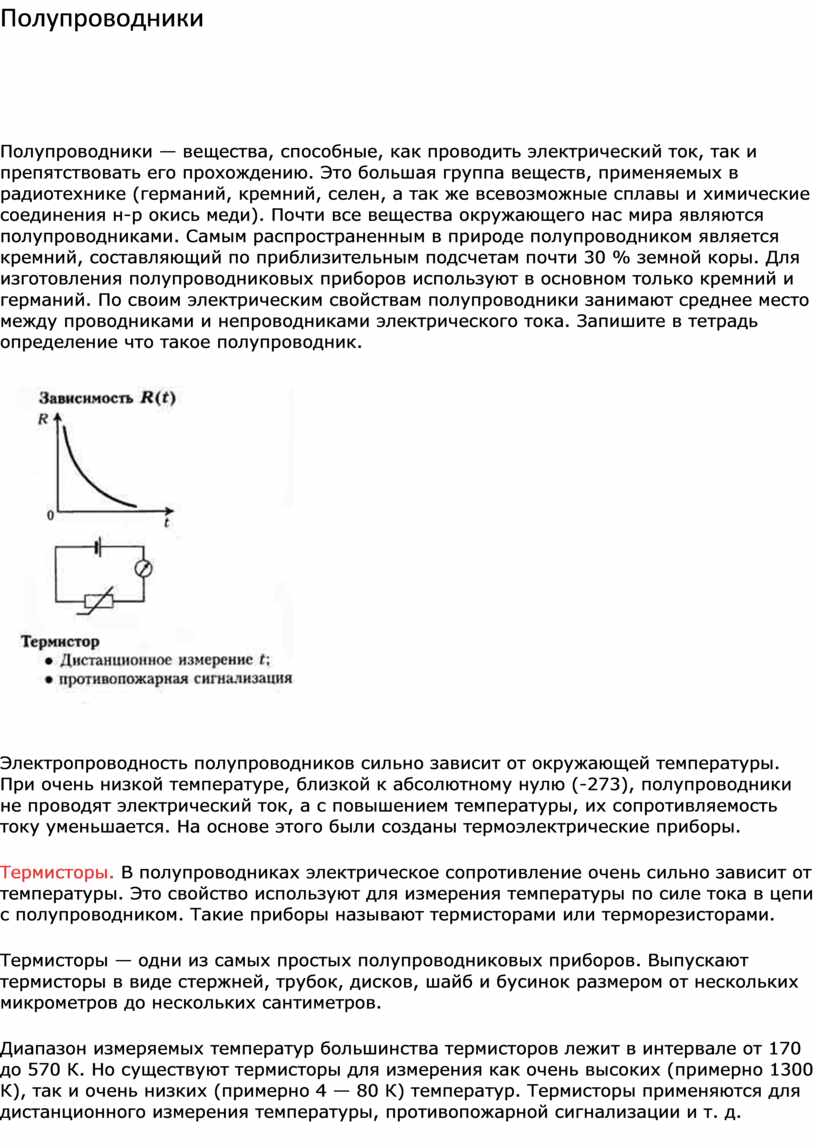

Полупроводники — вещества, способные, как проводить электрический ток, так и препятствовать его прохождению. Это большая группа веществ, применяемых в радиотехнике (германий, кремний, селен, а так же всевозможные сплавы и химические соединения н-р окись меди). Почти все вещества окружающего нас мира являются полупроводниками. Самым распространенным в природе полупроводником является кремний, составляющий по приблизительным подсчетам почти 30 % земной коры. Для изготовления полупроводниковых приборов используют в основном только кремний и германий. По своим электрическим свойствам полупроводники занимают среднее место между проводниками и непроводниками электрического тока. Запишите в тетрадь определение что такое полупроводник.

https://xn--j1ahfl.xn--p1ai/data/images/u162134/t1511296339aa.jpg


Электропроводность полупроводников сильно зависит от окружающей температуры. При очень низкой температуре, близкой к абсолютному нулю (-273), полупроводники не проводят электрический ток, а с повышением температуры, их сопротивляемость току уменьшается. На основе этого были созданы термоэлектрические приборы.

Термисторы. В полупроводниках электрическое сопротивление очень сильно зависит от температуры. Это свойство используют для измерения температуры по силе тока в цепи с полупроводником. Такие приборы называют термисторами или терморезисторами.

Термисторы — одни из самых простых полупроводниковых приборов. Выпускают термисторы в виде стержней, трубок, дисков, шайб и бусинок размером от нескольких микрометров до нескольких сантиметров.

Диапазон измеряемых температур большинства термисторов лежит в интервале от 170 до 570 К. Но существуют термисторы для измерения как очень высоких (примерно 1300 К), так и очень низких (примерно 4 — 80 К) температур. Термисторы применяются для дистанционного измерения температуры, противопожарной сигнализации и т. д.

https://xn--j1ahfl.xn--p1ai/data/images/u162134/t1511296339ab.jpg


https://xn--j1ahfl.xn--p1ai/data/images/u162134/t1511296339ac.jpg


Если на полупроводник навести свет, то его электропроводность начинает увеличиваться. Используя это свойство полупроводников были созданы фотоэлектрические приборы. Также полупроводники способны преобразовывать энергию света в электрический ток, например, солнечные батареи.

Фоторезисторы. Электрическая проводимость полупроводников овышается не только при нагревании, но и при освещении.

Можно заметить, что при освещении полупроводника сила тока в цепи заметно возрастает. Это указывает на увеличение проводимости (уменьшение сопротивления) полупроводников под действием света. Данный эффект не связан с нагреванием, так как может наблюдаться и при неизменной температуре.

Электрическая проводимость возрастает вследствие разрыва связей и образования свободных электронов и дырок за счет энергии света, падающего на полупроводник. Это явление называют фотоэлектрическим эффектом.

Приборы, в которых используют фотоэлектрический эффект в полупроводниках, называют фоторезисторами или фотосопротивлениями. Миниатюрность и высокая чувствительность фоторезисторов позволяют использовать их в самых различных областях науки и техники для регистрации и измерения слабых световых потоков. С помощью фоторезисторов определяют качество поверхностей, контролируют размеры изделий и т. д.

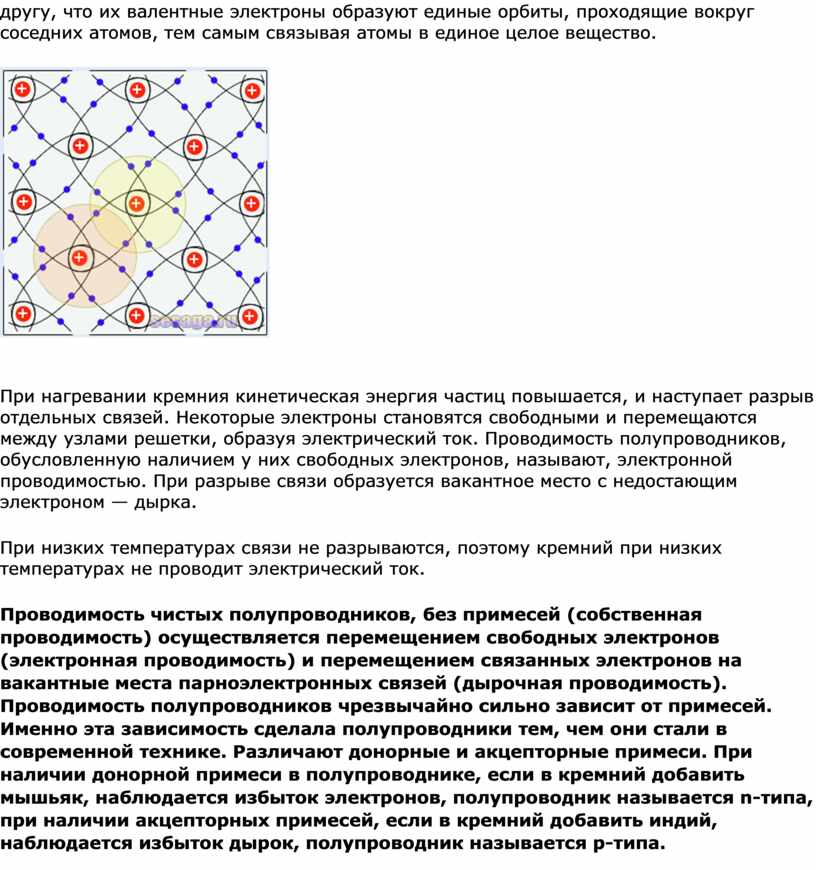

Свойства полупроводников зависят от их внутреннего строения. Рассмотрим кремний — четырехвадентный элемент (показать трехмерную модель) т. е. во внешней оболочке атома имеются четыре электрона, слабо связанные с ядром. Число ближайших соседей каждого атома кремния также равно четырем.

Взаимодействие пары соседних атомов осуществляется с помощью парноэлектронной связи, называемой ковалентной связью. В образовании этой связи от каждого атома участвует по одному валентному электрону. Атомы расположены так близко друг к другу, что их валентные электроны образуют единые орбиты, проходящие вокруг соседних атомов, тем самым связывая атомы в единое целое вещество.

https://xn--j1ahfl.xn--p1ai/data/images/u162134/t1511296339ad.png


При нагревании кремния кинетическая энергия частиц повышается, и наступает разрыв отдельных связей. Некоторые электроны становятся свободными и перемещаются между узлами решетки, образуя электрический ток. Проводимость полупроводников, обусловленную наличием у них свободных электронов, называют, электронной проводимостью. При разрыве связи образуется вакантное место с недостающим электроном — дырка.

При низких температурах связи не разрываются, поэтому кремний при низких температурах не проводит электрический ток.

Проводимость чистых полупроводников, без примесей (собственная проводимость) осуществляется перемещением свободных электронов (электронная проводимость) и перемещением связанных электронов на вакантные места парноэлектронных связей (дырочная проводимость). Проводимость полупроводников чрезвычайно сильно зависит от примесей. Именно эта зависимость сделала полупроводники тем, чем они стали в современной технике. Различают донорные и акцепторные примеси. При наличии донорной примеси в полупроводнике, если в кремний добавить мышьяк, наблюдается избыток электронов, полупроводник называется n-типа, при наличии акцепторных примесей, если в кремний добавить индий, наблюдается избыток дырок, полупроводник называется р-типа.
