Предмет: Физика :  8класс

«Линзы. Изображения, даваемые линзой. Формула тонкой линзы».

Цель урока: сформировать понятия: линза, оптический центр, оптическая ось, фокус и фокусное расстояние, фокальная плоскость; обеспечить усвоение формул тонкой линзы и оптической силы; выработать умения строить изображения, даваемые линзами;

Основной материал: Линзы, основные точки, линии. Собирающие и рассеивающие линзы. Оптическая сила линзы. Единица измерения – диоптрия. Построение изображений, даваемых линзами. Формула тонкой линзы. Линейное увеличение

.

1. Организационный момент. Мотивация учебной деятельности.

Ставится цель урока, намечаются пути её достижения и указываются критерии её достижения.
2. Формирование новых знаний.

Линзы, основные точки, линии. Собирающие и рассевающие линзы.

Определения:

• Линза (обычно изготавливаются из стекла);
• Тонкая линза – линза, толщина которой значительно меньше радиусов ограничивающих её сферические поверхности;
• Выпуклая, вогнутая линзы;
• Главная оптическая ось;
• Оптический центр линзы;
• Главный фокус;
• Фокальная плоскость;
• Фокусное расстояние;
• Рассеивающая, собирающая линзы;
• Побочная оптическая ось.

Прозрачные тела, ограниченные двумя сфери­ческими поверхностями (хотя бы одной…), называются линзами.

Середина толще, чем края.

Середина тоньше, чем края.

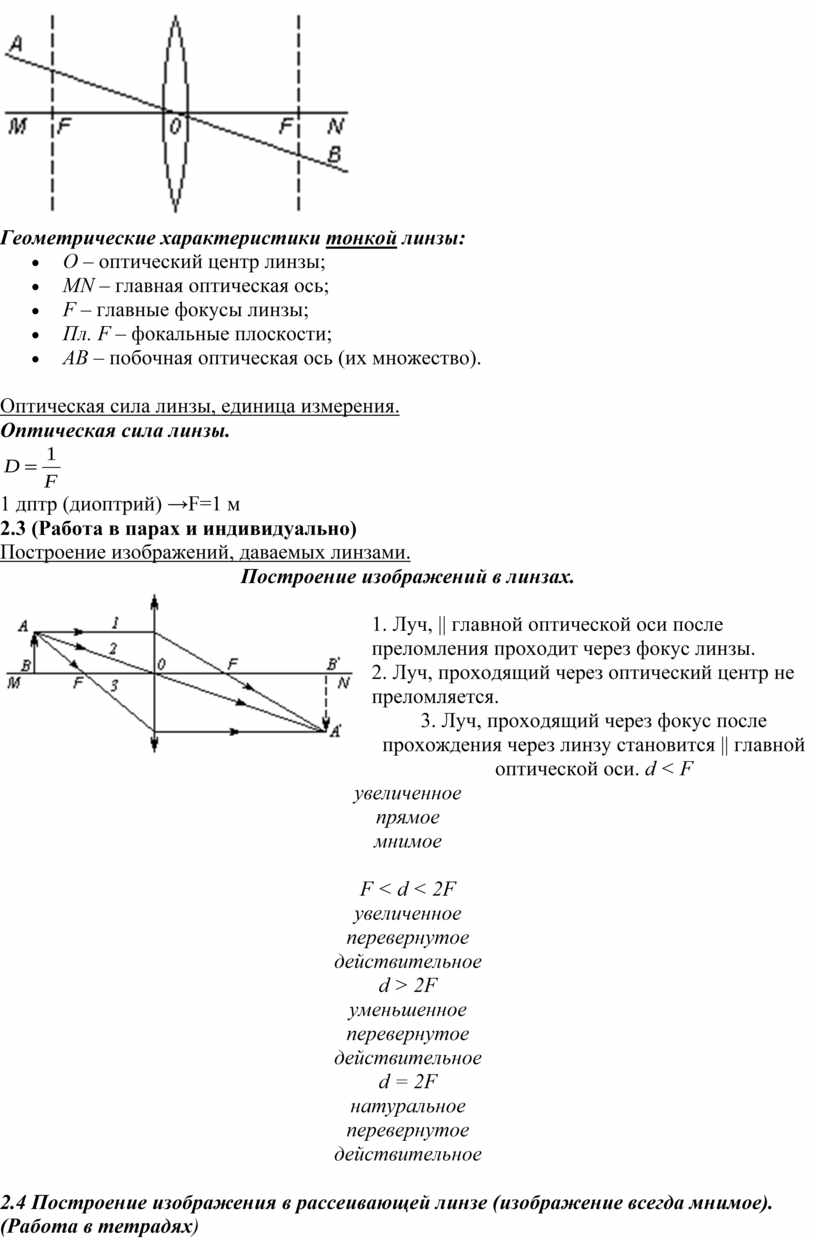

Геометрические характеристики тонкой линзы:

• О – оптический центр линзы;
• MN – главная оптическая ось;
• F – главные фокусы линзы;
• Пл. F – фокальные плоскости;
• АВ – побочная оптическая ось (их множество).

Оптическая сила линзы, единица измерения.

Оптическая сила линзы.

1 дптр (диоптрий) →F=1 м

2.3 (Работа в парах и индивидуально)

Построение изображений, даваемых линзами.

Построение изображений в линзах.

1. Луч, || главной оптической оси после преломления проходит через фокус линзы.

2. Луч, проходящий через оптический центр не преломляется.

3. Луч, проходящий через фокус после прохождения через линзу становится || главной оптической оси. d < F

увеличенное

прямое

мнимое

F < d < 2F

увеличенное

перевернутое

действительное

d > 2F

уменьшенное

перевернутое

действительное

d = 2F

натуральное

перевернутое

действительное

2.4 Построение изображения в рассеивающей линзе (изображение всегда мнимое). (Работа в тетрадях)

4. Демонстрации. Преломление света в линзах. (Используется прибор для изучения законов геометрической оптики.)

Формула тонкой линзы. ( вывод):

d – расстояние от предмета до линзы,

f – расстояние от линзы до изображения.

;  ;

Для рассеивающей линзы F и f нужно брать со знаком «минус»

Линейное увеличение.

Н – высота изображения,

h – высота предмета.

4. Самостоятельное построение учащимися для случаев

F < d < 2F, d = 2F, d > 2F

5.Домашнее задание. §33  №33.1; 33.2:
