Что общего на верхних и нижних картинках?

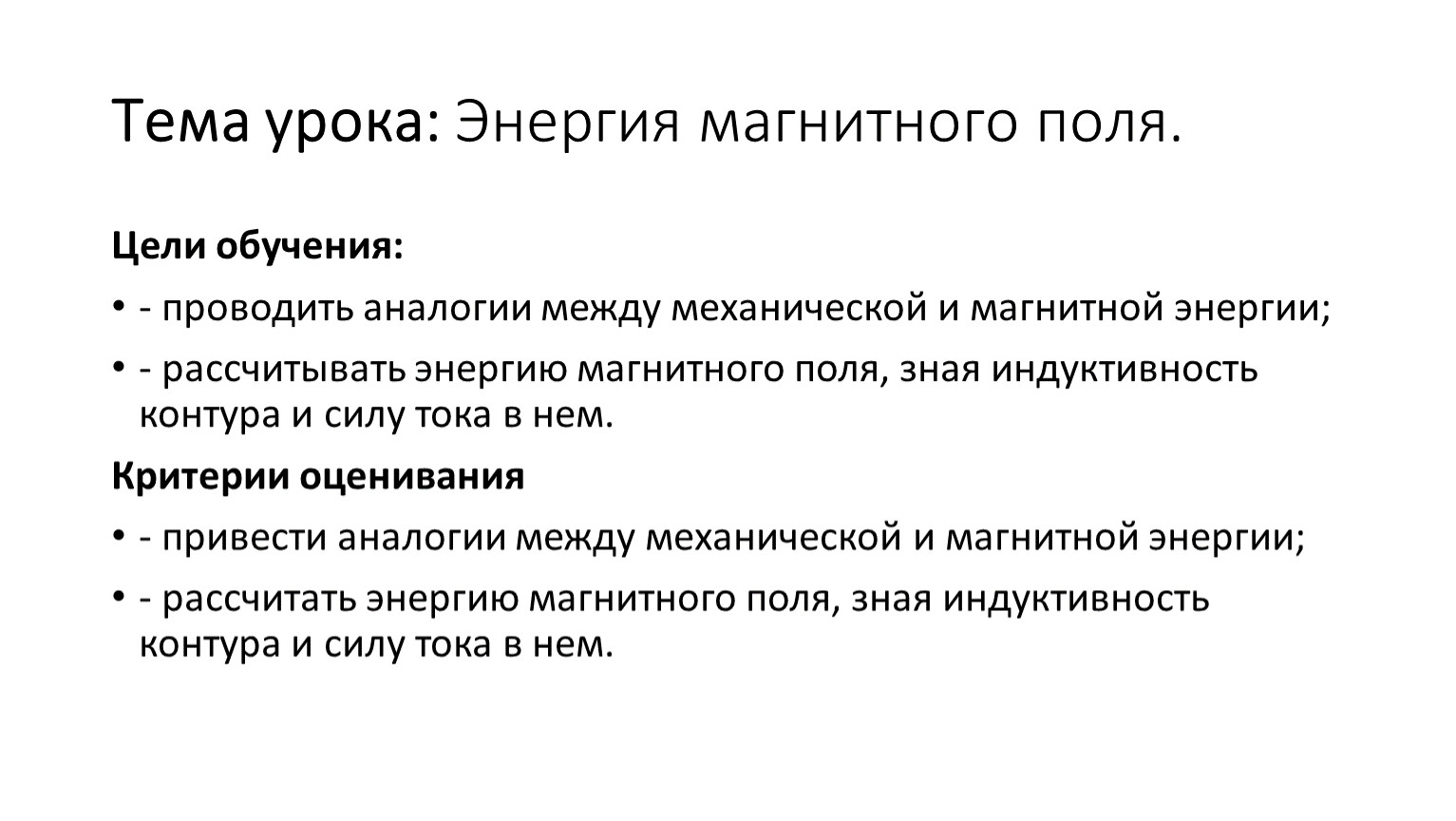

Тема урока: Энергия магнитного поля.

Цели обучения:
- проводить аналогии между механической и магнитной энергии;
- рассчитывать энергию магнитного поля, зная индуктивность контура и силу тока в нем.

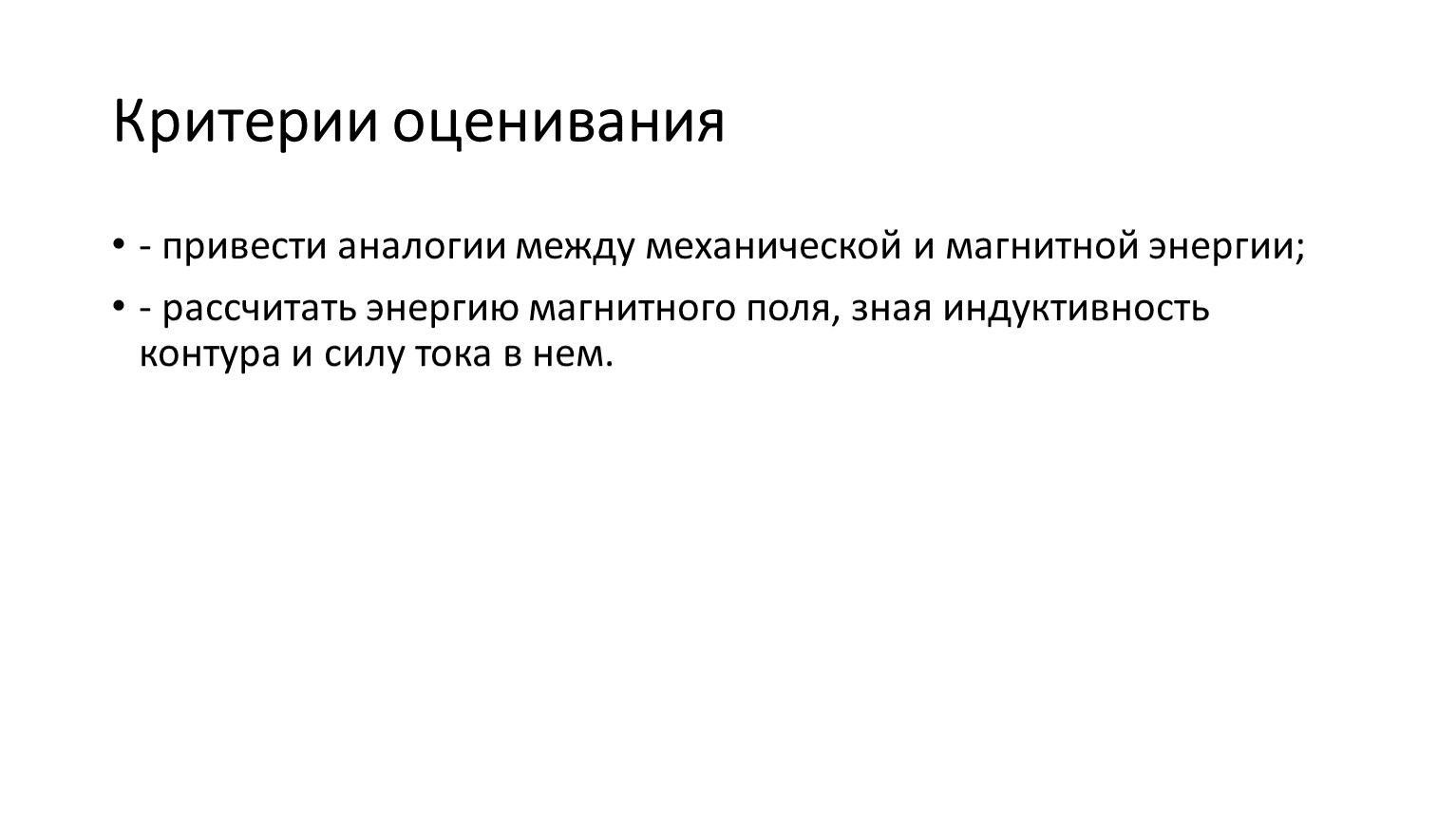

Критерии оценивания
- привести аналогии между механической и магнитной энергии;
- рассчитать энергию магнитного поля, зная индуктивность контура и силу тока в нем.

Задание 1

Заполните таблицу колебаний по аналогии

Задание 2.

Заполните таблицу аналогий физических величин

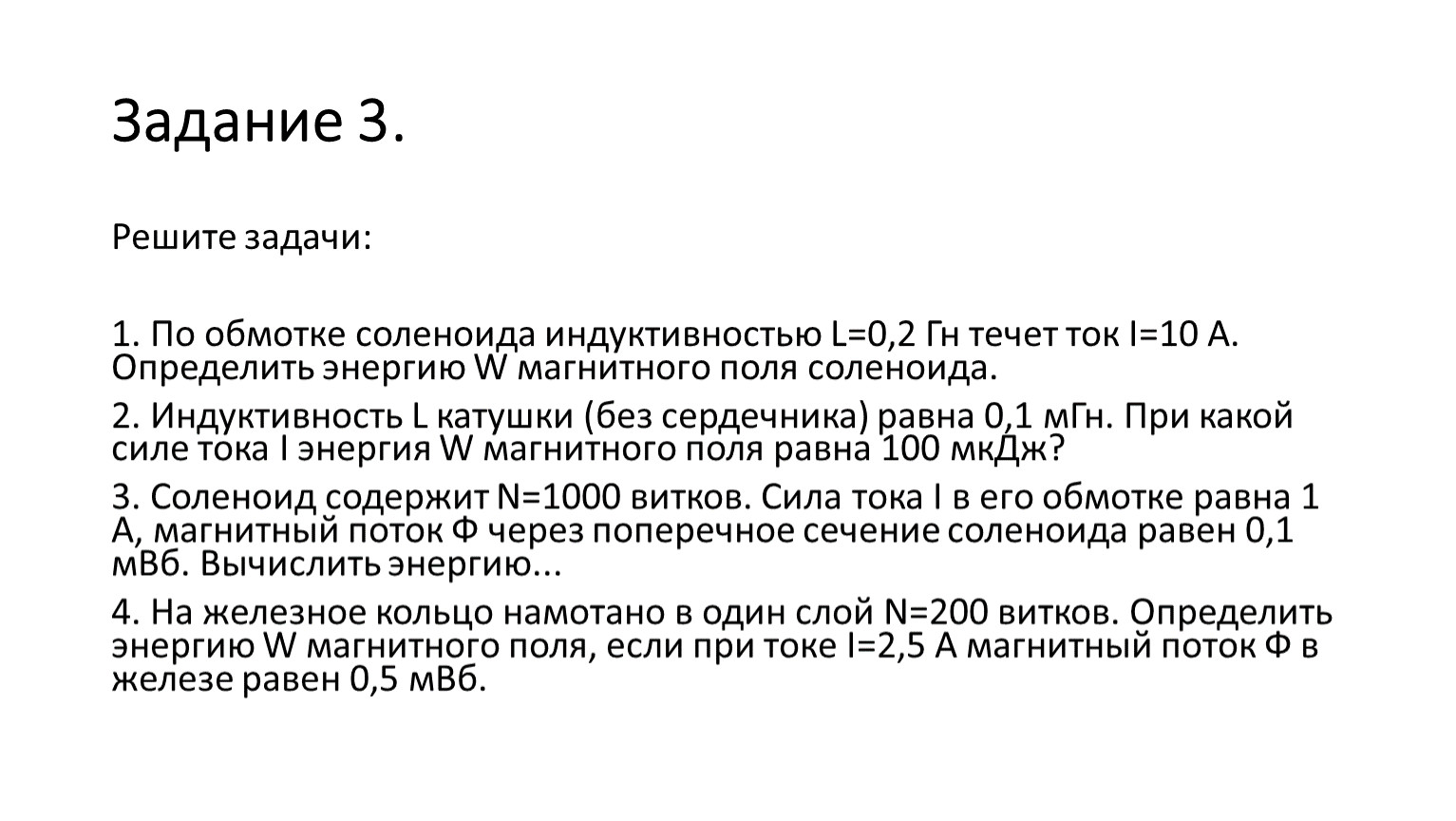

Решите задачи:

1. По обмотке соленоида индуктивностью L=0,2 Гн течет ток I=10 А. Определить энергию W магнитного поля соленоида.
2. Индуктивность L катушки (без сердечника) равна 0,1 мГн. При какой силе тока I энергия W магнитного поля равна 100 мкДж?
3. Соленоид содержит N=1000 витков. Сила тока I в его обмотке равна 1 А, магнитный поток Ф через поперечное сечение соленоида равен 0,1 мВб. Вычислить энергию...
4. На железное кольцо намотано в один слой N=200 витков. Определить энергию W магнитного поля, если при токе I=2,5 А магнитный поток Ф в железе равен 0,5 мВб.
