ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ДЛЯ ОТСЧЕТА ВРЕМЕНИ
16. ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ДЛЯ ОТСЧЕТА ВРЕМЕНИ.doc

3 ЛАБОРАТОРНАЯ РАБОТА № 7

Тема: ИСПОЛЬЗОВАНИЕ ТАЙМЕРА ДЛЯ ОТСЧЕТА ВРЕМЕНИ



Цель: получение навыков использования таймера для отсчета времени.



3.1 Краткие сведения из теории



Большинство задач управления, которые реализуются с помощью МК, требуют исполнения их в реальном времени. Под этим понимается способность системы получить информацию о состоянии управляемого объекта, выполнить необходимые расчетные процедуры и выдать управляющие воздействия в течение интервала времени, достаточного для желаемого изменения состояния объекта.



Схема тактирования и цикл выполнения команды



Входная тактовая частота, поступающая с вывода OSC1/CLKIN, делится внутри на четыре, и из нее формируются четыре циклические не перекрывающиеся тактовые последовательности Q1, Q2, Q3 и Q4. Счетчик команд увеличивается в такте Q1, команда считывается из памяти программы и защелкивается в регистре команд в такте Q4. Команда декодируется и выполняется в течение последующего цикла в тактах Q1...Q4. Схема тактирования и выполнения команды изображена на рис. 2



Схема тактирования и выполнения команды.

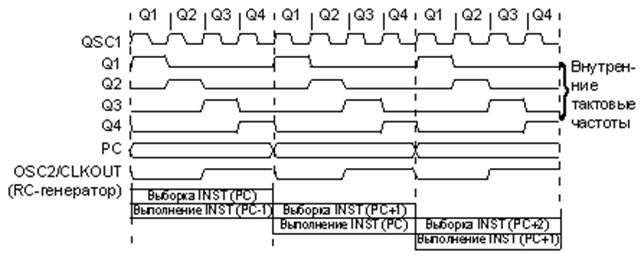

Рис. 2.  Схема тактирования и выполнения команды



Цикл выполнения команды состоит из четырех тактов: Q1...Q4. Выборка команды и ее выполнение совмещены по времени таким образом, что выборка команды занимает один цикл, а выполнение – следующий цикл. Цикл выборки начинается с увеличения счетчика команд в такте Q1. В цикле выполнения команды выбранная команда защелкивается в регистр команд в такте Q1. В течение тактов Q2, Q3 и Q4 происходит декодирование и выполнение команды.

В такте Q2 считывается память данных (чтение операнда), а запись происходит в такте Q4.

Эффективное время выполнения команды составляет один цикл. Если команда изменяет счетчик команд (например, команда GOTO), то для ее выполнения потребуется два цикла, как показано в табл. 1.

1 movlw 5

2 movwf 0x0c

3 goto metka

4 movf 0x0d,0

5 metka movf 0x0e,0



Таблица 1



Номер

цикла

1

2

3

4

5

Загрузка

Загрузка 1

Загрузка 2

Загрузка 3

Загрузка 4

Загрузка 5

Выполнение



Выполнение 1

Выполнение 2

Выполнение 3

пропуск



Таким образом, зная длительность машинного цикла, можно отсчитать время, затраченное на выполнение последовательности команд. Для организации временных задержек небольшой длительности можно вычислить количество команд, которые будут выполняться заданное время, и организовать цикл, повторяющийся найденное количество раз.



Модуль таймера-счетчика



Структура модуля таймера/счетчика TIMER0 рис. 3.



Структурная схема таймера/счетчика TMR0.

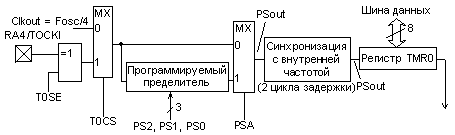

Рис. 3.  Структурная схема таймера/счетчика TMR0



TIMER0 является программируемым модулем и содержит следующие компоненты:

§    8-разрядный таймер/счетчик TMR0 с возможностью чтения и записи как регистр;

§    8-разрядный программно управляемый предварительный делитель (предделитель);

§    мультиплексор входного сигнала для выбора внутреннего или внешнего тактового сигнала;

§    схему выбора фронта внешнего тактового сигнала;

§    формирователь запроса прерывания по переполнению регистра TMR0 с FFh до 00h.



Управление таймером-счетчиком осуществляется с помощью флагов регистра OPTION.

Регистр конфигурации (OPTION) является доступным по чтению и записи регистром, который содержит управляющие биты для конфигурации предварительного делителя (предделителя) и внешних прерываний, таймера. Назначение бит регистра приведено в табл. 2.

Назначение бит регистра OPTION

Таблица 2



Название

Назначение

бит равен 0

бит равен 1

7

/RBPU

бит установки резисторов «pull-up» на выводах PORTB

резисторы «pull-up» подключены

резисторы «pull-up» отключены

6

INTEDG

бит выбора перехода сигнала прерывания

прерывание по спаду сигнала на выводе RB0/INT

прерывание по фронту сигнала на выводе RB0/INT

5

T0CS

бит выбора источника сигнала таймера   TMR0

внутренний тактовый сигнал (CLKOUT)

переход на выводе RA4/T0CKI

4

T0SE

бит выбора перехода источника сигнала для TMR0

приращение по фронту сигнала на выводе RA4/T0CKI

приращение по спаду сигнала на выводе RA4/T0CKI

3

PSA

бит назначения предделителя

предделитель подключен к TMR0

предделитель подключен к сторожевому таймеру

2

PS2

биты выбора коэффициента деления предделителя

Значения коэффициента деления предделителя при различных комбинациях значений этих бит приведено в табл. 3.

1

PS1

0

PS0



Таблица 3



Значения коэффициента деления предделителя при различных комбинациях значений бит PS2, PS1, PS0



Значения бит

Предделитель TMR0

Предделитель WDT

000

1:2

1:1

001

1:4

1:2

010

1:8

1:4

011

1:16

1:8

100

1:32

1:16

101

1:64

1:32

110

1:128

1:64

111

1:256

1:128



В том случае, когда предделитель обслуживает сторожевой таймер WDT, таймеру TMR0 назначается коэффициент предварительного деления 1:1.

Режим таймера выбирается путем сбрасывания в ноль бита T0CS регистра OPTION. В режиме таймера TMR0 инкрементируется каждый командный цикл (без предделителя). После записи информации в TMR0 инкрементирование его начнется после двух командных циклов. Это происходит со всеми командами, которые производят запись или чтение-модификацию-запись TMR0 (например, MOVF TMR0, CLRF TMR0). Избежать этого можно при помощи записи в TMR0 скорректированного значения. Если TMR0 нужно проверить на равенство нулю без останова счета, следует использовать инструкцию

MOVF TMR0,W

Режим счетчика выбирается путем установки в единицу бита T0CS регистра OPTION. В этом режиме регистр TMR0 будет инкрементироваться(увеличиваться на единицу) либо нарастающим, либо спадающим фронтом на выводе RA4/T0CKI от внешних событий. Направление фронта определяется управляющим битом T0SE в регистре OPTION. При T0SE = 0 будет выбран нарастающий фронт.

Предделитель может использоваться или совместно с TMR0, или со сторожевым (Watchdog) таймером. Вариант подключения делителя контролируется битом PSA регистра OPTION. При PSA=0 делитель будет подсоединен к TMR0. Содержимое делителя программе недоступно. Коэффициент деления предделителя программируется битами PS2…PS0 регистра OPTION.

Прерывание по TMR0 вырабатывается тогда, когда происходит переполнение регистра таймера/счетчика при переходе от FFh к 00h. Тогда устанавливается бит запроса T0IF в регистре INTCON. Данное прерывание можно замаскировать битом T0IE в регистре INTCON. Бит запроса T0IF должен быть сброшен программно при обработке прерывания. Прерывание по TMR0 не может вывести процессор из режима SLEEP потому, что таймер в этом режиме не функционирует.

При PSA=1 делитель будет подсоединен к сторожевому таймеру как постделитель (делитель на выходе). Возможные варианты использования предделителя показаны на рис. 4.

При использовании предделителя совместно с TMR0, все команды, изменяющие содержимое TMR0, обнуляют предделитель. Если предделитель используется совместно с WDT, команда CLRWDT обнуляет содержимое предделителя вместе с WDT.

При использовании модуля TIMER0 в режиме счетчика внешних событий необходимо учитывать то, что внешний тактовый сигнал синхронизируется внутренней частотой Fosc. Это приводит к появлению задержки во времени фактического инкрементирования содержимого TMR0.

Синхронизация происходит по окончании 2-го и 4-го тактов работы МК, поэтому, если предделитель не используется, то для фиксации входного события необходимо, чтобы длительности высокого и низкого состояний сигнала на входе RA4/T0CKI были бы не менее 2 периодов тактовой частоты Tosc плюс некоторая задержка ( ~ 20 нс).

Если модуль TIMER0 используется совместно с предделителем, то частота входного сигнала делится асинхронным счетчиком так, что сигнал на выходе предделителя становится симметричным. При этом необходимо, чтобы длительности высокого и низкого уровней сигнала на входе RA4/T0CKI были бы не менее 10 нс. Синхронизация сигнала происходит на выходе предделителя, поэтому существует небольшая задержка между фронтом внешнего сигнала и временем фактического инкремента таймера/счетчика. Эта задержка находится в диапазоне от 3 до 7 периодов колебаний тактового генератора. Таким образом, измерение интервала между событиями будет выполнено с точностью ±4 · Tosc.



Структура и возможные варианты использования пределителя.

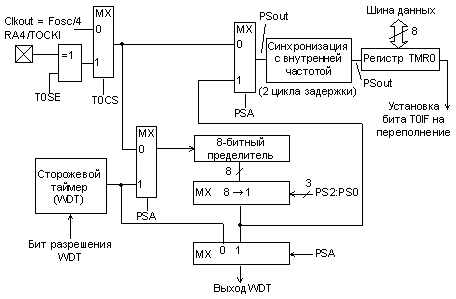

Рис. 4. Схема работы таймера и сторожевого таймера с предделителем



3.2 Организация коротких временных задержек



Рассмотрим организацию коротких временных задержек с помощью таймера.

Пусть тактовая частота микроконтроллера f равна 10 МГц. Требуется организовать временную задержку 10 мс. Выполним необходимые расчеты.

Вычислим длительность одного такта.



,



тогда длительность машинного цикла, состоящего из четырех тактов



.



Вычислим количество машинных циклов, которые выполнятся за 10 мс:



.



Вычислим количество прерываний таймера за это количество машинных циклов. Так как прерывание таймера возникает через каждые 256 машинных циклов, поделим нацело количество машинных циклов на 256:



.



Вычислим оставшееся число машинных циклов:



.



Определим стартовое значение таймера так, чтобы прерывание произошло через 168 машинных циклов:



.



Таким образом, получается 97+1=98 прерываний таймера.

Определим состояние регистра OPTION так, чтобы переключиться на режим таймера:



/RBPU

INTEDG

T0CS

T0SE

PSA

PS2

PS1

PS0

1

1

0

1

1

1

1

1



Фрагмент программы, осуществляющий задержку на 10 мс





Bsf Status, rp0

; переключаемся в 1-й банк



Bcf Option,TOCS

; сбрасываем бит TOCS, чтобы включить таймер



Bcf Status, rp0

; переключаемся в 0-й банк



Movlw  98

; записываем число прерываний таймера



Movwf 0x0c

; в регистр-счетчик



Movlw 88

; записываем стартовое значение



Movwf TMR0

; в таймер

L1

btfss intcon,TOIF

; ожидаем прерывания таймера



Goto l1





Bcf intcon, TOIF

; сбрасываем флаг прерывания таймера



Decfsz 0x0c,1

; отсчитываем прерывание таймера



Goto l1

; возвращаемся на начало цикла



3.3 Организация длительных временных задержек



При организации более длительных задержек количество прерываний таймера превосходит число 255 и не может храниться в регистре-счетчике прерываний. В этом случае целесообразно воспользоваться предделителем.

Пусть при той же тактовой частоте микроконтроллера требуется организовать временную задержку 320 мс.



;



.



Установим предделитель 1:32, тогда



;



;



;



.



Определим состояние регистра OPTION так, чтобы переключиться на режим таймера и установить перед ним предделитель 1:32:



/RBPU

INTEDG

T0CS

T0SE

PSA

PS2

PS1

PS0

1

1

0

1

0

1

0

0



Фрагмент программы, реализующий задержку 320 мс:





Bsf Status, rp0

; переключаемся в 1-й банк



Movlw 0xd4

; записываем сформированный двоичный код



movwf Option

; в регистр Option



Bcf Status, rp0

; переключаемся в 0-й банк



Movlw  98

; записываем число прерываний таймера



Movwf 0x0c

; в регистр-счетчик



Movlw 88

; записываем стартовое значение



Movwf TMR0

; в таймер

L1

btfss intcon,TOIF

; ожидаем прерывания таймера



Goto l1





Bcf intcon, TOIF

; сбрасываем флаг прерывания таймера



Decfsz 0x0c,1

; отсчитываем прерывание таймера



Goto l1

; возвращаемся на начало цикла



3.4 Задание на лабораторную работу № 7



Для измерения скорости используется диск с отверстием, при повороте которого на 3600 автомобиль проходит m см. При попадании света в отверстие происходит прерывание от 0-го бита PORTB. Вычислять и передавать в м/с скорость автомобиля на PORTA через каждые t мс, если тактовая частота процессора равна f.

Пример решения.

Пусть m=3 см, t=300 мс, f=10 МГц.



,



где nчисло оборотов диска за 300 мс.

Вычислим длительность одного такта.



,



тогда длительность машинного цикла, состоящего из четырех тактов



.

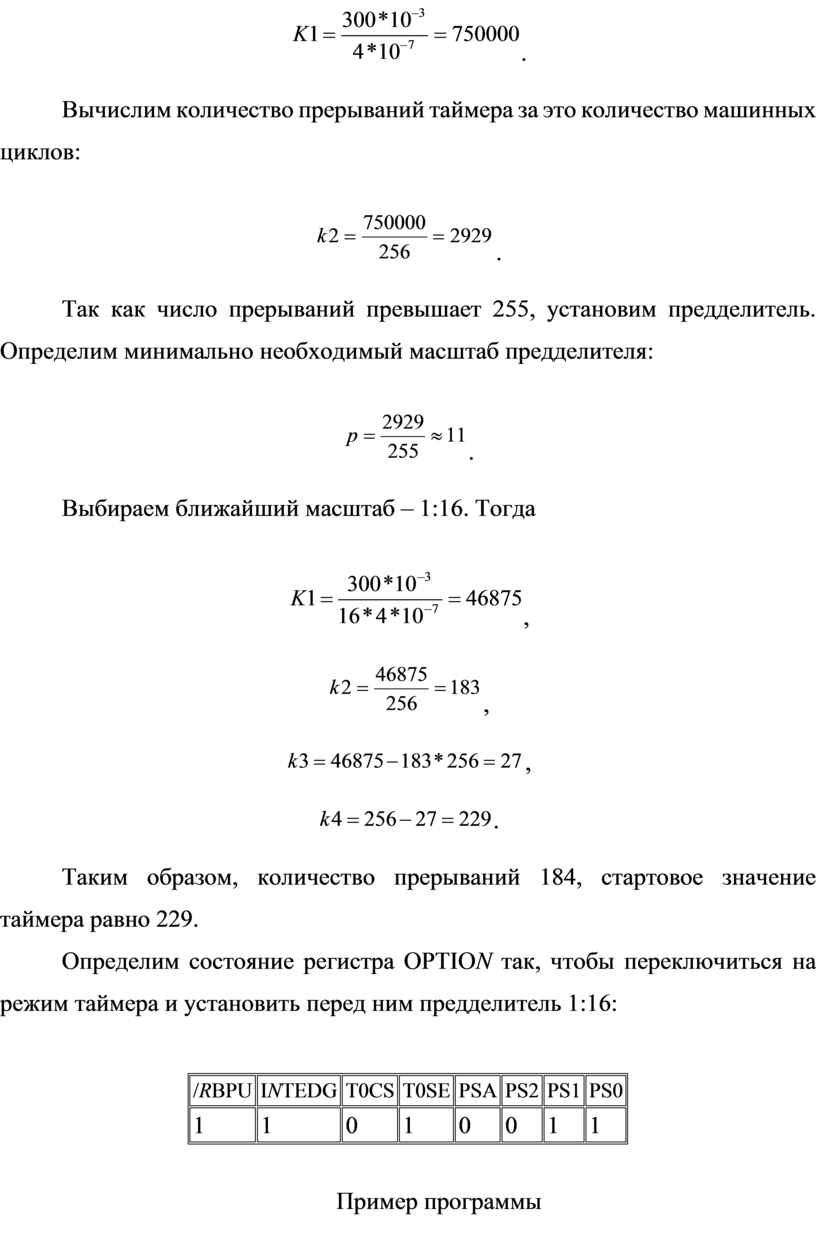

Вычислим количество машинных циклов, которые выполнятся за 300 мс:



.



Вычислим количество прерываний таймера за это количество машинных циклов:



.



Так как число прерываний превышает 255, установим предделитель. Определим минимально необходимый масштаб предделителя:



.



Выбираем ближайший масштаб – 1:16. Тогда



,



,



,



.



Таким образом, количество прерываний 184, стартовое значение таймера равно 229.

Определим состояние регистра OPTION так, чтобы переключиться на режим таймера и установить перед ним предделитель 1:16:



/RBPU

INTEDG

T0CS

T0SE

PSA

PS2

PS1

PS0

1

1

0

1

0

0

1

1



Пример программы





Npr equ 0x0d





N equ 0x0c





temp equ 0x0e





a equ 0x0f





count equ 0x10





rez equ 0x11





Org 0

; по адресу 0 делаем переход



Goto Start

; на начало программы



Org 4

; по адресу 4 делаем переход на процедуру



Goto Inter

; обработки прерываний

Start

Bsf status, rp0

; переключаемся в банк 1



Clrf porta

; настраиваем porta на выход



Movlw 0xd3

; настраиваем option на режим таймера



Movwf option

; с предделителем 1:16



Bcf status, rp0

; переключаемся в банк 0



Clrf n

; обнуляем счетчик оборотов



Movlw 184

; записываем число прерываний



Movwf npr

; в счетчик прерываний



Movlw 229

; записываем стартовое значение таймера



Movwf tmr0

; в tmr0



Bsf intcon,toie

; разрешаем прерывания от таймера



Bsf intcon,inte

; разрешаем прерывания от бита 0



Bsf intcon, gie

; снимаем маску со всех прерываний

L0

goto L0

; организуем бесконечный цикл

Inter

btfsc intcon,intf

; если прерывание от 0 бита



Call Count_s

; вызываем процедуру Count_s



Btfsc intcon,toif

; если прерывание от таймера



Call Count_time

; вызываем процедуру Count_time



Retfie

; возврат из процедуры обработки прерываний

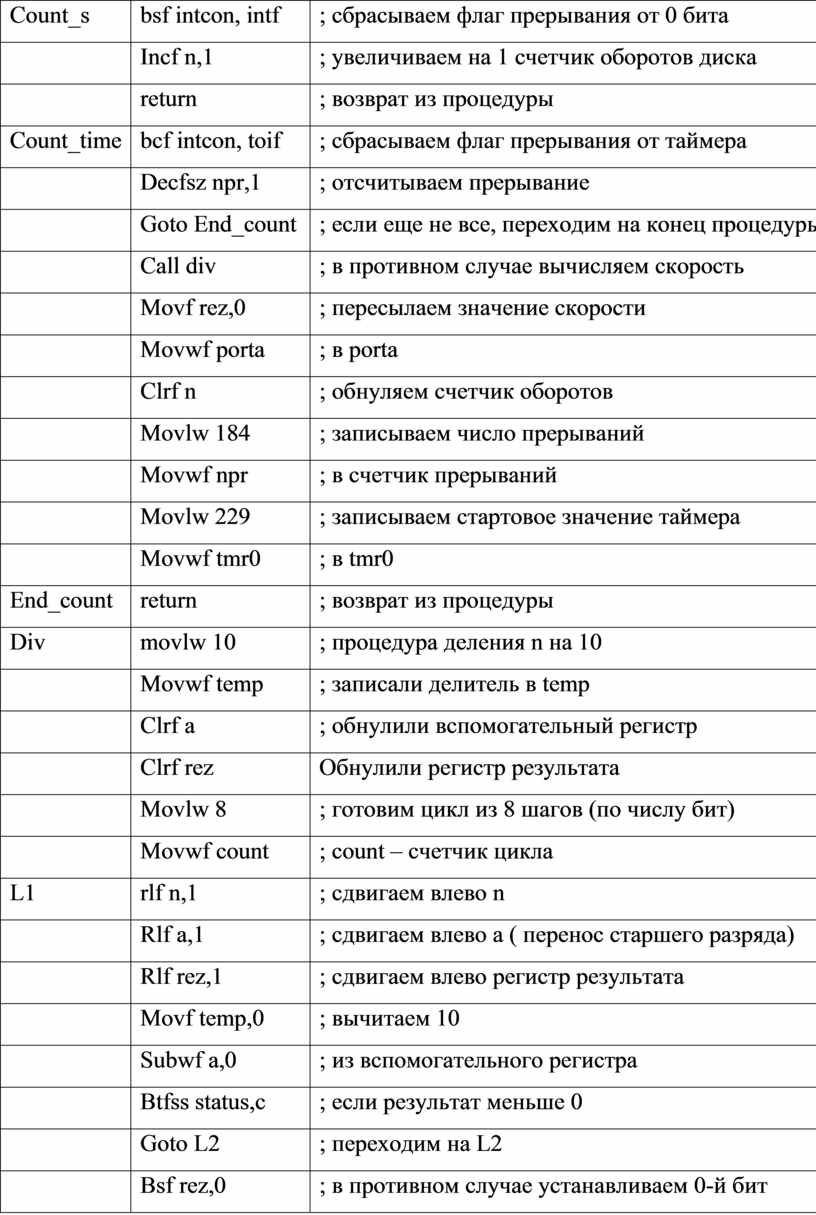

Count_s

bsf intcon, intf

; сбрасываем флаг прерывания от 0 бита



Incf n,1

; увеличиваем на 1 счетчик оборотов диска



return

; возврат из процедуры

Count_time

bcf intcon, toif

; сбрасываем флаг прерывания от таймера



Decfsz npr,1

; отсчитываем прерывание



Goto End_count

; если еще не все, переходим на конец процедуры



Call div

; в противном случае вычисляем скорость



Movf rez,0

; пересылаем значение скорости



Movwf porta

; в porta



Clrf n

; обнуляем счетчик оборотов



Movlw 184

; записываем число прерываний



Movwf npr

; в счетчик прерываний



Movlw 229

; записываем стартовое значение таймера



Movwf tmr0

; в tmr0

End_count

return

; возврат из процедуры

Div

movlw 10

; процедура деления n на 10



Movwf temp

; записали делитель в temp



Clrf a

; обнулили вспомогательный регистр



Clrf rez

Обнулили регистр результата



Movlw 8

; готовим цикл из 8 шагов (по числу бит)



Movwf count

; count – счетчик цикла

L1

rlf n,1

; сдвигаем влево n



Rlf a,1

; сдвигаем влево а ( перенос старшего разряда)



Rlf rez,1

; сдвигаем влево регистр результата



Movf temp,0

; вычитаем 10



Subwf a,0

; из вспомогательного регистра



Btfss status,c

; если результат меньше 0



Goto L2

; переходим на L2



Bsf rez,0

; в противном случае устанавливаем 0-й бит



Movwf a

; результат вычитания записываем в а

L2

Decfsz count,1

; отсчитываем шаг цикла



Goto L1

; если не 0, переходим на начало цикла

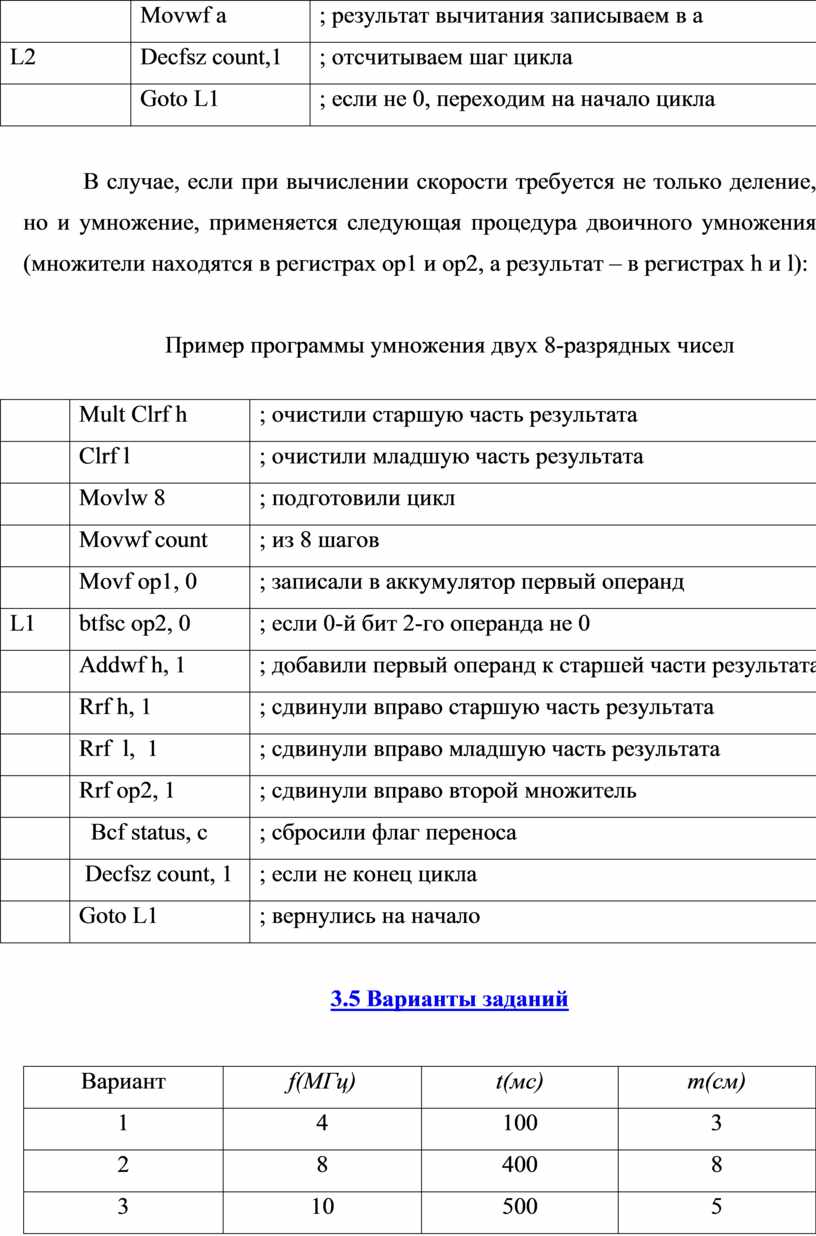

В случае, если при вычислении скорости требуется не только деление, но и умножение, применяется следующая процедура двоичного умножения (множители находятся в регистрах op1 и op2, а результат – в регистрах h и l):



Пример программы умножения двух 8-разрядных чисел





Mult Clrf h

; очистили старшую часть результата



Clrf l

; очистили младшую часть результата



Movlw 8

; подготовили цикл



Movwf count

; из 8 шагов



Movf op1, 0

; записали в аккумулятор первый операнд

L1

btfsc op2, 0

; если 0-й бит 2-го операнда не 0



Addwf h, 1

; добавили первый операнд к старшей части результата



Rrf h, 1

; сдвинули вправо старшую часть результата



Rrf  l,  1

; сдвинули вправо младшую часть результата



Rrf op2, 1

; сдвинули вправо второй множитель



  Bcf status, c

; сбросили флаг переноса



 Decfsz count, 1

; если не конец цикла



Goto L1

; вернулись на начало



3.5 Варианты заданий



Вариант

f(МГц)

t(мс)

m(см)

1

4

100

3

2

8

400

8

3

10

500

5

4

16

200

7

5

1

120

9

6

20

1500

2

7

2

300

4

8

12

1000

10

9

5

900

6

10

4

700

10

11

8

1100

2

12

10

800

5

13

16

1300

7

14

1

600

4

15

20

1100

8

16

2

180

9

17

12

1600

3

18

5

700

10

19

4

850

6

20

8

1250

7

21

10

750

8

22

16

1050

5

23

1

150

4

24

20

1700

3

25

2

600

9

26

12

900

7

27

5

400

6

28

4

500

11




Скачано с www.znanio.ru

ЛАБОРАТОРНАЯ РАБОТА № 7 Тема:

ЛАБОРАТОРНАЯ РАБОТА № 7 Тема:

Рис. 2. Схема тактирования и выполнения команды

Рис. 2. Схема тактирования и выполнения команды

Номер цикла 1 2 3 4 5

Номер цикла 1 2 3 4 5

TM R 0 с FFh до 00h .

TM R 0 с FFh до 00h .

PSA бит назначения предделителя предделитель подключен к

PSA бит назначения предделителя предделитель подключен к

Избежать этого можно при помощи записи в

Избежать этого можно при помощи записи в

При использовании модуля TIME

При использовании модуля TIME

Рис. 4. Схема работы таймера и сторожевого таймера с предделителем 3

Рис. 4. Схема работы таймера и сторожевого таймера с предделителем 3

Таким образом, получается 97+1=98 прерываний таймера

Таким образом, получается 97+1=98 прерываний таймера

Пусть при той же тактовой частоте микроконтроллера требуется организовать временную задержку 320 мс

Пусть при той же тактовой частоте микроконтроллера требуется организовать временную задержку 320 мс

Movwf TMR0 ; в таймер

Movwf TMR0 ; в таймер

Вычислим количество прерываний таймера за это количество машинных циклов:

Вычислим количество прерываний таймера за это количество машинных циклов:

Npr equ 0x0d

Npr equ 0x0d

Count_s bsf intcon, intf ; сбрасываем флаг прерывания от 0 бита

Count_s bsf intcon, intf ; сбрасываем флаг прерывания от 0 бита

Movwf a ; результат вычитания записываем в а

Movwf a ; результат вычитания записываем в а

4 16 200 7 5 1 120 9 6 20 1500 2 7 2 300 4 8 12 1000 10 9 5 900 6 10…

4 16 200 7 5 1 120 9 6 20 1500 2 7 2 300 4 8 12 1000 10 9 5 900 6 10…
Скачать файл
