«ИССЛЕДОВАНИЕ СОВРЕМЕННОЙ ПОДГОТОВКИ ЛЬДА ДЛЯ ЗАНЯТИЙ И ПРОВЕДЕНИЯ СОРЕВНОВАНИЙ ПО КЕРЛИНГУ»

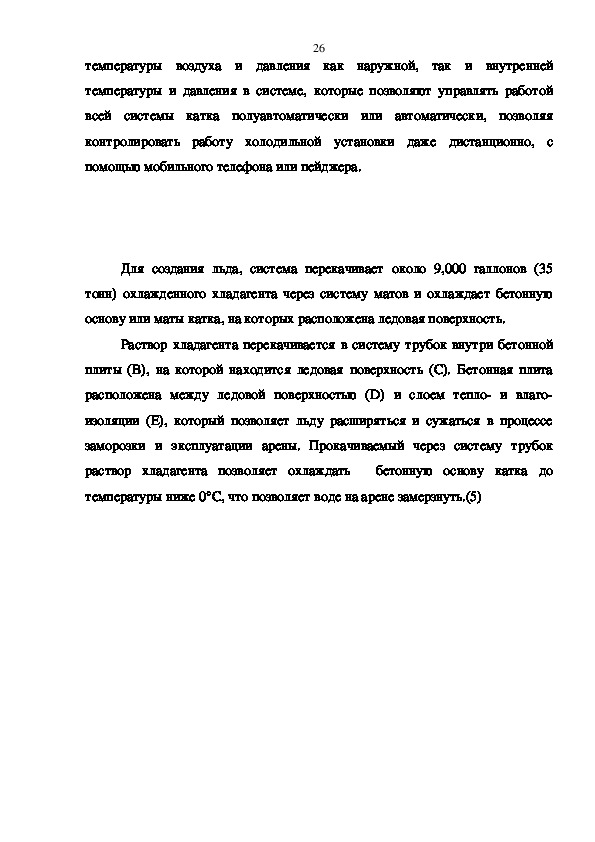

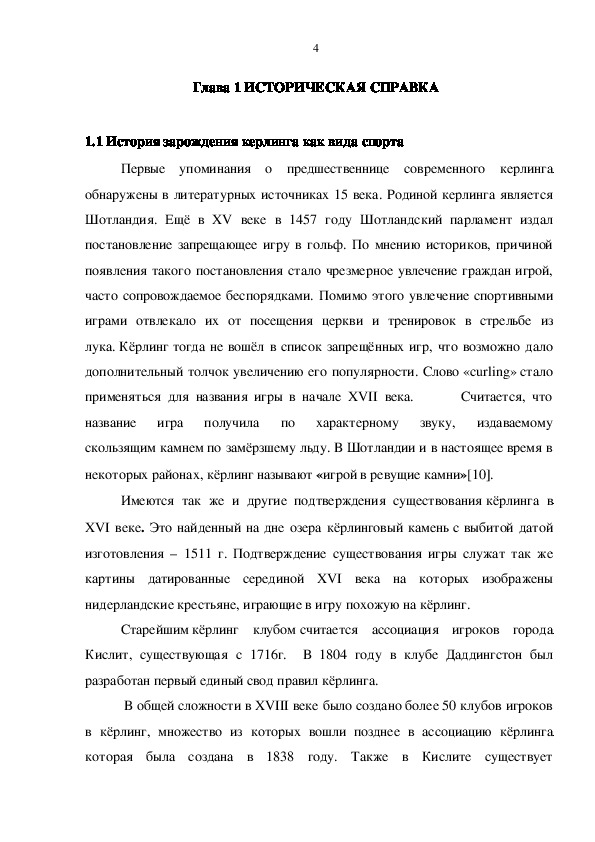

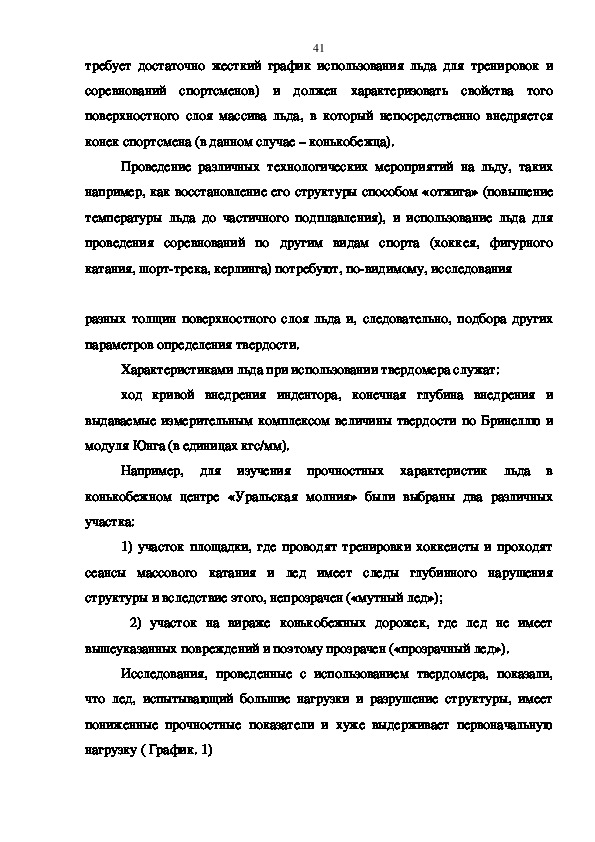

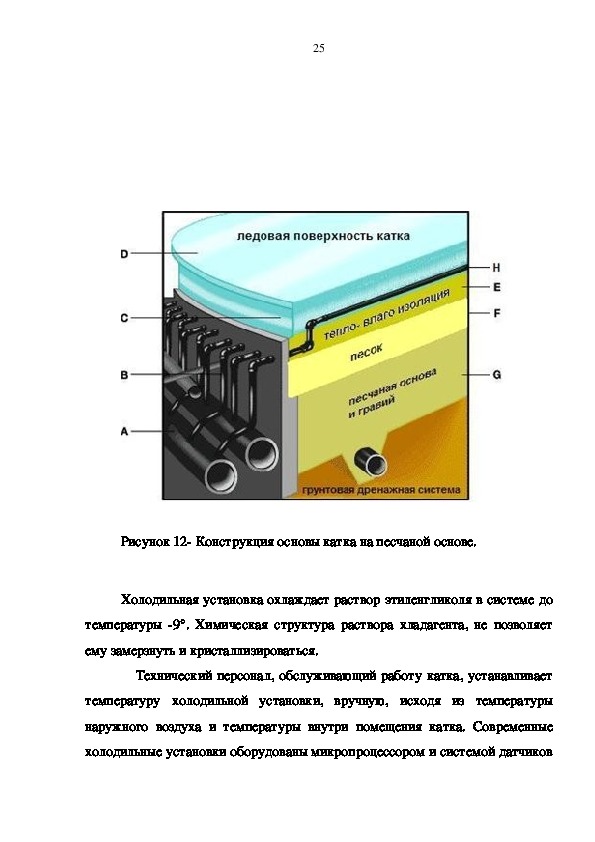

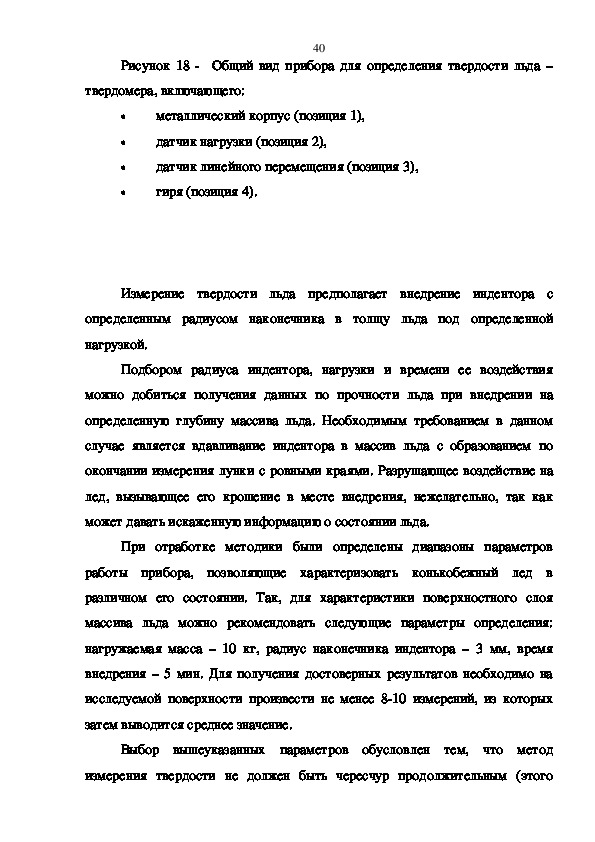

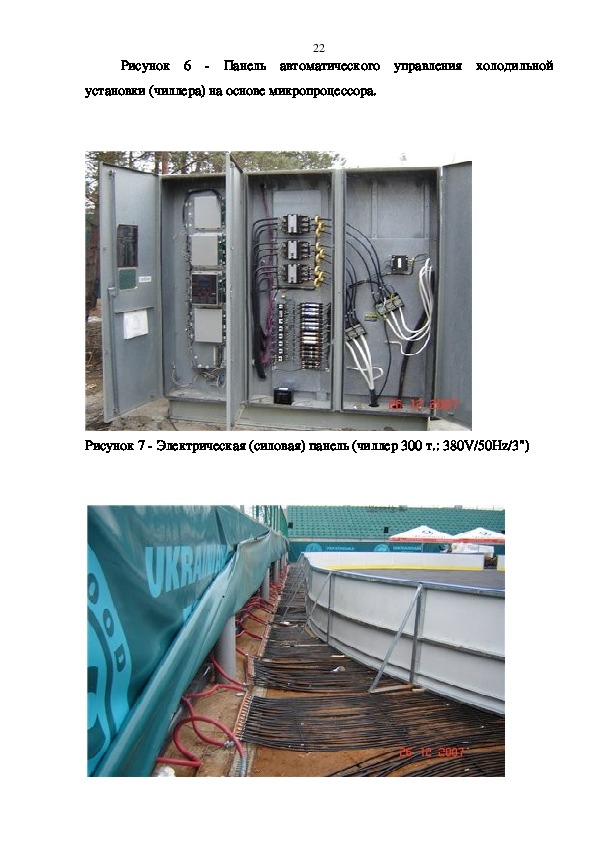

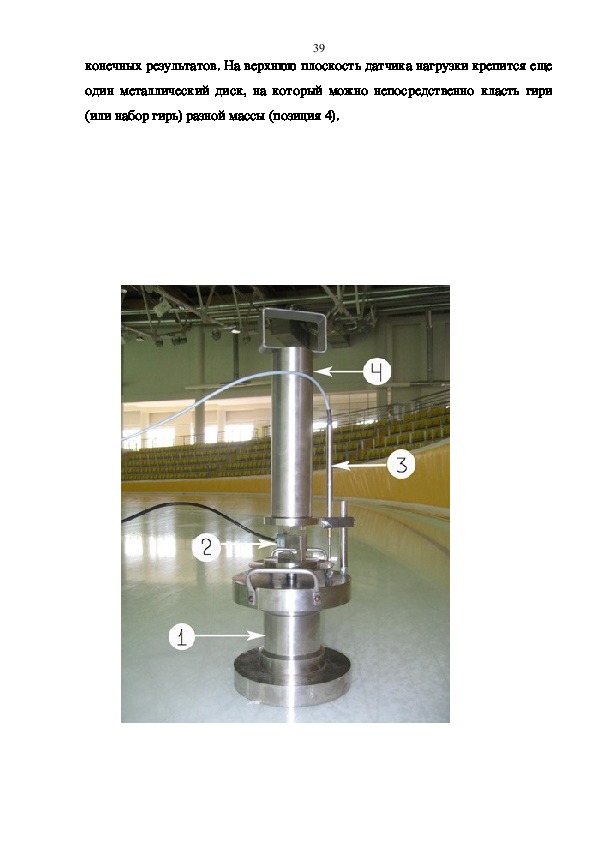

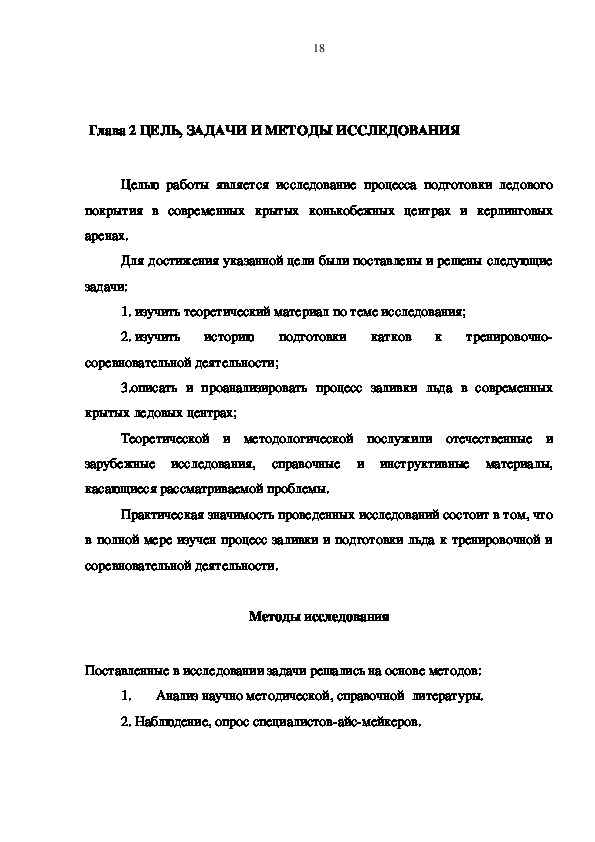

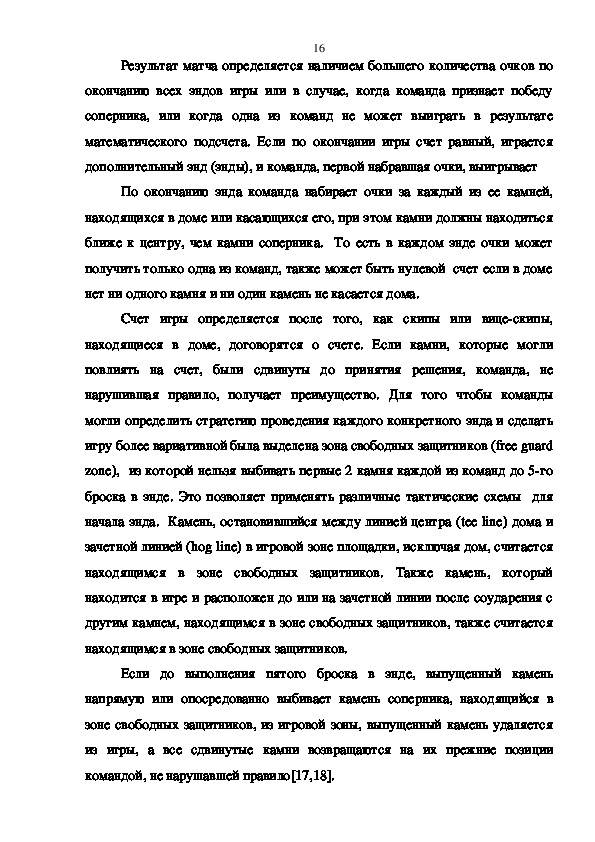

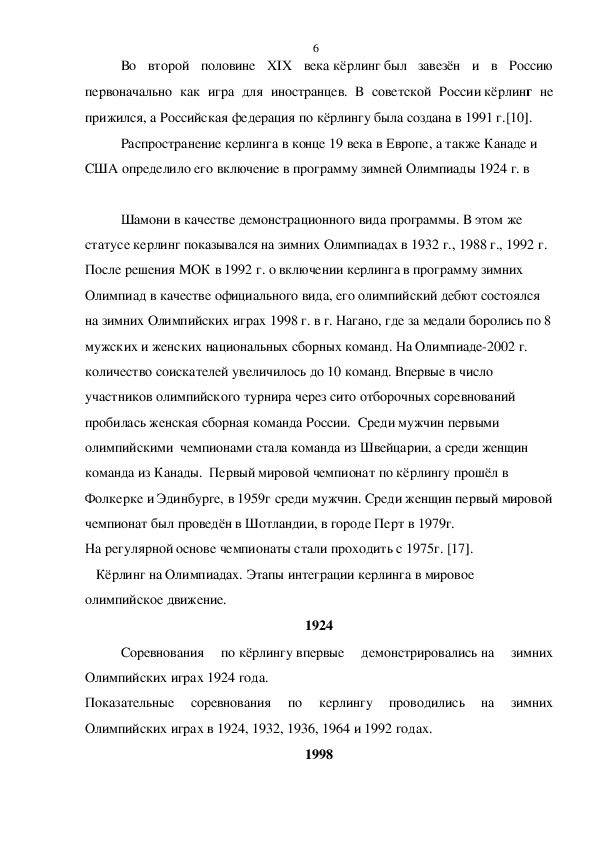

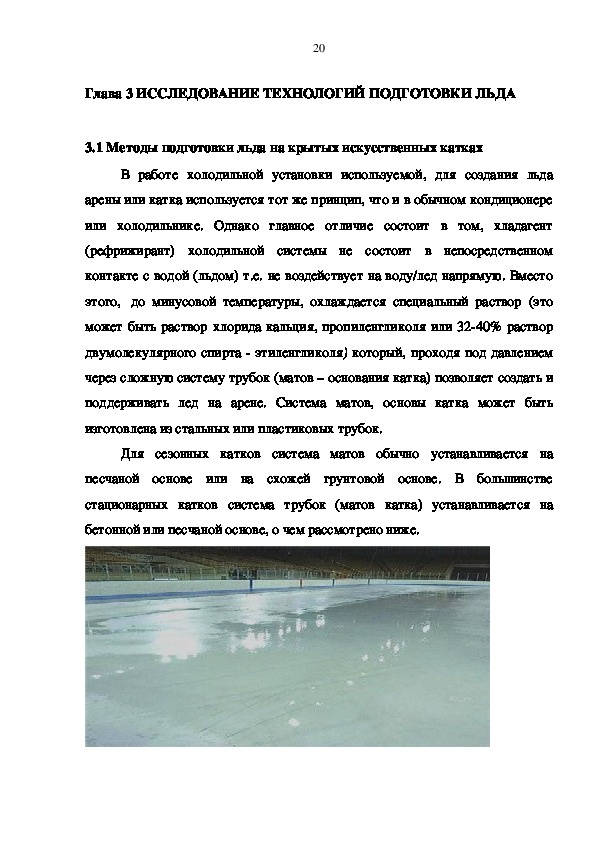

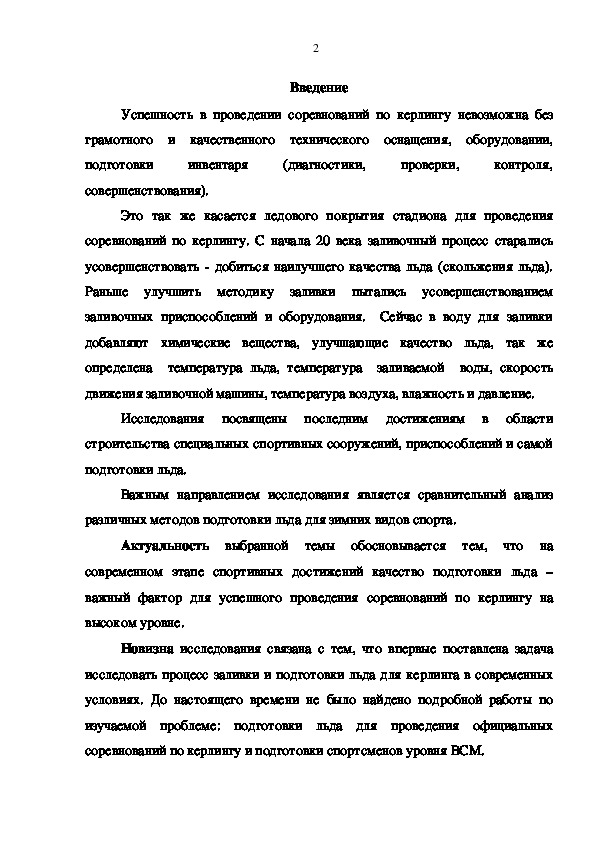

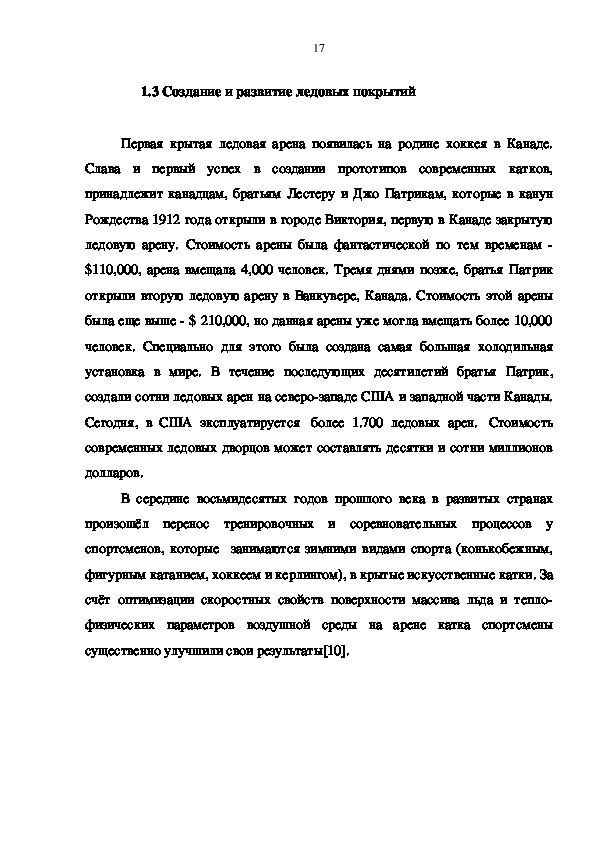

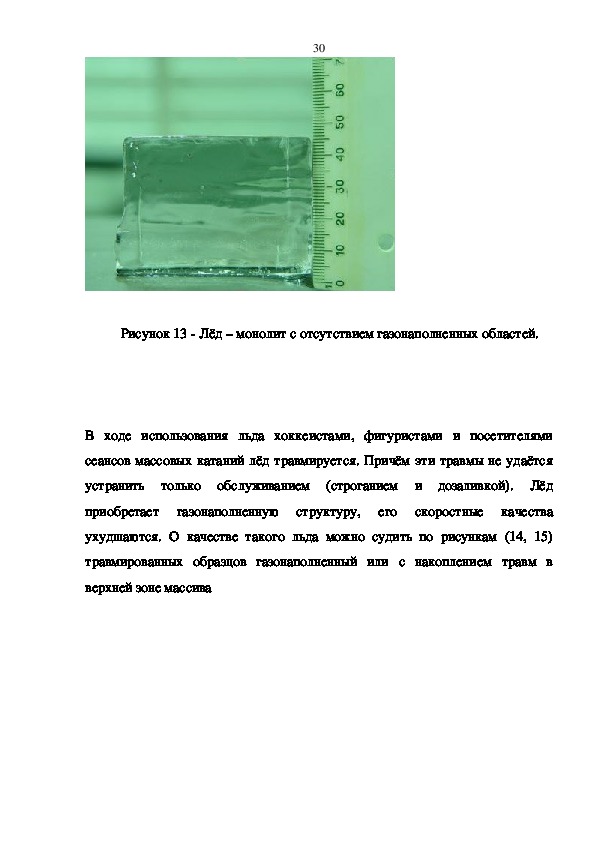

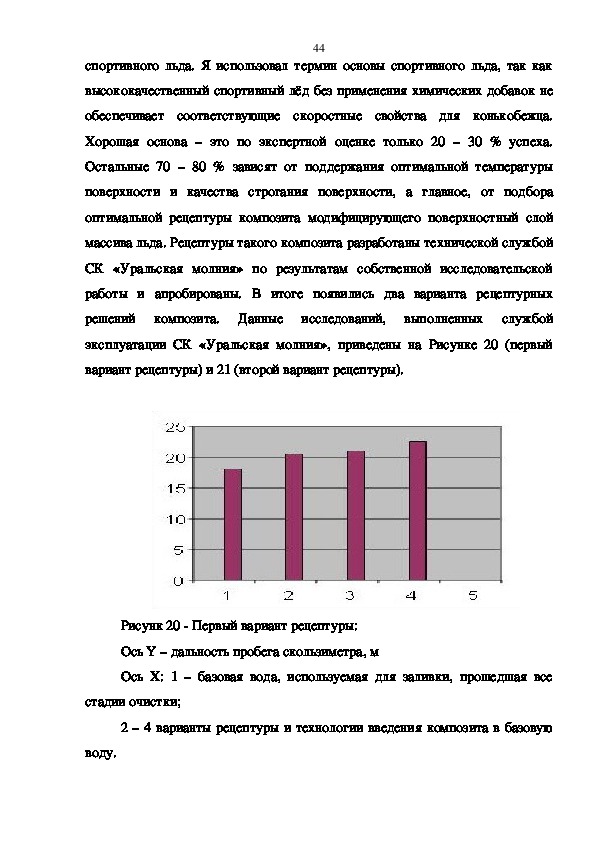

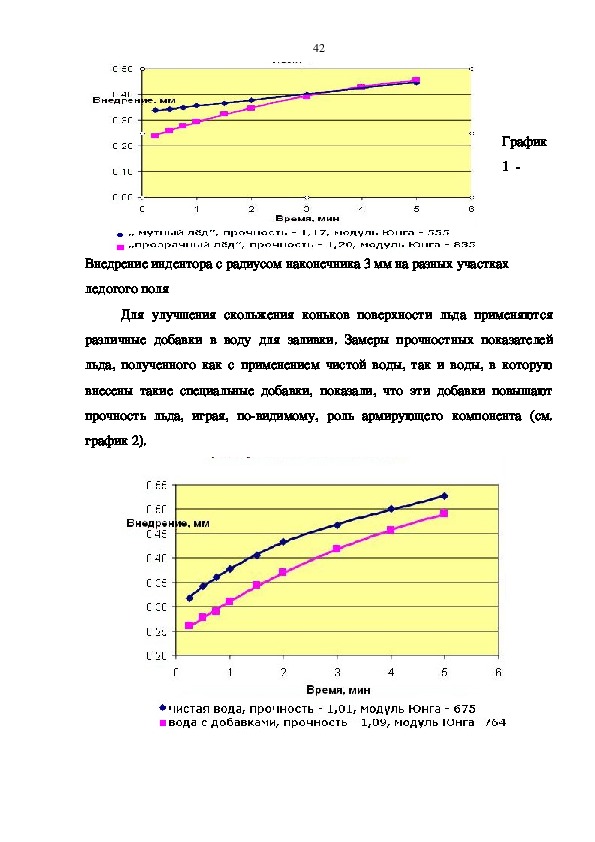

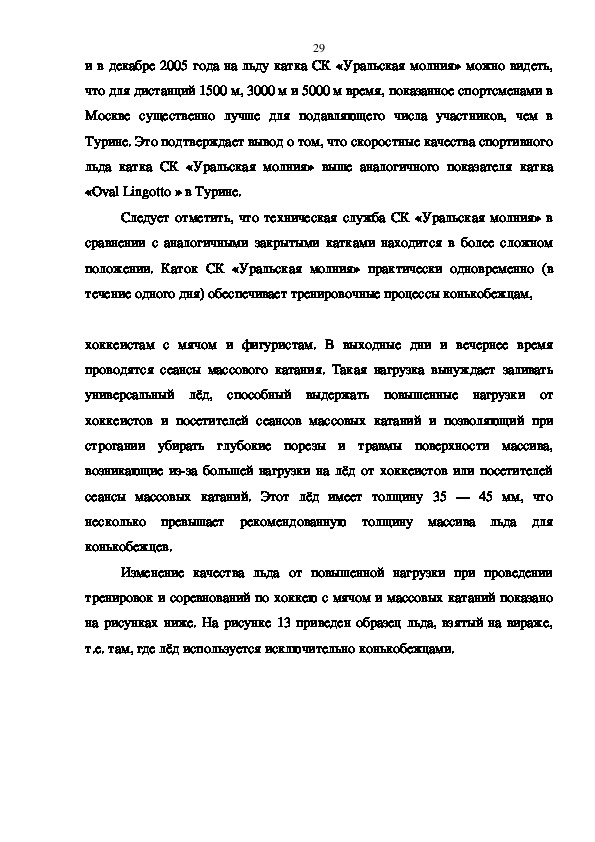

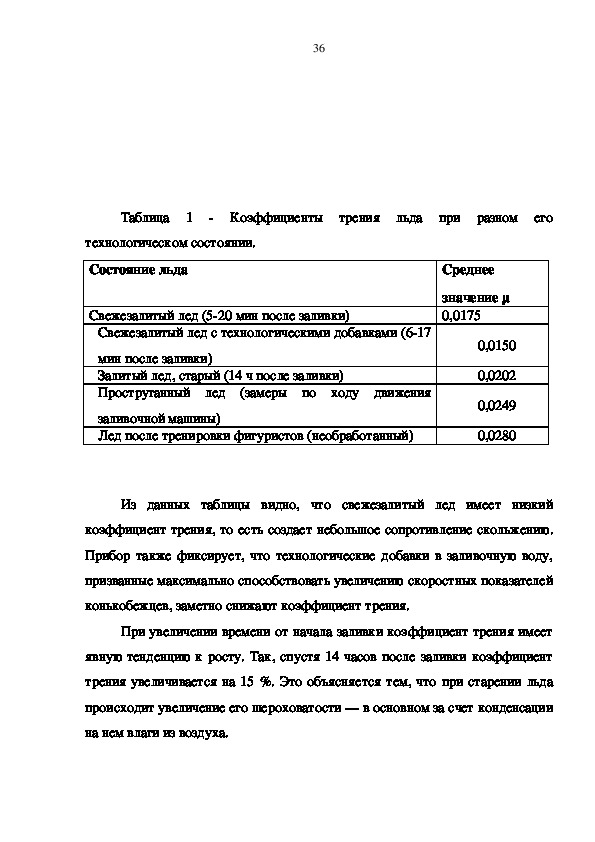

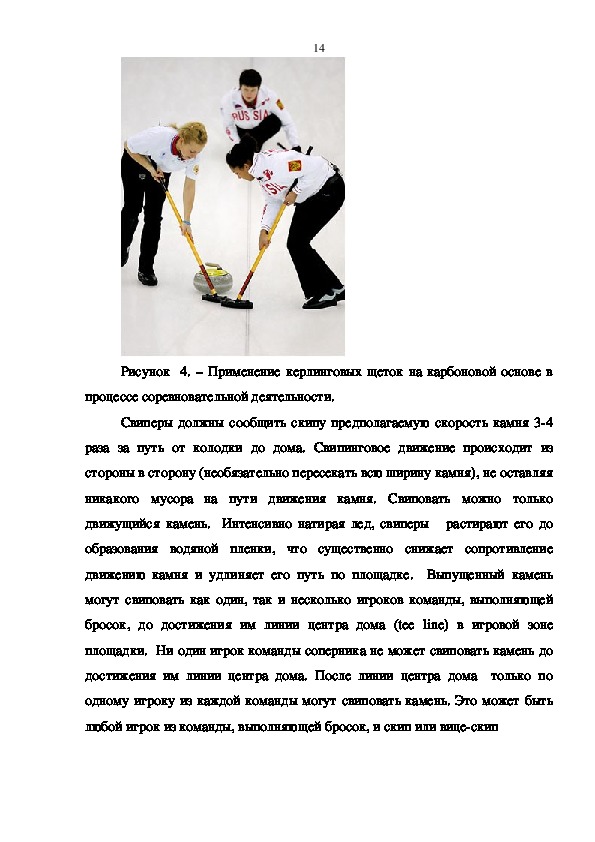

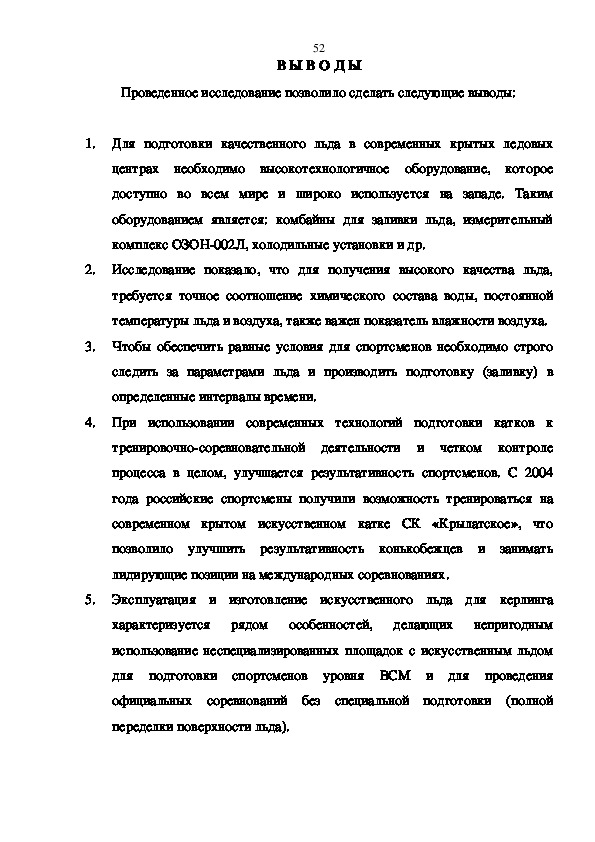

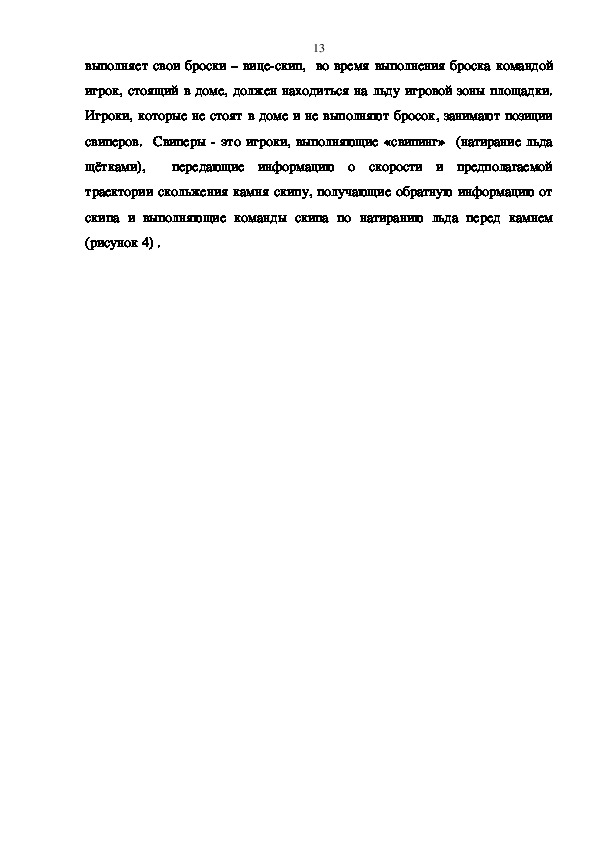

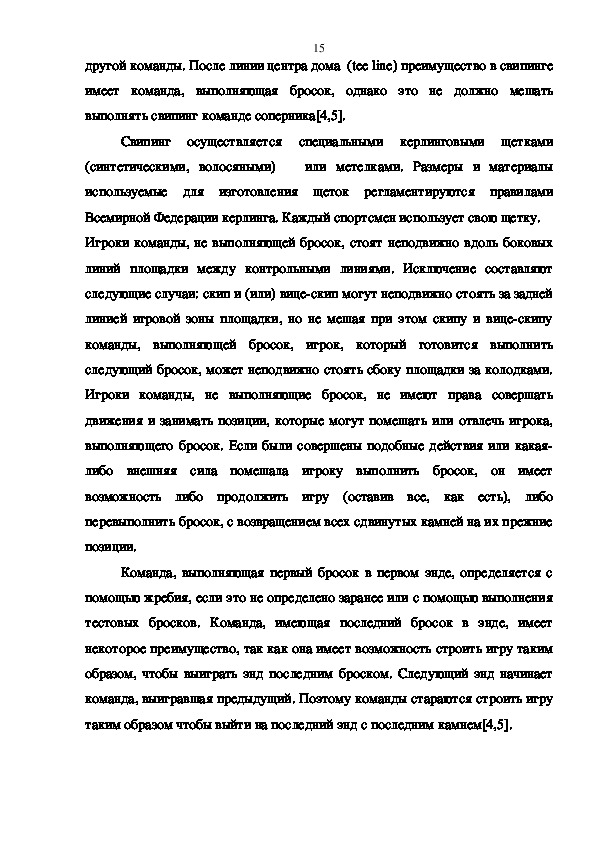

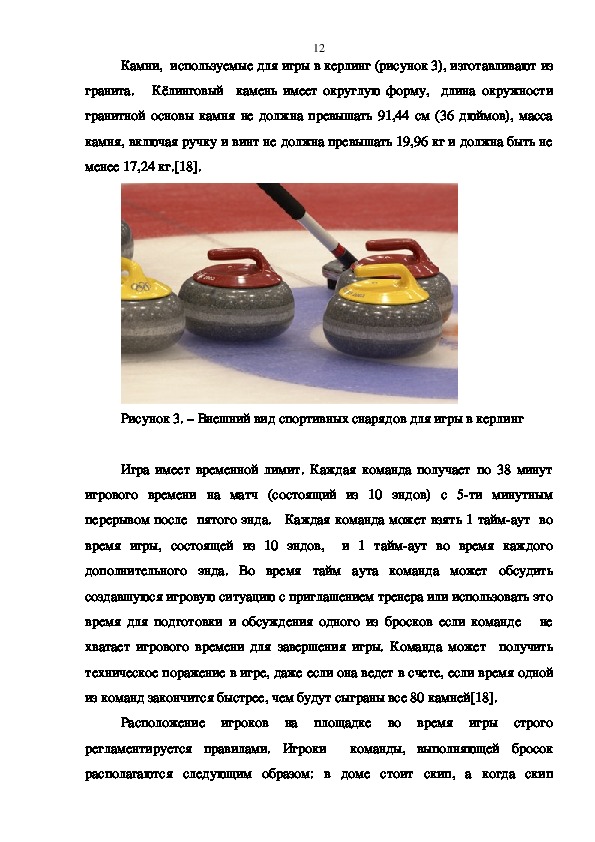

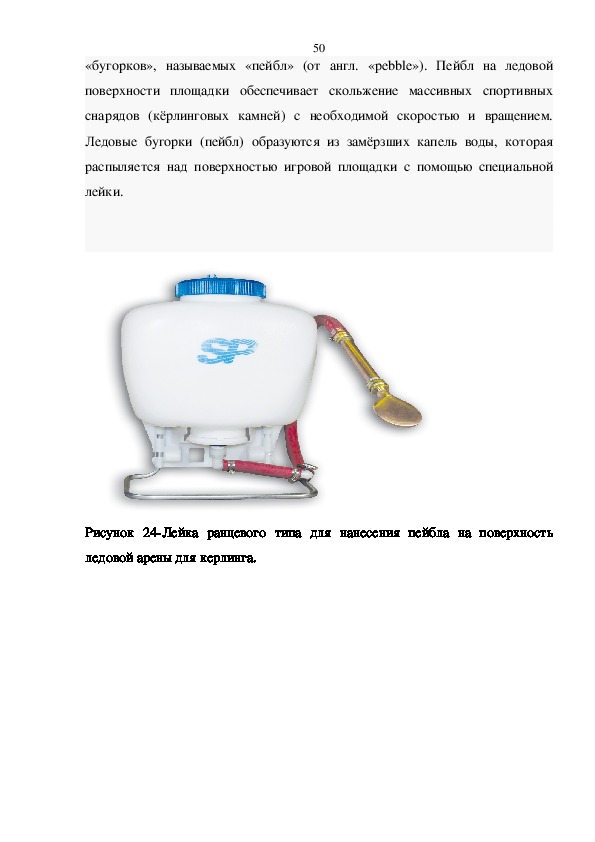

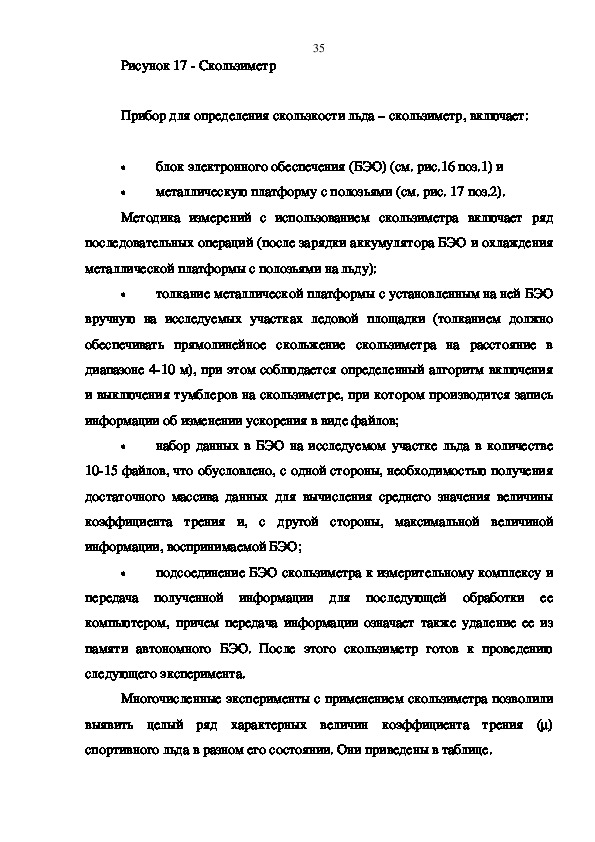

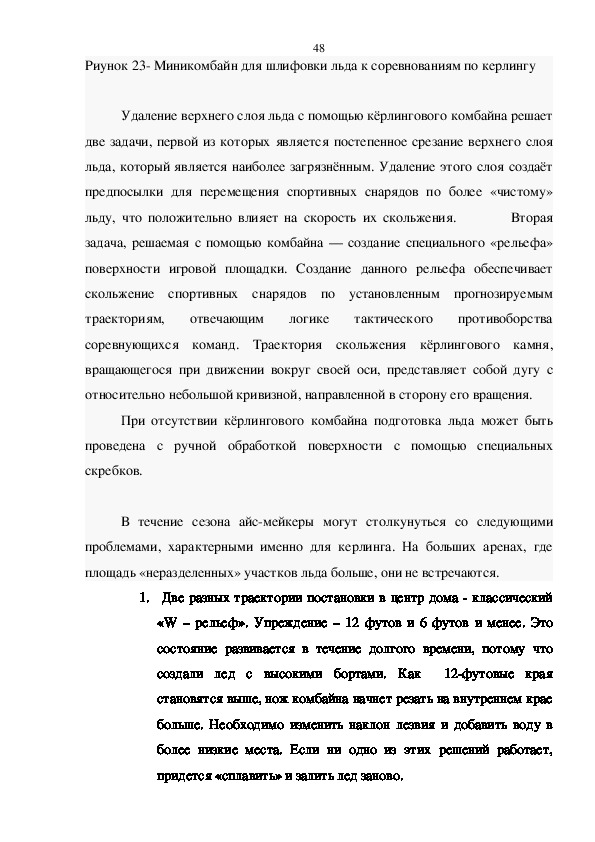

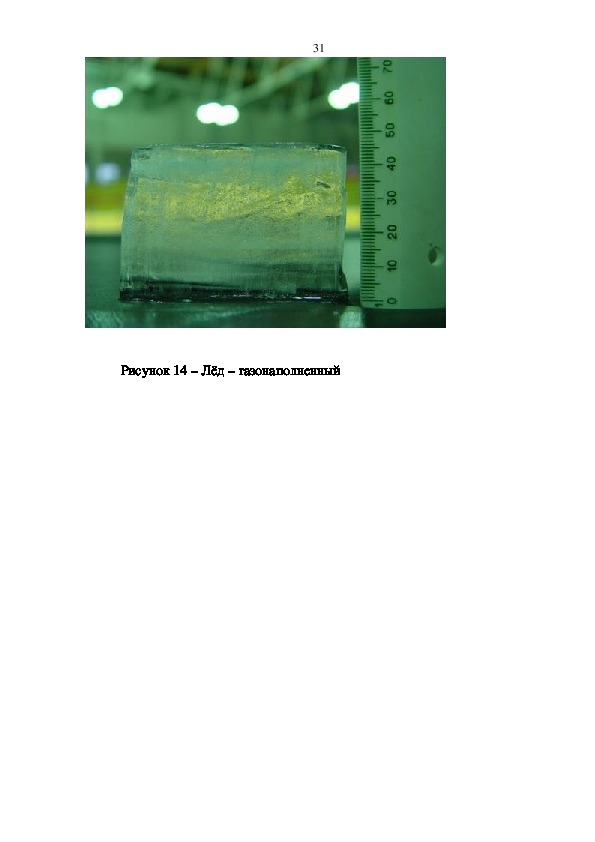

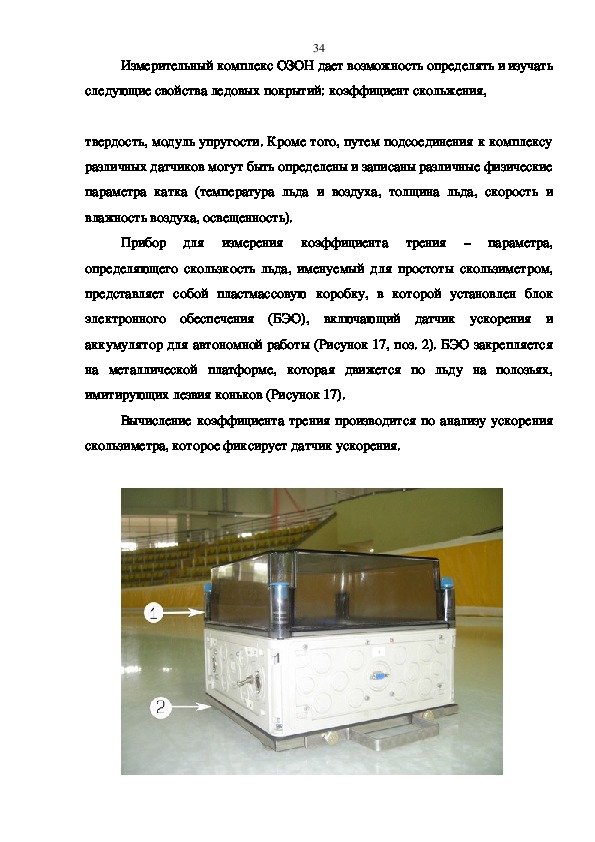

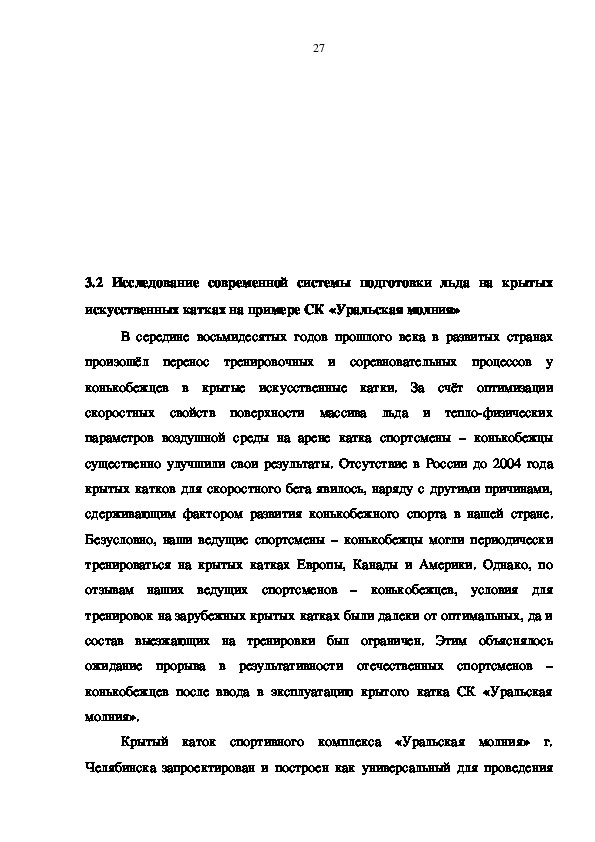

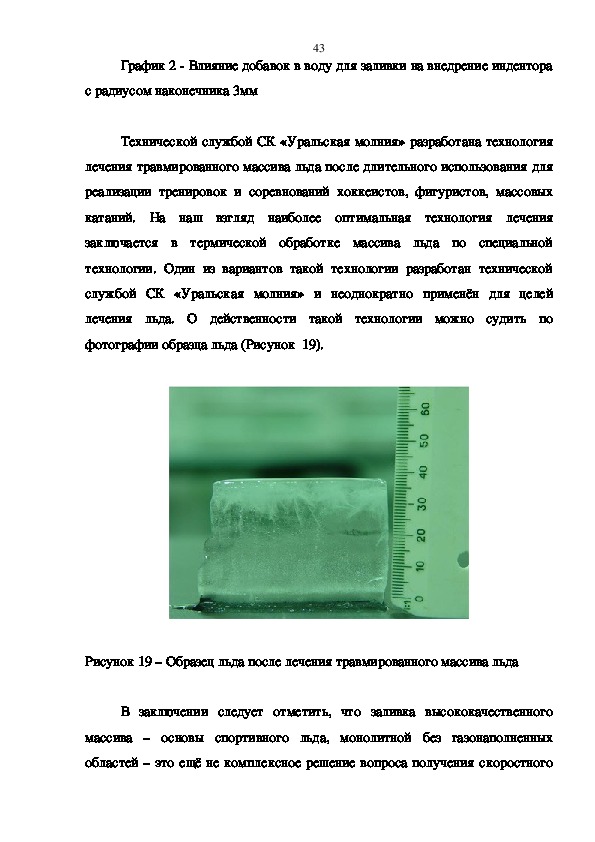

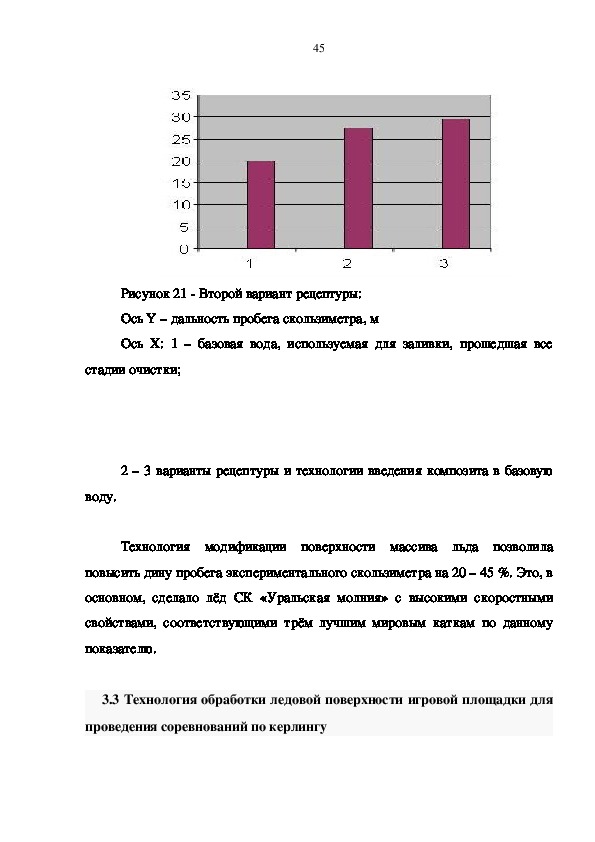

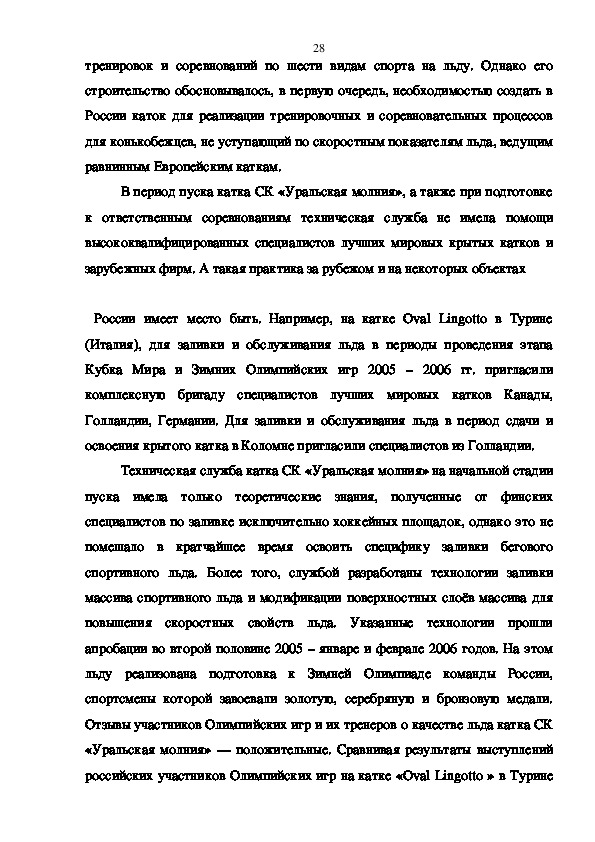

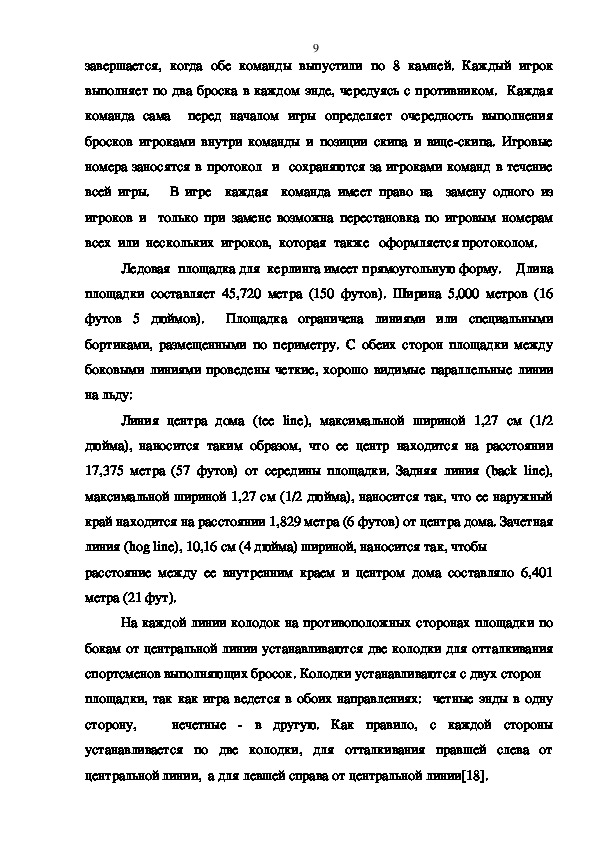

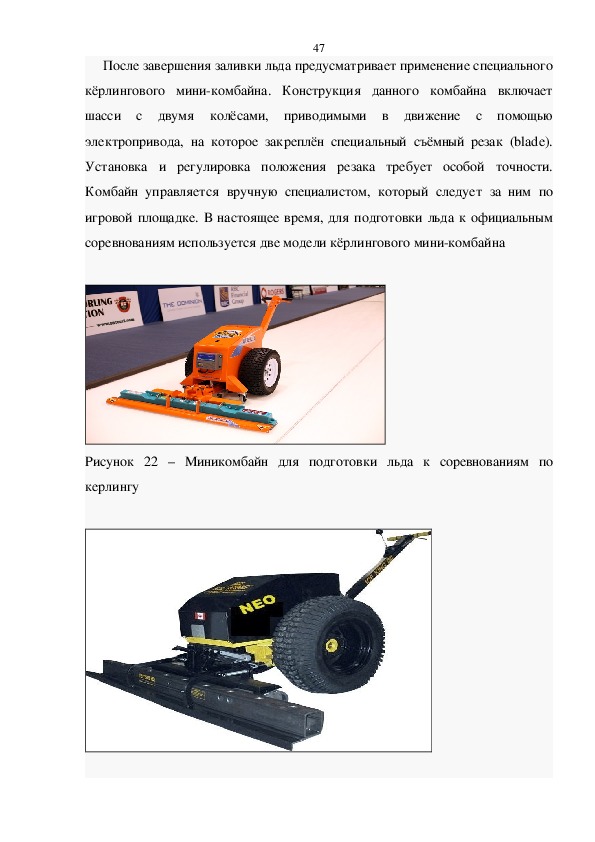

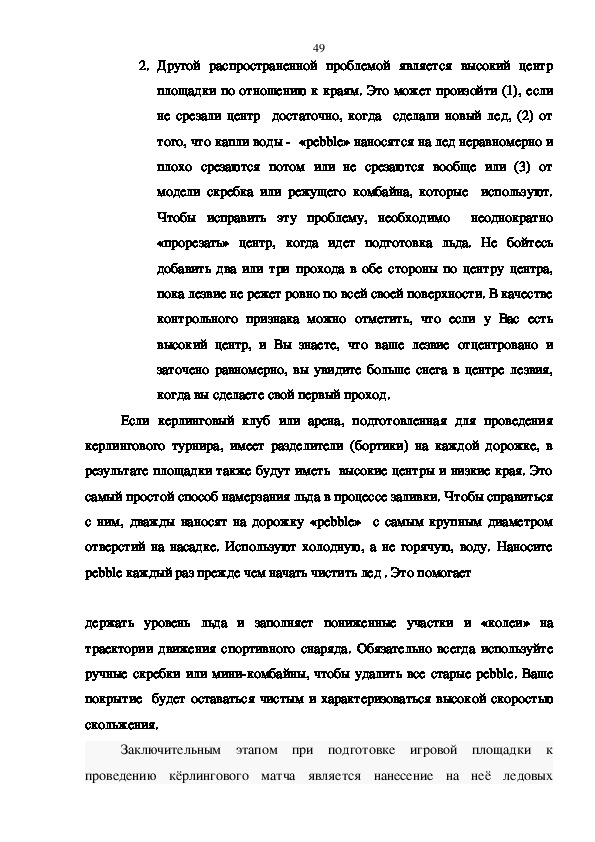

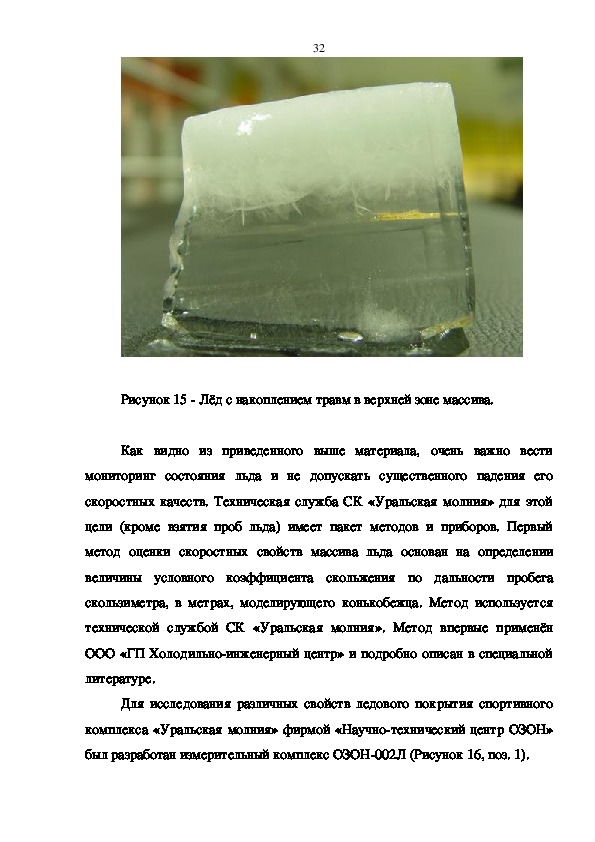

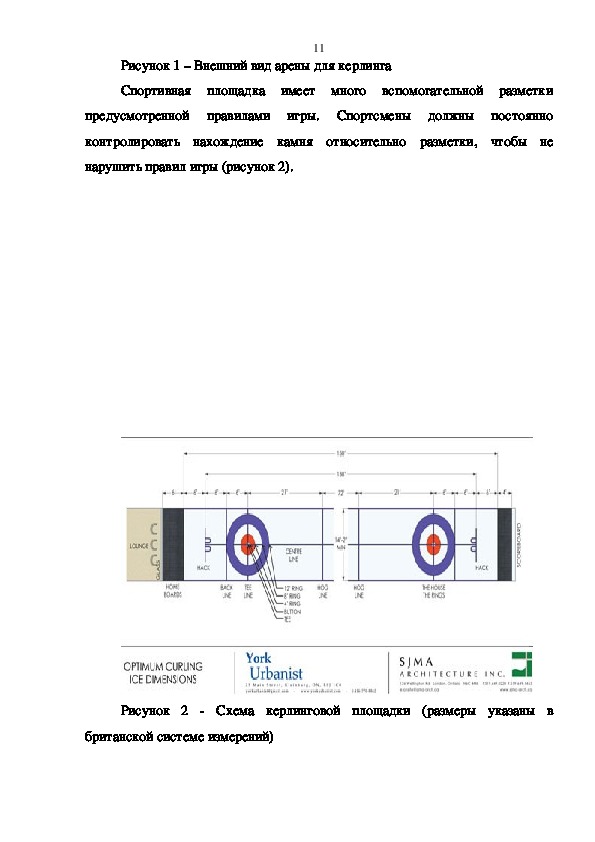

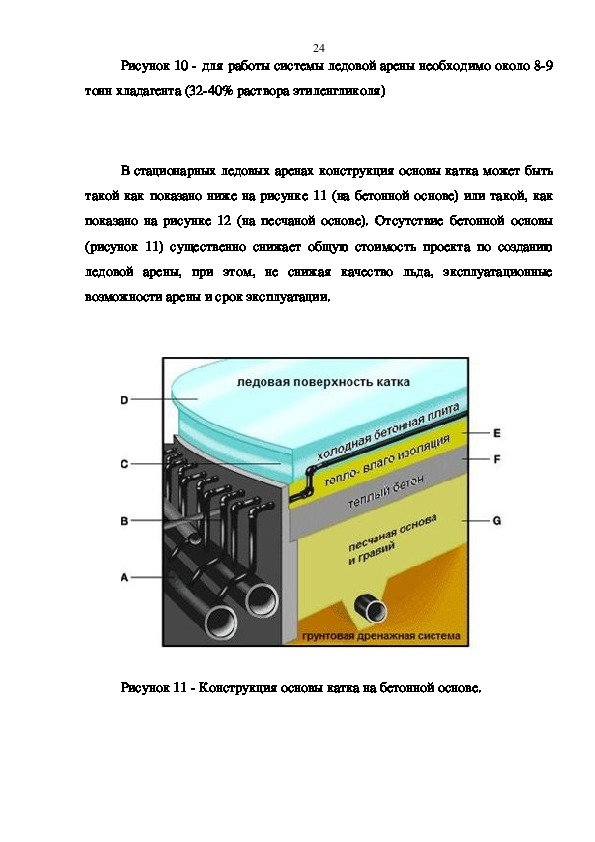

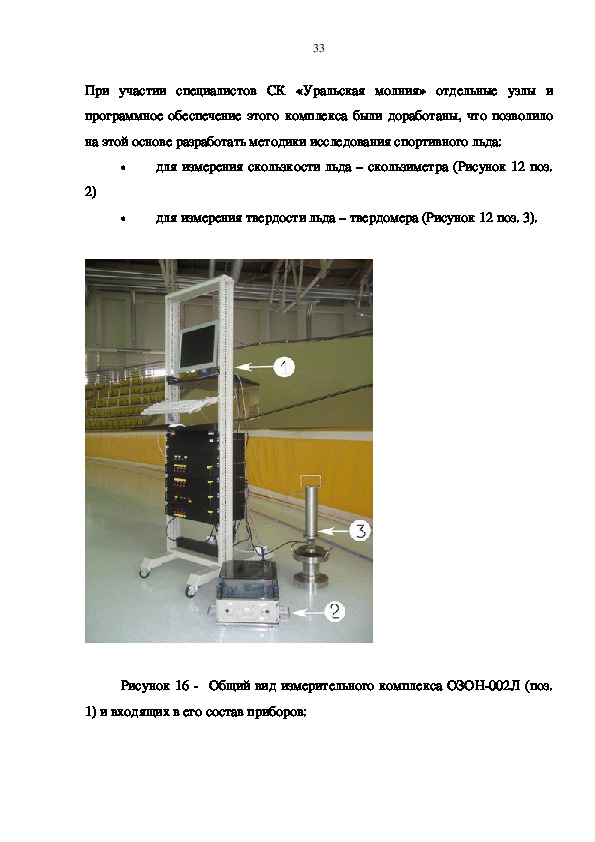

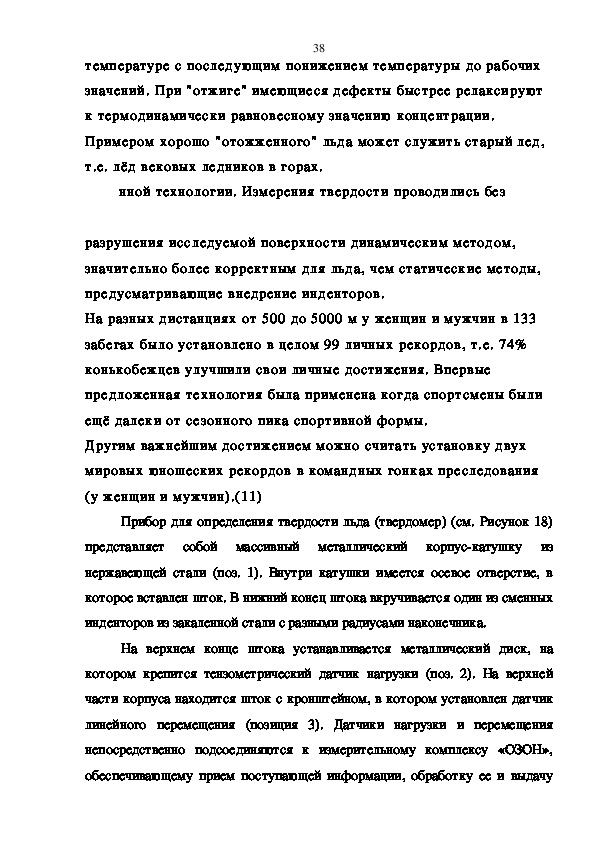

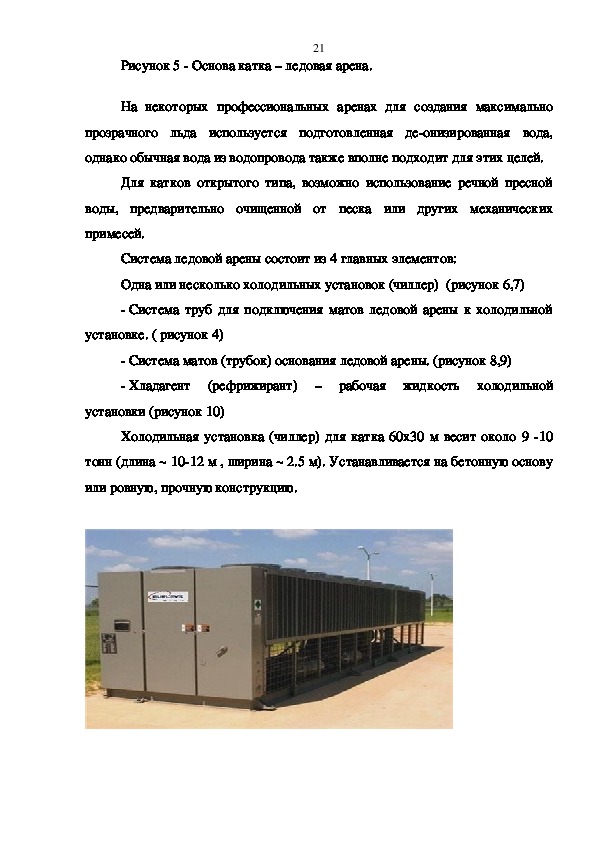

«ИССЛЕДОВАНИЕ СОВРЕМЕННОЙ ПОДГОТОВКИ ЛЬДА ДЛЯ ЗАНЯТИЙ И ПРОВЕДЕНИЯ СОРЕВНОВАНИЙ ПО КЕРЛИНГУ» С О Д Е Р Ж А Н И Е ВВЕДЕНИЕ…………………………………………………………………..3 ГЛАВА 1 Историческая справка…………………………………………5 1.1 История зарождения ледовых видов спорта……………………..5 1.2 Правила игры в керлинг…………………………………………...9 1.1 Создание и развитие ледовых покрытий………………………..17 ГЛАВА 2 Цель, задачи и методы исследования………………………18 ГЛАВА 3 Исследование технологий подготовки льда..……….…….19 3.1 Методы подготовки льда на крытых искусственных катках……….19 3.2 Исследование современной системы подготовки льда  на крытых искусственных катках на примере СК «Уральская молния..26 3.3. Технология обработки ледовой поверхности  игровой площадки для проведения соревнований по керлингу………43 ВЫВОДЫ..........................................................................................................49 СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ.........................................502 Введение Успешность   в  проведении   соревнований  по   керлингу  невозможна   без грамотного   и   качественного   технического   оснащения,   оборудовании, подготовки контроля, (диагностики, проверки,     инвентаря     совершенствования). Это   так   же   касается   ледового   покрытия   стадиона   для   проведения соревнований по керлингу. С начала 20 века заливочный процесс старались усовершенствовать ­ добиться наилучшего качества льда (скольжения льда). Раньше   улучшить   методику   заливки   пытались   усовершенствованием заливочных   приспособлений   и   оборудования.     Сейчас   в   воду   для   заливки добавляют   химические   вещества,   улучшающие   качество   льда,   так   же определена     температура   льда,   температура     заливаемой     воды,   скорость движения заливочной машины, температура воздуха, влажность и давление. Исследования   посвящены   последним   достижениям   в   области строительства специальных спортивных сооружений, приспособлений и самой подготовки льда. Важным   направлением   исследования   является   сравнительный   анализ различных методов подготовки льда для зимних видов спорта. Актуальность  выбранной   темы   обосновывается   тем,   что   на современном   этапе   спортивных   достижений   качество   подготовки   льда   – важный   фактор   для   успешного   проведения   соревнований   по   керлингу   на высоком уровне. Новизна  исследования связана с тем, что впервые поставлена задача исследовать процесс заливки и подготовки льда для керлинга в современных условиях.   До   настоящего   времени   не   было   найдено   подробной   работы   по изучаемой   проблеме:   подготовки   льда   для   проведения   официальных соревнований по керлингу и подготовки спортсменов уровня ВСМ.Предмет   исследования  ­   подготовка   искусственного   льда   для 3 проведения соревнований по ледовым видам спорта. Объектом исследования  является современная методика подготовки льда для тренировочного и соревновательного процесса в керлинге. Выбор   объекта   и   предмета   исследования   обосновывается   тем,   что данная тема интересна с точки зрения развития керлинга как вида спорта. Есть   возможность   использовать   различные   исследованные   методики подготовки   ледового   покрытия   для   зимних   видов   спорта.   Проблемы, поднимаемые   в   этом   исследование,  имеют   важное   значение   не   только   для улучшения   качества   проведений   соревнований   по   керлингу,   но   и   для улучшения показателей в других зимних видах спорта.4                                     Глава 1 ИСТОРИЧЕСКАЯ СПРАВКА 1.1 История зарождения керлинга как вида спорта Первые   упоминания   о   предшественнице   современного   керлинга обнаружены в литературных источниках 15 века. Родиной керлинга является Шотландия.   Ещё   в   XV   веке   в   1457   году   Шотландский   парламент   издал постановление запрещающее игру в гольф. По мнению историков, причиной появления такого постановления стало чрезмерное увлечение граждан игрой, часто сопровождаемое беспорядками. Помимо этого увлечение спортивными играми   отвлекало   их   от   посещения   церкви   и   тренировок   в   стрельбе   из лука. Кёрлинг тогда не вошёл в список запрещённых игр, что возможно дало дополнительный толчок увеличению его популярности. Слово «curling» стало применяться для названия игры в начале XVII века.              Считается, что название   игра   получила   по   характерному   звуку,   издаваемому скользящим камнем по замёрзшему льду. В Шотландии и в настоящее время в некоторых районах, кёрлинг называют «игрой в ревущие камни»[10]. Имеются   так   же   и   другие   подтверждения   существования кёрлинга  в XVI веке. Это найденный на дне озера кёрлинговый камень с выбитой датой изготовления – 1511 г. Подтверждение существования игры служат так же картины   датированные   серединой   XVI   века   на   которых   изображены нидерландские крестьяне, играющие в игру похожую на кёрлинг. Старейшим кёрлинг   клубом считается   ассоциация   игроков   города Кислит,   существующая   с   1716г.     В   1804   году   в   клубе   Даддингстон   был разработан первый единый свод правил кёрлинга.  В общей сложности в XVIII веке было создано более 50 клубов игроков в   кёрлинг,   множество   из   которых   вошли   позднее   в   ассоциацию   кёрлинга которая   была   создана   в   1838   году.   Также   в   Кислите   существует5 искусственная дамба ­ самое старое из известных рукотворное поле для игры в кёрлинг. Первыми площадками для игры в кёрлинг служили замёрзшие реки и озёра[1]. Первоначально для игры использовались подходящие по форме камни. В  летописях   Шотландского   города   Дарвел   упоминается,  о   том   что   ткачи, отдыхали   играя   в керлинг каменными   грузами   используемыми   в   ткацких станках. Холодный   климат   и   несложные   правила   сделали кёрлинг очень популярным в Шотландии. В XVI ­ XVIII веках.  Шотландия вела активную торговлю с европейскими странами, а вместе с переселенцами кёрлинг попал и в новый свет. Особенно широкое распространение в силу климатических причин, он получил в Канаде. В   первой   половине   XIX   века   были   официально   утверждены правила игры в  кёрлинг,  которые с тех пор почти не изменились.  Камень для игры в кёрлинг приобрёл тот самый вид, размеры и вес, который сохранился и по наше время. В XIX веке игра была настолько популярна, что практически все самые известные   шотландские   кланы   выдвигали   своих   кандидатов   на   должность президента ассоциации игроков в кёрлинг. В   1843   году,   когда   покровителем   ассоциации   стал принц   Альберт,   её переименовали   в   Королевский   кёрлинг­клуб   Каледонии.   С   тех   пор   клуб неизменно находился под покровительством одного из членов королевской семьи.   С   1900   года   его   покровителями   были   исключительно   короли   и королевы   Великобритании.   Королевский   кёрлинг­клуб   выполнял   функции всемирной   федерации   кёрлинга   до   1966   года,   в   котором   начала   свою деятельность Международная федерация кёрлинга.6 Во   второй   половине   XIX   века кёрлинг был   завезён   и   в   Россию первоначально   как   игра   для   иностранцев.   В   советской   России кёрлинг  не прижился, а Российская федерация по кёрлингу была создана в 1991 г.[10]. Распространение керлинга в конце 19 века в Европе, а также Канаде и  США определило его включение в программу зимней Олимпиады 1924 г. в  Шамони в качестве демонстрационного вида программы. В этом же  статусе керлинг показывался на зимних Олимпиадах в 1932 г., 1988 г., 1992 г.  После решения МОК в 1992 г. о включении керлинга в программу зимних  Олимпиад в качестве официального вида, его олимпийский дебют состоялся  на зимних Олимпийских играх 1998 г. в г. Нагано, где за медали боролись по 8 мужских и женских национальных сборных команд. На Олимпиаде­2002 г.  количество соискателей увеличилось до 10 команд. Впервые в число  участников олимпийского турнира через сито отборочных соревнований  пробилась женская сборная команда России.  Среди мужчин первыми  олимпийскими  чемпионами стала команда из Швейцарии, а среди женщин  команда из Канады.  Первый мировой чемпионат по кёрлингу прошёл в  Фолкерке и Эдинбурге, в 1959г среди мужчин. Среди женщин первый мировой чемпионат был проведён в Шотландии, в городе Перт в 1979г.                             На регулярной основе чемпионаты стали проходить с 1975г. [17].                          Кёрлинг на Олимпиадах. Этапы интеграции керлинга в мировое  олимпийское движение. 1924 Соревнования   по кёрлингу впервые   демонстрировались на   зимних Олимпийских играх 1924 года. Показательные   соревнования   по   керлингу   проводились   на   зимних Олимпийских играх в 1924, 1932, 1936, 1964 и 1992 годах. 19987 В 1994­м МОК принял решение включить кёрлинг в программу зимних Олимпийских   игр   1998.   На   Зимних   Олимпийских   играх   в   Нагано   были разыграны   первые   золотые   медали   среди   мужских   и   женских   команд. Победителем в соревнованиях мужчин стала команда Швейцарии, а первые золотые медали у женщин завоевала команда Канады. 2002 Соревнования   по   кёрлингу на зимних   Олимпийских   играх 2002 проходили с 11 по 21 февраля. На победу, как у мужчин, так и у женщин претендовало по 10 команд. Свои чемпионские титулы защищали мужская сборная Швейцарии и женская сборная Канады. На этих олимпийских играх состоялся дебют женской сборной России по кёрлингу. Призёрами олимпиады в   Солт­Лейк­Сити   стали   мужская   сборная   Норвегии,   и   женская   сборная Великобритании. 2006 В   феврале   2006   года   Международный   олимпийский   комитет пересмотрел историю и постановил, что  соревнования по кёрлингу на Играх 1924   года   должны   считаться   полноценным   олимпийским   событием.   Таким образом, первые олимпийские медали по кёрлингу распределились так: золото получили Великобритания и Ирландия, два серебра — Швеция, бронзу — Франция. Соревнования   по кёрлингу на   XX   Олимпийских   играх проходили   в итальянском   городе   Пинероло   с   13   по   24   февраля 2006   года. Места распределялись   в   женском   и   мужском   турнирах,   в   каждом   из   которых принимало участие по 10 команд. Золото в соревновании мужских команд получила команда Канады, среди женских команд сборная Швеции.8 Трансляция состязаний завоевала неожиданно высокие телевизионные телерадиовещательной сведениям   канадской   рейтинги.   По   корпорации, кёрлинг   собрал   у   экранов   5 млн   телезрителей —   больше   чем хоккей   и   фигурное   катание.   После   успеха   мужской   сборной   в   Италии наблюдается небывалая  волна интереса к кёрлингу, хотя в этой стране он появился   сравнительно   недавно   и   насчитывает   всего   несколько   тысяч игроков. 2010 Соревнования по кёрлингу на зимних Олимпийских играх 2010 прошли с   16   по   27   февраля.   10   мужских   и   10   женских   команд   разыграли   два комплекта наград. Золотыми призёрами по итогам олимпийских игр стали: Команда Швеции среди мужских, и команда Канады среди женских команд. 2014 Олимпийский турнир по керлингу проходил в российском городе Сочи. Женская команда России во главе со скипом Анной Сидоровой не смогла полностью показать свои силы и заняла только 9 место. Мужская   сборная   России   во   главе   со   скипом   Андреем   Дроздовым, будучи дебютантами на домашних Олимпийских Играх, выступила немного лучше, заняв 7­е место в итоговой турнирной таблице[10]. 1.2 Правила игры в керлинг Керлинг – спортивная игра на льду,  в которой принимают участие две команды   по   4   человека,       целью   которой   является   наличие   большего количества очков по окончанию матча.  Матч состоит из 8­10 эндов. В энде разыгрывается 16 камней. Каждая команда использует комплект   из 8­ми камней с ручками одного цвета. Энд9 завершается,   когда   обе   команды   выпустили   по   8   камней.   Каждый   игрок выполняет по два броска в каждом энде, чередуясь с противником.  Каждая команда   сама     перед   началом   игры   определяет   очередность   выполнения бросков игроками внутри команды и позиции скипа и вице­скипа. Игровые номера заносятся в протокол  и  сохраняются за игроками команд в течение всей игры.     В игре   каждая   команда  имеет право  на   замену одного из игроков и   только при замене возможна перестановка по игровым номерам всех  или  нескольких  игроков,  которая  также   оформляется протоколом. Ледовая  площадка для  керлинга имеет прямоугольную форму.    Длина площадки составляет  45,720 метра (150 футов). Ширина 5,000 метров (16   Площадка   ограничена   линиями   или   специальными футов   5   дюймов).   бортиками, размещенными по периметру. С обеих сторон площадки между боковыми линиями проведены четкие, хорошо видимые параллельные линии на льду: Линия   центра   дома   (tee  line),   максимальной   шириной   1,27   см   (1/2 дюйма),   наносится   таким   образом,   что   ее   центр   находится   на   расстоянии 17,375 метра (57 футов) от середины площадки. Задняя линия (back  line), максимальной шириной 1,27 см (1/2 дюйма), наносится так, что ее наружный край находится на расстоянии 1,829 метра (6 футов) от центра дома. Зачетная линия (hog line), 10,16 см (4 дюйма) шириной, наносится так, чтобы расстояние   между  ее  внутренним   краем   и  центром  дома   составляло  6,401 метра (21 фут). На каждой линии колодок на противоположных сторонах площадки по бокам от центральной линии устанавливаются две колодки для отталкивания спортсменов выполняющих бросок. Колодки устанавливаются с двух сторон  площадки, так как игра ведется в обоих направлениях:  четные энды в одну     нечетные   ­   в   другую.   Как   правило,   с   каждой   стороны сторону,   устанавливается   по   две   колодки,   для   отталкивания   правшей   слева   от центральной линии,  а для левшей справа от центральной линии[18].1011 Рисунок 1 – Внешний вид арены для керлинга Спортивная   площадка   имеет   много   вспомогательной   разметки предусмотренной   правилами   игры.   Спортсмены   должны   постоянно контролировать   нахождение   камня   относительно   разметки,   чтобы   не нарушить правил игры (рисунок 2). Рисунок   2   ­   Схема   керлинговой   площадки   (размеры   указаны   в британской системе измерений)12 Камни,  используемые для игры в керлинг (рисунок 3), изготавливают из гранита.     Кёлинговый   камень имеет округлую форму,   длина окружности гранитной основы камня не должна превышать 91,44 см (36 дюймов), масса камня, включая ручку и винт не должна превышать 19,96 кг и должна быть не менее 17,24 кг.[18]. Рисунок 3. – Внешний вид спортивных снарядов для игры в керлинг Игра имеет временной лимит. Каждая команда получает по 38 минут игрового   времени   на   матч   (состоящий   из   10   эндов)  с   5­ти   минутным перерывом после  пятого энда.   Каждая команда может взять 1 тайм­аут  во время   игры,   состоящей   из   10   эндов,     и   1   тайм­аут   во   время   каждого дополнительного   энда.   Во   время   тайм   аута   команда   может   обсудить создавшуюся игровую ситуацию с приглашением тренера или использовать это время для подготовки и обсуждения одного из бросков если команде     не хватает игрового времени для завершения игры. Команда может    получить техническое поражение в игре, даже если она ведет в счете, если время одной из команд закончится быстрее, чем будут сыграны все 80 камней[18]. Расположение   игроков   на   площадке   во   время   игры   строго регламентируется   правилами.  Игроки     команды,   выполняющей   бросок располагаются   следующим   образом:  в  доме   стоит   скип,   а   когда   скип13 выполняет свои броски – вице­скип,   во время выполнения броска командой игрок, стоящий в доме, должен находиться на льду игровой зоны площадки. Игроки, которые не стоят в доме и не выполняют бросок, занимают позиции свиперов.   Свиперы ­ это игроки, выполняющие «свипинг»   (натирание льда   передающие   информацию   о   скорости   и   предполагаемой щётками),   траектории скольжения камня скипу, получающие обратную информацию от скипа   и   выполняющие   команды   скипа   по   натиранию   льда   перед   камнем (рисунок 4) .14 Рисунок  4. – Применение керлинговых щеток на карбоновой основе в процессе соревновательной деятельности. Свиперы должны сообщить скипу предполагаемую скорость камня 3­4 раза   за   путь   от   колодки   до   дома.  Свипинговое   движение   происходит   из стороны в сторону (необязательно пересекать всю ширину камня), не оставляя никакого   мусора   на   пути   движения   камня.   Свиповать   можно   только движущийся камень.   Интенсивно натирая лед, свиперы     растирают его до образования   водяной   пленки,   что   существенно   снижает   сопротивление движению   камня   и   удлиняет   его   путь   по   площадке.     Выпущенный   камень могут свиповать как один, так и несколько игроков команды, выполняющей бросок,   до   достижения   им   линии   центра   дома   (tee  line)   в   игровой   зоне площадки.  Ни один игрок команды соперника не может свиповать камень до достижения   им   линии   центра   дома.  После   линии   центра   дома     только   по одному игроку из каждой команды могут свиповать камень. Это может быть любой игрок из команды, выполняющей бросок, и скип или вице­скипдругой команды. После линии центра дома  (tee line) преимущество в свипинге имеет   команда,   выполняющая   бросок,   однако   это   не   должно   мешать 15 выполнять свипинг команде соперника[4,5]. Свипинг   осуществляется   специальными   керлинговыми   щетками (синтетическими,   волосяными)       или   метелками.   Размеры   и   материалы используемые   для   изготовления   щеток   регламентируются   правилами Всемирной Федерации керлинга. Каждый спортсмен использует свою щетку.  Игроки команды, не выполняющей бросок, стоят неподвижно вдоль боковых линий   площадки   между   контрольными   линиями.   Исключение   составляют следующие случаи: скип и (или) вице­скип могут неподвижно стоять за задней линией игровой зоны площадки, но не мешая при этом скипу и вице­скипу команды,   выполняющей   бросок,  игрок,   который   готовится   выполнить следующий бросок, может неподвижно стоять сбоку площадки за колодками. Игроки   команды,   не   выполняющие   бросок,   не   имеют   права   совершать движения и занимать позиции, которые могут помешать или отвлечь игрока, выполняющего бросок. Если были совершены подобные действия или какая­ либо   внешняя   сила   помешала   игроку   выполнить   бросок,   он   имеет возможность   либо   продолжить   игру   (оставив   все,   как   есть),   либо перевыполнить бросок, с возвращением всех сдвинутых камней на их прежние позиции. Команда, выполняющая первый бросок в первом энде, определяется с помощью жребия, если это не определено заранее или с помощью выполнения тестовых   бросков.   Команда,   имеющая   последний   бросок   в   энде,   имеет некоторое преимущество, так как она имеет возможность строить игру таким образом, чтобы выиграть энд последним броском. Следующий энд начинает команда, выигравшая предыдущий. Поэтому команды стараются строить игру таким образом чтобы выйти на последний энд с последним камнем[4,5].16 Результат матча определяется наличием большего количества очков по окончанию  всех  эндов игры или  в  случае, когда команда  признает  победу соперника,   или   когда   одна   из   команд   не   может   выиграть   в   результате математического подсчета. Если по окончании игры счет равный, играется дополнительный энд (энды), и команда, первой набравшая очки, выигрывает По окончанию энда команда набирает очки за каждый из ее камней, находящихся в доме или касающихся его, при этом камни должны находиться ближе к центру, чем камни соперника.   То есть в каждом энде очки может получить только одна из команд, также может быть нулевой  счет если в доме нет ни одного камня и ни один камень не касается дома. Счет   игры   определяется   после   того,   как   скипы   или   вице­скипы, находящиеся   в   доме,   договорятся   о   счете.   Если   камни,   которые   могли повлиять   на   счет,   были   сдвинуты   до   принятия   решения,   команда,   не нарушившая   правило,   получает   преимущество.   Для   того   чтобы   команды могли определить стратегию проведения каждого конкретного энда и сделать игру более вариативной была выделена зона свободных защитников (free guard zone),  из которой нельзя выбивать первые 2 камня каждой из команд до 5­го броска в энде. Это позволяет применять различные тактические схемы   для начала энда.  Камень, остановившийся между линией центра (tee line) дома и зачетной линией (hog line) в игровой зоне площадки, исключая дом, считается находящимся   в   зоне   свободных   защитников.   Также   камень,   который находится в игре и расположен до или на зачетной линии после соударения с другим камнем, находящимся в зоне свободных защитников, также считается находящимся в зоне свободных защитников. Если   до   выполнения   пятого   броска   в   энде,   выпущенный   камень напрямую   или   опосредованно   выбивает   камень   соперника,   находящийся   в зоне свободных защитников, из игровой зоны, выпущенный камень удаляется из   игры,   а   все   сдвинутые   камни   возвращаются   на   их   прежние   позиции командой, не нарушавшей правило[17,18].17                 1.3 Создание и развитие ледовых покрытий Первая крытая ледовая арена появилась на родине хоккея в Канаде. Слава   и   первый   успех   в   создании   прототипов   современных   катков, принадлежит канадцам, братьям Лестеру и Джо Патрикам, которые в канун Рождества 1912 года открыли в городе Виктория, первую в Канаде закрытую ледовую арену. Стоимость арены была фантастической по тем временам ­ $110,000, арена вмещала 4,000 человек. Тремя днями позже, братья Патрик открыли вторую ледовую арену в Ванкувере, Канада. Стоимость этой арены была еще выше ­ $ 210,000, но данная арены уже могла вмещать более 10,000 человек.   Специально   для   этого   была   создана   самая   большая   холодильная установка   в   мире.   В   течение   последующих   десятилетий   братья   Патрик, создали сотни ледовых арен на северо­западе США и западной части Канады. Сегодня,   в   США   эксплуатируется   более   1.700   ледовых   арен.   Стоимость современных ледовых дворцов может составлять десятки и сотни миллионов долларов. В   середине   восьмидесятых   годов   прошлого   века   в   развитых   странах произошёл   перенос   тренировочных   и   соревновательных   процессов   у спортсменов, которые   занимаются зимними видами спорта (конькобежным, фигурным катанием, хоккеем и керлингом), в крытые искусственные катки. За счёт   оптимизации   скоростных   свойств   поверхности   массива   льда   и   тепло­ физических   параметров   воздушной   среды   на   арене   катка   спортсмены существенно улучшили свои результаты[10].18  Глава 2 ЦЕЛЬ, ЗАДАЧИ И МЕТОДЫ ИССЛЕДОВАНИЯ Целью   работы   является   исследование   процесса   подготовки   ледового покрытия   в   современных   крытых   конькобежных   центрах   и   керлинговых аренах. Для достижения указанной цели были поставлены и решены следующие задачи: 1. изучить теоретический материал по теме исследования; 2. изучить   историю   подготовки   катков   к   тренировочно­ соревновательной деятельности; 3.описать   и   проанализировать   процесс   заливки   льда   в   современных крытых ледовых центрах; Теоретической   и   методологической   послужили   отечественные   и зарубежные   исследования,   справочные   и   инструктивные   материалы, касающиеся рассматриваемой проблемы. Практическая значимость проведенных исследований состоит в том, что в полной мере изучен процесс заливки и подготовки льда к тренировочной и соревновательной деятельности.  Методы исследования Поставленные в исследовании задачи решались на основе методов: Анализ научно методической, справочной  литературы.      1. 2. Наблюдение, опрос специалистов­айс­мейкеров.1920 Глава 3 ИССЛЕДОВАНИЕ ТЕХНОЛОГИЙ ПОДГОТОВКИ ЛЬДА 3.1 Методы подготовки льда на крытых искусственных катках В   работе   холодильной   установки   используемой,   для   создания   льда арены или катка используется тот же принцип, что и в обычном кондиционере или   холодильнике.   Однако   главное   отличие   состоит   в   том,   хладагент (рефрижирант)   холодильной   системы   не   состоит   в   непосредственном контакте с водой (льдом) т.е. не воздействует на воду/лед напрямую. Вместо этого,   до  минусовой  температуры, охлаждается  специальный  раствор  (это может быть раствор  хлорида кальция, пропиленгликоля или 32­40% раствор двумолекулярного спирта ­ этиленгликоля) который, проходя под давлением через сложную систему трубок (матов – основания катка) позволяет создать и поддерживать   лед   на   арене.   Система   матов,   основы   катка   может   быть изготовлена из стальных или пластиковых трубок. Для   сезонных   катков   система   матов   обычно   устанавливается   на песчаной   основе   или   на   схожей   грунтовой   основе.   В   большинстве стационарных   катков   система   трубок   (матов   катка)   устанавливается   на бетонной или песчаной основе, о чем рассмотрено ниже.Рисунок 5 ­ Основа катка – ледовая арена. 21 На   некоторых   профессиональных   аренах   для   создания   максимально прозрачного   льда   используется   подготовленная   де­онизированная   вода, однако обычная вода из водопровода также вполне подходит для этих целей. Для катков открытого типа, возможно использование речной пресной воды,   предварительно   очищенной   от   песка   или   других   механических примесей. Система ледовой арены состоит из 4 главных элементов: Одна или несколько холодильных установок (чиллер)  (рисунок 6,7) ­ Система труб для подключения матов ледовой арены к холодильной установке. ( рисунок 4) ­ Система матов (трубок) основания ледовой арены. (рисунок 8,9) ­ Хладагент   (рефрижирант)   –   рабочая   жидкость   холодильной установки (рисунок 10) Холодильная установка (чиллер) для катка 60х30 м весит около 9 ­10 тонн (длина ~ 10­12 м , ширина ~ 2.5 м). Устанавливается на бетонную основу или ровную, прочную конструкцию.Рисунок  6   ­   Панель   автоматического   управления   холодильной 22 установки (чиллера) на основе микропроцессора.   Рисунок 7 ­ Электрическая (силовая) панель (чиллер 300 т.: 380V/50Hz/3")Рисунок  8   ­   Подключение   системы   трубок   (матов)   катка   к   трубам, подающим хладагент от холодильной установки (на фото ­ сезонный каток) 23 Рисунок 9 ­  система матов сезонного катка, подготовленная к заливке.Рисунок 10 ­  для работы системы ледовой арены необходимо около 8­9 24 тонн хладагента (32­40% раствора этиленгликоля) В стационарных ледовых аренах конструкция основы катка может быть такой как показано ниже на рисунке 11 (на бетонной основе) или такой, как показано на рисунке 12 (на песчаной основе). Отсутствие бетонной основы (рисунок 11) существенно  снижает общую  стоимость проекта   по созданию ледовой   арены,   при   этом,   не   снижая   качество   льда,   эксплуатационные возможности арены и срок эксплуатации. Рисунок 11 ­ Конструкция основы катка на бетонной основе.25 Рисунок 12­ Конструкция основы катка на песчаной основе. Холодильная установка охлаждает раствор этиленгликоля в системе до температуры ­9°. Химическая структура раствора хладагента, не позволяет ему замерзнуть и кристаллизироваться.     Технический персонал, обслуживающий работу катка, устанавливает температуру   холодильной   установки,   вручную,   исходя   из   температуры наружного   воздуха   и   температуры   внутри   помещения   катка.   Современные холодильные установки оборудованы микропроцессором и системой датчиков26 температуры   воздуха   и   давления   как   наружной,   так   и   внутренней температуры и давления в системе, которые позволяют управлять работой всей   системы   катка   полуавтоматически   или   автоматически,   позволяя контролировать   работу   холодильной   установки   даже   дистанционно,   с помощью мобильного телефона или пейджера.  Для   создания   льда,   система   перекачивает   около   9,000   галлонов   (35 тонн) охлажденного хладагента через систему матов и охлаждает бетонную основу или маты катка, на которых расположена ледовая поверхность. Раствор хладагента перекачивается в систему трубок внутри бетонной плиты (B), на которой находится ледовая поверхность (C). Бетонная плита расположена   между   ледовой   поверхностью   (D)   и   слоем   тепло­   и   влаго­ изоляции (E), который позволяет льду расширяться и сужаться в процессе заморозки   и   эксплуатации   арены.   Прокачиваемый   через   систему   трубок раствор   хладагента   позволяет   охлаждать     бетонную   основу   катка   до температуры ниже 0°С, что позволяет воде на арене замерзнуть.(5)27 3.2   Исследование   современной   системы   подготовки   льда   на   крытых искусственных катках на примере СК «Уральская молния» В   середине   восьмидесятых   годов   прошлого   века   в   развитых   странах произошёл   перенос   тренировочных   и   соревновательных   процессов   у конькобежцев   в   крытые   искусственные   катки.   За   счёт   оптимизации скоростных   свойств   поверхности   массива   льда   и   тепло­физических параметров   воздушной   среды   на   арене   катка   спортсмены   –   конькобежцы существенно улучшили свои результаты. Отсутствие в России до 2004 года крытых катков для скоростного бега явилось, наряду с другими причинами, сдерживающим   фактором   развития   конькобежного   спорта   в   нашей   стране. Безусловно, наши ведущие спортсмены – конькобежцы могли периодически тренироваться   на   крытых   катках   Европы,  Канады   и   Америки.   Однако,   по отзывам   наших   ведущих   спортсменов   –   конькобежцев,   условия   для тренировок на зарубежных крытых катках были далеки от оптимальных, да и состав   выезжающих   на   тренировки   был   ограничен.   Этим   объяснялось ожидание   прорыва   в   результативности   отечественных   спортсменов   – конькобежцев   после   ввода   в   эксплуатацию   крытого   катка   СК   «Уральская молния». Крытый   каток   спортивного   комплекса   «Уральская   молния»   г. Челябинска запроектирован и построен как универсальный для проведения28 тренировок   и   соревнований   по   шести   видам   спорта   на   льду.   Однако   его строительство обосновывалось, в первую очередь, необходимостью создать в России каток для реализации тренировочных и соревновательных процессов для конькобежцев, не уступающий по скоростным показателям льда, ведущим равнинным Европейским каткам. В период пуска катка СК «Уральская молния», а также при подготовке к   ответственным   соревнованиям   техническая   служба   не   имела   помощи высококвалифицированных специалистов лучших мировых крытых катков и зарубежных фирм. А такая практика за рубежом и на некоторых объектах  России   имеет   место   быть.   Например,   на   катке   Oval   Lingotto   в   Турине (Италия),   для   заливки   и   обслуживания   льда   в   периоды   проведения   этапа Кубка   Мира   и   Зимних   Олимпийских   игр   2005   –   2006   гг.   пригласили комплексную   бригаду   специалистов   лучших   мировых   катков   Канады, Голландии, Германии. Для заливки и обслуживания льда в период сдачи и освоения крытого катка в Коломне пригласили специалистов из Голландии. Техническая служба катка СК «Уральская молния» на начальной стадии пуска   имела   только   теоретические   знания,   полученные   от   финских специалистов по заливке исключительно хоккейных площадок, однако это не помешало   в   кратчайшее   время   освоить   специфику   заливки   бегового спортивного   льда.   Более   того,   службой   разработаны   технологии   заливки массива спортивного льда и модификации поверхностных слоёв массива для повышения   скоростных   свойств   льда.   Указанные   технологии   прошли апробации во второй половине 2005 – январе и феврале 2006 годов. На этом льду   реализована   подготовка   к   Зимней   Олимпиаде   команды   России, спортсмены   которой   завоевали   золотую,   серебряную   и   бронзовую   медали. Отзывы участников Олимпийских игр и их тренеров о качестве льда катка СК «Уральская молния» — положительные. Сравнивая результаты выступлений российских участников Олимпийских игр на катке «Oval Lingotto » в Турине29 и в декабре 2005 года на льду катка СК «Уральская молния» можно видеть, что для дистанций 1500 м, 3000 м и 5000 м время, показанное спортсменами в Москве   существенно   лучше   для   подавляющего   числа   участников,   чем   в Турине. Это подтверждает вывод о том, что скоростные качества спортивного льда   катка   СК   «Уральская   молния»   выше   аналогичного   показателя   катка «Oval Lingotto » в Турине. Следует отметить, что техническая служба СК «Уральская молния» в сравнении с аналогичными закрытыми катками находится в более сложном положении.   Каток   СК   «Уральская   молния»   практически   одновременно   (в течение одного дня) обеспечивает тренировочные процессы конькобежцам,  хоккеистам   с   мячом   и   фигуристам.   В   выходные   дни   и   вечернее   время проводятся сеансы массового катания. Такая нагрузка вынуждает заливать универсальный   лёд,   способный   выдержать   повышенные   нагрузки   от хоккеистов   и   посетителей   сеансов   массовых   катаний   и   позволяющий   при строгании   убирать   глубокие   порезы   и   травмы   поверхности   массива, возникающие из­за большей нагрузки на лёд от хоккеистов или посетителей сеансы   массовых   катаний.   Этот   лёд   имеет   толщину   35   —   45   мм,   что несколько   превышает   рекомендованную   толщину   массива   льда   для конькобежцев. Изменение   качества   льда   от   повышенной   нагрузки   при   проведении тренировок и соревнований по хоккею с мячом и массовых катаний показано на рисунках ниже. На рисунке 13 приведен образец льда, взятый на вираже, т.е. там, где лёд используется исключительно конькобежцами.30 Рисунок 13 ­ Лёд – монолит с отсутствием газонаполненных областей. В   ходе   использования   льда   хоккеистами,   фигуристами   и   посетителями сеансов массовых катаний лёд травмируется. Причём эти травмы не удаётся устранить   только   обслуживанием   (строганием   и   дозаливкой).   Лёд   его   скоростные   качества приобретает   газонаполненную   структуру, ухудшаются.   О   качестве   такого   льда   можно   судить   по   рисункам   (14,   15) травмированных   образцов   газонаполненный   или   с   накоплением   травм   в верхней зоне массива31 Рисунок 14 – Лёд – газонаполненный32 Рисунок 15 ­ Лёд с накоплением травм в верхней зоне массива. Как   видно   из   приведенного   выше   материала,   очень   важно   вести мониторинг   состояния   льда   и   не   допускать   существенного   падения   его скоростных качеств. Техническая служба СК «Уральская молния» для этой цели   (кроме   взятия   проб   льда)   имеет   пакет   методов   и   приборов.   Первый метод   оценки   скоростных   свойств   массива   льда   основан   на   определении величины   условного   коэффициента   скольжения   по   дальности   пробега скользиметра, в метрах, моделирующего конькобежца. Метод используется технической   службой   СК   «Уральская   молния».   Метод   впервые   применён ООО «ГП Холодильно­инженерный центр» и подробно описан в специальной литературе.  Для исследования различных свойств ледового покрытия спортивного комплекса «Уральская молния» фирмой «Научно­технический центр ОЗОН» был разработан измерительный комплекс ОЗОН­002Л (Рисунок 16, поз. 1).33 При   участии   специалистов   СК   «Уральская   молния»   отдельные   узлы   и программное обеспечение этого комплекса были доработаны, что позволило на этой основе разработать методики исследования спортивного льда: 2)    для измерения скользкости льда – скользиметра (Рисунок 12 поз. для измерения твердости льда – твердомера (Рисунок 12 поз. 3).  Рисунок 16 ­  Общий вид измерительного комплекса ОЗОН­002Л (поз. 1) и входящих в его состав приборов:Измерительный комплекс ОЗОН дает возможность определять и изучать следующие свойства ледовых покрытий: коэффициент скольжения,  34 твердость, модуль упругости. Кроме того, путем подсоединения к комплексу различных датчиков могут быть определены и записаны различные физические параметра   катка   (температура   льда   и   воздуха,   толщина   льда,   скорость   и влажность воздуха, освещенность). Прибор   для   измерения   коэффициента   трения   –   параметра, определяющего скользкость льда, именуемый для простоты скользиметром, представляет   собой   пластмассовую   коробку,   в   которой   установлен   блок электронного   обеспечения   (БЭО),   включающий   датчик   ускорения   и аккумулятор для автономной работы (Рисунок 17, поз. 2). БЭО закрепляется на   металлической   платформе,   которая   движется   по   льду   на   полозьях, имитирующих лезвия коньков (Рисунок 17). Вычисление коэффициента трения производится по анализу ускорения скользиметра, которое фиксирует датчик ускорения.Рисунок 17 ­ Скользиметр 35 Прибор для определения скользкости льда – скользиметр, включает:   блок электронного обеспечения (БЭО) (см. рис.16 поз.1) и  металлическую платформу с полозьями (см. рис. 17 поз.2).  Методика   измерений   с   использованием   скользиметра   включает   ряд последовательных операций (после зарядки аккумулятора БЭО и охлаждения металлической платформы с полозьями на льду):  толкание металлической платформы с установленным на ней БЭО вручную   на   исследуемых   участках   ледовой   площадки   (толканием   должно обеспечивать   прямолинейное   скольжение   скользиметра   на   расстояние   в диапазоне 4­10 м), при этом соблюдается определенный алгоритм включения и выключения тумблеров на скользиметре, при котором производится запись информации об изменении ускорения в виде файлов;   набор данных в БЭО на исследуемом участке льда в количестве 10­15 файлов, что обусловлено, с одной стороны, необходимостью получения достаточного массива данных для вычисления среднего значения величины коэффициента   трения   и,   с   другой   стороны,   максимальной   величиной информации, воспринимаемой БЭО;   подсоединение БЭО скользиметра к измерительному комплексу и передача   полученной   информации   для   последующей   обработки   ее компьютером, причем передача информации означает также удаление ее из памяти   автономного   БЭО.   После   этого   скользиметр   готов   к   проведению следующего эксперимента.  Многочисленные эксперименты с применением скользиметра позволили выявить   целый   ряд   характерных   величин   коэффициента   трения   (μ) спортивного льда в разном его состоянии. Они приведены в таблице.36 Таблица   1   ­   Коэффициенты   трения   льда   при   разном   его технологическом состоянии. Состояние льда Свежезалитый лед (5­20 мин после заливки) Свежезалитый лед с технологическими добавками (6­17 мин после заливки) Залитый лед, старый (14 ч после заливки) Проструганный   лед   (замеры   по   ходу   движения заливочной машины) Лед после тренировки фигуристов (необработанный) Среднее значение μ 0,0175 0,0150 0,0202 0,0249 0,0280 Из   данных   таблицы   видно,   что   свежезалитый   лед   имеет   низкий коэффициент трения, то есть создает небольшое сопротивление скольжению. Прибор также фиксирует, что технологические добавки в заливочную воду, призванные максимально способствовать увеличению скоростных показателей конькобежцев, заметно снижают коэффициент трения. При увеличении времени от начала заливки коэффициент трения имеет явную тенденцию к росту. Так, спустя 14 часов после заливки коэффициент трения увеличивается на 15 %. Это объясняется тем, что при старении льда происходит увеличение его шероховатости — в основном за счет конденсации на нем влаги из воздуха.37 Применение скользиметра показывает также, что проструганный лед, и тем   более   лед   необработанный   (после   тренировки   спортсменов),   создает максимальное   сопротивление   скольжению,   что   подтверждают   полученные значения коэффициента трения.    Подход к увеличению "скользкости" льда при сохранении его  твёрдости состоит в реализации двухслойной модели льда. Нижний слой ­  твердый для того, чтобы ограничивать слишком глубокое проникновение  конька в лёд. Верхний слой, толщиной не более 1 мм ­ мягкий со специально  введёнными ингредиентами для улучшения скольжения.     Чтобы решить задачу ­ сделать лед более твердым,  нужно предпринимать меры по его очистке от примесей: крупных,  мелких, точечных, а также от собственных дефектов решетки ­  ионов гидроксида, гидроксония и ориентационных дефектов  Бьеррума. Для этого нужно: Применять глубокую многоуровневую обработку воды,  включающую все основные стадии: от очистки от механических  примесей осветления, умягчения до обессоливания (обратного  осмоса) и удаления растворённых газов.  Использовать Технологию намораживания ледового массива с  низкими скоростями кристаллизации, т.к. при низкой скорости  дефекты решётки эффективнее отторгаются льдом, и лед вырастает наиболее чистым. В пределе, чем медленнее проходит процесс  кристаллизации и чем меньше градиент температур, тем ближе  свойства получаемого льда к монокристаллу.  Проводить термическую обработку полученного ледового  массива ­ "отжиг", т.е. повысить температуру льда до нулевой  отметки и определённое время выдержать его при этой38 температуре с последующим понижением температуры до рабочих  значений. При "отжиге" имеющиеся дефекты быстрее релаксируют  к термодинамически равновесному значению концентрации.  Примером хорошо "отожженного" льда может служить старый лед,  т.е. лёд вековых ледников в горах.  нной технологии. Измерения твердости проводились без  разрушения исследуемой поверхности динамическим методом,  значительно более корректным для льда, чем статические методы,  предусматривающие внедрение инденторов. На разных дистанциях от 500 до 5000 м у женщин и мужчин в 133  забегах было установлено в целом 99 личных рекордов, т.е. 74%  конькобежцев улучшили свои личные достижения. Впервые  предложенная технология была применена когда спортсмены были  ещё далеки от сезонного пика спортивной формы. Другим важнейшим достижением можно считать установку двух  мировых юношеских рекордов в командных гонках преследования  (у женщин и мужчин).(11) Прибор для определения твердости льда (твердомер) (см. Рисунок 18) представляет   собой   массивный   металлический   корпус­катушку   из нержавеющей   стали (поз. 1). Внутри  катушки  имеется  осевое  отверстие, в которое вставлен шток. В нижний конец штока вкручивается один из сменных инденторов из закаленной стали с разными радиусами наконечника. На   верхнем   конце   штока   устанавливается   металлический   диск,   на котором   крепится   тензометрический   датчик   нагрузки   (поз.   2).   На   верхней части корпуса находится шток с кронштейном, в котором установлен датчик линейного   перемещения   (позиция   3).   Датчики   нагрузки   и   перемещения непосредственно   подсоединяются   к   измерительному   комплексу   «ОЗОН», обеспечивающему прием поступающей информации, обработку ее и выдачуконечных результатов. На верхнюю плоскость датчика нагрузки крепится еще один металлический диск, на который можно непосредственно класть гири 39 (или набор гирь) разной массы (позиция 4).Рисунок 18 ­   Общий вид прибора для определения твердости льда – 40 твердомера, включающего:     металлический корпус (позиция 1),  датчик нагрузки (позиция 2),  датчик линейного перемещения (позиция 3),  гиря (позиция 4).  Измерение   твердости   льда   предполагает   внедрение   индентора   с определенным   радиусом   наконечника   в   толщу   льда   под   определенной нагрузкой. Подбором   радиуса   индентора,   нагрузки   и   времени   ее   воздействия можно   добиться   получения   данных   по   прочности   льда   при   внедрении   на определенную   глубину   массива   льда.  Необходимым   требованием   в  данном случае   является   вдавливание   индентора   в   массив   льда   с   образованием   по окончании измерения лунки с ровными краями. Разрушающее воздействие на лед,   вызывающее   его   крошение   в   месте   внедрения,   нежелательно,   так   как может давать искаженную информацию о состоянии льда. При   отработке   методики   были   определены   диапазоны   параметров работы   прибора,   позволяющие   характеризовать   конькобежный   лед   в различном   его   состоянии.   Так,   для   характеристики   поверхностного   слоя массива   льда   можно   рекомендовать   следующие   параметры   определения: нагружаемая масса – 10 кг, радиус наконечника индентора – 3 мм, время внедрения – 5 мин. Для получения достоверных результатов необходимо на исследуемой поверхности произвести не менее 8­10 измерений, из которых затем выводится среднее значение. Выбор   вышеуказанных   параметров   обусловлен   тем,   что   метод измерения   твердости   не   должен   быть   чересчур   продолжительным   (этого41 требует достаточно жесткий график использования льда для тренировок и соревнований   спортсменов)   и   должен   характеризовать   свойства   того поверхностного слоя массива льда, в который непосредственно внедряется конек спортсмена (в данном случае – конькобежца). Проведение   различных   технологических   мероприятий   на   льду,   таких например, как восстановление его структуры способом «отжига» (повышение температуры льда до частичного подплавления), и использование льда для проведения   соревнований   по   другим   видам   спорта   (хоккея,   фигурного катания, шорт­трека, керлинга) потребуют, по­видимому, исследования  разных толщин поверхностного слоя льда и, следовательно, подбора других параметров определения твердости. Характеристиками льда при использовании твердомера служат:  ход   кривой   внедрения   индентора,   конечная   глубина   внедрения   и выдаваемые измерительным комплексом величины твердости по Бринеллю и модуля Юнга (в единицах кгс/мм). Например,   для   изучения   прочностных   характеристик   льда   в конькобежном   центре   «Уральская   молния»   были   выбраны   два   различных участка:  1) участок площадки, где проводят тренировки хоккеисты и проходят сеансы   массового   катания   и   лед   имеет   следы   глубинного   нарушения структуры и вследствие этого, непрозрачен («мутный лед»);   2)   участок   на   вираже   конькобежных   дорожек,   где   лед   не   имеет вышеуказанных повреждений и поэтому прозрачен («прозрачный лед»). Исследования,   проведенные   с   использованием   твердомера,   показали, что лед,  испытывающий   большие  нагрузки  и  разрушение  структуры, имеет пониженные   прочностные   показатели   и   хуже   выдерживает   первоначальную нагрузку ( График. 1)42 График  1  ­  Внедрение индентора с радиусом наконечника 3 мм на разных участках  ледогого поля Для   улучшения   скольжения   коньков   поверхности   льда   применяются различные   добавки   в   воду   для   заливки.   Замеры   прочностных   показателей льда, полученного как с применением чистой воды, так и воды, в которую внесены  такие   специальные   добавки,  показали,  что   эти  добавки   повышают прочность   льда,   играя,   по­видимому,   роль   армирующего   компонента  (см. график 2).График 2 ­ Влияние добавок в воду для заливки на внедрение индентора 43 с радиусом наконечника 3мм Технической службой СК «Уральская молния» разработана технология лечения травмированного массива льда после длительного использования для реализации   тренировок   и   соревнований   хоккеистов,   фигуристов,   массовых катаний.   На   наш   взгляд   наиболее   оптимальная   технология   лечения заключается   в   термической   обработке   массива   льда   по   специальной технологии.   Один   из   вариантов   такой   технологии   разработан   технической службой   СК   «Уральская   молния»   и   неоднократно   применён   для   целей лечения   льда.   О   действенности   такой   технологии   можно   судить   по фотографии образца льда (Рисунок  19). Рисунок 19 – Образец льда после лечения травмированного массива льда В   заключении   следует   отметить,   что   заливка   высококачественного массива   –   основы   спортивного   льда,   монолитной   без   газонаполненных областей – это ещё не комплексное решение вопроса получения скоростного44 спортивного льда. Я использовал термин основы спортивного льда, так как высококачественный спортивный лёд без применения химических добавок не обеспечивает   соответствующие   скоростные   свойства   для   конькобежца. Хорошая   основа   –   это   по   экспертной   оценке   только   20   –   30   %   успеха. Остальные   70   –   80   %   зависят   от   поддержания   оптимальной   температуры поверхности   и   качества   строгания   поверхности,   а   главное,   от   подбора оптимальной   рецептуры   композита   модифицирующего   поверхностный   слой массива льда. Рецептуры такого композита разработаны технической службой СК   «Уральская   молния»   по   результатам   собственной   исследовательской работы   и   апробированы.   В   итоге   появились   два   варианта   рецептурных   выполненных   службой решений   композита. эксплуатации   СК   «Уральская   молния»,   приведены   на   Рисунке   20   (первый   Данные   исследований, вариант рецептуры) и 21 (второй вариант рецептуры). Рисунк 20 ­ Первый вариант рецептуры: Ось Y – дальность пробега скользиметра, м  Ось   Х: 1 –  базовая   вода,  используемая  для  заливки,  прошедшая  все стадии очистки; 2 – 4 варианты рецептуры и технологии введения композита в базовую воду.45 Рисунок 21 ­ Второй вариант рецептуры: Ось Y – дальность пробега скользиметра, м Ось   Х: 1 –  базовая   вода,  используемая  для  заливки,  прошедшая  все стадии очистки; 2 – 3 варианты рецептуры и технологии введения композита в базовую воду. Технология   модификации   поверхности   массива   льда   позволила повысить дину пробега экспериментального скользиметра на 20 – 45 %. Это, в основном,   сделало   лёд   СК   «Уральская   молния»   с   высокими   скоростными свойствами, соответствующими   трём  лучшим  мировым  каткам по  данному показателю.     3.3 Технология обработки ледовой поверхности игровой площадки для проведения соревнований по керлингу46 Лёд для кёрлинга готовится специальным образом. Вода, используемая для заливки льда, строго регламентирована по многим показателям. Ледовая поверхность должна быть абсолютно горизонтальной, абсолютно чистой, так как   даже   небольшая   помеха,   оказавшаяся   на     льду,   способна   изменить траекторию движения камня.  Система   подготовки   льда   для   кёрлинга,   имеющаяся   на   спортивном сооружении, должна обеспечивать:  обеспечение постоянной температуры на поверхности ледового поля, с достижением значения на уровне –6С0. Канадская ассоциация керлинга дает   следующие   рекомендации   по   температурному   режиму:   ­ температура   в   помещении   катка   должна   быть   около   40  градусов   по Фаренгейту (примерно 5 С0) на уровне пяти футов над поверхностью льда. Помните, что воздух в помещении должен циркулировать по кругу по всему периметру здания. ­ Температура льда должна составлять 20­22 градуса по Фаренгейту (­ 6,7 – 5,6 С0).  ­ Температура наносимых капель (pebble) должна составлять  в основании  90 градусов по Фаренгейту и в верхней части 120 градусов по Фаренгейту (32.2 – 48.9 С0) поддержание однородной температуры на всей поверхности ледового  поля;    регулирование   температурного   режима   поверхности   ледового   поля   с точностью до одной десятой одного градуса; контроль   температурного   режима   поверхности   ледового   поля   с точностью до одной десятой одного градуса; возможность замораживать ледовую поверхность при заливке не менее пяти раз в день.47      После завершения заливки льда предусматривает применение специального кёрлингового   мини­комбайна.   Конструкция   данного   комбайна   включает шасси   с   двумя   колёсами,   приводимыми   в   движение   с   помощью электропривода,  на  которое   закреплён  специальный   съёмный  резак  (blade). Установка   и   регулировка   положения   резака   требует   особой   точности. Комбайн   управляется   вручную   специалистом,   который   следует   за   ним   по игровой площадке. В настоящее время, для подготовки льда к официальным соревнованиям используется две модели кёрлингового мини­комбайна  Рисунок   22   –   Миникомбайн   для   подготовки   льда   к   соревнованиям   по керлингуРиунок 23­ Миникомбайн для шлифовки льда к соревнованиям по керлингу 48 Удаление верхнего слоя льда с помощью кёрлингового комбайна решает две задачи, первой из которых является постепенное срезание верхнего слоя льда, который является наиболее загрязнённым. Удаление этого слоя создаёт предпосылки   для   перемещения   спортивных   снарядов   по   более   «чистому» льду, что положительно влияет на скорость их скольжения.                 Вторая задача, решаемая с помощью комбайна — создание специального «рельефа» поверхности   игровой   площадки.   Создание   данного   рельефа   обеспечивает скольжение   спортивных   снарядов   по   установленным   прогнозируемым   отвечающим   логике   тактического   противоборства траекториям, соревнующихся   команд.   Траектория   скольжения   кёрлингового   камня, вращающегося при движении вокруг своей оси, представляет собой дугу с относительно небольшой кривизной, направленной в сторону его вращения. При отсутствии кёрлингового комбайна подготовка льда может быть проведена   с   ручной   обработкой   поверхности   с   помощью   специальных скребков.   В   течение   сезона   айс­мейкеры   могут   столкунуться   со   следующими проблемами,   характерными   именно   для   керлинга.   На   больших   аренах,   где площадь «неразделенных» участков льда больше, они не встречаются. 1.  Две разных траектории постановки в центр дома ­ классический «W – рельеф». Упреждение – 12 футов и 6 футов и менее. Это состояние   развивается   в   течение   долгого   времени,   потому   что   12­футовые   края создали   лед   с   высокими   бортами.   Как   становятся выше, нож комбайна начнет резать на внутреннем крае больше. Необходимо изменить наклон лезвия и добавить воду в более   низкие   места.   Если   ни   одно   из   этих   решений   работает, придется «сплавить» и залить лед заново.49 2. Другой   распространенной   проблемой   является   высокий   центр площадки по отношению к краям. Это может произойти (1), если не срезали центр   достаточно, когда   сделали новый лед, (2) от того, что капли воды ­  «pebble» наносятся на лед неравномерно и плохо   срезаются   потом   или   не   срезаются   вообще   или   (3)   от модели скребка или режущего комбайна, которые   используют.   неоднократно Чтобы   исправить   эту   проблему,   необходимо   «прорезать»   центр,   когда   идет   подготовка   льда.   Не   бойтесь добавить два или три прохода в обе стороны по центру центра, пока лезвие не режет ровно по всей своей поверхности. В качестве контрольного   признака   можно   отметить,   что   если   у   Вас   есть высокий   центр,   и   Вы   знаете,   что   ваше   лезвие   отцентровано   и заточено равномерно, вы увидите больше снега в центре лезвия, когда вы сделаете свой первый проход. Если   керлинговый   клуб   или   арена,   подготовленная   для   проведения керлингового турнира, имеет разделители (бортики) на каждой дорожке, в результате площадки также будут иметь  высокие центры и низкие края. Это самый простой способ намерзания льда в процессе заливки. Чтобы справиться с ним, дважды наносят на дорожку «pebble»   с самым крупным диаметром отверстий на насадке. Используют холодную, а не горячую, воду. Наносите pebble каждый раз прежде чем начать чистить лед . Это помогает  держать   уровень   льда   и   заполняет   пониженные   участки   и   «колеи»   на траектории движения спортивного снаряда. Обязательно всегда используйте ручные скребки или мини­комбайны, чтобы удалить все старые pebble. Ваше покрытие  будет оставаться чистым и характеризоваться высокой скоростью скольжения. Заключительным   этапом   при   подготовке   игровой   площадки   к проведению   кёрлингового   матча   является   нанесение   на   неё   ледовых50 «бугорков»,   называемых   «пейбл»   (от   англ.   «pebble»).   Пейбл   на   ледовой поверхности   площадки   обеспечивает   скольжение   массивных   спортивных снарядов   (кёрлинговых   камней)   с   необходимой   скоростью   и   вращением. Ледовые   бугорки   (пейбл)   образуются   из   замёрзших   капель   воды,   которая распыляется   над   поверхностью   игровой   площадки  с  помощью   специальной лейки. Рисунок   24­Лейка   ранцевого   типа   для   нанесения   пейбла   на   поверхность ледовой арены для керлинга.51 Рисунок 25­ Фрагмент соревнований по керлингу52 В Ы В О Д Ы Проведенное исследование позволило сделать следующие выводы: 1. Для   подготовки   качественного   льда   в   современных   крытых   ледовых центрах   необходимо   высокотехнологичное   оборудование,   которое доступно   во   всем   мире   и   широко   используется   на   западе.   Таким оборудованием   является:   комбайны   для   заливки   льда,   измерительный комплекс ОЗОН­002Л, холодильные установки и др. 2. Исследование   показало,   что   для   получения   высокого   качества   льда, требуется   точное   соотношение   химического   состава   воды,  постоянной температуры льда и воздуха, также важен показатель влажности воздуха. 3. Чтобы обеспечить равные условия для спортсменов необходимо строго следить   за   параметрами   льда   и   производить   подготовку   (заливку)   в определенные интервалы времени. 4. При   использовании   современных   технологий   подготовки   катков   к тренировочно­соревновательной   деятельности   и   четком   контроле процесса   в   целом,   улучшается   результативность   спортсменов.   С   2004 года   российские   спортсмены   получили   возможность   тренироваться   на современном   крытом   искусственном   катке   СК   «Крылатское»,   что позволило   улучшить   результативность   конькобежцев   и   занимать лидирующие позиции на международных соревнованиях. 5. Эксплуатация   и   изготовление   искусственного   льда   для   керлинга   делающих   непригодным характеризуется   рядом   особенностей, использование неспециализированных площадок с искусственным льдом для   подготовки   спортсменов   уровня   ВСМ   и   для   проведения официальных   соревнований   без   специальной   подготовки   (полной переделки поверхности льда).53 СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 1. Газета «Спорт экспресс» М.И.Елманова 24.01.2006 г. 2. Журнал «Холодильный бизнес» http://www.icehouse.ru 3. Заев И. Государственное издательство «Физкультура и спорт» 1939г. 4. Задворнов К.Ю. Керлинг: стратегия и тактика игры.­СПб.: СПбГАФК им. П.Ф.Лесгафта,1996. 5. Задворнов   К.Ю.   Теоретические   основы   индивидуальной   подготовки спортсменов   в   керлинге.   Учебное   пособие/   Задворнов   К.Ю.   –   СПб.: СПбГАФК им. П.Ф.Лесгафта,1999. 6. Задворнов   К.Ю.       Требования   к   индивидуальной   подготовленности спортсменов в кёрлинге. СПб ГАФК им. П.Ф. Лесгафта 1997г. 7. Задворнов К.Ю., Некрасова Я.А. К вопросу контроля подготовленности игроков   в   спортивной   игре   в   керлинг.   М.:   Теория   и   практика физической культуры. 2000. 8. Задворнов   К.Ю.,   Кожемякин   К.А.   Формирование   организационно­ методических основ подготовки спортсменов и специалистов в новых нетрадиционных   видах   спорта.   М.:   Теория   и   практика   физической культуры. 2000 9. Интернет сайт о ледовых видах спорта http://sport­sills.ru  10.Интернет энциклопедия http://wikipedia.ru 11.Мельников Д.С., Некрасова Я.А., Задворнов К.Ю. О функциональной подготовленности   спортсменов­керлингистов.   М.:   Теория   и   практика физической культуры. 2000 12.Мельников Д.С. Физиологическая  характеристика спортивной игры в керлинг. Диссертация. СПб, 1998.13.Некрасова   Я.А.,   Задворнов   К.Ю.,   Макуха   П.Б.   Классификация технических   ошибок   в  керлинге.  М.:   Теория   и   практика   физической 54 культуры. 2000 14.Официальный сайт СК «Крылатское» http://www.skating­palace.ru 15.Поликарпов   К.И.   История   развития   конькобежного   спорта   до   1914 года: Автореф. дис. … канд. Пед. наук. – Л., 1976. 16.Петров Н.И., 1969, Соколов М.П. – М.: ФиС, 1959 17.Официальный сайт федерации Керлинга России http://www.curling.ru/   18.Правила игры в керлинг http://www.curling.ru/rules/      19.http://www.curling.ca/blog/2013/01/17/making­great­ice­temperature­tips/ 20.http://www.curling.ca/blog/2013/02/27/making­great­ice­scraping­patterns/ 21.http://www.curling.ca/blog/2013/11/17/making­great­ice­scraping­problems/ 22.http://www.curling.ca/about­the­sport­of­curling/business­of­curling/basic­ drawings­for­new­curling­rink­construction/
