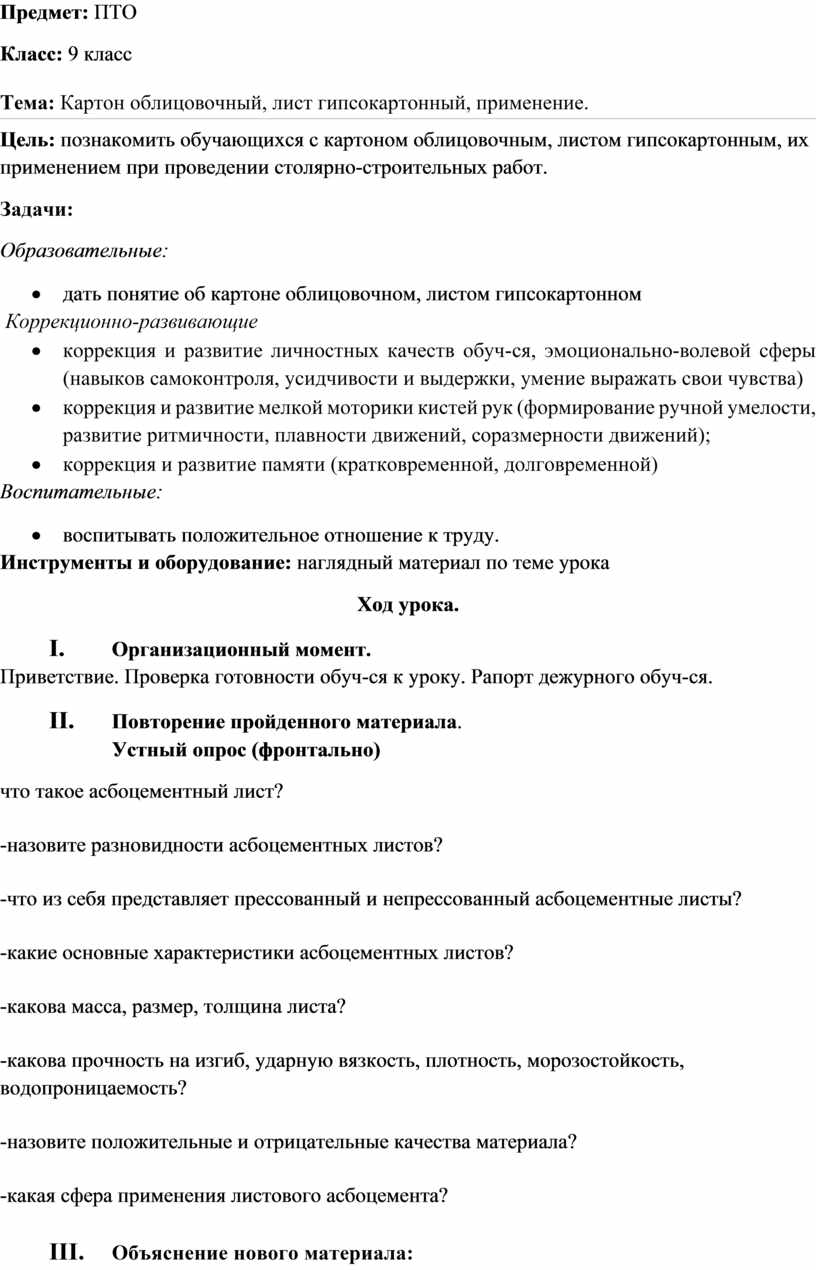

конспект урока по предмету "Профессионально-трудовое обучение" на тему "картон облицовочный, лист гипсокартонный, применение", 9 класс

Предмет: ПТО

Класс: 9 класс

Цель: познакомить обучающихся с картоном облицовочным, листом гипсокартонным, их применением при проведении столярно-строительных работ.

Задачи:

Образовательные:

• дать понятие об картоне облицовочном, листом гипсокартонном

 Коррекционно-развивающие

• коррекция и развитие личностных качеств обуч-ся, эмоционально-волевой сферы (навыков самоконтроля, усидчивости и выдержки, умение выражать свои чувства)
• коррекция и развитие мелкой моторики кистей рук (формирование ручной умелости, развитие ритмичности, плавности движений, соразмерности движений);
• коррекция и развитие памяти (кратковременной, долговременной)

Воспитательные:

• воспитывать положительное отношение к труду.

Инструменты и оборудование: наглядный материал по теме урока

Ход урока.

I.                  Организационный момент.

Приветствие. Проверка готовности обуч-ся к уроку. Рапорт дежурного обуч-ся.

II.               Повторение пройденного материала.

Устный опрос (фронтально)

что такое асбоцементный лист?

-назовите разновидности асбоцементных листов?

-что из себя представляет прессованный и непрессованный асбоцементные листы?

-какие основные характеристики асбоцементных листов?

-какова масса, размер, толщина листа?

-какова прочность на изгиб, ударную вязкость, плотность, морозостойкость, водопроницаемость?

-назовите положительные и отрицательные качества материала?

-какая сфера применения листового асбоцемента?

III.           Объяснение нового материала:

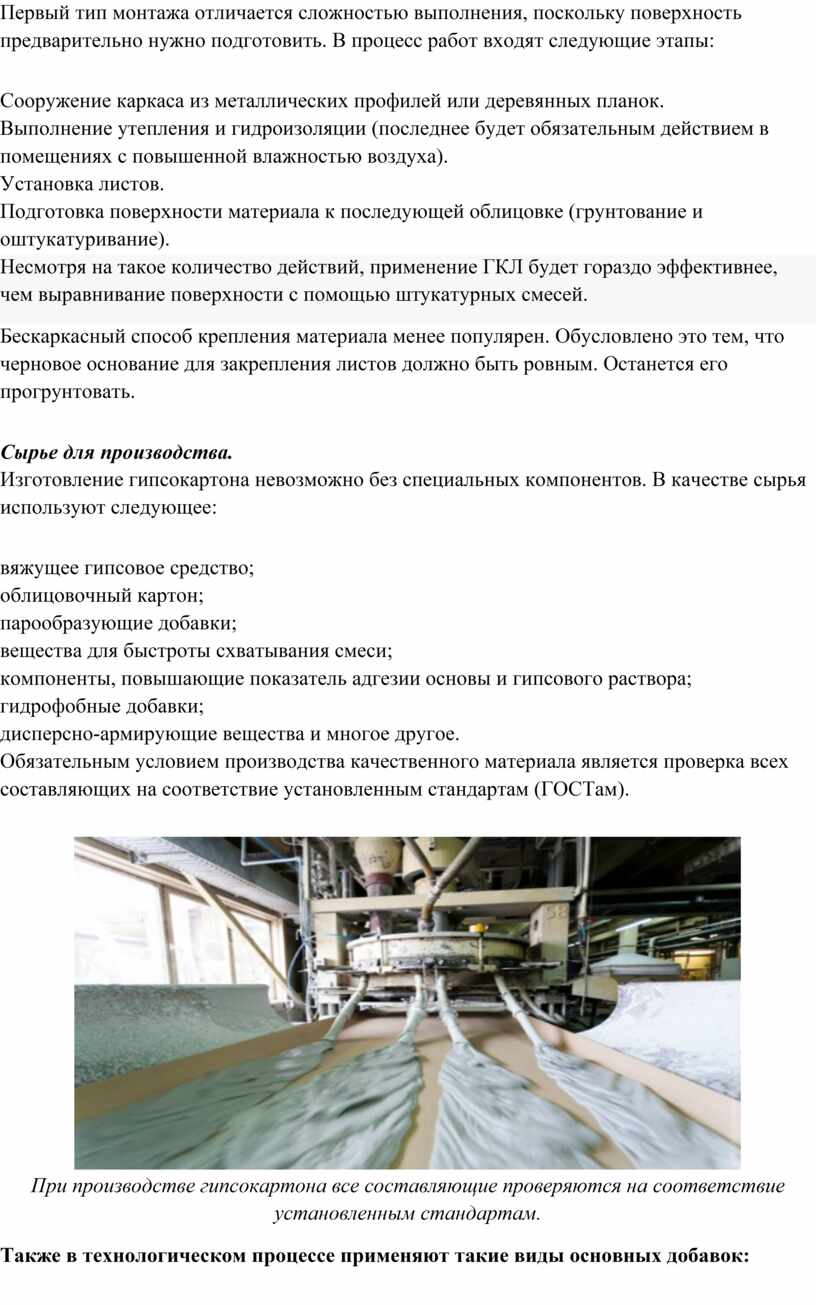

Первый тип монтажа отличается сложностью выполнения, поскольку поверхность предварительно нужно подготовить. В процесс работ входят следующие этапы:

·         Сооружение каркаса из металлических профилей или деревянных планок.

·         Выполнение утепления и гидроизоляции (последнее будет обязательным действием в помещениях с повышенной влажностью воздуха).

·         Установка листов.

·         Подготовка поверхности материала к последующей облицовке (грунтование и оштукатуривание).

Несмотря на такое количество действий, применение ГКЛ будет гораздо эффективнее, чем выравнивание поверхности с помощью штукатурных смесей.

Бескаркасный способ крепления материала менее популярен. Обусловлено это тем, что черновое основание для закрепления листов должно быть ровным. Останется его прогрунтовать.

Сырье для производства.

Изготовление гипсокартона невозможно без специальных компонентов. В качестве сырья используют следующее:

·         вяжущее гипсовое средство;

·         облицовочный картон;

·         парообразующие добавки;

·         вещества для быстроты схватывания смеси;

·         компоненты, повышающие показатель адгезии основы и гипсового раствора;

·         гидрофобные добавки;

·         дисперсно-армирующие вещества и многое другое.

Обязательным условием производства качественного материала является проверка всех составляющих на соответствие установленным стандартам (ГОСТам).

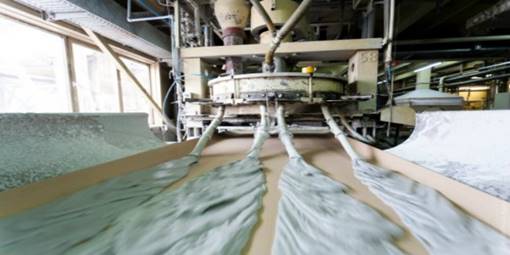

При производстве гипсокартона все составляющие проверяются на соответствие установленным стандартам.

Также в технологическом процессе применяют такие виды основных добавок:

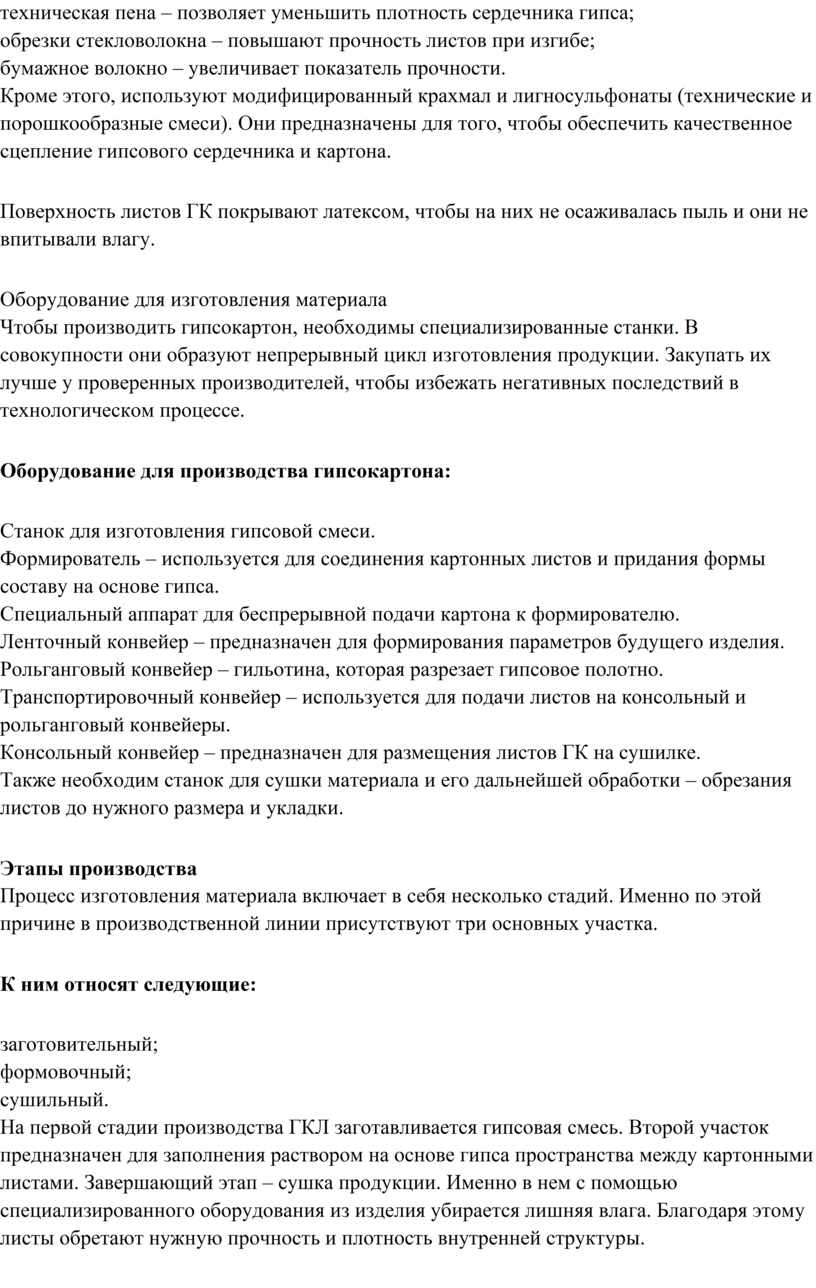

·         техническая пена – позволяет уменьшить плотность сердечника гипса;

·         обрезки стекловолокна – повышают прочность листов при изгибе;

·         бумажное волокно – увеличивает показатель прочности.

Кроме этого, используют модифицированный крахмал и лигносульфонаты (технические и порошкообразные смеси). Они предназначены для того, чтобы обеспечить качественное сцепление гипсового сердечника и картона.

Поверхность листов ГК покрывают латексом, чтобы на них не осаживалась пыль и они не впитывали влагу.

Оборудование для изготовления материала

Чтобы производить гипсокартон, необходимы специализированные станки. В совокупности они образуют непрерывный цикл изготовления продукции. Закупать их лучше у проверенных производителей, чтобы избежать негативных последствий в технологическом процессе.

Оборудование для производства гипсокартона:

·         Станок для изготовления гипсовой смеси.

·         Формирователь – используется для соединения картонных листов и придания формы составу на основе гипса.

·         Специальный аппарат для беспрерывной подачи картона к формирователю.

·         Ленточный конвейер – предназначен для формирования параметров будущего изделия.

·         Рольганговый конвейер – гильотина, которая разрезает гипсовое полотно.

·         Транспортировочный конвейер – используется для подачи листов на консольный и рольганговый конвейеры.

·         Консольный конвейер – предназначен для размещения листов ГК на сушилке.

Также необходим станок для сушки материала и его дальнейшей обработки – обрезания листов до нужного размера и укладки.

Этапы производства

Процесс изготовления материала включает в себя несколько стадий. Именно по этой причине в производственной линии присутствуют три основных участка.

К ним относят следующие:

·         заготовительный;

·         формовочный;

·         сушильный.

На первой стадии производства ГКЛ заготавливается гипсовая смесь. Второй участок предназначен для заполнения раствором на основе гипса пространства между картонными листами. Завершающий этап – сушка продукции. Именно в нем с помощью специализированного оборудования из изделия убирается лишняя влага. Благодаря этому листы обретают нужную прочность и плотность внутренней структуры.

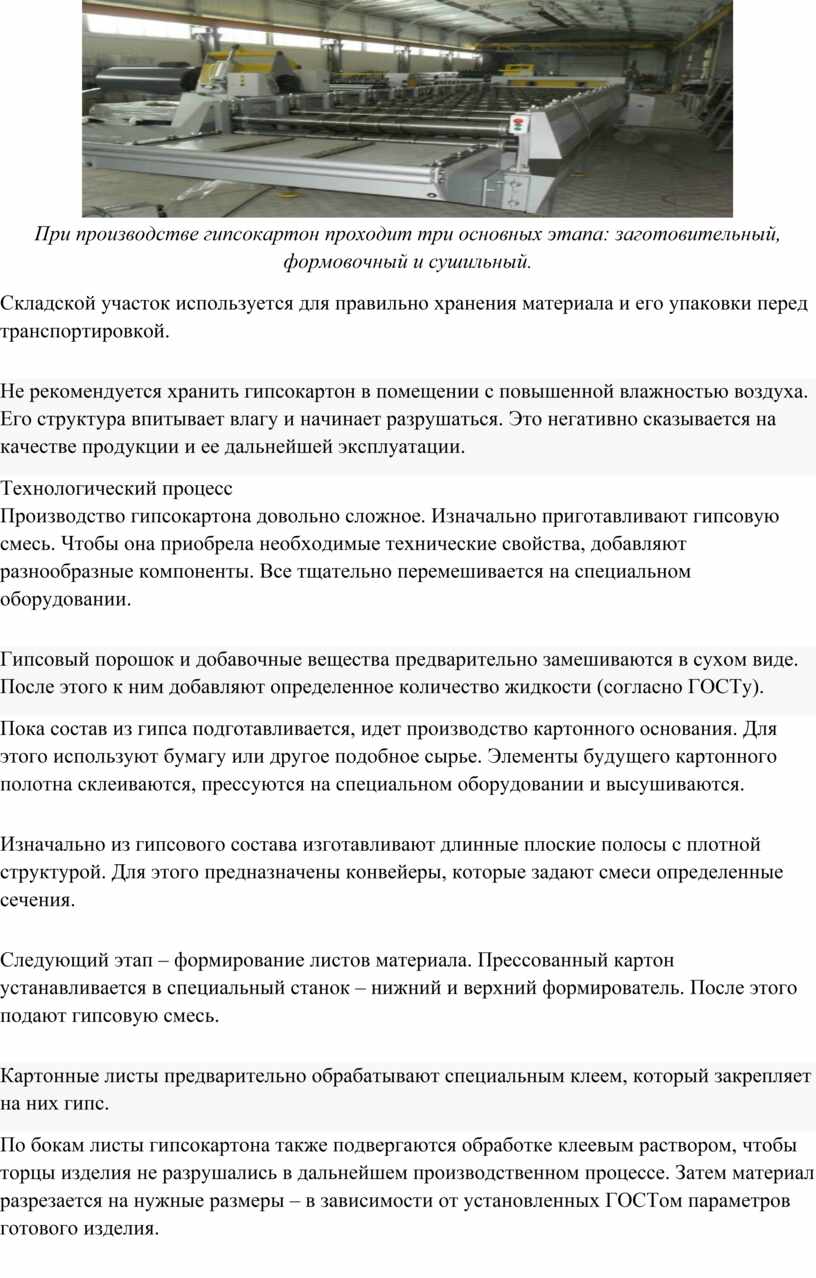

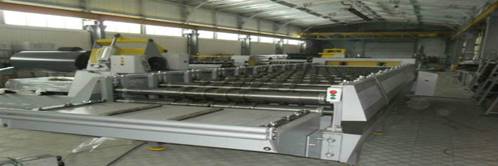

При производстве гипсокартон проходит три основных этапа: заготовительный, формовочный и сушильный.

Складской участок используется для правильно хранения материала и его упаковки перед транспортировкой.

Не рекомендуется хранить гипсокартон в помещении с повышенной влажностью воздуха. Его структура впитывает влагу и начинает разрушаться. Это негативно сказывается на качестве продукции и ее дальнейшей эксплуатации.

Технологический процесс

Производство гипсокартона довольно сложное. Изначально приготавливают гипсовую смесь. Чтобы она приобрела необходимые технические свойства, добавляют разнообразные компоненты. Все тщательно перемешивается на специальном оборудовании.

Гипсовый порошок и добавочные вещества предварительно замешиваются в сухом виде. После этого к ним добавляют определенное количество жидкости (согласно ГОСТу).

Пока состав из гипса подготавливается, идет производство картонного основания. Для этого используют бумагу или другое подобное сырье. Элементы будущего картонного полотна склеиваются, прессуются на специальном оборудовании и высушиваются.

Изначально из гипсового состава изготавливают длинные плоские полосы с плотной структурой. Для этого предназначены конвейеры, которые задают смеси определенные сечения.

Следующий этап – формирование листов материала. Прессованный картон устанавливается в специальный станок – нижний и верхний формирователь. После этого подают гипсовую смесь.

Картонные листы предварительно обрабатывают специальным клеем, который закрепляет на них гипс.

По бокам листы гипсокартона также подвергаются обработке клеевым раствором, чтобы торцы изделия не разрушались в дальнейшем производственном процессе. Затем материал разрезается на нужные размеры – в зависимости от установленных ГОСТом параметров готового изделия.

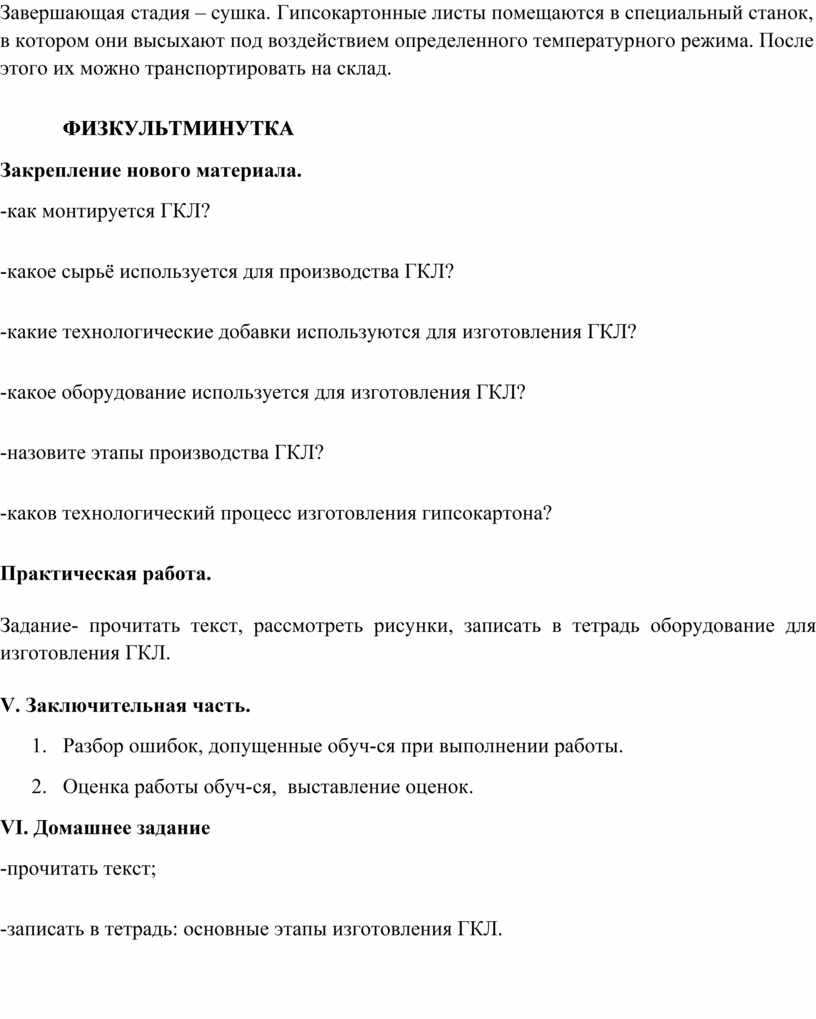

Завершающая стадия – сушка. Гипсокартонные листы помещаются в специальный станок, в котором они высыхают под воздействием определенного температурного режима. После этого их можно транспортировать на склад.

ФИЗКУЛЬТМИНУТКА

Закрепление нового материала.

-как монтируется ГКЛ?

-какое сырьё используется для производства ГКЛ?

-какие технологические добавки используются для изготовления ГКЛ?

-какое оборудование используется для изготовления ГКЛ?

-назовите этапы производства ГКЛ?

-каков технологический процесс изготовления гипсокартона?

Практическая работа.

Задание- прочитать текст, рассмотреть рисунки, записать в тетрадь оборудование для изготовления ГКЛ.

V. Заключительная часть.

1. Разбор ошибок, допущенные обуч-ся при выполнении работы.
2. Оценка работы обуч-ся,  выставление оценок.

VI. Домашнее задание

-прочитать текст;

-записать в тетрадь: основные этапы изготовления ГКЛ.
