конспект урока по предмету "Технология изготовления столярных изделий" на тему "Соединения шурупами", 10 класс

Предмет: Технология изготовления столярных изделий.

Класс: 10.

Тема: Соединения шурупами.

Цель: познакомить обучающихся с приемами  соединения столярных изделий шурупами.

Задачи:

Образовательные:

·         дать понятие о соединении элементов  столярных изделий шурупами.

Коррекционно-развивающие

• коррекция и развитие личностных качеств обуч-ся, эмоционально-волевой сферы (навыков самоконтроля, усидчивости и выдержки, умение выражать свои чувства)
• коррекция и развитие мелкой моторики кистей рук (формирование ручной умелости, развитие ритмичности, плавности движений, соразмерности движений);
• коррекция и развитие памяти (кратковременной, долговременной)

Воспитательные:

• воспитывать положительное отношение к труду.

Инструменты и оборудование:  наглядный материал по теме урока

Ход урока.

I.                  Организационный момент.

Приветствие. Проверка готовности обуч-ся к уроку.

II.               Повторение пройденного материала.

Устный опрос (фронтально)

-для чего применяют соединение по кромки?

-какие бывают шипы?

-что называют гнездом?

-что называют проушиной?

- перечислите типы соединений по кромке?

- назовите условные обозначения каждого соединения?

- чем отличаются друг от друга соединения «на рейку» и « в четверть»?

III.           Изложение программного материала.

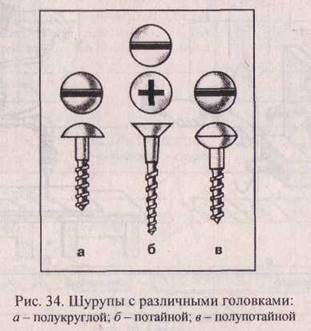

Шуруп состоит из головки (полукруглой, потайной и полупотайной), стержня различной длины и толщины с винтовой нарезкой.

Виды шурупов

1. Шурупы с плоской головкой и шурупы с крестообразной головкой подходят для большинства обычных работ с деревом. Головка шурупа после ввинчивания лежит на поверхности или утапливается в нее. Крестообразный разрез на головке шурупа обеспечивает более прочное сцепление с отверткой при ввинчивании. Кроме того, с крестообразными шурупами можно работать практически одной отверткой, независимо от их размера (на шурупах с большими крестообразными головками отвертка глубже входит в шлиц), в то время как для каждого обычного шурупа требуется подходящая по размеру отвертка.

2. Шурупы с полу-потайной головкой применяют для крепления фурнитуры с расширенными отверстиями, такие шурупы производятся с хромовым или никелевым покрытием. Фурнитура без расширенных отверстий требует применения шурупов с полукруглой головкой, которая также может быть хромированной или никелированной.

3. Зеркальным называют тип шурупов, на которых навинчен хромированный колпачок различной формы, определяемой конструктивными и декоративными требованиями к изделию.

4. Ключевые шурупы предназначены для крепления деревянных изделий, фиксируются в отверстии при помощи гаечного ключа. Ключевые шурупы предназначены для соединения крупных строительных деталей и конструкций. Нержавеющие покрытия на декоративных никелированных или хромированных шурупах делают их незаменимыми для применения во влажных помещениях или вне дома.

5. Двойной шуруп незаменим для скрытого соединения деревянных деталей.

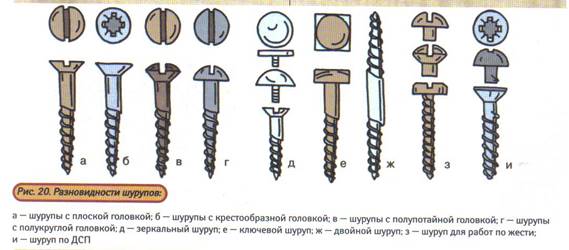

6. Наконец, работы с жестью и ДСП требуют применения специальных шурупов. В первом случае это шуруп специальной формы из закаленной стали, твердость которой позволяет при ввинчивании прорезать резьбу в жести и пластмассе непосредственно шурупом. Во втором случае (ДСП) в связи с рыхлой структурой поверхности материала применяют шурупы с незаостренным кончиком (рис. 20).

7. Шурупы по дереву выпускают с плоской, полу-потайной и полукруглой головками, можно встретить также шурупы с привинченными дополнительными декоративными головками.

Шлицы шурупов различаются по форме (рис. 21). Наряду с шурупами с простым шлицем используют крестообразные шурупы, головку которых отвертка «схватывает» намного прочнее, не соскальзывает и не повреждает поверхность шурупа; отвертка в этом случае автоматически центрируется в прорези.

Шурупы могут комплектоваться колпачками и шайбами - при некоторых видах креплений необходимо под головку шурупа подложить шайбу, прокладку или подкладное кольцо (рис. 22).

Соблюдение данной рекомендации особенно важно в тех случаях, когда соединению подлежат детали из мягких материалов: шайбы или прокладки помогают избежать слишком сильного утапли- вания головки шурупа в деталь, так как давление распределяется на большую площадь поверхности. Колпачки и покрышки для головки шурупа применяют в случаях, когда шуруп выполняет помимо функционального еще и декоративное назначение, является декоративным элементом; они изготавливаются из разных материалов и бывают разных цветов.

При выборе длины шурупа необходимо учесть, что его длина должна быть в 2-3 раза больше соединяемой детали (верхней).

В верхней детали сверлят отверстие чуть более диаметра шурупа, а в нижней - 4/5 0 шурупа.

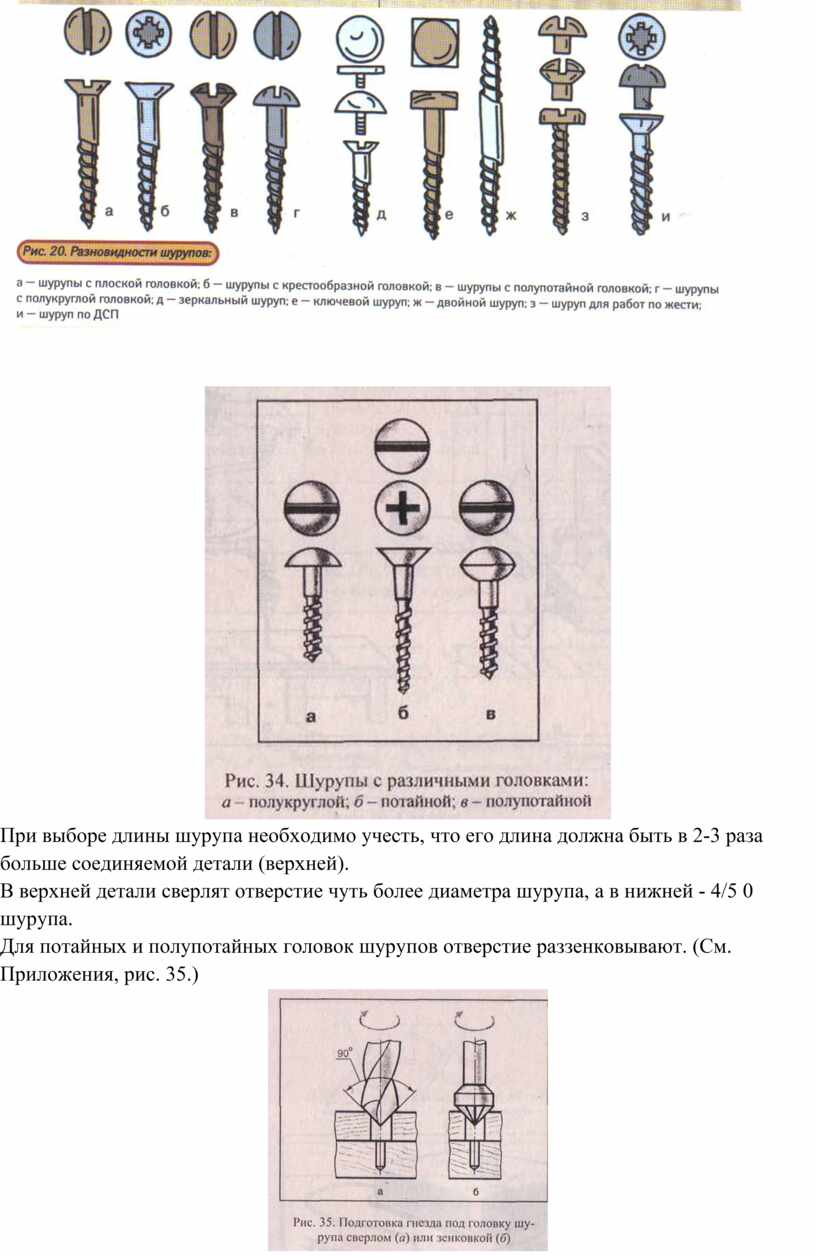

Для потайных и полупотайных головок шурупов отверстие раззенковывают. (См. Приложения, рис. 35.)

Завинчивают шуруп отверткой по часовой стрелке. (См. Приложение)

Основными правилами безопасности являются:

-не пользоваться шурупами со сбитым шлицом;

-пользоваться только исправной отверткой;

-ввинчивать шуруп только под прямым углом;

-при ввинчивании не трогать шуруп руками;

-после ввинчивания шуруп зачистить от заусенцев.

-шуруп при ввинчивании не держите рукой, чтобы не повредить её, если отвёртка соскользнёт.

-пользуйтесь исправной отвёрткой, точно подходящей к шлицу.

-ось отвёртки, вставляемой в шлиц, должна быть продолжением оси шурупа.

-зажимайте на отвёртку равномерно, так как она может выскочить из шлица головки шурупа

-держите отвёртку двумя руками: левая направляет её на стержень, а правая — вращает.

не используйте шурупы с рваными прорезями и затупленным остриём, а также со­гнутые.

ФИЗКУЛЬТМИНУТКА

Закрепление нового материала.

Ответить на вопросы:

-назовите из каких частей состоит шуруп?

-назовите виды шурупов?

-что нужно учесть при выборе шурупов?

-зачем раззенковывают заготовку?

-какие правила ТБ нужно соблюдать при соединении деталей шурупами?

-какими из перечисленных способов соединяются деревянные заготовки?

- шурупы, с какой формой головки НЕ применяются для соединения деревянных деталей?

-что такое шлиц?

-инструмент для завинчивания шурупа в соединяемую деталь?

Практическая работа.

Задание:

-Прочитать текст, рассмотреть  рисунки.

-Зарисовать в тетради основные виды шурупов.

-Рассмотреть различные виды соединений шурупами по имеющимся образцам.

V. Заключительная часть.

1. Разбор ошибок, допущенные обуч-ся при выполнении работы.
2. Оценка работы обуч-ся, комментированное выставление оценок.

VII. Домашнее задание

-записать в тетрадь виды шурупов.

-записать в тетрадь основные правила ТБ при соединении деталей шурупами.
