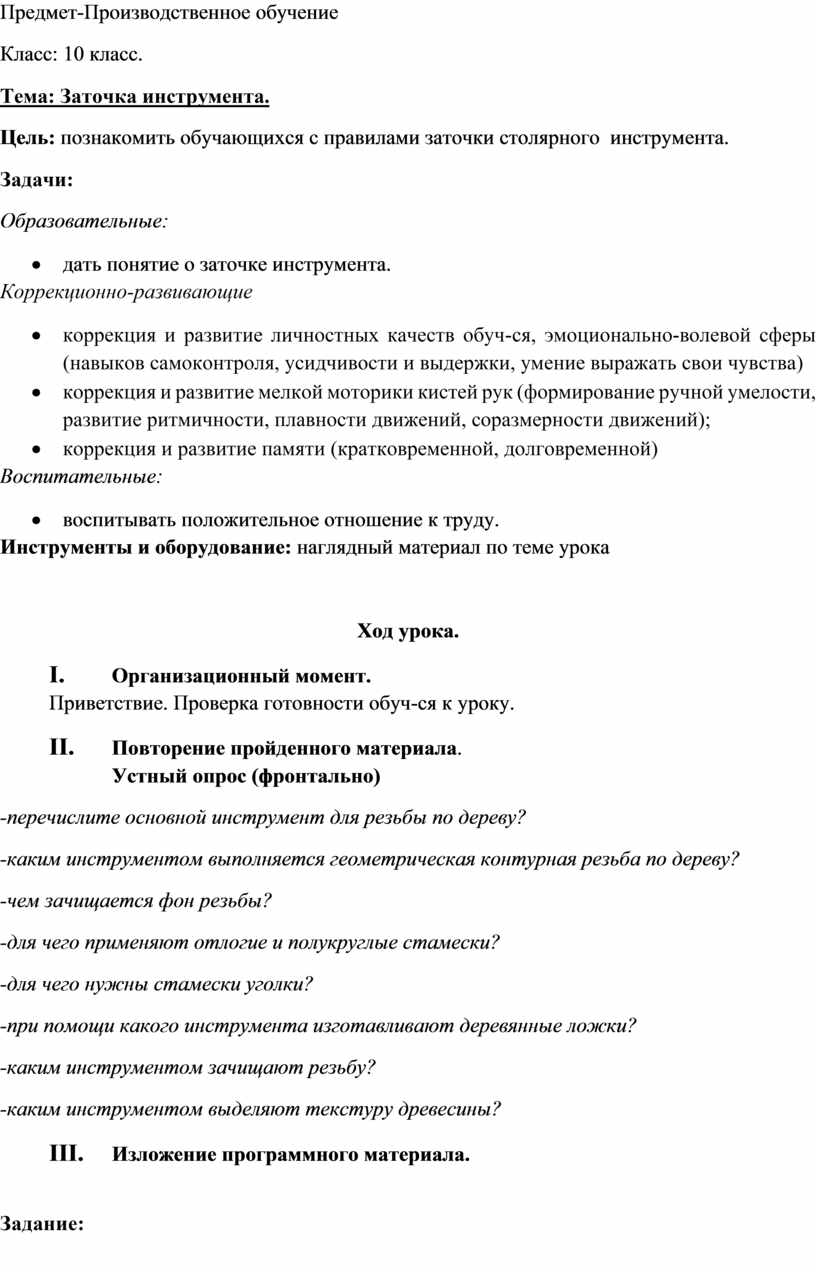

Предмет-Производственное обучение

Класс: 10 класс.

Тема: Заточка инструмента.

Цель: познакомить обучающихся с правилами заточки столярного  инструмента.

Задачи:

Образовательные:

·         дать понятие о заточке инструмента.

Коррекционно-развивающие

• коррекция и развитие личностных качеств обуч-ся, эмоционально-волевой сферы (навыков самоконтроля, усидчивости и выдержки, умение выражать свои чувства)
• коррекция и развитие мелкой моторики кистей рук (формирование ручной умелости, развитие ритмичности, плавности движений, соразмерности движений);
• коррекция и развитие памяти (кратковременной, долговременной)

Воспитательные:

• воспитывать положительное отношение к труду.

Инструменты и оборудование: наглядный материал по теме урока

Ход урока.

I.                  Организационный момент.

Приветствие. Проверка готовности обуч-ся к уроку.

II.               Повторение пройденного материала.

Устный опрос (фронтально)

-перечислите основной инструмент для резьбы по дереву?

-каким инструментом выполняется геометрическая контурная резьба по дереву?

-чем зачищается фон резьбы?

-для чего применяют отлогие и полукруглые стамески?

-для чего нужны стамески уголки?

-при помощи какого инструмента изготавливают деревянные ложки?

-каким инструментом зачищают резьбу?

-каким инструментом выделяют текстуру древесины?

III.           Изложение программного материала.

Задание:

1.      прочитать текст, рассмотреть схемы заточки инструментов

Большое значение для выполнения качественной резьбы по дереву имеет правильная заточка инструмента.

    Заточка инструмента состоит из двух стадий:

1-    снятие фаски;

2-    правки.

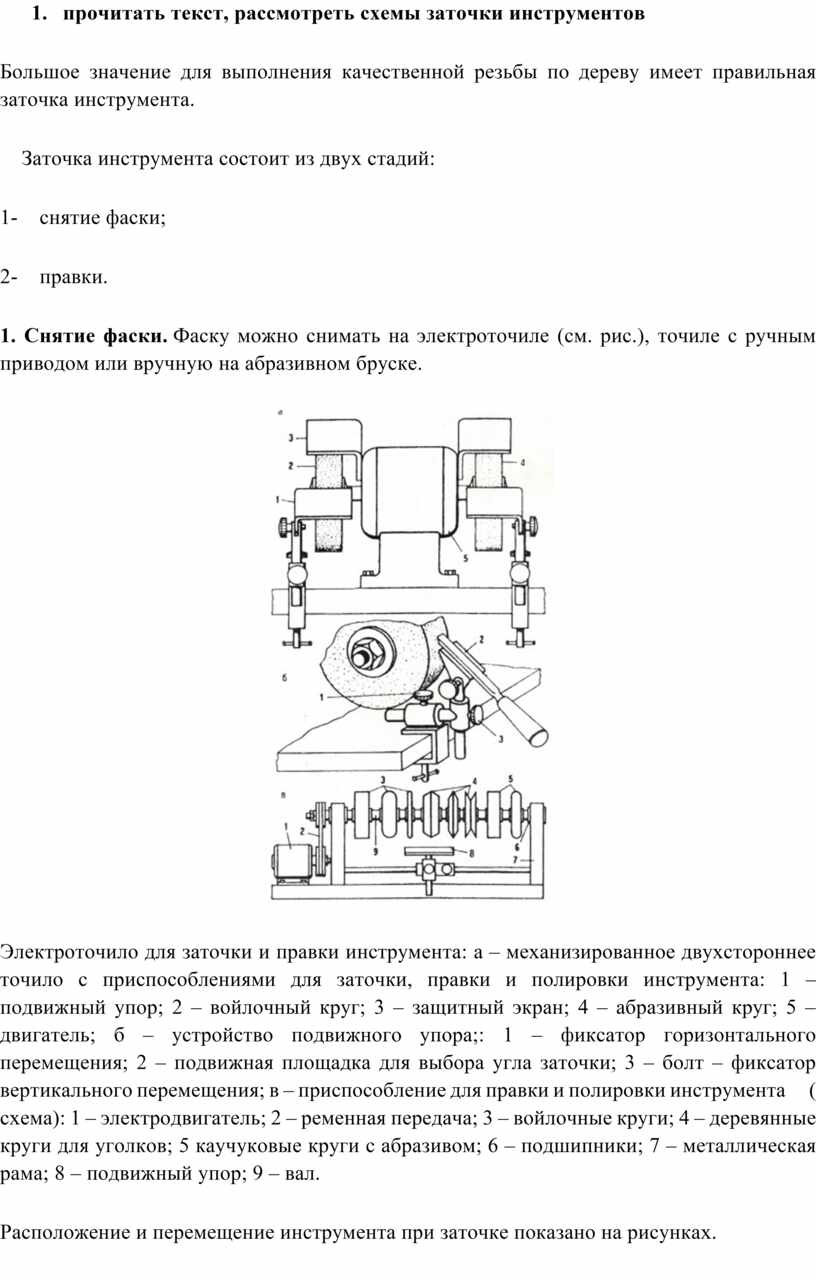

1. Снятие фаски. Фаску можно снимать на электроточиле (см. рис.), точиле с ручным приводом или вручную на абразивном бруске.

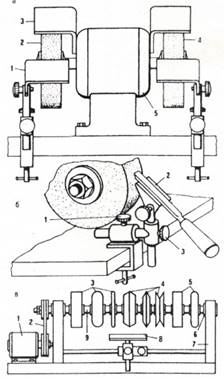

Электроточило для заточки и правки инструмента: а – механизированное двухстороннее точило с приспособлениями для заточки, правки и полировки инструмента: 1 – подвижный упор; 2 – войлочный круг; 3 – защитный экран; 4 – абразивный круг; 5 – двигатель; б – устройство подвижного упора;: 1 – фиксатор горизонтального перемещения; 2 – подвижная площадка для выбора угла заточки; 3 – болт – фиксатор вертикального перемещения; в – приспособление для правки и полировки инструмента     ( схема): 1 – электродвигатель; 2 – ременная передача; 3 – войлочные круги; 4 – деревянные круги для уголков; 5 каучуковые круги с абразивом; 6 – подшипники; 7 – металлическая рама; 8 – подвижный упор; 9 – вал.

Расположение и перемещение инструмента при заточке показано на рисунках.

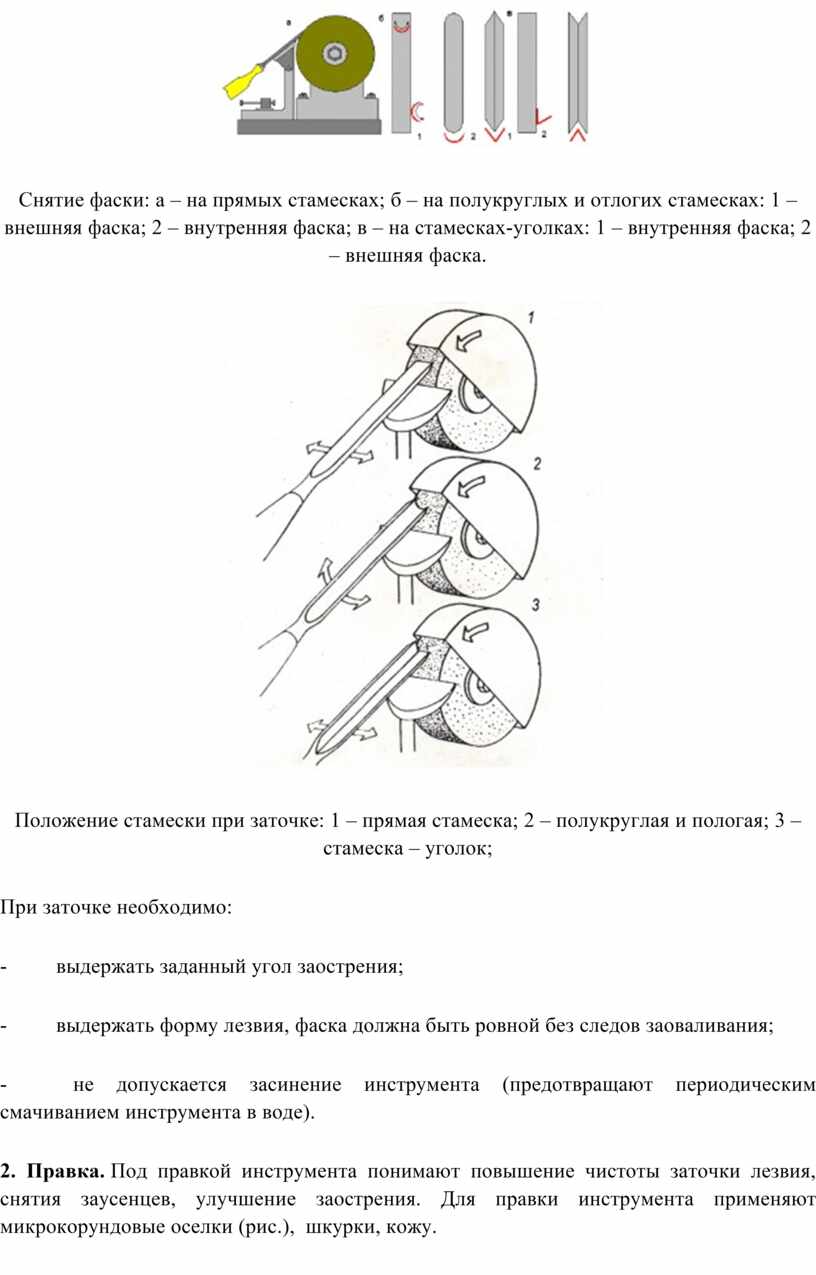

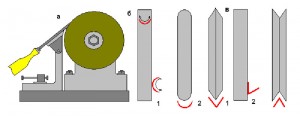

Снятие фаски: а – на прямых стамесках; б – на полукруглых и отлогих стамесках: 1 – внешняя фаска; 2 – внутренняя фаска; в – на стамесках-уголках: 1 – внутренняя фаска; 2 – внешняя фаска.

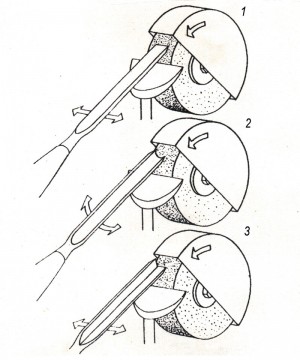

Положение стамески при заточке: 1 – прямая стамеска; 2 – полукруглая и пологая; 3 – стамеска – уголок;

При заточке необходимо:

-         выдержать заданный угол заострения;

-         выдержать форму лезвия, фаска должна быть ровной без следов заоваливания;

-         не допускается засинение инструмента (предотвращают периодическим смачиванием инструмента в воде).

2. Правка. Под правкой инструмента понимают повышение чистоты заточки лезвия, снятия заусенцев, улучшение заострения. Для правки инструмента применяют микрокорундовые оселки (рис.),  шкурки, кожу.

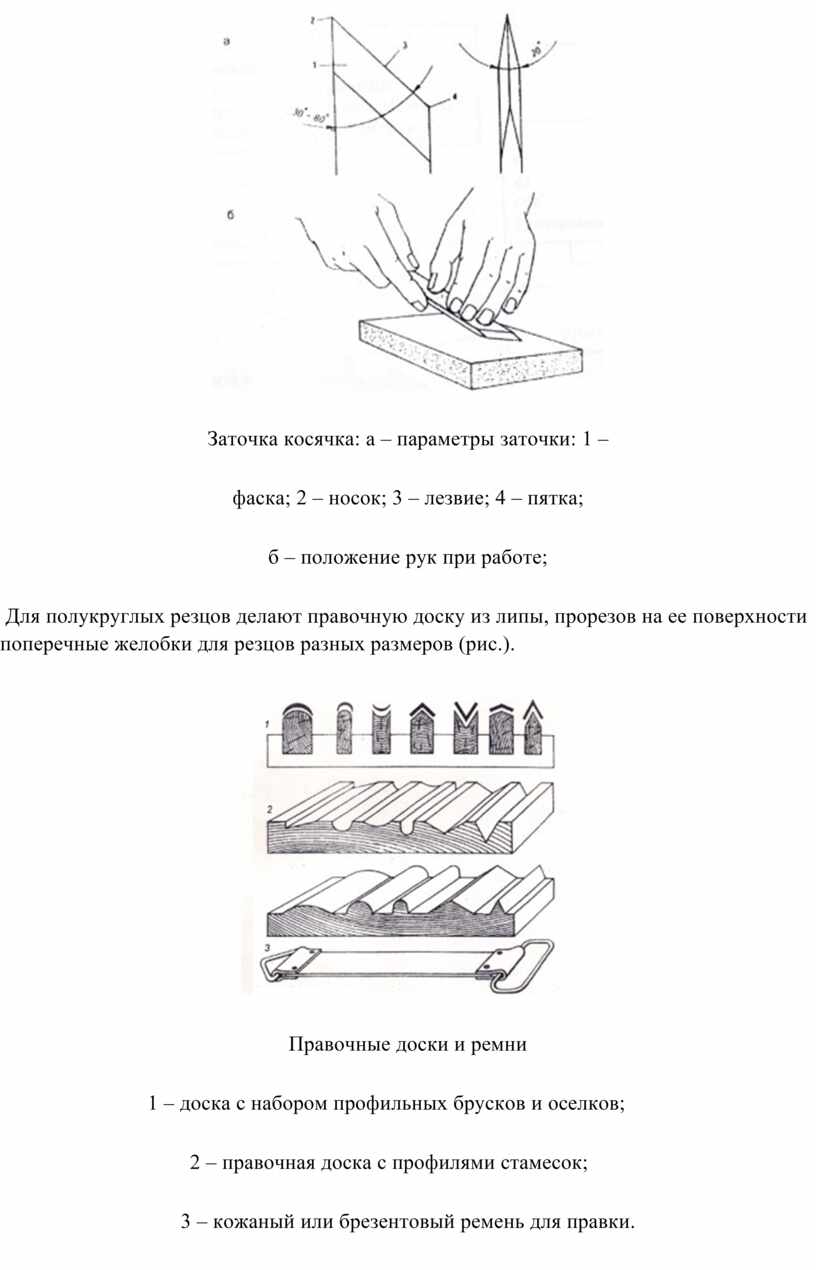

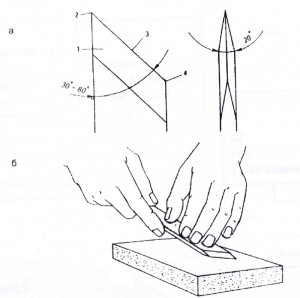

Заточка косячка: а – параметры заточки: 1 –

фаска; 2 – носок; 3 – лезвие; 4 – пятка;

б – положение рук при работе;

 Для полукруглых резцов делают правочную доску из липы, прорезов на ее поверхности поперечные желобки для резцов разных размеров (рис.).

Правочные доски и ремни

1 – доска с набором профильных брусков и оселков;

2 – правочная доска с профилями стамесок;

3 – кожаный или брезентовый ремень для правки.

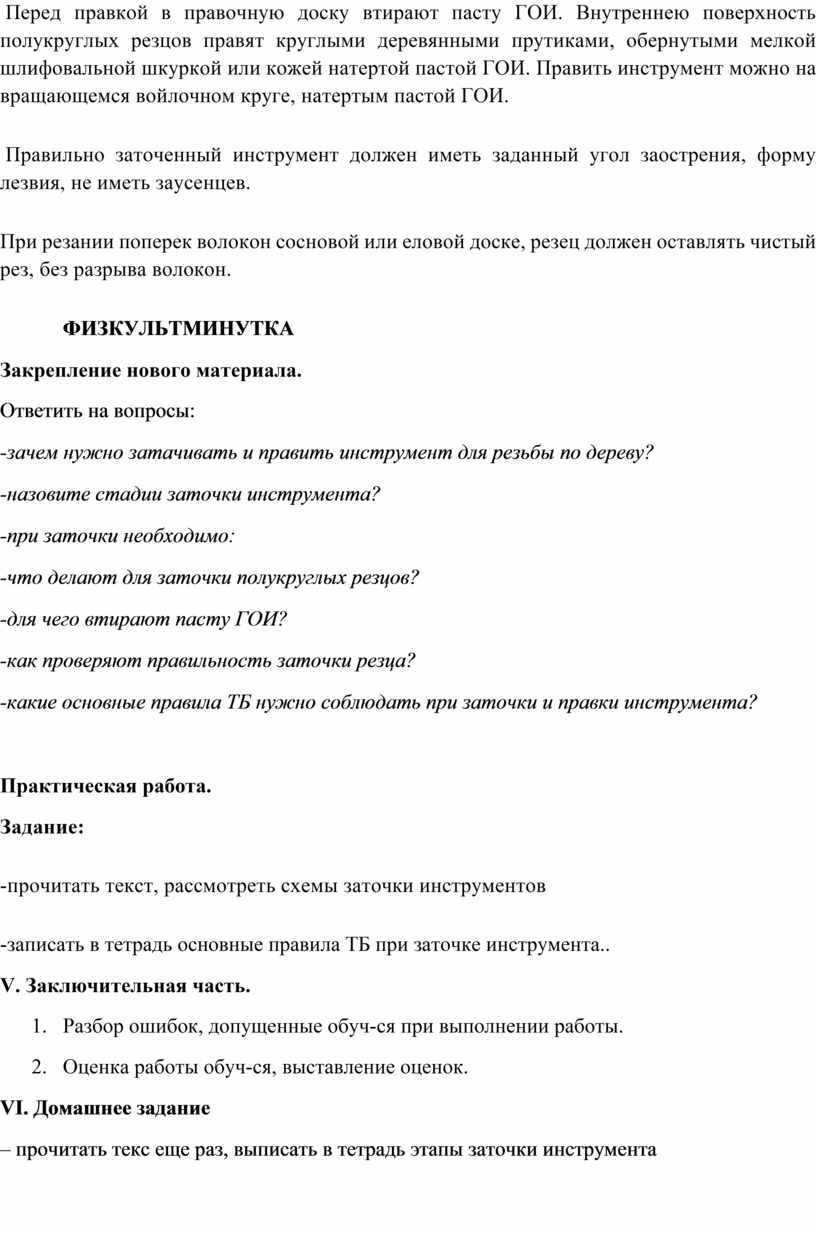

 Перед правкой в правочную доску втирают пасту ГОИ. Внутреннею поверхность полукруглых резцов правят круглыми деревянными прутиками, обернутыми мелкой шлифовальной шкуркой или кожей натертой пастой ГОИ. Править инструмент можно на вращающемся войлочном круге, натертым пастой ГОИ.

 Правильно заточенный инструмент должен иметь заданный угол заострения, форму лезвия, не иметь заусенцев.

При резании поперек волокон сосновой или еловой доске, резец должен оставлять чистый рез, без разрыва волокон.

ФИЗКУЛЬТМИНУТКА

Закрепление нового материала.

Ответить на вопросы:

-зачем нужно затачивать и править инструмент для резьбы по дереву?

-назовите стадии заточки инструмента?

-при заточки необходимо:

-что делают для заточки полукруглых резцов?

-для чего втирают пасту ГОИ?

-как проверяют правильность заточки резца?

-какие основные правила ТБ нужно соблюдать при заточки и правки инструмента?

Практическая работа.

Задание:

-прочитать текст, рассмотреть схемы заточки инструментов

-записать в тетрадь основные правила ТБ при заточке инструмента..

V. Заключительная часть.

1. Разбор ошибок, допущенные обуч-ся при выполнении работы.
2. Оценка работы обуч-ся, выставление оценок.

VI. Домашнее задание

– прочитать текс еще раз, выписать в тетрадь этапы заточки инструмента
