КСР-22-23технология.docx
|

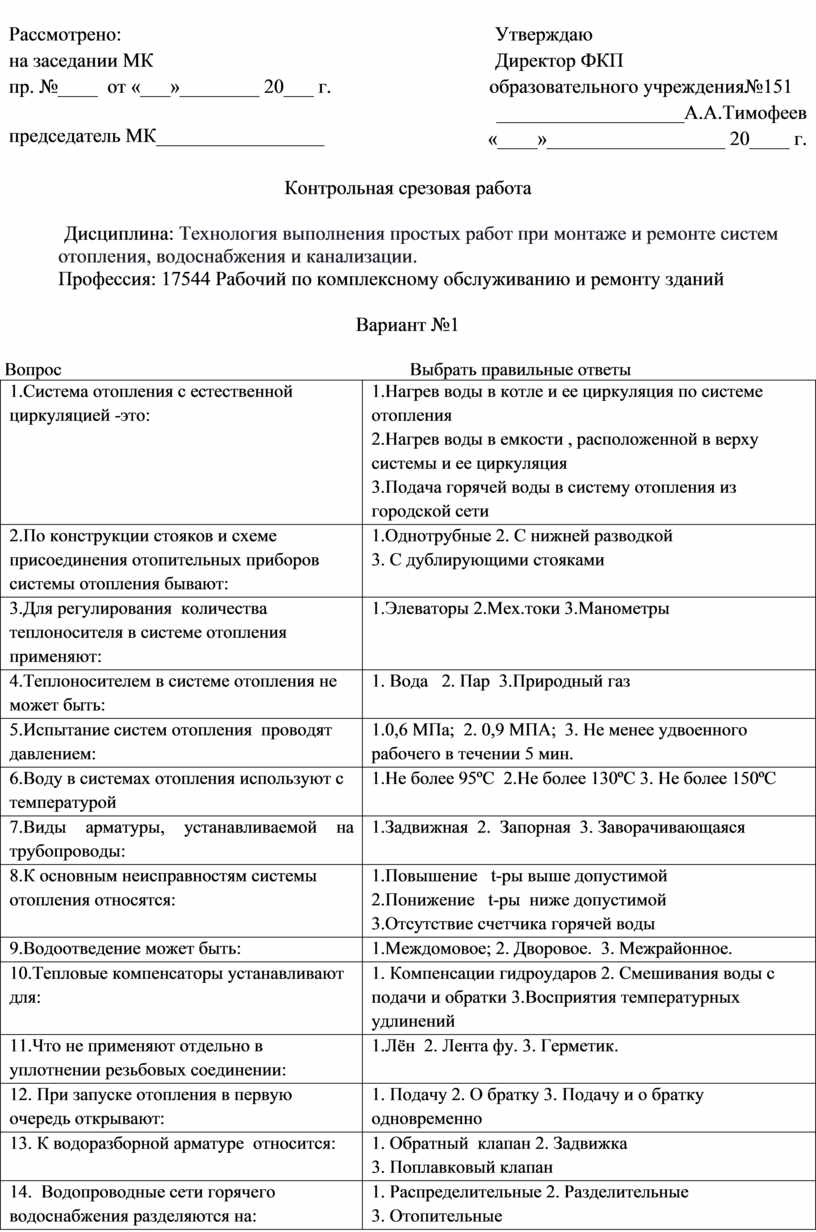

Рассмотрено: на заседании МК пр. №____ от «___»________ 20___ г. председатель МК_________________ |
Утверждаю Директор ФКП образовательного учреждения№151 ___________________А.А.Тимофеев «____»__________________ 20____ г. |

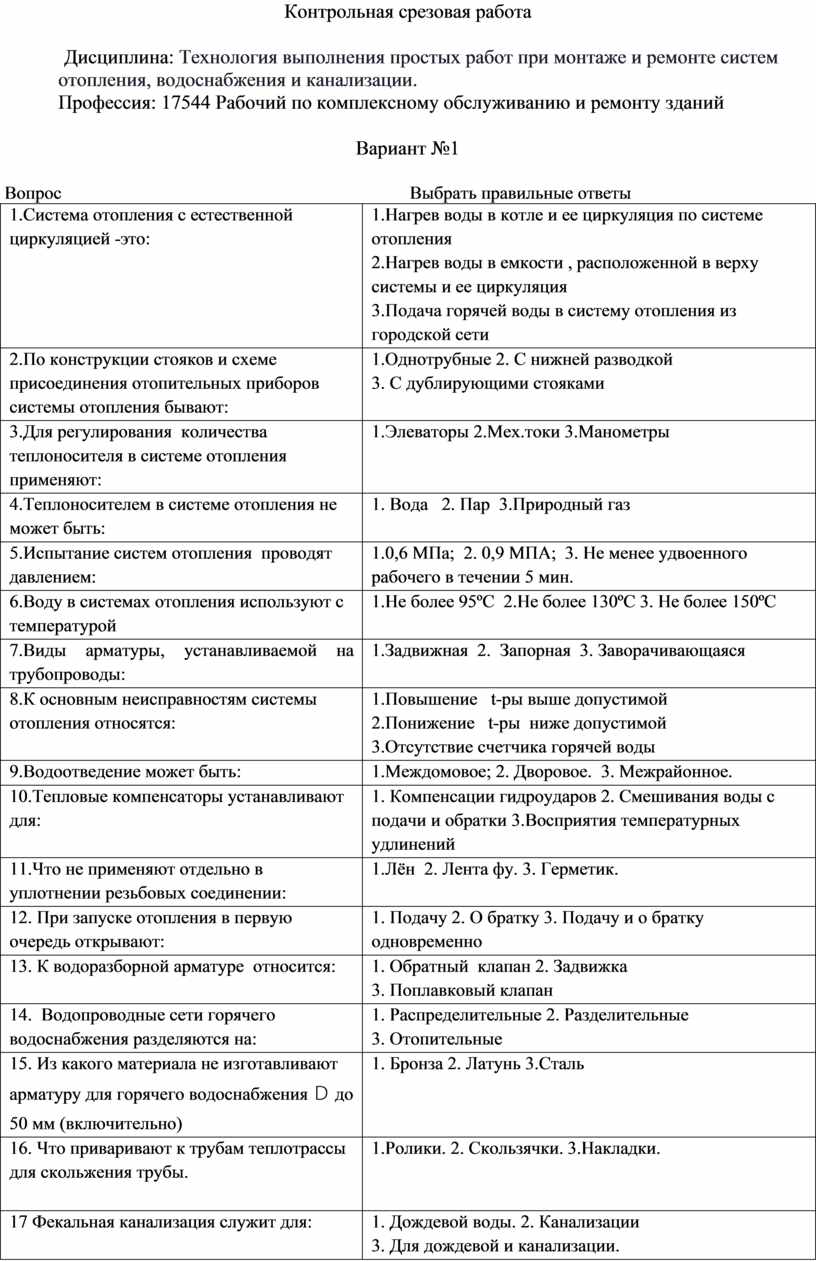

Контрольная срезовая работа
Дисциплина: Технология выполнения простых работ при монтаже и ремонте систем отопления, водоснабжения и канализации. Профессия: 17544 Рабочий по комплексному обслуживанию и ремонту зданий
Вариант №1
Вопрос Выбрать правильные ответы
|
1.Система отопления с естественной циркуляцией -это: |
1.Нагрев воды в котле и ее циркуляция по системе отопления 2.Нагрев воды в емкости , расположенной в верху системы и ее циркуляция 3.Подача горячей воды в систему отопления из городской сети |
|
2.По конструкции стояков и схеме присоединения отопительных приборов системы отопления бывают: |
1.Однотрубные 2. С нижней разводкой 3. С дублирующими стояками |
|
3.Для регулирования количества теплоносителя в системе отопления применяют: |
1.Элеваторы 2.Мех.токи 3.Манометры |
|
4.Теплоносителем в системе отопления не может быть: |
1. Вода 2. Пар 3.Природный газ |
|
5.Испытание систем отопления проводят давлением: |
1.0,6 МПа; 2. 0,9 МПА; 3. Не менее удвоенного рабочего в течении 5 мин. |
|
6.Воду в системах отопления используют с температурой |
1.Не более 95ºС 2.Не более 130ºС 3. Не более 150ºС |
|
7.Виды арматуры, устанавливаемой на трубопроводы: |
1.Задвижная 2. Запорная 3. Заворачивающаяся |
|
8.К основным неисправностям системы отопления относятся: |
1.Повышение t-ры выше допустимой 2.Понижение t-ры ниже допустимой 3.Отсутствие счетчика горячей воды |
|
9.Водоотведение может быть: |
1.Междомовое; 2. Дворовое. 3. Межрайонное. |
|
10.Тепловые компенсаторы устанавливают для: |
1. Компенсации гидроударов 2. Смешивания воды с подачи и обратки 3.Восприятия температурных удлинений |
|
11.Что не применяют отдельно в уплотнении резьбовых соединении: |
1.Лён 2. Лента фу. 3. Герметик.
|
|
12. При запуске отопления в первую очередь открывают: |
1. Подачу 2. О братку 3. Подачу и о братку одновременно |
|
13. К водоразборной арматуре относится: |
1. Обратный клапан 2. Задвижка 3. Поплавковый клапан |
|
14. Водопроводные сети горячего водоснабжения разделяются на: |
1. Распределительные 2. Разделительные 3. Отопительные |
|
15. Из какого материала не изготавливают арматуру для горячего водоснабжения Ⅾ до 50 мм (включительно) |
1. Бронза 2. Латунь 3.Сталь |
|
16. Что приваривают к трубам теплотрассы для скольжения трубы. |
1.Ролики. 2. Скользячки. 3.Накладки. |
|
17 Фекальная канализация служит для: |
1. Дождевой воды. 2. Канализации 3. Для дождевой и канализации. |
|
18. Фекальная канализация укладывается. |
1. Ниже глубины промерзания. 2. 1,5м. 3.1,8м |
|
19. Для чего проводится гидравлическое испытание арматуры: |
1.При необходимости. 2.При ответственной установке. 3.Постоянно перед установкой. |
|
20. Если задвижка не держит: |
1.Её списывают. 2.Ремонтируют. 3.Смазывают |

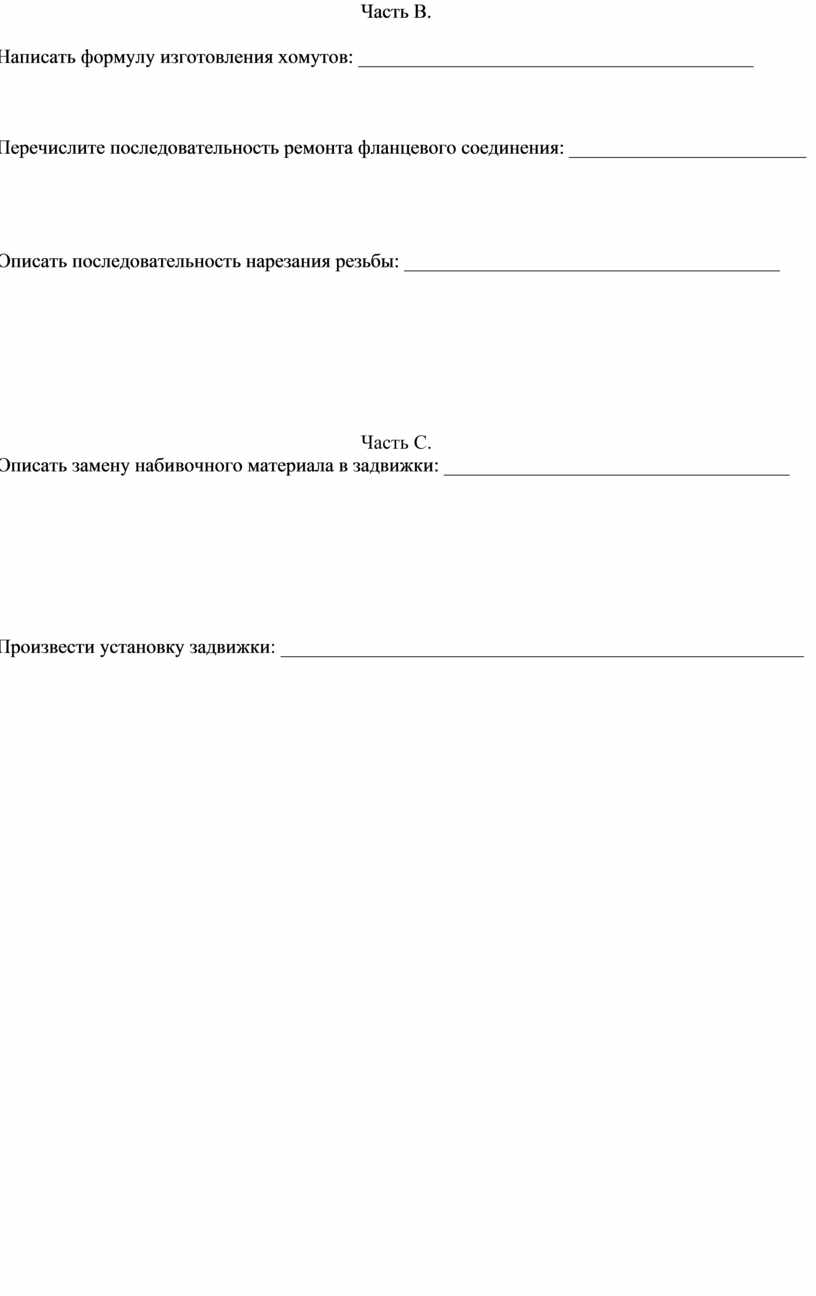

Часть В.
1. Написать формулу изготовления хомутов: ________________________________________
2. Перечислите последовательность ремонта фланцевого соединения: ________________________
3. Описать последовательность нарезания резьбы: ______________________________________
Часть С.
1. Описать замену набивочного материала в задвижки: ___________________________________
2. Произвести установку задвижки: _____________________________________________________

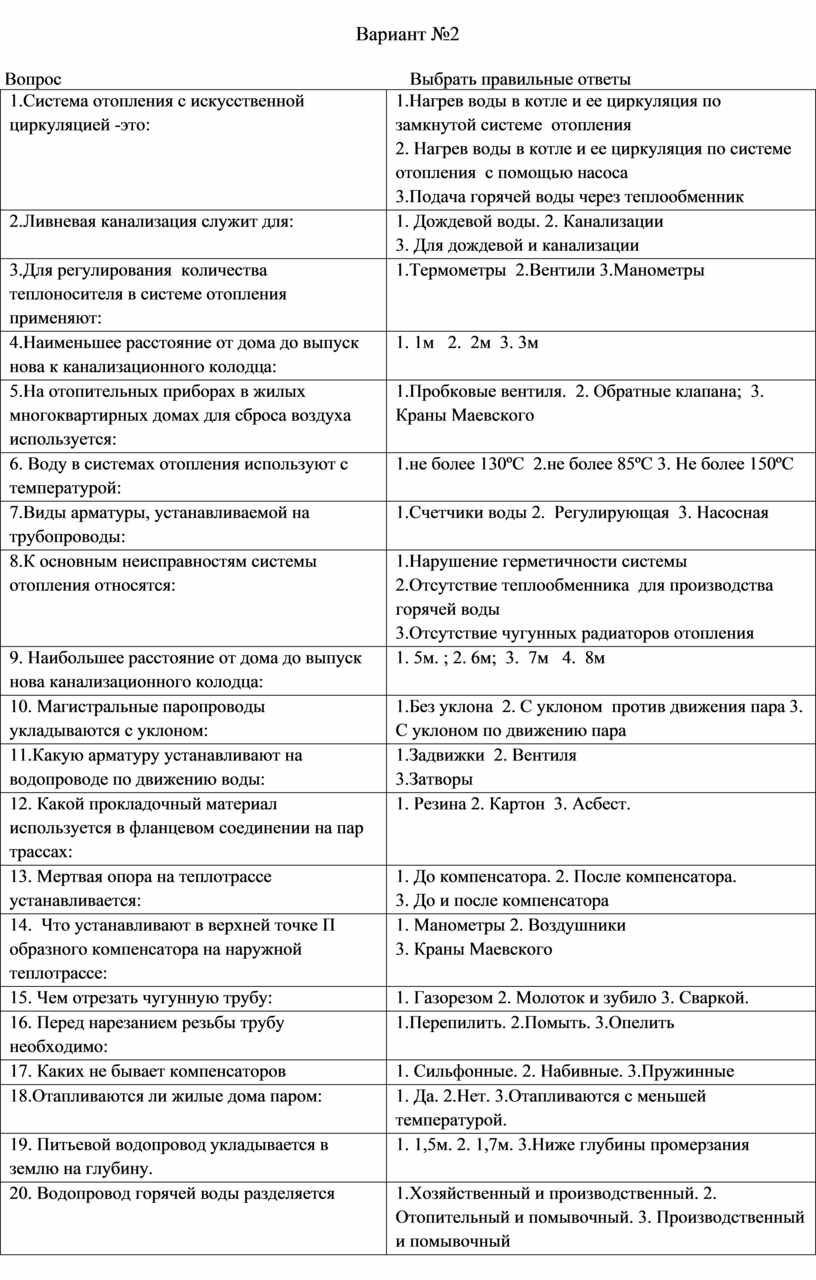

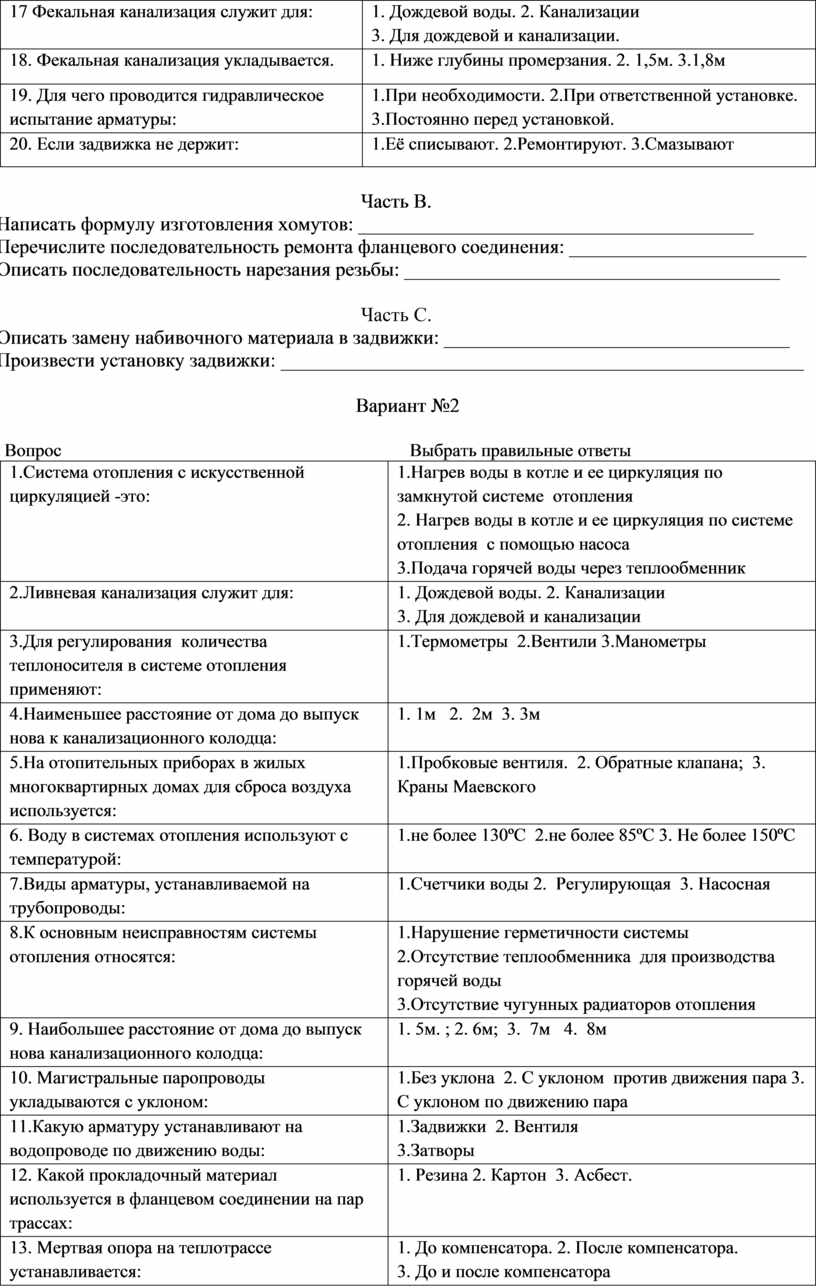

Вариант №2
Вопрос Выбрать правильные ответы
|
1.Система отопления с искусственной циркуляцией -это: |
1.Нагрев воды в котле и ее циркуляция по замкнутой системе отопления 2. Нагрев воды в котле и ее циркуляция по системе отопления с помощью насоса 3.Подача горячей воды через теплообменник |
|
2.Ливневая канализация служит для: |
1. Дождевой воды. 2. Канализации 3. Для дождевой и канализации |
|
3.Для регулирования количества теплоносителя в системе отопления применяют: |
1.Термометры 2.Вентили 3.Манометры |
|
4.Наименьшее расстояние от дома до выпуск нова к канализационного колодца: |
1. 1м 2. 2м 3. 3м |
|
5.На отопительных приборах в жилых многоквартирных домах для сброса воздуха используется: |
1.Пробковые вентиля. 2. Обратные клапана; 3. Краны Маевского |
|
6. Воду в системах отопления используют с температурой: |
1.не более 130ºС 2.не более 85ºС 3. Не более 150ºС |
|
7.Виды арматуры, устанавливаемой на трубопроводы: |
1.Счетчики воды 2. Регулирующая 3. Насосная |
|
8.К основным неисправностям системы отопления относятся: |
1.Нарушение герметичности системы 2.Отсутствие теплообменника для производства горячей воды 3.Отсутствие чугунных радиаторов отопления |
|
9. Наибольшее расстояние от дома до выпуск нова канализационного колодца: |
1. 5м. ; 2. 6м; 3. 7м 4. 8м |
|
10. Магистральные паропроводы укладываются с уклоном: |
1.Без уклона 2. С уклоном против движения пара 3. С уклоном по движению пара |
|
11.Какую арматуру устанавливают на водопроводе по движению воды: |
1.Задвижки 2. Вентиля 3.Затворы |
|
12. Какой прокладочный материал используется в фланцевом соединении на пар трассах: |
1. Резина 2. Картон 3. Асбест. |
|
13. Мертвая опора на теплотрассе устанавливается: |
1. До компенсатора. 2. После компенсатора. 3. До и после компенсатора |
|
14. Что устанавливают в верхней точке П образного компенсатора на наружной теплотрассе: |
1. Манометры 2. Воздушники 3. Краны Маевского |
|
15. Чем отрезать чугунную трубу: |
1. Газорезом 2. Молоток и зубило 3. Сваркой. |
|
16. Перед нарезанием резьбы трубу необходимо: |
1.Перепилить. 2.Помыть. 3.Опелить |
|
17. Каких не бывает компенсаторов |
1. Сильфонные. 2. Набивные. 3.Пружинные |
|
18.Отапливаются ли жилые дома паром: |
1. Да. 2.Нет. 3.Отапливаются с меньшей температурой. |
|
19. Питьевой водопровод укладывается в землю на глубину. |
1. 1,5м. 2. 1,7м. 3.Ниже глубины промерзания |
|
20. Водопровод горячей воды разделяется |
1.Хозяйственный и производственный. 2. Отопительный и помывочный. 3. Производственный и помывочный |

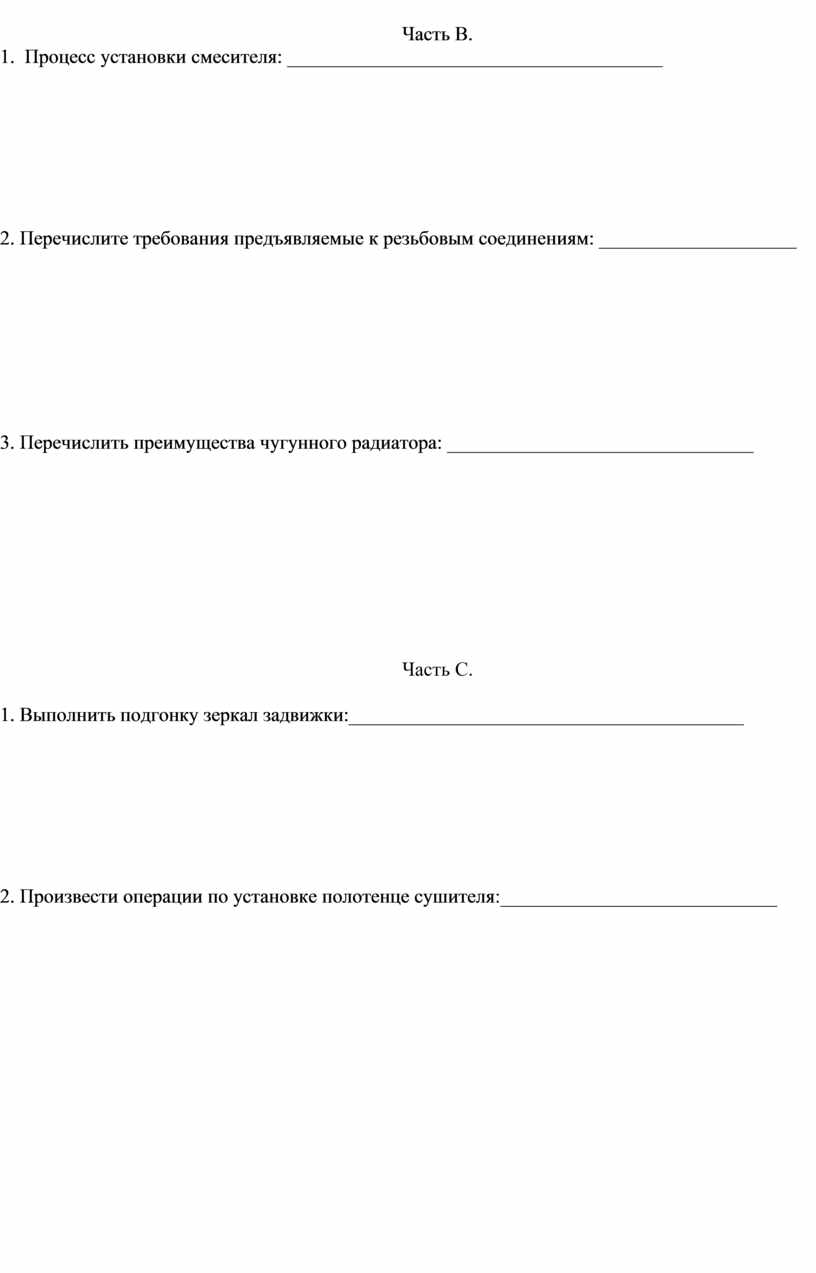

Часть В.
1. Процесс установки смесителя: ______________________________________
2. Перечислите требования предъявляемые к резьбовым соединениям: ____________________
3. Перечислить преимущества чугунного радиатора: _______________________________
Часть С.
1. Выполнить подгонку зеркал задвижки:________________________________________
2. Произвести операции по установке полотенце сушителя:____________________________

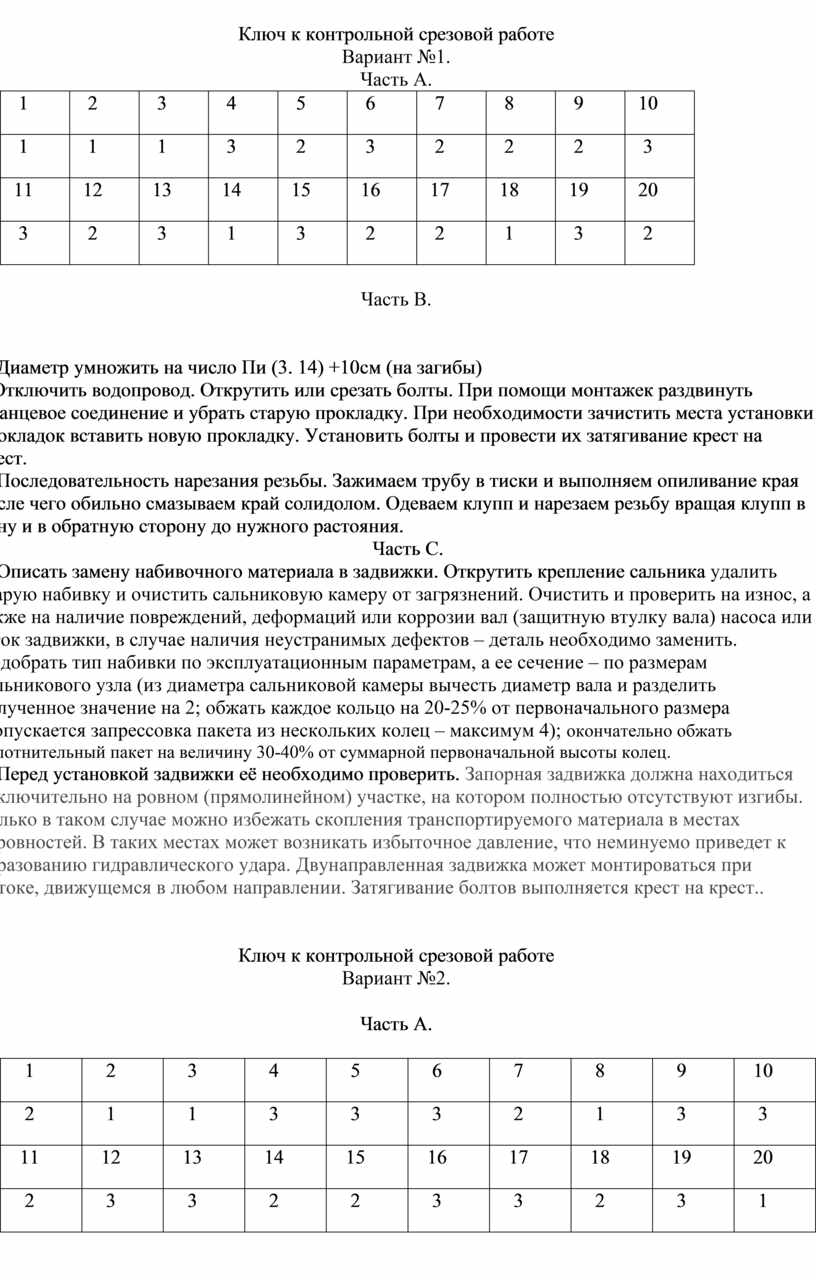

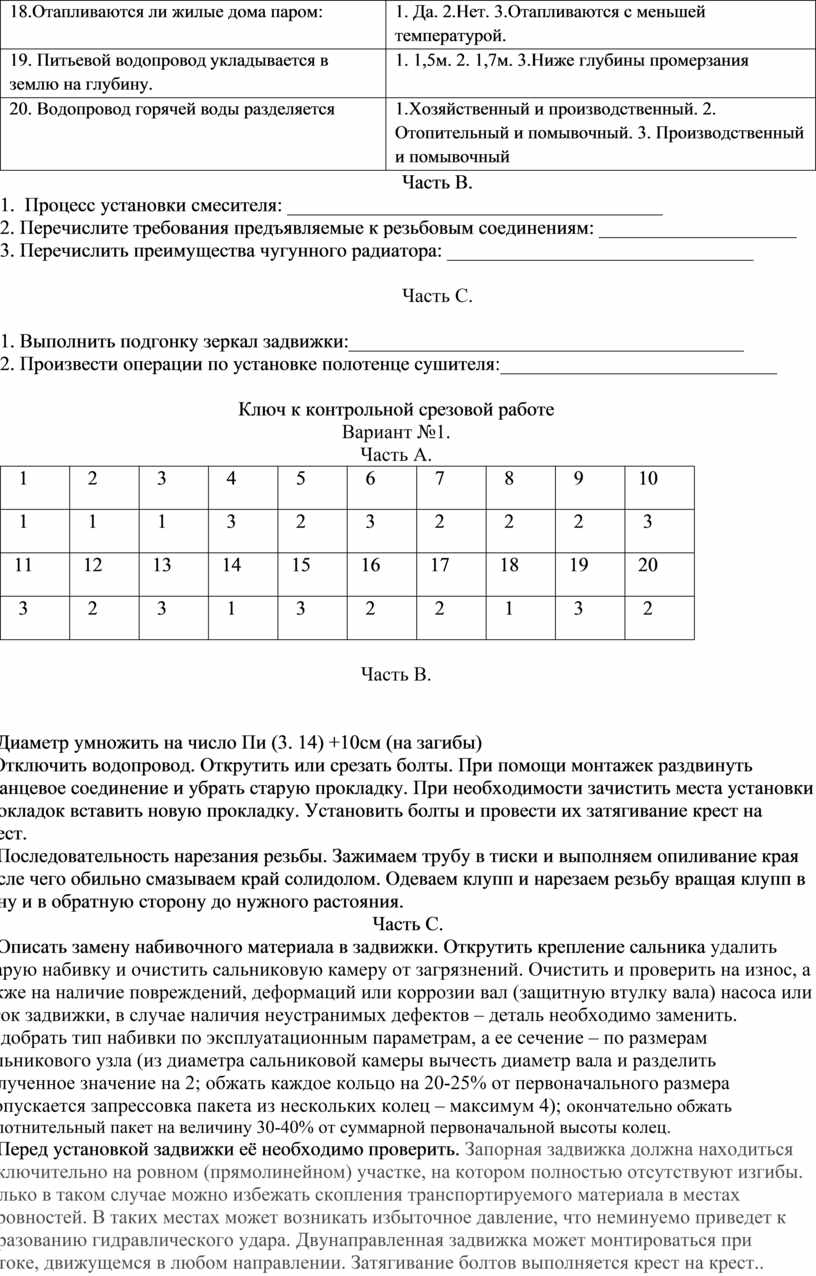

Ключ к контрольной срезовой работе
Вариант №1.
Часть А.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
1 |
1 |
3 |
2 |
3 |
2 |
2 |
2 |
3 |
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
3 |
2 |
3 |
1 |
3 |
2 |
2 |
1 |
3 |
2 |
Часть
В.
1. Диаметр
умножить на число Пи (3. 14) +10см (на загибы)
2.Отключить водопровод. Открутить или срезать болты. При помощи монтажек раздвинуть фланцевое соединение и убрать старую прокладку. При необходимости зачистить места установки прокладок вставить новую прокладку. Установить болты и провести их затягивание крест на крест.
3. Последовательность нарезания резьбы. Зажимаем трубу в тиски и выполняем опиливание края после чего обильно смазываем край солидолом. Одеваем клупп и нарезаем резьбу вращая клупп в одну и в обратную сторону до нужного растояния.
Часть С.
1. Описать замену набивочного материала в задвижки. Открутить крепление сальника удалить старую набивку и очистить сальниковую камеру от загрязнений. Очистить и проверить на износ, а также на наличие повреждений, деформаций или коррозии вал (защитную втулку вала) насоса или шток задвижки, в случае наличия неустранимых дефектов – деталь необходимо заменить.
Подобрать тип набивки по эксплуатационным параметрам, а ее сечение – по размерам сальникового узла (из диаметра сальниковой камеры вычесть диаметр вала и разделить полученное значение на 2; обжать каждое кольцо на 20-25% от первоначального размера (допускается запрессовка пакета из нескольких колец – максимум 4); окончательно обжать уплотнительный пакет на величину 30-40% от суммарной первоначальной высоты колец.
2. Перед установкой задвижки её необходимо проверить. Запорная задвижка должна находиться исключительно на ровном (прямолинейном) участке, на котором полностью отсутствуют изгибы. Только в таком случае можно избежать скопления транспортируемого материала в местах неровностей. В таких местах может возникать избыточное давление, что неминуемо приведет к образованию гидравлического удара. Двунаправленная задвижка может монтироваться при потоке, движущемся в любом направлении. Затягивание болтов выполняется крест на крест..
Ключ к контрольной срезовой работе
Вариант №2.
Часть А.
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
2 |
1 |
1 |
3 |
3 |
3 |
2 |
1 |
3 |
3 |
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
2 |
3 |
3 |
2 |
2 |
3 |
3 |
2 |
3 |
1 |

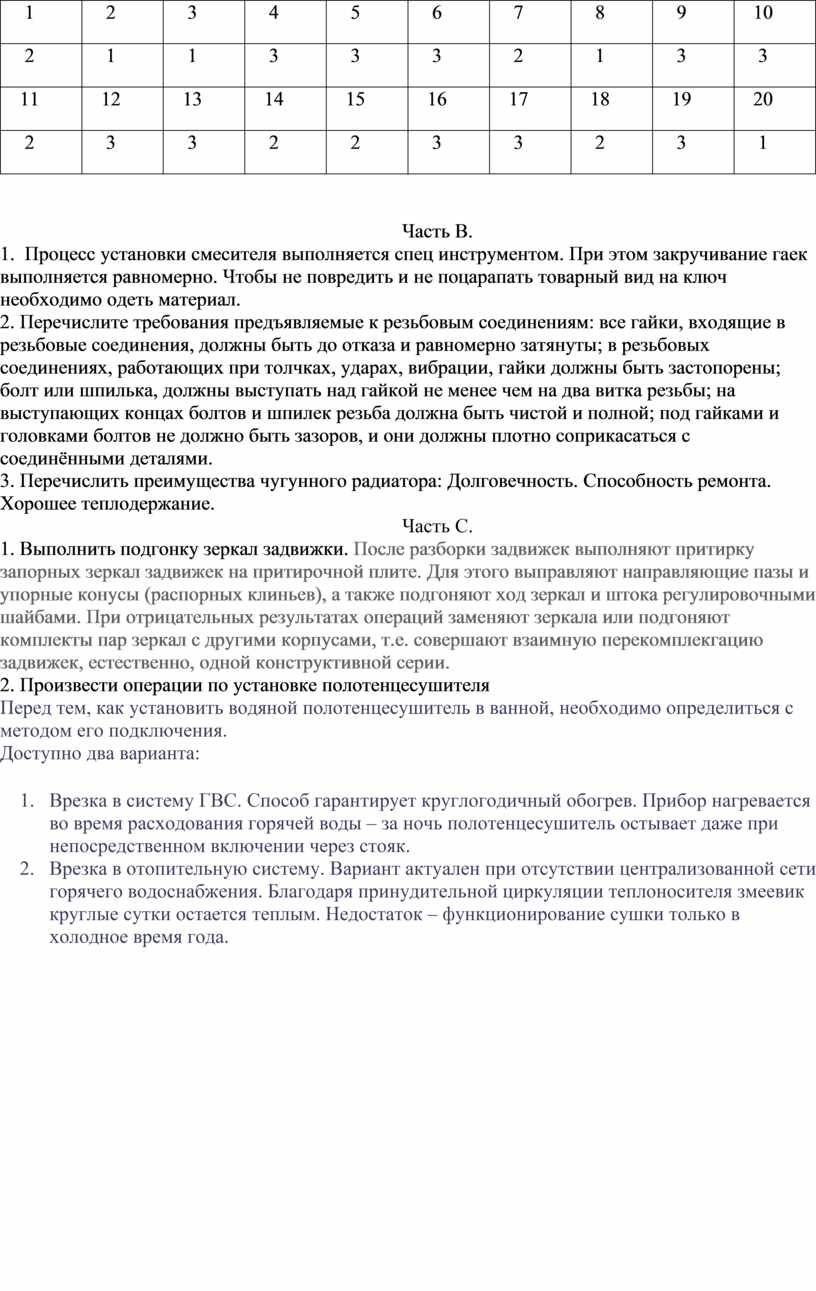

Часть В.
1. Процесс установки смесителя выполняется спец инструментом. При этом закручивание гаек выполняется равномерно. Чтобы не повредить и не поцарапать товарный вид на ключ необходимо одеть материал.
2. Перечислите требования предъявляемые к резьбовым соединениям: все гайки, входящие в резьбовые соединения, должны быть до отказа и равномерно затянуты; в резьбовых соединениях, работающих при толчках, ударах, вибрации, гайки должны быть застопорены; болт или шпилька, должны выступать над гайкой не менее чем на два витка резьбы; на выступающих концах болтов и шпилек резьба должна быть чистой и полной; под гайками и головками болтов не должно быть зазоров, и они должны плотно соприкасаться с соединёнными деталями.
3. Перечислить преимущества чугунного радиатора: Долговечность. Способность ремонта. Хорошее теплодержание.
Часть С.
1. Выполнить подгонку зеркал задвижки. После разборки задвижек выполняют притирку запорных зеркал задвижек на притирочной плите. Для этого выправляют направляющие пазы и упорные конусы (распорных клиньев), а также подгоняют ход зеркал и штока регулировочными шайбами. При отрицательных результатах операций заменяют зеркала или подгоняют комплекты пар зеркал с другими корпусами, т.е. совершают взаимную перекомплекгацию задвижек, естественно, одной конструктивной серии.
2. Произвести операции по установке полотенцесушителя
Перед тем, как установить водяной полотенцесушитель в ванной, необходимо определиться с методом его подключения.
Доступно два варианта:
1. Врезка в систему ГВС. Способ гарантирует круглогодичный обогрев. Прибор нагревается во время расходования горячей воды – за ночь полотенцесушитель остывает даже при непосредственном включении через стояк.
2. Врезка в отопительную систему. Вариант актуален при отсутствии централизованной сети горячего водоснабжения. Благодаря принудительной циркуляции теплоносителя змеевик круглые сутки остается теплым. Недостаток – функционирование сушки только в холодное время года.

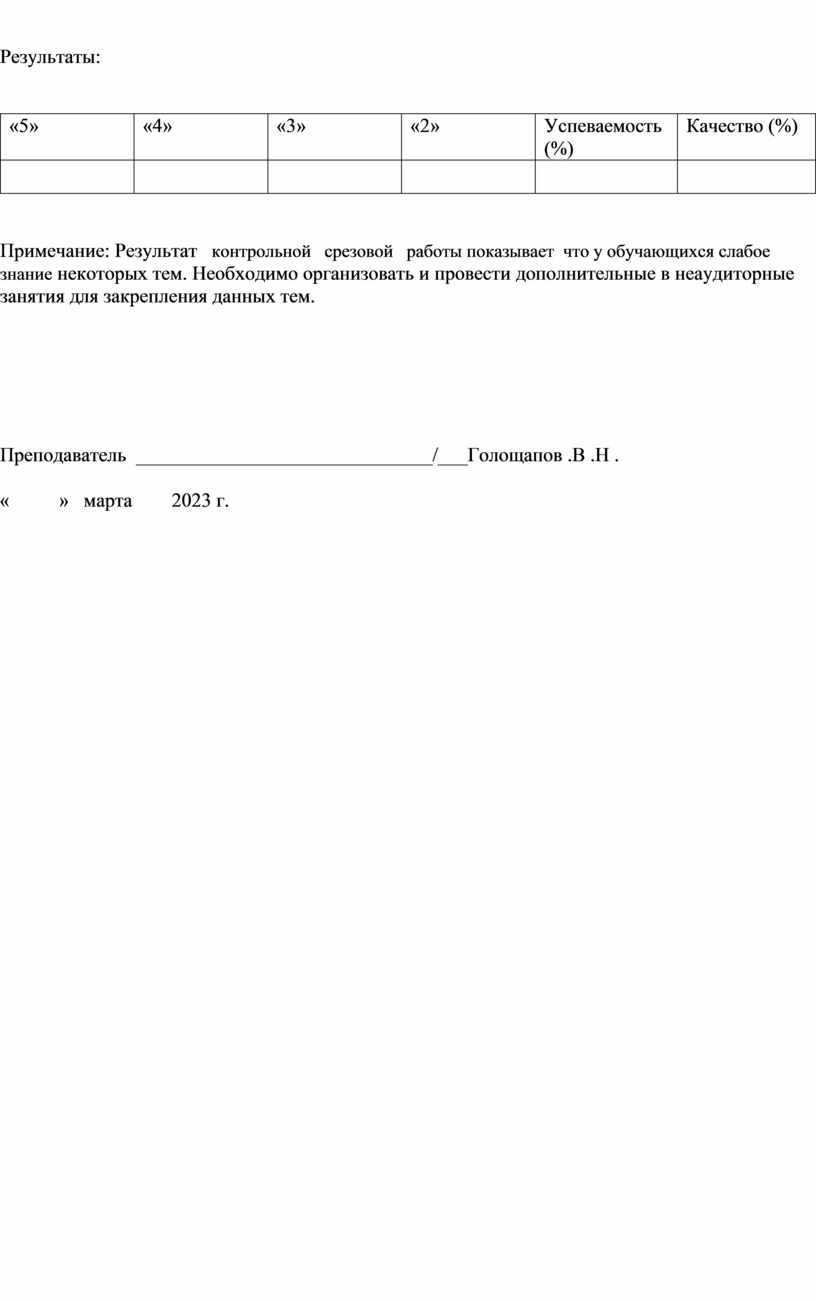

Результаты:
|
«5» |
«4» |
«3» |
«2» |
Успеваемость (%) |
Качество (%) |
|
|
|
|
|
|
|
Примечание: Результат контрольной срезовой работы показывает что у обучающихся слабое знание некоторых тем. Необходимо организовать и провести дополнительные в неаудиторные занятия для закрепления данных тем.
Преподаватель ______________________________/___Голощапов .В .Н .
« » марта 2023 г.
