Лабораторная работа № 1 на цифровом оборудовании «Исследование связи работы силы с изменением механической энергии тела на примере растяжения резинового жгута»
|
«Исследование связи работы силы с изменением механической энергии тела на примере растяжения резинового жгута»
Цель работы: построить график зависимости потенциальной энергии резинового жгута от его удлинения, определить работу силы упругости.
Приборы и материалы: цифровой датчик усилия, пружина, штатив с муфтой и лапкой, линейка с миллиметровыми делениями.
Гипотеза:если______________________________________________________________________,то_______________________________________________________________.

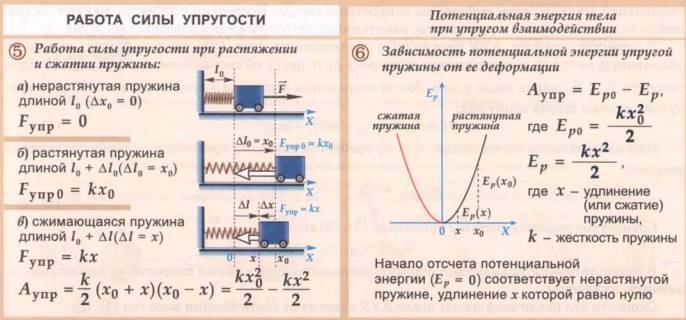

Основные сведения (краткие теоретические сведения):
ТБ: приступая к работе, внимательно ознакомьтесь с заданием и оборудованием. Слушайте и выполняйте все требования учителя. Не пользуйтесь приборами без его разрешения.
Выполнение работы.
1. Схема установки.
|
Установка |
Принцип действия |
|
|
__________________________________________ |
2. Таблица результатов.
|
№ п/п |
Начальная длина жгута l0, м |
Длина жгута после растяжения l, м |
Линейное растяжение х = l- l0, м |
Сила упругости F, Н |
Коэффициент
упругости к= |
Погрешность измерения, ∆
= |
Потенциальная энергия жгута. Ер
= |
|
1 |
|
|
0 |
0 |
- |
кср ___________ |
0 |
|
2 |
|
|
0,025 |
|
|
|
|
|
3 |
|
|
0,050 |
|
|
|
|
|
4 |
|
|
0,075 |
|
|
|
|
|
5 |
|
|
0,100 |
|
|
|
3. Расчеты.
кср =
= _____________________________________
4. График зависимости Ер от деформации пружины х. F =ḟ(х)
5. ВЫВОД: работа силы упругости жгута равна: Аупр = Ер0 – Ер, по графику Аупр = ______________.
|
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
ФИО__________________кл__
Таблица результатов. № п/п
