Направление вектора магнитной индукции

Направление вектора магнитной индукции



Направление вектора магнитной индукции

Характеристику магнитного поля называют вектором магнитной индукции -

За положительное направление вектора В принимается направление от южного полюса к северному полюсу магнитной стрелки, свободно устанавливающейся в магнитном поле.

Направление вектора магнитной индукции

Направление вектора магнитной индукции



Направление вектора магнитной индукции

Линии магнитной индукции для магнитного поля прямолинейного проводника с током

Линии магнитной индукции для магнитного поля прямолинейного проводника с током

Линии магнитной индукции для магнитного поля прямолинейного проводника с током














Магнитное поле прямолинейного проводника с током

Магнитное поле прямолинейного проводника с током

4

Магнитное поле прямолинейного проводника с током

Метод буравчика 1 (1)

Метод буравчика 1 (1)

При графическом изображении полей линии индукции располагаются гуще в тех местах поля, где магнитная индукция больше

При графическом изображении полей линии индукции располагаются гуще в тех местах поля, где магнитная индукция больше

6

При графическом изображении полей линии индукции располагаются гуще в тех местах поля, где магнитная индукция больше.

Принцип суперпозиции Магнитная индукция поля системы токов в некоторой точке равна геометрической сумме векторов индукции полей каждого из токов в отдельности:

Принцип суперпозиции Магнитная индукция поля системы токов в некоторой точке равна геометрической сумме векторов индукции полей каждого из токов в отдельности:

7

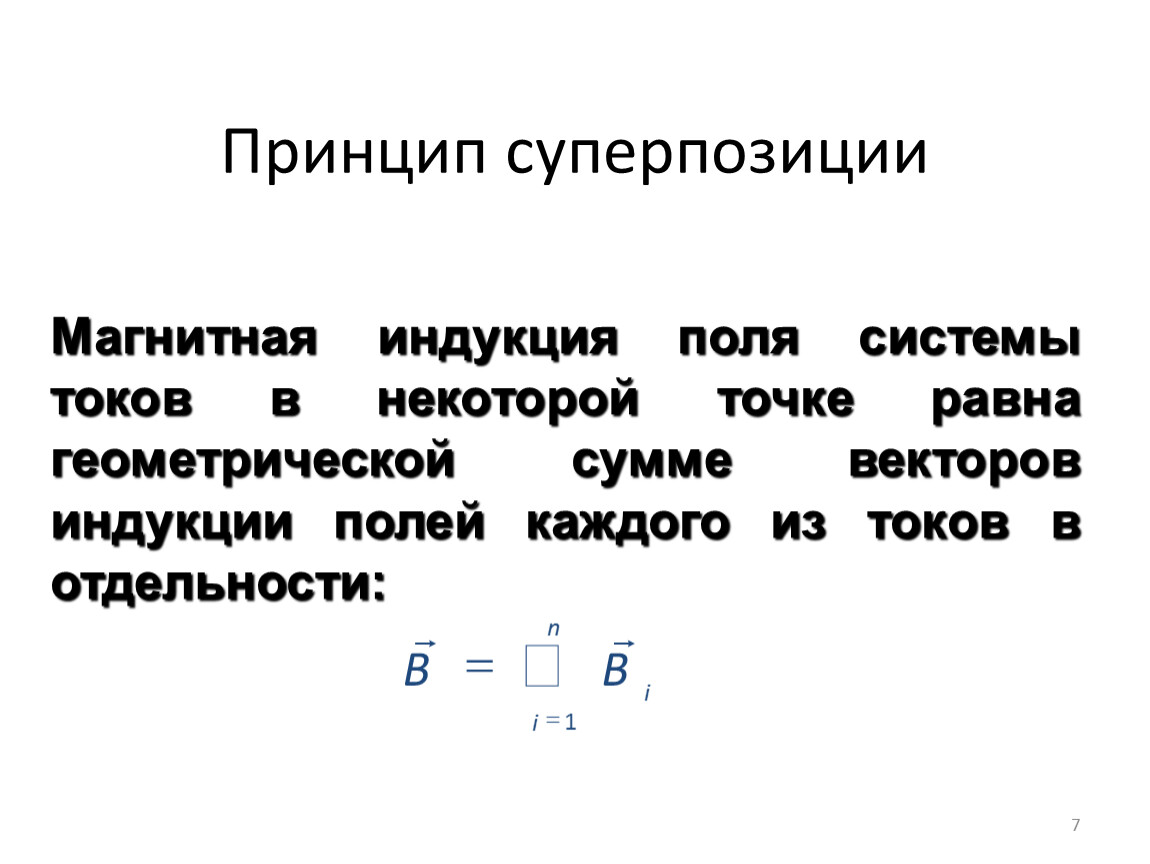

Принцип суперпозиции

Магнитная индукция поля системы токов в некоторой точке равна геометрической сумме векторов индукции полей каждого из токов в отдельности:

Задание Изобразите графически направление вектора магнитной индукции двух круговых токов, лежащих во взаимно перпендикулярных плоскостях, в точке

Задание Изобразите графически направление вектора магнитной индукции двух круговых токов, лежащих во взаимно перпендикулярных плоскостях, в точке

8

Задание

Изобразите графически направление вектора магнитной индукции двух круговых токов, лежащих во взаимно перпендикулярных плоскостях, в точке О пересечения их осей.

Решение Определим по правилу буравчика направление векторов магнитной индукции полей, созданных токами

Решение Определим по правилу буравчика направление векторов магнитной индукции полей, созданных токами

9

Решение

Определим по правилу буравчика направление векторов магнитной индукции полей, созданных токами.
