МЕТОДИЧЕСКАЯ РАЗРАБОТКА

ЗАНЯТИЕ ПО МДК 02.01 «Технология изготовления лекал» ПМ. 02 Изготовление лекал



  ТЕМА: «Построение базовой основы конструкции женских поясных изделий».



ЗАНЯТИЕ: «Расчет и построение чертежа двухшовного рукава с локтевым и нижним швами»





Автор: Тоноянц Ю.А.

преподаватель спец.дисциплин









г. Владикавказ, 2019 г.

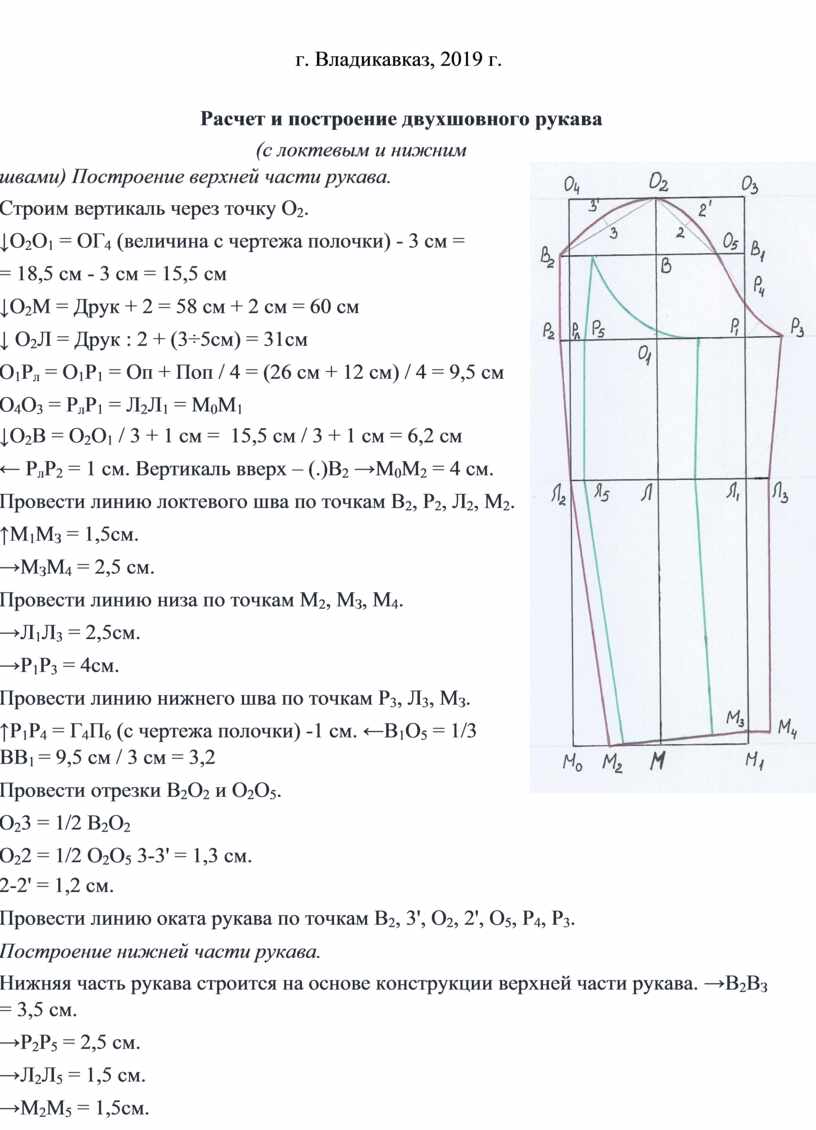

 Расчет и построение двухшовного рукава

(с локтевым и нижним швами) Построение верхней части рукава.

Строим вертикаль через точку О2.

↓О2О1 = ОГ4 (величина с чертежа полочки) - 3 см =

= 18,5 см - 3 см = 15,5 см

↓О2М = Друк + 2 = 58 см + 2 см = 60 см

↓ О2Л = Друк : 2 + (3÷5см) = 31см

О1Рл = О1Р1 = Оп + Поп / 4 = (26 см + 12 см) / 4 = 9,5 см

О4О3 = РлР1 = Л2Л1 = М0М1

↓О2В = О2О1 / 3 + 1 см =  15,5 см / 3 + 1 см = 6,2 см

← РлР2 = 1 см. Вертикаль вверх – (.)В2 →М0М2 = 4 см.

Провести линию локтевого шва по точкам В2, Р2, Л2, М2.

↑М1МЗ = 1,5см.

→МЗМ4 = 2,5 см.

Провести линию низа по точкам М2, МЗ, М4.

→Л1Л3 = 2,5cм.

→Р1Р3 = 4cм.

Провести линию нижнего шва по точкам Р3, Л3, МЗ.

↑Р1Р4 = Г4П6 (с чертежа полочки) -1 см. ←В1О5 = 1/3 ВВ1 = 9,5 см / 3 см = 3,2

Провести отрезки В2О2 и О2О5.

О23 = 1/2 В2О2

О22 = 1/2 О2О5 3-3' = 1,3 см.

2-2' = 1,2 см.

Провести линию оката рукава по точкам В2, 3', О2, 2', О5, Р4, Р3.

Построение нижней части рукава.

Нижняя часть рукава строится на основе конструкции верхней части рукава. →В2ВЗ = 3,5 см.

→Р2Р5 = 2,5 см.

→Л2Л5 = 1,5 см.

→М2М5 = 1,5см.

←МЗМ6 = 4 см.

←Л3Л4 = 8 см.

←Р3Р5 = 9 см.

↑О1О'1 = 0,7 см.

Провести контур нижней части рукава по точкам В3, Р5, Л5, М5, М6, Л4, Р6, О'1, В3.
